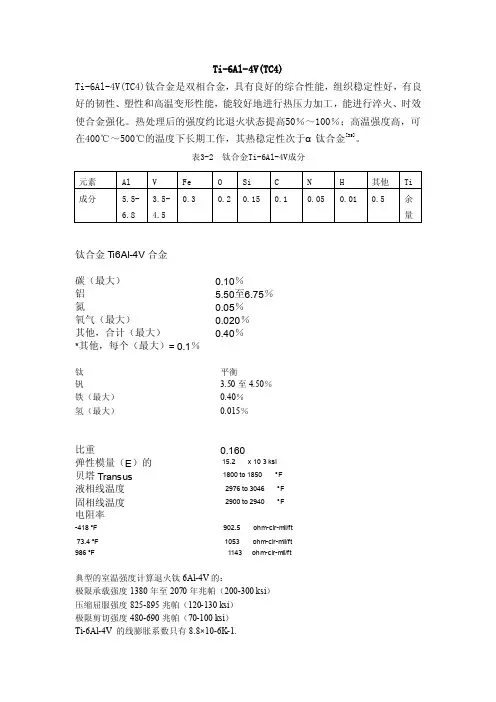

【2017年整理】Ti-6Al-4V（TC4）及钛合金的性能
Ti-6Al-4V(TC4)Ti-6Al-4V(TC4)钛合金是双相合金，具有良好的综合性能，组织稳定性好，有良 好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效 使合金强化。
热处理后的强度约比退火状态提高50％～100％；高温强度高，可 在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金[35]。
表3-2 钛合金Ti-6Al-4V 成分钛合金Ti6Al-4V 合金碳（最大） 0.10％铝 5.50至6.75％ 氮 0.05％ 氧气（最大） 0.020％其他，合计（最大） 0.40％ *其他，每个（最大）= 0.1％钛 平衡钒 3.50至4.50％ 铁（最大） 0.40％ 氢（最大） 0.015％比重 0.160弹性模量（E ）的 15.2 x 10 3 ksi贝塔Transus 1800 to 1850 °F 液相线温度 2976 to 3046 °F 固相线温度 2900 to 2940 °F 电阻率-418 °F 902.5 ohm-cir-mil/ft73.4 °F 1053 ohm-cir-mil/ft 986 °F 1143 ohm-cir-mil/ft典型的室温强度计算退火钛6Al-4V 的：极限承载强度1380年至2070年兆帕（200-300 ksi ） 压缩屈服强度825-895兆帕（120-130 ksi ） 极限剪切强度480-690兆帕（70-100 ksi ） Ti-6Al-4V 的线膨胀系数只有8.8×10-6K-1.元素 Al V Fe OSiC N H 其他 Ti 成分 5.5-6.83.5-4.50.30.2 0.150.10.050.010.5余量钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。
钛及钛合金牌号和化学成分
钛及钛合金牌号和化学成分Final approval draft on November 22, 2020《钛及钛合金牌号和化学成分》 (2009/11/30 15:05)（引用地址：未提供）目录：浏览字体：《钛及钛合金牌号和化学成分》目前，金属钛生产的工业方法是可劳尔法，产品为海绵钛。
制取钛材传统的工艺是将海绵钛经熔铸成锭，再加工而成钛材。
按此，从采矿到制成钛材的工艺过程的主要步骤为：钛矿->采矿->选矿->太精矿->富集->富钛料->氯化->粗TiCl4->精制->纯TiCl4->镁还原->海绵钛->熔铸->钛锭->加工->钛材或钛部件上述步骤中如果采矿得到的是金红石，则不必经过富集，可以直接进行氯化制取粗TiCI4。
另外，熔铸作业应属冶金工艺，但有时也归入加工工艺。
上述工艺过程中的加工过程是指塑性加工和铸造而言。
塑性加工方法又包括锻造、挤压、轧制、拉伸等。
它可将钛锭加工成各种尺寸的饼材、环材、板材、管材、棒材、型材等制品，也可用铸造方法制成各种形状的零件、部件。
钛和钛合金塑性加工具有变形抗力大；常温塑性差、屈服极限和强度极限比值高、回弹大、对缺口敏感、变形过程易与模具粘结、加热时又易吸咐有害气体等特点，塑性加工较钢、铜困难。
故钛和钛合金的加工工艺必须考虑它们的这些特点。
钛采用塑性加工，加土尺寸不受限制，又能够大批量生产，但成材率低，加工过程中产生大量废屑残料。
钛材生产的原则流程如图1—1。
针对钛塑性加工的上述缺点，近年来发展了钛的粉末冶金工艺。
钛的粉末冶金流程与普通粉末冶金相同，只是烧结必须要在真空下进行。
它适用乎生产大批量、小尺寸的零件，特别适用于生产复杂的零部件。
这种方法几乎无须再经过加工处理，成材率高，既可充分利用钛废料作原料，又可以降低生产成本，但不能生产大尺寸的钛件。
钛的粉末冶金工艺流程为:钛粉(或钛合金粉)->筛分->混合->压制成形->烧结->辅助加工->钛制品。
钛及钛合金标准与钛十大性能
钛作者：商占法介绍钛是一种金属元素，灰色，原子序数22，相对原子质量47.87。
能在氮气中燃烧，熔点高。
钛的密度为4.54g／cm3，比钢轻43% ，比久负盛名的轻金属镁稍重一些。
机械强度却与钢相差不多，比铝大两倍，比镁大五倍。
钛耐高温，比黄金和钢都高的多。
钝钛和以钛为主的合金是新型的结构材料，主要用于航天工作和航海工业，在石油化工行业也有较多的应用。
钛的硬度与钢铁差不多，而它的重量几乎只有同体积的钢铁的一半，钛虽然稍稍比铝重一点，它的硬度却比铝大2倍。
现在，在宇宙火箭和导弹中，就大量用钛代替钢铁。
据统计，目前世界上每年用于宇宙航行的钛，已达一千吨以上。
极细的钛粉，还是火箭的好燃料，所以钛被誉为宇宙金属，空间金属。
钛的耐热性很好，熔点高达1660℃℃。
在常温下，钛可以安然无恙地躺在各种强酸强碱的溶液中。
就连最凶猛的酸——王水，也不能腐蚀它。
钛不怕海水，有人曾把一块钛沉到海底，五年以后取上来一看，上面粘了许多小动物与海底植物，却一点也没有生锈，依旧亮闪闪的。
现在，人们开始用钛来制造潜艇——钛潜艇。
由于钛非常结实，能承受很高的压力，这种潜艇可以在深达4500米的深海中航行在常温下，钛不会被稀盐酸、稀硫酸、硝酸或稀碱溶液所腐蚀；只有氢氟酸、热的浓盐酸、浓硫酸等才可对它作用。
钛合金有好的耐热强度、低温韧性和断裂韧性，故多用作飞机发动机零件和火箭、导弹结构件。
钛合金还可作燃料和氧化剂的储箱以及高压容器。
现在已有用钛合金制造自动步枪，迫击炮座板及无后座力炮的发射管。
在石油工业上主要作各种容器、反应器、热交换器、蒸馏塔、管道、泵和阀等。
钛可用作电极和发电站的冷凝器以及环境污染控制装置。
钛镍形状记忆合金在仪器仪表上已广泛应用。
在医疗中，钛与人体有很好的相容性,可作人造骨头和各种器具。
钛还是炼钢的脱氧剂和不锈钢以及合金钢的组元。
钛白粉是颜料和油漆的良好原料。
碳化钛，碳（氢）化钛是新型硬质合金材料。
氮化钛颜色近于黄金，在装饰方面应用广泛。
国内外医用钛及钛合金标准及性能
国内外医用钛及钛合金标准及性能发布时间：2010-4-17 10:20:42 中国废旧物资网一、钛在医学中的应用1、钛作为一种新兴的材料在我国及世界制药工业、手术器械、人体植入物等领域使用已有几十年的历史，并已取得了极大地成功。
2、人体内应外伤、肿瘤造成的骨、关节损伤，采用钛及钛合金可制造人工关节、接骨板和螺钉现已广泛用于临床。
还用于髋关节（包括股骨头）、膝关节、肘关节、掌指关节、指间关节、下頜骨、人造椎体（脊柱矫形器）、心脏起搏器外壳、人工心脏（心脏瓣膜）、人工种植牙、以及钛网在头盖骨整形等方面。
3、对于植入物材料的要求可以归为三个方面：材料与人体的生物相容性、材料在人体环境中的耐腐蚀性和材料的力学性能，作为长期植入材料有下列七项具体要求：①、耐蚀性;②、生物相容性；③、优越的力学性能和疲劳性能；④、韧性；⑤、低的弹性模量；⑥、在组合体中有好的耐磨性；⑦、令人满意的价格；4、外科植入物材料主要有：金属、聚合物、陶瓷等，金属材料又包括不锈钢、鈷基合金和钛基合金。
材料性能与骨性能的比较和植入物材料的特性比较见表一和表二。
从表二可以看出，不锈钢价格低廉，易于加工，但耐蚀性和生物相容性不如钛合金；鈷鉻合金的耐磨性比钛合金好，但密度较大，太重；钛及钛合金由于比强度高，生物相容性好及耐体液腐蚀性好等特点正日益受到重视。
钛合金的不足之处识是耐磨性差、难于铸造，加工性能也差。
二、国内外外科植入物用钛及钛合金加工材标准情况1、国外外科植入物用加工材标准纯钛：国际标准化组织 ISO 5832/2 1999E《外科植入物－纯钛加工材》美国标准：ASTM F67 2006a 《外科植入物用纯钛》TC4: 国际标准化组织 ISO 5832/3 1996Z 《外科植入物－金属材料－Ti-6Al-4V加工材》ASTM F1472 2002 《外科植入物用Ti-6Al-4V合金加工材》TC4ELI: ASTM F136 2002a 《外科植入物用Ti-6Al-4VELI（超低间隙）加工材规范》TC20: ISO 5832/11 I994(E) 《外科植入物－金属材料－Ti-6Al-7Nb合金加工材》ASTM F1295:2005《外科植入物用Ti-6Al-7Nb合金加工材》2、中国国家标准①、《外科植入物用钛及钛合金加工材》中国国家标准为GB／Ｔ13810-2007，牌号有：TA 1ELI、TA1、TA2、TA3、TA4、TC4、TC4ELI、TC20.品种有：板材0.8～25mm；棒材7.0～90mm；丝材1.0～7.0mm；GB\T13810-2007标准中规定的各项性能指标：②、GB／Ｔ13810-2007标准中，为了保证外科植入物用钛及钛合金加工材的综合性能（强度、塑性、韧性、硬度、抗疲劳等性能的合理匹配），对两相钛合金的高倍金相组织和氢含量及其它间隙元素含量都有非常严格的要求和控制。
钛及钛合金焊接
钛及钛合金的焊接- 压力容器焊工培训教材钛及钛合金的焊接第一节钛及钛合金一、概述钛是一种银白色的有色金属，其主要物理性能到于表1•钛及钛合金的特点是具有较高的比重的强度，良好的塑性，韧性和较高的耐蚀性，尤其是对碱介质, 氯化物，硫化物，硝酸化合物，强腐蚀性气体（氯气、亚硫酸气、硫酸氢）等，具有很高耐蚀性（年腐蚀率在0.13mm以下），因此广泛应用于研究航天工业，化学工业,也用于制造船舶与海洋工程及火电，核电设备中的海水淡化装置及热交换器等.表1 钛与奥氏体不锈钢的物理性能二、钛及钛合金分类钛材分为工业纯钛和n含有稳定化元素的钛合金二大类。
工业屯钛根据其杂质（主要是氧和铁含量，以及由此而引起的强度差别分为TA0 TA1、TA2、TA3 等牌号它具有良好的耐蚀性塑性、韧性、和焊接性主要用作化学工业的耐蚀结构材料。
钛合金按所含稳定化元素形成不同的固熔相，又可分为a型钛合金a + B型钛合金和B型钛合金a型钛合金主要通过加入铝(Al),有的再加入中性元素锰(Sn)等进行固溶强化而形成，例如牌号为TA7 (Ti-5AI-2.5Sn钛合金。
a型钛合金的强度比工业纯钛高，具有良好的耐蚀性和焊接性能。
a + B型钛合金的组织，是以a型钛为与B型钛为基的两相固溶体组织结构。
它的特点是可通过热处理强化而得到高强度，因此，其力学性能可以在较宽的范围内变化，以适应不同的用途。
但是，随着其中的B相比例的提高，使焊接性能变差。
B型钛合金含有较高的B相稳定化元素，在一般的工艺条件下，其组织几乎全为B相，通过时效热处理，B型钛合金强度增高。
单一B相的B型钛合金，具有良好的加工硬化特性，常用作弹簧，销钉等物件，其缺点是低温脆性大，焊接性能差。
三、压力容器用钛及钛合金材料1、钛制焊接压力容器对钛材的要求钛制焊接压力容器，由于其使用制造和检验要求，因此，对用于钛制焊接压力容器的钛及钛合金材料，有它特殊的要求，主要有下列三方面：⑴ 制造容器用钛及钛合金材料应当具有良好的耐蚀性能、力学性能、焊接性能、成形性能及其他工艺性能。

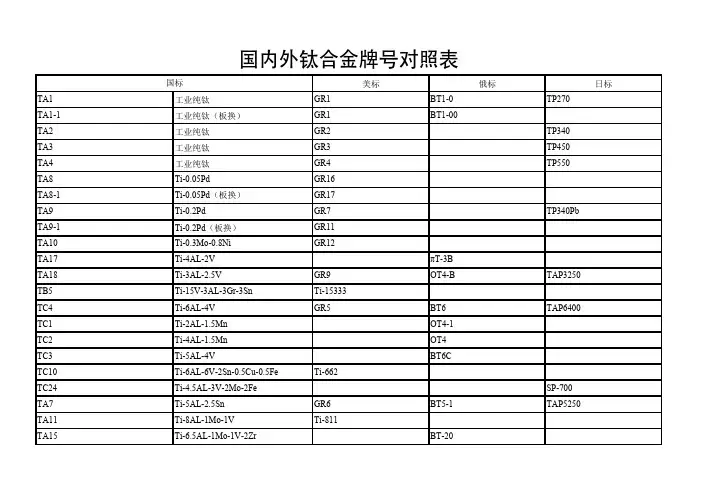

国内外钛合金牌号对照[附化学成份和力学性能]
![国内外钛合金牌号对照[附化学成份和力学性能]](https://img.taocdn.com/s3/m/6087c54ff18583d04864590b.png)
钛及钛合金力学性能
抗拉强度σb MPa
室温力学性能， 不小于
屈服强度σ0.2 伸长率δ5 % 收缩率ψ % MPa
冲击值αk J/cm2
高温力学性能， 不小于
试验温度 ℃ 抗拉强度σb 持久强度σ100
MPa
MPa
343
275
25
50
--
441
373
20
40
--
539
461
15
35
--
686
--
15
--
-
---
TA3
工业纯钛 余量 -
--
-
---
TA4ELI 工业纯钛 余量 -
--
-
---
TA4
工业纯钛 余量 -
--
-
---
TC4ELI Ti-6Al-4VELI 余量 5.5～6.5 - -
TC4
Ti-6Al-4V
余量 5.5
～ -
-
6.75
TA9
Ti-0.2Pd
余量 -
--
3.5～4.4 - - -
--
-
--
--
-
--
--
-
--
--
-
--
--
-
--
- 0.12～0.25 -
--
- 0.12～0.26 -
--
--
-
--
--
0.6～0.9 - -
- - 0.1 0.03 0.012 - - 0.2 0.08 0.03 ≤0.08 - 0.15 0.05 0.03 - - 0.2 0.05 0.03 - - 0.3 0.08 0.03 - - 0.25 0.05 0.04 - - 0.3 0.08 0.05 - - 0.3 0.05 0.05 - - 0.5 0.08 0.05 - - 0.25 0.08 0.03 - - 0.3 0.08 0.05 - - 0.3 0.08 0.03 - - 0.2 0.08 0.03 - - 0.25 0.08 0.05 - - 0.3 0.08 0.03
《钛及钛合金棒材》
《钛及钛合金棒材》编制说明（送审稿）（2006年12月）钛及钛合金棒材一、任务来源及计划要求根据全国有色金属标准化技术委员会《关于下达2006～2008年有色金属国家标准修订计划的通知》（有色标委[2006]第13号）的要求，由宝钛集团有限公司、宝鸡钛业股份有限公司负责修订GB/T 2965－1996《钛及钛合金棒材》。
按要求于2006年完成修订任务。
二、编制过程（包括编制原则、工作分工、征求意见单位、各阶段工作过程等）1、编制原则在现行标准的基础上，结合近些年来钛及钛合金棒材的研制成果及生产、使用的实际情况，参考宝钛集团有限公司与国内使用单位签订的相关的产品协议标准，并充分考虑现行标准在执行过程中产生的问题进行修订。
1）根据国家标准GB/T 3620.1《钛及钛合金牌号与化学成分》的修订情况，将工业纯钛棒材的牌号相应修订为TA1、TA2、TA3和TA4（分别对应ASTM标准的Gr.1、Gr.2、Gr.3和Gr.4）；并新增TC4 ELI、TA13、TA15和TA19等钛合金牌号。
2）扩大了棒材的尺寸范围：最小直径或截面厚度从8mm降为＞7mm；棒材的最大规格由200mm增大到230mm；退火态棒材的长度范围扩大为300mm～3000mm。
3）依据ASTM B348-06ε1标准，补充了TA1、TA2、TA3、TA4和TC4 ELI 的力学性能指标；根据相关协议标准，确定TA13、TA15和TA19钛合金棒材的力学性能指标。
4）增加了所有牌号钛棒材的规定非比例延伸强度R p0.2指标。
5）提高了棒材的直径或截面厚度的尺寸允许偏差要求。
6）增加了机加工棒材的表面粗糙度要求。
2、分工本标准由宝钛集团有限公司和宝鸡钛业股份有限公司起草。
3、征求意见单位本标准在中国有色金属标准计量质量研究所网站公开征求意见。
4、各阶段工作计划2005年6月～2006年4月调研；2006年5月～2006年7月提出标准草案；～2006年11月标准征求意见，形成讨论稿并完成标准的预审；～2006年12月完成标准送审稿。
典型钛及钛合金的组织与性能综述
典型钛合金的组织与性能文献查阅总结1.α型钛合金α型钛合金中又分为全α型钛合金和近α型钛合金，工业纯钛属于α型钛合金，此外一般α合金含有6%左右的Al和少量中性元素，退火后几乎全部是α相，典型合金包括TA1~TA7合金等；近α型钛合金中除了含有Al和少量中性元素外，还有少量（不超过4%）的稳定元素，如TA15、TA16、TA17等。
1.1工业纯钛工业纯钛按杂质元素含量分为TA1、TA1ELI、TA1-1、TA2、TA2ELI、TA3、TA3ELI、TA4、TA4ELI9个牌号，相变点大约为900℃。
工业纯钛具有高塑性、适当的强度、良好地耐蚀性以及优良的焊接性能等特点，广泛应用于化工设备、滨海发电装置、海水淡化装置、舰船零部件等，其冷热加工性能好，可生产各种规格的板材、棒材、型材、带材、管材和丝材，一般在退火状态下交货使用。
典型的工业纯钛显微组织如图1-3所示：图1 TA1板材650℃/1h退火态组织：等轴α+少量晶间β图2 TA2大规格棒材600℃/1h退火态组织：等轴α图3 TA3板材800℃/1h退火态组织：等轴α+含有针状α转变的β1.1.1 TA1钛管的组织与性能[][]庞继明，李明利，李明强等. 退火温度对TA1钛管材组织和性能的影响[J]. 钛工业进展. 2011, 28(2): 26-28研究方法：TA1铸锭经过2500t水压机开坯锻造和1600t卧式挤压机热挤压，最终获得φ45×7mm的管坯。
管坯经两辊和三辊管材冷轧机轧制成φ12×1.25mm的管材。
将管材置于真空热处理炉中，分别加热至450，475，490，500，550，600，650，700℃，保温90min，随炉冷却。
a）TA1钛管的显微组织图1为冷加工态及不同的温度热处理后的TA1管材横向显微组织。
可以看出，冷加工态的TA1管材组织混乱且有部分晶粒破碎不完全；700℃下的组织已完全再结晶、等轴化，与650℃的相比晶粒已明显长大。
全方位的讲解钛及钛合金材料_钛及钛合金_
160
5 级 MHT-200 98.5 0.40 0.06 0.30 0.05 0.10 0.30 0.08 0.15 0.030
200
化学成分
牌号
Ti
组
Fe
TA0 工业纯钛 余量 0.15 TA1 工业纯钛 余量 0.25 TA2 工业纯钛 余量 0.30 TA3 工业纯钛 余量 0.40
4. 钛合金
所以，实际再结晶退火温度：工业纯钛为 650-700℃； TC4 钛合金为 800-850℃。
（2） 消除应力退火 消除金属材料因变形加工、切削加工、焊接加工及深加工制造 等过程引起的内部应力，又不发生再结晶的退火称为消除应力退火。 如：工业纯钛消除应力退火温度 550-600℃，TC4 钛合金消除应 力退火温度 550-600℃。 4. 加热 （1） 非真空加热
产品的出炉温度＜200℃才能保证钛的表面不被氧化， 呈银白色的金属钛本色。
3. 退火 对产品加热到适合温度，保温一定时间，使其冷却，获
得接近平衡状态组织的热处理工艺称为退火。 退火目的是均匀化学成分，改善机械性能和工艺性能。例如：
消除因加工引起的硬化、如消除内应力、如实现再结晶、如真空退火 除气（一般是氢气）等。
江西工埠集团 詹小辉
（1）再结晶退火 对冷变形和热变形的金属加热到高于再结晶温度，使其破碎的
晶粒和拉长的晶粒重新成核并长大成为细小的等轴晶粒，不禁消除了 加工引起的硬化，还恢复了加工变形能力，这称为再结晶退火。
考虑再结晶退火温度受产品变形率和原始晶粒的大小等影响因 素，再结晶温度要比理论讲的再结晶温度高出 100-150℃为宜。
江西工埠集团 詹小辉
长发生了塑性变形称为压。
②轧制
使用两个旋转的轧辊之间的空隙或模具孔，对钛坯料加力，使
[新版]钛合金常用规格及性能用途
![[新版]钛合金常用规格及性能用途](https://img.taocdn.com/s3/m/3be23c59ff4733687e21af45b307e87100f6f845.png)
钛合金常用规格及性能用途0000000000000TC4 / GR5 / Ti6AL4V 钛棒现货规格：0000000000000直径2mm 2.5mm 3.0mm 3.5mm 4.0mm 5.0mm 6.0mm 7.0mm 8mm 9mm 10mm 000000000000直径12mm 15mm 16mm 18mm 20mm 25mm 30mm 35mm 40mm 45mm 50mm 55mm 000000000000直径60mm 65mm 70mm 75mm 80mm 85mm 90mm 100mm 105mm 110mm 120mm 000000000000TC4 / GR5 / Ti6AL4V 钛棒现货规格：0000000000000厚度1mm 1.5mm 2mm 2.5mm 3mm 4mm 4.5mm 5mm 6mm 7mm 8mm 10mm 12mm 14mm 000000000000厚度16mm 18mm 20mm 25mm 30mm 32mm 35mm 50mm 45mm 50mm 60mm 70mm 80mm 90mm 0000000000000钛合金优越的特性：00000000000001耐酸碱腐蚀，耐海水腐蚀，耐污水腐蚀；00000000000002密度小（4.51），轻；00000000000003无磁性；广钛金属00000000000004在-253°-600°之间使用，他的抗拉强度，在金属中，几乎是最高的。
000000000000应用举例:工业上除采用工业纯钛制造零件以外，大量使用的是钛合金。
它在航空、航天、化工、造船、冶金、电子、医疗、石油、医药、军工等工业部门获得日益广泛的应用,制造燃气轮机部件。
0000000000000【钛合金的性能】0000000000000钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。
钛及钛合金产品力学性能取样方法
《钛及钛合金产品力学性能取样方法》（GB/T XXXX-200X）征求意见稿编制说明一、任务来源及计划要求；根据全国有色金属标准化技术委员会《关于下达2008年有色金属国家标准修订计划的通知》的精神，由宝钛集团有限公司起草《钛及钛合金产品力学性能取样方法》国家标准，本标准是新制订的国家标准。
二、编制过程，包括编制原则、工作分工、征求意见单位、各阶段工作过程等；本标准以实际生产经验为基础，并参考GB/T2975-98和上海科学普及出版社出版的《力学性能试验》制订。
•标准编制原则：本标准根据钛及钛合金的性能特点和产品的形状，对主要技术内容，如试样切取方法和试样类型等进行了较为详细的规定，术语等规定与GB/T 2975相同。
——规定了钛及钛合金棒材、管材、板材和饼环材锻件的拉伸、冲击和弯曲等力学性能的代表性取样位置；——断裂韧度试样尺寸较大，几乎能覆盖多数产品的整个截面，所以未规定具体的取样位置。
但由于开口方向不同时，断裂韧度测试值差异很大，所以，规定该测试项目指标时，首先必须规定方向。
本标准参照GB/4161，用图示法规定了不同的开口方向，以方便产品标准使用；•本标准由宝钛集团有限公司、宝鸡钛业股份有限公司负责起草。
本标准初稿于2007年12月完成，在网上和单位内部广泛征求了意见。
编制组将对厂内外返回的意见进行研究处理，形成标准预审稿。
本标准计划2008年1月预审。
三、调研和分析工作的情况我国钛及钛合金的生产起步于20世纪50年代，1964年实现了钛加工材的工业化生产。
现年产钛材已过万吨，其中棒材、管材、板材和饼环材锻件是钛及钛合金产品的主要生产品种。
经过40余年的发展，国内钛材的国家标准均已经根据发展需求，进行了修订和不断完善。
但到目前为止，国内还没有钛及钛合金加工材的统一的取样方法标准，产品标准或者只能参照钢材取样方法标准执行，或者同一类产品的不同标准均对此进行了不同的规定，很不利于产品供需方法检验产品的质量一致性。
2钛及钛合金典型组织.pdf
其他Ti合金组织
Ti-Al合金：Ti3Al基合金和 TiAl基合金
α2(Ti3Al)、O (Ti2AlNb),
图3-17 Ti-24Al-20Nb 工艺： α2+β 固 900°C/1h/WQ. 组织： α2 (dark) + O (gray) + B2 (bright) 相.
50
Ti-24Al-11Nb, 工艺：1060°C/4h/WQ + 800°C/24h/AC. 组织： α2 + 转变B2 相
浸蚀剂---氢氟酸:硝酸:水=1:1:7;
金相明场 250×; 金相相衬 250×; 电镜明场 5000×;
TA7,1040℃/30分,炉冷;片状α+原始β晶界
浸蚀剂---氢氟酸:硝酸:水=1:1:7;
金相明场 250×; 金相相衬 250×; 电镜明场 4000×;
TA7,800℃/1hr,AC; 等轴α
2 不同类型钛合金的典型组织
2.1 纯钛：TA1或TA2 为代表 2.2 α钛合金：TA7钛合金 2.3 α+β钛合金TC4钛合金 2.4 近β钛合金：TB2亚稳型钛合金 2.5 β钛合金纯钛：
1、钛合金的组织类型 1.1 等轴组织
TC11合金
TC21合金
Ti-17合金
Ti-1023合金
BT20 (叶片)
好
较快 慢 慢
差
最快
疲劳性能
低周 高周
较差
较好
高于 双态 高于 等轴
差
好 高于 等轴
好
差
差
52
浸蚀剂— 氢氟酸:硝酸:水=1:1:3
TB2,800℃/30分AC+自动氩弧焊; 热影响区粗大等轴亚稳β晶粒,
β相钛合金及阻尼合金β相稳定性概述
钛及钛合金概述一背景1.1钛及钛合金性能钛合金的力学性能主要包括：强度、刚性、高温强度、损伤容现性、疲劳强度等。
目前，在所有的金属材料中，只有最高强钢的比强度高于钛合金。
生产中人们一般采用各种加工工艺，如退火、固溶处理、时效等，来提高钛合金的强度，经过特殊热加工处理的钛合金的强度甚至能够达到1800MPa。
有钛合金参与的复合材料的力学强度更是能够达到很好的强度值。
而由于目前钛合金主要应用在航空航天等领域，所以对其高温强度的要求也是越来越高，提高合其高温性能一般有三种方法：进一步发展传统的α合金、发展弥散强化物钛合金、发展以金属间化合物Ti3Al和TiAl为基的TiAl合金。
在现代工业中，钛合金的高温蠕变性能也是极其重要的一种衡量标准，人们一般通过改变合金金相组织来提高其性能，例如与等轴状组织相比，层状组织的高温蠕变性能更加优异，但是另一方面等轴状组织因为晶粒细小具有更加优异的疲劳性能。
目前，在各种组织状态中，人们发现双态状组织的抗低周疲劳性能最优越，如图1.1钛合金刚性主要和晶体点阵中原子间的结合力直接相关，所以随着原子有序程度的增加，杨氏模量也会提高，优异的刚性也可以通过合适的工艺处理来获得。
在航空航天工业中，损伤容现性具有重要的意义：可以通过它来衡量零部件的断裂韧性，因此作为主要应用在该行业的钛合金的断裂韧性是需要重点关注的。
疲劳强度作为与强度和刚性相对的力学性能，也是需要重点考虑的一个因素，这牵扯到材料在循环载荷条件下的表现和寿命，在以往的航空航天事故中有许多事故都是因为钛合金在循环载荷条件下产生裂纹导致。
图1 显微组织对TIMETAL1100合金抗蠕变性能的影响1.2工业应用钛合金作为近几十年发展起来的一种轻质合金。
虽然其研究还远远没有达到人们对钢的了解程度，但是钛合金还是以其优异的力学性能特别是高温性能受到了人们的重视，特别是在航空航天、军工、石油化工、汽车、医疗等领域，而其中的航空航天领域则是钛合金应用的最重要领域，例如钛合金在第二代大喷气式发动机所用结构材料中占了1/3以上。
出口用钛及钛合金棒材B348
N/BS5303-2002
2.3.2 棒材的定尺或者倍尺在不定尺长度范围内。定尺长度的同意偏差为+10mm（直径大于120mm 时为+15mm，0mm）；倍尺长度还应计入棒材切断时的切口量，每一切口量为5mm。定尺或者倍尺长度应在合同中注明。
2.3.3 棒材两端应锯切平整，切斜应不大于5mm。
2.3.4棒材应平直，在任意1524mm长度上的弯曲度应不大于3.18mm，总长度上的弯曲度应不大于2.08X总长度（米数）mm。
3.4低倍组织的检验应按GB/T 5168的规定进行。
3.5尺寸、外形用相应进度的测量具进行测量。
3.6表面质量用目视进行检查。
4检验规则
4.1检查与验收
产品应由供方技术监督部门检验，并保证产品质量符合本标准的要求。
4.2组批
产品应成批提交验收。每批产品应由同一牌号、同一锭号、同一规定、同一制造方法、同一生产状态与同一生产周期的产品构成。
±0.27
0.40
>31.75～34.93
±0.30
0.45
>34.93～38.10
±0.35
0.53
>38.10～50.80
±0.39
0.58
>50.80～63.50
+0.79,0
0.58
>63.50～88.90
+1.19,0
0.88
>88.90～114.30
+1.58,0
1.16
>114.30～139.70
表4
牌号
状态
室温力学性能不小于
σb
MPa(Ksi)
σ0.2
MPa(Ksi)
典型钛及钛合金的组织与性能综述
典型钛及钛合金的组织与性能综述Newly compiled on November 23, 2020典型钛合金的组织与性能文献查阅总结1.α型钛合金α型钛合金中又分为全α型钛合金和近α型钛合金，工业纯钛属于α型钛合金，此外一般α合金含有6%左右的Al和少量中性元素，退火后几乎全部是α相，典型合金包括TA1~TA7合金等；近α型钛合金中除了含有Al 和少量中性元素外，还有少量（不超过4%）的稳定元素，如TA15、TA16、TA17等。
工业纯钛工业纯钛按杂质元素含量分为TA1、TA1ELI、TA1-1、TA2、TA2ELI、TA3、TA3ELI、TA4、TA4ELI9个牌号，相变点大约为900℃。
工业纯钛具有高塑性、适当的强度、良好地耐蚀性以及优良的焊接性能等特点，广泛应用于化工设备、滨海发电装置、海水淡化装置、舰船零部件等，其冷热加工性能好，可生产各种规格的板材、棒材、型材、带材、管材和丝材，一般在退火状态下交货使用。
典型的工业纯钛显微组织如图1-3所示：图1 TA1板材650℃/1h退火态组织：等轴α+少量晶间β图2 TA2大规格棒材600℃/1h退火态组织：等轴α图3 TA3板材800℃/1h退火态组织：等轴α+含有针状α转变的βTA1钛管的组织与性能[][]庞继明，李明利，李明强等. 退火温度对TA1钛管材组织和性能的影响[J]. 钛工业进展. 2011, 28(2): 26-28研究方法：TA1铸锭经过2500t水压机开坯锻造和1600t卧式挤压机热挤压，最终获得φ45×7mm的管坯。
管坯经两辊和三辊管材冷轧机轧制成φ12×的管材。
将管材置于真空热处理炉中，分别加热至450，475，490，500，550，600，650，700℃，保温90min，随炉冷却。
a）TA1钛管的显微组织图1为冷加工态及不同的温度热处理后的TA1管材横向显微组织。
可以看出，冷加工态的TA1管材组织混乱且有部分晶粒破碎不完全；700℃下的组织已完全再结晶、等轴化，与650℃的相比晶粒已明显长大。
钛及钛合金全解
2 纯钛
杂质元素对钛性能的影响 杂质元素主要有氧、氮、碳、氢、铁和硅。 前四种属间隙型元素，后二种属置换型元素，可以固溶在α相 或β相中，也可以化合物形式存在。 钛的硬度对间隙型杂质元素很敏感，杂质含量愈多，钛的硬 度就愈高。 综合考虑间隙元素对硬度的影响，引入氧当量：O当=O％+2N ％十0.67％。 氧当量和硬度的关系为： HV=65+310·O0.5当。
氮、氧、碳都提高α+ β／β相变温度，扩大α相区，属α稳定 元素。均可提高强度，急剧降低塑性，其影响程度按氮、氧、碳 递减。为了保证合金的塑性和韧性，目前在工业钛合金中氢、氧、 氮、碳含量分别控制在0.015％、0.15％、0.05％，0.1％以下。低 温用钛及钛合金，由于氧、氮和碳提高塑－脆转化温度，应尽量 降低它们的含量，特别是氧含量。 微量铁和硅在固溶范围内与钛形成置换固溶体，它们对钛的 性能影响没有间隙杂质元素那样强烈。作为杂质时，铁和硅的含 量分别要求小于0.3％和0.15％，但有时也作为合金元素加入。
2 纯钛 纯钛组织基本形态： 形变再结晶退火后，α相呈等轴状，称等轴α； β相区缓慢冷却，α相以集束片状形式沿β晶界和晶 内有规则的析出，此类形态称魏氏α； β相区快冷，则发生马氏体转变，马氏体形态与纯度 有关：高纯钛中呈锯齿状，工业纯钛中呈片状，两者均属板 条状马氏体。
钛及钛合金产品力学性能试验取样方法-最新国标
钛及钛合金产品力学性能试验取样方法1范围本文件规定了钛及钛合金管、棒、板、线、饼、环、锻件、型材等的力学性能试样的取样位置和试样制备要求等。
本文件适用于钛及钛合金加工产品。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T34647钛及钛合金产品状态代号3术语和定义GB/T34647界定的以及下列术语和定义适用于本文件3.1抽样产品sample product检验、试验时，从试验单元中抽取的部分产品（如棒、板、管等）。
3.2试料sample为了制备一个或多个试样，从抽样产品中切取足够量的材料。
3.3样坯rough specimen为了制备试样，经过机械加工处理和其后在适当情况下热处理的试料。
3.4试样test piece经机加工或未经机加工后，具有合格尺寸且满足试验要求状态的样坯。
3.5标准状态reference condition试料、样坯或试样经热处理后的状态，代表产品预期的最终状态。
4一般要求4.1代表性试验4.1.1按照附录A选取的试料、样坯和试样应认为具有产品代表性。
4.1.2应在外观质量尺寸合格的产品上取样。
试料应有足够的尺寸以保证机加工出足够的试样进行规定的试验及复验。
4.1.3切取试样时，应防止过热、加工硬化。
火焰切割法、冷锯切和冷剪切法取样所留加工余量见附录B。
4.1.4取样方向应符合产品标准或供需双方协商规定。
4.2抽样产品、试料、样坯和试样的标识取样时，应对抽样产品、试料、样坯和试样作出标记，以保证始终能识别取样的位置及方向。
为此，如果在抽样过程中无法避免要将抽样产品、试料、样坯和试样（一个或多个）的标记去除，应在这些标记去除前或在试样从自动制样设备中取出前做好标记转移。
5试样类型5.1从原产品上取样5.1.1从产品的一定部位上切取一定尺寸的样坯，加工成所需的拉伸、弯曲、冲击、持久等试样。
《钛及钛合金》课件
熔盐法是利用四氯化钛和镁在 高温下反应生成钛和镁的混合 物，再经分离、精炼得到纯钛
。
真空法是利用四氯化钛和氢气 在高温、真空条件下反应生成 钛和氯化氢，再经精炼得到纯
钛。
钛合金的熔炼工艺
钛合金的熔炼方法主要有真空熔 炼和电渣重熔两种。
真空熔炼是利用真空条件下的高 温熔炼技术，将各种金属元素熔
化并混合均匀，形成钛合金。
在此添加您的文本16字
轧制是将钛及钛合金的金属坯料在轧机中经过多道次的轧 制，使其逐渐变形、延伸，最终形成所需规格的板材、管 材等。
在此添加您的文本16字
挤压是将钛及钛合金的金属坯料放入挤压机中，通过施加 压力使其从模具孔中流出，形成所需形状和尺寸的型材。
在此添加您的文本16字
拉拔是将钛及钛合金的金属坯料在拉拔机中进行拉伸，使 其截面减小、长度增加，最终形成所需规格的棒材、动钛及钛合金领域的进步与发展。
感谢您的观看
THANKS
《钛及钛合金》ppt课件
目录
• 钛及钛合金简介 • 钛的物理与化学性质 • 钛合金的种类与特性 • 钛及钛合金的生产工艺 • 钛及钛合金的应用案例 • 未来展望与研究方向
01
钛及钛合金简介
钛的发现与特性
钛的发现
钛元素由英国化学家格雷戈尔于 1791年首先发现，而钛金属在19 世纪末才开始被用于工业生产。
钛的特性
钛是一种银白色的过渡金属，具 有低密度、高熔点、良好的耐腐 蚀性和优异的力学性能等特性。
钛合金的种类与特性
钛合金的种类
根据钛与其他元素的组合，钛合金可 以分为α型、β型和α+β型三类。
钛合金的特性
钛合金具有高强度、良好的耐腐蚀性 和疲劳性能，以及较低的弹性模量， 使其在航空、航天、医疗等领域得到 广泛应用。
