加工中心铣螺纹宏程序精华
西门子宏程序铣螺纹教程

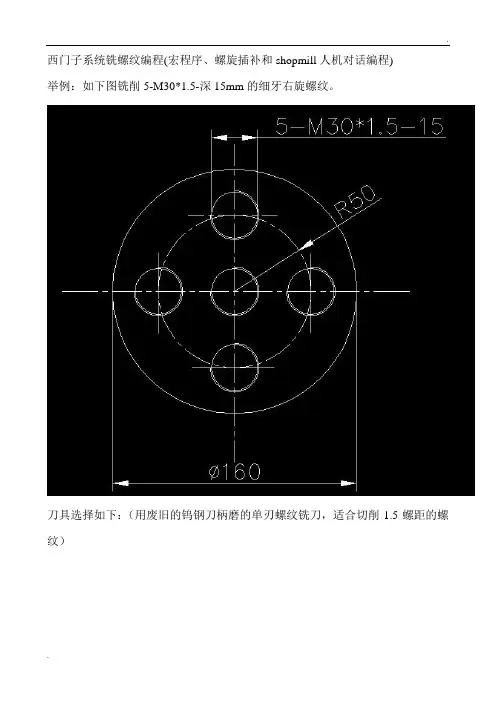

西门子系统铣螺纹编程(宏程序、螺旋插补和shopmill人机对话编程)举例：如下图铣削5-M30*1.5-深15mm的细牙右旋螺纹。
刀具选择如下：（用废旧的钨钢刀柄磨的单刃螺纹铣刀，适合切削1.5螺距的螺纹）工艺分析：三轴联动铣削螺纹，实质是XY平面加工整圆同时，Z轴每加工一个整圆下降一个螺纹，加工时是以螺纹孔的中心轴线作为编程参考点，所以铣削单个螺纹孔时，通常将坐标系原点建立在孔中心，若要铣削多个螺孔，就要试着将坐标系偏移至孔的中心。
这题要铣削5个孔，中间的孔直接可以铣削，R50圆周上的4个等分螺孔，可以借助坐标偏移（西门子系统用TRANS）实现。
M30*1.5的螺纹，事先将螺纹底孔加工到28.5mm，螺纹齿高H=0.974刀具直径经检测，直径为8mm，有效加工孔深为22mm，程序如下：1、宏程序铣削螺纹单个螺纹孔铣削程序G54 G90 G17 G64 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2=10.25 + R1 （单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X=R2 Y0 I =R2/2 J0 F300. 以半圆形式切入R3=1.5 螺距PNN2: G02 X=R2 Y0 Z=R3 I= - R2 J0 F3000. 插补螺纹,到Z1.5的高度R3 = R3 - 1.5IF R3 >= - 15.1 GOTOB NN2 螺纹切削孔深15mmG02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 G64 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0L1000 P1 调用铣床螺纹的子程序R4 = 0 角度初始赋值NN3: R5 = 50 * COS ( R4 ) X坐标R6 = 50 * SIN ( R4) Y坐标TRANS X=R5 Y=R6 坐标偏移G00 X0 Y0 到偏移之后的原点定位L1000 P1 调用铣螺纹的子程序R4 = R4 + 90 角度增加IF R4 <= 271 GOTOB NN3 加工剩余3孔，要是写360，第一个孔要再加工一次G00 Z100.TRANS 后面不跟任何数值，单独占一段，取消偏移G54 G00 X100. Y100.M30子程序:L1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2 =10.25 + R1 （单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X=R2 Y0 I =R2/2 J0 F300. 以半圆形式切入R3=1.5 螺距PNN2: G02 X=R2 Y0 Z=R3 I= - R2 J0 F3000. 插补螺纹,到Z1.5的高度R3 = R3 - 1.5IF R3 >= - 15.1 GOTOB NN2 螺纹切削孔深15mmG02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z10. 抬刀TRANS 后面不跟任何数值，单独占一段，取消偏移M17 返回主程序2、利用螺旋插补加工螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2= 10.25 + R1 （单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X=R2 Y0 I = R2/2 J0 F300. 以半圆形式切入G02 X0 Y0 Z-15 I = - R2 J0 TRUN=11 F3000. 每次1.5，重复11次G02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0L1000 P1 调用铣床螺纹的子程序R4 = 0 角度初始赋值NN3: R5 = 50 * COS ( R4 ) X坐标R6 = 50 * SIN ( R4 ) Y坐标TRANS X=R5 Y=R6 坐标偏移G00 X0 Y0 到偏移之后的原点定位L1000 P1 调用铣螺纹的子程序R4 = R4 + 90 角度增加IF R4 <= 271 GOTOB NN3加工剩余3个孔，要是写360，第一个孔要再加工一次G00 Z100.TRANS 后面不跟任何数值，单独占一段，取消偏移G54 G00 X100. Y100.M30子程序:L1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2 = 10.25 + R1 （单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X=R2 Y0 I = R2/2 J0 F300. 以半圆形式切入G02 X0 Y0 Z-15 I = - R2 J0 TRUN=11 F3000. 每次1.5，重复11次G90 G02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z10. 抬刀TRANS 后面不跟任何数值，单独占一段，取消偏移M17 返回主程序3、利用shopmill人机对话编程ShopMill ——内螺纹铣削说明：abs—绝对值inc—相对值select—选择/切换按“help”（帮助）可以切换视图。
螺旋铣削宏程序
螺旋铣削宏程序1. 螺旋铣削的原理螺旋铣削是一种将工具沿着工件表面旋转进行切削的加工方法。
与传统的直线铣削相比，螺旋铣削可以更有效地去除材料，并减轻工具与工件之间的摩擦力。
这有效提高了铣削的效率和精度。
2. 螺旋铣削宏程序的步骤螺旋铣削宏程序的编写主要包括以下几个步骤：- 确定切削工具和工件的初始位置：根据需要的加工图纸和工件材料，确定切削工具和工件的初始位置。
这个位置应考虑到切削的深度和方向。
- 确定切削工具和工件的初始位置：根据需要的加工图纸和工件材料，确定切削工具和工件的初始位置。
这个位置应考虑到切削的深度和方向。
- 确定切削工具和工件的初始位置：根据需要的加工图纸和工件材料，确定切削工具和工件的初始位置。
这个位置应考虑到切削的深度和方向。
- 设置切削参数：根据需要的加工质量和效率，设置切削参数，如切削速度、进给速度和切削深度等。
这些参数应根据工具和工件的特性进行调整。
- 设置切削参数：根据需要的加工质量和效率，设置切削参数，如切削速度、进给速度和切削深度等。
这些参数应根据工具和工件的特性进行调整。
- 设置切削参数：根据需要的加工质量和效率，设置切削参数，如切削速度、进给速度和切削深度等。
这些参数应根据工具和工件的特性进行调整。
- 编写切削路径：根据加工图纸和要求，编写切削路径。
螺旋铣削的路径应沿着工件表面形成螺旋状的轨迹，以保证整个加工过程的稳定性和精度。
- 编写切削路径：根据加工图纸和要求，编写切削路径。
螺旋铣削的路径应沿着工件表面形成螺旋状的轨迹，以保证整个加工过程的稳定性和精度。
- 编写切削路径：根据加工图纸和要求，编写切削路径。
螺旋铣削的路径应沿着工件表面形成螺旋状的轨迹，以保证整个加工过程的稳定性和精度。
- 编写切削程序：根据切削路径，编写切削程序。
切削程序主要包括控制切削工具移动和设置相应的切削参数。
这些程序应根据具体的机床和控制系统进行编写。
- 编写切削程序：根据切削路径，编写切削程序。

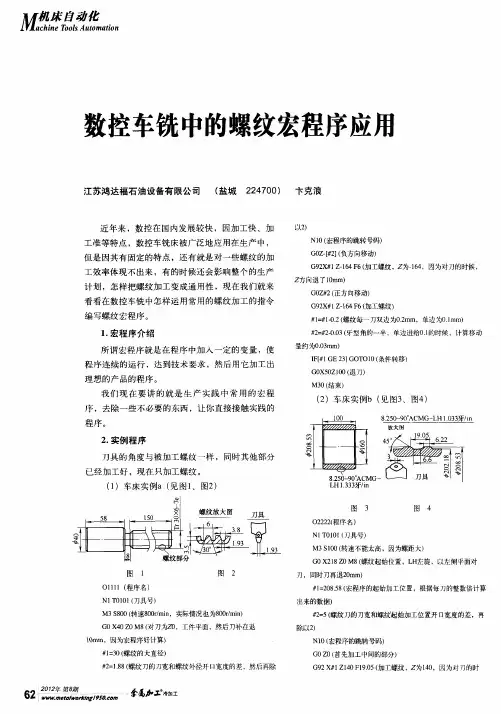

数控车铣中的螺纹宏程序应用
Ｉ 宏程序介绍 ．
所 谓宏 程 序 就是 在 程 序 中加 入 一 定 的变 量 ，使 程序 连 续的 运 行 ，达 到 技 术要 求 ，然 后 用 它加 工 出 理想 的 产 品的 程序 。
Ｇ ２Ｘ １ １０Ｆ ９ ５（ ９ ＃ ４ １． 加工螺纹 ，英寸制螺纹的螺距为２ ｌ Ｚ ０ ５ ４
除以 每英 寸 的 牙数）
Ｍ０ Ｓ０ ０（ ３ ２０ 转速选择）
Ｍ０ 切 削液 ） ８（
Ｇ ＿ ２ （ ＯＺ 【 ］负方向移动） Ｇ ２Ｘ １ Ｉ０Ｆ ９ ５（ ９ ＃ ４ １． 宏参数加工螺纹） Ｚ ０ ｌ ．．（ ＝ １０１ 螺纹每一刀双边为０１ ． ｍｍ，单边为００ ｍ ． ｍ） ５ ｛ ＝ ２０ ５（ ； —． 牙型角的一半 ，单边进给００ ｍ ｝ ２ ０ 一 ．５ ｍ的时候 ，计算
１３ ４ ６ ＴＵＢＡＣＭ Ｅ Ｇ ／— Ｓ ２
Ｉ ｛ ０ ． ］ ＯＴ ０（ Ｆ［１ ２２１ Ｇ Ｏ１ 条件转移） ｛ ＧＥ ｝ ８
Ｇ ５ ３０（ 刀） ＯＸ２０Ｚ ０ 退
但是 因其 有 固定 的 特 点 ，还 有就 是 对一 些 螺 纹 的加 工效 率 体 现 不 出来 ，有 的 时候 还 会影 响整 个 的生 产
以２ ）
ＮＩ 宏程序的跳转号码） Ｏ（
Ｇ Ｚ 【 】 负方向移动） Ｏ ＿｝ （ ｛ ５ ２
Ｇ ２ ＃ －６ ６（ ９ Ｘ １ １４Ｆ 加工螺纹， 为一６ ，因为对刀的时候， Ｚ ， １４
沫 自动 化
／ ｏ 』Ｈｏ ｔ ｎ ｌ
江苏鸿达福 石油设备有 限公 司 （ 盐城 ２ ４ ０ ） 卞克浪 ２ ７ ０
数控车铣中的螺纹宏程序应用
２ 车床实例Ｂ ．
如 图２ 示 ，程 序 如 下 。 所
８ ５－ ０Ａ ０ ９ 。 ＣＭＧ— Ｈ １３ ３ ／ ２ Ｌ ３牙 ｉ ｎ
一
，
，
一ｌ
放大
Ｔ —＼＼
ｆ
Ｉ ｆ ｌ
Ｉ — —
８
龇
ｌ ｌ 母
４ ５
螺 纹 放 大
刀 具
图 ２
拦旦 持 楚．参． ． ｉ 宝 ． 圭数控车铣Fra bibliotek的螺纹宏程序应用
江 苏鸿达福 石 油设备有 限公 司 （ 盐城 ２ ４ ０ ） 卞克浪 ２ ７ ０
数 控 车 铣 床 被 广 泛 应 用 在生 产 中 ，但 因其 有 固 定 的特 点 ，对 一 些 螺 纹 的加 工 效 率 体现 不 出来 ，有 的 时 候会 影 响整 个 生 产 计划 。现 在 我 们就 来看 看 在
ＮＯ （ Ｉ 宏程序的跳转号码 ）
ＧＯＺ （ Ｏ 首先加工 中间的部分 ） Ｇ９ １Ｚ１０Ｆ１ ．５ （ 工螺纹 ，ｚ为１ ０ ２Ｘ＃ ４ ９０ 加 ４ ，因为对 刀 的时候 ，ｚ方 向退 了２ ｍｍ） ０ ＧＯＺ ２ （ ＃ 正方 向移 动） Ｇ９ ＃ ４ ９０ （ 工螺纹 ，英制螺纹 的螺距 为 ２ Ｘ １Ｚ１ ０Ｆ１．５ 加 ２ ．ｍｍ除以每英 寸的牙数 ） ５４
１ ２ ８５ （ 程 序 的 起 始 加 工 位 置 ， 根 据 每 刀 的 整 数 ＝ ０ ．８ 宏
Ｎ１ Ｏ１ １ （ ０ Ｔ 刀具号 ） Ｍ３￥ ０ （ ８ ０ 转速８ ０／ ｎ ０ ｒｍｉ，实际情况 也为８ ０／ ｎ ０ｒ ｍｉ）
Ｇ ０Ｚ０Ｍ ８ （ 刀为 Ｚ０ Ｏ Ｘ４ 对 ，工 件 平 面 ，然 后 刀 补 再 退
螺 纹 铣 削 程 序(宏程序)
螺纹铣削程序（设置说明）该程序为Mazatrol行星攻丝加工方式的延伸，可以实现可控制的多圈差补铣削螺纹。
使用方法：1，在Mazatrol程序中用单动方式调出加工刀具；2，在Mazatrol子程序调用该程序，变数定义如下：1）加工坐标：X（＃24）、Y（＃25）、Z（＃26）2）加工形状：螺孔大径：M（＃13）螺孔深度：H（＃11）螺距：E（＃8）加工圈数：Q（＃17）3）刀具及切削参数：刀具直径：D（＃7）——调整数值可以控制螺纹直径大小。
进给量（mm/rev）：F（＃9）转速（r/min）：S（＃19）R点：R（＃18）4）左旋、右旋选择：K（＃6）K＝0，右旋螺纹K＝1，左旋螺纹特点：1，只需要在Mzaztrol程序中，给X，Y，Z，M，H，E，Q，D，F，S，R，K附值即可，调用宏程序加工，子程序不用变动；2，1/4螺距圆弧切入、切出；3，可以通过调整Q设定值，调整加工圈数，解决Mazatrol行星攻丝方式只能差补一圈的缺点。
缺点：1，此程序使用中在MZAZTROL里不能有坐标偏执（补助坐标），因为子程序执行的是基本坐标，不认偏执量。
（不同的螺纹只需修改主程序（144）中的个个参数即可）程序（144）子程序（145）O00000005(HELICAL TAP CYCLE) (EIA HELICAL TAP)O00000005IF[#13EQ0]GOTO100IF[#11EQ0]GOTO200IF[#8EQ0]GOTO300IF[#17EQ0]GOTO400IF[#7EQ0]GOTO500IF[#19EQ0]GOTO600IF[#18EQ0]GOTO700IF[[#13-#7]LT0]GOTO800(MAIN PROGRAM)G91G28Z0.G90G00G95X#24Y#25G43Z50.G90G00Z#18Z#26S#19M03#3=#9*4#21=#11-0.5G91G01Z-#21F#3Z-0.5F0.1#1=[#13-#7]/2#2=#17*#8#3=#9*0.4#4=[#13-#7]/4#5=#8/4IF[#6EQ1] GOTO 20(RIGHT TAP)N10 G17G03X-#1Y0.Z#5R#4F#3G17G03X0.Y0.Z#2I#1P#17F#9G17G03X#1Y0.Z#5R#4F#3GOTO 30(LEFT TAP)N20 G17G02X-#1Y0.Z#5R#4F#3G17G02X0.Y0.Z#2I#1P#17F#9G17G02X#1Y0.Z#5R#4F#3N30 G90G00Z#18G91G28Z0.M99N100 #3000=21(=M--ERROR)N200 #3000=22(=H--ERROR)N300 #3000=23(=E--ERROR)N400 #3000=24(=Q--ERROR)N500 #3000=25(=TOOL-D-ERROR) N600 #3000=26(=S-ERROR)N700 #3000=27(=POINT-R-ERROR) N800 #3000=28(=M-D--ERROR)M30。
车铣加工中心铣螺纹宏程序的应用
车铣加工中心铣螺纹宏程序的应用随着机械加工技术的不断发展，CNC数控机床已成为现代制造业的主要工具之一。
CNC 数控机床具有高效、精密、灵活等优点，在机械制造领域中扮演着极为重要的角色。
而铣螺纹是CNC数控机床加工的常见工艺之一，其加工精度和效率决定着产品的质量和成本。
车铣加工中心铣螺纹宏程序的应用成为了提高加工精度和效率的重要途径。
一、铣螺纹的工艺方法铣螺纹是在车床、铣床上进行的一种加工方法，铣螺纹的目的是在原材料上形成螺旋形槽沟，以容纳螺纹。
铣螺纹可以提高加工效率，缩短制造周期，同时也可控制加工误差，提高产品精度。
铣螺纹的工艺方法包括以下几种：1.用螺纹攻丝：常用于单个产品小批量生产，精度要求不高的情况。
2.用数控车床螺纹车削：精度高，但适用于单件或小批量生产，制造周期长。
铣螺纹宏程序是指可以在CNC数控机床上自动执行的一组程序指令，可以根据螺距、螺纹高度、角度和深度等要求，自动完成铣螺纹的加工过程。
铣螺纹宏程序的应用可以大大提高生产效率、减少工作量，同时保证加工精度和一致性。
其主要应用于以下三个方面：1.大批量生产：如汽车零部件、航空零部件等大批量的机械制造件。
2.自动化加工：机械制造行业正朝着数字化、智能化方向发展，铣螺纹宏程序可以保证生产的自动化，提高效率。
3.提高精度：铣螺纹宏程序可以使螺旋槽沟的深度、角度、螺距等参数保持一致，大大提高零件加工的一致性和精度。
三、铣螺纹宏程序的编写和调试铣螺纹宏程序的编写需要对加工工艺和数控编程有一定的了解和技能掌握。
首先需要确定螺距、螺纹高度、角度和深度等要求，然后根据数控机床的相关参数，编写出宏程序。
在编写过程中，需要注意以下几点：1.程序的结构要清晰明了，易于阅读和理解。
2.程序的语法要正确无误，参数要正确设置。
3.程序中要说明清楚所有的操作流程和加工参数，避免误操作。
4.编写完程序后进行调试，验证程序的正确性和有效性。
四、总结铣螺纹宏程序的应用可以帮助制造企业提高生产效率、降低成本、提高精度和一致性，是数字化和智能化制造的重要组成部分。
西门子宏程序铣螺纹教程
西门子系统铣螺纹编程(宏程序、螺旋插补和shopmill人机对话编程)举例：如下图铣削5-M30*1.5-深15mm的细牙右旋螺纹。
刀具选择如下：（用废旧的钨钢刀柄磨的单刃螺纹铣刀，适合切削1.5螺距的螺纹）工艺分析：三轴联动铣削螺纹，实质是XY平面加工整圆同时，Z轴每加工一个整圆下降一个螺纹，加工时是以螺纹孔的中心轴线作为编程参考点，所以铣削单个螺纹孔时，通常将坐标系原点建立在孔中心，若要铣削多个螺孔，就要试着将坐标系偏移至孔的中心。
这题要铣削5个孔，中间的孔直接可以铣削，R50圆周上的4个等分螺孔，可以借助坐标偏移（西门子系统用TRANS）实现。
M30*1.5的螺纹，事先将螺纹底孔加工到28.5mm，螺纹齿高H=0.974刀具直径经检测，直径为8mm，有效加工孔深为22mm，程序如下：1、宏程序铣削螺纹单个螺纹孔铣削程序G54 G90 G17 G64 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2=10.25 + R1 （单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X=R2 Y0 I =R2/2 J0 F300. 以半圆形式切入R3=1.5 螺距PNN2: G02 X=R2 Y0 Z=R3 I= - R2 J0 F3000. 插补螺纹,到Z1.5的高度R3 = R3 - 1.5IF R3 >= - 15.1 GOTOB NN2 螺纹切削孔深15mmG02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 G64 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0L1000 P1 调用铣床螺纹的子程序R4 = 0 角度初始赋值NN3: R5 = 50 * COS ( R4 ) X坐标R6 = 50 * SIN ( R4) Y坐标TRANS X=R5 Y=R6 坐标偏移G00 X0 Y0 到偏移之后的原点定位L1000 P1 调用铣螺纹的子程序R4 = R4 + 90 角度增加IF R4 <= 271 GOTOB NN3 加工剩余3孔，要是写360，第一个孔要再加工一次G00 Z100.TRANS 后面不跟任何数值，单独占一段，取消偏移G54 G00 X100. Y100.M30子程序:L1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2 =10.25 + R1 （单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X=R2 Y0 I =R2/2 J0 F300. 以半圆形式切入R3=1.5 螺距PNN2: G02 X=R2 Y0 Z=R3 I= - R2 J0 F3000. 插补螺纹,到Z1.5的高度R3 = R3 - 1.5IF R3 >= - 15.1 GOTOB NN2 螺纹切削孔深15mmG02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z10. 抬刀TRANS 后面不跟任何数值，单独占一段，取消偏移M17 返回主程序2、利用螺旋插补加工螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2= 10.25 + R1 （单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X=R2 Y0 I = R2/2 J0 F300. 以半圆形式切入G02 X0 Y0 Z-15 I = - R2 J0 TRUN=11 F3000. 每次1.5，重复11次G02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0L1000 P1 调用铣床螺纹的子程序R4 = 0 角度初始赋值NN3: R5 = 50 * COS ( R4 ) X坐标R6 = 50 * SIN ( R4 ) Y坐标TRANS X=R5 Y=R6 坐标偏移G00 X0 Y0 到偏移之后的原点定位L1000 P1 调用铣螺纹的子程序R4 = R4 + 90 角度增加IF R4 <= 271 GOTOB NN3加工剩余3个孔，要是写360，第一个孔要再加工一次G00 Z100.TRANS 后面不跟任何数值，单独占一段，取消偏移G54 G00 X100. Y100.M30子程序:L1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2 = 10.25 + R1 （单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X=R2 Y0 I = R2/2 J0 F300. 以半圆形式切入G02 X0 Y0 Z-15 I = - R2 J0 TRUN=11 F3000. 每次1.5，重复11次G90 G02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z10. 抬刀TRANS 后面不跟任何数值，单独占一段，取消偏移M17 返回主程序3、利用shopmill人机对话编程ShopMill ——内螺纹铣削说明：abs—绝对值inc—相对值select—选择/切换按“help”（帮助）可以切换视图。
Fanuc螺旋铣螺纹与宏程序铣螺纹教程
F 【2 】anuc体系铣螺纹编程(宏程序和螺旋插补)举例：如下图铣削5-M30*1.5-深15mm的细牙右旋螺纹.刀具选择如下：（用废旧的钨钢刀柄磨的单刃螺纹铣刀,合适切削1.5螺距的螺纹）工艺剖析：三轴联动铣削螺纹,本质是XY平面加工整圆同时,Z轴每加工一个整圆降低一个螺纹,加工时是以螺纹孔的中间轴线作为编程参考点,所以铣削单个螺纹孔时,平日将坐标系原点树立在孔中间,若要铣削多个螺孔,就要试着将坐标系偏移至孔的中间.这题要铣削5个孔,中央的孔直接可以铣削,R50圆周上的4个等分螺孔,可以借助坐标偏移（fanuc体系用 G52）来实现.M30*1.5的螺纹,事先将螺纹底孔加工到28.5mm,螺纹齿高H=0.974刀具直径经检测,直径为8mm,有用加工孔深为22mm,程序如下：1.宏程序铣削螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点树立在孔的中间,底孔事先加工好M03 S3500（单刃切削,高转速,小吃刀,快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度,定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔,单边14.25,刀半径4,刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆情势切入#3=1.5 螺距PN20 G02 X#2 Y0 Z#3 I-#2 J0 F3000. 插补螺纹,到Z1.5的高度#3= #3 - 1.5IF [ #3 GE - 15.1 ] GOTO20 螺纹切削孔深15mmG02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆情势切出,刀具到中间G00 Z3. 抬刀到安全高度,前后一致#1 = #1 + 0.2 切削齿高,往X偏向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点树立在孔的中间,底孔事先加工好M03 S3500 （单刃切削,高转速,小吃刀,快进给）G00 Z50.G00 X0 Y0M98 P1000 挪用铣床螺纹的子程序#4 = 0 角度初始赋值N30 #5 = 50 * COS [ #4 ] X坐标#6 = 50 * SIN [ #4 ] Y坐标G52 X#5 Y#6 坐标偏移G00 X0 Y0 到偏移之后的原点定位M98 P1000 挪用铣螺纹的子程序#4 = #4 + 90 角度增长IF [ #4 LE 271 ] GOTO30加工残剩3个孔,如果写360,第一个孔要再加工一次G00 Z100.G52 X0 Y0G54 G00 X100. Y100.M30子程序:O1000;G00 X0 Y0G00 Z3. （安全高度,定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔,单边14.25,刀半径4,刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆情势切入#3=1.5 螺距PN20 G02 X#2 Y0 Z#3 I-#2 J0 F3000. 插补螺纹,到Z1.5的高度#3= #3 - 1.5IF [ #3 GE - 15.1 ] GOTO20 螺纹切削孔深15mmG02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆情势切出,刀具到中间G00 Z3. 抬刀到安全高度,前后一致#1 = #1 + 0.2 切削齿高,往X偏向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z10. 抬刀G52 X0 Y0 撤消坐标偏移M99 返回主程序2.应用螺旋插补加工螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点树立在孔的中间,底孔事先加工好M03 S3500 （单刃切削,高转速,小吃刀,快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度,定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔,单边14.25,刀半径4,刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆情势切入G91 G02 X0 Y0 Z-1.5 I-#2 J0 L11 F3000. 每次1.5,反复11次G90 G02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆情势切出,刀具到中间G00 Z3. 抬刀到安全高度,前后一致#1 = #1 + 0.2 切削齿高,往X偏向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点树立在孔的中间,底孔事先加工好M03 S3500 （单刃切削,高转速,小吃刀,快进给）G00 Z50.G00 X0 Y0M98 P1000 挪用铣床螺纹的子程序#4 = 0 角度初始赋值N30 #5 = 50 * COS [ #4 ] X坐标#6 = 50 * SIN [ #4 ] Y坐标G52 X#5 Y#6 坐标偏移G00 X0 Y0 到偏移之后的原点定位M98 P1000 挪用铣螺纹的子程序#4 = #4 + 90 角度增长IF [ #4 LE 271 ] GOTO30加工残剩3个孔,如果写360,第一个孔要再加工一次G00 Z100.G52 X0 Y0G54 G00 X100. Y100.M30子程序:O1000;G00 X0 Y0G00 Z3. （安全高度,定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔,单边14.25,刀半径4,刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆情势切入G91 G02 X0 Y0 Z-1.5 I-#2 J0 L11 F3000. 每次1.5,反复11次G90 G02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆情势切出,刀具到中间G00 Z3. 抬刀到安全高度,前后一致#1 = #1 + 0.2 切削齿高,往X偏向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G90 G01 X0 Y0 F300. 退刀G00 Z10. 抬刀G52 X0 Y0 撤消坐标偏移M99 返回主程序。
Fanuc螺旋铣螺纹与宏程序铣螺纹教程
Fanuc系统铣螺纹编程(宏程序和螺旋插补)举例：如下图铣削5-M30*1.5-深15mm的细牙右旋螺纹。
刀具选择如下：（用废旧的钨钢刀柄磨的单刃螺纹铣刀，适合切削1.5螺距的螺纹）工艺分析：三轴联动铣削螺纹，实质是XY平面加工整圆同时，Z轴每加工一个整圆下降一个螺纹，加工时是以螺纹孔的中心轴线作为编程参考点，所以铣削单个螺纹孔时，通常将坐标系原点建立在孔中心，若要铣削多个螺孔，就要试着将坐标系偏移至孔的中心。
这题要铣削5个孔，中间的孔直接可以铣削，R50圆周上的4个等分螺孔，可以借助坐标偏移（fanuc系统用G52）来实现。
M30*1.5的螺纹，事先将螺纹底孔加工到28.5mm，螺纹齿高H=0.974刀具直径经检测，直径为8mm，有效加工孔深为22mm，程序如下：1、宏程序铣削螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入#3=1.5 螺距PN20 G02 X#2 Y0 Z#3 I-#2 J0 F3000. 插补螺纹,到Z1.5的高度#3= #3 - 1.5IF [ #3 GE - 15.1 ] GOTO20 螺纹切削孔深15mmG02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0M98 P1000 调用铣床螺纹的子程序#4 = 0 角度初始赋值N30 #5 = 50 * COS [ #4 ] X坐标#6 = 50 * SIN [ #4 ] Y坐标G52 X#5 Y#6 坐标偏移G00 X0 Y0 到偏移之后的原点定位M98 P1000 调用铣螺纹的子程序#4 = #4 + 90 角度增加IF [ #4 LE 271 ] GOTO30加工剩余3个孔，要是写360，第一个孔要再加工一次G00 Z100.G52 X0 Y0G54 G00 X100. Y100.M30子程序:O1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入#3=1.5 螺距PN20 G02 X#2 Y0 Z#3 I-#2 J0 F3000. 插补螺纹,到Z1.5的高度#3= #3 - 1.5IF [ #3 GE - 15.1 ] GOTO20 螺纹切削孔深15mmG02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z10. 抬刀G52 X0 Y0 取消坐标偏移M99 返回主程序2、利用螺旋插补加工螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入G91 G02 X0 Y0 Z-1.5 I-#2 J0 L11 F3000. 每次1.5，重复11次G90 G02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0M98 P1000 调用铣床螺纹的子程序#4 = 0 角度初始赋值N30 #5 = 50 * COS [ #4 ] X坐标#6 = 50 * SIN [ #4 ] Y坐标G52 X#5 Y#6 坐标偏移G00 X0 Y0 到偏移之后的原点定位M98 P1000 调用铣螺纹的子程序#4 = #4 + 90 角度增加IF [ #4 LE 271 ] GOTO30加工剩余3个孔，要是写360，第一个孔要再加工一次G00 Z100.G52 X0 Y0G54 G00 X100. Y100.M30子程序:O1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入G91 G02 X0 Y0 Z-1.5 I-#2 J0 L11 F3000. 每次1.5，重复11次G90 G02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G90 G01 X0 Y0 F300. 退刀G00 Z10. 抬刀G52 X0 Y0 取消坐标偏移M99 返回主程序。
Fanuc螺旋铣螺纹与宏程序铣螺纹教程
Fanuc系统铣螺纹编程(宏程序和螺旋插补)举例：如下图铣削5-M30*1.5-深15mm的细牙右旋螺纹。
刀具选择如下：（用废旧的钨钢刀柄磨的单刃螺纹铣刀，适合切削1.5螺距的螺纹）工艺分析：三轴联动铣削螺纹，实质是XY平面加工整圆同时，Z轴每加工一个整圆下降一个螺纹，加工时是以螺纹孔的中心轴线作为编程参考点，所以铣削单个螺纹孔时，通常将坐标系原点建立在孔中心，若要铣削多个螺孔，就要试着将坐标系偏移至孔的中心。
这题要铣削5个孔，中间的孔直接可以铣削，R50圆周上的4个等分螺孔，可以借助坐标偏移（fanuc系统用 G52）来实现。
M30*1.5的螺纹，事先将螺纹底孔加工到28.5mm，螺纹齿高H=0.974刀具直径经检测，直径为8mm，有效加工孔深为22mm，程序如下：1、宏程序铣削螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入#3=1.5 螺距PN20 G02 X#2 Y0 Z#3 I-#2 J0 F3000. 插补螺纹,到Z1.5的高度#3= #3 - 1.5IF [ #3 GE - 15.1 ] GOTO20 螺纹切削孔深15mmG02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0M98 P1000 调用铣床螺纹的子程序#4 = 0 角度初始赋值N30 #5 = 50 * COS [ #4 ] X坐标#6 = 50 * SIN [ #4 ] Y坐标G52 X#5 Y#6 坐标偏移G00 X0 Y0 到偏移之后的原点定位M98 P1000 调用铣螺纹的子程序#4 = #4 + 90 角度增加IF [ #4 LE 271 ] GOTO30加工剩余3个孔，要是写360，第一个孔要再加工一次G00 Z100.G52 X0 Y0G54 G00 X100. Y100.M30子程序:O1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入#3=1.5 螺距PN20 G02 X#2 Y0 Z#3 I-#2 J0 F3000. 插补螺纹,到Z1.5的高度#3= #3 - 1.5IF [ #3 GE - 15.1 ] GOTO20 螺纹切削孔深15mmG02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z10. 抬刀G52 X0 Y0 取消坐标偏移M99 返回主程序2、利用螺旋插补加工螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入G91 G02 X0 Y0 Z-1.5 I-#2 J0 L11 F3000. 每次1.5，重复11次G90 G02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0M98 P1000 调用铣床螺纹的子程序#4 = 0 角度初始赋值N30 #5 = 50 * COS [ #4 ] X坐标#6 = 50 * SIN [ #4 ] Y坐标G52 X#5 Y#6 坐标偏移G00 X0 Y0 到偏移之后的原点定位M98 P1000 调用铣螺纹的子程序#4 = #4 + 90 角度增加IF [ #4 LE 271 ] GOTO30加工剩余3个孔，要是写360，第一个孔要再加工一次G00 Z100.G52 X0 Y0G54 G00 X100. Y100.M30子程序:O1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入G91 G02 X0 Y0 Z-1.5 I-#2 J0 L11 F3000. 每次1.5，重复11次G90 G02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G90 G01 X0 Y0 F300. 退刀G00 Z10. 抬刀G52 X0 Y0 取消坐标偏移M99 返回主程序（注：文档可能无法思考全面，请浏览后下载，供参考。
西门子宏程序、G代码、人机对话铣螺纹教程
西门子系统铣螺纹编程 ( 宏程序、螺旋插补和shopmill人机对话编程)举例：如下图铣削5-M30*深 15mm的细牙右旋螺纹。
刀具选择如下：（用废旧的钨钢刀柄磨的单刃螺纹铣刀，适合切削螺距的螺纹）工艺分析：三轴联动铣削螺纹，实质是XY平面加工整圆同时， Z 轴每加工一个整圆下降一个螺纹，加工时是以螺纹孔的中心轴线作为编程参考点，所以铣削单个螺纹孔时，通常将坐标系原点建立在孔中心，若要铣削多个螺孔，就要试着将坐标系偏移至孔的中心。
这题要铣削 5 个孔，中间的孔直接可以铣削，R50圆周上的 4 个等分螺孔，可以借助坐标偏移（西门子系统用TRANS）实现。
M30*的螺纹，事先将螺纹底孔加工到，螺纹齿高H=刀具直径经检测，直径为8mm，有效加工孔深为22mm，程序如下：1、宏程序铣削螺纹单个螺纹孔铣削程序G54 G90 G17 G64坐标系原点建立在孔的中心，底孔事先加工好M03 S3500（单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00Z3.（安全高度，定位值是螺距的整倍数）R1=齿高切深赋值NN1: R2= + R1（单边，刀半径4，刀具往内偏移到定位）G02X=R2 Y0 I =R2/2 J0 F300.以半圆形式切入R3=螺距 PNN2: G02X=R2 Y0 Z=R3 I= - R2 J0 F3000.插补螺纹 , 到的高度R3=R3-IF R3>=-GOTOB NN2螺纹切削孔深 15mmG02X0Y0 I=-R2/2J0 F300.半圆形式切出，刀具到中心G00Z3.抬刀到安全高度，前后一致R1=R1+切削齿高，往 X 方向增大IF R1 <=GOTOB NN1加工到齿高G01X0Y0 F300.退刀G00 Z100.抬刀M30本题 5-M30*的程序主程序：G54 G90 G17 G64坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0L1000 P1调用铣床螺纹的子程序R4=0角度初始赋值NN3: R5=50*COS(R4)X坐标R6=50*SIN(R4)Y坐标TRANS X=R5 Y=R6坐标偏移G00X0 Y0到偏移之后的原点定位L1000 P1调用铣螺纹的子程序R4=R4+90角度增加IF R4 <= 271 GOTOB NN3加工剩余 3 孔，要是写 360，第一个孔要再加工一次G00Z100.TRANS后面不跟任何数值，单独占一段，取消偏移G54G00 X100. Y100.M30子程序 :L1000;G00 X0 Y0G00Z3.（安全高度，定位值是螺距的整倍数）R1=齿高切深赋值NN1: R2 = + R1 （单边，刀半径4，刀具往内偏移到定位）G02X=R2 Y0 I =R2/2 J0 F300.以半圆形式切入R3=螺距 PNN2: G02X=R2 Y0 Z=R3 I= - R2 J0 F3000.插补螺纹 , 到的高度R3=R3-IF R3>=-GOTOB NN2螺纹切削孔深 15mmG02X0Y0 I = - R2/2 J0 F300.半圆形式切出，刀具到中心G00Z3.抬刀到安全高度，前后一致R1=R1+切削齿高，往 X 方向增大IF R1 <=GOTOB NN1加工到齿高G01 X0 Y0 F300.退刀G00 Z10.抬刀TRANS后面不跟任何数值，单独占一段，取消偏移M17返回主程序2、利用螺旋插补加工螺纹单个螺纹孔铣削程序G54 G90 G17坐标系原点建立在孔的中心，底孔事先加工好M03 S3500（单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00Z3.（安全高度，定位值是螺距的整倍数）R1=齿高切深赋值NN1: R2= + R1（单边，刀半径4，刀具往内偏移到定位）G02X=R2 Y0 I = R2/2J0 F300.以半圆形式切入G02X0 Y0 Z-15 I = - R2 J0 TRUN=11 F3000.每次，重复 11 次G02X0 Y0 I=-R2/2J0 F300.半圆形式切出，刀具到中心G00Z3.抬刀到安全高度，前后一致R1=R1+切削齿高，往 X 方向增大IF R1 <= GOTOB NN1加工到齿高G01X0 Y0 F300.退刀G00Z100.抬刀M30本题 5-M30*的程序主程序：G54 G90 G17坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0L1000 P1调用铣床螺纹的子程序R4=0角度初始赋值NN3: R5=50*COS(R4)X坐标R6=50*SIN(R4)Y坐标TRANS X=R5 Y=R6坐标偏移G00X0 Y0到偏移之后的原点定位L1000 P1调用铣螺纹的子程序R4=R4+90角度增加IF R4 <= 271 GOTOB NN3 加工剩余 3 个孔，要是写 360，第一个孔要再加工一次G00Z100.TRANS后面不跟任何数值，单独占一段，取消偏移 G54 G00X100.Y100.M30子程序 :L1000;G00 X0 Y0G00 Z3.（安全高度，定位值是螺距的整倍数）R1=齿高切深赋值NN1: R2 = + R1（单边，刀半径4，刀具往内偏移到定位）G02X=R2 Y0 I = R2/2 J0 F300.以半圆形式切入G02X0 Y0 Z-15 I = - R2 J0 TRUN=11 F3000.每次，重复 11 次G90G02 X0 Y0 I = - R2/2 J0 F300.半圆形式切出，刀具到中心G00Z3.抬刀到安全高度，前后一致R1=R1+切削齿高，往 X 方向增大IF R1 <= GOTOB NN1加工到齿高G01X0 Y0 F300.退刀G00Z10.抬刀TRANS后面不跟任何数值，单独占一段，取消偏移 M17返回主程序3、利用 shopmill人机对话编程ShopMill——内螺纹铣削说明： abs—绝对值inc—相对值select—选择/切换按“ help”（帮助）可以切换视图。
加工中心铣加工螺纹通用宏程序
工作原理加工中心通用铳螺纹宏程序工作原理：编程原理：G02 Z-2.5 13.Z-2.5等于螺距为2.5mm优势假设刀具半径为5mm则加工M16的右旋螺纹使用了三轴联动数控铳床或加工中心进行加工螺纹，相对于传统螺纹加工1、如螺距为2的螺纹铳刀可以加工各种公称直径，螺距为2mm的内外螺纹2、采用铳削方式加工螺纹，螺纹的质量比传统方式加工质量高3、采用机夹式刀片刀具，寿命长4、多齿螺纹铳刀加工时，加工速度远超攻丝5、首件通止规检测后，后面的零件加工质量稳定使用方法G65 P1999 X_ Y_ Z_ R_ A_ B_ C_ S_ F_XY螺纹孔或外螺纹的中心位置X=#24 Y=#25Z螺纹加工到底部，Z轴的位置（绝对坐标）Z=#26R 快速定位（安全高度）开始切削螺纹的位置R=#18A 螺纹螺距A=#1B 螺纹公称直径B=#2C螺纹铳刀的刀具半径C=#3内螺纹为负数外螺纹加工为正数S 主轴转速F 进给速度，主要用于控制刀具的每齿吃刀量如：G65 p1999 X30 Y30 Z-10 R2 A2 B16 C-5 S2000 F150; 在X30y30 的位置加工M16 螺距2 深10 的右旋螺纹加工时主轴转速为2000 转进给进度为150mm/min 宏程序代码O1999;G90G94G17G40;G0X#24Y#25; 快速定位至螺纹中心的X、Y 坐标M3S#19; 主轴以设定的速度正转#31=#2*0.5+#3; 计算出刀具偏移量#32=#18-#1; 刀具走螺旋线时，第一次下刀的位置#33=#24-#31; 计算出刀具移动到螺纹起点的位置G0Z#18; 刀具快速定位至R 点G1X#33F#9; 刀具直线插补至螺旋线的起点，起点位于X 的负方向N20 G02Z-#32I#31; 以偏移量作为半径，以螺距作为螺旋线Z 向下刀量（绝对坐标）IF[#32LE#26]GOTO30; 当前Z 向位置大于等于设定Z 向底位时，进行跳转#32=#32-#1; Z 向的下个螺旋深度目标位置（绝对坐标）GOTO20;N30;IF[#3GT0]THEN #6=#33-#1; 外螺纹，退刀时刀具往X 负方向退一个螺距量IF[#3LT0]]THEN #6=#24; 内螺纹，退刀时刀具移动到螺纹中心位置G0X#6G90G0Z#18; 提刀至安全高度M99;。
西门子宏程序铣螺纹教程
西门子系统铣螺纹编程(宏程序、螺旋插补和shopmill人机对话编程)举例：如下图铣削5-M30*1.5-深15mm的细牙右旋螺纹。
刀具选择如下：（用废旧的钨钢刀柄磨的单刃螺纹铣刀，适合切削1.5螺距的螺纹）工艺分析：三轴联动铣削螺纹，实质是XY平面加工整圆同时，Z轴每加工一个整圆下降一个螺纹，加工时是以螺纹孔的中心轴线作为编程参考点，所以铣削单个螺纹孔时，通常将坐标系原点建立在孔中心，若要铣削多个螺孔，就要试着将坐标系偏移至孔的中心。
这题要铣削5个孔，中间的孔直接可以铣削，R50圆周上的4个等分螺孔，可以借助坐标偏移（西门子系统用TRANS）实现。
M30*1.5的螺纹，事先将螺纹底孔加工到28.5mm，螺纹齿高H=0.974刀具直径经检测，直径为8mm，有效加工孔深为22mm，程序如下：1、宏程序铣削螺纹单个螺纹孔铣削程序G54 G90 G17 G64 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2=10.25 + R1 （单边14.25，刀半径4，刀具往偏移到10.25定位）G02 X=R2 Y0 I =R2/2 J0 F300. 以半圆形式切入R3=1.5 螺距PNN2: G02 X=R2 Y0 Z=R3 I= - R2 J0 F3000. 插补螺纹,到Z1.5的高度R3 = R3 - 1.5IF R3 >= - 15.1 GOTOB NN2 螺纹切削孔深15mmG02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 G64 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0L1000 P1 调用铣床螺纹的子程序R4 = 0 角度初始赋值NN3: R5 = 50 * COS ( R4 ) X坐标R6 = 50 * SIN ( R4)Y坐标TRANS X=R5 Y=R6 坐标偏移G00 X0 Y0 到偏移之后的原点定位L1000 P1 调用铣螺纹的子程序R4 = R4 + 90 角度增加IF R4 <= 271 GOTOB NN3 加工剩余3孔，要是写360，第一个孔要再加工一次G00 Z100.TRANS 后面不跟任何数值，单独占一段，取消偏移G54 G00 X100. Y100.M30子程序:L1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2 =10.25 + R1 （单边14.25，刀半径4，刀具往偏移到10.25定位）G02 X=R2 Y0 I =R2/2 J0 F300. 以半圆形式切入R3=1.5 螺距PNN2: G02 X=R2 Y0 Z=R3 I= - R2 J0 F3000. 插补螺纹,到Z1.5的高度R3 = R3 - 1.5IF R3 >= - 15.1 GOTOB NN2 螺纹切削孔深15mmG02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z10. 抬刀TRANS 后面不跟任何数值，单独占一段，取消偏移M17 返回主程序2、利用螺旋插补加工螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2= 10.25 + R1 （单边14.25，刀半径4，刀具往偏移到10.25定位）G02 X=R2 Y0 I = R2/2 J0 F300. 以半圆形式切入G02 X0 Y0 Z-15 I = - R2 J0 TRUN=11 F3000. 每次1.5，重复11次G02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0L1000 P1 调用铣床螺纹的子程序R4 = 0 角度初始赋值NN3: R5 = 50 * COS ( R4 ) X坐标R6 = 50 * SIN ( R4 )Y坐标TRANS X=R5 Y=R6 坐标偏移G00 X0 Y0 到偏移之后的原点定位L1000 P1 调用铣螺纹的子程序R4 = R4 + 90 角度增加IF R4 <= 271 GOTOB NN3加工剩余3个孔，要是写360，第一个孔要再加工一次G00 Z100.TRANS 后面不跟任何数值，单独占一段，取消偏移G54 G00 X100. Y100.M30子程序:L1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）R1=0.3 齿高切深赋值NN1: R2 = 10.25 + R1 （单边14.25，刀半径4，刀具往偏移到10.25定位）G02 X=R2 Y0 I = R2/2 J0 F300. 以半圆形式切入G02 X0 Y0 Z-15 I = - R2 J0 TRUN=11 F3000. 每次1.5，重复11次G90 G02 X0 Y0 I = - R2/2 J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致R1 = R1 + 0.2 切削齿高，往X方向增大IF R1 <= 0.91 GOTOB NN1 加工到齿高G01 X0 Y0 F300. 退刀G00 Z10. 抬刀TRANS 后面不跟任何数值，单独占一段，取消偏移M17 返回主程序3、利用shopmill人机对话编程ShopMill ——螺纹铣削说明：abs—绝对值inc—相对值select—选择/切换按“help”（帮助）可以切换视图。
螺纹铣削宏程序
2．FANUC 系统主程序编程格式：G0X_ Y_ 快速定位到螺纹孔坐标G184 D_ K_ Z_ R_B_H_F_ 调用铣螺纹宏程序参数注释：D………………………………#7公称直径K………………………………#6螺距Z..…………………………….. #26螺纹深度R..…………………………….. #18安全距离B..…………………………….. #2螺纹孔口表面坐标H………………………………#11退刀安全高度F..…………………………….. #9进给速度螺纹铣削宏（子）程序O9010#7=ABS[#7]#6=ABS[#6]#26=ABS[#26]#18=ABS[#18]#11=ABS[#11]#12=FUP[[#26+#18]/#6] 上取整圈数#13= #12*#6 实际铣削的螺纹总长度G0 Z[#2-#26+#13] 快速定位到孔口起始位置G91 G1 G42 X[#7/2]F#9WHILE[#12 GT 0] DO1G2 X0Y0 Z[-#6] I[-#7/2] J0#12=#12-1END1G1 G40 X[-#7/2]G90 G0 Z[#2+#11]M99宏程序O9010对应宏指令G184，系统参数6050中应设为G184。
宏指令设置步骤：1.将上述子程序命名为O9020（对应机床参数6080）；2.在机床设置界面下将参数写设为允许或ON；3.将机床参数6050 中设为184，即宏指令G184对应子程序O9010，宏指令G184可由用户自定，只要是机床没有用到的指令即可。
4.将机床参数3202中的#4位设为1，即将程序号为O9000~O9999的程序写保护，禁止编辑；5.将机床参数3202中的#6位设为0，即将程序号为O9000~O9999的程序隐藏；6.将参数写设为不允许或OFF。
西门子宏程序G代码人机对话铣螺纹教程
西门子宏程序G代码人机对话铣螺纹教程引言：铣螺纹是数控铣床的一种常见工作方式。
传统的铣螺纹方法需要通过机械传动来实现，但使用数控铣床可以更加方便快捷地完成该任务。
本教程将介绍使用西门子宏程序、G代码和人机对话方式铣螺纹的具体步骤。
一、西门子宏程序：2.调用宏程序：在主程序中通过M指令调用宏程序。
例如，使用M98指令调用宏程序O9001，可以在主程序中加入“M98P9001”来调用宏程序。
3.参数传递：在调用宏程序时可以传递参数，用于设置螺纹的参数值。
例如，在主程序中可以设置螺纹的直径、螺距、转速等参数，并在宏程序中使用这些参数进行计算。
二、G代码：G代码是数控机床上的一种控制语言，用于告诉机床如何进行运动和加工。
下面以数控铣床为例，介绍使用G代码铣螺纹的步骤。
1.选择加工方式：在G代码中，首先需要选择螺纹的加工方式。
可以使用G33指令进行螺纹攻丝，或使用G76指令进行螺纹插补。
3.编写螺纹指令：编写螺纹相关的G代码指令。
例如，在G33方式下，使用G33XxZzRrPpFf来指定螺纹的参数和加工方式。
在G76方式下，使用G76XxZzQqPpKk，分别指定螺纹的参数和加工方式。
三、人机对话：人机对话是通过数控系统的图形界面进行交互，以完成螺纹加工的设置和操作。
下面以西门子840D数控系统为例，介绍使用人机对话方式铣螺纹的步骤。
1.进入对话界面：在数控系统的主菜单中选择相应的加工功能，进入螺纹加工的对话界面。
可以选择螺纹的类型、规格和参数，以及加工方式等。
2.设置参数：在对话界面中，可以设置螺纹的直径、螺距、起始位置和加工速度等参数。
通过对话界面中的输入框和选项来设置这些参数。
3.开始加工：设置完参数后，点击界面上的“开始”按钮，数控铣床将自动进行螺纹加工。
在加工过程中，可以随时监控加工状态，并根据需要进行调整。
总结：通过本教程，我们介绍了使用西门子宏程序、G代码和人机对话方式铣螺纹的具体步骤。
无论是选择宏程序、G代码还是人机对话，都可以根据实际需求选择最适合的方式。
Fanuc螺旋铣螺纹与宏程序铣螺纹教程
Fanuc系统铣螺纹编程(宏程序和螺旋插补)举例：如下图铣削5-M30*1.5-深15mm的细牙右旋螺纹。
刀具选择如下：（用废旧的钨钢刀柄磨的单刃螺纹铣刀，适合切削1.5螺距的螺纹）工艺分析：三轴联动铣削螺纹，实质是XY平面加工整圆同时，Z轴每加工一个整圆下降一个螺纹，加工时是以螺纹孔的中心轴线作为编程参考点，所以铣削单个螺纹孔时，通常将坐标系原点建立在孔中心，若要铣削多个螺孔，就要试着将坐标系偏移至孔的中心。
这题要铣削5个孔，中间的孔直接可以铣削，R50圆周上的4个等分螺孔，可以借助坐标偏移（fanuc系统用G52）来实现。
M30*1.5的螺纹，事先将螺纹底孔加工到28.5mm，螺纹齿高H=0.974刀具直径经检测，直径为8mm，有效加工孔深为22mm，程序如下：1、宏程序铣削螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入#3=1.5 螺距PN20 G02 X#2 Y0 Z#3 I-#2 J0 F3000. 插补螺纹,到Z1.5的高度#3= #3 - 1.5IF [ #3 GE - 15.1 ] GOTO20 螺纹切削孔深15mmG02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0M98 P1000 调用铣床螺纹的子程序#4 = 0 角度初始赋值N30 #5 = 50 * COS [ #4 ] X坐标#6 = 50 * SIN [ #4 ] Y坐标G52 X#5 Y#6 坐标偏移G00 X0 Y0 到偏移之后的原点定位M98 P1000 调用铣螺纹的子程序#4 = #4 + 90 角度增加IF [ #4 LE 271 ] GOTO30加工剩余3个孔，要是写360，第一个孔要再加工一次G00 Z100.G52 X0 Y0G54 G00 X100. Y100.M30子程序:O1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入#3=1.5 螺距PN20 G02 X#2 Y0 Z#3 I-#2 J0 F3000. 插补螺纹,到Z1.5的高度#3= #3 - 1.5IF [ #3 GE - 15.1 ] GOTO20 螺纹切削孔深15mmG02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z10. 抬刀G52 X0 Y0 取消坐标偏移M99 返回主程序2、利用螺旋插补加工螺纹单个螺纹孔铣削程序G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入G91 G02 X0 Y0 Z-1.5 I-#2 J0 L11 F3000. 每次1.5，重复11次G90 G02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G01 X0 Y0 F300. 退刀G00 Z100. 抬刀M30本题5-M30*1.5-15的程序主程序：G54 G90 G17 坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0M98 P1000 调用铣床螺纹的子程序#4 = 0 角度初始赋值N30 #5 = 50 * COS [ #4 ] X坐标#6 = 50 * SIN [ #4 ] Y坐标G52 X#5 Y#6 坐标偏移G00 X0 Y0 到偏移之后的原点定位M98 P1000 调用铣螺纹的子程序#4 = #4 + 90 角度增加IF [ #4 LE 271 ] GOTO30加工剩余3个孔，要是写360，第一个孔要再加工一次G00 Z100.G52 X0 Y0G54 G00 X100. Y100.M30子程序:O1000;G00 X0 Y0G00 Z3. （安全高度，定位值是螺距的整倍数）#1=0.3 齿高切深赋值N10 #2=10.25+#1 （28.5的孔，单边14.25，刀半径4，刀具往内偏移到10.25定位）G02 X#2 Y0 I [ #2/2 ] J0 F300. 以半圆形式切入G91 G02 X0 Y0 Z-1.5 I-#2 J0 L11 F3000. 每次1.5，重复11次G90 G02 X0 Y0 I-[ #2/2 ] J0 F300. 半圆形式切出，刀具到中心G00 Z3. 抬刀到安全高度，前后一致#1 = #1 + 0.2 切削齿高，往X方向增大IF [ #1 LE 0.91 ] GOTO10 加工到齿高G90 G01 X0 Y0 F300. 退刀G00 Z10. 抬刀G52 X0 Y0 取消坐标偏移M99 返回主程序。
西门子宏程序、G代码、人机对话铣螺纹教程
西门子系统铣螺纹编程 ( 宏程序、螺旋插补和shopmill人机对话编程)举例：如下图铣削5-M30*深 15mm的细牙右旋螺纹。
刀具选择如下：（用废旧的钨钢刀柄磨的单刃螺纹铣刀，适合切削螺距的螺纹）工艺分析：三轴联动铣削螺纹，实质是XY平面加工整圆同时， Z 轴每加工一个整圆下降一个螺纹，加工时是以螺纹孔的中心轴线作为编程参考点，所以铣削单个螺纹孔时，通常将坐标系原点建立在孔中心，若要铣削多个螺孔，就要试着将坐标系偏移至孔的中心。
这题要铣削 5 个孔，中间的孔直接可以铣削，R50圆周上的 4 个等分螺孔，可以借助坐标偏移（西门子系统用TRANS）实现。
M30*的螺纹，事先将螺纹底孔加工到，螺纹齿高H=刀具直径经检测，直径为8mm，有效加工孔深为22mm，程序如下：1、宏程序铣削螺纹单个螺纹孔铣削程序G54 G90 G17 G64坐标系原点建立在孔的中心，底孔事先加工好M03 S3500（单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00Z3.（安全高度，定位值是螺距的整倍数）R1=齿高切深赋值NN1: R2= + R1（单边，刀半径4，刀具往内偏移到定位）G02X=R2 Y0 I =R2/2 J0 F300.以半圆形式切入R3=螺距 PNN2: G02X=R2 Y0 Z=R3 I= - R2 J0 F3000.插补螺纹 , 到的高度R3=R3-IF R3>=-GOTOB NN2螺纹切削孔深 15mmG02X0Y0 I=-R2/2J0 F300.半圆形式切出，刀具到中心G00Z3.抬刀到安全高度，前后一致R1=R1+切削齿高，往 X 方向增大IF R1 <=GOTOB NN1加工到齿高G01X0Y0 F300.退刀G00 Z100.抬刀M30本题 5-M30*的程序主程序：G54 G90 G17 G64坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0L1000 P1调用铣床螺纹的子程序R4=0角度初始赋值NN3: R5=50*COS(R4)X坐标R6=50*SIN(R4)Y坐标TRANS X=R5 Y=R6坐标偏移G00X0 Y0到偏移之后的原点定位L1000 P1调用铣螺纹的子程序R4=R4+90角度增加IF R4 <= 271 GOTOB NN3加工剩余 3 孔，要是写 360，第一个孔要再加工一次G00Z100.TRANS后面不跟任何数值，单独占一段，取消偏移G54G00 X100. Y100.M30子程序 :L1000;G00 X0 Y0G00Z3.（安全高度，定位值是螺距的整倍数）R1=齿高切深赋值NN1: R2 = + R1 （单边，刀半径4，刀具往内偏移到定位）G02X=R2 Y0 I =R2/2 J0 F300.以半圆形式切入R3=螺距 PNN2: G02X=R2 Y0 Z=R3 I= - R2 J0 F3000.插补螺纹 , 到的高度R3=R3-IF R3>=-GOTOB NN2螺纹切削孔深 15mmG02X0Y0 I = - R2/2 J0 F300.半圆形式切出，刀具到中心G00Z3.抬刀到安全高度，前后一致R1=R1+切削齿高，往 X 方向增大IF R1 <=GOTOB NN1加工到齿高G01 X0 Y0 F300.退刀G00 Z10.抬刀TRANS后面不跟任何数值，单独占一段，取消偏移M17返回主程序2、利用螺旋插补加工螺纹单个螺纹孔铣削程序G54 G90 G17坐标系原点建立在孔的中心，底孔事先加工好M03 S3500（单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0G00Z3.（安全高度，定位值是螺距的整倍数）R1=齿高切深赋值NN1: R2= + R1（单边，刀半径4，刀具往内偏移到定位）G02X=R2 Y0 I = R2/2J0 F300.以半圆形式切入G02X0 Y0 Z-15 I = - R2 J0 TRUN=11 F3000.每次，重复 11 次G02X0 Y0 I=-R2/2J0 F300.半圆形式切出，刀具到中心G00Z3.抬刀到安全高度，前后一致R1=R1+切削齿高，往 X 方向增大IF R1 <= GOTOB NN1加工到齿高G01X0 Y0 F300.退刀G00Z100.抬刀M30本题 5-M30*的程序主程序：G54 G90 G17坐标系原点建立在孔的中心，底孔事先加工好M03 S3500 （单刃切削，高转速，小吃刀，快进给）G00 Z50.G00 X0 Y0L1000 P1调用铣床螺纹的子程序R4=0角度初始赋值NN3: R5=50*COS(R4)X坐标R6=50*SIN(R4)Y坐标TRANS X=R5 Y=R6坐标偏移G00X0 Y0到偏移之后的原点定位L1000 P1调用铣螺纹的子程序R4=R4+90角度增加IF R4 <= 271 GOTOB NN3 加工剩余 3 个孔，要是写 360，第一个孔要再加工一次G00Z100.TRANS后面不跟任何数值，单独占一段，取消偏移 G54 G00X100.Y100.M30子程序 :L1000;G00 X0 Y0G00 Z3.（安全高度，定位值是螺距的整倍数）R1=齿高切深赋值NN1: R2 = + R1（单边，刀半径4，刀具往内偏移到定位）G02X=R2 Y0 I = R2/2 J0 F300.以半圆形式切入G02X0 Y0 Z-15 I = - R2 J0 TRUN=11 F3000.每次，重复 11 次G90G02 X0 Y0 I = - R2/2 J0 F300.半圆形式切出，刀具到中心G00Z3.抬刀到安全高度，前后一致R1=R1+切削齿高，往 X 方向增大IF R1 <= GOTOB NN1加工到齿高G01X0 Y0 F300.退刀G00Z10.抬刀TRANS后面不跟任何数值，单独占一段，取消偏移 M17返回主程序3、利用 shopmill人机对话编程ShopMill——内螺纹铣削说明： abs—绝对值inc—相对值select—选择/切换按“ help”（帮助）可以切换视图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加工中心铣螺纹宏程序
精华
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
加工中心通用铣螺纹宏程序编程教程
使用G03/G02三轴联动走螺旋线，刀具沿工件表面（孔壁或圆柱外表）切削。
螺旋插补一周，刀具Z向负方向走一个螺距量。
工作原理
使用G03/G02三轴联动走螺旋线，刀具沿工件表面（孔壁或圆柱外表）切削。
螺旋插补一周，刀具Z向负方向走一个螺距量。
编程原理：G02 I3.
等于螺距为2.5mm
假设刀具半径为5mm则加工M16的右旋螺纹
优势
使用了三轴联动数控铣床或加工中心进行加工螺纹，相对于传统螺纹加工
１、如螺距为2的螺纹铣刀可以加工各种公称直径，螺距为2mm的内外螺纹
２、采用铣削方式加工螺纹，螺纹的质量比传统方式加工质量高
３、采用机夹式刀片刀具，寿命长
４、多齿螺纹铣刀加工时，加工速度远超攻丝
５、首件通止规检测后，后面的零件加工质量稳定
使用方法
G65 P1999 X_ Y_ Z_ R_ A_ B_ C_ S_ F_
XY 螺纹孔或外螺纹的中心位置X=#24 Y=#25
Z 螺纹加工到底部，Z轴的位置（绝对坐标） Z=#26
R快速定位（安全高度）开始切削螺纹的位置 R=#18
A螺纹螺距A=#1
B螺纹公称直径B=#2
C螺纹铣刀的刀具半径C=#3 内螺纹为负数外螺纹加工为正数
S主轴转速
F进给速度，主要用于控制刀具的每齿吃刀量
如： G65 p1999 X30 Y30 Z-10 R2 A2 B16 C-5 S2000 F150;
在X30y30的位置加工 M16 螺距2 深10的右旋螺纹加工时主轴转速为2000转进给进度为150mm/min
宏程序代码
O1999;
G90G94G17G40;
G0X#24Y#25;快速定位至螺纹中心的X、Y坐标
M3S#19;主轴以设定的速度正转
#31=#2*+#3;计算出刀具偏移量
#32=#18-#1;刀具走螺旋线时，第一次下刀的位置
#33=#24-#31; 计算出刀具移动到螺纹起点的位置
G0Z#18;刀具快速定位至R点
G1X#33F#9;刀具直线插补至螺旋线的起点，起点位于X的负方向
N20 G02Z-#32I#31;以偏移量作为半径，以螺距作为螺旋线Z向下刀量（绝对坐标）
IF[#32LE#26]GOTO30;当前Z向位置大于等于设定Z向底位时，进行跳转
#32=#32-#1;Z向的下个螺旋深度目标位置（绝对坐标）
GOTO20;
N30;
IF[#3GT0]THEN #6=#33-#1;外螺纹，退刀时刀具往X负方向退一个螺IF[#3LT0]]THEN #6=#24;内螺纹，退刀时刀具移动到螺纹中心位置
G0X#6
G90G0Z#18;提刀至安全高度
M99;
G0X#6;下面有误
下面程序为单齿螺纹铣刀宏程序编法：
内梯形螺纹（Tr40x7）的宏程序
系统：FANUC－oimait
编程思想：每一层分中、右、左三分，每一刀的Z轴方向的起刀点都不同
1、内梯形螺纹加工程序：G54G99
M3S100
T0101
G0Z3
X33
#101=; 每一刀的的深度（半径）
#102=4 梯形螺纹的深度（半径）
#103=1 分层切削的次数
N90 G0U[2*#101*#103]
G32Z-32F7
G0X32
Z[3+[#102-#101]*+Ａ]； A是槽底宽-刀尖宽的一半X33
U[2*#101*#103]
G32Z-32F7
G0X32
Z[3-[#102-#101]*] 梯形螺纹的牙顶宽：螺距梯形螺纹的牙底宽：螺距-牙顶宽-2倍的（螺纹深度Xtg15°）
X33
U[2*#101*#103]
G32Z-32F7
G0X32
G0Z3
X33
#102=#
#103=#103+1
IF[#103LE20]GOTO90；
G0Z100
M5
M30
螺纹铣削编程
现以M20×右旋内螺纹铣削加
工实例说明螺纹加工的编程方法。
工件材料：铸铁；螺纹底孔直径：Di18.38mm；螺纹直径：Do=20mm；螺纹长度：L=25mm;螺距：P=1.5mm
；刀具：硬质合金螺纹钻铣刀；铣刀直径
D2=10mm；铣削方式：顺铣；切削速度50m/min；铣削进给量：0.1mm/齿。
主轴转速为：n=(1000v)/(D2p)=(1000×50)/=1592(r/min)
铣刀齿数z=1，每齿进给量f=，铣刀切削刃处进给速度为: v1=fzn=×1×1592=(mm/min)
铣刀中心进给速度为：v2=v1(D0-D2)/D0=×(20-
10)/20=(mm/min)
设安全距离CL=，切入圆弧半径为:
切入圆弧角度为：
b=180°-arcsin[(Ri-CL)/Re)=180°-arcsin[切入圆弧时的Z轴位移为：Za=Pa/360°=×90°/360°=(mm)
切入圆弧起点坐标为：
螺纹铣削程序(FUNUC系统)
%
G90 G00 G57 X0. Y0.
G43 H10 Z0. M3 S1592
G91 G00 X0. Y0.
G41 D60 X0. Z0.
G03 X10. 8.78 F
G03 X0. Y0. I-10. J0.
G03 X-10.
G00 G40 X0. Z0.
G49 G57 G00 Z200. M5
M30。
