第2章 成形车刀(3)

电感式仿形装置 由图8—9 示出，在靠模仪4内有电感发 生器，加工时靠模销9沿水平 或垂直方向运动并始终和靠 模8的表面保持接触，随着靠 模表面曲线的变化，靠模销 产生轴向移动，使发生器中 的电感发生变化，从而发出 信号，经放大后控制进给电 机3，驱使指状铣刀跟踪靠模 销作相应的位移而进行成形 面的加工。
如图8—15，通过1点作前刀面的延长线，刀具中心Oc，与 该延长线的垂线距离为hc。由图可知
几种成形车刀简述
1、平体成形车刀
它除了切削刃有一定的形状要求外，结构上和普通车刀相近。
因其允许的重磨次数不多。一般仅用于加工螺纹或铲制成形铣刀、 滚刀的齿背。
2、棱体成形车刀
其外形是棱柱体。可重磨次数比平体成形车刀多，刚性也好， 但只能用来加工外成形表面。
3、圆体成形车刀
其外形是回转体，切削刃在圆周表面上分布，与以上两种成形 车刀相比，制造方便，允许重磨次数多。既可用来加工外成形表面，
按照成形表面的几何特征一般分为以下三种类型： (1)回转成形面 由一条母线(曲线)绕一固定轴线旋转而 成。如滚动轴承内、外圈的圆弧滚道和手柄等。 (图81(a))
(2)直线成形面
由一条直母线沿一条曲线平行移动而成。它可分为：① 外成形面，如凸轮(图8-1(b))和冷冲模的凸模等；②内 成形面，如叶片泵定子内曲面和冷冲模的凹模型孔等。
又可用来加工内成形表面，使用比较普遍，但加工精度与刚性低于
棱体成形车刀。
切向进给成形车刀
图2（3）.2 切向进给成形车刀
斜向进给成形车刀
图2（3）.３ 斜向进给成形车刀
二、 成形车刀的装夹
棱体成形车刀是以燕尾作为定位基准，安装在燕尾槽内。刀 具燕尾的后平面K--K是固定基准，安装时将刀体竖立井倾斜 αf角．通过调整刀夹下端的螺钉，将切削刃上计算基准点1ˊ 与工件中心等高，然后用螺栓夹紧。下端螺钉除了能承担部 分切削力外，还能增强刀具的性。
刀具实现准确的 圆轨迹进给运动。 精度、生产率较 高。 适用于大批量生 产
通过蜗轮传 动，保证刀 尖围绕固定 圆心实现准 确的进给运 动
第二节 成形车刀的特点与类型
特点：

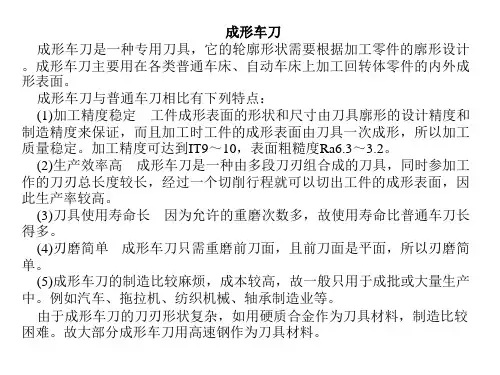

成形车刀是用在各种车床上加工内、外回转体成形 表面的专用刀具，其刃形是根据零件的廓形设计的。它具有如下特 点： 1、生产效率高 利用成形车刀进行加工，一次进给便可完成零 件各表面的加工，因此具有很高的生产率。故在零件的成批大量生 产中，得到广泛的使用。 2、加工质量稳定 使用成形车刀进行切削加工，由于零件的成 形表面主要取决于刀具切削刃的形状和制造精度，所以它可以保证 被加工工件表面形状和尺寸精度的一致性和互换性。一般加工后零 件的精度等级可达IT8～IT7．表面粗糙度值可达2.5～10Ra。 3、刀具使用寿命长 成形车刀用钝后，一般重磨前面，可重磨 次数多，尤其圆体成形车刀。 4、刀具制造比较困难，成本高，故单件、小批生产不宜使用成 形车刀。
(3)立体成形面 即零件各个剖面具有不同的轮廓形状，如汽轮机扭曲 变截面叶片和某些锻模(图8—1(c))、压铸模、塑压 模的型腔。 成形表面常用的加工方法有车、铣、刨、拉和磨削(表 8—1)。
成形表面的加工方法很多，按成形原理分述 如下。
一、用成形刀具加工
刀具的切削刃按工件表面轮廓形状制造，加工时，刀 具相对工件作简单的直线进给运动。 1．车削成形面 用成形车刀可加工内、外回转成形面。常用的成形车 刀有棱体成形车刀(图8—2(a))和圆体成形车刀(图8— 2(b))。前者只能加工外成形面，而后者可以加工内、外回 转成形面，故应用较为广泛。
一、成形车刀类型
• 按进给方向分类有： • 径向 • 切向 ｝→成形车刀 • 斜向 • 按其结构分类有： 平体 • 棱体 ｝→成形车刀 • 圆体
• 径向进给成形车刀几种形式
平体
棱体
圆体
径向进给成形车刀几种实物形式
ａ）平体成形车刀
图2（3）.１ 径向进给成形车刀 ｂ）棱体成形车刀
ｃ）圆体成形车刀
6．磨削成形面 利用修整好的成形砂轮，在外圆磨床上可以磨削回转成形 面(图8—6)，在平面磨床上可以磨削外直线成形面(图8—7)
特点：
用成形刀具加工成形面，加工的精度主要取决于刀具的精 度，并易于保证同一批工件表面形状、尺寸的一致性和互 换性。成形刀具是宽刃刀具，同时参加切削的刀刃较长， 一次切削行程就可切出工件的成形面,因而有较高的生产率. 此外成形刀具可重磨的次数多,故刀具的寿命长.但是,成形 刀具的设计、制造和刃磨都较复杂，故刀具的成本也较高。
第2章 成形车刀（3）
成形车刀主要适用于尺寸较小、加工表面形状 较复杂、且生产批量较多的圆柱形零件的加工。 本章的主要内容是：成形车刀前角、后角的形 成、切削刃上各点前角及后角的表示及变化规律。 重点介绍了根据被加工零件表面的形状、尺寸、刀 具的前角和后角，采用作图法或计算法来确定成形 车刀刀刃的形状(截形)。 本章简要介绍了成形车刀截形及刀体结构的三 维设计方法，并附设计过程框图及刀具设计图。
• 如图8—15和图6--9所示的外表面加工用的 圆体成形车刀的计算原理如下。 • 计算时，应已知工件的各个半径及轴向 尺寸，刀具的前角γf和后角αf ，刀具的最大 半径R1，也应事先选定。 • 计算的要求是求出刀具上各组成点的半径 (即图中的R2，R3)。
计算法设计成形车刀廓形
图６-９ 计算法设计成形车刀廓形 图2（3）.9 ａ）棱形成形车刀 ｂ）圆形成形车 刀
特点：
可加工形状复杂的直线及立体成形面；且靠模与靠模销 之间的接触压力小（约5∽8MPa），靠模可用石膏、木材 或铝合金等软材料制造，加工方便，精度高且成本低。
缺点：机床复杂，设备费用高。
（二）
按运动轨迹法加工成形面
内、外球面加工中，常采用运动轨迹法 常用的方法有铣削、车削和磨削。如图8-10用车削法车削 外球面和内球面，现在数控机床及编程技术的发展，这些 轨迹成形面的成形加工已非常简单易行了。
成形车刀的截形计算
制造成形车刀时，是以N一N剖面上的廓形作为加工和检验 用的，如图8—14所示。对于棱体成形车刀，应知道垂直 于主后刀面的法剖面的廓形尺寸；对于圆体成形车刀，应 知道它的轴向剖面的廓形尺寸。
从图8—14可以看出，只有当前角和后角都等于零时．刀 具的N-N剖面上的廓形尺寸才和工件的轴向廓形完全相同。 此时，成形车刀的截形无需计算，它等于工件廓形尺寸。 但是，前、后角都等于零度(特别是后角为零度)的成形车 刀是无法进行工作的。只要后角大于零度，成形车刀的截 形就必须进行计算。
特点与使用范围： 用机械靠模装置加工成形面，生产率较高，加工精度主 要取决于靠模精度。靠模形状复杂，制造困难，费用高。 靠模与滚轮之间直接承受切削力，磨损较严重。因此， 必须提高靠模的硬度、耐磨性以延长其寿命，这也给靠 模制造增加了困难。这种方法适于在成批生产中应用。 2．随动系统靠模装置 随动系统靠模装置是以发送器的触头(靠模销)接 受靠模外形轮廓曲线的变化为信号，通过放大装置将 信号放大后送入驱动装置，再由驱动装置控制刀具作 相应的仿形运动。仿形装置按发送器作用原理不同， 有很多种类，下面介绍一种应用较多的仿形装置—— 电感式仿形装置。
棱体成形车刀的装夹
•
棱形刀刀夹结构
•
棱形刀刀夹结构
圆体成形车刀的装夹
圆体成形车刀 是以圆柱孔作为定位基准面，套装在刀夹的螺杆上。 圆体成形车刀用销子与齿盘连接，齿盘与扇形板利用端面齿啮合， 扇形板与蜗杆啮合，然后利用螺帽将成形车刀连同芯轴及其它零件 拧紧在刀夹上。当调整圆体成形车刀基准点位置的高度时，松开螺 帽，转动齿盘，使之相对扇形板上的齿纹错位，达到粗调；转动安 装在刀夹孔内的蜗杆使扇形板、齿盘以及圆体成形车刀一起转动， 达到精调。利用刀夹两侧调节螺钉调整成形车刀轴线。
用球形铰刀可以铰削小直径的球窝(图8—4)，以及处于深 孔的球窝(图8—5)。铰削前先用钻头在工件上钻出盲孔，再 用成形车刀粗车成形，然后进行粗铰、精铰。球铰刀一般有 4～6个齿，粗铰刀刀齿上开有分屑槽，精铰刀上没有。精铰 钢件的表面粗糙度Ra为1.6µ m，加工青铜件时，Ra可达 0.4～0.8 µ m。
章节内容
第一节 第二节 第三节 第四节 第五节 成形表面及其加工方法概述 成型车刀的特点和类型 成型车刀的前角和后角 成型车刀廓形设计 成型车刀的三维CAD设计简介
第一节 成形表面及其加工方法概述
有些机器零件的表面，不是简单的圆柱面、圆锥面、平 面及其组合，而是形状复杂的表面，这些复杂表面称为 成形表面。
任意点处主剖面上后角α。
图2（3）.５ 任意点处主剖面上后角α。
αox=0°时的改善措施
图2（3）.６ αox=0°时的改善措施
γｆ＞0°、αｆ＞0°时刀具廓形与工 件廓形的关系
图2（3）.7 γｆ＞0°、αｆ＞0°时刀具廓形与工件廓形的关系 ａ）棱体刀 ｂ）圆体刀
三、成形车刀的截面设计
成形车刀的截形设计，就是由零件的廓形来确定刀具的截形。 零件的廓形，是指零件轴剖面内的形状与尺寸，包括深度、宽度和圆弧 等。 为了测量与制造的方便，成形车刀的截形一般规定在刀具后面的法剖面 内表示。主要包括截形深度、宽度和圆弧等。 成形车刀截形设计的方法有作图法、计算法和查表法三种。 作图法 简单、清晰和直观，但精度偏低。另外，作图法的精度主要取 决于作图时的放大比例与作图的准确程度。 计算法 能达到很高的精度．也比较迅速。 查表法 简单、较迅速，但精度不及计算法，很少使用。 目前，成形车刀设计常用计算法计算，作图法校验。
从图8—14中可明显看出，刀具在N一N剖面上的廓形深度 P和工件轴向剖面上的廓形深度Pw是不相等的，即 P<Pw Pw=r2-r1 成形车刀截形的设计计算方法有计算法、作图法和 查表计算法。
作图法设计成形车刀廓形
图2（3）.8 作图法设计成形车刀廓形 ａ）棱形成形车刀 ｂ）圆形成形车刀
下面以圆体成形车刀为例介绍计算 法的原理。
