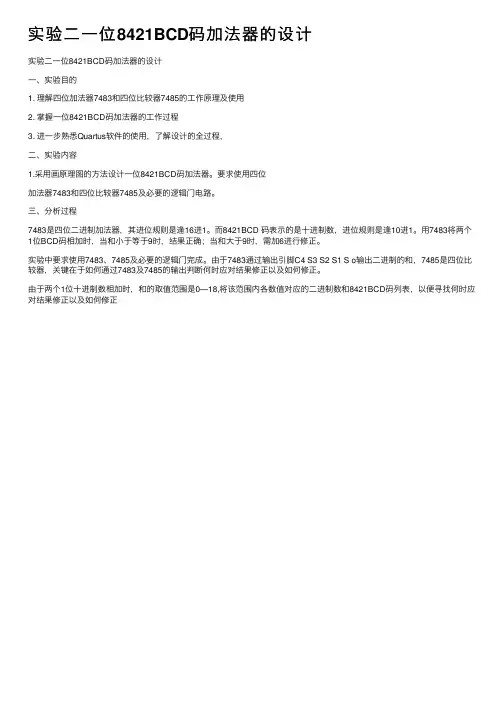

实验二一位8421BCD码加法器的设计
一、实验目的
1.理解四位加法器7483和四位比较器7485的工作原理及使用
2.掌握一位8421BCD码加法器的工作过程
3.进一步熟悉Quartus软件的使用,了解设计的全过程,
二、实验内容
1.采用画原理图的方法设计一位8421BCD码加法器。
要求使用四位
加法器7483和四位比较器7485及必要的逻辑门电路。
三、分析过程
7483是四位二进制加法器,其进位规则是逢16进1。
而8421BCD 码表示的是十进制数,进位规则是逢10进1。
用7483将两个1位BCD码相加时,当和小于等于9时,结果正确;当和大于9时,需加6进行修正。
实验中要求使用7483、7485及必要的逻辑门完成。
由于7483通过输出引脚C4 S3 S2 S1 S0输出二进制的和,7485是四位比较器,关键在于如何通过7483及7485的输出判断何时应对结果修正以及如何修正。
由于两个1位十进制数相加时,和的取值范围是0—18,将该范围内各数值对应的二进制数和8421BCD码列表,以便寻找何时应对结果修正以及如何修正
从表中分析可得出如下结论:
当7483输出的二进制数的和为0---9时,即S3 S2 S1 S0≤9时结果正确,不需修正;当和为10-----15时S3 S2 S1 S0>9时,需加6修正,此种情况可将7483的输出S3 S2 S1 S0送入7485的输入引脚A3 A2 A1 A0,将1001(即9)送入7485另一组输入引脚B3 B2 B1 B0,若7485的输出A>B=1,则说明需加6修正;当和为16、17、18时,结果需加6修正。
此种情况7483的输出S3 S2 S1 S0<9,但C4=1。
综合以上分析,当7483输出的二进制数的和S3 S2 S1 S0>9或C4=1时结果需修正。
此修正的条件可通过7485的输出A>B和7483输出的C4通过逻辑或门(OR1)获得。
当OR1输出为1时需修正,当OR1输出为0时不需修正。
(分析出何时应对结果修正)
需再使用一片7483实现加6修正,将第一片7483输出的二进制数的和S3 S2 S1 S0送入第二片7483的输入引脚A3 A2 A1 A0,第二片7483的输入引脚B3 B2 B1 B0接入0、OR1输出、OR1输出、0。
由于不需修正时,OR1输出为0,需修正时OR1输出为1,实现加6修正。
(分析了如何实现修正)
分析BCD码十位获得,当第一片7483输出的二进制数的和为0—16时,BCD码十位由第二片7483输出的C4获得,当第一片7483输出的二进制数的和为16、17、18时,BCD码十位由第一片7483输出的C4获得。
因此,BCD码十位由两片7483的C4经过逻辑或门(OR2)获得。
四、原理图(粘贴QUARTUS中绘制的原理图)
五、功能仿真的波形图及说明(包含不需修正以及修正的情况)
六、实验体会与收获
说明发现问题以及解决的方法。
