螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法,没有完全表示出螺纹要素及其精度等,因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为:螺纹特征代号(牙型)、尺寸代号(大径、导程、螺距、线数)、公差带代号(顶径中径)、旋合长度代号(短、中、长三种)、旋向代号(左旋右旋)。
标准螺纹的代号直接作为尺寸文字标注,管螺纹的尺寸代号是定性的因此用引线引出标注,引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号,需要标准每一个尺寸,技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为(GB/T197-2003 2004年执行):[文本]对于粗牙普通螺纹,不标注螺距,如M16,表示为粗牙普通螺纹,螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距,如M16X1.25表示为细牙普通螺纹,螺距为1.25。
公差代号按照:中径顶径的顺序标注,表示螺纹连接时的松紧程度,用数字字母表示,数字代表精度等级,数字越小、精度越高,制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹(杆)要比内螺纹(孔)要小一些。
外螺纹用小写字母表示,只有e、f、g、h四个字母,离h越近,间隙越小。
内螺纹用大写表示,只有G, H两。
个字母。
如果中径和顶径的公差代号相同,标一个就可以了。
旋合长度分为短、中、长三种,代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向,左旋标注LH。
2、对于多线普通螺纹标注格式为:对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注,隐含在导程和螺距之中,如果要表示的话,可在后面增加括号说明(例如双线为two starts;三线为three starts;四线为four starts),标注的线数必须使用英文。
管螺纹的种类代号及标注方法

管螺纹的种类代号及标注方法螺纹是一种常见的紧固连接方式,广泛应用于机械设备中。
根据螺纹的形状和用途不同,可以分为多种种类。
下面将介绍几种常用的螺纹种类、代号以及标注方法。
1. 三角牙螺纹:也称为国际通用螺纹,是最常见的螺纹类型之一、它的代号为ISO,并由三条等腰直角三角形组成的螺纹刀具加工而成。
标注方法为螺纹直径和螺距。
例如,M10 × 1.5表示螺纹直径为10mm,螺距为1.5mm。
2. 扁平牙螺纹:它的牙型刀具由两个斜面构成,分别为牙顶和牙底两个不对称的斜面。
它的代号为BSW,全名为British Standard Whitworth Thread,是英国标准螺纹。
它的标注方法为螺距和牙数。
例如,1/4 线表示螺距为1/4英寸,每英寸有12个牙。
3. 丝杠螺纹:主要用于传动装置,如液压机械、机床等。
它的代号为ACME,是一种方形螺纹,两牙的角度为29度。
标注方法为螺距和梢直径。
例如,ACME 1/4-10表示螺距为1/4英寸,梢直径为10mm。
4. 机床螺纹:主要用于机床设备的连接和传动,如进给螺纹、导程螺纹等。
它的代号为UNC/UNF,全名为Unified National Coarse/Fine Thread,是美国统一国际粗细螺纹。
标注方法为螺距和牙数。
例如,1/2-13 UNC表示螺距为1/2英寸,每英寸有13个牙。
5. 鹰嘴牙螺纹:主要用于管道连接。
它的代号为G,全名为German Thread,是一种锥度为1:30的螺纹。
标注方法为螺纹直径和螺距。
例如,G1/2表示螺纹直径为1/2英寸,螺距为19mm。
6. 电缆连接螺纹:主要用于电缆接头连接。
它的代号为PG,全名为Polyamid-Gewinde,是一种多孔牙螺纹。
标注方法为螺距和螺纹直径。
例如,PG7表示螺距为1mm,螺纹直径为12.5mm。
螺纹的代号和标注方法是根据各个国家和地区的标准和需求不同而定。
以上只是其中几种常用螺纹的代号和标注方法,还有其他类型的螺纹种类,如管螺纹、汽车螺纹等。
管螺纹内外螺纹标注

管螺纹内外螺纹标注
一、管螺纹外螺纹标注
1. 普通密封管螺纹
- 要是英制的呢,比如圆锥外螺纹,标注的时候是R。
比如说R1/2,这就表示公称直径是1/2英寸的圆锥外螺纹。
这里的英寸是英制的长度单位哈。
如果是圆柱外螺纹呢,那就是Rp,像Rp3/4,就是公称直径3/4英寸的圆柱外螺纹。
- 这些标注简单直接,就像给外螺纹取个名字一样,看到这个标注,懂行的人就知道是啥样的外螺纹了。
2. 非密封管螺纹
- 对于这种管螺纹的外螺纹,标注是G。
比如说G1,就是公称直径为1英寸的非密封管螺纹外螺纹。
就好像G是这类外螺纹的专属代号,后面跟着的数字就是它的尺寸大小。
二、管螺纹内螺纹标注
1. 普通密封管螺纹
- 圆锥内螺纹标注是Rc。
就像Rc1/4,这意味着公称直径是1/4英寸的圆锥内螺纹。
这个标注就像是内螺纹的身份证,标明了它的类型和大小。
- 圆柱内螺纹前面说过是Rp,和外螺纹圆柱的标注一样,不过要区分是内螺纹还是外螺纹就得看具体的使用场景啦。
2. 非密封管螺纹
- 内螺纹也是G,和外螺纹一样。
比如说G1/2内螺纹,这就表示公称直径1/2英寸的非密封管螺纹内螺纹。
不过在实际使用中,要通过一些其他的方式,比如看装配关系之类的,来区分内螺纹和外螺纹,毕竟它们标注是一样的。
总之呢,管螺纹的这些标注虽然看起来有点复杂,但只要记住这些代号和对应的类型,就像记住朋友的名字和特点一样,就不会搞混啦。
CAD图纸螺纹标注技巧

CAD图纸螺纹标注技巧
4、螺纹尺寸标注
(1)普通螺纹的尺寸标注(图7)普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成,其中螺纹标记一定要注在大径上。
完整的螺纹标记如下:特征代号公称直径×螺距旋向- 中径公差代号顶径公差代号旋合长度代号
普通螺纹的牙型代号为M,有粗牙和细牙之分,粗牙螺纹的螺距可省略不注;中径和顶径的公差带代号相同时,只标注一次;右旋螺纹可不注旋向代号,左旋螺纹旋向代号为LH;旋合长度为中型(N)时不注,长型用L表示,短型用S表示。
(2)管螺纹的尺寸标注管螺纹分为用螺纹密封管螺纹和非螺纹密封管螺纹。
管螺纹的尺寸引线必须指向大径,其标记组成如下:
密封管螺纹代号:特征代号尺寸代号- 旋向代号
非密封管螺纹代号:特征代号尺寸代号公差等级代号-旋向代号
需要注意的是,管螺纹的尺寸代号并不是指螺纹的大径,其参数可由相关手册中查出。
表1 管螺纹的尺寸标注
三、一些螺纹的绘制技巧和标注技巧。
在浩辰CAD机械软件中,提供了简单的螺纹孔的标准画法,还提供了更加全面的螺纹标注。
打开浩辰CA D机械软件,在菜单栏【浩辰机械】--【构造工具】--【单孔】/【构造孔】在这里依照命令行提示,输入直径和放置位置即可得到我们的螺纹孔。
在标注方面,更是提供了全面的螺纹标注,【浩辰机械】--【尺寸标注】--【螺纹标注】弹出如图窗口,里面提供了所有螺纹的标准标注格式和选项。
圆柱管螺纹标注方法

圆柱管螺纹标注方法
圆柱管螺纹标注方法简介
圆柱管螺纹标注方法是为了准确描述和标识圆柱管上的螺纹结构而采用的一种表达方式。
螺纹结构在工业制造中具有广泛的应用,它们可以用于连接管件、实现紧固、调节和控制等功能。
因此,正确标注圆柱管螺纹对于确保零件的互换性和质量是至关重要的。
圆柱管螺纹标注方法一般包括以下几个方面:
1. 标识螺纹的类型:常见的圆柱管螺纹包括内螺纹和外螺纹,其中内螺纹用于接收外螺纹,而外螺纹则用于连接螺母等部件。
2. 记录螺纹的直径:圆柱管螺纹标注中,通常以螺纹直径来表示螺纹的尺寸。
直径可以通过测量螺纹螺距时的最大外径或最小内径来确定。
3. 注明螺纹的螺距:螺距指的是螺纹螺旋线上相邻螺纹之间的距离。
一般用毫米、英寸等单位标识,并指出螺纹的方向(如左旋或右旋)。
4. 标注螺纹的规范:根据国家和行业标准,规范化的螺纹标注可以确保零部件之间的互换性。
例如,通过标注螺纹的等级、制造标准和特定的标记符号,来确保螺纹的质量和互换性。
5. 表示螺纹深度或长度:有时需要标注螺纹的深度或长度。
可以使用测量工具来确定,并记录在标注中。
总之,正确标注圆柱管螺纹是确保零部件质量和互换性的重要步骤。
通过清晰准确地标注螺纹的类型、直径、螺距、规范和长度等信息,可以提高制造过程的精度和效率,确保零部件的正确使用和安装。

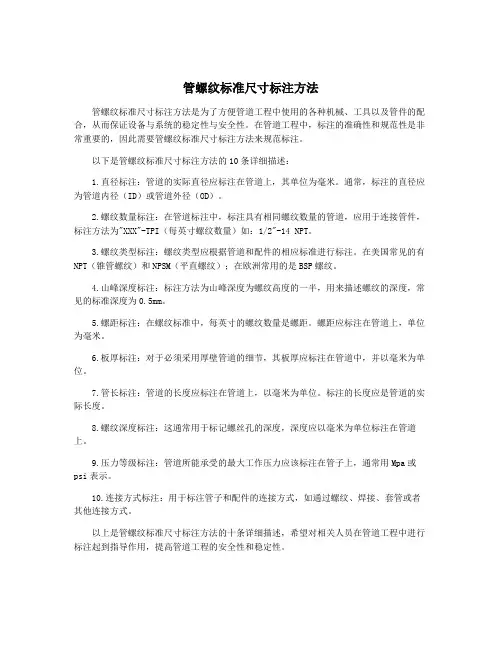

管螺纹标准尺寸标注方法

管螺纹标准尺寸标注方法管螺纹标准尺寸标注方法是为了方便管道工程中使用的各种机械、工具以及管件的配合,从而保证设备与系统的稳定性与安全性。
在管道工程中,标注的准确性和规范性是非常重要的,因此需要管螺纹标准尺寸标注方法来规范标注。
以下是管螺纹标准尺寸标注方法的10条详细描述:1.直径标注:管道的实际直径应标注在管道上,其单位为毫米。
通常,标注的直径应为管道内径(ID)或管道外径(OD)。
2.螺纹数量标注:在管道标注中,标注具有相同螺纹数量的管道,应用于连接管件,标注方法为"XXX"-TPI(每英寸螺纹数量)如:1/2"-14 NPT。
3.螺纹类型标注:螺纹类型应根据管道和配件的相应标准进行标注。
在美国常见的有NPT(锥管螺纹)和NPSM(平直螺纹);在欧洲常用的是BSP螺纹。
4.山峰深度标注:标注方法为山峰深度为螺纹高度的一半,用来描述螺纹的深度,常见的标准深度为0.5mm。
5.螺距标注:在螺纹标准中,每英寸的螺纹数量是螺距。
螺距应标注在管道上,单位为毫米。
6.板厚标注:对于必须采用厚壁管道的细节,其板厚应标注在管道中,并以毫米为单位。
7.管长标注:管道的长度应标注在管道上,以毫米为单位。
标注的长度应是管道的实际长度。
8.螺纹深度标注:这通常用于标记螺丝孔的深度,深度应以毫米为单位标注在管道上。
9.压力等级标注:管道所能承受的最大工作压力应该标注在管子上,通常用Mpa或psi表示。
10.连接方式标注:用于标注管子和配件的连接方式,如通过螺纹、焊接、套管或者其他连接方式。
以上是管螺纹标准尺寸标注方法的十条详细描述,希望对相关人员在管道工程中进行标注起到指导作用,提高管道工程的安全性和稳定性。
螺纹的表示方法和标注

螺纹的表示法和标注螺纹若按真实投影作图,比较麻烦。
为了简化作图,国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注,就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何,螺纹牙顶圆的投影用粗实线表示;牙底圆的投影用细实线表示,在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示;在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段),剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中,表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定),此时螺杆上的倒角投影不应画出。
2.内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何,在剖视图中,螺纹牙顶圆的投影用粗实线表示,牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中,表示牙底圆的细实线只画约3/4圈,此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时,一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时,其所有图线用虚线绘制,如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接,一般用剖视图表示。
此时,它们的旋合部分应按外螺纹的画法绘制,其余部分仍按各自的画法表示。
画图时必须注意,表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线,必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关,它表明内、外螺纹具有相同的大径和相同的小径。
按规定,当实心螺杆通过轴线剖切时按不剖处理,如图9-11a所示。
图9-10 不可见螺纹的表示法图9-11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示,当需要表示或表示非标准螺纹(如方牙螺纹)时,可按图9-12、图9-13的形式绘制,既可在剖视图中表示几个牙型,也可用局部放大图表示。
管螺纹的画法及标注

关于螺纹的画法及标注(转载)(1)螺纹参数①牙型:在通过螺纹轴线的剖面上,螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形,牙型角为60°。
②大径、小径和中径:大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径,外螺纹的大径用d表示,内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径,外螺纹的小径用d1表示,内螺纹的小径用D1表示。
在大径和小径之间,设想有一柱面(或锥面),在其轴剖面内,素线上的牙宽和槽宽相等,则该假想柱面的直径称为中径,用d2(或D2)表示。
(如图8-1所示)图8-1 螺纹参数③线数:形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分,多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程:相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上,相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为:S=n.P⑤旋向:沿轴线方向看,顺时针方向旋转的螺纹成为右旋螺纹,逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素,只有五要素相同的内、外螺纹才能互相旋合。
(2)螺纹的规定画法① 外螺纹的规定画法如图8-2 所示,外螺纹的牙顶用粗实线表示,牙底用细实线表示。
在不反映圆的视图上,倒角应画出,牙底的细实线应画入倒角,螺纹终止线用粗实线表示,螺尾部分不必画出,当需要表示时,该部分用与轴线成15°的细实线画出,在比例画法中,螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上,小径用3/4圆的细实线圆弧表示,倒角圆不画。
常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时,内螺纹的牙顶用细实线表示,牙底用粗实线表示。
在反映圆的视图上,大径用3/4圆的细实线圆弧表示,倒角圆不画。
螺纹的表示方法和标注

螺纹的表示法和标注螺纹若按真实投影作图,比较麻烦。
为了简化作图,国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注,就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何,螺纹牙顶圆的投影用粗实线表示;牙底圆的投影用细实线表示,在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示;在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段),剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中,表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定),此时螺杆上的倒角投影不应画出。
2.内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何,在剖视图中,螺纹牙顶圆的投影用粗实线表示,牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中,表示牙底圆的细实线只画约3/4圈,此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时,一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时,其所有图线用虚线绘制,如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接,一般用剖视图表示。
此时,它们的旋合部分应按外螺纹的画法绘制,其余部分仍按各自的画法表示。
画图时必须注意,表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线,必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关,它表明内、外螺纹具有相同的大径和相同的小径。
按规定,当实心螺杆通过轴线剖切时按不剖处理,如图9-11a所示。
图9-10 不可见螺纹的表示法图9-11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示,当需要表示或表示非标准螺纹(如方牙螺纹)时,可按图9-12、图9-13的形式绘制,既可在剖视图中表示几个牙型,也可用局部放大图表示。
(完整)管螺纹表示方法

算你运气好,自己归纳的。
美国标准(美制,60°牙形角)NPT :National Pipe Taper Thread (美国国家管锥螺纹)NH :National Hose Coupling ThreadNPS :National Pipe Straight Thread(美国国家管直螺纹)英国标准(英制,也是ISO标准,55°牙形角)BSP : British Standard Pipe Thread (英国标准管螺纹)BSPP : British Standard Pipe Thread Parallel (英国标准直管螺纹)BSPT : British Standard Pipe Thread Taper (英国标准锥管螺纹)中国标准(英制,也是ISO标准,55°牙形角)代码RP,英制密封圆柱内螺纹Rc,英制密封圆锥内螺纹R,英制密封圆锥外螺纹R1,与英制密封圆柱内螺纹配合R2,与英制密封圆锥内螺纹配合55°的管螺纹分为:用螺纹密封的管螺纹和非螺纹密封的管螺纹.用螺纹密封的管螺纹的标记由螺纹特征代号和螺纹尺寸代号组成。
特征代号为:RC(圆锥内螺纹),RP(圆柱内螺纹),R(圆锥外螺纹),比如RC1/2,RP1/8,R1等等。
左旋圆锥外螺纹:R1/2—LH。
装配时,内外螺纹的标记用斜线分开,左边表示内螺纹,右边表示外螺纹,如圆柱内螺纹与圆锥外螺纹配合:RP1/2/R1/2。
非螺纹密封的管螺纹的标志由螺纹特征代号和螺纹尺寸代号公差等级组成,特征代号用字母G表示。
内螺纹的标记为特征代号G和尺寸代号两相;外螺纹的标记为特征代号G与尺寸代号和公差等级代号A或B三项.如尺寸代号为1/2的管螺纹的标记为内螺纹: G1/2,外螺纹:G1/2A或G1/2B,左旋内螺纹G1/2-LH。
配合时标记,如内螺纹与A级外螺纹G1/2/G1/2A55度非螺纹密封的管螺纹:如 G 1/255度螺纹密封的管螺纹:如 Rp 1/2 —圆柱内螺纹Rc 1/2 - 圆锥内螺纹R1 1/2 - 与圆柱内螺纹相配合的圆锥外螺纹R2 1/2 —与圆锥内螺纹相配合的圆锥外螺纹60度圆锥管螺纹: NPT 1/2一般管螺纹之间的紧密性结合,也被称为推拔螺纹与推拔螺纹的结合、推拔攻螺纹与平行母螺纹之结合。
管螺纹的画法和标注

管螺纹的画法和标注一、管螺纹的画法管螺纹是一种常见的螺纹连接方式,广泛应用于机械设备和管道系统中。
在设计和制造过程中,正确地绘制和标注管螺纹是非常重要的。
下面将介绍管螺纹的画法和标注方法。
1. 选择合适的绘图工具和材料。
绘制管螺纹可以使用CAD软件或手绘方式,根据实际情况选择合适的工具。
绘图材料可以使用绘图纸或者专用的绘图板。
2. 绘制基准线。
首先,在绘图纸上画一条水平的基准线,作为管螺纹的参考线。
基准线的长度应该足够长,以容纳螺纹的长度。
3. 绘制螺纹的截面图。
根据螺纹的规格和标准,绘制螺纹的截面图。
通常情况下,螺纹的截面图是一个三角形,可以根据螺纹的规格确定三角形的尺寸。
4. 绘制螺纹的起始点和终止点。
根据螺纹的规格和标准,在截面图上标出螺纹的起始点和终止点。
起始点和终止点应该与基准线垂直,并且在螺纹的两侧。
5. 绘制螺纹的线型。
根据螺纹的规格和标准,绘制螺纹的线型。
螺纹的线型通常是斜线,可以根据螺纹的规格确定斜线的角度和间距。
6. 标注螺纹的规格和参数。
在绘图中,标注螺纹的规格和参数是非常重要的。
通常情况下,螺纹的规格包括螺距、螺纹类型和螺纹直径。
标注螺纹的规格和参数可以使用文字或符号。
二、管螺纹的标注方法在绘制管螺纹图纸的同时,正确地标注螺纹的规格和参数也是非常重要的。
下面将介绍管螺纹的标注方法。
1. 标注螺距。
螺距是管螺纹的重要参数,表示螺纹每一圈的进给量。
在绘图中,可以使用符号“P”表示螺距,并标注在螺纹的一侧。
2. 标注螺纹类型。
螺纹的类型包括内螺纹和外螺纹,可以使用符号“G”表示内螺纹,使用符号“R”表示外螺纹,并标注在螺纹的一侧。
3. 标注螺纹直径。
螺纹的直径是管螺纹的重要参数,表示螺纹的最大外径或最小内径。
在绘图中,可以使用符号“D”表示螺纹直径,并标注在螺纹的一侧。
4. 标注螺纹的方向。
螺纹的方向是管螺纹的重要属性,表示螺纹的旋转方向。
在绘图中,可以使用符号“S”表示顺时针方向,使用符号“Z”表示逆时针方向,并标注在螺纹的一侧。
螺纹的标注方法(详细

螺纹的标注方法由于螺纹的规定画法不能表达出螺纹的种类和螺纹的要素,因此在图中对标准螺纹需要进行正确的标注。
螺纹的标记及其图样标注见表7-1所示。
表7-1 螺纹的标记及其图样标注(续表)1.普通螺纹普通螺纹用尺寸标注形式注在内、外螺纹的大径上,其标注的具体项目和格式如下:普通螺纹的螺纹代号用字母“M”表示。
普通粗牙螺纹不必标注螺距,普通细牙螺纹必须标注螺距。
公称直径、导程和螺距数值的单位为mm。
右旋螺纹不必标注,左旋螺纹应标注字母“LH”。
中径公差带代号和顶径公差带代号由表示公差等级的数字和字母组成。
大写字母代表内螺纹,小写字母代表外螺纹。
顶径是指外螺纹的大径和内螺纹的小径,若两组公差带相同,则只写一组。
表示内、外螺纹旋合时,内螺纹公差带在前,外螺纹公差带在后,中间用“/”分开。
在特定情况下,中等公差精度螺纹不注公差带代号(内螺纹:5H,公称直径小于和等于1.4mm时;6H,公称直径大于和等于1.6mm时。
外螺纹:5h,公称直径小于和等于1.4mm时;6h,公称直径大于和等于1.6mm时。
)普通螺纹的旋合长度分为短、中、长三组,其代号分别是S、N、L。
若是中等旋合长度,其旋合代号N可省略。
如图7-12所示为普通螺纹标注示例。
图7-12 普通螺纹标注示例2.传动螺纹传动螺纹主要指梯形螺纹和锯齿形螺纹,它们也用尺寸标注形式,注在内外螺纹的大径上,其标注的具体项目及格式如下:梯形螺纹的螺纹代号用字母“Tr”表示,锯齿形螺纹的特征代号用字母“B”表示。
多线螺纹标注导程与螺距,单线螺纹只标注螺距。
右旋螺纹不标注代号,左旋螺纹标注字母“LH”。
传动螺纹只注中径公差带代号。
旋合长度只注“S”(短)、“L”(长),中等旋合长度代号“N”省略标注。
如图7-13所示为传动螺纹标注示例。
图7-13 传动螺纹标注示例3.管螺纹管螺纹的标记必须标注在大径的引出线上。
常用的管螺纹分为螺纹密封的管螺纹和非螺纹密封的管螺纹。
这里要注意,管螺纹的尺寸代号并不是指螺纹大径,也不是管螺纹本身任何一个直径,其大径和小径等参数可从有关标准中查出。
管螺纹的标注

管螺纹的标注管螺纹分为密封的管螺纹和非密封的管螺纹。
按牙形角分为55°和60°两种牙型。
55°牙型角的管螺纹主要应用于输气和输水管线的接头、管件、阀门。
60°牙型角的管螺纹主要应用于机械、汽车和航空航天机械中。
一、非密封的管螺纹非密封的管螺纹,如G 1/4、G 1/2、G 1/8 G ,是 55 °的非螺纹密封管螺纹,标记G 代表圆柱螺纹.国家标准可查阅 GB/T7307-2001。
另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸代号,单位是英寸.行内人通常用分来称呼螺纹尺寸“X分管”。
一英寸等于8分,1/4 就是2分管,如此类推.G 就是管螺纹的统称(Guan),55°和60°非密封的管螺纹的划分属于功能性的,螺纹由一圆柱面加工而成。
(1)管螺纹的标记非螺纹密封的管螺纹,其标注由螺纹特征代号、尺寸代号和公差等级代号三部分组成螺纹特征代号用字母G表示;尺寸代号用阿拉伯数字表示,单位是英寸;螺纹公差等级代号,外螺纹分A、B两级,内螺纹则不加标记,只有一种级别,如:二、密封管螺纹密封的管螺纹也分为55°和60°两种牙型。
1.55°牙型角的密封螺纹(GB/T7306.1-2000)牙型角为55°的密封螺纹其螺纹副本身具有密封性(有圆柱内螺纹和圆锥外螺纹),主要应用于管子、阀门、管接头、旋塞及其他管路附件的螺纹连接。
允许在螺纹副内添加合适的密封介质,例如在螺纹表面缠胶带、涂密封胶等。
圆柱内螺纹和圆锥外螺纹外端面的倒角轴向长度不得大于1P。
注:内螺纹外端面的倒角及轴向长度大小将影响圆锥螺纹塞规对内螺纹的检验结果。
用量规检验螺纹时,读取检验数值(基准平面的位置偏差)所参照的可见平面是内螺纹的外端面或外螺纹的小端面。
(1)圆锥外螺纹基准距离的极限偏差为±T1/2(T1S是外螺纹基准距离公差,也就是基准平面位置公差),应符合表1第9、10栏的规定。
螺纹的标注

(四)螺纹的标注(普通螺纹的标注、管螺纹的标注、梯形螺纹的标注、锯齿形螺纹的标注)螺纹的标注格式:螺纹代号 --螺纹公差带代号--螺纹旋合长度代号组成。
螺纹的精度由公差带代号和旋合长度代号来共同来决定,反映螺纹加工的难易。
1.普通螺纹的标注(1)螺纹代号螺纹特征代号 M 公称直径X螺距旋向粗牙普通螺纹的螺纹代号用牙型代号“ M”及“公称直径”表示;细牙普通螺纹的螺纹代号用牙型代号“M”及“公称直径X螺距”表示。
当螺纹为左旋时,在螺纹代号后加“LH”字。
(2)螺纹公差带代号包括中径公差带代号与顶径公差带代号。
螺纹公差带代号由表示其大小的公差等级数字和基本偏差字母组成。
如 6H、6g等。
中径公差带代号与顶径公差带代号不相同则要分别标注,如M20-5g6g;若两者相同,则只标注一个代号,如M20-6g。
(3)螺纹旋合长度代号按短 (S) 、中(N) 、长(L)有三组旋合长度。
在一般情况下,不标注旋合长度,按中等旋合长度(N)来确定;必要时加注旋合长度代号S或L。
如M20-6H-S,M20-5g6g-L。
有关常用的螺纹公差等级及基本偏差如表 14-1 .2.管螺纹的标注管螺纹的标注格式:螺纹特征代号尺寸代号公差等级旋向。
管螺纹的螺纹特征代号在前面已经介绍,尺寸代号为英寸单位;对非螺纹密封的外管螺纹可标注公差等级,公差等级有A,B两种,其它管螺纹的公差等级只有一种,可省略标注;旋向代号中,若为右旋可不标注,若为左旋,用“-LH”来注明。
[例]G1 1/2“ —LH 表示用于非螺纹密封的圆柱管螺纹,尺寸代号为1 1/2 英寸,为左旋。
R1 1/2“ —LH表示用于螺纹密封的左旋圆锥外管螺纹,尺寸代号为1 1/2 英寸。
注意,在对管螺纹的标注时,要用指引线的形式进行标注。
指引线应从大径线上引出,且不得与剖面线平行。
3.梯形螺纹的标注梯形螺纹的标注格式:螺纹代号 --螺纹公差带代号--螺纹旋合长度代号。
梯形螺纹的螺纹代号由牙型代号和尺寸规格组成,若为右旋可不标注,若为左旋,用“ -LH”来注明。
螺纹的表示方法和标注

螺纹的表示法和标注螺纹若按真实投影作图,比较麻烦。
为了简化作图,国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注,就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何,螺纹牙顶圆的投影用粗实线表示;牙底圆的投影用细实线表示,在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示;在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段),剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中,表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定),此时螺杆上的倒角投影不应画出。
2.内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何,在剖视图中,螺纹牙顶圆的投影用粗实线表示,牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中,表示牙底圆的细实线只画约3/4圈,此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时,一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时,其所有图线用虚线绘制,如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接,一般用剖视图表示。
此时,它们的旋合部分应按外螺纹的画法绘制,其余部分仍按各自的画法表示。
画图时必须注意,表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线,必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关,它表明内、外螺纹具有相同的大径和相同的小径。
按规定,当实心螺杆通过轴线剖切时按不剖处理,如图9-11a所示。
图9-10 不可见螺纹的表示法图9-11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示,当需要表示或表示非标准螺纹(如方牙螺纹)时,可按图9-12、图9-13的形式绘制,既可在剖视图中表示几个牙型,也可用局部放大图表示。
管螺纹的标注方法

管螺纹的标注方法管螺纹是管道连接中常见的一种连接方式,它的密封性和连接牢固性对管道系统的运行起着至关重要的作用。
因此,在进行管螺纹标注时,需要特别注意标注的准确性和规范性,以确保管螺纹的连接质量。
下面将介绍管螺纹的标注方法,希望能对大家有所帮助。
首先,进行管螺纹标注时,需要准确测量管螺纹的直径和螺距。
管螺纹的直径是指螺纹的最大外径,而螺距是指相邻螺纹之间的距离。
通过精确测量,可以确定管螺纹的尺寸,为后续的加工和安装提供准确的数据支持。
其次,标注管螺纹时,需要使用专业的标注工具和方法。
常见的标注工具包括游标卡尺、外径千分尺等,这些工具可以帮助我们准确地测量管螺纹的直径和螺距。
在使用标注工具时,需要注意工具的精度和准确度,确保标注的数据准确无误。
另外,进行管螺纹标注时,需要按照相关标准和规范进行操作。
不同的管螺纹标准有不同的标注方法和要求,比如国际标准ISO7/1、ISO228/1等,国家标准GB/T7306、GB/T7307等,都有详细的标注要求,需要严格按照标准进行操作,确保管螺纹的标注符合规范。
此外,标注管螺纹时,需要注意标注的清晰度和可读性。
标注应该清晰可见,避免模糊或混淆,以免给后续的加工和安装带来困扰。
同时,标注应该具有良好的可读性,方便相关人员进行查阅和使用,提高工作效率和准确性。
最后,进行管螺纹标注时,需要及时记录和归档标注数据。
标注数据是管螺纹连接的重要依据,需要进行及时的记录和归档,以备日后的查阅和使用。
同时,标注数据也是管螺纹质量的重要证据,可以为管道系统的安全运行提供有力支持。
总之,管螺纹的标注方法对管道连接质量至关重要,需要我们认真对待。
通过准确测量、专业工具、严格标准、清晰可读、及时记录等方法,可以确保管螺纹标注的准确性和规范性,为管道系统的安全运行提供保障。
希望大家在进行管螺纹标注时,能够严格按照标准要求进行操作,确保管螺纹连接质量,保障管道系统的安全运行。
m8管螺纹的标注

m8管螺纹的标注
(原创版)
目录
1.M8 管螺纹的概述
2.M8 管螺纹的标注方法
3.M8 管螺纹的应用领域
正文
【1.M8 管螺纹的概述】
M8 管螺纹是一种用于连接管道的螺纹标准,其中“M”表示度量衡单位“米制”,“8”表示螺纹的直径。
在我国,M8 管螺纹主要应用于水暖、消防、石油化工等行业的管道连接,以确保管道系统的密封性和稳定性。
【2.M8 管螺纹的标注方法】
在工程图纸中,M8 管螺纹的标注方法通常包括以下要素:
a.螺纹类型:标注为“M8”;
b.螺纹长度:用“L”表示,例如“L100”表示螺纹长度为 100 毫米;
c.螺纹牙距:用“P”表示,例如“P10”表示螺纹牙距为 10 毫米;
d.螺纹角度:用“α”表示,例如“α60”表示螺纹角度为 60 度;
e.螺纹公差:用“tol”表示,例如“tolⅢ”表示螺纹公差为Ⅲ级。
【3.M8 管螺纹的应用领域】
M8 管螺纹广泛应用于以下领域:
a.水暖行业:用于连接暖气片、锅炉等设备,以实现热水供应和温度调节;
b.消防系统:用于连接消防栓、消防管道等设备,以保障火灾现场的
灭火用水供应;
c.石油化工:用于连接输油管道、储油罐等设备,以确保石油化工生产的安全和稳定。
总之,M8 管螺纹作为管道连接的重要标准,在多个领域发挥着重要作用。
管螺纹的标注

首先明确的是:英制螺纹;最常用的分为两大类:圆柱管螺纹(G)与圆锥管螺纹(ZG)新国标标注为:圆柱管螺纹(RP)与圆锥管螺纹(R或RC)你可以用你所知道的已知条件,对照手册中的标准螺纹的一切数据,如果逐项都能吻合,才能确定。
可以查化学工业出版是社出版的:机械设计手册你说的:外径14.2四牙的螺距5.6,肯定矛盾,这种螺纹不可能存在实例:1/4-28 UNF-1B 这是一个英制螺纹的标注1/4 是螺纹公称直径28 是指每一英寸28个牙,即牙距为1/28 英寸,25.4mm/28。
UN 是螺纹的标准牙型,牙顶角为60度。
螺纹标准的一种,按夕外形分圆柱、圆锥两种;按牙型角分55°、60°两种。
螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英寸。
一时等于8分,1/4 时就是2分,如此类推。
国夕卜常用英制螺纹的代号、名称和标准号:B.S.W. 标准惠氏粗牙系列,一般用途圆柱螺纹B.S.F. 标准惠氏细牙系列,一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列,一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹以上为英国标准BS84 牙型角为55°的英制螺纹UN恒定螺距系列的统一螺纹UNC粗牙系列的统一螺纹UNF细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR圆弧牙底恒定螺距系列的统一螺纹UNRC圆弧牙底粗牙系列统一螺纹UNRF圆弧牙底细牙系列统一螺纹UNREF圆弧牙底超细牙系列统一螺纹UNRS圆弧牙底特殊系列统一螺纹以上为美国标准ANSIB1.1标准牙型(牙底是平的或随意倒圆的)的内、夕外螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、NRS只用于夕外螺纹而没有内螺纹NPT②一舟殳用途的锥管螺纹NPSC管接头用直管螺纹NPTR导杆连接用锥管螺纹NPSM机械连接用直管螺纹NPSL锁紧螺母用直管螺纹NPSH软管连接用直管螺纹以上为美国标准ANSIB1.20.1牙型角为60°的英制管螺纹NPTF干密封标准型锥管螺纹美国标准ANSIB1.20.3 I型PTF-SAE SHORT干密封短型锥管螺纹美国标准ANSIB1.20.3 II型NPSF 干密封标准型燃油用直管内螺纹美国标准ANSIB1.20.3 III 型NPS1干密封标准型一般用直管内螺纹美国标准ANSIB1.20.3 IVACME③ 一舟殳用途的梯形螺纹美国标准ANSIB1.5牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
管螺纹标注方法
螺纹的标注方法一般概述 [文本] 1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法,没有完全表示出螺纹要素及其精度等,因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为: 螺纹特征代号 (牙型) 尺寸代号、 (大径、导程、螺距、线数)、公差带代号(顶径中径)、旋合长度代号(短、中、长三种)、旋向代号(左旋右旋)。
标准螺纹的代号直接作为尺寸文字标注,管螺纹的尺寸代号是定性的因此用引线引出标注,引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号,需要标准每一个尺寸,技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法 [文本] 1、对于单线普通螺纹标注格式为(GB/T197-2003 2004 年执行) : [文本] 对于粗牙普通螺纹,不标注螺距,如 M16,表示为粗牙普通螺纹,螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距,如
M16X1.25 表示为细牙普通螺纹,螺距为 1.25。
公差代号按照: 中径顶径的顺序标注,表示螺纹连接时的松紧程度,用数字字母表示,数字代表精度等级,数字越小、精度越高,制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹(杆)要比内螺纹(孔)要小一些。
外螺纹用小写字母表示,只有 e、f、g、h 四个字母,离 h 越近,间隙越小。
内螺纹用大写表示,只有 G, H 两。
个字母。
如果中径和顶径的公差代号相同,标一个就可以了。
旋合长度分为短、中、长三种,代号分别用 S、N、L 表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向,左旋标注 LH。
2、对于多线普通螺纹标注格式为: 对于多线螺纹用 Ph 导程 P(螺距)的标注方式表示,如 M20XPh6P2。
螺纹的线数一般不用标注,隐含在导程和螺距之中,如果要表示的话,可在后面增加括号说明
(例如双线为 two starts;三线为 three starts;四线为 four starts),标注的线数必须使用英文。
上面的例子可以改为:M14XPh6P2( three starts)-7H-L-LH。
梯形螺纹的标注方法 [文本] 标准螺纹的标注方法更新时间不一样,有些还不太统一。
梯形螺纹的标准为 GB/T 5796.4-1986,跟原来的普通螺纹的标准一样(标注格式)。
其标注格式如下:(对于原来的老图,包括普通螺纹大家也应该认识)。
螺纹特征代号大径× 导程(P 螺距)旋向—公差代号—旋合长度代
号。
梯形螺纹的特征代号为:Tr。
例如:大径 40,导程 14、螺距 7、左旋、中径顶径公差代号为 7e,中等旋合长度的梯形螺纹的标注为: Tr40× 14(P7)LH-7e。
对于单线螺纹,大径后面直接标螺距数值即可。
如大径 40,螺距 7、单线、右旋、中径顶径公差代号为 7e,中等旋合长度的梯形螺纹的标注为: T r40× P7-7e 注意右旋螺纹不标旋向。
注意:新的梯形螺纹标准的颁布,有可能和普通螺纹标一致的趋势。
目前的设计应该按照上面的方法进行设计。
非密封管螺纹的标注方法
[文本] 55 度的非密封的管螺纹(GB7307-2001) 标注格式: 螺纹特征代号 G
尺寸代号公差等级—旋向尺寸代号为管螺纹的定性数据,不是真正的大径尺寸,用英寸
表示,但标注时不标注英寸的两撇("),因此管螺纹尺寸标注中的尺寸
代号表示的一个无量纲的数据,不是毫米,与一般的尺寸标注不同。
这种管螺纹外螺纹的公差等级只有 A、B 两种,注意这只是一个代号,与普通螺纹的概念还不一样。
非螺纹密封的管螺纹,内螺纹的公差代号只有一种,一般不标注。
旋向的标注与普通螺纹相同,右旋不标注,左旋标注 LH。
如:G1/2A, 表示非螺纹密封的管螺纹外螺纹,右旋; G1/2-LH, 表示非螺纹密封的管螺纹内螺纹,左旋; 对于装配图中的非螺纹密封的管螺纹:只标外螺纹的标记。
用螺纹密封的管螺纹
[文本] 55 度的用螺纹密封的管螺纹圆柱内螺纹与圆锥外螺纹的标准
GB/T7306.1-2000; 圆锥内螺纹与圆锥外螺纹的标准 GB/T7306.2-2000;
1、圆锥外螺纹特征代号: 与圆柱内螺纹配合(旋合)的圆锥外螺纹特征代号为:R1,如 R13; 与圆锥内螺纹配合(旋合)的圆锥外螺纹特征代号为:R2,如 R23;
2、圆锥内螺纹的特征代号为:Rc,如 Rc3/4; 圆柱内螺纹(55 度管螺纹)的特征代号为:Rp, 如 Rp3/4。
3、内外管螺纹只有一种公差带代号,因此省略不标。
4、螺纹副:尺寸代号只注写一次。
如 Rc/R23/4,Rc 只能和 R2 旋合; Rp/R13/4, Rp 只能和 R1 旋合;
5、R1 和 R2 的区别:待查。
6、左旋时加 LH。
60 度密封管螺纹 [文本] 1、60 度圆锥内外螺纹 GB/T12716-2002 螺纹特征代号:NPT 。
如:NPT6; 2、圆柱内螺纹:GB/T12716-2002 螺纹特征代号:NPSC 。
如
NPSC3/4。
3、左旋时加 LH。
锯齿形螺纹 [文本] 锯齿形螺纹的标准为
GB/T13576-1992。
1、锯齿形螺纹的特征代号为:B。
2、其他的规则同梯形螺纹。
如:B40× 7-7a 表示锯齿形外螺纹,大径 40,螺距 7,单线,中径顶径公差代号7a; B40× 14(P7)LH-8c-L 表示锯齿形外螺纹,大径 40,导程 14、螺距 7,左旋、中径顶径公差代号 8c , 长旋合长度
RP,英制密封圆柱内螺纹 Rc,英制密封圆锥内螺纹 R,英制密封圆锥外螺纹R1,
与英制密封圆柱内螺纹配合 R2,与英制密封圆锥内螺纹配合。
