《机械制图（第六版）》是由大连理工大学工程图学教研室主编，高等教育出版社2007年出版的“十一五” 国家级规划教材。该教材可作为高等学校机械类各专业的教材，也可供其他类型学校有关专业选用。
该版具有以下特点：
作者简介
胡青泥，大连理工大学教师。
高菲，女，硕士，大连理工大学机械工程学院副教授。1993年7月学士毕业于长春光机学院机电一体化专业。 1996年7月硕士毕业于大连理工大学机电控制专业。
戴恒震，男，博士，大连理工大学光电工程与仪器科学学院副教授、硕士生导师、德国斯图加特大学访问学 者、中国图学会数字化专业委员会委员及中国图学会科普专业委员会委员。从事工程图教研工作，科研方向为仪 器技术、机械设计、机械电子及特种加工。
2007年7月13日，该教材由高等教育出版社出版。
内容简介
该教材内容包括制图的基本知识和基本技能、计算机造型和绘图基础（Inventor和AutoCAD）、组合体、轴 测图、机件的图样画法、零件图、标准件与常用件、装配图以及附录（简化表示法、螺纹等标准结构、螺纹紧固 件等标准件、极限与配合等国家标准）。
该教材内容包括制图的基本知识和基本技能、计算机造型和绘图基础（Inventor和AutoCAD）、组合体、轴 测图、机件的图样画法等。
成书过程
该教材是根据教育部高等学校工程图学教学指导委员会2005年制定的“普通高等院校工程图学课程教学基本 要求”，吸取近年来（截止2007年）教育改革的成功经验和专家及广大使用者的意见,在《机械制图（第五版）》 的基础上修订而成的。
UG(三维造型设计)课程标准

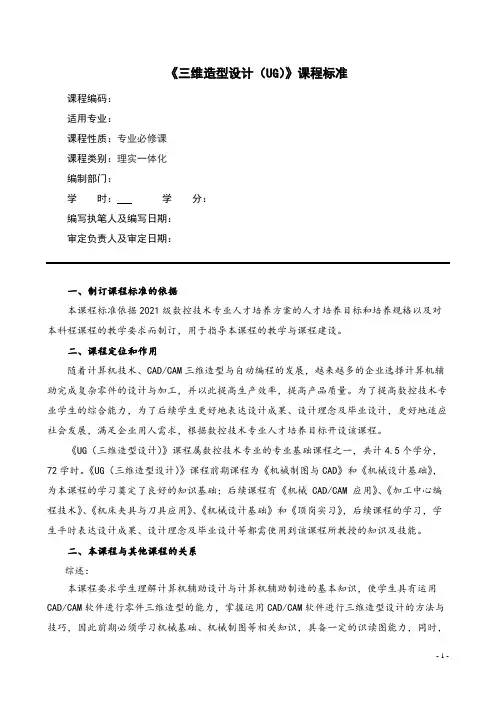

《三维造型设计（UG）》课程标准课程编码：适用专业：课程性质：专业必修课课程类别：理实一体化编制部门：学时：学分：编写执笔人及编写日期：审定负责人及审定日期：一、制订课程标准的依据本课程标准依据2021级数控技术专业人才培养方案的人才培养目标和培养规格以及对本科程课程的教学要求而制订，用于指导本课程的教学与课程建设。
二、课程定位和作用随着计算机技术、CAD/CAM三维造型与自动编程的发展，越来越多的企业选择计算机辅助完成复杂零件的设计与加工，并以此提高生产效率，提高产品质量。
为了提高数控技术专业学生的综合能力，为了后续学生更好地表达设计成果、设计理念及毕业设计，更好地适应社会发展，满足企业用人需求，根据数控技术专业人才培养目标开设该课程。
《UG（三维造型设计）》课程属数控技术专业的专业基础课程之一，共计4.5个学分，72学时。
《UG（三维造型设计）》课程前期课程为《机械制图与CAD》和《机械设计基础》，为本课程的学习奠定了良好的知识基础；后续课程有《机械 CAD/CAM 应用》、《加工中心编程技术》、《机床夹具与刀具应用》、《机械设计基础》和《顶岗实习》，后续课程的学习，学生平时表达设计成果、设计理念及毕业设计等都需使用到该课程所教授的知识及技能。
二、本课程与其他课程的关系综述：本课程要求学生理解计算机辅助设计与计算机辅助制造的基本知识，使学生具有运用CAD/CAM软件进行零件三维造型的能力，掌握运用CAD/CAM软件进行三维造型设计的方法与技巧，因此前期必须学习机械基础、机械制图等相关知识，具备一定的识读图能力，同时，本课程又为后续学生学习仿真加工技术，平时表达设计成果、设计理念及毕业设计等提供了重要的知识和技能基础。
前期课程与本课程的关系一览表后续课程与本课程的关系一览表四、课程学习目标（一）专业核心素养本课程培养的专业核心素养主要包括精益求精的精准意识、创新思维、分析问题及解决问题的能力和高度的责任担当四个方面。
机械制图之三维绘图基础知识(ppt 215页)
选择对象:↙（选择对象结束） 指定拉伸高度或[路径(P)]: P↙ 选择拉伸路径或[倾斜角]: （选择路径） 路径已移动到轮廓中心。 （信息提示）
命令:
7.2.8 用REVOLVE命令旋转二
2．输入命令
① 从“实体”工具栏中单击“圆锥体”按 钮。 ② 选择“绘图”→“实体”→“圆锥体” 命令。 ③ 从键盘输入命令：cone
3．命令操作
（1）圆锥体（缺省项）
命令: cone ↙ 当前线框密度: ISOLINES=4 （信息提示） 指定圆锥体底面的中心点或 [椭圆(E)] <0,0,0>: （指定圆锥体的底面中心点）↙ 指定圆锥体底面的半径或 [直径(D)]: （输入圆锥 体底面的半径）↙ 指定圆锥体高度或 [顶点(A)]: （输入圆锥体高度） ↙ 命令:
3．命令操作
（1）指定两对角点和高度（缺省项）
命令: box ↙
指定长方体的角点或[中心点(CE)] <0,0,0>:（指 定长方体的一个角点）↙
指定角点或[立方体(C)/长度(L)]:（指定长方体的 另一个角点）↙
指定高度:（输入正值将沿当前UCS的Z轴正方向 绘制高度。如果输入的是负值，则沿Z轴的负方 向绘制高度。）↙
维图形生成三维实体
1．功能
REVOLVE命令用于将闭合曲线绕一条旋 转轴旋转生成回转三维实体。该命令可以旋转闭 合多段线、多边形、圆、椭圆、闭合样条曲线、 圆环和面域，不能旋转包含在块中的对象，不能 旋转具有相交或自交线段的多段线，且该命令一 次只能旋转一个对象（如图7-15所示）。
机械制图——三维绘图基础
调用存储的UCS系统成为当前的坐标系。
⑥保存：
存储当前坐标系，在提示下，输入要存储的名称。
⑦删除：
删除已存储的坐标系。
⑧应用：
将当前Ucs应用到指定的视口或所有活动视口。
⑨？：
列表显示Ucs的详细资料。
⑩（W）：
将Ucs设置成世界坐标系统。
以上选项都可在UCS工具栏查找到。
三、三维视点设置
三维视点：就是在计算机上设置观察三维图形的方向和角度。
*图标：“实体”工具栏 图标
例：由矩形拉伸四棱台。
注意：
（1）被拉伸多义线包含的顶点数不能少于3个，且不能多于500个。
（2）不能拉伸自交叉或重叠的多义线。
（3）如果输入的高度为负值，则实体将沿Z轴负方向拉伸。
2、旋转实体
条件：
（1）用于旋转生成实体的二维对象可以是圆、椭圆、二维多义线、样条曲线等。
*菜单：绘图(Draw)→实体(Solid)→圆环体(Torus)
*图标：“实体”工具栏 图标
二、由二维图形创建三维实体
1、拉伸实体
条件：
（1）可以拉伸成为三维实体的二维图形为闭合多义线、3D多义线、圆和椭圆。
（2）用来拉伸的多义线必须是封闭的一个对象。
调用：
*命令行：Extrude或EXT；
*菜单:绘图(Draw)→实体(Solid)→拉伸(Extrude)；
（2）可以方便地从三维模型生成二维工程图。
（3）三维模型具有完整的几何信息和各表面的相对位置等，更容易与计算机辅助制造（CAM）连接起来。
二、用户坐标系UCS在三维绘图中的应用
1、控制UCS图标的可见性和位置的方法
（1）菜单：视图→显示→UCS图标→开（或“原点”、“特性”）
机械图形设计--三维绘图PPT(86张)
中文版AutoCAD 2009机械图形设计
(4) 改变视点 从菜单浏览器选择“视图”|“三维视图”|“东北等轴测”命令，得到的结果如下图 所示。
以视点(1,1,1)观察实体
中文版AutoCAD 2009机械图形设计
(5) 倒角 执行CHAMFER命令，结果如图所示。
(6) 创建键槽 ●新建UCS
(c) ISOLINES=20 更改系统变量ISOLINES及后面介绍的FACETRES和DISPSILH的值后，需要 执 行 REGEN 命 令 重 新 生 成 图 形 ， 才 能 够 显 示 设 置 后 的 效 果 。 选 择 “ 视 图”|“重生成”命令可执行REGEN命令。
8.3.2 系统变量FACETRES
(4) 创建直径为30的圆柱体
(5) 创建直径为6的小圆柱体
中文版AutoCAD 2009机械图形设计
(6) 阵列
(7) 旋转UCS
(8) 创建直径为24的圆柱体
(9) 创建直径为16的圆柱体， 结果如右图所示。
中文版AutoCAD 2009机械图形设计
(10) 布尔操作 ●并集操作 ●差集操作 执行结果如图(a)所示。对其以真实视觉样式显示，得如图(b)所示的结果。
●继续建立新UCS
中文版AutoCAD 2009机械图形设计
AutoCAD实例教程-制作机座立体造型——三维编辑
9.3相关知识
9.3相关知识
执行【三维旋转】命令后，其命令行操作如下。
命令:
_3drotate
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象:
选择对象: 指定基点:
拾取旋转轴: 指定角的起点或键入角 度:
//选择图9-4所示的对象 //Enter，结束选择
//捕捉如图9-5所示的圆心 //在如图9-6所示方向上单击左键，定位旋转轴
// Enter
//YZEnter，激活【YZ平面】 选项
//捕捉如图9-3所示的圆心 // Enter，结束命令
9.3相关知识
图9-2 选择对象
图9-3 镜像结果
9.3相关知识
03.镜像结果如图9-4所示。
图9-4 捕捉中点
9.3相关知识
2.三维旋转
执行【三维旋转】命令主要有以下几种方式。 1）单击菜单【修改】/【三维操作】/【三维旋转】命令。 2）单击【建模】工具栏或上【修改】面板上的 按钮。 3）在命令行输入3drotate后按Enter键。
另外，具体的建模过程中，需要注意配合拉伸数据的正确输入以 及UCS的正确使用技巧。
9.3相关知识
9.3.1 三维操作 1.三维镜像
执行【三维镜像】命令主要有以下几种方式。 1）单击菜单【修改】/【三维操作】/【三维镜像】命 令。 2）在命令行输入Mirror3D后按Enter键。 3) 单击【常用】选项卡/【修改】面板上的 按钮。
9.3相关知识
4.三维阵列
执行【三维阵列】命令有以下几种方法。 1）单击菜单【修改】/【三维操作】/【三维阵列】命令。 2）单击【建模】工具栏上或【修改】面板上的 按钮。 3）在命令行输入3Darray后按Enter键。
三维造型设计在《机械制图》教学中的应用共6页word资料
三维造型设计在《机械制图》教学中的应用【Abstract】This paper analyzes the existing teaching methods of the mechanical drawing course and their own characteristics. For the integration of the mechanical drawing course and 3D modeling design of CAD， two courses are combined in the teaching contents and taught at the same time， supporting and complementing each other. It makes students have the ability not only to draw and read 2D mechanical drafting， also to master the preliminary 3D modeling design of modern mechanical design by this method， so it could adapt to the need of modern engineering design and manufacture.0 引言随着三维CAD/CAM技术的发展和应用的日益推广，工程和制造业的思维方式及工作方法都发生了很大变化，使工程设计和制造的基本理论与技术发展得到了很大提升。
现代生产企业对工程技术人员掌握三维造型设计技术有着迫切需求，因为现代三维CAD技术为产品设计、制造提供了强大的三维平台。
计算机应用技术不但可以替代绘图工具，更是空间设计和思维的工具和手段。
这些发展现状要求以培养工程技术人员为己任的工科高等院校必须改革教学课程和教学模式，以适应社会对人才的需求。
机械制图三维操作
三维部分菜单的操作：视图：（视图菜单下有如下视图）六个平面视图：俯视图、仰视图、左视图、右视图、主视图（又名前视图）、后视图四个等轴侧视图：西南等轴侧视图、东南等轴侧视图、东北等轴侧视图、西北等轴侧视图；此四个视图均从45度对角线去看图形。
三视图：平面、立面、侧面三面相互垂直。
正面做为主视图，只有确定主视图后才可以是左视图。
哪个面参数较多则一般就将哪个面定为主视图，然后是其他视图。
反应户型图一般用俯视图平面图三视图结构：主视图和俯视图为长对正主视图和左视图为高平齐俯视图与左视图为宽相等。
中国标准：左视图放在右面，右视图放在左面。
图形一般由四种视图：一、正常的正交视图二、全剖视图三、半剖视图四、局部剖视图轴测图的方向：上北、下南、左西、右东（视图的看法，西南从45度看）。
实体工具栏：3个基本体系（长方体、球体、圆柱体）、圆锥体、楔体、圆环的绘制拉伸建模：（前提：必须是首尾相连的封闭体）默认操作为给一个高度也可给拉伸角度，拉伸角度定义：给正值越来越小，给负值越来越大；沿路径进行拉伸：要和图形垂直并且只能在X、Y面上进行绘制实例：椅子的制作等旋转建模：有三个参数可选，但是一般不用。
基本操作：以两点确定一条轴旋转。
实例：碗的制作、圆桌的绘制等剖切：选择对象之后有如下提示：指定切面上的第一个点，依照[对象(O)/Z 轴(Z)/视图(V)/XY 平面(XY)/YZ 平面(YZ)/ZX 平面(ZX)/三点(3)] <三点>“对象”是以一个对象（圆、椭圆、圆弧、二维样条曲线或二维多段线）来剖切实体；“Z 轴”是以平面Z 轴(法向) 上的点来剖切实体；“视图”是在视图当中在实体上指定三个点来剖切实体；“XY平面”以XY平面来剖切实体；“YZ平面”以YZ平面来剖切实体；“ZX 平面”以ZX平面来剖切实体；“三点”指定三点确定一个面来剖切实体（三点在一条直线上形成无数个面）切割：和剖切的操作一样，不同的是切割不会将实体分割，而是在分割处形成一个平面；等同于截面，只提取截面，而不是真的将物体切开。
机械产品三维造型设计课程标准
机械产品三维造型设计(U G)(机制)课程标准(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《机械产品三维造型设计（UG）》课程标准（一）课程性质与任务机械产品三维造型设计是三年制高职机械设计与制造专业的一门核心专业课。
本学习领域是以工作任务为导向。
此学习领域所对应的工作任务主要是：掌握绘制二维图形的方法和技巧、实体建模、三维建模技巧、曲面设计的方法和技巧、参数化模型、组件装配设计的基本方法、工程图的创建方法、机构仿真设计、典型零件的模具设计技巧。
它的前修学习领域有，机械制图及计算机绘图、机械零件测绘，后续学习领域有机床夹具设计、顶岗实习。
（二）课程教学目标1.知识目标（1）专业能力①能理解UG的设计思想；②能够绘制二维图形；③能够掌握实体建模、三维建模技巧、参数化模型、曲面设计的方法和技巧；④能够进行组件装配设计；⑤能够进行工程图的创建方法、机构仿真设计、典型零件的模具设计。
（2）方法能力①具有自主学习的能力；②具有合理制定工作计划的能力的能力；③具有查阅资料，文献获取信息的能力；④扩展相应的信息收集能力；⑤具有较好的分析和解决问题的方法能力；（3）社会能力①具有较强的口头与书面表达能力、人际沟通能力；②对工作的整体组织和寻求解决方法的能力；③具有良好的行为规范和职业道德；④具有团队协作的精神；⑤具有良好的心理素质和克服困难的能力；⑥能够具备较强的责任感和严谨认真的工作作风。
2.能力目标（1）绘制二维图形的方法和技巧的能力；（2）实体建模、三维建模技巧的能力；（3）曲面设计的方法和技巧；（4）参数化模型、组件装配设计的基本方法；（5）工程图的创建方法、机构仿真设计、典型零件的模具设计技巧。
3.素质目标（1）解决实际问题、独立学习新软件、实际动手能力和创新能力；（2）培养认真、严谨的治学态度；（3）培养职业道德观念、增强责任感、沟通协调、团队协作的能力。
三维建模技术在机械制图课程教学中的应用
三维建模技术在机械制图课程教学中的应用随着技术的发展和应用的广泛，三维建模技术在机械制图课程教学中的应用变得越来越重要。
本文将探讨三维建模技术在机械制图课程教学中的应用，并讨论其优势和限制。
一、提供更直观的学习方式。
传统的机械制图课程通常以平面图为主要教学内容，学生通过平面图来理解物体的形状、尺寸和结构等信息。
有时候仅凭平面图很难理解一个物体的真实形态。
而三维建模技术可以帮助学生生成非常逼真的三维模型，通过旋转、放大、缩小等操作，让学生更直观地理解物体的形状和结构。
二、提供更多的设计交互方式。
传统的机械制图主要依靠绘图工具（如铅笔、尺子、量角器等）进行制图，学生通常需要通过纸张和工具来表达和沟通自己的设计意图。
而三维建模技术可以帮助学生使用计算机软件进行设计，在虚拟环境中完成制图工作，使得设计过程更加方便和灵活。
学生可以使用鼠标、键盘等设备进行创作和修改，同时还可以通过虚拟现实设备，如3D打印机、扩展现实眼镜等，实现更高级的设计交互。
三、提供更多的设计工具和功能。
传统的机械制图主要以二维平面图为主要表达方式，学生通常只能通过线条、符号、标注等方式来表达和描述物体的形状和尺寸等信息。
而三维建模技术可以为学生提供更多的设计工具和功能，例如模型库、零件生成、装配设计等，在设计过程中，学生可以通过简单的操作，快速生成各种复杂的零件和装配，提高学生的设计能力和创造力。
四、提供更高效的设计和验证方式。
在传统的机械制图课程中，学生常常需要进行多次修正和验证，这不仅浪费时间，还容易引起不必要的错误。
而三维建模技术可以帮助学生通过设计软件进行实时的设计和验证。
学生可以在三维模型上进行修改和测试，即时获取设计结果和反馈，大大提高了设计效率和准确性。
一、技术门槛较高。
三维建模技术通常需要学习相应的软件和操作技巧。
尤其对于一些技术水平较低或没有相关背景的学生来说，学习和掌握这些技术可能会有一定的困难。
二、软硬件设备要求高。
机械制图-AutoCAD三维绘图基础
3观察三维模型
3）用ViewCube工具进行观察三维实体
3观察三维模型
4）用三维动态观察器观察三维实体
方法一：在AutoCAD右边的导航栏中选择 后按 住鼠标左键可进行三维动态旋转，结束后按鼠标右键退 出；
方法二：同时按住Ctrl键和鼠标左键，就可 进行三维动态旋转。
4视觉样式
二、绘制三维实体和曲面
例11-4：已知弹簧的旋向为右旋，圏数为5，簧丝直径为 3，节距为6，创建弹簧的三维实体。
3通过扫掠创建三维实体和曲面
1）绘制螺旋线
切换到左视图，选择绘图面板下的螺旋线
，
拾取一点作为螺旋线底面的中心，然后输入“15”作为
螺旋线底圆半径，回车默认顶圆半径也为15，输入“T”
回车，输入圈数“5”，输入“H”回车，再输入“6”
AutoCAD三维绘图基础
目录
1 基本概念 2 绘制三维实体和曲面 3 绘制三维网格曲面 4 三维图转二维平面图 4装 配 实体
一、基本概念
装配图是用来表达机器（或部件）的工作原理、装配 关系、传动路线、连接方式以及主要零件的基本结构的图 样。
装配图是表达设计思想、指导生产及进行技术交流 的重要技术文件。
1通过拉伸创建三维实体和曲面
如果要将多条线段围成的图形拉伸成实体，则需先 把它们创建成面域，再作拉伸。面域的创建方法有如下 两种：
第一种，利用面域命令 （或键入REG），必 须是一个闭合的曲线环才能创建成面域。
生成2个面域（两个圆） 生成0个面域
1通过拉伸创建三维实体和曲面
第二种，利用边界命令 （或键入BO），边界命 令类似图案填充命令，只要图形封闭即可创建面域，。
1三维图形的分类
线框模型
机械制图中三维CAD教学方法的探讨
机械制图中三维CAD教学方法的探讨[摘要]三维cad技术的教学，不仅是让学生掌握绘制二维工程图纸，还要掌握计算机三维造型设计原理和方法。
传统机械制图教学内容与三维cad技术之间存在着名词术语、理论方法、空间思维过程等方面的差异。
如何将cad技术思想、方法融入到传统机械制图的教学中，为培养学生的空间想象能力、创新思维能力和工程素质奠定基础，论文就cad教学的实践开展了相关的实践和探讨。
[关键词]三维cad 机械制图教学方法一、前言随着工业社会向信息社会的转型，围绕提高产品设计制造的创新能力，三维cad/cae/cam等现代设计制造技术迅速得到推广和应用，制造业信息化的发展成为必然趋势。
制造业信息化将信息技术、自动化技术、现代管理技术与制造技术相结合，改善产品开发、生产制造和管理等环节，提高生产效率、提升创新能力，带动产品设计方法、设计工具、制造技术的创新和企业间协作关系的创新，从而实现产品设计制造和企业管理的信息化、生产过程控制的智能化、制造装备的数控化，全面提升我国制造业的竞争力。
二、机械制图的现状受计算机技术发展的制约，传统机械设计、制造都是依据二维投影视图开展。
然而设计构思开始于三维构形，制造的结果又是设计构思的三维实体再现。
在设计的“开始”和制造的“结果”之间，却依靠二维投影视图特定的工程语言来传递信息、表达思想、指导“三维”实体的制造，二维图的表达信息极不完整，而且绘图、读图要经过专门训练的人来进行，这实在是一种迫不得已的“翻译”。
在这样的信息传递与转换过程中，表达内容抽象不具体、非专业技术人员看不懂，传递信息不准确，可能会导致信息传递的多义性、欠缺性等差错。
三维cad技术符合人的设计思维习惯，整个设计过程完全可以在三维模型上讨论，能够让我们在平面显示器上构造出三维立体的设计模型，直观形象。
而且三维cad技术可以保留设计过程的中间结果，便于开展优化设计，进行应力/应变分析、质量属性分析、空间运动分析、装配干涉分析、nc编程及可加工性分析、二维工程图的自动生成、外观造型效果评价等工作。
课程标准《机械制图》
《机械制图》课程标准课程编码：适用专业：机械类课程性质：专业基础课课程类别：编制部门：学时：学分：编写执笔人及编写日期：审定负责人及审定日期：一、制订课程标准的依据本课程标准依据2021级相关专业人才培养方案的人才培养目标和培养规格以及对本科程课程的教学要求而制订，用于指导本课程的教学与课程建设。
二、课程定位和作用本课程是机电类和汽车类专业的专业基础课程之一,是学习后续课程的重要基础。
通过本课程的学习,使学生熟悉机械制图国家标准，掌握机械制图的一般知识，具备识读与绘制中等复杂程度的零件图和简单装配图的能力，具备零件测绘和识读第三角投影机械图样的初步能力，能熟练绘制中等复杂程度的零件图。
本课程一是培养学生具备相关技术岗位所必需的职业能力、职业素质以及创新意识，二是培养学生初步具有机械图样识读、分析、绘制能力。
为学生将来从事实际的机电和汽车行业相关工作奠定良好的基础。
三、本课程与其他课程的关系综述：本课程要求学生具备识读与绘制中等复杂程度的零件图和简单装配图的能力，具备零件测绘和识读第三角投影机械图样的初步能力，能熟练绘制中等复杂程度的零件图。
因此前期必须学习高中立体几何基础课程、计算机基础课程。
同时，本课程又为学生后续进行三维造型设计、汽车发动机构造与拆检装技术、汽车底盘结构与拆检装技术、汽车装配与调试等课程的学习和训练提供重要的知识和技能基础。
前期课程与本课程的关系一览表序号前期课程名称为本课程的学习应具有的主要能力1计算机基础运用计算机操作运行软件能力2立体几何空间想象能力后续课程与本课程的关系一览表序号后续课程名称需要本课程培养的主要能力1UG（三维造型设计）二维草图识读、分析与绘制能力2汽车发动机构造与拆检装技术零件和装配图纸识读能力3汽车底盘结构与拆检装技术零件和装配图纸识读能力4汽车装配与调试零件和装配图纸识读能力四、课程学习目标（一）专业核心素养本课程培养的专业核心素养主要包括精益求精的精准意识、创新思维、分析问题及解决问题的能力和高度的责任担当四个方面。
浅谈三维制图在机械设计制造中的重要性
浅谈三维制图在机械设计制造中的重要性作者：汪展翔来源：《科学与财富》2018年第34期摘要：近几年来，机械设计制造得到了快速的发展，机械设计图样的制作要求也越来越高。
传统的二维制图由于其无法立体化展示机械零件效果，在工业化设计生产中逐渐被三维制图所取代。
本文阐述了三维制图的概念及常用软件，并进一步分析了三维制图在机械设计中的重要性，对机械设计及制作的数字化发展具有一定的指导意义。
关键词：机械；设计；三维；制图1.引言在现代工业生产和机械设计中都需要根据图样进行制造和施工，设计者通过图样了解机器设备的结构和性能，进而操作、维修或者保养。
而三维制图相比较二维制图能大大提升设计人员的设计速度，能很大层度上提高产品的设计质量，极大保障设计的立体效果和设计的完整性。
同时三维软件能够很好的体现机械设计品的外观、曲面设计等，因此三维机械制图是交流传递技术信息、思想的媒介和工具，可见三维制图在机械设计制造中具有重要的作用，是工程界通用的技术语言。
2.三维机械制图三维机械制图是指运用三维制图软件，使用一定的制图方法，根据机械产品实际的尺寸，在制图软件中进行三维机械产品数字化。
机械制图设计的内容是几何图形学，它是二维图形的延伸和应用，在机械设计制造及自动化中有着极其重要的作用。
传统的二维制图以CAD为代表的已经不能满足现在机械设计日益提升的要求，三维模型因其更加立体的制图效果，在机械三维制图数字化中有着更广阔的应用前景。
常见的机械三维制图软件主要有：Pro/E、UG、solidworks、Catia等，这些软件大都可以运用在在机械设计制造领域，尤其在模具、汽车、机械零件等设计行业，三维设计的曲面设计以及外观造型参数化驱动特性，在很大层度上改变了从业设计人员的设计习惯和思维，使得设计产品过程与最终成品紧密相连。
3. 三维制图在机械设计中的重要性3.1促进机械设计信息化发展。
随着经济全球化时代的到来，国外机械制造业逐渐向中国转移，资金、技术以及人才等都大量涌入，给国内机械制造业带来了不大不小的冲击。
AutoCAD2007机械制图教程-7三维绘图和三维图形编辑-工程
