2014年浙江省中国计量大学热工基础考研真题

合集下载

热工基础中国计量大学 2017年硕士研究生考研真题

工程热力学部分（共75分）一、选择题（每题2分，共16分）：1、气体常数R（）gA．与气体种类有关，与状态无关B．与状态有关，与气体种类无关C．与气体种类和状态均有关D．与气体种类和状态均无关2、关于湿空气，下列说法正确的有（）A．绝对湿度为100%的湿空气为饱和空气B．相对湿度为100%的湿空气为饱和空气C．含湿量为100%的湿空气为饱和空气D．绝热饱和湿度总是低于露点温度3、气体在某个过程中吸收了64kJ热量，同时热力学能增加了94kJ，该过程为（）A．膨胀过程B．压缩过程C．等容过程D．等温过程4、未饱和湿空气中的水蒸气处于（）A．未饱和状态B．过热状态C．湿蒸汽状态D．饱和状态5、工程上蒸汽动力装置未采用卡诺循环的原因为（）A．卡诺循环的工质只能是理想气体B．循环放热量太大，吸热量太小C．不能实现等温吸热和等温放热D．湿饱和蒸汽区温限太小且压缩两相介质困难6、实际气体的压缩因子（）A．大于1 B．小于1C．等于1 D．可大于、小于、等于17、理想气体绝热节流后，其状态参数变化为：（）A．熵增大，焓不变，温度不变B．熵增大，焓不变，温度不定C．压力降低，焓不变，熵不变，D．压力降低，熵增大，焓增大8、热力学第二定律的表述为：（）A．第一类永动机不可能制造成功B．不可能把热从低温物体传到高温物体C．不可能从单一热源吸热，使之完全变为有用功D．以上答案均不对二、填空题（每空2分，共22分）1、在定熵流动中若喷管进口气体流速低于当地音速，如果使气体增速，则需要选择（）喷管或者（）喷管；2、简单热力系统的热力学能包括（）和（）；3、实现可逆过程的条件是（）和（）；4、冬天用暖气取暖，如果不采用其它措施，则室内温度（），相对湿度（）；5、定容过程的多变指数为（）；定压过程的多变指数为（）；6、某空调输入功率为1.5kw，向环境介质输出热量5.1kw，则空调的制冷系数为（）。

三、简答题（每小题5分，共15分）1、一个热力系统熵变化可分为熵流和熵产，分别说明他们的含义并指出其正负号。

中国计量大学2014年硕士研究生入学考试试题考试科目：802综合课II

中国计量大学
2014年攻读硕士学位研究生入学试题
考试科目代码：综合课2
考生科目代码：802
考生姓名：
考生编号：
本试卷共3大题，共1页。

一、名词解释（共10小题，每小题4分，共40分）
1. 诚实信用原则
2. 绝对权
3. 财团法人
4. 质权
5. 地役权
6. 信用权
7. 缔约过失责任
8. 董事会
9. 公司资本
10．实用新型
二、简答题（共5小题，每题12分，共60分）
1．简述民法的调整对象
2．简述欺诈的构成条件
3．简述物权变动的原因
4．简述共同危险行为的构成要件
5．简述董事忠实义务
三、论述题（共3小题，选答2题，每题25分，共50分）
1．试论用益物权的现状与发展
2．试论合同的变更与解除
3、试论违约责任与侵权责任的竞合
【完】
《综合课2》试卷第1页共1页。

2014年浙江省中国计量大学传感器技术考研真题

2014年浙江省中国计量大学传感器技术考研真题传感器技术1一、填空（每空1分，共130=30分）1、根据传感器的能量转换情况，可以分为有源型和无源型，请写出两种有源型传感器：________________，________________，请写出两种无源型传感器：________________，________________。

2、一阶传感器的动态特性主要与参数________________有关，二阶传感器的动态特性主要与参数________________和________________有关。

3、应变片测量时由于环境温度变化会引起测量误差，补偿温度误差可采用的方法有________________和________________。

4、电感式传感器是利用线圈的________________或________________的变化实现测量的一种装置。

感应同步器也是电感式传感器的一种，其信号处理方式可分为________________和________________两种。

5、为消除和减小电容式传感器的边缘效应，可采用方法有________________和________________。

6、磁电感应式传感器两个基本元件是________________和________________；当用变磁通式传感器测轴转速时，若轴上齿轮齿数为z，输出信号变化频率为f（单位：Hz），则轴的转速为________________（单位：r/min）。

7、光电器件按探测原理可分为热探测器和光子探测器两种。

热探测器常用的有测辐射热电偶，________________和________________。

8、原始的压电陶瓷材料没有压电性，陶瓷烧结后有自发的电偶极矩，称为________________，经极化处理后才具有压电效应，极化处理方法是________________。

9、当光栅常数和栅线夹角不同时，可以得到不同的莫尔条纹图案，长光栅中应用较多的莫尔条纹是________________和________________两种。

考研_2014年浙江省中国计量大学传感器技术考研真题

2021年浙江省中国计量大学传感器技术考研真题传感器技术1一、填空〔每空1分，共130=30分〕1、根据传感器的能量转换情况，可以分为有源型和无源型，请写出两种有源型传感器：________________，________________，请写出两种无源型传感器：________________，________________。

2、一阶传感器的动态特性主要与参数________________有关，二阶传感器的动态特性主要与参数________________和________________有关。

3、应变片测量时由于环境温度变化会引起测量误差，补偿温度误差可采用的方法有________________和________________。

4、电感式传感器是利用线圈的________________或________________的变化实现测量的一种装置。

感应同步器也是电感式传感器的一种，其信号处理方式可分为________________和________________两种。

5、为消除和减小电容式传感器的边缘效应，可采用方法有________________和________________。

6、磁电感应式传感器两个根本元件是________________和________________；当用变磁通式传感器测轴转速时，假设轴上齿轮齿数为z，输出信号变化频率为f〔单位：Hz〕，那么轴的转速为________________〔单位：r/min〕。

7、光电器件按探测原理可分为热探测器和光子探测器两种。

热探测器常用的有测辐射热电偶，________________和________________。

8、原始的压电陶瓷材料没有压电性，陶瓷烧结后有自发的电偶极矩，称为________________，经极化处理后才具有压电效应，极化处理方法是________________。

9、当光栅常数和栅线夹角不同时，可以得到不同的莫尔条纹图案，长光栅中应用较多的莫尔条纹是________________和________________两种。

2014年浙江省中国计量大学质量管理学考研真题

2014年浙江省中国计量大学质量管理学考研真题一、单项选择题（每题1分，共计25分）1、标准型抽样检验对（）提供保护。

A、生产者B、生产者和使用者C、生产者或使用者D、使用者2、在5S现场管理中，将有用的东西摆放整齐的是（）。

A、整顿B、整理C、清扫D、清洁3、推动PDCA循环，关键在于（）。

A、计划B、执行C、检查D、总结4、系统地寻求实现目标的手段的工具是QC新七大手法中的（）。

A、关联图B、系统图C、矩阵图法D、亲和图5、产品质量评审费属于质量成本中的（）。

A、预防成本B、鉴定成本C、内部故障成本D、外部故障成本6、（）是指为了消除已发现的不合格或其他不期望情况的原因所采取的措施。

A、纠正B、纠正措施C、预防措施D、改进7、将活动和相关的资源作为过程进行管理，可以更高效地得到期望的结果，是质量管理原则（）。

A、管理的系统方法B、过程方法C、全员参与D、内部审核8、美国质量管理专家克劳斯比认为质量就是（）。

A、适用性B、符合性C、实用性D、耐用性9、下面的质量管理工具可以用来查看数据分布形状的是（）。

A、直方图B、控制图C、排列图D、散布图10、在正交试验设计中，因素数为3，每个因素都取3个水平，应该选择（）。

A、L4（44）B、L6（34）C、L9（34）D、L16（45）11、下列四种检验水平质量保证能力最强的检验水平是（）。

A、S-4B、S-1C、ⅡD、Ⅲ12、GB/T2828计数调整型抽样检验国家标准规定了（）检验水平。

A、4种B、5种C、6种D、7种13、下面的质量管理工具可以用来查看两个变量相关关系的是（）。

A、直方图B、控制图C、排列图D、散布图14、在质量管理中，不合格品数一般服从（）。

A、正态分析B、二项分布C、泊松分布D、F分布15、质量管理体系认证依据的标准应是（）。

A、ISO9000B、ISO9001C、ISO9004D、ISO1901116、要求术语中不包括（）。

A、明示的B、隐含的C、顾客要求D、必须履行的需求或期望17、推动PDCA循环，关键在于（）。

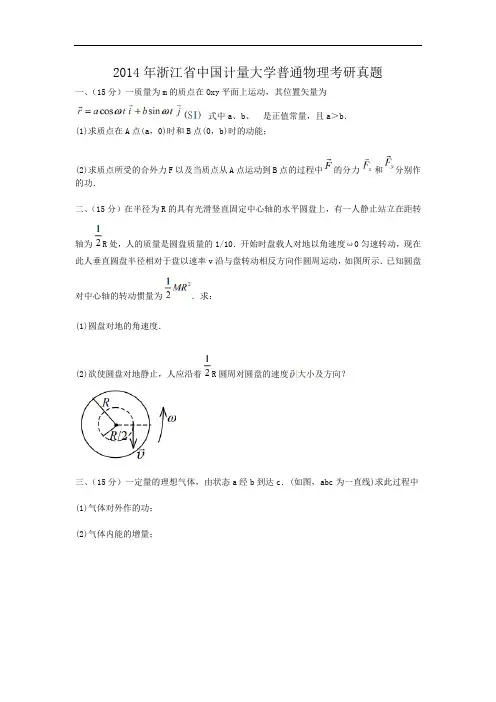

2014年浙江省中国计量大学普通物理考研真题

2014年浙江省中国计量大学普通物理考研真题一、（15分）一质量为m的质点在Oxy平面上运动，其位置矢量为式中a、b、是正值常量，且a＞b．(1)求质点在A点(a，0)时和B点(0，b)时的动能；(2)求质点所受的合外力F以及当质点从A点运动到B点的过程中的分力和分别作的功．二、（15分）在半径为R的具有光滑竖直固定中心轴的水平圆盘上，有一人静止站立在距转轴为R处，人的质量是圆盘质量的1/10．开始时盘载人对地以角速度ω0匀速转动，现在此人垂直圆盘半径相对于盘以速率v沿与盘转动相反方向作圆周运动，如图所示．已知圆盘对中心轴的转动惯量为．求：(1)圆盘对地的角速度．(2)欲使圆盘对地静止，人应沿着R圆周对圆盘的速度大小及方向？三、（15分）一定量的理想气体，由状态a经b到达c．(如图，abc为一直线)求此过程中(1)气体对外作的功；(2)气体内能的增量；气体吸收的热量．四、（15分）实验表明，在靠近地面处有相当强的电场，电场强度垂直于地面向下，大小约为100N/C；在离地面1.5km高的地方，也是垂直于地面向下的，大小约为25N/C．(1)假设地面上各处都是垂直于地面向下，试计算从地面到此高度大气中电荷的平均体密度；(2)假设地表面内电场强度为零，且地球表面处的电场强度完全是由均匀分布在地表面的电荷产生，求地面上的电荷面密度．(已知：真空介电常量＝)五、（15分）有一条载有电流I的导线弯成如图示abcda形状．其中ab、cd是直线段，其余为圆弧．两段圆弧的长度和半径分别为l1、R1和l2、R2，且两段圆弧共面共心．求圆心O处的磁感强度的大小．六、（15分）两相互平行无限长的直导线载有大小相等方向相反的电流，长度为b的金属杆CD与两导线共面且垂直，相对位置如图．CD杆以速度平行直线电流运动，求CD杆中的感应电动势，并判断C、D两端哪端电势较高？七、(15分)一轻弹簧在60N的拉力下伸长30cm．现把质量为4kg的物体悬挂在该弹簧的下端并使之静止，再把物体向下拉10cm，然后由静止释放并开始计时．求(1)物体的振动方程；(2)物体在平衡位置上方5cm时弹簧对物体的拉力；(3)物体从第一次越过平衡位置时刻起到它运动到上方5cm处所需要的最短时间．八、（15分）一列平面简谐波在媒质中以波速u=5m/sy(cm)沿x轴正向传播，原点O处质元的振动曲线如图所示．(1)求解并画出x=25m处质元的振动曲线．(2)求解并画出t=3s时的波形曲线．九、（15分）双缝干涉实验装置如图所示，双缝与屏之间的距离D＝120cm，两缝之间的距离d＝0.50mm，用波长λ＝500nm(1nm=10-9m)的单色光垂直照射双缝．(1)求原点O(零级明条纹所在处)上方的第五级明条纹的坐标x．(2)如果用厚度，折射率n＝1.58的透明薄膜复盖在图中的缝后面，求上述第五级明条纹的坐标十、（15分）波长λ=600nm(1nm=10-9m)的单色光垂直入射到一光栅上，测得第二级主极大的衍射角为30°，且第三级是缺级．(1)光栅常数(a+b)等于多少？(2)透光缝可能的最小宽度a等于多少？(3)在选定了上述(a+b)和a之后，求在衍射角范围内可能观察到的全部主极大的级次．。

中国计量大学机械设计基础2014年、2017年、2018年、2019年考研真题试题

《机械设计基础》试卷第 1页共 4 页一、判断题，正确打“√”，错误打“×”（每小题2分，共20分）。

（）1、非周期性速度波动通常用飞轮调节；（）2、对于脉动循环变应力，其应力循环特性r =－1；（）3、回转件动平衡后无需进行静平衡；（）4、齿轮的接触强度主要跟齿轮模数有关；（）5、可通过热处理提高轴的刚度；（）6、半圆键对轴的削弱大于平键；（）7、既承受弯矩又承受转矩的轴，称为心轴；（）8、棘轮机构与槽轮机构都属于间歇性运动机构；（）9、滑块联轴器属于可移式刚性联轴器；（）10、开式齿轮最常见的失效形式是磨损。

二、计算题（共40分）1、写出自由度的计算公式，计算图示机构的自由度，并判断该机构有无确定的相对运动（假设AB 杆为原动件）（10分）。

2、已知一对外啮合正常齿制标准直齿圆柱齿轮，模数为3，齿数分别为20、40，试计算这对齿轮的中心距、大齿轮分度圆直径、大齿轮的基圆直径、大齿轮的分度圆齿厚、大齿轮的齿根高。

（10分）《机械设计基础》试卷第 2页共 4 页3、在图示差动轮系中，已知各齿轮齿数分别为：z 1＝30，z 2＝25，z 3＝20，z 4＝75，齿轮1的转速为200r/min （箭头向上），齿轮4的转速为50r/min （箭头向下），求行星架H 的转速大小和方向。

（10分）4、一对背靠背安装的向心推力轴承，已知内部轴向力为0.7Fr，径向力Fr1、Fr2分别为3000N、2000N，外部轴向力由锥齿轮A 产生，且轴向力F＝1000N，试计算：① 试判断锥齿轮A 的轴向力F 向左，还是向右？② 两轴承所受的实际轴向载荷Fa1，Fa2；③ 写出计算轴承寿命的公式（共10分）。

三、简答题30分1、简述螺纹连接的四种基本类型（8分）；2、简述链传动的优缺点（8分）；3、轴系零件轴向定位的方式有哪些？举例说明（7分）；4、带传动中打滑与弹性滑动有何区别？带传动中有哪些应力？（7分）四、齿轮受力分析8分图示为两对蜗杆蜗轮的组合轮系，已知齿轮1为主动轮，试求：① 蜗轮2是左旋还是右旋；② 蜗杆3是左旋还是右旋；③ 若蜗杆1顺时针转动，为使中间轴上的轴向力能部分抵消，判断蜗轮4的转动方向，并画出蜗轮2在A点的受力。

中国计量大学804热工基础2014--2018年考研初试真题

中国计量大学2018年攻读硕士学位研究生入学试题考试科目名称:热工基础考试科目代码:804考生姓名:考生编号:工程热力学部分（75分）一、单项选择题（每题3分，共15分）1. 关于R g 和R ，下面说法正确的是（）。

A. 两者与气体的种类相关；B. R 与气体相关，R g 与气体无关；C. R g 与气体相关，R 与气体无关；D. 两者都与气体种类无关2. 理想气体经历一个膨胀、升压的过程，则该过程的过程指数的范围为（）。

A. n γ>；B. 1n <；C. 1n γ<<；D. 0γ-∞<<3. 有人声称发明了一种机器，当这台机器完成一个循环时，吸收了100kJ 的功，同时向单一热源排出了100kJ 的热，这台机器（）。

A. 违反了热力学第一定律；B. 违反了热力学第二定律；C. 违反了热力学第一、二定律；D. 既不违反热力学第一定律，也不违反热力学第二定律4. 平衡态是指在没有外部作用的情况下，（）。

A. 系统内外压力都不变的状态；B. 系统内外温度都不变的状态；C. 系统内外状态参数不随时间而变化的状态；D. 以上皆有可能5. 系统从某平衡态经历一个不可逆过程到达另一平衡态，则该过程的熵产（）。

A ．可用该过程的Q T δ⎰计算；B ．不可能计算；C ．可以用具有相同起点和终点的可逆过程的Q T δ⎰计算；D ．以上都不对二、简答题（每题5分，共25分）1. 空气在封闭容器内经历某种过程，热力学能减少12kJ, 对外做功30 kJ ，分析空气的熵变可能情况，并说明原因？的关系？为什么？2.锅炉产生的水蒸气在定温过程中是否满足q w3.为什么说影响人体感觉和物品受潮的因素主要是空气的相对湿度，而不是绝对湿度？4.绝热节流与可逆绝热膨胀过程各有什么特点，压力、温度、熵等状态参数如何变化？5.实际气体性质与理想气体性质差异产生的原因是什么？在什么条件下，实际气体可以看作是理想气体？三、计算题（共35分）1.一个动力循环装置在温度为900K和303K的恒温热源之间工作，该装置与高温热源交换的热量为3750kJ，与外界交换的功量为2250kJ, 试利用克劳修斯积分不等式判断该循环能否可行？（10分）2.10mol的理想气体，从初态p1=0.5MPa，T1=340K经可逆绝热膨胀到原来体积的2倍，求终态温度及该过程的功和熵的变化。

2014年中国计量学院考研试题 823工程控制基础

系统动态结构图如下图所示（1）利用结构图化简法求该系统的闭环传递函数C(s)/R(s)。

（10分）（2）利用梅逊公式验证上面的结论。

（10分）二（、（110分）图示典型二阶系统，求tr，tp，ts，σp% 。

三（、（110分）已知稳定的单位反馈系统的闭环传递函数为n n n n n n s s s s s R s C ααααα++⋅⋅⋅+++=−−−1111)()(求证：当输入函数为斜坡函数时，系统的稳态响应误差为零。

四（、（2020分）设某控制系统的开环传递函数为)22()(2++=s s s ks G （1）试绘制参量k 由0变至∞时的根轨迹图；（10分）（2）试求开环增益临界值；（5分）（3）欲保证系统稳定，试确定k 的范围。

（5分）已知反馈控制系统的开环传递函数为：)15)(5()1(250)(2+++=s s s s s G ，绘制其乃氏图，并应用Nyquist 稳定判据说明此时闭环系统的稳定性。

六（、（1515分）已知系统特征方程如下，试求系统在s 右半平面的根数及虚根值。

（1）04832241232345=+++++S S S S S ；（8分）（2）0160161023=+++S S S 。

（7分）七（、（2020分）已知一阶系统的方框图如图所示。

设()t t r =，试求：（1）系统具有几型精度？（5分）（2）单位斜坡输出响应；（10分）（3）系统能否跟踪斜坡输入？（5分）八（、（2020分）单位负反馈系统的开环传递函数为120()(2)(10)G s s s s =++ ，（1）绘制系统开环bode 图；（10分）（2）求出系统的截止频率和相位裕度；（6分）（3）判别闭环系统的稳定性。

（4分）九（、（110分）试求下列函数的初值和终值：)8.0)(18.0()1()(2222+++−++=z z z z z z z z E十（、（110分）已知离散系统的特征方程为32()17292770F z z z z =+++=，应用劳斯判据确定系统的稳定性。

中国计量大学热工基础2014年、2017年、2018年考研真题试题

工程热力学部分（共75分）一、选择题（每题2分，共20分）1.有位发明家声称他设计了一种机器，当这台机器完成一个循环时，可以从单一热源吸收1000kJ的热，并输出1200kJ的功，这台热机（）。

A 既不违反第一定律，也不违反第二定律B 违反了第一定律和第二定律C 违反了第一定律D违反了第二定律2. 分别处于刚性绝热容器两侧的两种不同种类的理想气体，抽去隔板混合前后（）。

（说明：S为熵，U为热力学能，H为焓）A.ΔS=0、ΔU=0B.ΔU=0、ΔH=0C.ΔS=0、ΔH=0D.ΔS>0、ΔU=03.质量不能改变的系统是（）。

A.开口系统B.闭口系统C.绝热系统D.以上都是4.闭口系统经历一可逆变化过程，系统与外界交换功量10KJ，换热-10KJ，则系统熵变（）。

A.大于0B.小于0C.等于0D.不确定5.在保温良好，门窗密闭的室内，启动一台打开门的冰箱，经过一段时间运行，则室温将（）。

A.升高B.降低C.不变D.不确定6.工质熵减少的过程（）。

A.不能进行B.可以进行C.必须伴随自发过程才能进行《热工基础》试卷第1页共6页《热工基础》试卷第2页共6页7. 理想气体定压过程的热力学能变化量为（）。

（说明C p 为比定压热容，C v 为比定容热容，T 为温度，p 为压力，q 为热量，w t 为技术功，h 为焓，v 为比容）A．T c p Δ B．T c v Δ C．h-pv D．t -w q 8.闭口系统功的计算式W =U 1-U 2，以下说法正确的是（）。

A.只适用于绝热自由膨胀过程B. 只适用于理想气体的绝热过程C. 只适用于可逆绝热过程D. 适用于可逆与不可逆的绝热过程 9. （）过程是可逆过程。

A.可以从终态回复到初态的B.没有摩擦的C.没有摩擦的准静态过程D.没有温差的 10.简单可以压缩热力系统的状态可由（）。

A．两个状态参数决定 B．两个具有物理意义的状态参数决定 C．两个可测状态参数决定 D．两个相互独立的状态参数决定二、填空题（每空1分，共10分）1.pdv CvdT q +=δ 适用于理想气体的（）系统，（）过程。

中国计量大学804热工基础2014--2017考研专业课真题

中国计量大学2017年攻读硕士学位研究生入学试题考试科目名称: 热工基础考试科目代码: 804考生姓名:考生编号:工程热力学部分（共75分）一、选择题（每题2分，共16分）：1、气体常数R（）gA．与气体种类有关，与状态无关B．与状态有关，与气体种类无关C．与气体种类和状态均有关D．与气体种类和状态均无关2、关于湿空气，下列说法正确的有（）A．绝对湿度为100%的湿空气为饱和空气B．相对湿度为100%的湿空气为饱和空气C．含湿量为100%的湿空气为饱和空气D．绝热饱和湿度总是低于露点温度3、气体在某个过程中吸收了64kJ热量，同时热力学能增加了94kJ，该过程为（）A．膨胀过程B．压缩过程C．等容过程D．等温过程4、未饱和湿空气中的水蒸气处于（）A．未饱和状态B．过热状态C．湿蒸汽状态D．饱和状态5、工程上蒸汽动力装置未采用卡诺循环的原因为（）A．卡诺循环的工质只能是理想气体B．循环放热量太大，吸热量太小C．不能实现等温吸热和等温放热D．湿饱和蒸汽区温限太小且压缩两相介质困难6、实际气体的压缩因子（）A．大于1 B．小于1C．等于1 D．可大于、小于、等于17、理想气体绝热节流后，其状态参数变化为：（）A．熵增大，焓不变，温度不变B．熵增大，焓不变，温度不定C．压力降低，焓不变，熵不变，D．压力降低，熵增大，焓增大8、热力学第二定律的表述为：（）A．第一类永动机不可能制造成功B．不可能把热从低温物体传到高温物体C．不可能从单一热源吸热，使之完全变为有用功D．以上答案均不对二、填空题（每空2分，共22分）1、在定熵流动中若喷管进口气体流速低于当地音速，如果使气体增速，则需要选择（）喷管或者（）喷管；2、简单热力系统的热力学能包括（）和（）；3、实现可逆过程的条件是（）和（）；4、冬天用暖气取暖，如果不采用其它措施，则室内温度（），相对湿度（）；5、定容过程的多变指数为（）；定压过程的多变指数为（）；6、某空调输入功率为1.5kw，向环境介质输出热量5.1kw，则空调的制冷系数为（）。

2014年浙江省中国计量大学电子技术基础考研真题

2014年浙江省中国计量大学电子技术基础考研真题一、判断题。

（共10个小题，每小题2分，共20分。

正确的打“√”，不正确的打“×”）1．三极管的r be是动态参数，与静态工作点无关。

2．共集电极电路既能放大电压，也能放大电流。

3．负反馈只能改善反馈环内的放大性能，与反馈环之外无关。

4．同相比例运算电路属于电压串联负反馈。

5．并联负反馈使输入电阻增大，电压负反馈使输出电阻增大。

6．只要满足正弦波振荡的相位平衡条件，电路就一定能振荡。

7．半导体二极管最主要的特性是单向导电性。

8．直接耦合放大电路只能放大直流信号，不能放大交流信号。

9．深度负反馈时，闭环电压增益10．集成运算放大器是一种高电压增益、高输入电阻和低输出电阻的多级直接耦合放大电路。

二、填空题。

（共5个小题，每小题2分，共10分）1．编码的逆过程就是______。

2．主从JK触发器存在______。

3．N个触发器可以构成最大计数长度（进制数）为______的计数器。

4．若1101是2421BCD码，则它所对应的十进制数是。

5．八选一数据选择器电路如图所示，该电路实现的逻辑函数是F=______。

三、简答题。

（共3小题，每题6分，共18分）1．已知某放大电路幅频特性的波特图如图所示，问（1）该系统的中频电压放大倍数为多少？（2）系统的上限频率为多少？2、在NPN三极管组成的基本共射放大电路中，输入ui为正弦波，输出波形如图所示，问波形出现什么失真？怎样改善波形失真？3．电路如图所示，合理连线，构成15V的直流电源。

四、（15分）电路如图所示：已知,计算：1.计算静态工作点2.画出电路的交流微变等效电路；3.计算输入电阻、输出电阻、电压增益和源电压增益。

五、（13分）电路如图所示，试回答：1.级间引入了何种反馈？2.若是负反馈，求在深度负反馈时的电压放大倍数、输入电阻和输出电阻。

六、（14分）电路如图所示。

已知。

1．正确连接A、B、P、N四点，试之成为RC正弦波振荡电路；2．求电路的振荡频率f0；3．若,求Rf的最小值。
