光伏并网逆变器选型细则
光伏并网逆变器选型细则
并网逆变器选型细则并网逆变器就是将太阳能直流电转换为可接入交流市电得设备,就是太阳能光伏发电站不可缺少得重要组成部分。
以下对光伏电站设计过程中并网逆变器及其选型做比较详细得介绍与分析。
1. 并网逆变器在光伏电站中得作用光伏发电系统根据其应用模式一般可分为独立发电系统、并网发电系统以及混合系统,而并网发电系统得基本特点就就是太阳电池组件产生得直流电经过并网逆变器转换成符合市电电网要求得交流电之后直接接入公共电网。
1、1 并网光伏电站得基本结构1、2 并网逆变器功作用与功能并网逆变器就是电力、电子、自动控制、计算机及半导体等多种技术相互渗透与有机结合得综合体现,它就是光伏并网发电系统中不可缺少得关键部分。
并网逆变器得主要功能就是:◆最大功率跟踪◆DCAC转换◆频率、相位追踪◆相关保护2. 并网逆变器分类并网逆变器按其电路拓扑结构可以分为变压器型与无变压器型逆变器,其中变压器型又分为高频变压器型与低频变压器型。
变压器型与无变压器型逆变器得主要区别在于安全性与效率两个方面。
以下对三种类型逆变器做简单介绍:◆高频变压器型采用DCACDCAC得电路结构,设计较为复杂,采用较多得功率开关器件,因此损耗较大。
◆低频变压器型采用DCACAC得电路结构,电路简单,采用普通工频变压器,具有较好得电气安全性,但效率较低。
◆无变压器型采用DCAC得电路结构,无电气隔离,电压范围较窄,但就是损耗小、效率高。
3. 并网逆变器主要技术指标a、使用环境条件逆变器正常使用条件:包括工作温度、工作湿度以及逆变器得冷却方式等相关指标。
b、直流输入最大电流c、直流输入最大电压d、直流输入MPP电压范围逆变器对太阳能电池部分进行最大功率追踪(MPPT)得电压范围,一般小于逆变器允许得最大直流输入电压,设计电池组件得输出电压应当在MPP电压范围之内。
e、直流输入最大功率大于逆变器得额定输出功率,即通常所说得“逆变器功率”。
为了充分利用逆变器得容量,设计接入并网逆变器得电池组件得标称功率可以等于直流侧输入最大功率。
光伏发电工程逆变器选型技术规范 150422
将光伏子方阵连接，实现光伏子方阵间并联的箱体，并将必要的保护器件安装在此 箱体内。通常情况下，光伏直流配电柜的每一路输入与前端的光伏组串汇流箱相连接。 3.6 光伏组件 PV module
根据导电或吸湿的尘埃、电离气体或盐类由于相对湿度以及由于吸湿或凝露导致表 面介电强度和/或电阻率下降事件发生的频度而对环境条件作出的分级。 3.11 箱式光伏逆变房 box PV inverter room
第 2 页 共 35 页
Q/CPI XX—2014 光伏发电工程逆变器选型技术规范
集成的光伏发电成套设备，它应包括逆变房箱体、光伏逆变器、直流配电柜、通信 装置以及相应的辅助设备等。 3.12 隔离室 compartment
箱式光伏逆变房的一部分，除了内部连接，控制和通风需用的通道外，其余为封闭 的。
注：当箱式光伏逆变房集成了升压变压器部件后，通常需要增加隔室，隔室可以由其中包含的 主要元件来命名，例如分别成为变压器隔室、高压开关设备和控制设备隔室、低压开关设备和控制 隔室、逆变器发电单元隔室等。
- I-
Q/CPI XX—2014 光伏发电工程逆变器选型技术规范
8.5 地形....................................................... 18 9 关键元器件技术要求 .............................................. 18
9.1 总则....................................................... 18 9.2 外壳....................................................... 19 9.3 功率半导体器件............................................. 19 9.4 开关电器................................................... 19 9.5 直流侧浪涌保护器........................................... 20 9.6 母线电容................................................... 21 9.7 滤波器..................................................... 21 9.8 风扇....................................................... 21 10 质量保证能力要求 ............................................... 22 10.1 质量保证能力要求.......................................... 22 10.2 成品逆变器的出货前检验和交付放行.......................... 22 10.3 售后服务.................................................. 22 附录 A 箱式光伏逆变房通用技术条件 .................................. 24
关于光伏逆变器选型分析得太透彻了!
关于光伏逆变器选型分析得太透彻了!光伏逆变器是光伏发电系统中重要的组成部分，它将直流电转换为交流电并送入电网。
选用合适的光伏逆变器对于光伏系统的发电效率、稳定性和寿命具有重要影响。
以下将对光伏逆变器选型进行详细分析。
首先，光伏逆变器的功率选型是最基本的考虑因素。
光伏逆变器的功率应该能够适应光伏阵列的容量，同时也要考虑到光伏阵列的潜在最大输出功率。
根据光伏阵列的最大理论功率和日照条件，选择功率略高于光伏阵列理论输出功率的逆变器可以最大程度地提高光伏系统的发电效率。
其次，逆变器的效率也是选型的重要指标之一、光伏逆变器的效率主要包括直流到交流转换的效率和电网输出效率。
直流到交流转换的效率越高，光伏系统的整体效率就越高。
电网输出效率则和逆变器的负载能力有关，逆变器能否平稳输出高质量交流电对于系统的稳定性和寿命都有重要影响。
因此，在选购逆变器时，要选择效率较高的产品以提高系统的发电效率。
第三，光伏逆变器的可靠性和稳定性也是选型的关键因素。
逆变器在户外环境下长期工作，需要具有良好的抗风、防尘、防水等性能。
此外，逆变器还应具备自动检测故障和自动保护功能，当光伏电池出现故障时能够及时断开并保护系统的安全运行。
因此，选购逆变器时要选择质量可靠、经过长期实际使用验证的品牌产品。
第四，光伏逆变器的交互能力和网络监控功能也是选型的考虑因素之一、交互能力包括逆变器与电网的连接方式以及电网环境要求。
逆变器需要具备电网连接所需的保护和安全功能。
同时，现代光伏逆变器通常还具备网络监控功能，可以通过网络实时监测系统发电量、逆变器运行状态等信息，方便管理和维护。
最后，光伏逆变器的价格也是选型过程中需要考虑的因素。
不同品牌、型号的光伏逆变器价格差异较大，选择适合自己预算的逆变器也是非常重要的。
综上所述，光伏逆变器选型需要综合考虑功率、效率、可靠性、稳定性、交互能力、网络监控以及价格等因素。
只有选择适合光伏系统的逆变器，才能提高发电效率、确保系统稳定性和延长光伏系统的使用寿命。
光伏逆变器的选型原则

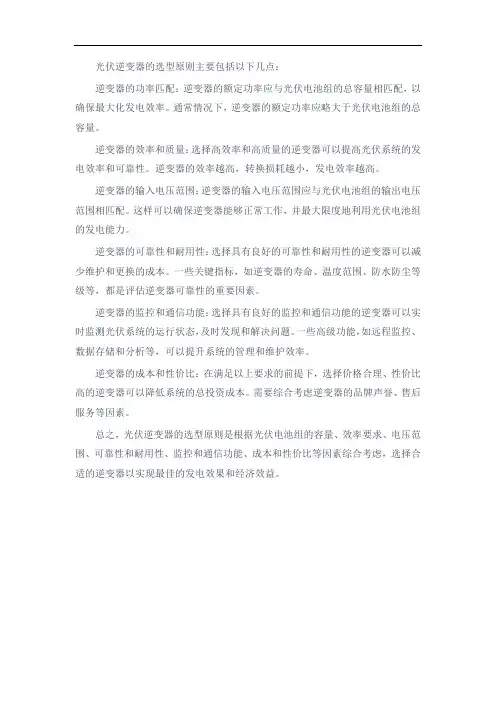

光伏逆变器的选型原则主要包括以下几点：
逆变器的功率匹配：逆变器的额定功率应与光伏电池组的总容量相匹配，以确保最大化发电效率。
通常情况下，逆变器的额定功率应略大于光伏电池组的总容量。
逆变器的效率和质量：选择高效率和高质量的逆变器可以提高光伏系统的发电效率和可靠性。
逆变器的效率越高，转换损耗越小，发电效率越高。
逆变器的输入电压范围：逆变器的输入电压范围应与光伏电池组的输出电压范围相匹配。
这样可以确保逆变器能够正常工作，并最大限度地利用光伏电池组的发电能力。
逆变器的可靠性和耐用性：选择具有良好的可靠性和耐用性的逆变器可以减少维护和更换的成本。
一些关键指标，如逆变器的寿命、温度范围、防水防尘等级等，都是评估逆变器可靠性的重要因素。
逆变器的监控和通信功能：选择具有良好的监控和通信功能的逆变器可以实时监测光伏系统的运行状态，及时发现和解决问题。
一些高级功能，如远程监控、数据存储和分析等，可以提升系统的管理和维护效率。
逆变器的成本和性价比：在满足以上要求的前提下，选择价格合理、性价比高的逆变器可以降低系统的总投资成本。
需要综合考虑逆变器的品牌声誉、售后服务等因素。
总之，光伏逆变器的选型原则是根据光伏电池组的容量、效率要求、电压范围、可靠性和耐用性、监控和通信功能、成本和性价比等因素综合考虑，选择合适的逆变器以实现最佳的发电效果和经济效益。
逆变器选型标准

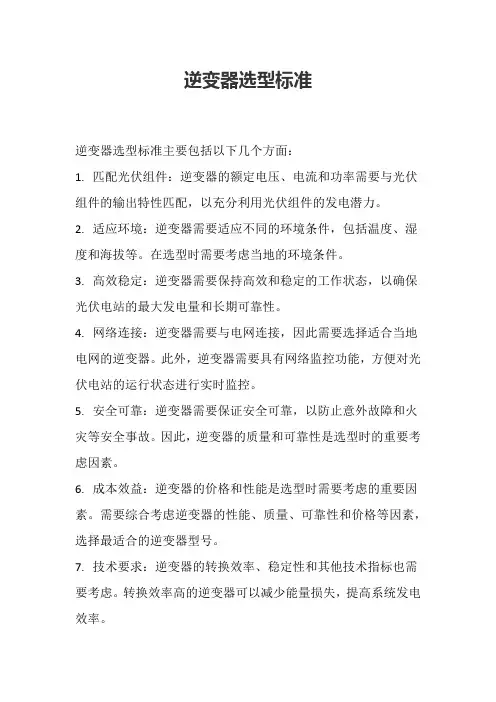

逆变器选型标准
逆变器选型标准主要包括以下几个方面：
1.匹配光伏组件：逆变器的额定电压、电流和功率需要与光伏组件的输出特性匹配，以充分利用光伏组件的发电潜力。
2.适应环境：逆变器需要适应不同的环境条件，包括温度、湿度和海拔等。
在选型时需要考虑当地的环境条件。
3.高效稳定：逆变器需要保持高效和稳定的工作状态，以确保光伏电站的最大发电量和长期可靠性。
4.网络连接：逆变器需要与电网连接，因此需要选择适合当地电网的逆变器。
此外，逆变器需要具有网络监控功能，方便对光伏电站的运行状态进行实时监控。
5.安全可靠：逆变器需要保证安全可靠，以防止意外故障和火灾等安全事故。
因此，逆变器的质量和可靠性是选型时的重要考虑因素。
6.成本效益：逆变器的价格和性能是选型时需要考虑的重要因素。
需要综合考虑逆变器的性能、质量、可靠性和价格等因素，选择最适合的逆变器型号。
7.技术要求：逆变器的转换效率、稳定性和其他技术指标也需要考虑。
转换效率高的逆变器可以减少能量损失，提高系统发电效率。
8.并网光伏逆变器选型时，应注意以下几个方面的指标：具有
实时监测功能、具有最大功率跟踪功能（MPPT）、逆变器输出
效率要高、逆变器的输出波形要符合上网要求。
综上所述，逆变器选型时需要综合考虑以上几个方面的因素，选择适合项目需求的逆变器型号。
光伏逆变器的配置选型

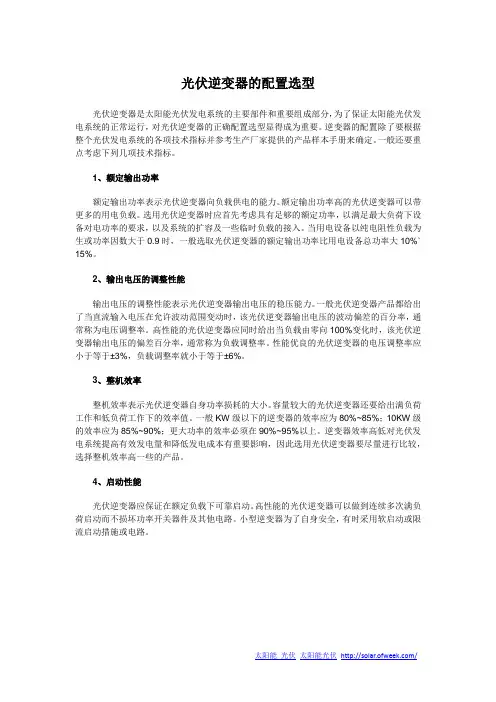

光伏逆变器的配置选型光伏逆变器是太阳能光伏发电系统的主要部件和重要组成部分，为了保证太阳能光伏发电系统的正常运行，对光伏逆变器的正确配置选型显得成为重要。
逆变器的配置除了要根据整个光伏发电系统的各项技术指标并参考生产厂家提供的产品样本手册来确定。
一般还要重点考虑下列几项技术指标。
1、额定输出功率额定输出功率表示光伏逆变器向负载供电的能力。
额定输出功率高的光伏逆变器可以带更多的用电负载。
选用光伏逆变器时应首先考虑具有足够的额定功率，以满足最大负荷下设备对电功率的要求，以及系统的扩容及一些临时负载的接入。
当用电设备以纯电阻性负载为生或功率因数大于0.9时，一般选取光伏逆变器的额定输出功率比用电设备总功率大10%` 15%。
2、输出电压的调整性能输出电压的调整性能表示光伏逆变器输出电压的稳压能力。
一般光伏逆变器产品都给出了当直流输入电压在允许波动范围变动时，该光伏逆变器输出电压的波动偏差的百分率，通常称为电压调整率。
高性能的光伏逆变器应同时给出当负载由零向100%变化时，该光伏逆变器输出电压的偏差百分率，通常称为负载调整率。
性能优良的光伏逆变器的电压调整率应小于等于±3%，负载调整率就小于等于±6%。
3、整机效率整机效率表示光伏逆变器自身功率损耗的大小。
容量较大的光伏逆变器还要给出满负荷工作和低负荷工作下的效率值。
一般KW级以下的逆变器的效率应为80%~85%；10KW级的效率应为85%~90%；更大功率的效率必须在90%~95%以上。
逆变器效率高低对光伏发电系统提高有效发电量和降低发电成本有重要影响，因此选用光伏逆变器要尽量进行比较，选择整机效率高一些的产品。
4、启动性能光伏逆变器应保证在额定负载下可靠启动。
高性能的光伏逆变器可以做到连续多次满负荷启动而不损坏功率开关器件及其他电路。
小型逆变器为了自身安全，有时采用软启动或限流启动措施或电路。
光伏产业从欧洲，澳洲，到现在的中国已经成了热门行业，短短几年内国内光伏逆变器生产厂家如春笋般的诞生，不过如何选择太阳能逆变器这个还是有一定的标准。
SG系列光伏并网逆变器选型手册
光伏并网逆变器选型指南
2.控制部分是采用高速度的微处理器为核心的控制部件，所以具有了输出过载，输出高、低电压保护动作快，抗干扰能力强，稳压精度高等特性。
E：附加功能，人性化设计
人性化界面设计
数据显示多样化
方便的窗口排列设置
避免重复运行的设计
多种时间日期显示
F：不断创新，力求完美（无线监控介绍）
系统描述：
设备只需插入一张SIM卡，就可通过GSM网络以短消息或数传（Data）的形式完成远程的双向数据传输。而远程终端可以是PC机，移动手机或其他移动设备。
4.1.1LED指示灯说明
LED 灯
含义
并网
并网工作(并网发电，灯亮)
离网
停止并网(离网，灯亮)
4.1.2按键说明
1)监控系统单元共设有五个按键，功能名称按顺序分别为：返回键(ESC)、上翻键( ),下翻键( ) 、确认键（read）、复位键（Reset）。
2)液晶显示菜单中的一级菜单包括：系统设置、实时时钟、实时监控、故障记录。
1、1MW以上光伏发电的系统：建议选择多台GSG250KC的电源进行并联运行；
2、500KW至1MW的系统：建议选择多台GSG100KC的电源进行并联运行；
3、200KW至500KW的光伏发电系统：建议选择多台GSG50KC的并联运行;
4、200KW以下的光伏发电系统：建议采用多台GSG20KC或GSG50KC的电源进行并联运行。
具体功能
A:实时数据显示与处理
采用召唤应答式规约，在线实现数据实时显示。
对于实时数据处理后，可以参照对比专家系统意见，提供最佳电源使用优化方案。
光伏逆变器选型与布置
光伏逆变器选型与布置光伏逆变器是将太阳能电池板所产生的直流电转换为交流电的关键设备。
在光伏发电系统中，逆变器的选型和布置是非常重要的，它直接影响到光伏系统的性能和效果。
本文将针对光伏逆变器选型与布置的相关问题进行探讨，希望能够为读者提供一些有用的指导和建议。
首先，对于光伏逆变器的选型，我们需要考虑以下几个方面：1. 功率要求：光伏逆变器的功率要与太阳能电池板的输出功率相匹配。
因此，我们需要了解太阳能电池板的额定功率，并根据其输出功率选择逆变器的容量。
一般而言，光伏逆变器的额定功率应略大于太阳能电池板的总输出功率，以确保系统的正常运行。
2. 逆变器类型：光伏逆变器分为单相逆变器和三相逆变器两种类型。
单相逆变器适用于小功率的家庭光伏发电系统，而三相逆变器适用于大功率的商业或工业光伏发电系统。
根据实际需求选择适当的逆变器类型可以提高系统的效能和可靠性。
3. 输出电压和频率：光伏逆变器的输出电压和频率应该适应当地的电网要求。
不同国家和地区的电网使用的电压和频率可能有所不同，因此，在选型时需要确保逆变器的输出电压和频率与当地电网匹配。
4. 效率和可靠性：在选型过程中，我们还需要考虑逆变器的效率和可靠性。
高效的逆变器可以将更多的太阳能电能转换为电网可用的交流电能，从而提高光伏发电系统的效率。
同时，可靠性也是一项重要考虑因素，可靠的逆变器可以确保系统的稳定运行。
除了逆变器的选型外，逆变器的布置也是影响光伏发电系统性能的重要因素。
以下是一些建议：1. 安装位置选择：光伏逆变器应该安装在通风良好、阴凉的地方，以确保其散热效果。
同时，还要避免暴露在阳光直射的地方，以防止过热。
逆变器的安装位置也应该尽量避免尘土、湿气等对其产生不利影响的环境。
2. 连接线路布置：逆变器和太阳能电池板之间的电缆连接线路应选用合适的规格和材质，以减少能量损耗。
此外，线路的长度和布置方式也需要合理设计，避免过长的线路和弯曲的布置方式对系统产生影响。
光伏发电逆变器的选择
光伏发电逆变器的选择
在国内外大型光伏并网发电站中，一般采用100kW（含）以上的逆变器。
功率等级一般分为：100kW、150kW、250kW、500kW、630kW和1MW，一般在交流输出端带有隔离变压器。
在250kW以上的逆变器中，也有不带输出隔离变压器的机型，即将升压变压器与逆变器的隔离变压器合二为一。
本项目中，拟选用500kW无隔离变的具有较高的转换效率的并网逆变器。
考量逆变器的安装使用环境、可靠性、市场价格，初步选用500kW逆变器。
本工程光伏并网发电设计20个1MWp发电矩阵单元，每个1MWp发电单元与两台500kW相连。
总计配置40台500kW并网液冷逆变器。
根据市场调研，拟选用的逆变器技术参数如下：
电网输出
辅助电源
光伏输入
逆变器柜体。
光伏项目逆变器选型要点全总结
光伏项目逆变器选型要点全总结43逆变器选型4.3.1逆变器技术指标逆变器选型主要对以下指标进行比较：逆变器输入直流电压的范围:由于太阳电池组串的输出电压随日照强度、天气条件及负载影响，其变化范围比较大。
要求逆变器能够在较大的直流输入电压范围内正常工作，并保证交流输出电压稳定。
逆变器输出效率:大功率逆变器在满载时，效率必须在95%~98%以上。
中小功率的逆变器在满载时效率必须在90%以上。
即使在逆变器额定功率10%的情况下也要保证90%（大功率逆变器）以上的转换效率。
逆变器输出波形:为使光伏阵列所产生的直流电经逆变后向公共电网并网供电，就要求逆变器的输出电压波形、幅值、相位及频率等与公共电网一致，以实现向电网无扰动平滑供电。
所选逆变器应输出电流波形良好，波形畸变以及频率波动低于国家标准要求值。
最大功率点跟踪:逆变器的输入终端阻抗应适应于光伏发电系统的实际运行特性。
保证光伏发电系统运行在最大功率点。
可靠性和可恢复性:逆变器应具有一定的抗干扰能力、环境适应能力、瞬时过载能力及各种保护功能，如:过电压情况下，光伏发电系统应正常运行;过负荷情况下，逆变器需自动向光伏电池特性曲线中的开路电压方向调整运行点，限定输入功率在给定范围内;故障情况下，逆变器必须自动从主网解列。
监控和数据采集:逆变器应有多种通讯接口进行数据采集并发送到集控室，监控设备还应有模拟输入端口与外部传感器相连,测量日照和温度等甥g。
逆变器主要技术指标还有:额定容量，输出功率因数，额定输入电压，电流，电压调整率，总谐波畸变率等。
4.3.2逆变器选型并网逆变器主要分为:集中式光伏逆变器、组串式光伏逆变器和集散式光伏逆变器，现将三类逆变器比较分析如下。
(1)逆变器方案比较集中式光伏逆变器:设备功率在500kW到3150kW之间，功率器件采用大电流IGBT,系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20β体积较大，室内立式安装或加外壳室外安装。
SG系列光伏并网逆变器选型手册概要
SG系列光伏并网逆变器选型手册概要摘要为了更好地应对光伏发电领域的需求，本手册提供了SG系列光伏并网逆变器的选型指南。
本手册概述了SG系列逆变器的功能、性能和适用场景，为用户提供了详细的选型参考和建议。
通过本手册的阅读和理解，用户能够更好地选购适合自己需求的SG系列光伏并网逆变器，并在实际应用中发挥其最大价值。
SG系列光伏并网逆变器概述SG系列光伏并网逆变器是一种采用先进的电子技术和通讯技术开发的高效逆变器。
该系列逆变器可以将可再生能源（如太阳能）转换为电力，并将其汇入电网中。
它们可以在不同的应用场景下产生最佳效果，例如家庭、商业和工业用途。
SG系列光伏并网逆变器具有以下特点：•高效：该系列逆变器采用先进的功率电子器件和优化的控制算法，能够实现高效的能量转换和输出，提高系统总体效率。
•安全：该系列逆变器符合国际电力行业安全标准，具有可靠的人性化安全保护功能，确保用户和设备的安全可靠。
•稳定：该系列逆变器具有良好的抗干扰能力，能够应对不同的应用环境和复杂的电力工况，保证电力系统的稳定运行。
•智能：该系列逆变器具有智能化的管理功能，可以通过Web服务器、远程监控、数据分析等方式实现对系统的实时监测和管控，提高系统的可靠性和易用性。
SG系列光伏并网逆变器选型指南选型参考SG系列光伏并网逆变器的选型应考虑以下四个方面的因素：1.应用场景：根据应用环境、电力工况和需求特点等因素，选择适合场景的型号和规格。
2.输出功率：根据系统的总负载需求和组串的数量、功率等因素，选择输出功率最佳的型号和规格。
3.匹配组串：根据光伏组件的电压等参数，选配逆变器的输入工作电压范围，并保证组串的最大输出功率小于逆变器额定输入功率。
4.费用和投资回报率：根据预算和投资回报率的考虑，选择性价比最高的逆变器。
选型建议根据上述选型参考，建议用户在选购SG系列光伏并网逆变器时，应注意以下几个事项：1.确定应用场景：确定标的用途，例如工业用途、商业用途、住宅用途等。
光伏逆变器的选购技巧
光伏逆变器的选购技巧
随着太阳能技术的发展和应用的普及，光伏逆变器成为了太阳能发电系统中不可或缺的重要组成部分。
然而，对于一般用户来说，光伏逆变器的选购并不是一件容易的事情。
下面，我们来介绍一些光伏逆变器的选购技巧。
1. 电压等级
在选择光伏逆变器时，首先要考虑的是电压等级。
一般来说，光伏逆变器的电压等级应该与太阳能电池板的电压等级匹配，以确保系统的稳定运行。
此外，还要考虑系统的最大功率点追踪技术，以获得最大的发电效率。
2. 功率容量
光伏逆变器的功率容量应该与太阳能电池板的总功率相适应，以确保系统的匹配性和稳定性。
在选择时，还要考虑到系统的扩展性和未来的需求，以避免频繁更换光伏逆变器。
3. 效率和可靠性
光伏逆变器的效率和可靠性也是选购时需要考虑的重要因素。
高效率的光伏逆变器可以提高太阳能电池板的发电效率，从而提高系统的总体效率。
而可靠性则可以保证系统的长期稳定运行，并减少维护和修理的成本。
4. 其他因素
除了上述因素，还有一些其他因素也需要考虑。
比如说，光伏逆变器的尺寸和重量是否适合安装场所；光伏逆变器的通信和监控系统
是否与用户的需求相匹配等等。
总之，在选购光伏逆变器时，用户应该根据自己的需求和实际情况，综合考虑上述因素，并选择符合自己需求的产品。
并网光伏电站逆变器选型分析
并网光伏电站逆变器选型分析摘要：逆变器作为光伏发电站的重要组成部分，逆变器的可靠性、安全性直接关系太阳能发电系统整体的平稳运行，其转换效率直接影响太阳能光伏发电系统的发电效率，其使用寿命直接关系到光伏发电系统的使用年限。
关键词：定义及分类；功能；选择要点1.概述随着能源需求的增长以及化石能源消费带来的资源枯竭和环境污染问题的日益突出,太阳能等可再生能源越来越受到全球的重视。
在各国政府的推动下，近年来太阳能开发利用规模快速扩大，技术进步和产业升级加快，成本显著降低，已成为全球能源转型的重要领域。
截至 2017 年底，全球光伏发电站装机总规模已超过 400GW。
逆变器的可靠性、转换效率和成本是逆变器产品的核心要素，未来光伏逆变器的发展方向也将围绕这三个核心要素展开，主要朝着高可靠性、高转换效率和低成本的趋势发展。
同时，也还有其他一些需考虑的因素，如因地制宜的逆变方案、智能化的逆变方案、光储一体化逆变方案等。
2.逆变器的定义及分类逆变器又称电源调整器、功率调节器。
光伏逆变器是连接太阳能光伏电池板和电网之间的电力电子设备，主要功能是将太阳能电池板产生的直流电通过功率模块转换成可以并网的交流电。
光伏逆变器按电站系统不同分为并网逆变器，离网逆变器，储能逆变器三大类。
按照逆变器输出分为单相逆变器、三相逆变器。
逆变器按照功率和用途可分为微型逆变器、组串式逆变器、集中式逆变器、集散式逆变器四大类。
目前建设的光伏电站绝大多数均为并网光伏电站，本文分析的逆变器选型均是指并网型逆变器的选型。
3.并网逆变器的功能并网逆变器是连接光伏阵列和电网的关键部件，除了把直流电能变成电网能接收的交流电外，还有以下特殊功能：最大功率跟踪功能，保证输出功率最大化。
太阳能电池板的电流和电压是随太阳辐射强度和太阳电池组件自身温度而变化的，因此输出的功率也会变化，为了保证输出电力最大化，就要尽可能的获取电池板的最大输出功率。
逆变器的MPPT跟踪功能就是针对这一特性设计的。
光伏斜屋顶并网逆变器选型及容量计算
光伏斜屋顶并网逆变器选型及容量计算近年来，随着可再生能源的快速发展和环保意识的提高，光伏发电作为一种清洁、可持续的能源形式，在建筑领域得到了广泛应用。
而光伏斜屋顶安装是其中一种常见的光伏发电系统配置方式。
本文将重点讨论光伏斜屋顶并网逆变器的选型及容量计算问题。
一、光伏斜屋顶并网逆变器选型光伏斜屋顶并网逆变器的选型是整个光伏发电系统配置中的重要环节之一。
在进行选型时，需要综合考虑以下几个方面的因素。
1.1 屋顶安装环境首先，需要对屋顶的安装环境进行充分的了解。
包括屋顶的朝向、倾角、阴影情况等。
这些因素将直接影响并网逆变器的选型。
例如，朝向正南的屋顶可以获得更充足的日照，因此可以选择功率较大的并网逆变器。
而有阴影情况的屋顶，则需要选择具有阴影容忍能力较强的逆变器。
1.2 光伏组件的参数光伏组件的参数也是选型过程中需要考虑的因素之一。
包括组件的额定功率、开路电压、短路电流等。
并网逆变器的选型需要保证其输入电压范围与光伏组件的参数相匹配，以提高系统的整体效率。
1.3 并网电压要求另外，还需要考虑并网逆变器的并网电压要求。
根据国家要求和电网标准，不同的地区和系统具有不同的并网电压要求。
因此，在进行逆变器选型时，需要选择符合相应要求的产品，以确保系统的安全运行和有效并网。
1.4 逆变器的质量和性能最后，选型过程中还要考虑逆变器的质量和性能。
逆变器作为整个光伏发电系统的核心部件，其稳定性、转换效率等性能指标将直接影响系统的发电效益。
因此，在选型时需选择具有可靠性高、效率较高的逆变器产品。
二、光伏斜屋顶并网逆变器容量计算光伏斜屋顶并网逆变器的容量计算需要根据实际的光伏组件容量、电网条件和用户需求来确定。
一般而言，可以按照以下步骤进行容量计算。
2.1 确定光伏组件总装机容量首先，需要根据实际情况确定光伏组件的总装机容量。
可以通过测算屋顶可利用面积以及光伏组件的安装密度来获得。
例如，若屋顶可利用面积为100平方米，光伏组件安装密度为150W/㎡，则总装机容量为100 * 150 = 15000W（即15kW）。
光伏并网逆变器选型细则
光伏并网逆变器选型细则 Prepared on 24 November 2020并网逆变器选型细则并网逆变器是将太阳能直流电转换为可接入交流市电的设备，是太阳能光伏发电站不可缺少的重要组成部分。
以下对光伏电站设计过程中并网逆变器及其选型做比较详细的介绍和分析。
1．并网逆变器在光伏电站中的作用光伏发电系统根据其应用模式一般可分为独立发电系统、并网发电系统以及混合系统，而并网发电系统的基本特点就是太阳电池组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。
并网光伏电站的基本结构并网逆变器功作用和功能并网逆变器是电力、电子、自动控制、计算机及半导体等多种技术相互渗透与有机结合的综合体现，它是光伏并网发电系统中不可缺少的关键部分。
并网逆变器的主要功能是：◆最大功率跟踪◆DC-AC转换◆频率、相位追踪◆相关保护2．并网逆变器分类并网逆变器按其电路拓扑结构可以分为变压器型和无变压器型逆变器，其中变压器型又分为高频变压器型和低频变压器型。
变压器型和无变压器型逆变器的主要区别在于安全性和效率两个方面。
以下对三种类型逆变器做简单介绍：◆高频变压器型采用DC-AC-DC-AC的电路结构，设计较为复杂，采用较多的功率开关器件，因此损耗较大。
◆低频变压器型采用DC-AC-AC的电路结构，电路简单，采用普通工频变压器，具有较好的电气安全性，但效率较低。
◆无变压器型采用DC-AC的电路结构，无电气隔离，电压范围较窄，但是损耗小、效率高。
3．并网逆变器主要技术指标a. 使用环境条件逆变器正常使用条件：包括工作温度、工作湿度以及逆变器的冷却方式等相关指标。
b. 直流输入最大电流c.直流输入最大电压d. 直流输入MPP电压范围逆变器对太阳能电池部分进行最大功率追踪（MPPT）的电压范围，一般小于逆变器允许的最大直流输入电压，设计电池组件的输出电压应当在MPP电压范围之内。
e. 直流输入最大功率大于逆变器的额定输出功率，即通常所说的“逆变器功率”。
光伏系统逆变器选型与安装技巧
光伏系统逆变器选型与安装技巧随着可再生能源的发展和应用，光伏发电系统在电力领域中的应用越来越广泛。
其中，逆变器作为光伏系统中至关重要的组件之一，主要负责将光伏电池板产生的直流电转换为交流电。
逆变器的选型和安装是确保光伏系统正常运行的重要环节。
本文将介绍光伏系统逆变器的选型依据和安装技巧。
一、光伏系统逆变器选型的依据在选择逆变器时，我们需要考虑以下几个方面：1. 输出功率需求：根据光伏电池板的额定功率和系统的负载需求，确定逆变器的输出功率。
逆变器的额定功率不宜过低，以免影响系统的正常运行，也不宜过高，以免浪费资源。
2. 输入电压范围：逆变器应能够适应光伏电池板的输出电压范围，以免造成能量损失或逆变器过载。
3. 输出电压和频率：根据使用的电力标准确定逆变器的输出电压和频率，以满足实际用电需求。
4. 效率：逆变器的效率直接影响到光伏发电系统的总体效率，因此应选择高效率的逆变器，以提高系统的发电效率。
5. 保护功能：逆变器应具备过电流、过压、过温等保护功能，以确保系统的安全运行。
二、光伏系统逆变器选型的注意事项在进行逆变器选型时，还需要注意以下几个问题：1. 逆变器的适用环境：根据实际的安装环境选择逆变器。
如果安装环境特殊，如高海拔地区、高温地区或多风地区等，应选择具有适应能力的逆变器。
2. 逆变器的可靠性：选择具有良好品牌声誉和优良质量的逆变器，以确保其可靠性和长期稳定运行。
3. 逆变器的通信功能：一些逆变器具备通信功能，可以实时监测和调试系统运行状态，方便故障排除。
4. 逆变器的保修期和售后服务：了解逆变器的保修期和售后服务政策，以便在设备出现故障时能够及时联系厂家进行维修和更换。
三、光伏系统逆变器的安装技巧逆变器的安装对于光伏系统的正常运行至关重要。
以下是一些安装技巧：1. 安装位置选择：选择通风良好、光照充足的位置安装逆变器，以便散热和光伏电池板的正常工作。
2. 安装固定：逆变器应坚固地固定在平稳的支架上，以免受风力和振动的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

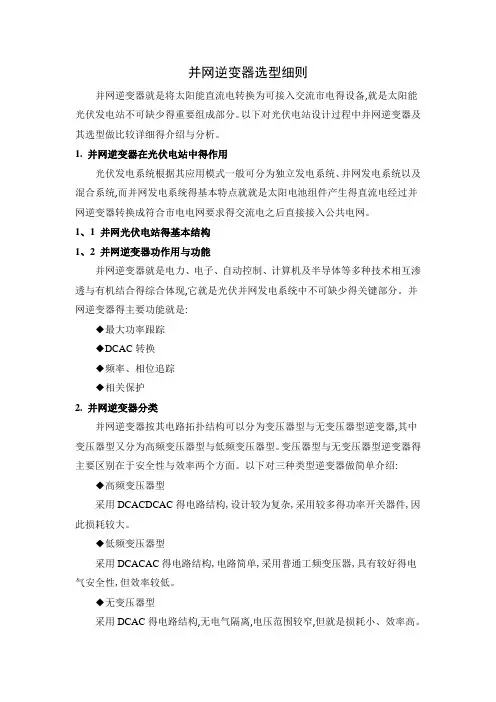

并网逆变器选型细则并网逆变器是将太阳能直流电转换为可接入交流市电的设备，是太阳能光伏发电站不可缺少的重要组成部分。
以下对光伏电站设计过程中并网逆变器及其选型做比较详细的介绍和分析。
1．并网逆变器在光伏电站中的作用光伏发电系统根据其应用模式一般可分为独立发电系统、并网发电系统以及混合系统，而并网发电系统的基本特点就是太阳电池组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。
1.1 并网光伏电站的基本结构1.2 并网逆变器功作用和功能并网逆变器是电力、电子、自动控制、计算机及半导体等多种技术相互渗透与有机结合的综合体现，它是光伏并网发电系统中不可缺少的关键部分。
并网逆变器的主要功能是：◆最大功率跟踪◆DC-AC转换◆频率、相位追踪◆相关保护2．并网逆变器分类并网逆变器按其电路拓扑结构可以分为变压器型和无变压器型逆变器，其中变压器型又分为高频变压器型和低频变压器型。
变压器型和无变压器型逆变器的主要区别在于安全性和效率两个方面。
以下对三种类型逆变器做简单介绍：◆高频变压器型采用DC-AC-DC-AC的电路结构，设计较为复杂，采用较多的功率开关器件，因此损耗较大。
◆低频变压器型采用DC-AC-AC的电路结构，电路简单，采用普通工频变压器，具有较好的电气安全性，但效率较低。
◆无变压器型采用DC-AC的电路结构，无电气隔离，电压范围较窄，但是损耗小、效率高。
3．并网逆变器主要技术指标a. 使用环境条件逆变器正常使用条件：包括工作温度、工作湿度以及逆变器的冷却方式等相关指标。
b. 直流输入最大电流c. 直流输入最大电压d. 直流输入MPP电压范围逆变器对太阳能电池部分进行最大功率追踪（MPPT）的电压范围，一般小于逆变器允许的最大直流输入电压，设计电池组件的输出电压应当在MPP电压范围之内。
e. 直流输入最大功率大于逆变器的额定输出功率，即通常所说的“逆变器功率”。
为了充分利用逆变器的容量，设计接入并网逆变器的电池组件的标称功率可以等于直流侧输入最大功率。
f. 最大输入路数指逆变器直流侧可接入的直流回路数目。
g. 额定输出电压在规定的输入条件下，逆变器应输出的电压值。
电压波动范围一般应：单相220V±5%，三相380±5%。
h. 额定输出功率在规定的输出频率和负载功率因数下，逆变器应输出的额定电流值。
i. 额定输出频率在并网系统中，额定输出频率要对应所并入的电网频率，而且当电网的频率和相位有微小波动时，逆变器输出的交流电应自动追踪电网的频率和相位。
当检测到电网频率波动过大，逆变器将自动切离电网。
我国的市电频率为50Hz，并网逆变器频率波动范围一般在±3%以内。
j. 最大谐波含量正弦波逆变器，在阻性负载下，输出电压的最大谐波含量应≤10%。
k. 过载能力在规定的条件下，在较短时间内，逆变器输出超过额定电流值的能力。
逆变器的过载能力应在规定的负载功率因数下，满足一定的要求。
l. 效率在额定输出电压、输出，电流和规定的负载功率因数下，逆变器输出有功功率与输入有功功率（或直流功率）之比。
目前很多厂家的逆变器效率标示了“效率”和“欧洲效率”两种。
“效率”一般指一天内某时刻逆变器的最大效率，而欧洲效率是根据一天内日照强度的变化计算加权值，通过特定的公式计算一天内的“平均效率”，相对比较科学。
很多公司的无变压器型逆变器的“效率”值很高很高，其实理论上不太可能，可能他们未考虑输出功率因素的影响，将无功功率也计算在内而得出的最大效率。
m. 负载功率因数逆变器负载功率因数的允许变化范围，推荐值0.7—1.0。
n. 负载的非对称性在10%的非对称负载下，固定频率的三相逆变器输出电压的非对称性应≤10%。
o. 防护等级IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
p. 保护功能逆变器应设置：短路保护、过电流保护、过电压保护、欠电压保护及缺相保护。
q. 干扰与抗干扰逆变器应在规定的正常工作条件下，能承受一般环境下的电磁干扰。
逆变器的抗干扰性能和电磁兼容性应符合有关标准的规定。
r. 噪声不经常操作、监视和维护的逆变器，应小于95db。
经常操作、监视和维护的逆变器，应小于80db。
s. 显示逆变器应设有交流输出电压、输出电流和输出频率等参数的数据显示，并有输入带电、通电和故障状态的信号显示。
t. 通信接口主要用于系统运行监控，一般的逆变器通讯接口模式有RS-485、RS-232以及GPRS。
u. 机械参数主要指逆变器的重量和尺寸。
4．并网逆变器选型分析4.1 光伏逆变应用场合光伏发电站是通过具有各种技术结构的逆变器连接到电网上的。
由于建筑的多样性，势必导致太阳能电池板安装的多样性，为了使太阳能的转换效率最高同时又兼顾建筑的外形美观，这就要求我们的逆变器的多样化，来实现最佳方式的太阳能转换。
现在世界上比较通行的太阳能逆变为：集中逆变、组串逆变和组件逆变，现将几种逆变器的特点和运用的场合加以分析。
（1）集中逆变主要用在大型光伏发电站（大于10KW）的系统中，先是光伏组件连接成串，每串加上二极管，再是将这些组串并行连接，然后正负直接连接到同一台集中逆变器的直流输入侧。
一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流。
集中型逆变的最大特点是效率高，成本低，工作状态不稳定。
不稳定原因主要是光伏组串与逆变器匹配不当，以及部分光伏组件的阴影会导致整个发电站的发电量下降。
某一光伏单元组的工作状态不良会造成整个发电站的不良运行。
（2）组串逆变a.普通组串逆变。
组串逆变器已成为现在国际市场上最流行的逆变器，光伏组件连接成串，每个组串（1—5KW）都连接到一台指定的逆变器上，每个组串并网逆变器都有独立的最大功率跟踪单元（MPPT）。
许多大型光伏电厂使用组串逆变器。
优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳工作点与逆变器不匹配的情况，从而增加了发电量。
技术上的这些优势不仅降低了系统成本，也增加了系统的可靠性。
同时，在组串间引入“主—从”的概念，使得在系统在单串电能不能使单个逆变器工作的情况下，将几组光伏组串联系在一起，让其中一个或几个工作，从而产出更多的电能。
最新的概念为几个逆变器相互组成一个“团队”来代替“主—从”的概念，使得系统的可靠性又进了一步。
目前，无变压器式组串逆变器已占了主导地位。
总的来说组串逆变器的特点是减少了光伏组件之间的匹配错误、部分阴影带来的电量损失，以及组串连接二极管和大量直流电缆带来的电量损耗。
不仅大大降低了系统的成本，也增加了发电量和系统的可靠性。
b.多组串逆变。
多组串逆变技术在保留了组串逆变技术的优点上，通过一个共同的逆变桥将多个组串通过直流升压器连接起来，并实现最大功率跟踪，是有效且成本低的解决方案。
多组串技术可以有效连接安装不同朝向（南方、东方、西方）的组件，也可以根据不同的发电时间实现最优化的转换效率。
多组串逆变适用于安装在3至10KW的中等规模电站系统中。
（3）组件逆变器每个组件都连接一台逆变器。
组件逆变器的转换效率比组串低。
使用组件逆变器的系统中，每个组件都必须连接到230V电网上，因此会造成交流侧的电网连接比较复杂，这种技术一般只应用在50至400W的光伏发电站中。
4.2 逆变器选型设计的基本方法(1) 逆变器类型选择并网逆变器主要分高频变压器型、低频变压器型和无变压器型三大类。
根据所设计电站以及业主的具体要求，主要从安全性和效率两个层面来考虑变压器类型。
以下是它们之间的对照表：(2) 容量匹配设计并网系统设计中要求电池阵列与所接逆变器的功率容量相匹配，一般的设计思路是：组件标称功率×组件串联数×组件并联数＝电池阵列功率在容量设计中，并网逆变器的最大输入功率应近似等于电池阵列功率，已实现逆变器资源的最大化利用。
(3) MPP电压范围与电池组电压匹配根据太阳能电池的输出特性，电池组件存在功率最大输出点，并网逆变器具有在特点输入电压范围内自动追踪最大功率点的功能，因此电池阵列的输出电压应处于逆变器MPP电压范围以内。
电池组件电压×组件串联数＝电池阵列电压一般的设计思路是电池阵列的标称电压近似等于并网逆变器MPP电压的中间值，这样可以达到MPPT的最佳效果。
(4) 最大输入电流与电池组电流匹配电池组阵列的最大输出电流应小于逆变器最大输入电流。
为了减少组件到逆变器过程中的直流损耗，以及防止电流过大对逆变器造成过热或电气损坏，逆变器最大输入电流值与电池阵列的电流值的差值应尽量大一些。
电池组件短路电流×组件并联数＝电池阵列最大输出电流(5) 转换效率并网逆变器的效率标示一般分最大效率和欧洲效率，通过加权系数修正的欧洲效率更为科学。
逆变器在其它条件满足的情况下，转换效率应越高越好。
(6) 配套设备并网发电系统是完整的体系，逆变器是重要的组成部分，与之配套相关的设备主要是配电柜和监控系统。
并网电站的监控系统包括硬件和软件，根据自身特点而需要量身定做，一般大型的逆变器厂家都针对自己的逆变器而专门开发了一套监控系统，因此在逆变器选型过程中，应考虑相关的配套设备是否齐全。
(7) 品牌与质量(8) 价格与服务5．并网逆变器国内外生产厂家国内厂家（按首字母排序）安徽长远绿色能源有限公司北京哈博阳光新能源科技有限公司北京科诺伟业科技有限公司北京日佳电源有限公司北京索英电气技术有限公司北京自动化技术研究院飞瑞股份有限公司佛山市中商国通电子有限公司合肥赛恩电子科技有限公司合肥市科光电源有限责任公司合肥阳光电源有限公司江苏津恒能源科技有限公司。
