户外交流高压跌落式熔断器产品说明书

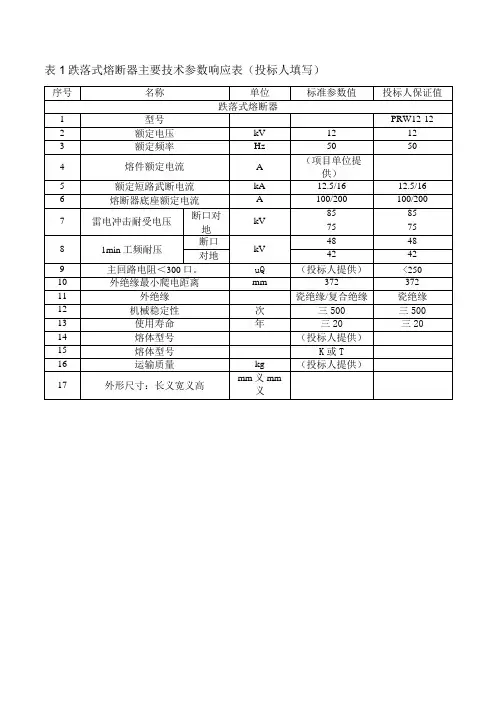

10kV户外跌落式熔断器技术规范.doc(1)
表1跌落式熔断器主要技术参数响应表（投标人填写）
货物需求表表2（1）货物需求及供货范围一览表
（2）货物需求及供货范围一览表
表3必备的备品备件、专用工具和食品仪表供货表
表4使用条件
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
表7技术偏差表（投标人填写）
表8主要组部件材料表
表9推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）
序号名称型号和规格单位数量制造商
低压刀熔开关
表10低压刀熔开关主要技术参数响应表（投标人填写）
表11必备的备品备件、专用工具和仪器仪表供货表
表12使用条件
表13主要组部件材料表
表14推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）
表15项目单位技术差异表
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
表16技术偏差表。
高压熔断器说明书(1)
RW12-12系列户外高压跌落式熔断器产品使用说明书河南亚丰电瓷电器有限公司1主要用途及适用范围熔断器是一种当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而开断电路的开关装置。
跌落式熔断器是动作后载熔件自动跌落，形成端口的熔断器。
RW、HRW、PRWG及HPRWG系列跌落式熔断器适用于交流50HZ系统电压10KV~35KV的电力系统中，用于输电线路和电力变压器的短路和过负荷保护。
2使用环境2.1环境温度：-40℃~+40℃；2.2相对湿度：日平均值不大于95%，月平均值不大于90%；2.3海拔高度不超过34m/s；2.5安装地点应无火灾、爆炸危险、化学腐蚀及剧烈震动。
3产品型号和名称□□□□□□□□额定电流：A其它标志：F-带有负荷开断装置B-带有避雷器额定电压：KV设计序号保护对象：T-保护变压器用M-保护电动机用C-保护电容器用P-保护电压互感器用安装场所：N-户内W-户外产品名称：R-瓷绝缘熔断器HR-复合绝缘熔断器结构特征：X-限流式P-喷射式例：HRW11-12/100 12KV系统用11型户外交流高压复合绝缘跌落式熔断器，额定电流为100A4产品结构及原理跌落式熔断器主要由绝缘支架和熔丝管两部分组成，绝缘支架两端安装静触头，熔丝管两端安装动触头，熔丝管由内层的消弧管和外层的酚醛纸管（或环氧玻璃布管）组成。
带负荷开断装置跌落式熔断器增加弹性辅助触头及灭弧室罩，用以分、合负载电流。
跌落式熔断器在正常运行时，熔丝管借助熔丝张紧，形成闭合位置。
当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，在管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭，熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。
带复合开端装置跌落式熔断器需要开断负荷时，绝缘杆拉开动触头，此时辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩中消逝能量，同时灭护罩产生气体，在电流过零时，将电弧熄灭。

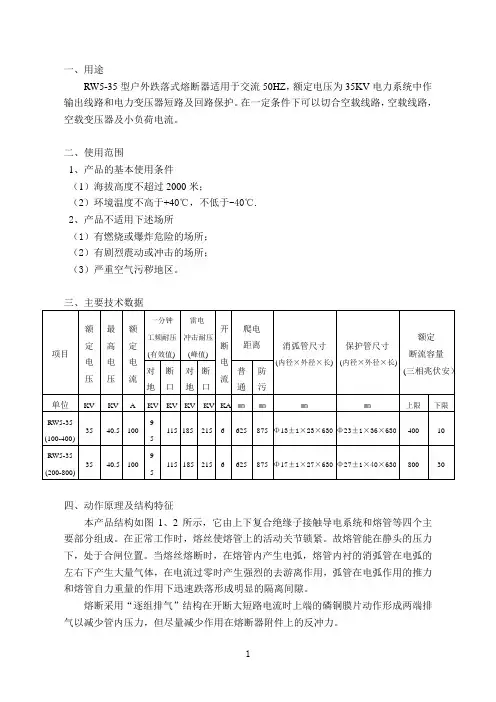

RW5说明书
一、用途RW5-35型户外跌落式熔断器适用于交流50HZ，额定电压为35KV电力系统中作输出线路和电力变压器短路及回路保护。
在一定条件下可以切合空载线路，空载线路，空载变压器及小负荷电流。
二、使用范围1、产品的基本使用条件（1）海拔高度不超过2000米；（2）环境温度不高于+40℃，不低于-40℃.2、产品不适用下述场所（1）有燃烧或爆炸危险的场所；（2）有剧烈震动或冲击的场所；（3）严重空气污秽地区。
三、主要技术数据四、动作原理及结构特征本产品结构如图1、2所示，它由上下复合绝缘子接触导电系统和熔管等四个主要部分组成。
在正常工作时，熔丝使熔管上的活动关节锁紧。
故熔管能在静头的压力下，处于合闸位置。
当熔丝熔断时，在熔管内产生电弧，熔管内衬的消弧管在电弧的左右下产生大量气体，在电流过零时产生强烈的去游离作用，弧管在电弧作用的推力和熔管自力重量的作用下迅速跌落形成明显的隔离间隙。
熔断采用“逐组排气”结构在开断大短路电流时上端的磷铜膜片动作形成两端排气以减少管内压力，但尽量减少作用在熔断器附件上的反冲力。
当开断小故障电流时，上端磷铜膜不动作，形成“单向排气”以提高管内压力，有利于小电流的开断。
正常运行时，熔丝上端为膜片所封闭，以防止雨水进入管内。
熔断器能可靠地开断上限流容量至下限断流容量之间的任何电流。
五、安装使用注意事项1、熔断器应存放在干燥通风的室内。
2、安装前应将熔断器各部分拭抹干净，检查各部分螺帽、螺钉是否拧紧，各转动部分是否灵活。
应予先在地面分合数次，若有异常现象，应予适当调整。
熔管上、下动触头和瓷瓶上下静触头之间的尺寸应按图2、3规定调整好，以保证在合闸位置时具有足够的接触压力。
3、熔断器应配装带纽扣熔丝。
在安装熔丝于熔管之前应检查熔丝纽扣是否能顺利通过上端压盖。
如不行则应加以修整。
4、安装熔丝时，应将熔管上、下端的活动关节锁紧，并应特别注意拉紧熔柄。
否则会减少触头的接触压力，不仅影响熔断器的载流能力，而且可能造成运行中无故跌落。
RW11跌落式熔断器使用说明书
1. RW11产品用途RW11跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。
2. RW11正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3. RW11主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
4. RW11熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。

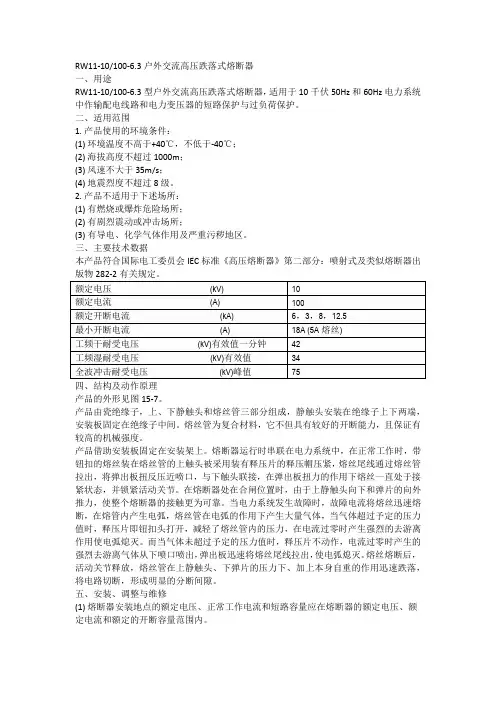

RW11-10户外跌落式熔断器使用说明书
RW11-10/100-6.3户外交流高压跌落式熔断器一、用途RW11-10/100-6.3型户外交流高压跌落式熔断器，适用于10千伏50Hz和60Hz电力系统中作输配电线路和电力变压器的短路保护与过负荷保护。
二、适用范围1. 产品使用的环境条件：(1) 环境温度不高于+40℃，不低于-40℃；(2) 海拔高度不超过1000m；(3) 风速不大于35m/s；(4) 地震烈度不超过8级。
2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重污秽地区。
三、主要技术数据本产品符合国际电工委员会IEC标准《高压熔断器》第二部分：喷射式及类似熔断器出产品的外形见图15-7。
产品由瓷绝缘子，上、下静触头和熔丝管三部分组成，静触头安装在绝缘子上下两端，安装板固定在绝缘子中间。
熔丝管为复合材料，它不但具有较好的开断能力，且保证有较高的机械强度。
产品借助安装板固定在安装架上。
熔断器运行时串联在电力系统中，在正常工作时，带钮扣的熔丝装在熔丝管的上触头被采用装有释压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷口，与下触头联接，在弹出板扭力的作用下熔丝一直处于接紧状态，并锁紧活动关节。
在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。
当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量气体，当气体超过予定的压力值时，释压片即钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用使电弧熄灭。
而当气体未超过予定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。
熔丝熔断后，活动关节释放，熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。
五、安装、调整与维修(1) 熔断器安装地点的额定电压、正常工作电流和短路容量应在熔断器的额定电压、额定电流和额定的开断容量范围内。

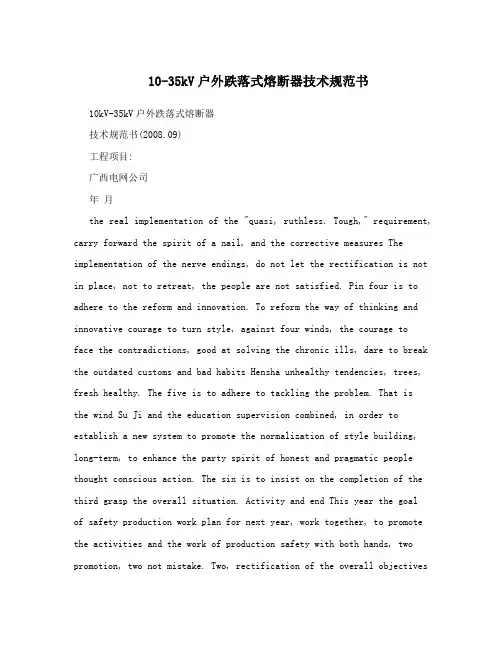

10-35kV户外跌落式熔断器技术规范书
10-35kV户外跌落式熔断器技术规范书10kV-35kV户外跌落式熔断器技术规范书(2008.09)工程项目:广西电网公司年月the real implementation of the "quasi, ruthless. Tough," requirement, carry forward the spirit of a nail, and the corrective measures The implementation of the nerve endings, do not let the rectification is not in place, not to retreat, the people are not satisfied. Pin four is to adhere to the reform and innovation. To reform the way of thinking and innovative courage to turn style, against four winds, the courage toface the contradictions, good at solving the chronic ills, dare to break the outdated customs and bad habits Hensha unhealthy tendencies, trees, fresh healthy. The five is to adhere to tackling the problem. That isthe wind Su Ji and the education supervision combined, in order to establish a new system to promote the normalization of style building, long-term, to enhance the party spirit of honest and pragmatic people thought conscious action. The six is to insist on the completion of the third grasp the overall situation. Activity and end This year the goalof safety production work plan for next year, work together, to promote the activities and the work of production safety with both hands, two promotion, two not mistake. Two, rectification of the overall objectivesand specific objectives: (a) the overall path around the "four focus", carried out the outstanding problems of the special rectification, the full implementation of the central and provincial Party committee clear the rectification task, effectively curb the "four winds", realize the overall improvement of Party and government. The point is: focus on the people, the people, convenience, and resolutely curb the bureaucratic style of work; looking to stimulate grassroots vitality, resolutely curb the Wenshan sea; focus on the cadres honest, clean government, politics, and resolutely curb exceed the standard Quasi occupied office space, Gongjusiyong, public funds, extravagance of the wind; focus on establish a correct view of achievements, the concept of power, and resolutely curb acts against the interests of the masses. Accelerate the system reform and construction, improve the people honest and pragmatic normalization system, constantly consolidate and expand educational practice achievements, make people satisfied. The recent reform goal: Political Quality Bureau and all Party members and cadres, further improve the quality of the business; the "four winds", "two" problem has been effectively solved. The middle goal of the reform: "opposition party and government austerity waste目次1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料7 技术资料及图纸交付进度8 运输、储存、安装、运行和维护规则1( 总则1.1 本规范书适用于10kV,35kV，50Hz电力系统中户外跌落式熔断器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
跌落式熔断器使用说明书
1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。
2.正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。
5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。
户外交流高压喷射跌落式熔断器技术条件
R W– 12/100-12.5型户外交流高压喷射跌落式熔断器技术条件HY— 2013 —101编写：XXX校对：XXX审核：XXXXXXXX电气科技有限公司2013年X月X日1. 主题内容与使用范围：本标准规定了公司生产的12kv户外交流高压跌落式熔断器（以下简称熔断器）的额定参数、正常使用条件、主要采用标准、技术要求、设计结构、型式试验、标志、运输、储存、采用标准（主要）等内容。
本产品适用于额定电压12kv、额定频率50Hz / 60Hz的配电线路及变压器短路故障和过载电流保护。
2. 正常使用条件：a.周围空气温度：–40℃～+45℃；b.海拔高度1000m及以下地区；c.风压：不大于700pa（相当于风速34m／s）3.主要采用标准：a)GB/T 15166.3-2008b) PRW-12/100-12.5型户外交流高压喷射跌落式熔断器4.技术条件：4.1额定电压为12kv.4.2额定电流：a.底座额定电流为100A;b.配用熔断件额定电流6～100A；4.3额定频率：50Hz4.4额定短路开断电流:对称开断为12.5KA.额定雷电冲击耐受电压和1min工频耐受电压见表1。
4.5绝缘水平额定雷电冲击耐受电压和1min工频耐受电压见表1。
表14.6机械稳定性：熔断器器应200次连续“分合”操作。
4.7熔断器外绝缘的对地爬距为330mm5.设计与结构：5.1熔断器由安装支架、绝缘子、载熔件、载熔件触头、底座触头、释压帽、接线端子等结构。
5.2灭弧罩应符合《交流高压熔断器专用玻璃钢消复合管》的规定.5.3熔断器的动静触头要接触良好，具有可靠的电器连接。
5.4熔断器载熔件上触头端要有能用专用绝缘操作杆进行“分合”操作的结构；载熔件下触头号要有便于用绝缘操作杆安装或取下载熔件的结构。
5.5载熔件下触头设计一扭转翻板弹簧，使装好的载熔件在扭转翻板弹簧的扭力作用下处于拉紧状态，保证熔断器触头可靠接触。
5.6熔断器的接线端子为板状结构时，应符合IEC-282-2《变压器、高压电器及套管的接线端子》的规定。
10kv跌落式熔断器使用说明书
1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。
2.正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。
5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。
10kV户外跌落式熔断器标准技术标书-通用部分
广西电网设备标准技术标书10kV 户外跌落式熔断器通用部分技术标书编号：024201600000223T广西电网有限责任公司2016年08月本标书对应的专用部分目录序号名称编号1 广西电网有限责任公司10kV 户外跌落式熔断024201600000223Z 器标准技术标书（专用部分）10kV 户外跌落式熔断器标准技术标书使用说明1、本物资采购标准技术标书分为标准技术标书通用部分和标准技术标书专用部分。
2、项目单位根据需求选择所需设备的技术标书。
技术标书通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，并加盖该单位物资部门公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更环境温度、环境相对湿度、污秽等级、地震烈度、最大设计风速等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术标书专用部分总“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件标准技术标书专用部分的“招标人要求值”一栏填写相应的投标人响应部分表格，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“设备外部条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5、技术标书范本的页面、标题等均为统一格式，不得随意更改。
目次1、总则 (1)2、应遵循的主要标准 (1)3、使用条件 (2)4、技术要求 (3)5、试验 (8)6、包装、运输、贮存和质量保证 (11)1、总则1.1 本招标技术文件适用于广西电网10kV 户外跌落式熔断器的功能、性能、安装等方面的技术要求。
HRW12-12-200型户外交流高压跌落式熔断器资料
高压跌落熔断器
技术条件
XXXX有限公司
设计文件名称
技术条件
XXXX有限公司
产品型号、名称
HRW12-12/200A高压跌落熔断器
共7页
第1页
1主题内容及适用范围：
本技术条件规定了HRW12-12/200A高压跌落熔断器的适用条件、额定值、设计与结构、型式试验和出厂试验等方面的要求。
7.4.2.1弧前时间-电流特性试验
试验可在不大于熔断器额定电压的任何方便的电压下进行，试验回路应保持试验电流的稳定性，试验所得的时间和电流的平均值的误差不应大于10%，也可从开断试验中取得数据。
设计文件名称
技术条件
产品型号、名称
HRW12-12/200A高压跌落熔断器
共7页
第6页
7.4.2.2时间范围
8出厂试验
出厂试验项目
1）外形及机械尺寸检查；
2）触头接触性能检查；
3）工频1min耐受电压试验。
8.1按图纸和技术条件进行外观、外形尺寸检查，保证转动灵活，并进行10次合分操作。
8.2上、下触头接触处用塞尺或专用工具检查，保证接触面或线有三分之二以上的接触。
8.3按本技术条件4.6条的试验电压对产品进行工频1min干试耐压试验。
第一次试验-5~+15
第二次试验85~105
第三次试验130~150
全部试验85~105
任意
熔断件额定电流值
最小值
最大值
最小值
最大值
最小值
最大值
最小值
最大值
试验次数
3
3
3
3
1
1
2
2
每一熔管
人民电器 RW-12 RW-24型户外高压交流跌落式熔断器 产品说明书
冲击电压 (kV)
150
工频耐压 (kV)
42
12
200
12000
150
42
爬距 (mm) 250
250
RW12-12
型号
HRW12-24/100 HRW12-24/200
额定电压 (kV) 24 24
额定电流 (A) 100 200
开断电流 (A) 8000
10000
冲击电压 (kV) 150 150
高压电器
RW -12
户外高压交流跌落式熔断器
RW3-12
HRW3-12
RW7-12
PRWG1-12F 141
主要技术参数
型号
RW3-12/100 RW3-12/200
额定电压 (kV)
12 12
额定电流 (A)
100 200
开断电流 (A)
6300 12500
冲击电压 (kV)
110 110
工频耐压 (kV)
额定电压 (kV) 12 12
额定电流 (A) 100 200
开断电流 (A) 6300
12500
冲击电压 (kV) 110 110
工频耐压 (kV) 42 42
爬距 (mm) 230 230
型号
RW7-12/100 RW7-12F/100 RW7-12/200 RW7-12F/200
额定电压 (kV)
42 42
爬距 (mm)
230 230
型号
HRW3-12/100 HRW3-12/200
额定电压 (kV) 12 12
额定电流 (A) 100 200
开断电流 (A) 6300 8000
RW6-66跌落式熔断器使用说明书
1. RW6-66产品用途RW6-66跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。
2. RW6-66正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3. RW6-66主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
4. RW6-66熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。
户外高压跌落式熔断器的操作方法
户外高压跌落式熔断器的操作方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!户外高压跌落式熔断器的操作方法简介户外高压跌落式熔断器是电力系统中常见的保护设备之一，它在电路中扮演着重要的过载保护和短路保护角色。
RW3熔断器使用说明书
量
kg
相对地
断口
HRW3-10/100
1
10
100
100
60
43
100
125
2.5
HRW11-10/100
2
10
100
100
60
43
100
125
2.6
RW3-10/100
3
10
100
100
45
34
75
90
7.1
RW11-10/100
4
10
100
100
45
34
75
90
7.2
RW3跌落式熔断器
概述：
用于额定电压10kV电力系统中线路及户外变压器等设备的短路保护与过电流保护。
使用条件：
1、海拔不超过1000m；
2、环境温度-40℃~+40℃；
3、安装场所应无易燃、易爆GB 15166.1~5 -1994 《交流高压熔断器》
型号说明：
R——瓷绝缘高压跌落式熔断器；
HR——复合绝缘高压跌落式熔断器；
W——表示户外；
W后数字为设计序号；
“－”后数字为额定电压值，kV；
“/”后数字为额定电流值，A。
产品型号
图号
额定电压
kV
（有效值）
额定电流
A
（有效值）
额定开断
容量
MVA
工频干耐受
电压 kV
不小于
工频湿耐受
电压 kV
不小于
雷电冲击耐受电压 kV （峰值）
RW12跌落式熔断器使用说明书
1. RW12产品用途RW12跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。
2. RW12正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3. RW12主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
4. RW12熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。
RW4-12跌落式熔断器使用说明书
1. RW4-12产品用途RW4-12跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。
2.RW4-12正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.RW4-12主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
4.RW4-12熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
置。适用于户外交流50Hz、额定电压为6~35kV的配电线路及配电变压器的过载、
2
短路保护以及电源隔离之用途。
跌落式熔断器是配电网当中使用最为广泛的产品之一，也是配电系统使用 量最大的电力产品之一。由于其结构的直观性和价格的低廉性，长期以来没有得 到广大制造行业足够的重视。存在着开断性能不稳定、通流能力低、寿命短等许 多缺点，并且数十年来没有得到很好地解决。随着社会经济的发展以及对供电可 靠性要求的提高，电力系统对该产品的品质要求大幅度提高，为此，深圳惠程对 国内外众多种类的产品进行了详细地研究，并征求了大量用户的意见和建议，研 发出了新一代的 HCCRW (HCHRW) 系列户外交流高压跌落式熔断器。
户外交流高压跌落式熔断器 HCCRW12-100/12.5 型
8
HCCRW12-200/12.5 型
■ 安装尺寸
■ 技术参数
额定电压 额定电流 开断电流 冲击电压 工频耐压 爬电距离 重量
体积
型 号 （KV） （A）
（KA）
（KV） （KV） （MM) (KG)
(CM)
HCCRW12-100/12.5 12(15) 100
质量保证
本公司的 HCCRW 系列跌落式熔断器，已经通过了西安国家高压电器质量
3
监督检验中心根据国标GB15166.3-94（交流高压熔断器喷射式熔断器）所做的
型式试验。
本公司已经通过了ISO9001质量管理体系认证，其中涵盖了熔断器系列产 品。公司技术图纸准确、工艺文件、标准完善，质量控制点分布合理，试验设 备齐全，做到了全过程的质量控制。公司承诺，产品出厂合格率100%，因产品 质量问题出现运行故障，无条件更换。
10
HCCRW15-200/12.5 型
■ 安装尺寸
■ 技术参数
额定电压 额定电流 开断电流 冲击电压 工频耐压 爬电距离 重量
体积
型号
（KV）
（A） （KA） （KV） （KV） （MM) (KG)
(CM)
HCCRW15-100/12.5 12(15) / 24(27) 100
12.5
125
55
340
12.5
150
55
630
5.2
58*44*12
HCHRWX15F-200/12.5 12(15) / 24(27) 200
12.5
150
55
630
5.3
性能特点
■ 整体结构严谨合理
6
熔断器的整体结构设计严谨合理、用料考究、装配工艺严格，各部件之间 配合稳定可靠、动作灵活。不但保证了产品运行的可靠性，也保证了操作 人员可以非常方便轻松地作业。
■ 高品质的材料
所有配件不但设计合理，而且均采用了高品质的材料，采用先进的加工工 艺，产品精度高、互换性好，确保了产品整体的高品质。
关于我们
深圳市惠程电气股份有限公司组建于1999年，作为城乡配电网络高可靠性装
1
备供应商和综合解决方案提供商，以新型高分子电气绝缘材料技术为特色和核心
优势，主要从事高性能复合材料绝缘制品以及相关电力配网设备的研发、生产和
销售。产品包括全密闭全绝缘中、低压电缆分接箱，电缆对接箱，硅橡胶电缆附
件、电缆插头等硅橡胶绝缘制品，SMC电气设备箱体等。
12.5
150
65
450
7.5
53*44*12
HCCRWX15-200/12.5 12(15) / 24(27) 200
12.5
150
65
450
7.6
户外交流高压跌落式熔断器 HCHRWX15-100/12.5 型
13
HCHRWX15-200/12.5 型
■ 安装尺寸
■ 技术参数
额定电压 额定电流 开断电流 冲击电压 工频耐压 爬电距离 重量
体积
型 号 （KV） （A）
（KA）
（KV） （KV） （MM) (KG)
(CM)
HCHRW12-100/12.5 12(15) 100
12.5
HCHRW12-200/12.5 12(15) 200
12.5
110
42
310
4.1
38.5*340*10
110
42
310
4.2
户外交流高压跌落式熔断器 HCCRW15-100/12.5 型
12.5
HCCRW12-200/12.5 12(15) 200
12.5
110
42
230
6.5
38.5*340*10
110
42
230
6.6
户外交流高压跌落式熔断器 HCHRW12-100/12.5 型
9
HCHRW12-200/12.5 型
■ 安装尺寸
■ 技术参数
额定电压 额定电流 开断电流 冲击电压 工频耐压 爬电距离 重量
■ 平行沟槽接线端子
精铸并镀银的平行沟槽接线端子，提供了两个压线道沟，使接线非常简单 可靠。
■ 镀锌防冰罩
防冰罩的设计可以防止雨水流到不锈钢弹簧及上触点上，从而防止熔断器 上端因结冰而无法动作。
■ 无开断上下导流片
熔断器上下两端的导电部分，均采用整体镀银铜片，中间无断开点，大大 提高了产品的导电能力和产品的可靠性。
7.2
52*42*10
HCCRW15-200/12.5 12(15) / 24(27) 200
12.5
125
55
340
7.3
户外交流高压跌落式熔断器 HCHRW15-100/12.5 型
11
HCHRW15-200/12.5 型
■ 安装尺寸
■ 技术参数
额定电压 额定电流 开断电流 冲击电压 工频耐压 爬电距离 重量
HCCRW (HCHRW) 系列户外交流高压跌落式熔断器，技术参数达到了IEC2822 标准、DL/T640-97标准、GB15166.3-94标准以及美国标准ANSI/IEEE37.41的要 求。产品通过了国家高压电器质量监督检验中心的型式试验。同时，对于关键结 构的设计，公司已经申请了实用新型专利，专利受理号：200720019400.2。
体积
型号
（KV）
（A） （KA） （KV） （KV） （MM) (KG)
(CM)
HCHRWX15-100/12.5 12(15) / 24(27) 100
12.5
150
55
630 4.8
53*44*12
HCHRWX15-200/12.5 12(15) / 24(27) 200
12.5
150
55
630 4.9
产品型号
5
性能特点
上平行沟槽接线端子 高强度绝缘子 锻钢安装钢脚 下平行沟槽接线端子 接地线挂孔 U形弹簧 铸铜耳臼 铸铜耳轴 不锈钢胀力穿芯轴 铸铜管套 熔管 铸铜拉环 负荷开断拉勾 上导电片 不锈钢弹簧 防冰罩
开断电流KA 额定电流A 带负荷开断 额定电压KV 大爬距增强型 户外式 熔断器 瓷绝缘(复合绝缘) 惠程电气
户外交流高压跌落式熔断器 HCCRWX15-100/12.5 型
12
HCCRWX15-200/12.5 型
■ 安装尺寸
■ 技术参数
额定电压 额定电流 开断电流 冲击电压 工频耐压 爬电距离 重量
体积
型号
（KV）
（A） （KA） （KV） （KV） （MM) (KG)
(CM)
HCCRWX15-100/12.5 12(15) / 24(27) 100
生产过程 控制
深圳惠程严格按照ISO9001质量管理体系的要求控制生产全过程。公司配 备了先进的生产设备，并具有完善的质量检测手段，以求产品尽善尽美。
出厂试验
■ 外观和尺寸检查
■ 1min工频相对地干耐受电压试验
4
■ 接触性能检查
适用条件
■ 额定频率：50Hz ■ 环境温度：－40℃ ～ ＋50℃ ■ 海拔高度：不超过1000m ■ 污秽等级：Ⅳ级 ■ 风 压：不超过700Pa（风速34m/s） ■ 对地最小爬电距离：300mm ■ 无强酸碱腐蚀
■ 超强的机械性能和故障开断能力
合闸操作时，熔管精确到位，不会出现晃动、反弹、或者脱扣现象；脱扣 动作绝对可靠，并与故障电流的大小无关；具有12.5kA/12kV短路故障的 开断能力（每根熔管一次）。
■ 防紫外线耐水熔管
用环氧玻璃纤维缠绕管及灭弧介质材料组成的熔管，外层加防紫外线户外 漆，机械强度高、有效使用寿命长，适当的几何尺寸，单端排气方式，加 快了气流速度，提高了吹弧能力，可同时满足开断大、小电流的要求。
适用标准
本产品符合： ■ HCCRW系列交流户外高压跌落式熔断器技术条件(企业标准) ■ HCHRW系列交流户外高压跌落式熔断器技术条件(企业标准) ■ GB15166.3-94《交流高压熔断器喷射式熔断器》
订货须知
订货时，用户须提供如下参数：
■ 产品型号
■ 额定电流
如有特殊要求，请详细说明
■ 是否需要熔丝
户外交流高压跌落式熔断器
HCCRW15F-100/12.5 型
HCHRWX15F-100/12.5 型
14
HCCRW15F-200/12.5 型
HCHRWX15F-200/12.5 型
■ 技术参数
额定电压 额定电流 开断电流 冲击电压 工频耐压 爬电距离 重量
体积
型号
（KV）
（A） （KA） （KV） （KV） （MM) (KG)
(CM)
HCCRW15F-100/12.5 12(15) / 24(27) 100
12.5
150
55
340
7.6
