柜式自动投切无功补偿装置
什么叫无功补偿装置
什么叫无功补偿装置总的来说“无功补偿装置”就是个无功电源。
一般电业规定功率因数为低压0.85以上，高压0.9以上。
为了克服无功损耗，就要采用无功补偿装置来解决。
电力系统中现有的无功补偿设备有无功静止式补偿装置和无功动态补偿装置两类，前者包括并联电容器和并联电抗器，后者包括同步补偿机(调相机)和静止型无功动态补偿装置(SVS)。
并联电抗器的功能是：1)吸收容性电流，补偿容性无功，使系统达到无功平衡；2)可削弱电容效应，限制系统的工频电压升高及操作过电压。
其不足之处是容量固定的并联电抗器，当线路传输功率接近自然功率时，会使线路电压过分降低，且造成附加有功损耗，但若将其切除，则线路在某些情况下又可能因失去补偿而产生不能允许的过电压。
改进方法是采用可控电抗器，它借助控制回路直流的励磁改变铁心的饱和度(即工作点)，从而达到平滑调节无功输出的目的。
工业上采用1.同步电机和同步调相机；2.采用移相电容器；目前大多数采用移相电容器为主。
无功补偿对于降低线损有哪些作用？电网的损耗分为管理线损和技术线损。
管理线损通过管理和组织上的措施来降低；技术线损通过各种技术措施来降低。
无功补偿是利用技术措施降低线损的重要措施之一，在有功功率合理分配的同时，做到无功功率的合理分布。
按照就近的原则安排减少无功远距离输送。
对各种方式进行线损计算制定合理的运行方式；合理调整和利用补偿设备提高功率因数。
1、提高负荷的功率因数提高负荷的功率因数，可以减少发电机送出的无功功率和通过线路、变压器传输的无功功率，使线损大为降低，而且还可以改善电压质量、提高线路和变压器的输送能力。
2、装设无功补偿设备应当根据电网中无功负荷及无功分布情况合理选择无功补偿容量和确定补偿容量的分布，以进一步降低电网损耗。
农村低压客户的用电现状以及无功补偿在低压降损中的作用有哪些？90年代以前，农村低压用电以居民生活用电为主，其负荷主要是照明用白炽灯，不仅用电量少而且负荷性质基本是纯电阻性(COSφ≈1)，而低压动力用户的负荷功率因数虽然较低，但其用电量占总售电量的比例较小，故影响不大。
6KV电容器柜技术方案
6kV 自动无功补偿装置技 术 方案......................................................................................................................................................................................................................................................................本技术方案合用于本次投标的35kV变电站6kV电容器柜，按照招标方提供的设计图纸及招标文件中的技术要求统一编制6kV 无功自动补偿装置技术说明。
1、本技术方案合用于6kV无功自动补偿装置。
提供设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2、本技术方案所使用的标准如与买方所执行的标准不一致时，按较高标准执行。
3、本技术方案经买、卖双方确定后作为定货合同的技术附件，未尽事宜由双方商议决定。
4、本技术方案由买方根据其产品性能作为衡量设备优劣的主要技术指标。
本工程 6kV 无功自动补偿装置的总容量为4000kvar，由两段组成。
每段母线补偿2000kvar，分4组，每组容量为500kvar。
实现跟踪系统无功需求自动投切各组电容器。
自动补偿装置部份包括：进线柜(内设隔离开关、氧化锌避雷器等)；电容器柜(内设投切电容器专用真空接触器、电抗器、氧化锌避雷器、放电线圈等)；电压无功综合控制及保护装置。
装置按无功需求量自动跟踪循环投切补偿电容器组。
我方除遵循国家及企业创造的相关规定外，还满足以下工程技术要求。
我方保证提供符合本技术要求和符合国家现行相关标准、规程、规范的要求以及符合产品使用方的相关规定，彻底满足本规格书的要求的优质产品。
1、GB3983.2 《高电压并联电容器》2 、IEC871 《额定电压660V以上交流电力系统用并联电容器：总则、性能、试验和标志—安全要求—安装和运行指南》3、GB50227 《并联电容器装置设计规范》4、GB3906 《3.6kV~40.5 kV交流金属封闭开关设备和控制设备》5、GB/T11024.1) 《标称电压1000V 以上交流电力系统用并联电容器第1 部份：总则》6、DL 462 《高压并联电容器用串联电抗器定货技术条件》7、GB/T 16927.1-1997 《高电压试验技术-----第一部份：普通试验要求》8、GB/T 11022-1999 《高压开关设备和控制设备标准的公共技术要求》9、GB/T11024-2001 《标称电压 1kV 以上交流电力系统用并联电容器》10、GB/T 14549-93 《电能质量公用电网谐波》11、GB11032-2000 《交流无间隙金属氧化物避雷器》12、GB10229-88 《串联电抗器》13、DL462 《高压并联电容器单台保护熔断器定货技术条件》14、DL/T653 《高压并联电容器用放电线圈定货技术条件》15、DL/T604 《高压并联电容器装置定货技术条件》16、GB50227-2022 《并联电容器装置设计方案》1 、环境温度：最高温度：+45℃ 最低温度：-40℃2 、年平均气温：8.1o C3、年平均相对湿度：≤70%4、海拔高度：≤1000m5、最大风速：42.2m/s6、地震裂度：7度7、安装位置：户内8、污秽等级：Ⅳ级1、电气主接线图2、一层电气平面图1、装置结构：柜式2、额定容量：4000kvar(500kvar×4+500kvar×4)3、电容器联接线方式：单星形、中性点不接地4、控制方式：手动/遥控(综自系统) /自动(电压无功综合控制及保护装置)5、投切级数： 4级6、投切方式：循环投切7、额定电压：电容器额定电压6.9/ √3kV，系统电压6kV，放电电压互感器6/ √3kV，二次0.1/ √3 kV，辅助绕组0.1 /3kV。
无功补偿装置介绍 ppt课件
ppt课件
16
四、静止无功发生器（SVG）
启动装置 主要有由启动开关、启动电阻、避雷器、隔离刀
闸和接地刀闸等组成。 主要作用：实现SVG自励启动，限制上电时直 流电容的充电涌流，避免IGBT模块、直流电容 损坏。SVG上电时，启动电阻串于充电回路， 起限流保护作用；需将电阻通过启动开关旁路后 SVG方能投入运行。 连接电抗器 主要作用： 限制无功输出电流； 滤除装置产生的高次谐波； 将两个电压源连接起来。
ppt课件
21
四、静止无功发生器（SVG）
SVG操作与维护 1、 SVG动态无功补偿装置的投运：
将开关室SVG接地刀闸拉开 将室外接地刀闸拉开，并将隔离开关合上，将开关手车摇至运行位置。 将SVG控制柜上的“复位”按钮按下，直到“合闸就绪”指示灯亮起，此时将SVG断路器合 上，SVG动态无功补偿装置即可投入运行。 2、 SVG动态无功补偿装置的停机： 将SVG断路器断开，SVG动态无功补偿装置退出运行。 3、 如进入检修状态需进行如下操作： 将室外隔离开关拉开，并将接地刀闸合上 将开关室SVG手车开关摇至试验位置，并将接地刀闸合上
ppt课件
6
一、无功补偿基本知识
视在功率
视在功率：在交流电路中，电压与电流有效值的乘积，我 们把这一部分功率称之为视在功率。
视在功率用S表示，单位是VA、kVA、MVA等
功率因数
功率因数：在交流电路中，电压与电流之间的相位差（Φ ）的余弦叫做功率因数。
在数值上，功率因数是有功功率和视在功率的比值 cos P
TCR型SVC装置中，通常装设特定调谐次数的滤波器，具有较好的滤波效果，能将负 荷波动产生的谐波滤去，以减少谐波对系统电能质量的影响。 SVC的主要功能 动态补偿无功，提高功率因数； 抑制电压波动及闪变，稳定电压； 抑制谐波，减少谐波对电网及设备的损害 抑制系统振荡，提高功率传输能力
高压无功补偿电容柜技术规范
第一标段10kV中置式高压开关柜技术规范b.安装地点安装地点：户内。
三、系统概况和运行条件3. 1 系统概况a.系统电丿E最高电压：额定电压：b.系统额定频率：c.系统中性点接地方式: 3.2 运行条件气象资料主要气象要素如下：海拔高度历年平均气温历年极端最高气温历年极端最低气温历年最高日降雨量多年平均年降雨量年最多雷暴日数多年平均雷暴日数b.地震烈度地震烈度为c.其他使用条件：污秽等级：四.技术要求4.1引用标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时，所示版本均为有12 kV10kV50Hz中性点不接地系统1220m（黄海高程）8. 2 °C+40 °C-30 °C81. 0 mm183. 3 mm24天43. 3 天8度。
III 级。
效。
所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。
GB3906-91 《3~35KV交流金属封闭开关设备》GB3U. 1-1997 《高压输变电设备的绝缘配合》GB1984-1989 GB2706GB3309 GBU022DL/T404-1997 GB50060-92 DL403-91《交流高压断路器》《交流高压电器动、热稳定试验方法》《高压开关设备常温下的机械试验》《高压开关设备通用技术条件》《户内交流高压开关柜订货技术条件》《3~110kV高压配电装置设计规范》《10~35KV户内高压真空断路器的订货技术条件》9、高压无功补偿电容柜a.执行标准:JB7111-1993《高压并联电容装置》JB/T8958-1999《自愈式高压并联电容器》GB/T11024. 1-2001《标准电压1KV以上交流电力系统用并联电容器》GB/50227-95《并联电容器装置设计规范》b.使用环境条件海拔高度周圉空气温度小于1230m 最高40°C 最低-20 °C最大日温差最大风速履冰厚度日照安装位置C.设备名称及数量25°C40m/ s5mm0. 1 W/cm: 户内设备名称：10kV柜式无功自动补偿成套装置d.设备概况及技术要求A.设备概况每套设备总容量为900kVar;数量：两台，（每个回路一台）均由陕西宝光集团或西安西电电力电容器有限公司成套提供。
高压无功补偿电容柜技术规范

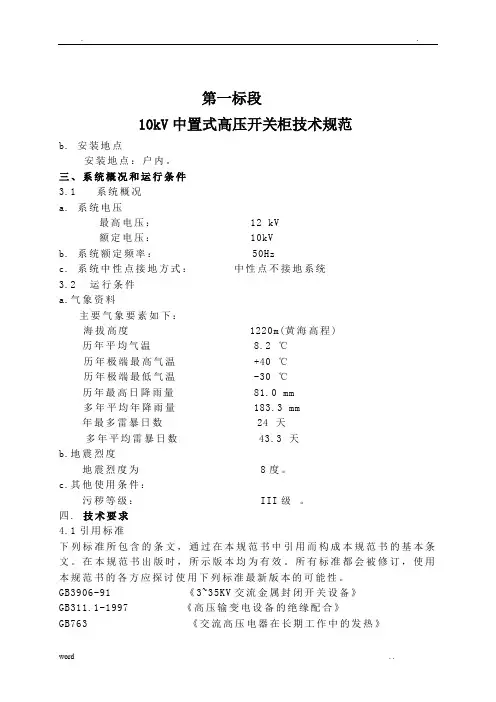

. .第一标段10kV中置式高压开关柜技术规范b. 安装地点安装地点：户内。
三、系统概况和运行条件3.1 系统概况a. 系统电压最高电压：12 kV额定电压：10kVb. 系统额定频率：50Hzc. 系统中性点接地方式：中性点不接地系统3.2运行条件a.气象资料主要气象要素如下：海拔高度1220m(黄海高程)历年平均气温8.2 ℃历年极端最高气温+40 ℃历年极端最低气温-30 ℃历年最高日降雨量81.0 mm多年平均年降雨量183.3 mm年最多雷暴日数24 天多年平均雷暴日数43.3 天b.地震烈度地震烈度为8度。
c.其他使用条件：污秽等级：III级。
四.技术要求4.1引用标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时，所示版本均为有效。
所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。
GB3906-91 《3~35KV交流金属封闭开关设备》GB311.1-1997 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作中的发热》GB1984-1989 《交流高压断路器》GB2706 《交流高压电器动、热稳定试验方法》GB3309 《高压开关设备常温下的机械试验》GB11022 《高压开关设备通用技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》GB50060-92 《3~110kV高压配电装置设计规范》DL403-91 《10~35KV户内高压真空断路器的订货技术条件》9、高压无功补偿电容柜a.执行标准：JB7111-1993《高压并联电容装置》JB/T8958-1999《自愈式高压并联电容器》GB/T11024.1-2001《标准电压1KV以上交流电力系统用并联电容器》GB/50227-95《并联电容器装置设计规范》b.使用环境条件海拔高度小于1230m周围空气温度最高40℃最低-20℃最大日温差25℃最大风速40m/s履冰厚度5mm日照0.1W/cm2安装位置户内c.设备名称及数量设备名称：10kV柜式无功自动补偿成套装置d. 设备概况及技术要求A.设备概况每套设备总容量为900kVar; 数量：两台，（每个回路一台）均由陕西宝光集团或西安西电电力电容器有限公司成套提供。
低压无功补偿装置说明书
求质量之上乘守信誉于天下系列无功智能补偿装置山东特安电气有限公司SHANDONG TEAN ELECTRIC CO., LTD目录一、产品简介........................................ 错误!未定义书签。
二、产品型号及含义 .................................. 错误!未定义书签。
三、主要技术指标 .................................... 错误!未定义书签。
四、原理简介........................................ 错误!未定义书签。
五、接线与运行...................................... 错误!未定义书签。
六、参数设置........................................ 错误!未定义书签。
七、装置外形尺寸 .................................... 错误!未定义书签。
八、安装方法和注意事项 .............................. 错误!未定义书签。
九、相关资料........................................ 错误!未定义书签。
附一一次原理图 .................................... 错误!未定义书签。
附二安装图........................................ 错误!未定义书签。
一、产品简介随着国民经济的高速发展和人民生活水平的提高，社会对电力的需求日益增长，对供电的可靠性和供电质量提出更高的要求。
由于负荷的不断增加对电网无功的要求也随之增加。
无功功率如同有功功率一样是保证电力系统电能质量，电压质量，降低网损和安全运行不可缺少的部分。
解决好无功补偿问题对降损节能有着极为重要的意义，这是当前供电系统优先关注的缘由。
高低压电容补偿装置无功补偿技术协议
技术协议供方：需方：2018年7月、高压无功自动补偿装置1、产品遵循的主要标准GB50227-95《并联电容器装置设计规范》SD205-87《高压并联电容器技术条件》DL492.9-91《电力系统油质试验方法绝缘油介电强度测定法》DL462-92《高压并联电容器用串联电抗器订货技术条件》DL/T653-1998《高压并联电容器用放电线圈订货技术条件》JB7111-93《高压并联电容器装置》GB11032-89《交流无间隙金属氧化锌避雷器》GB10229-88《电抗器》GB50150《电气装置安装工程电气设备交接试验标准》GB/T5882《高压电力设备外绝缘污秽等级》GB3983.2《高压并联电容器》GB311.1-97《高压输变电设备的绝缘配合》GB/T16927《高电压试验技术》GB763《交流高压电器在长期工作时的发热》GB11025《并联电容器用内熔丝和内部压力隔离器》DL442《高压并联电容器单台保护用熔断器定货技术条件》DL/T604《高压并联电容器成套装置定货技术条件》JB/T8970《高压并联电容器用放电线圈》GB/T11024.1-2001《高压并联电容器耐久性试验》GB50062-92《电力装置的继电保护和自动装置设计规范》2、设备主要技术性能参数2.1环境条件2.1.1安装地点：户内2.1.2安装形式：柜式2.1.3海拔：<1000米2.1.4环境温度：一25°C/+55°C最大日温差：25K2.1.5环境湿度：月平均相对湿度（25C）不大于95%日平均相对湿度（25C）不大于95%2.1.6耐受地震能力：地震烈度：W8度地面水平加速度：2.5m/s2地面垂直加速度：1.25m/s22.1.7污秽等级：III级泄露比距不小于25mm/Kv（相对与系统最高电压）2.1.8安装环境无有害气体和蒸汽，无导电或爆炸性尘埃，无剧烈震动。
2.2系统运行条件2.2.1额定电压：10KV2.2.2最高运行电压：12KV2.2.3额定频率：50HZ2.2.4谐波情况：电抗率6%，能抑制五次及以上谐波2.2.5电容器组接线方式：单星形开口三角形电压保护2.2.6进线方式：电缆下进线2.3设备名称及型号：2.3.1设备名称：高压无功自动补偿装置2.3.2设备型号：GGZB10-1800（300+600+900）AK2.3.3设备数量：1套3、设备要求：装置补偿总容量为1800kvar,分三组自动投切，每组投切容量分别为300Kvar、600Kvar、900Kvar。
WZJ系列低压无功补偿柜说明书
WZJ系列低压无功补偿柜说明书[产品名称：低压无功补偿柜]一、用途WZJ系列低压无功补偿柜用于低压电网的无功功率补偿，以提高电网功率因数，降低线路损耗，改善电能质量。
该系列低压无功补偿柜以智能型无功功率控制器为核心，利用电容型接触器作为电容器组的投切器件，根据电网功率因数自动进行投切电容，确保电网始终具有较高的功率因数。
WZJ型低压无功补偿柜的补偿元件为电容器，可用于谐波不高的场合；WZJD型低压无功补偿柜的补偿无件同样为电容器，但能根据各相的负荷具状进行分相投切，WZJL型低压无功补偿柜的补偿元件由电容器与电抗器相串联组成，具有谐波抑制功能，可用于谐波较高的场合。
二、使用条件1．环境温度：-25℃～+45℃。
2．相对湿度：不超过90%。
3．周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
4．海拔高度：不超过2000m。
6．安装地点无剧烈振动及颠簸，安装倾斜度不大于5度。
注：若有特殊环境使用条件，请在订货时与我公司协商。
三、执行标准ICE439 《低压成套开关设备和控制设备》GB7251 《低压成套开关设备》GB3983.1-89 《低电压并联电容器》GB12747-91 《自愈式低电压并联电容器》四、结构特点1．补偿柜内部主要元器件有电容器、电抗器（WZJL型）、刀熔开关、熔断器、接触器、控制器等组成；WZJL型无功补偿柜可根据用户要求可进行模块化设计，即一模块集电容器、电抗器、熔断器、接触器于一体，结构紧凑、布局新颖。
2．柜体面板上有功率因数表、电流表、电压表、转换开关等，方便用户进行实时观测和手动/自动投切转换；柜体顶部设有散热用的风机（可选），由温控开关控制，面板上具有控制风机的手动/自动转换开关。
3．柜体采用优质冷轧钢板制成，平整性好，外表面作喷塑处理，防腐能力强；内部框架采用镀锌钢板铝锌钢板，确保较好的导电性和防腐性。
4. 保护功能齐全：有短路、过载、过压、欠压、缺相等保护；各项参数设定方便；当外部有相关故障发生时自动退出运行，送电后自动恢复运行。
无功补偿要求
自动无功补偿装置要求要求：1.以下文字说明为基本设备配置要求，请依据贵公司设计标准优化静态无功补偿装置设计。
2.设备配置可以考虑贵公司推荐产品。
3.描红部分请给与重点考虑。
4.提供设计图纸及配置表。
一、供货范围3.1卖方提供的全部设备应是技术先进、运行可靠、配套完整、性能优良、价格合理的设备。
卖方提供完整的全部设备及其所有附属设备和附件并对其整体技术性能负责。
3.2供货范围：1）整套装置应包括（不限于）：进线隔离开关柜、高压真空开关、放电TV、电容器保护电流检测TA、串联电抗器、高压并联电容器、避雷器、控制器、电容组微机保护单元及装置内部所有一次和二次连接线、柜体等。
2）本次供货的设备为：4套10kV自动无功补偿成套装置及柜体，设备备品备件及所需的专用工具和软件、柜体基座（若需要的话）等。
表一序号名称容量kVar 数量（套）安装地点1 10kV自动无功补偿成套装置2400 4交货验收前所有装置都应通过试验，备齐所有文件。
3）备品备件和专用工具或测试仪表投标人在投标书中对设备两年内备件及安装和维护需要的专用工具及测试仪表提出建议（包括设备名称、型号、数量）。
如果在设备运营期间，买方发现备品备件和专用工具种类或数量不足，卖方负责免费补充。
备品备件清单（表二）表二名称型号规范单位数量合价备注电容器配套套 3 免费每种规格1套熔断器配套只10 免费每种规格10只支撑绝缘子配套只 2 免费每种规格2只4）卖方工作范围10KV自动无功补偿成套装置的设计、制造、组装、检验和验收；图纸及文件资料；喷漆；标记、运输箭头；包装与运输；现场服务。
四、标准规范4.1卖方提供的设备和配套件要符合以下标准但不局限于以下国家标准的最新版本：主要执行的标准：JB7111-1993 高压并联电容装置JB/T8958-1999 自愈式高压并联电容器GB/T11024.1-2001标准电压1KV以上交流电力系统用并联电容器GB/50227-95 并联电容器装置设计规范DL442 高压并联电容器单台保护用熔断器订货技术条件DL/T653-1998 高压并联电容器用放电线圈订货技术条件DL/T604-1996 高压并联电容器装置订货技术条件DL/T840-2003 高压并联电容器使用技术条件DL205 高压并联电容器技术条件JB/T8970 高压并联电容器用放电线圈GB 1207-1997 电压互感器GB 311.2-311.6 高电压试验技术GB 11033.1-3 额定电压 26/35kV 及以下电力电缆附件基本技术要求GB11032-2000 交流无间隙金属氧化物避雷器GB 3983.2-1989 高电压并联电容器JB 3336-83 电站设备自动化装置通用技术条件JB 7112-2000 集合式高压并联电容器DL/T672-1999 变电所电压无功调节控制装置订货技术条件DL462-1992 高压并联电容器用串联电抗器订货技术条件所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国家标准。
无功补偿柜工作原理
无功补偿柜工作原理
无功补偿柜是电力系统中用于优化无功功率的重要设备。
其工作原理主要分为三个阶段。
第一阶段是检测阶段。
无功补偿柜通过电力仪表来检测电力系统中的无功功率，包括电流、电压、功率因数等参数。
通过对这些数据进行采集和分析，判断电力系统中是否存在无功功率过大或过小的情况。
第二阶段是计算阶段。
在检测到电力系统中存在无功功率不平衡或过大过小的情况后，无功补偿柜通过内部的控制算法进行计算，确定需要进行无功补偿的数量和方式。
根据计算结果，无功补偿柜会发出命令，控制无功补偿器的动作，以实现对无功功率的调节。
第三阶段是补偿阶段。
根据计算结果，无功补偿柜会控制无功补偿器进行运行。
无功补偿器可以采用电容器、电感器等元件，通过接入或剔除这些元件来实现对无功功率的补偿。
无功补偿器的运行可以通过接触器、断路器或开关等设备来实现。
通过这三个阶段的工作，无功补偿柜可以实现对电力系统中的无功功率的优化，提高系统的功率因数，降低电网的无功损耗，改善供电质量，提高电网的稳定性。
tbbz无功补偿简介
TBB自动补偿成套设备报告分六部分一基本概念及为什么要进行无功补偿二ＴＢＢＺ自动补偿设备介绍三无功补偿原理介绍四典型柜型比较（ＴＢＢＪ＆ＴＢＢＸ）五TBB自动投切柜无功补偿检验项目六综述一、基本概念及为什么要进行无功补偿1有功功率：交流电力系统需要电源供给两部分能量，一部分用于作功而被消耗掉，这部分能量将转换成机械能、光能、热能和化学能，这部分能量我们称之为有功功率2无功功率：另一部分能量是用来建立磁场，用于交换能量使用，对于外部电路它并没有作功，而是有电能转换为磁能，再有磁能转换为电能，周而复始，并没有消耗，这部分能量我们称之为无功功率。
国际电工委员会给出的无功功率的定义为：电压与无功电流的成积。
QC=U×IC其物理意义为：电路中电感元件与电容元件活动所需的功率交换称为无功功率。
3无功功率是否为无用功率无功是相对于有功而言的，不能说无功是无用之功，没有这部分功率，就不能建立感应磁场，电动机、变压器等设备就不能运转。
在电力系统中，除了负荷无功功率外，变压器和线路上的电抗器也需要大量的无功功率。
4为什么要进行无功补偿由于电力系统中存在电动机、变压器等大量感性无功负荷，而这些感性无功负荷需要吸收大量无功功率来建立感应磁场，使得功率因数下降，线路损耗增加，电压质量下降，设备利用率低。
为消除系统内感性无功功率产生的无用消耗，而达到有功功率最大限度出力的效果，必须进行无功补偿5无功补偿原理及补偿意义改善设备的利用率:可见，在一定的电压和电流下，提高COSφ，其输出的有功功率越大。
发电机、变压器等电力设备在设计时均有一定的电压有效值U和电流有效值I，即设备需在一定的额定电压及额定电流下运行。
根据P= UIcosφ，若功率因数较低，则发电机发出的有功功率或变压器通过的有功功率P较低，即设备容量得不到充分应用。
减少电压损失功率因数低，Q就大，△U就增大,受电端的电压就要降低。
在电压低于允许值时，将严重影响电动机及其它用电设备的正常运行。
自动投切无功补偿装置的运行维护及常见故障处理方法
工 业 技 术
自动投切无功补偿装置 的运行维护及常见 故障处理 方法
于 东 亚 刘 稳
（ １ 、 无锡赛 晶电力电容器有限公司 ， 江苏 无锡 ２ １ ４ ０ ０ ０ ２ 、 无锡市龙军电力 电器设备 有限公司 ， 江苏 无锡 ２ １ ４ ０ ０ ０ ）
摘 要： 主要 介 绍 了 自 动 投 切 无 功补 偿 装 置 的特 点 ， 讨 论 了电容 器运 行 维 护 中的安 全 注 意 事 项， 介 绍 了 电容 器 在 运行 中 常见 故 障
以及 处 理 方 法 。
关 键词 ： 自动投 切 ； 无功 补 偿 ； 维护； 故 障 各种 电子设备 的应 用 ， 使 电网污染 越来越 严 重， 电能质量问题越来越为人们重视。 无功补偿能够有效地维持系统的 电压水平， 提高系统的电压稳定性 ， 避免大量无功功率的远距离传输 ， 从而降低有功网损 ， 减少用电费用。 而 自动投切型无功补偿装置以操作 简单 ， 运行维护方便 ， 越来越受各企业的青睐。而在安装运行中出现的 各 种问题 ， 也 随之而来 。 ｌ自动投切无 功补偿 装置 的特点 １ ＿ １分组合 理 ， 不会 出线过补 或者欠补 现象 。 １ ． ２微 机控制器 自动采样控 制 ， 使用 电考 核满 足供 电要求 。 １ ． ３装 置具 有手动 和 自动调 节功能 ， 控 制调节方 便 。 １ ． ４装 置投切 电容 器采用 编码投切 ， 容 量选择精 准 。 １ ． ５装 置投切 电容器方式 有一下五 种 ： 按母 线 电压 高低投 切 ；按 无功功 率投切 ；按 功率 因数大小 进行投 切； 按 时间进行投切 ； 按电压 时间进行投 切 。 １ ． ６具备可靠完善的保护功能 ： 具有低 电压、 过 电压保护 、 零序 、 开 口三角电压保护， 延时速断保护、 过流保护功能。 １ ． ７具备记录存储功能 ， 包括投切记录、 保护记录、 统计记录。 １ ． ８通过通讯 接 口， 具备 “ 四遥 ” 功能 ， 可实 现装置 无人值守 。 ２装置 运行维 护及注 意事 项 ２１定期进行 试验一 电容测试 和绝缘测试 电容器的电容值可以表征电容器元件的情况 ，因此要按时进行电
低压柜无功功率补偿装置
低压柜无功功率补偿装置【摘要】低压柜无功功率补偿装置是指一种用于改善电力系统功率因数和节能的装置。
它通过对电路中的电容器和电感器进行自动控制，实现功率因数的补偿和调节，从而提高电力系统的效率和稳定性。
低压柜无功功率补偿装置的主要作用是减少无功功率的损耗，降低电能消耗，同时提高供电质量和减少线路负担。
该装置主要由控制器、电容器组、电抗器组等组成，安装时需要注意保持良好的通风散热和防水防尘措施。
利用该装置可以明显提高电网的稳定性和可靠性，减少线路损耗和设备过载。
随着节能环保意识的增强，低压柜无功功率补偿装置的市场需求也在不断增长，未来发展趋势将更加智能化和高效化。
低压柜无功功率补偿装置在各个行业中得到广泛应用，对提高电力系统运行效率和降低能源消耗具有重要意义。
【关键词】低压柜、无功功率补偿装置、作用、原理、组成部分、安装注意事项、使用效果、发展趋势、广泛应用、重要性1. 引言1.1 低压柜无功功率补偿装置的定义低压柜无功功率补偿装置，即Low Voltage Cabinet Reactive Power Compensation Device，是一种用于提高低压电网无功功率因数的装置。
在电力系统中，无功功率是指电流与电压的相位差所产生的功率，它并不能做功，但会导致电网中供电设备的能耗增加、线路损耗加大等问题。
对于电力系统的运行来说，无功功率的补偿是非常重要的。
低压柜无功功率补偿装置通过监测系统中的无功功率需求，可以实时控制电容器的接入和退出，从而提高电网的功率因数，减少无功功率的浪费。
它还可以对电网中的无功功率进行动态补偿，确保系统运行的稳定性和经济性。
低压柜无功功率补偿装置是一种非常重要的电气设备，可以有效提高电网的功率因数，减少能源消耗，保障电力系统的正常运行。
在现代电力系统中，其作用日益凸显，受到越来越多电力系统工程师的重视与关注。
1.2 低压柜无功功率补偿装置的作用低压柜无功功率补偿装置的作用主要是为了改善电力系统中存在的功率因数问题，提高系统的电能利用率和能效。
高压低压配电柜的无功补偿装置的使用与调节方法
高压低压配电柜的无功补偿装置的使用与调节方法高压低压配电柜是电力系统中重要的组成部分，它负责将电源的高压电流转换为低压电流，以供给各个电器设备使用。
然而，在电力传输过程中，由于电流的特性，会产生一定的无功功率损耗，这会影响电力系统的效率和稳定性。
为了解决这个问题，无功补偿装置应运而生。
本文将介绍高压低压配电柜的无功补偿装置的使用与调节方法。
I. 无功补偿装置的基本原理和作用无功补偿装置是用来对电力系统中的无功功率进行补偿的设备。
在高压低压配电柜中，无功补偿装置能够改善功率因数，提高电能利用率，并减少无功功率损耗。
其基本原理是通过并联电容器或电抗器，补偿系统中的无功功率，达到功率因数的调节和优化。
II. 无功补偿装置的使用方法高压低压配电柜中的无功补偿装置使用方法如下：1. 安装和接线无功补偿装置应按照相关的电气安装标准进行安装，同时要注意与其他电器设备的接线，确保安全可靠。
根据无功补偿的需要，在高压低压配电柜中选择合适的位置进行安装。
2. 设定补偿容量根据电力系统的需要，对无功补偿装置进行容量的设定。
这需要考虑系统的负载情况、功率因数目标以及装置的额定容量等因素。
通常情况下，可以根据实际的功率因数进行调整。
3. 调节补偿方式无功补偿装置通常有手动和自动两种调节方式。
在高压低压配电柜中使用时，可以根据需要选择合适的补偿方式。
手动方式需要人工干预来调整补偿容量，而自动方式则可以根据实时的功率因数变化来自动调节补偿容量。
一般情况下，自动调节方式更加智能化和便捷。
III. 无功补偿装置的调节方法高压低压配电柜中的无功补偿装置可以通过以下方法进行调节：1. 监测功率因数通过对电力系统中功率因数的监测，可以了解到无功功率的变化情况。
当功率因数低于设定的目标值时，无功补偿装置即可自动启动，进行补偿。
同时，可以根据监测到的数据进行调整和优化。
2. 实时响应和调整在电力系统运行过程中，无功功率的需求是动态变化的。
高压自动无功补偿装置ATBBJZ
安徽新在线科技股份有限公司产品手册产品手册高压自动无功补偿装置A-TBB高压自动无功补偿装置1、 概述概述我国传统的固定无功补偿传统的固定无功补偿，，容易过补或欠补容易过补或欠补，，我公司在原有固定补偿的基础上开发了一系列高压自动无功补偿装置固定补偿的基础上开发了一系列高压自动无功补偿装置，，适用于3－35KV 线路和变电站的集中或者分散补偿线路和变电站的集中或者分散补偿。
装置随负荷变化自动跟踪投切电容器踪投切电容器，，有效提高电网整体功率因数有效提高电网整体功率因数，，减少线路损耗减少线路损耗，，达到节能降耗节能降耗，，稳定电网电压之目的稳定电网电压之目的。
TBB 型高压分组并型高压分组并联电容器补偿成套装置联电容器补偿成套装置联电容器补偿成套装置（（以下简称装置以下简称装置）），TBB 型高压并联电容器装置多为柜式结构或框架结构型高压并联电容器装置多为柜式结构或框架结构。
当柜式结构时当柜式结构时，，多柜拼装依次排列多柜拼装依次排列。
整个柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成钢板折弯焊接或敷铝锌板折弯拼装而成。
前后单或双门前后单或双门，，顶、底、侧面封板侧面封板，，设有通风散热窗设有通风散热窗。
柜体上部设有仪表室柜体上部设有仪表室，，用以布置和安排本单元柜的继电保护装置排本单元柜的继电保护装置。
当框式结构时当框式结构时，，由进线隔离开关龙门架由进线隔离开关龙门架、、避雷器支架避雷器支架、、电容器组构架器组构架、、串联电抗器组成串联电抗器组成，，整个装置外围采用钢网围栏整个装置外围采用钢网围栏。
该装置采用真空接触器或真空断路器和电压无功自动控制装置实现对电容器组的自动投切与控制置实现对电容器组的自动投切与控制，，达到自动调节母线电压达到自动调节母线电压、、补偿无功功率偿无功功率、、提高电压合格率和功率因数为目的的新型装置提高电压合格率和功率因数为目的的新型装置，，且具有安全可靠有安全可靠、、方便灵活及充分利用电容器容量方便灵活及充分利用电容器容量，，提高使用效率等特点。
无功补偿装置的介绍
2
开关的选型
1.接触器；2.调节器； 3.复合开关
3
补偿元件的选型
1.电容器； 2.电抗器与电容器组合；3.电抗器
Thank You!
2. 谐波抑制
谐波抑制的意义
谐波的危害十分严重。谐波使电能的生产、传 输和利用的效率降低，使电气设备过热、产生震动 和噪声，并使绝缘老化，使用寿命缩短，甚至发生 故障或烧毁。谐波可引起电力系统局部并联谐振或 串联谐振，使谐波含量放大，造成电容器等设备烧
毁。谐波还会引起继电保护和自动装置误动作，使
电能计量出现混乱。对于电力系统外部，谐波对通 信设备和电子设备会产生严重干扰。
混合补偿
为了使补偿达到较好状态，分补与共补通常会组合使用。 这样就可以保证设计容量，又能兼顾了三相不平衡带来的 无功损耗，而且成本相对全分补节约不少，已逐步在各地 推广开来。
二、无功补偿装置的部件
•1. 控制器
控制器
该系列产品以高性能单片机为中心 控制单元，高速A/D转换器进行真 有效值转换，测量精度高，多项电 量显示，抗干扰能力强，工作性能 稳定。以无功功率为控制量，运行 时无投切振荡，无补偿呆区。大数 字液晶显示屏显示电压、电流、无 功功率和功率因数，便于远距离观 察．适用于箱式变电站和标准屏式 中的电容补偿．
二、无功补偿装置的部件
• 2. 开关
可快速切断交流与直流主回路和可频 繁地接通与大电流控制电路的装置。
接触器
调节器
电子式无触点可控硅电容投切装置， 适用于容性和感性负载的通断控制。
复合开关
在可控硅电压过零时刻投入电容，然 后触点闭合，可控硅退出，电容器在 触点下运行。实现了投入电容无涌流， 触点下运行不发的基本原理：电网输出的功率包括两部分;一 是有功功率;二是无功功率。直接消耗电能,把电能转变为 机械能,热能,化学能或声能,利用这些能作功,这部分功率 称为有功功率;不消耗电能;只是把电能转换为另一种形式 的能,这种能作为电气设备能够作功的必备条件,并且,这种 能是在电网中与电能进行周期性转换,这部分功率称为无功 功率,如电磁元件建立磁场占用的电能,电容器建立电场所 占的电能.电流在电感元件中作功时,电流滞后于电压90°. 而电流在电容元件中作功时,电流超前电压90°.在同一电 路中,电感电流与电容电流方向相反,互差180°.如果在电 磁元件电路中有比例地安装电容元件,使两者的电流相互抵 消,使电流的矢量与电压矢量之间的夹角缩小。
10KV线路高压无功自动补偿装置
10KV线路高压无功自动补偿装置默认分类 2008-03-14 15:44 阅读668 评论3字号：大中小1、概述高压无功自动补偿装置并联连接于10kV工频交流电力系统，采用网络无功功率和电压综合控制来实现实时自动完成电容器的投切，以提高功率因数，减少线路损耗，提高供电质量。
ZDGW1型用于10kV线路，主要由交流真空接触器、全密封高压并联电容器、高压控制器、无线电流互感器(或户外柱上式电流互感器)、电压互感器、避雷器、联接母线等组成。
电流信号的测量采用户外柱上式电流互感器或无线电流互感器，电压互感器V型接于真空开关之前，用来测量母线的电压，通过电压、电流计算无功功率。
用无线发送和接收电流信号或户外电流CT至高压无功控制器作为电流采样。
ZDGW2型用于35kV、110kV变电站10kV侧无功补偿，主要由交流真空接触器、全密封高压并联电容器、高压控制器、放电线圈、串联电抗器、避雷器、联接母线等组成。
输入模拟量采用变电站的电流信号和电压信号，用放电线圈作为电容器放电器件。
自动投切原理：测量电源侧母线电压和电流，计算网络的无功功率Q1，根据无功功率与电容器设定门限相比较进行自动投切，当Q1大于投入门限Qt时，经过设定延时，装置投入运行；当Q1大于切除门限Qq时，（电容器投入过补偿的容量，此时功率因数应为负值）经过设定延时后，装置退出运行。
来源:根据母线的实际运行参数，适当改变Qt、Qq的设定值，以取得最佳经济效益，且保证装置不发生投切震荡。
装置电容器内安装放电电阻。
2、使用条件海拔高度：≤1000m环境温度类别：-40/A，-25/B 45℃（户内）60℃（户外）相对湿度：40℃（或45℃）时，20%～90%安装场所应无有害气体及蒸汽，且无导电性尘埃。
安装场地应无剧烈震动和冲击。
3、主要参数A、额定电压10kV和6kV两种。
B、柱上式无功补偿装置额定容量（kvar）：100、200、300、360、450、600、900、1200。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能形成 （电源）
柜式无功补偿装置的应用场合
柜式无功补偿装置的应用场合
高压柜式自动投切无功补偿装置适用于负荷波动较大但不频繁的 负载特性，主要用于电力系统末端用户变电站35kV、110kV、 220kV变电所及用户配电所10KV母线端。
补偿方式： 1、集中补偿：装设在企业或地方总变电所10KV母线上，可减少 高压线路的无功损耗，而且能提高本变电所的供电电压质量。 2、分散补偿：装设在功率因数较低终端变、配电所的高压或低 压母线上。这种方式与集中补偿有相同的优点，但无功容量较小， 效果较明显。 3、就地补偿：装设在异步电动机或电感性用电设备附近，就地 进行补偿。这种方式既能提高用电设备供电回路的功率因数，又 能改变用电设备的电压质量。
电压无功自 动投切补偿 装置
并联电容器 补偿装置
调压型并联电容器 补偿装置和分组自 动投切补偿装置
磁控电抗器+ 固定电容器 （MCR+FC)
静止无功补 偿装置(SVC)
晶闸管控制电抗器+固 定电容器（TCR+FC) 晶闸管控制电容器 （TSC)
静止无功发 生器（SVG)
无功补偿装置的发展概述
1、同步调相机是早期无功补偿装置的典型代表，这种补偿 装置不仅能补偿固定的无功功率，还能对变化的无功功率进 行补偿，由于补偿容量的局限性，以及补偿手段的陈旧，逐 渐被市场淘汰 2、并联电容器装置的迅速发展，并联电容器装置已成为目 前输配电系统中主要的补偿装置。并联电容器与相应的控制 技术与投切开关的结合，并联电容器补偿装置逐步向自动化 发展。目前市场上并联电容器主要有固定补偿、分组自动投 切和调压式三种形式的补偿装置，根据安装环境等要求主要 分为户外框架式、户外箱式、户内柜式等类型。
无功补偿装置的发展概述 2.2、调压式自动补偿装置概述
利用有载调压变压器（自耦式）调节电容器两端的电压， 实现容性无功功率的调节；是细化了的分组自动投切， 局限性：不能实现连续无级调节；变压器受涌流冲击和 谐波影响，可靠性下降。无法实现滤波，甚至可能引起 谐振的危险。 补偿原理： Q= ω CU2 ω=2πf 改变电容器端电压来调节无功输出，实现自动补偿。 一般调压器为9档，调压范围为50%-100%。
柜式自动投切无功补偿装置介绍
部门/发言人/：技术部/王栋 2012-03-23
内容提要
一、无功补偿装置的发展概述
二、柜式无功补偿的应用场合
三、柜式无功补偿的控制原理 四、柜式无功补偿装置结构介绍 五、二次元器件及控制回路介绍 六、柜式补偿装置设计注意事项
无功补偿装置的发展概述
无功补偿的发展阶段 同步调相机
4区、5区、6区：电压偏低，为防止投切振荡，闭锁切除，无 功偏少时投电容。 9区：电压偏低，强投电容以调压。 10区：电压偏高，强切电容以调压。 11区：电压过低，切除在投电容，闭锁电容投入（欠压保护）。 12区：电压过高，切除在投电容，闭锁电容投入（过压保护）。 电压无功控制这种方式是大多数变电站选择使用的控制方式。 主要的依据是在电压合格的情况下根据无功的缺损来判断电容 器的投切。
无功补偿装置的发展概述
调压式补偿装置原理图：
无功补偿装置的发展概述
调压式补偿装置布置图：
无功补偿装置的发展概述 3、静止无功补偿装置(SVC)
目前市场上SVC补偿装置有两类：MCR-SVC TCR-SVC 这两种装置都能实现无功的连续无级调节，对波动性叫 频繁的负载能实现动态补偿，相应时间小于20ms. 静止无功补 偿装置(SVC) MCR-SVC TCR-SVC
无功补偿装置的发展概述
• 串联链式模块：(以9单元为例)
无功补偿装置的发展概述 静止无功发生器SVG工作原理
SVG的基本原理是利用可关断大功率电力电子器件（IGBT）组成自 换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交 流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以 使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的 目的。表1为SVG的三种运行模式
无功补偿装置的发展概述
TCR型SVC的工作原理图：
QN = QV - QC + QTCR =常数 QN系统无功功率； QV 负载无功功率 QC 滤波无功功率： QTCR TCR产生无功功率
无功补偿装置的发展概述
TCR型SVC的系统图：
该装置占地面积大；晶闸管发热量大，需要辅助冷却设备；自身产 生的谐波量大，需要配备专用滤波设备；成本高、价格昂贵；电子 元器件寿命短，维护费用大。
无功补偿装置的发展概述 3.1、 TCR型SVC动态无功补偿装置
TCR是利用晶闸管控制相控电抗器，是通过控制晶闸管的导通角和 导通时间，以控制流过电抗器电流的大小和相位，实现感性无功的 连续可调，从而实现容性无功的动态补偿。
TCR型SVC的工作原理：
TCR型SVC如图接入系统中，电容器提供固定的容性无功Qc，补 偿电抗器通过的电流决定了补偿电抗器输出感性无功QTCR的大小， 感性无功和容性无功相抵消，只要能做到系统无功QN = QV （系统 所需）- QC + QTCR =常数（或0），则能实现电网功率因数=常数， 电压几乎不波动，准确控制晶闸管的触发角，得到所需的流过补偿 电抗器的电流，晶闸管变流装置和控制系统能够实现这个功能，采 集母线的无功电流值和电压值，合成无功值，和所设定的恒无功值 （可能是0）进行比较，计算得触发角大小，通过晶闸管触发装置， 使晶闸管流过所需电流。
柜式无功补偿装置的控制原理 无功补偿自动投切控制方式
1、柜式无功补偿装置具有以下三种工作方式： 手动、自动、遥控
2、柜式无功补偿装置控制投切依据：
2、1按时间控制：这种控制方式是按照变电所
负荷按时间变化来选择电容器的投切，这种 控制器适用于变电站负载投运时间段比较规 律且稳定的变电站。按照预先设定的时间段 来投切电容器。
目前我公司生产的高压柜式自动投切无功补偿装置按照电网负 荷特性，采用电压无功综合控制器（VQC）控制接触器或断路 器投切电容器组，并配以分组的微机保护单元，使电容器组可 靠保护。根据负荷波动特性。优化分组数，可配置2-8组 ，根据 电网功率因数的变化，投切相应容量的电容器组，实现最优化 补偿。
分三组自动投切一次系统图
柜式无功补偿装置的应用场合 电力系统功率模型
电源
升压 变压器
输电线
降压 变压器
M 电力用户
PG+jQG
交流发电机 输出的功率 (视在功率： 容量)（kVA）
ΔP+j ΔQ
PL+jQL
有功功率（kW）：用于做功和发热损耗的那部分电能。例 如： 转换成机械能、热能、光能等；方向：电源至负载。 一个周期的平均功率大于零。 无功功率（kVar）：用于电路内电场与磁场交换的那部分电 能。 方向：上半周期从电源至负载，下半周期从负载至电源。 一个周期的平均功率等于零。
无功补偿装置的发展概述 3.1、MCR型SVC动态无功补偿装置
MCR是利用磁控电抗器电抗值连续可调，实现感性无功的连续可调， 从而实现容性无功的动态补偿。 结构上分为磁阀式、裂芯式和磁 控式。目前最常用的为磁控式。
MCR型SVC的工作原理：
MCR由一个四柱铁心和绕组组成，中间两个 铁心柱为工作铁心，Nk为控制绕组，N为工 作绕组。当工作绕组两端接上交流电压时， 控制绕组上就会感应出相应的电压，以Nk 的匝数为N的1％计，可控硅T1和 T2上的电 压仅为工作电压的1％ ，在电压的正半周 T1导通，在电压的负半周 T2导通，通过控 制T1 、 T2 的导通角即可控制直流激磁。 导通角越小，电抗器的感抗越小。因此， 只要控制T1 和 T2的导通角大小，就可以平 滑的调节MCR的容量。
并联电容器 补偿装置
固定式补偿装置
分组投切补偿装置
调压式补偿装置
无功补偿装置的发展概述 2.1、分组投切自动补偿装置概述
分组投切补偿装置是控制技术与投切开关相结合，根据 无功缺损动态监测，利用真空开关或接触器控制投切相 应容量的电容器。 局限性：真空开关和接触器的投切，涌流大，响应速度 较慢，开关寿命低，对电容器冲击大，不能实现连续无 级调节。只能适用与负载波动不大的配电系统。 补偿原理： Q=Q1+Q2+„+QN
二次元器件及控制回路介绍
自动投切补偿装置二次控制回路介绍
二次元器件及控制回路介绍
自动投切补偿装置二次保护回路介绍 自动投切补偿装置保护类型 1、过压、欠压保护 动态监测电网电压变化，超过设定值或者低于电压 设定值时保护发出切断命令。 过压设置：1.1倍的电容器额定电压 延时120s 欠压设置：0.8倍的电容器额定电压 延时1s
柜式无功补偿装置的结构介绍 1、固定投切柜式装置结构
固定式补偿装置主要用于电力公司配电所，适用于电 网负荷变动较小的负荷特性以及电动机负载的就地补偿。
柜式无功补偿装置的结构介绍
固定投切柜式装置补偿柜内部元器件布置图
二次元器件及控制回路介绍
自动投切补偿装置二次采样介绍
二次元器件及控制回路介绍
自动投切补偿装置二次闭锁回路介绍
柜式无功补偿装置的控制原理 自动投切装置的控制原理
信 号 相位监 测电路 微处理 器 输出电 路 投切电 容器
cosΦ 显示
参数设 定
故障告 警
检测单元
主控单元
执行单元
监测单元通过监测母线电压电流信号，利用运放电路的到反应相 位差的方波信号，传给主空单元，微处理器经过逻辑运算得到电 网功率因数等相关参数，输出命令给执行电路。
柜式无功补偿装置的控制原理
2.4按电压无功综合控制：电压无功投切主要是控制 器按照电压和无功缺额的多少投切电容器。主要判 据是依据电压无功九区控制模式。
柜式无功补偿装置的控制原理
