焊接裂纹的相关基础知识

焊接裂纹的相关基础知识

焊接裂纹的相关基础知识一、焊接裂纹概述焊接裂纹是焊接过程中一种常见的缺陷,它是指在焊接接头中出现的裂隙。

这种裂纹的产生通常是由于焊接过程中的热循环和应力作用导致的。

焊接裂纹对焊接接头的强度和可靠性产生严重影响,因此防止焊接裂纹的产生是焊接工作中一项重要的任务。

二、焊接裂纹类型1.热裂纹:热裂纹是指在焊接过程中,由于熔池中的杂质和凝固过程中的收缩应力作用,导致在焊缝中心出现的裂纹。

热裂纹通常发生在焊缝冷却过程中,由于凝固收缩而受到拉应力的作用,从而产生裂纹。

2.冷裂纹:冷裂纹是指在焊接完成后,由于材料淬火、应力集中等因素导致的裂纹。

冷裂纹通常发生在高强度钢、铝合金等材料中,由于这些材料具有较大的淬硬倾向,因此在焊接过程中容易产生冷裂纹。

3.再热裂纹:再热裂纹是指焊接完成后,在一定温度范围内再次加热时出现的裂纹。

再热裂纹通常发生在某些合金材料中,如不锈钢、镍基合金等,与材料的成分、微观结构和残余应力等因素有关。

三、焊接裂纹产生原因1.材料因素:材料的选择对于防止焊接裂纹的产生至关重要。

一些材料具有较大的淬硬倾向,容易产生冷裂纹;而一些材料在高温下容易产生脆化现象,导致热裂纹的产生。

因此,在选择焊接材料时,应根据材料的特性选择合适的焊接材料和工艺参数。

2.焊接工艺因素:焊接工艺的选择不当也是导致焊接裂纹的重要原因之一。

例如,焊接电流过大或过小、电弧电压过高或过低、焊接速度过快或过慢等都会影响焊缝的质量;此外,预热、层间温度控制不当也会导致冷裂纹的产生。

3.结构因素:结构的设计和控制对于防止焊接裂纹的产生也非常重要。

例如,接头形式设计不合理、焊缝过度集中、结构设计不合理等都会导致应力集中和变形,从而产生裂纹。

四、焊接裂纹的防止措施1.选择合适的焊接材料和工艺:根据材料的特性和要求选择合适的焊接材料和工艺参数,以减少焊接裂纹的产生。

例如,对于高强度钢、铝合金等材料,应选择低氢型焊条、预热和后热等措施来减少冷裂纹的产生;对于不锈钢、镍基合金等材料,应选择合适的填充材料和工艺参数来减少再热裂纹的产生。

常见焊接裂纹的解析

常见焊接裂纹的解析

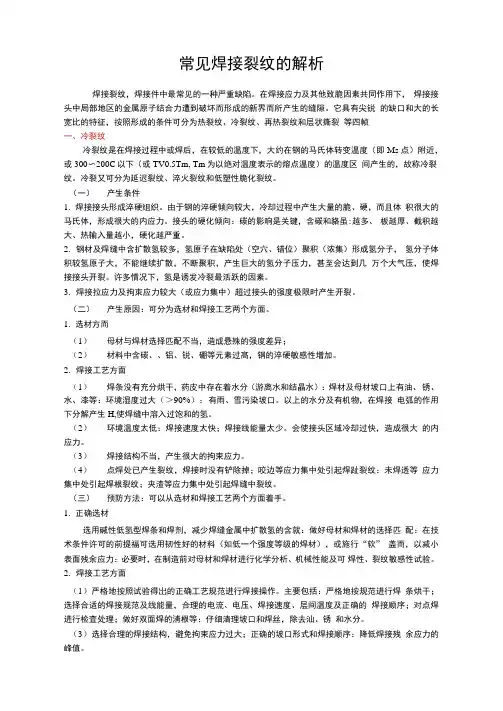

常见焊接裂纹的解析焊接裂纹,焊接件中最常见的一种严重缺陷。

在焊接应力及其他致脆因素共同作用下,焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界而所产生的缝隙。

它具有尖锐的缺口和大的长宽比的特征,按照形成的条件可分为热裂纹、冷裂纹、再热裂纹和层状撕裂等四帧一、冷裂纹冷裂纹是在焊接过程中或焊后,在较低的温度下,大约在钢的马氏体转变温度(即Ms 点)附近,或300〜200C以下(或TV0.5Tm, Tm为以绝对温度表示的熔点温度)的温度区间产生的,故称冷裂纹。

冷裂又可分为延迟裂纹、淬火裂纹和低塑性脆化裂纹。

(一)产生条件1.焊接接头形成淬硬组织。

由于钢的淬硬倾向较大,冷却过程中产生大量的脆、硬,而且体积很大的马氏体,形成很大的内应力。

接头的硬化倾向:碳的影响是关键,含碳和貉虽:越多、板越厚、截积越大、热输入量越小,硬化越严重。

2.钢材及焊缝中含扩散氢较多,氢原子在缺陷处(空穴、错位)聚积(浓集)形成氢分子,氢分子体积较氢原子大,不能继续扩散,不断聚积,产生巨大的氢分子压力,甚至会达到几万个大气压,使焊接接头开裂。

许多情况下,氢是诱发冷裂最活跃的因素。

3.焊接拉应力及拘朿应力较大(或应力集中)超过接头的强度极限时产生开裂。

(二)产生原因:可分为选材和焊接工艺两个方面。

1.选材方而(1)母材与焊材选择匹配不当,造成悬殊的强度差异;(2)材料中含碳、、铝、锐、硼等元素过髙,钢的淬硬敏感性增加。

2.焊接工艺方面(1)焊条没有充分烘干,药皮中存在着水分(游离水和结晶水):焊材及母材坡口上有油、锈、水、漆等:环境湿度过大(>90%);有雨、雪污染坡口。

以上的水分及有机物,在焊接电弧的作用下分解产生H,使焊缝中溶入过饱和的氢。

(2)环境温度太低:焊接速度太快;焊接线能量太少。

会使接头区域冷却过快,造成很大的内应力。

(3)焊接结构不当,产生很大的拘束应力。

(4)点焊处已产生裂纹,焊接时没有铲除掉;咬边等应力集中处引起焊趾裂纹:未焊透等应力集中处引起焊根裂纹;夹渣等应力集中处引起焊缝中裂纹。

焊接冷热裂纹知识

焊接冷热裂纹知识

焊接热裂纹和冷裂纹知识
(1)产生的温度和时间不同
热裂纹:产生在焊缝结晶过程中,即由结晶开始一直到723度以前。

冷裂纹:产生在焊件冷却到200-300度以下,焊后数小时。

(2)产生的部位和方向不同
热裂纹:多数产生在焊缝金属中,少数延伸到基本金属中去,有纵向也有横向。

冷裂纹:多数产生在熔合线基本金属侧,大多数为纵向,少数为横向。

(3)外观特征不同
热裂纹:断面有明显的氧化色彩(发蓝黑)。

冷裂纹:断口发亮,为脆性断口,无氧化色彩。

(4)金相结构不同
热裂纹:沿晶界开裂。

冷裂纹:贯穿晶粒内部,即穿晶开裂。

(5)产生的原因不同
热裂纹:①焊缝金属中的低熔点共晶成分和杂质造成晶间偏析,形成液态间层。

②金属冷却过程中引起的拉应力使液态间层拉开而形成裂纹。

冷裂纹:①淬硬组织,热影响区产生马氏体组织,塑性下降,脆性增加。

②氢的作用,氢在结晶过程中向热影响区扩散,在空穴处氢原子结合成氢分子,造成很大压力。

③焊接应力作用。

焊接裂纹的种类及特征

焊接裂纹的种类及特征

焊接裂纹的种类及特征焊接裂纹是指在焊接过程中产生的裂纹,会对焊接接头的强度和密封性能产生严重影响。

根据裂纹的形态和特征,可以将焊接裂纹分为多种类型。

本文将介绍常见的焊接裂纹种类及其特征。

1. 纵向裂纹:纵向裂纹是指与焊缝平行的裂纹,常见于焊接接头的中心位置。

其特征是裂纹呈直线状,与焊缝平行,并且延伸到母材中。

纵向裂纹的产生原因主要是焊接过程中焊接应力和热应力的作用,导致母材塑性降低,从而产生裂纹。

2. 横向裂纹:横向裂纹是指与焊缝垂直的裂纹,常见于焊接接头的边缘位置。

其特征是裂纹呈横向走向,并且延伸到母材中。

横向裂纹的产生原因主要是焊接过程中的残余应力和热应力,以及焊接区域的变形不均匀,从而导致母材的塑性变形和裂纹的产生。

3. 热裂纹:热裂纹是指由于焊接过程中的热应力引起的裂纹。

其特征是裂纹呈细长的线状,常发生在高温区域。

热裂纹的产生原因主要是焊接过程中的温度梯度和残余应力的作用,导致焊接区域的塑性降低,从而产生裂纹。

4. 冷裂纹:冷裂纹是指焊接接头在冷却过程中由于残余应力引起的裂纹。

其特征是裂纹呈细小的细沟状,常发生在焊接接头的边缘位置。

冷裂纹的产生原因主要是焊接过程中的冷却速度不均匀,导致焊接区域的应力集中,从而产生裂纹。

5. 疲劳裂纹:疲劳裂纹是指焊接接头在长期受到循环荷载作用下逐渐扩展形成的裂纹。

其特征是裂纹呈细小的细沟状,常发生在焊接接头的高应力区域。

疲劳裂纹的产生原因主要是焊接接头的设计不合理,焊接质量差,以及循环荷载的作用,导致焊接区域的应力集中和疲劳破坏。

6. 熔合裂纹:熔合裂纹是指焊接接头在焊接过程中由于熔合不完全或熔融金属的不均匀冷却而引起的裂纹。

其特征是裂纹呈细小的细沟状,常发生在焊缝内部。

熔合裂纹的产生原因主要是焊接过程中的焊接参数不合理,焊接材料质量差,以及焊接区域的变形不均匀,导致焊接区域的应力集中和熔合不完全。

焊接裂纹的种类及其特征各不相同。

了解不同类型的焊接裂纹及其产生原因,有助于我们在焊接过程中采取相应的措施,预防和修复焊接裂纹,提高焊接接头的质量和可靠性。

何谓焊接性

何谓焊接性

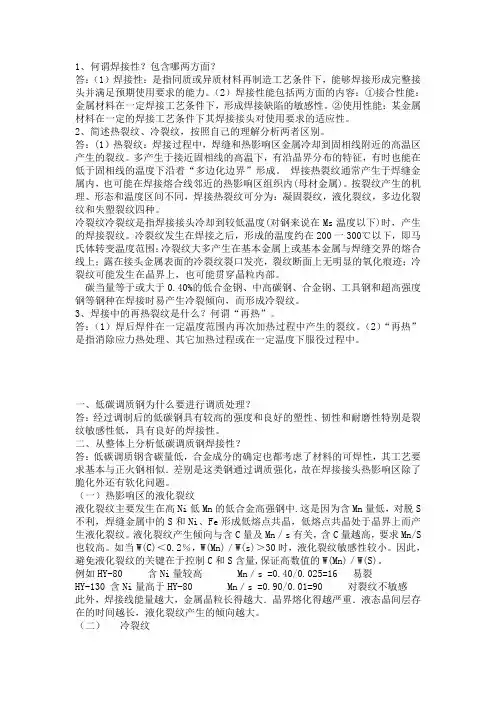

1、何谓焊接性?包含哪两方面?答:(1)焊接性:是指同质或异质材料再制造工艺条件下,能够焊接形成完整接头并满足预期使用要求的能力。

(2)焊接性能包括两方面的内容:①接合性能:金属材料在一定焊接工艺条件下,形成焊接缺陷的敏感性。

②使用性能:某金属材料在一定的焊接工艺条件下其焊接接头对使用要求的适应性。

2、简述热裂纹、冷裂纹,按照自己的理解分析两者区别。

答:(1)热裂纹:焊接过程中,焊缝和热影响区金属冷却到固相线附近的高温区产生的裂纹。

多产生于接近固相线的高温下,有沿晶界分布的特征,有时也能在低于固相线的温度下沿着“多边化边界”形成。

焊接热裂纹通常产生于焊缝金属内,也可能在焊接熔合线邻近的热影响区组织内(母材金属)。

按裂纹产生的机理、形态和温度区间不同,焊接热裂纹可分为:凝固裂纹,液化裂纹,多边化裂纹和失塑裂纹四种。

冷裂纹冷裂纹是指焊接接头冷却到较低温度(对钢来说在Ms温度以下)时,产生的焊接裂纹。

冷裂纹发生在焊接之后,形成的温度约在200一300℃以下,即马氏体转变温度范围;冷裂纹大多产生在基本金属上或基本金属与焊缝交界的熔合线上;露在接头金属表面的冷裂纹裂口发亮,裂纹断面上无明显的氧化痕迹;冷裂纹可能发生在晶界上,也可能贯穿晶粒内部。

碳当量等于或大于0.40%的低合金钢、中高碳钢、合金钢、工具钢和超高强度钢等钢种在焊接时易产生冷裂倾向,而形成冷裂纹。

3、焊接中的再热裂纹是什么?何谓“再热”。

答:(1)焊后焊件在一定温度范围内再次加热过程中产生的裂纹。

(2)“再热”是指消除应力热处理、其它加热过程或在一定温度下服役过程中。

一、低碳调质钢为什么要进行调质处理?答:经过调制后的低碳钢具有较高的强度和良好的塑性、韧性和耐磨性特别是裂纹敏感性低,具有良好的焊接性。

二、从整体上分析低碳调质钢焊接性?答:低碳调质钢含碳量低,合金成分的确定也都考虑了材料的可焊性,其工艺要求基本与正火钢相似.差别是这类钢通过调质强化,故在焊接接头热影响区除了脆化外还有软化问题。

焊接裂纹的分类

焊接裂纹的分类

焊接裂纹的分类焊接裂纹是指在焊接过程中或焊接后,由于内部应力、冷却速度等因素的影响,导致焊接接头内部或表面产生的裂纹。

根据裂纹的产生原因和裂纹形态不同,可以将焊接裂纹分为不同的类型。

下面就几种常见的焊接裂纹进行分类和介绍。

1. 热裂纹热裂纹是由于焊缝热影响区的结构组织和化学成分发生变化而引起的。

热裂纹通常在焊接过程中或焊接后的短时间内出现。

根据裂纹出现的位置和形态,热裂纹可以分为几种不同的类型:(1) 固相转变裂纹:当金属处于固相转变的温度范围内,由于组织的变化和内部应力的影响,容易产生热裂纹。

这种裂纹通常直接出现在焊缝和热影响区的边缘。

(2) 晶粒边界裂纹:在焊接过程中,由于焊接区和热影响区的组织结构发生变化,晶粒边界处的脆性增大,容易形成裂纹。

这种裂纹通常呈线状,沿着晶粒边界方向延伸。

(3) 退火裂纹:由于焊接过程中产生的应力或变形,在焊接后的退火过程中,容易引起焊接接头的内部产生裂纹。

这种裂纹通常在焊缝和热影响区内部产生,对焊接接头的强度和韧性产生负面影响。

2. 冷裂纹冷裂纹是由于焊接后在室温条件下产生的裂纹。

冷裂纹通常是由于焊接接头内部的残余应力和变形引起的。

根据裂纹形态和位置的不同,冷裂纹可以分为以下几种类型:(1) 焊接残余应力裂纹:由于焊接接头的热变形以及冷却过程中产生的残余应力,容易导致焊接接头内部产生裂纹。

这种裂纹通常沿着焊缝或热影响区的方向延伸,严重影响焊接接头的力学性能。

(2) 氢致裂纹:在焊接过程中,如果焊接材料和焊接环境中存在水、油、脂肪等含氢物质,容易引起焊接接头内部产生氢致裂纹。

这种裂纹通常呈细小的网状分布,对焊接接头的韧性和可靠性产生严重影响。

3.应力腐蚀裂纹应力腐蚀裂纹是由于金属在受到应力和腐蚀介质的共同作用下产生的裂纹。

这种裂纹通常在金属制品长期使用过程中出现,对金属制品的可靠性和使用寿命产生严重影响。

根据裂纹产生的条件和形态不同,应力腐蚀裂纹可以分为以下几种类型:(1) 晶间腐蚀裂纹:当金属在受到腐蚀介质和应力的作用下,容易发生晶间腐蚀和产生裂纹。

热裂纹和冷裂纹产生的原因

热裂纹和冷裂纹产生的原因

热裂纹和冷裂纹产生的原因一、热裂纹的特征热裂纹常发生在焊缝区,在焊缝结晶过程中产生的叫结晶裂纹,也有发生在热影响区中,在加热到过热温度时,晶间低熔点杂质发生熔化,产生裂纹,叫液化裂纹。

特征:沿晶界开裂(故又称晶间裂纹),断口表面有氧化色。

(2)热裂纹产生原因:①晶间存在液态间层焊缝:存在低熔点杂质偏析 } 形成液态间层热影响区:过热区晶界存在低熔点杂质②存在焊接拉应力(3)热裂纹的防止措施:①限制钢材和焊材的低熔点杂质,如S、P含量。

②控制焊接规范,适当提高焊缝成形系数(即焊道的宽度与计算厚度之比)枣焊缝成形系数太小,易形成中心线偏析,易产生热裂纹。

③调整焊缝化学成分,避免低熔点共晶物;缩小结晶温度范围,改善焊缝组织,细化焊缝晶粒,提高塑性,减少偏析。

④减少焊接拉应力⑤操作上填满弧坑1 / 2二、冷裂纹的形态和特征焊缝区和热影响区都可能产生冷裂纹,常见冷裂纹形态有三种冷裂纹形态 { 焊道下裂纹:在焊道下的热影响区内形成的焊接冷裂纹,常平行于熔合线发展焊指裂纹:沿应力集中的焊址处形成的冷裂纹,在热影响内扩展焊根裂纹:沿应力集中的焊缝根部所形成的冷裂纹,向焊缝或热影响发展a-焊道下裂纹; b-焊趾裂纹;c-焊根裂纹特征:无分支、穿晶开裂、断口表面无氧化色。

最主要、最常见的冷裂纹为延迟裂纹(即在焊后延迟一段时间才发生的裂纹-------因为氢是最活跃的诱发因素,而氢在金属中扩散、聚集和诱发裂纹需要一定的时间)。

(2)延迟裂纹的产生原因①焊接接头存在淬硬组织,性能脆化。

②扩散氢含量较高,使接头性能脆化,并聚集在焊接缺陷处形成大量氢分子,造成非常大的局部压力。

(氢是诱发延迟裂纹的最活跃因素,故有人将延迟裂纹又称氢致裂纹)③存在较大的焊接拉应力(3)防止延迟裂纹的措施①选用碱性焊条,减少焊缝金属中氢含量、提高焊缝金属塑性②减少氢来源枣焊材要烘干,接头要清洁(无油、无锈、无水)③避免产生淬硬组织枣焊前预热、焊后缓冷(可以降低焊后冷却速度)④降低焊接应力枣采用合理的工艺规范,焊后热处理等⑤焊后立即进行消氢处理(即加热到250℃,保温2~6左右,使焊缝金属中的扩散氢逸出金属表面)。

管道焊接的常见缺陷与质量控制

管道焊接的常见缺陷与质量控制

管道焊接的常见缺陷与质量控制管道焊接的常见缺陷与质量控制1.引言管道焊接是工业领域中常见的连接方法之一,它在建筑、石油、化工、能源等行业广泛应用。

然而,管道焊接过程中常常会出现一些缺陷,影响管道的质量和使用寿命。

因此,对于管道焊接的质量控制非常重要。

2.管道焊接的常见缺陷2.1 焊缺陷●焊缝裂纹:焊接时产生的裂纹,主要包括热裂纹和冷裂纹。

●焊渣夹杂:焊接过程中未清理干净的焊渣残留在焊缝内部。

●松散和不牢固:焊接不牢固,易产生松动和漏气现象。

2.2 金属缺陷●气孔:焊接过程中由于气体进入焊缝中而形成的空洞。

●夹杂物:金属焊缝中夹杂的其他物质,如杂质、灰尘等。

●母材缺陷:母材本身存在缺陷,例如裂纹、夹杂物等。

3.管道焊接的质量控制3.1 人员素质●拥有合格的焊接证书和经验。

●熟悉焊接工艺、方法和相关规范要求。

●具备良好的焊接技术和操作能力。

3.2 焊接材料的质量控制●选用优质的焊接材料。

●对焊接材料进行验收和检测,确保符合相关标准要求。

3.3 焊接设备的质量控制●检查和维护焊接设备,确保其安全可靠。

●定期进行设备的校准和检测。

3.4 焊接过程的控制●控制焊接参数,如电流、电压、焊接速度等。

●严格执行焊接工艺规程,确保焊接过程的稳定性。

●进行焊缝的自动或手工探伤,及时发现并修复缺陷。

3.5 检验与测试●对焊接管道进行非破坏性检测,如超声波检测、射线检测等。

●进行材料的化学成分分析和性能测试。

●检查焊接管道的外观质量、尺寸精度等。

4.附件本文档涉及的附件详见附件一。

5.法律名词及注释5.1 焊缺陷:指焊接过程中产生的缺陷,如焊缝裂纹、焊渣夹杂等。

5.2 焊缝裂纹:焊接时产生的裂纹,分为热裂纹和冷裂纹。

5.3 焊渣夹杂:焊接过程中未清理干净的焊渣残留在焊缝内部。

5.4 松散和不牢固:焊接不牢固,易产生松动和漏气现象。

5.5 气孔:焊接过程中由于气体进入焊缝中而形成的空洞。

5.6 夹杂物:金属焊缝中夹杂的其他物质,如杂质、灰尘等。

冷、热、再热裂纹

冷、热、再热裂纹

1.热裂纹(结晶裂纹、凝固裂纹)(1)定义焊接过程中在300℃以上高温(Ac3附近)下产生的裂纹为热裂纹。

一般沿晶开裂,产生于焊缝、热影响区。

倾向材料:杂质较多的低碳钢、奥氏体不锈钢、铝合金。

当温度在脆性温度区间时,焊缝金属产生裂纹的可能性较大(2)分类结晶裂纹(凝固过程)、高温液化裂纹(奥氏体)、多边化裂纹(纯金属或单相奥氏体合金)。

(3)产生原因热裂纹的产生原因是焊接拉应力作用到晶界上的低熔共晶体(S)所造成的。

(4)影响结晶裂纹因素a.合金元素和杂质元素含量,尤其是S、P含量。

(S、P增加结晶温度区间和产生低温共晶)b.冷却速度大,偏析严重,结晶温度区间增大c.结晶应力和拘束应力使部分金属受拉(5)防止结晶裂纹措施○1降低含碳量,减小硫、磷等杂质元素的含量;○2加入一定的合金元素,减小柱状晶的偏析,如加入钼、钒、钛、铌等细化晶粒;○3采用熔深较浅的焊缝,使低熔点物质上浮;○4合理使用焊接规范,采用预热和后热,减小冷却速度;○5采用合理的装配次序,减小焊接应力。

在压力容器焊接中,降低线能量或采用多层焊是防止热裂纹的一种有效方法。

2.冷裂纹(延迟裂纹)(1)定义指焊缝冷却到200~300℃以下产生的裂纹。

一般穿晶开裂,产生于热影响区、焊缝。

倾向材料:高碳钢、中碳钢、低合金、中合金高强钢的热影响区;合金元素含量多的超高强钢、钛合金发生在焊缝上;Rm≥450MPa材料;如耐热钢、马氏体不锈钢、焊接含Ni的低合金钢、异种钢的焊接接头、特殊结构钢和堆焊层等。

16MnR、15MnVR、15MnNbR、18MnMoNbR、13MnNiMoNbR(仿制日本的BHW35,是单层厚壁用钢,焊接性能好但价格高)、07MnCrMoVR (仿CF-62)、07MnNiMoVDR和日本的CF-62系列钢。

(2)分类延迟裂纹、淬火裂纹(淬硬倾向大的组织)、低塑性脆化裂纹(较低的温度)(3)特征a.产生于较低温度,且是焊接后一段时间,又称延迟裂纹;b.主要发生在热影响区,少量在焊缝区;c.冷裂纹可能是沿晶、穿晶或混合开裂;d.引起的破坏是典型的脆断。

碳钢焊接裂纹产生的原因及预防措施

碳钢焊接裂纹产生的原因及预防措施

碳钢焊接裂纹产生的原因及预防措施
碳钢焊接裂纹是在焊接过程中出现的一种缺陷,其产生原因主要有热裂纹、冷裂纹和应力裂纹等。

为了预防焊接裂纹的产生,可以采取一些措施。

热裂纹是由于焊接过程中产生的高温和冷却速度不均匀造成的。

高温时,焊缝中的合金元素会熔化,同时在冷却过程中会生成脆性相,从而导致热裂纹的产生。

为了预防热裂纹的产生,可以采取以下措施:
1. 选择适合的焊接材料。

一些合金元素会降低碳钢的熔点,从而降低热裂纹的产生。

2. 控制焊接热输入。

减小焊接热输入,可以降低焊缝温度和冷却速度。

3. 采取预热和中温焊接。

预热可以将焊缝区域加热,增加其温度,从而减少裂纹的产生。

中温焊接可以使热裂纹区域的温度均匀分布,减少温度梯度。

1. 控制焊接残余应力。

通过合理设计焊缝形状和采取适当的焊接工艺参数,可以减小焊接产生的残余应力。

2. 选择适合的填充材料。

选择具有良好塑性和抗裂性的填充材料,可以增加碳钢焊接接头的抗裂性能。

3. 采用热处理。

通过热处理来消除或减小焊接产生的残余应力,从而减小冷裂纹的产生。

应力裂纹是由于焊接过程中产生的应力集中导致的。

为了预防应力裂纹的产生,可以采取以下措施:
1. 选择适合的焊接工艺。

通过选择合适的焊接工艺,如自动焊接或半自动焊接,可以减小焊接产生的应力。

通过以上措施,可以有效预防碳钢焊接裂纹的产生,提高焊接接头的质量和可靠性。

各种焊接裂纹成因特点及防止措施这条必须收藏了

各种焊接裂纹成因特点及防止措施这条必须收藏了

各种焊接裂纹成因特点及防止措施,这条必须收藏了焊接裂纹就其本质来分,可分为热裂纹、再热裂纹、冷裂纹、层状撕裂等。

下面仅就各种裂纹的成因、特点和防治办法进行具体的阐述。

1.热裂纹是在焊接时高温下产生的,故称热裂纹,它的特征是沿原奥氏体晶界开裂。

根据所焊金属的材料不同(低合金高强钢、不锈钢、铸铁、铝合金和某些Si骗Ti、Nb的低熔共晶组成物被重新熔化,在拉应力的作用下沿奥氏体晶间开裂而形成液化裂纹。

这一种裂纹的防治措施与结晶裂纹基本上是一致的。

特别是在冶金方面,尽可能降低硫、磷、硅、硼等低熔共晶组成元素的含量是十分有效的;在工艺方面,可以减小线能量,减小熔池熔合线的凹度。

(3)多边化裂纹是在形成多边化的过程中,由于高温时的塑性很低造成的。

这种裂纹并不常见,其防治措施可以向焊缝中加入提高多边化激化能的元素如Mo、W、Ti等。

2.再热裂纹通常发生于某些含有沉淀强化元素的钢种和高温合金(包括低合金高强钢、珠光体耐热钢、沉淀强化高温合金,以及某些奥氏体不锈钢),他们焊后并未发现裂纹,而是在热处理过程中产生了裂纹。

再热裂纹产生在焊接热影响区的过热粗晶部位,其走向是沿熔钢度,以及施工的具体条件不同,可能出现各种形态的冷裂纹。

然而在生产上经常遇到的主要是延迟裂纹。

延迟裂纹有以下三种形式:(1)焊趾裂纹——这种裂纹起源于母材与焊缝交界处,并有明显应力集中部位。

裂纹的走向经常与焊道平行,一般由焊趾表面开始向母材的深处扩展。

(2)焊道下裂纹——这种裂纹经常发生在淬硬倾向较大、含氢量较高的焊接热影响区。

一般情况下裂纹走向与熔合线平行。

(3)根部裂纹——这种裂纹是延迟裂纹中比较常见的一种形态,主要发生在含氢量较高、预热温度不足的情况下。

这种裂纹与焊趾裂纹相似,起源于焊缝根部应力集中最大的部位。

根部裂纹可能出现在热影响区的粗晶段,也可能出现在焊缝金属中。

钢种的淬硬倾向、焊接接头含氢量及其分布,以及接头所承受的拘束生移动和聚集,当它们的浓度达到一定的临界值后,就会形成裂纹源。

【焊接工程师】看完秒懂焊接热裂纹和冷裂纹的区别

【焊接工程师】看完秒懂焊接热裂纹和冷裂纹的区别

【焊接工程师】看完秒懂焊接热裂纹和冷裂纹的区别1.焊接热裂纹产生:金属冷却到固相线附近的高温区时所产生的开裂现象;部位:主要出现在焊缝上,也可出现在近缝区;特征:宏观上,沿焊缝成纵向分布(连续或断续),也有横向分布;裂口均有较明显的氧化色彩,表面无光泽,但金属内部的热裂纹因与外界隔绝,其氧化程度不如表面裂纹明显。

微观上,沿晶粒边界(包括亚晶界)分布,具有沿晶开裂特征。

分类✔与液膜有关:(1) 凝固裂纹 (结晶裂纹)(2) 液化裂纹✔与液膜无关:(3) 高温失延裂纹 (多边化裂纹)01凝固裂纹金属凝固结晶的末期,在固相线附近,因晶间残存液膜在应力作用所造成的晶间开裂。

特征:最常见的热裂纹形式,其断口具有沿晶间液膜分离的特征,裂纹表面无金属光泽。

主要发生在含杂质较多的碳钢、低合金钢焊缝中(含S、P、C、Si 偏高)和单相奥氏体钢、镍基合金以及某些铝合金焊缝中。

02液化裂纹焊接时近缝区或焊缝层间金属由于过热,晶间可能出现液化现象,在拉应力作用下由于晶间液膜分裂而导致开裂。

特征:在其断口上局部有树枝状突起。

主要发生在Cr,Ni的高强钢,奥氏体钢及某些镍基合金的近缝区或多层焊层间部位,母材和焊丝中S,P,C,Si含量偏高时,液化裂纹倾向严重。

03高温失延裂纹(多边化裂纹)产生温度低于固相线温度,存在晶格缺陷(位错和空位),物理化学性质的不均匀性,在应力作用下,缺陷聚集形成多边化边界,使强度塑性下降,沿多边化边界开裂。

特征:与液膜无关,断口粗糙不光滑,显示出柱状晶明显的方向性。

主要发生在纯金属或单相奥氏体合金的焊缝中或近缝区。

2. 焊接冷裂纹产生:金属经焊接或铸造成形后冷却到较低温度时产生的裂纹,有时在焊后或加工后立即出现,有时则要经过一段时间才出现。

温度:Ms 点附近或 200 一 300oc 以下温度区间特征:从宏观上看,冷裂纹断口具有发亮的金属光泽,呈脆性断裂特征;从微观上看,有的呈晶间断裂(即沿晶断裂),有的为穿晶断裂,而更常见的是沿晶与穿晶共存的断口形态。

钢结构焊接中的6种缺陷

钢结构焊接中的6种缺陷

钢结构焊接中的6种缺陷钢结构焊接中常见的热裂纹、冷裂纹、层状撕裂、未熔合及未焊透、气孔、夹渣6种缺陷种类。

第一,热裂纹。

其基本特征是在焊缝的冷却过程中产生。

其产生的主要原因是钢材或焊材中的硫、磷杂质与钢形成多种脆、硬的低熔点共晶物,在焊缝的冷却过程中,最后凝固的低熔点共晶物处于受拉状态,极易开裂。

第二,冷裂纹。

由焊接而产生的冷裂纹又称延迟裂纹,其所具有的主要特征为通常在200℃至室温范围内产生,有延迟特征,焊后几分钟至几天出现。

其产生的主要原因与钢材的选择、结构的设计、焊接材料的储存与应用及焊接工艺有密切的关系。

第三,层状撕裂。

其主要特征表现为当焊接温度冷却到400℃以下时,在一些板材厚度比较大,杂质含量较高,特别是硫含量较高,且具有较强沿板材轧制平行方向偏析的低合金高强钢,当其在焊接过程中受到垂直于厚度方向的作用力时,会产生沿轧制方向呈阶梯状的裂纹。

第四,未熔合及未焊透。

两者产生原因基本相同,主要是工艺参数、措施及坡口尺寸不当,坡口及焊道表面不够清洁或有氧化皮及焊渣等杂物,焊工技术较差等。

第五,气孔。

按其产生形式可分为两类,既析出型气孔和反应型气孔。

析出型气孔主要为氢气孔和氮气孔,反应型气孔在钢材即非有色金属的焊接中则以CO 气孔为主。

析出型气孔的主要特征是多为表面气孔,而氢气孔与氮气孔的主要区别在于氢气孔以单一气孔为主,而氮气孔则多为密集型气孔。

焊缝中气孔产生的主要原因与焊材的选择,保存与使用,焊接工艺参数的选择,坡口母材的清洁程度及熔池的保护程度等有关系。

第六,夹渣。

非金属夹杂物的种类、形态和分布主要与焊接方法、焊条和焊剂及焊缝金属的化学成分有关。

焊接冷裂纹与热裂纹的形成及防治措施

焊接冷裂纹与热裂纹的形成及防治措施

焊接冷裂纹与热裂纹的形成及防治措施下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言焊接是金属加工中常用的连接方法之一,但在焊接过程中常常会出现冷裂纹和热裂纹,给焊接质量带来不利影响。

碳钢焊接裂纹产生的原因及预防措施

碳钢焊接裂纹产生的原因及预防措施

碳钢焊接裂纹产生的原因及预防措施碳钢焊接常出现裂纹,其产生的原因有很多,主要包括:冷裂纹、热裂纹、固化裂纹和应力裂纹等。

本文主要介绍这些裂纹产生的原因以及预防措施。

1. 冷裂纹碳钢焊接后如果在冷却过程中产生裂纹,这种情况就称为冷裂纹。

冷裂纹主要产生于低温条件下,通常发生在焊接过程中或者焊后的冷却过程中。

产生冷裂纹的原因主要有以下两方面:(1)组织条件。

低温下,钢材的组织会发生相变,易形成脆性组织。

(2)应力状态。

在焊接过程中,产生的内应力、残余应力和变形应力等可能导致焊缝区出现应力集中,从而引发裂纹。

为了预防冷裂纹的产生,需要注意以下几点:(1)焊接前需要对钢材进行预热处理,提高焊接温度。

(2)控制焊接过程中的加热速度和冷却速度,使之均匀。

(3)选择对于在低温环境中具有较好韧性的钢材进行焊接。

热裂纹是指在焊接加热过程中或者焊接结束后,钢材表面或焊缝处产生的裂纹。

热裂纹通常发生在焊接开始或者结束的瞬间,并具有一定的热时间。

(1)固溶体凝固温度范围内的液体区域中积累了高应力。

(2)合金成分使得焊缝区域易于析出特定化合物,从而引发热裂纹。

(2)选择焊接材料的化学成分符合所需的要求。

(1)焊接材料中含有的一些元素,如磷、硫和锰等等,会导致产生固化裂纹。

(2)焊接区域的硬度或脆性较高,若后续应力应变变化较大就容易出现固化裂纹。

(3)进行足够的热处理,同时注意减少后续的应力应变变化。

应力裂纹是指在加工过程中或者使用过程中产生的裂纹。

应力裂纹通常发生在焊接后或者机械加工、冷加工或者零部件在使用过程中受到过大的载荷和应力时。

(2)加工过程中出现应力集中,从而引发裂纹。

(3)在零部件使用过程中,负载过大,应力过大,从而引发裂纹。

(1)控制加工过程中应力的大小,注意减少应力的影响。

(2)对于连接件,应该选择适当的焊接方式,从而避免应力的集中。

(3)在零部件使用前进行充分测试,确保零部件能够承受相关的加载。

综上所述,针对碳钢焊接中出现的裂纹,需要针对不同的裂纹类型采取相应的措施,从而实现有效的预防和治疗。

焊接裂纹种类分类及其特点概述

焊接裂纹种类分类及其特点概述

焊接裂纹种类分类及其特点概述一、危害性焊接结构产生裂纹轻者需要返修,浪费人力、物力、时间,重者造成焊接结构抱废,无法修补。

更严重者造成事故、人身伤亡。

如1969年有一艘5万吨的矿石运输船在太平洋上航行时,断裂成两段而沉没,在压力容器破坏事故中,有很多都是由于焊接裂纹造成。

因此,解决研究焊接裂纹已成为当前主要课题。

二、种类各种不同类型的裂纹①焊缝中纵向裂纹②焊缝上横向裂纹③热影响区纵向裂纹④热影响区横向裂纹⑤火口(弧坑)裂纹⑥焊道下裂纹⑦焊缝内部晶间裂纹⑧热影响区焊缝贯穿裂纹⑨焊趾裂纹⑩焊缝根部裂纹分类:1、按裂纹分布的走向分1)、横向裂纹2)、纵向裂纹3)、星形(弧形裂纹)2、按裂纹发生部位分①焊缝金属中裂纹②热影响区中裂纹③焊缝热影响区贯穿裂纹3、按产生本质分类1)、热裂纹(高温裂纹)产生:焊接接头的冷却过程中,且温度处在固相线附近的高温阶段。

—热裂纹—高温裂纹高温下产生,在结晶温度附近存在部位:焊缝为主,热影响区特征:宏观看,焊缝热裂纹沿焊缝的轴向成纵向分布(连续或继续)也可看到缝横向裂纹,裂口均有较明显的氧化色彩,表面无光泽,微观看,沿晶粒边界(包括亚晶界)分布,属于沿晶断裂性质。

存在宏观裂纹,必有微观裂纹存在微观裂纹,外表不一定显现宏观裂纹近缝区的裂纹往往是微观裂纹,不一定发展成宏观裂纹1)、热裂纹1)、结晶裂纹:在凝固的过程—结晶过程中产生2)、高温液化裂纹:在高温下产生,钢材或多层焊的层间金属含有低熔点化合物(S、P、Si)经重新溶化,在收缩应力作用下,沿奥氏体晶间发生开裂。

3)、多边化裂纹:产生温度低于固相线温度,存在晶格缺陷(位错和空位),物理化学的不均匀性,在应力作用下,缺陷聚集形成多边化边界,使强度塑性下降,沿多边化边界开裂,多发生纯金属或单相奥氏体合金焊缝。

2)、再热裂纹(消除应力处理裂纹)原件结构焊后消除应力热处理中,在热影响区的粗晶部位产生裂纹,材质低合金高强钢,珠光体耐热钢、奥氏体、不锈钢、Ni基合金。
