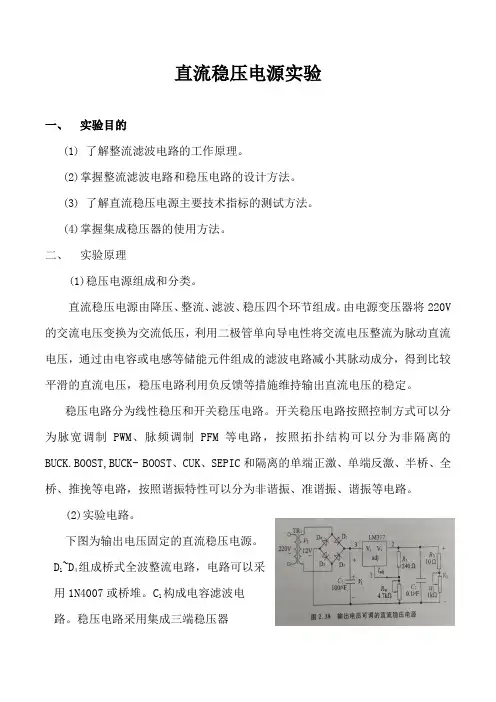

直流稳压电源实验一、实验目的(1) 了解整流滤波电路的工作原理。
(2)掌握整流滤波电路和稳压电路的设计方法。
(3) 了解直流稳压电源主要技术指标的测试方法。
(4)掌握集成稳压器的使用方法。
二、实验原理(1)稳压电源组成和分类。
直流稳压电源由降压、整流、滤波、稳压四个环节组成。
由电源变压器将220V 的交流电压变换为交流低压，利用二极管单向导电性将交流电压整流为脉动直流电压，通过由电容或电感等储能元件组成的滤波电路减小其脉动成分，得到比较平滑的直流电压，稳压电路利用负反馈等措施维持输出直流电压的稳定。
稳压电路分为线性稳压和开关稳压电路。
开关稳压电路按照控制方式可以分为脉宽调制PWM、脉频调制PFM等电路，按照拓扑结构可以分为非隔离的BUCK.BOOST,BUCK- BOOST、CUK、SEPIC和隔离的单端正激、单端反激、半桥、全桥、推挽等电路，按照谐振特性可以分为非谐振、准谐振、谐振等电路。
(2)实验电路。
下图为输出电压固定的直流稳压电源。
D1~D4组成桥式全波整流电路，电路可以采用1N4007或桥堆。
C1构成电容滤波电路。
稳压电路采用集成三端稳压器LM7805,C 2抑制高频噪声和高频自激，R 3和W 1代表稳压电路的负载。
上图为输出电压可调的直流稳压电源。
稳压电路采用集成三端可调稳压器LM317, 其输出电压为V 0=V REF +(V REF R 1+I adj ) R w由于V REF 为引脚1和2之间的参考电压，LM317的V REF =1.2V ；I adj =50uA 可忽略，可简化为V 0=V REF (1+R w R 1)三、 实验电路与实验内容（1） 输出电压稳定的直流稳压电源（2）输出电压可变的直流稳压电源T220:1V2220Vrms 50Hz 0°D23N246U2LM7805CTR410ΩC30.1µFR71kΩKey=A10 %C4100µFXSC1TektronixXMM1XMM2XMM3四、 实验数据与结果分析 1.输出电压稳定的直流稳压电源 I 0/M a 4.954 5.4996.1777.0478.2039.81112.20416.14123.82645.4835943V i/V 13.112 13.105 13.066 13.031 13.011 12.933 12.866 12.76 12.456 11.714 7.001V 0/V 4.9544.9494.9424.9334.9224.9064.8824.8424.7654.5480.00062.输出电压可变的直流稳压电源（1）断开负载时V 0的可调范围为1.252V~10.343VT120:1V1220Vrms 50Hz 0°D13N246U1LM317HR1240ΩR210ΩC10.1µFR51kΩKey=A0 %R64.7kΩKey=A50 %C2100µFXMM4XMM5XMM6XSC2Tektronix当R w调节至最大时波纹电压图为下图。
