千分尺校准教程 50页PPT文档
合集下载
千分尺培训教材ppt课件
8
测量工件时,必 需确保测量面 与工件贴平
测量时左手托平千分尺与被测工件面垂直,右手转 动测力装置至听到手轮摩擦声１-３下
9
在测量读数 不容易读取 时,先把锁紧 装置固定后 再读取
10
千分尺不能放 置于台面边沿， 以防跌落损坏 千分尺
11
经常如此握持 千分尺会影响 千分尺的测量 精度及使用寿 命
0006在固定套管上读为395而不是39现场经常出现少05现象测量工件时必需确保测量面与工件贴平测量时左手托平千分尺与被测工件面垂直右手转动测力装置至听到手轮摩擦声13下在测量读数不容易读取时先把锁紧装置固定后再读取10千分尺不能放置于台面边沿以防跌落损坏千分尺11经常如此握持千分尺会影响千分尺的测量精度及使用寿12千分尺在使用前必需确认在校验有效期内否则必需送计量室校验千分尺主要校验示值的准确性及测面的平行度及平面13千分尺在使用完后必需清洁干净并放回盒内长期不层防锈油固紧螺丝不能拧紧025的千分尺测量面应保持12mm间14千分尺的正确测量步骤用卡尺测量时有哪些测量误差测量内径的误差与外径的误差是否一样大
12
千分尺在使用 前,必需确认在 校验有效期内， 否则必需送计 量室校验
千分尺主要校 验示值的准确 性，及测面的， 平行度及平面 度
13
千分尺在使用 完后必需清洁 干净，并放回 盒内，长期不 用的．应上一 层防锈油
０－２５的 千分尺测量
面应保持 1-2mm间
隙
固紧螺丝不能
拧紧
14
千分尺的正确测量步骤
定压装置
尺架
微分筒 固定套管 校对量杆 测微螺杆 锁紧装置 扳 手
1
千分尺在使用 前,必将测量面 擦拭干净
2
用干净的抹布 把校对量杆两 端面擦拭干净
测量工件时,必 需确保测量面 与工件贴平
测量时左手托平千分尺与被测工件面垂直,右手转 动测力装置至听到手轮摩擦声１-３下
9
在测量读数 不容易读取 时,先把锁紧 装置固定后 再读取
10
千分尺不能放 置于台面边沿， 以防跌落损坏 千分尺
11
经常如此握持 千分尺会影响 千分尺的测量 精度及使用寿 命
0006在固定套管上读为395而不是39现场经常出现少05现象测量工件时必需确保测量面与工件贴平测量时左手托平千分尺与被测工件面垂直右手转动测力装置至听到手轮摩擦声13下在测量读数不容易读取时先把锁紧装置固定后再读取10千分尺不能放置于台面边沿以防跌落损坏千分尺11经常如此握持千分尺会影响千分尺的测量精度及使用寿12千分尺在使用前必需确认在校验有效期内否则必需送计量室校验千分尺主要校验示值的准确性及测面的平行度及平面13千分尺在使用完后必需清洁干净并放回盒内长期不层防锈油固紧螺丝不能拧紧025的千分尺测量面应保持12mm间14千分尺的正确测量步骤用卡尺测量时有哪些测量误差测量内径的误差与外径的误差是否一样大
12
千分尺在使用 前,必需确认在 校验有效期内， 否则必需送计 量室校验
千分尺主要校 验示值的准确 性，及测面的， 平行度及平面 度
13
千分尺在使用 完后必需清洁 干净，并放回 盒内，长期不 用的．应上一 层防锈油
０－２５的 千分尺测量
面应保持 1-2mm间
隙
固紧螺丝不能
拧紧
14
千分尺的正确测量步骤
定压装置
尺架
微分筒 固定套管 校对量杆 测微螺杆 锁紧装置 扳 手
1
千分尺在使用 前,必将测量面 擦拭干净
2
用干净的抹布 把校对量杆两 端面擦拭干净
千分尺的使用方法PPT课件
二、千分尺的使用方法
千分尺的调零判断：
5 0 0 45
没有调零， 读数偏小
精选ppt课件最新
11
二、千分尺的使用方法
千分尺的调零判断：
5 0
0
45
调零准确
精选ppt课件最新
12
二、千分尺的使用方法
2）左手持尺架（C），右手转动粗调旋钮D使测杆F与 测砧A间距稍大于被测物，放入被测物，转动保护旋钮 D′到夹住被测物，直到棘轮发出声音为止，拨动固定 旋钮G使测杆固定后读数。
度的零点不相重合，将出现零误差，应加以修正，即
在最后测长度的读数上去掉零误差的数值。
精选ppt课件最新
15
四、千分尺的使用注意事项和保养
•检查零位线是否准确； •测量时需把工件被测量面擦干净； •工件较大时应放在V型铁或平板上测量； •测量前将测量杆和砧座擦干净； •拧活动套筒时需用棘轮装置； •不要拧松后盖，以免造成零位线改变； •不要在固定套筒和活动套筒间加入普通机油； •用后擦净上油，放入专用盒内，置于干燥处。
千分尺的结构
精选ppt课件最新
6
一、千分尺的结构和原理
千分尺的原理
螺旋测微器是依据螺旋放大的原理 制成的，即螺杆在螺母中旋转一周，螺 杆便沿着旋转轴线方向前进或后退一个 螺距的距离。因此，沿轴线方向移动的 微小距离，就能用圆周上的读数表示出 来。
精选ppt课件最新
7
一、千分尺的结构和原理
千分尺精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，
精选ppt课件最新
16
在线模拟千分尺测量练习，请登录：
在线解惑请手机扫 描右边的二维码
精选ppt课件最新
17
END
外径千分尺读数 ppt课件
（2）读数偏大
5
0 0
45
基准线在0刻线 以上，读数偏大
ppt课件
5
（3）读数偏小
5
0
0
45
基准线在0刻线以 下，读数偏小
ppt课件
6
三、外径千分尺使用注意事项：
1．转动保护旋钮时不可太快，否则由于惯性会使接触压力过
大使被测物变形，造成测量误差，更不可直接转动大旋钮
去使测杆夹住被测物，这样往往压力过大使测杆上的精密
（1）、
1.606
1
15
0
10
5
答案：L= 1+ 0.5 + 0.106 = 1.606 mm
ppt课件
12
六、请你读出下列示值：
（2）、
1.007
0
5
0
45
答案：L= 1+ 0 + 0.007 = 1.007mm
ppt课件
13
六、请你读出下列示值：
（3）、
0.905
0
45
40
35
答案：L= 0.5 + 0.405 = 0.905 mm
ppt课件
14
ppt课件
15
半刻度：每刻度
刻线为0.01mm
为0.5mm
整刻度： 每刻度为
1mm
01
2
45
40
测量值=固定套筒数值+微分筒数值（+估读位）
注：1.固定套筒数值=整毫米数（+半毫米数）
2.微分筒数值=微分筒pp上t课件的格数×0.01mm
8
五、外径千分尺的 读数练习：
是否超过半刻 度？是。
情况之一、
千分尺的使用和校准
测量范围/mm 最大允许误差/um （外径/数显） 两测量面的平行度/um （外径/数显）
0～25, 25～50 50～75, 75～100
±4 / ±2 ±5 / ±3
2 / 1.5 3 / 2.0
100～125, 125～150
150～175, 175～200
±6 / ±3
±7 / ±4
4 / 2.5
6 / 3.5 7 / 4.0 9 / 5.0
11 / 6.0
千分尺的校准和技术要求
九、示值误差: 外径（壁厚、板厚）用5等量块,数显用4等量块校 准.或用千分尺专用量块. 在测量范围内均匀分布5点放入量块直接测量. (A+5.12, A+10.24, A+15.36, A+21.50, A+25.00) A---测量下限值 示值误差要求上表
千分尺的工作原理和读数方法
读数举例：
10
5
0
5
0
5.544mm
8.465mm
千分尺的校准和技术要求
按现行有效版本JJG21-2008 主要校准设备 3、4等量块（专用量块） 平面平晶、平行平晶、刀口尺 专用测力仪 杠杆千分表、百分表, 塞尺，立式接触式干涉仪 或测长机
校准所需设备实物图示
千分尺的校准和技术要求
六、测量面的平面度:用平面平晶以技术光波干涉法 对于后续校准的可用刀口尺以光隙法 要求: 外径千分尺 ≤0.6um 壁厚、板厚千分尺 ≤1.5um 数显外径千分尺 ≤0.3um 七、数显外径千分尺的示值重复性：在相同条件下 重复测量5次分别读数，以最大与最小读数差确定 要求： ≤1um
尺寸:如图所示5点中最大偏差 变动量:如图所示5点中最大与最小尺寸之差
0～25, 25～50 50～75, 75～100
±4 / ±2 ±5 / ±3
2 / 1.5 3 / 2.0
100～125, 125～150
150～175, 175～200
±6 / ±3
±7 / ±4
4 / 2.5
6 / 3.5 7 / 4.0 9 / 5.0
11 / 6.0
千分尺的校准和技术要求
九、示值误差: 外径（壁厚、板厚）用5等量块,数显用4等量块校 准.或用千分尺专用量块. 在测量范围内均匀分布5点放入量块直接测量. (A+5.12, A+10.24, A+15.36, A+21.50, A+25.00) A---测量下限值 示值误差要求上表
千分尺的工作原理和读数方法
读数举例：
10
5
0
5
0
5.544mm
8.465mm
千分尺的校准和技术要求
按现行有效版本JJG21-2008 主要校准设备 3、4等量块（专用量块） 平面平晶、平行平晶、刀口尺 专用测力仪 杠杆千分表、百分表, 塞尺，立式接触式干涉仪 或测长机
校准所需设备实物图示
千分尺的校准和技术要求
六、测量面的平面度:用平面平晶以技术光波干涉法 对于后续校准的可用刀口尺以光隙法 要求: 外径千分尺 ≤0.6um 壁厚、板厚千分尺 ≤1.5um 数显外径千分尺 ≤0.3um 七、数显外径千分尺的示值重复性：在相同条件下 重复测量5次分别读数，以最大与最小读数差确定 要求： ≤1um
尺寸:如图所示5点中最大偏差 变动量:如图所示5点中最大与最小尺寸之差
千分尺操作培训教材ppt课件
棘轮
置零按钮
数据锁定按钮 固定座
测量尺寸 隔热装置
公英制转换按钮 读取数据
电源开关按钮
Company Logo
8
（3.2）刻度原理
锁紧扭
刻度：① 固定套筒最小刻度间隔：1格 = 0.5mm ② 微分套筒最小刻度间隔：1格 = 0.01mm
（微分套筒旋转一周，测杆轴向位移为0.5mm，即：固定套筒刻度1格）
若25~50mm或50~75mm等千分尺则以25mm或50mm的块规(也可用此规 格的千分尺校对杆)夹于两测量面之间,轻轻转动,检查基准刻线位置对齐 在同一直线后归零。
Company Logo
11
4.5、0~25MM使用前的准备工作
1、检查两测量面及被测工件表面 是否洁净，被测工件表面是否 有毛刺，如有，应先消除；
Company Logo
25
保存注意事项（一）
★.使用完将两测量面间留有1~2mm的间隙，关闭电源将仪器放入盒内。
将两测量面分开1mm左右； 目的： ①卸除测量力，避免热胀 冷缩引起的千分尺变形； ②让空气流通，避免测量 面生锈；
Company Logo
1、若出现数字闪烁，表 示电力不足，应及时更换 电池！ 2、若出现死机或乱码， 请重新开机一试，若仍不 行，则需送出检修；
Company Logo
17
固定套管上的水 平线与微分筒上 "0"线重合时校 零合格
读取测量结果时视线方向尽量垂直于刻度面.
Company Logo
18
不归零时,必需暂 停使用并送计量 中心校验
Company Logo
19
在固定套管上读 为39mm
第三位估读 数为:0.006
(推荐)千分尺的使用方法及注意事项PPT资料
4.千分尺的液晶显示处不可碰油、碰水； 5.测量零件时,零件上不能有异物,并在常温
下测量； 6.使用时,必须轻拿轻放,不可掉到地上。
谢谢观看

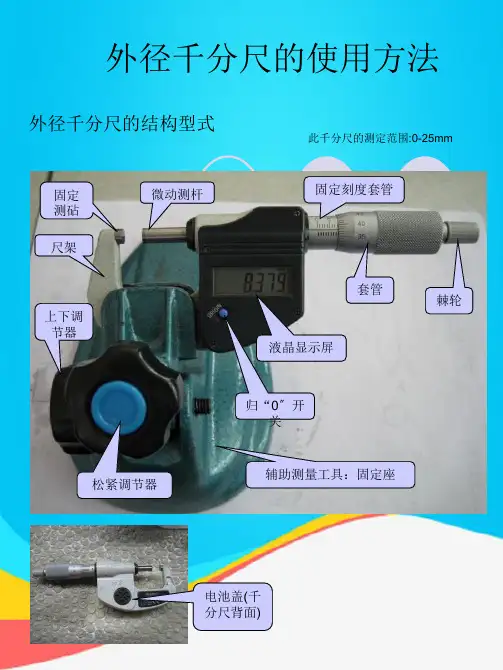

外径千分尺的使用方法
