192灯光控台使用说明书

192灯光控台使用说明书

概述：

●通用DMX512控制器，具有192个通道。

●每个控制器可控制12组灯具，每台灯具有16个通道。

●共有31个库，每个库有8个场景，共计240个场景。

●每个CHASE可编程240个场景，共有6个CHASE，30个库。

●有8个可调电位器调节输出大小。

●可通过二台灯具传送和接受所有的数据。

●用Speed和Fade Time推杆调节输出数值。

●调节延时时间。

●灯具可用摇杆控制水平和垂直的位置。

●可用摇杆微量控制调节灯具水平和垂直的移动。

●编程DMX通道中的8通道和16通道。

●内置麦克风或耳机插线音控触发。

●可把其中一个灯具的程序复制到另一个灯具中。

●DMX信号极性选择。

●断电记忆。

显示屏信息：

CHASE 5 激活Chase5

STEP 002 一个Chase中的步骤2

DATA 151 通道值000-255

SP：1M32S 当前速度是1分32秒

TP：5.32 最后设置的时间是5.32秒

FT：10.5 FADE的时间是10.5秒

ASS 07 08 配置通道7和8

RES 10 13 反转通道10和13

SN 6 场景6

BK 03 库3

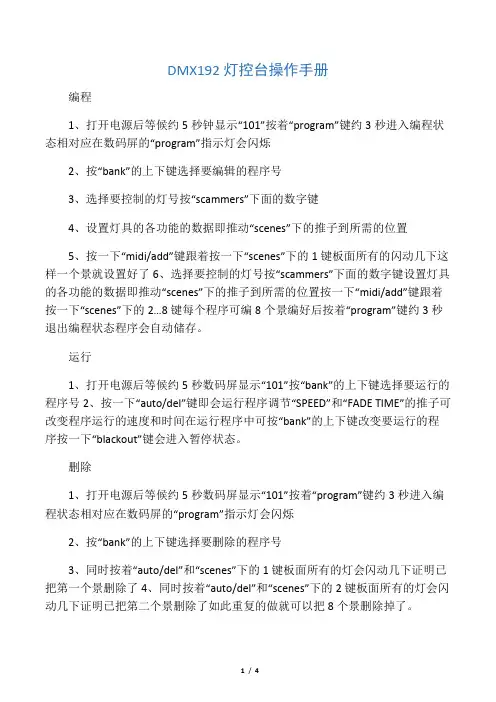

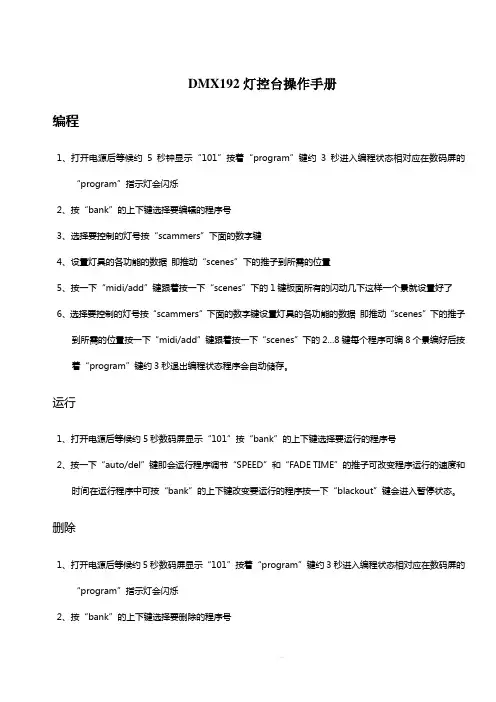

进入编程模式：

1 打开电源，控制台自动进入编辑模式。

2 长按Program三秒，进入编辑状态，指示灯亮。

场景编程：

1 进入编程模式。

2 选择灯具。

3 调节输出状态，关掉可调定位器控制。

4 按下Page Select选择第二组的8通道进行设置。

5 按下MID/REC键。

6 通过Bank Up/Down选择存储的库，每个库中可存储8个场景。

7 按下Scene键可存入场景，所有指示灯快速显示三次后显示屏上会显示库和场景。

8 重复2到7直到想要的场景全部存入。

9 长按三秒Program键退出编程。

场景编辑：

1 进入编程模式。

2 按下Bank Up/Down键选择需要编辑的某个库中的场景。

3 按下Scene键选择要进行编辑的场景。

4 用摇杆或推杆微量调节得到想要的场景。

5 按下MIDI/REC键。

复制一个Scanner：

将一个已编程的灯具内的程序复制到另一个灯具，先按住要复制的灯具的Scanner不放，再按下另一个Scanner键。

复制一个Scene：

1 进入编程模式。

2 按下Bank Up/Down选择需要复制的某个库中的场景。

3 按下Scene键选择想要进行复制的场景。

4 按下MIDI/REC键。

5 按下Bank Up/Down键选择库中想要复制场景的位置。

6 按下Scene键复制场景到想要的位置。

删除一个场景：

1 按下Scene键选择想要删除的场景。

2 按下Auto/Del键不放，再按一下想要删除的Scene。

删除所有场景：

1 断电时，同时按下Program和Bank Down键。

2 再次通电，所有的Scene将会清除。

复制一个Bank：

1 进入编程模式。

2 按下Bank Up/Down选择想要复制的库。

3 按下MIDI/REC键。

4 按下Bank Up/Down键选择想要复制的库。

5 按下Music/Bank Copy键，所有指示灯闪动三次，表示已编程。

6 长按三秒Program键退出编程模式。

Chase编程：

1 进入编程模式。

2 按下Chase键选择Chase进行编程，每次只可选择一个Chase。

3 从库中的场景选择需要的场景。

4 按下MIDI/REC键。

5 重复步骤3和步骤4，可以存储240个Scens到Chase。

编一个Bank到Chase：

1 进入编程模式。

2 选择一个Chase。

3 按下Bank Up/Down选择一个已编程的场景。

4 按下Music/Bank Copy键。

5 按下MIDI/REC键，所有指示灯闪动三次，Chase中增加了该Bank中已编程的Chase。

增加一步：

1 进入编程模式。

2 选择CHase中想要增加的步骤。

3 选择Tap/Display键，显示Chase中已编程的步数。

4 按下Bank Up/Down键选择想要增加步骤的位置。

5 按下MIDI/REC键。例如：要在第三步和第四步之间加入一步，用Bank up/Down键选

择第三步，按一下MIDI/REC键，显示的Chase不变，显示的步数变为第四步，而原来的第四步变为第五步依此类推。

6 再次按下Tap/Display键，显示屏会显示当前的Chase，Scene和Bank。

7 按下MIDI/REC键，所有指示灯快速闪动三下，标志新的一步已插入这个Chase。

删除一步：

1 进入编程模式。

2 选择Chase中包含的想要删除的步数。

3 按下Tap/Display键，显示屏会显示当前的步数。

4 按下Bank Up/Down键选择想要删除的步骤。

5 按下Auto/Del键，指示灯设定三次，表示已经删除此步骤。

删除一个Chase:

1 选择要删除的Chase。

2 按下Auto/Del键的同时按下要删除的Chase，指示灯闪动三次后Chase将删除。

删除所有Chase：‘

1 断电时，同时按下Auto/Del和Bank Dowm按钮。

2 再次通电，所有的Chase将会清除。

配置和反向DMX通道：

1 进入编程模式。

2 同时按下Fine和Mode键，指示灯亮。

3 用摇杆在水平和垂直切换，选择后相应的指示灯会亮。

4 按下Tap/Display键在通道值中切换。

5 按下Scanner键选择灯具。

6 按下Page Select键选择Page A和Page B。

7 按下Mode键的同时按下Scence键，指示灯设定三次，（Scence 1代表通道1，Scene2代表通道2....

8可以设置最多48个通道，12个灯具。

反向DMX通道：

1 进入编程模式。

2 按下Fine和Mode键，Reverse指示灯亮。

3 按下Bank Up/Down键在水平和垂直中切换，选择后相应的指示灯会亮。

4 按下Tap/Display键在通道值中切换。

5 按下Scanner键选择灯具。

6 按下Page Select键选择Page A和Page B。

7 按下Mode键的同时按下Scene键，指示灯闪动三次

8 重复步骤3--7.
