3-7测量热电偶的温差电动势
热电偶温差电动势校准
热电偶温差电动势校准
热电偶是一种常用的温度测量仪器，它由两种不同材料制成的导线组成，通常是铜和镍铬合金。
当两种不同材料的导线焊接在一起时，它们之间就会形成一个热电偶，可以测量温度差产生的电动势。
热电偶的校准是确保其测量准确性的重要步骤。
热电偶的校准通常涉及以下步骤：
1. 准备标准温度源：选择一种已知温度的温度源，例如电阻器或恒温水浴，将其设置为校准温度。
2. 连接热电偶：将热电偶的一端连接到标准温度源，另一端连接到数字万用表或热电偶校准仪上。
3. 测量电动势：记录数字万用表或热电偶校准仪上显示的电动势值。
4. 计算校准系数：根据电动势和校准温度，计算热电偶的校准系数。
校准系数是一个标量，表示热电偶在特定温度下的电动势输出值与实际温度之间的关系。
5. 重复校准：如果热电偶在使用过程中受到温度变化的影响，需要重新进行校准。
需要注意的是，热电偶的校准需要在特定的温度范围内进行，并且需要使用标准温度源，以确保校准的准确性。
此外，热电偶在长期使用过程中可能会出现老化或损坏，需要
定期进行校准和维护。

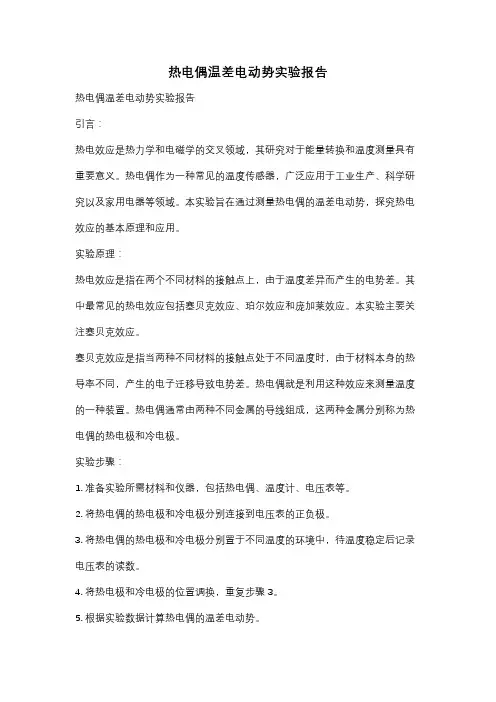

热电偶温差电动势实验报告
热电偶温差电动势实验报告热电偶温差电动势实验报告引言：热电效应是热力学和电磁学的交叉领域，其研究对于能量转换和温度测量具有重要意义。
热电偶作为一种常见的温度传感器，广泛应用于工业生产、科学研究以及家用电器等领域。
本实验旨在通过测量热电偶的温差电动势，探究热电效应的基本原理和应用。
实验原理：热电效应是指在两个不同材料的接触点上，由于温度差异而产生的电势差。
其中最常见的热电效应包括塞贝克效应、珀尔效应和庞加莱效应。
本实验主要关注塞贝克效应。
塞贝克效应是指当两种不同材料的接触点处于不同温度时，由于材料本身的热导率不同，产生的电子迁移导致电势差。
热电偶就是利用这种效应来测量温度的一种装置。
热电偶通常由两种不同金属的导线组成，这两种金属分别称为热电偶的热电极和冷电极。
实验步骤：1. 准备实验所需材料和仪器，包括热电偶、温度计、电压表等。
2. 将热电偶的热电极和冷电极分别连接到电压表的正负极。
3. 将热电偶的热电极和冷电极分别置于不同温度的环境中，待温度稳定后记录电压表的读数。
4. 将热电极和冷电极的位置调换，重复步骤3。
5. 根据实验数据计算热电偶的温差电动势。
实验结果与分析：通过实验记录的数据，我们可以得到不同温度下的电压读数。
根据实验原理，我们知道热电偶的温差电动势与温度差成正比。
因此，我们可以利用实验数据绘制出热电偶温差电动势与温度差的关系曲线。
在实验过程中，我们还发现热电偶的材料选择对实验结果有一定影响。
不同的金属导线具有不同的热电特性，因此在应用中需要根据具体需求选择合适的热电偶材料。
实验应用：热电偶作为一种常见的温度传感器，广泛应用于工业生产和科学研究中。
其应用领域包括但不限于以下几个方面：1. 工业自动化控制：热电偶可以用于测量工业生产过程中的温度变化，以实现自动化控制和保护设备安全。
2. 热工测量：热电偶可以用于测量各种热工设备中的温度，如锅炉、炉窑等，以确保设备正常运行。
3. 科学研究：热电偶广泛应用于科学研究中的温度测量，如物理实验、化学实验等。
