计算磁场强度B
磁场中的磁感应强度计算方法
磁场中的磁感应强度计算方法磁感应强度是描述磁场强度的物理量，通过计算磁体产生的磁场对外部磁场的响应来确定。
在本文中，我们将介绍磁感应强度的计算方法及其在实际应用中的重要性。
一、磁感应强度的定义磁感应强度（B）是描述磁场中磁力线分布密度的物理量。
在国际单位制中，磁感应强度的单位是特斯拉(T)。
二、计算磁感应强度的方法计算磁感应强度有多种方法，下面将介绍其中两种常用的方法。
1. 定义法：根据法拉第电磁感应定律，当磁通量变化时，经过一个理想线圈产生的感应电动势与磁通量变化率成正比。
因此，可以通过测量感应电动势和线圈的参数来计算磁感应强度。
具体计算方法如下：首先，将一理想线圈放置在待测磁场中。
然后，改变待测磁场的磁通量，通过测量线圈上产生的感应电动势，可以得到磁通量变化率。
最后，根据法拉第电磁感应定律可以得到磁感应强度的值。
2. 已知电流和磁场关系法：当电流通过一定形状的导线时，会在其周围产生磁场。
根据安培环路定理，可以通过测量电流和导线周围的磁场值来计算磁感应强度。
具体计算方法如下：首先，在待测磁场附近放置一导线，通过该导线传入一定电流。
然后，在离导线一定距离的地方测量磁场强度。
根据安培环路定理，可以得到导线周围磁感应强度与电流之间的关系。
进一步通过改变电流值，可以得到不同电流下的磁感应强度值。
三、磁感应强度的应用磁感应强度的计算在各个领域中都有着重要的应用，下面以磁共振成像（MRI）为例进行介绍。
磁共振成像是一种利用核磁共振原理进行图像重建的医学成像技术。
在MRI设备中，磁感应强度的准确计算对于获得高质量的图像至关重要。
在MRI中，首先通过一强磁场使人体内的氢原子核产生共振。
然后，通过加入一个梯度磁场和射频脉冲来改变磁场的分布。
最后，根据不同位置的共振信号对磁场进行扫描，并计算出对应的磁感应强度值。
通过准确计算磁感应强度，可以得到更精准的MRI图像，提高运用该技术进行疾病诊断的准确性。
结论磁感应强度的计算方法是通过测量感应电动势或者测量电流和磁场值，从而间接计算出磁感应强度的数值。
圆环中心处磁感应强度公式
圆环中心处磁感应强度公式
圆环中心处磁感应强度的公式是通过安培定律得到的。
安培定律表达了磁感应强度B与电流I的关系，可以用来计算磁场的强度。
圆环中心处的磁感应强度可以用如下公式表示：
B = μ₀ * I / (2 * R)
其中，B 是磁感应强度，单位是特斯拉(T)；
μ₀是真空中的磁导率，值约为4π×10^(-7) T·m/A；
I 是环携带的电流强度，单位是安培(A)；
R 是环的半径。
注意，这个公式是对理想化的圆环而言的，假设环的电流均匀分布，且只有环的中心点上有有限大小的磁场。
在实际情况中，磁感应强度的分布会更复杂，这个公式仅适用于简化情况下的近似计算。

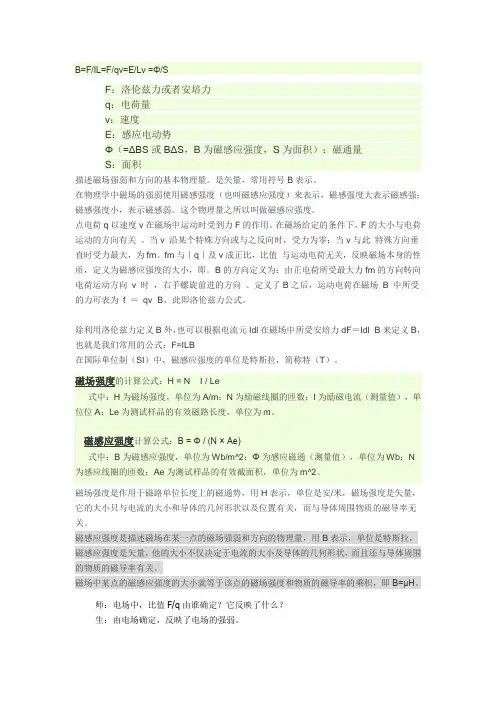

磁场强度与磁感应强度
B=F/IL=F/qv=E/Lv =Φ/SF：洛伦兹力或者安培力q：电荷量v：速度E：感应电动势Φ（=ΔBS或BΔS，B为磁感应强度，S为面积）：磁通量S：面积描述磁场强弱和方向的基本物理量。
是矢量，常用符号B表示。
在物理学中磁场的强弱使用磁感强度（也叫磁感应强度）来表示，磁感强度大表示磁感强；磁感强度小，表示磁感弱。
这个物理量之所以叫做磁感应强度。
点电荷q以速度v在磁场中运动时受到力F的作用。
在磁场给定的条件下，F的大小与电荷运动的方向有关。
当v 沿某个特殊方向或与之反向时，受力为零；当v与此特殊方向垂直时受力最大，为fm。
fm与｜q｜及v成正比，比值与运动电荷无关，反映磁场本身的性质，定义为磁感应强度的大小，即。
B的方向定义为：由正电荷所受最大力fm的方向转向电荷运动方向v 时，右手螺旋前进的方向。
定义了B之后，运动电荷在磁场B 中所受的力可表为f ＝qv×B，此即洛伦兹力公式。
除利用洛伦兹力定义B外，也可以根据电流元Idl在磁场中所受安培力dF＝Idl×B来定义B，也就是我们常用的公式：F=ILB在国际单位制（SI）中，磁感应强度的单位是特斯拉，简称特（T）。
磁场强度的计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。
磁感应强度计算公式：B = Φ / (N × Ae)式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。
磁场强度是作用于磁路单位长度上的磁通势，用H表示，单位是安/米，磁场强度是矢量，它的大小只与电流的大小和导体的几何形状以及位置有关，而与导体周围物质的磁导率无关。
磁感应强度是描述磁场在某一点的磁场强弱和方向的物理量，用B表示，单位是特斯拉，磁感应强度是矢量，他的大小不仅决定于电流的大小及导体的几何形状，而且还与导体周围的物质的磁导率有关。
磁感应强度与磁力的计算
磁感应强度与磁力的计算
磁感应强度（B）是指磁场对单位面积垂直通过的磁通量的影响程度，通常以特斯拉（T）为单位。
磁力（F）是指磁场对磁体或电流产生的力的作用，通常以牛顿（N）为单位。
在物理学中，计算磁感应强度和磁力的公式是根据磁场的性质和相互作用原理推导出来的。
1. 磁感应强度的计算
磁感应强度的计算可以通过以下公式得到：
B = Φ / A
其中，B 代表磁感应强度，Φ 代表磁通量，A 代表单位面积。
2. 磁通量的计算
磁通量Φ 的计算可以通过以下公式得到：
Φ = B × A × cosθ
其中，Φ 代表磁通量，B 代表磁感应强度，A 代表单位面积，θ 代表磁场与单位面积法线的夹角。
3. 磁力的计算
磁力的计算可以通过以下公式得到：
F = qvBsinθ
其中，F 代表磁力，q 代表电荷的量子，v 代表运动的速度，B 代表磁感应强度，θ 代表磁场和速度之间的夹角。
通过上述公式，可以计算出磁感应强度和磁力的数值。
这两个量对于研究磁场的性质和应用具有重要的意义。
总结：
磁感应强度与磁力的计算是磁场研究中的重要部分。
磁感应强度可以通过磁通量和单位面积的比值得到，而磁通量可以通过磁感应强度乘以单位面积再乘以磁场与单位面积法线夹角的余弦值得到。
而磁力可以通过电荷的量子、运动速度、磁感应强度以及速度与磁场夹角的正弦值得到。
这些公式可以帮助我们计算磁场的性质和研究其与物体的相互作用。
在实际应用中，磁感应强度和磁力的计算可以根据具体问题的要求进行求解，为磁场技术的应用提供参考和依据。
磁场强度计算
一、引言磁场是自然界中普遍存在的物理现象之一，广泛应用于物理学、工程学、地质学、医学等领域。
磁场强度是描述磁场强弱和方向的物理量，对于理解磁场的性质和应用具有重要意义。
本文将介绍磁场强度的概念、计算方法及其应用。
二、磁场强度的概念磁场强度（Magnetic Field Intensity）用符号H表示，单位为安培每米（A/m）。
磁场强度是描述磁场强弱和方向的物理量，其方向与磁感应强度B的方向相同，但大小不同。
磁场强度与磁感应强度之间的关系如下：H = B / μ₀其中，B为磁感应强度，单位为特斯拉（T）；μ₀为真空磁导率，其值为4π×10⁻⁷T·m/A。
三、磁场强度的计算方法1. 磁场强度H的计算公式根据磁场强度与磁感应强度的关系，可以推导出磁场强度H的计算公式。
以下是一些常见的计算公式：（1）均匀磁场中，磁场强度H的计算公式为：H = F / (IL)其中，F为磁场力，单位为牛顿（N）；I为电流，单位为安培（A）；L为导体长度，单位为米（m）。
（2）磁感应强度B已知时，磁场强度H的计算公式为：H = B / μ₀2. 磁场强度H的数值计算（1）利用磁场强度H的计算公式进行数值计算以均匀磁场中磁场强度H的计算为例，已知磁场力F为5N，电流I为2A，导体长度L为0.5m，则磁场强度H的计算如下：H = F / (IL) = 5 / (2×0.5) = 5A/m（2）利用磁场强度H与磁感应强度B的关系进行数值计算已知磁感应强度B为0.1T，真空磁导率μ₀为4π×10⁻⁷ T·m/A，则磁场强度H的计算如下：H = B / μ₀ = 0.1 / (4π×10⁻⁷) ≈ 7.96×10⁵ A/m四、磁场强度的应用1. 磁场强度在工程领域的应用（1）电机、变压器等电气设备的设计与制造磁场强度是电机、变压器等电气设备设计制造中必须考虑的物理量。
磁感应强度b的公式,不同介质分界面
磁感应强度b的公式，不同介质分界面引言磁感应强度（B）是描述磁场的物理量，对于不同介质之间的分界面而言，磁感应强度的计算公式有着一定的变化。
本文将探讨不同介质分界面的磁感应强度公式及其相关原理。
1.自由空间与介质界面上的磁感应强度自由空间是指没有介质存在的区域，内部不存在任何磁性物质。
当磁场作用于自由空间与介质的分界面上时，根据安培定律，磁场强度（H）和磁感应强度（B）之间的关系可以表示为以下公式：B=μ₀H其中，μ₀是自由空间磁导率。
2.常见介质与自由空间分界面上的磁感应强度当磁场作用于常见介质与自由空间的分界面上时，介质的磁化会对磁感应强度产生影响。
根据介电常数（ε）和电感率（μ）的定义，磁感应强度公式可以表示为以下形式：B=μ₀(1+χ)H其中，χ是介质的磁化率，可以表示为：χ=χ_m/4π其中，χ_m是介质的磁化强度。
3.相对磁导率与磁感应强度公式相对磁导率（μ_r）是一种无单位的物理量，表示磁场在介质中传播的能力相对于自由空间的能力。
相对磁导率与磁感应强度的关系可以表示为以下公式：B=μ₀μ_r H其中，μ_r是相对磁导率。
4.不同介质分界面上磁感应强度的计算实例为了更好地理解不同介质分界面上的磁感应强度公式，我们举一个具体的计算实例。
假设自由空间与铁磁体之间的分界面上，磁场强度为100A/m，铁磁体的相对磁导率为1000。
根据前面的公式，可以计算出磁感应强度为：B=μ₀μ_r H=(4π×10⁻⁷T·m/A)(1000)(100A/m)≈1.26T结论磁感应强度（B）在不同介质分界面上的计算公式存在差异。
对于自由空间与介质分界面，磁感应强度的计算公式为B=μ₀H；对于常见介质与自由空间分界面，磁感应强度的计算公式为B=μ₀(1+χ)H，其中χ是介质的磁化率；对于不同介质分界面，磁感应强度的计算公式为B=μ₀μ_rH，其中μ_r是相对磁导率。
通过实例计算，我们更好地理解了不同介质分界面上磁感应强度的计算方法。
方形亥姆霍兹线圈磁场计算
方形亥姆霍兹线圈磁场计算首先，可以根据安培定理来计算方形亥姆霍兹线圈的磁场强度。
根据安培定理，亥姆霍兹线圈的磁场强度B可以由下式给出：B=μ0*n*I*R^2/(2*(R^2+x^2)^(3/2))其中，μ0是真空中的磁导率，n是线圈的匝数，I是线圈中的电流，R是线圈的半径，而x则表示观察点距离线圈中心点的距离。
接下来，我们可以通过把磁场计算公式代入到具体的计算问题中来进行实际计算。
假设我们要计算方形亥姆霍兹线圈的磁场强度，其中线圈的半径为R=0.1m，电流为I=2A，观察点在x=0.2m的位置，线圈的匝数n=100。
首先，我们需要计算μ0的数值。
真空中的磁导率近似为μ0=4π×10^-7T·m/A。
将这些数值代入到磁场计算公式中，我们可以得到：B=(4π×10^-7T·m/A)*(100)*(2A)*(0.1m)^2/[2*(0.1^2m^2+(0.2m)^2)^(3/2)]对上述公式进行计算，可以得到方形亥姆霍兹线圈的磁场强度B。
需要注意的是，方形亥姆霍兹线圈的磁场强度在其中心位置（x=0）附近达到最大值，随着观察点离开中心位置越远，其磁场强度逐渐减小。
另外，方形亥姆霍兹线圈的磁场形状与其磁场强度相关。
当观察点接近线圈时，磁场形状呈薄弱的"莫比乌斯环"形状；当观察点离线圈较远时，磁场形状随观察点离线圈的距离增加，逐渐变为"椭圆形"。
在一些情况下，方形亥姆霍兹线圈还可以用作产生均匀磁场的装置。
总结起来，方形亥姆霍兹线圈的磁场可以通过公式B=μ0*n*I*R^2/(2*(R^2+x^2)^(3/2))进行计算。
在实际应用中，这个公式可以用来研究方形亥姆霍兹线圈的磁场特性，以及用于设计产生均匀磁场的装置。
磁感强度b计算公式
磁感强度b计算公式好的，以下是为您生成的关于“磁感强度 B 计算公式”的文章：咱今天就来好好聊聊磁感强度 B 这个让人有点头疼但又特别有趣的家伙！要说这磁感强度 B 啊，它的计算公式那可是物理学中的重要宝贝。
咱们先从最基础的说起，在匀强磁场中，磁感强度 B 可以通过安培力的公式来计算，也就是F = BILsinθ，这里的 F 是安培力，B 就是磁感强度，I 是电流强度，L 是导线在磁场中的有效长度，θ 是电流方向与磁场方向的夹角。
就拿我之前遇到的一个事儿来说吧。
有一次，我在课堂上给学生们讲这个公式，有个特别调皮的小家伙举手问我：“老师，这公式咋这么复杂呀，生活里能用到吗？”我笑了笑，给他讲了个例子。
我说，假设咱们有一根长长的通电导线，就像一根魔法棒一样，放在一个匀强磁场里。
电流就像一群小蚂蚁沿着导线快速奔跑，而磁场就像一个神秘的力量在周围施加影响。
当电流方向和磁场方向垂直的时候，也就是θ等于 90 度的时候，sinθ 就等于 1 。
这时候，如果我们知道了安培力 F和其他的量，就能算出磁感强度 B 啦。
然后我继续给他说，就好比咱们家里的电线，如果周围有很强的磁场干扰，那电流通过的时候可能就会受到影响。
通过计算磁感强度B ，咱们就能知道这种干扰到底有多大，从而采取措施来保护咱们的电器设备正常工作。
这小家伙听完，眼睛瞪得大大的，好像突然明白了这个公式的用处。
再来说说另一个计算磁感强度 B 的方法，那就是通过磁通量的变化来算。
磁通量Φ = BS，当磁通量发生变化的时候，根据法拉第电磁感应定律，我们可以得到B = ΔΦ / (ΔS×Δt) 。
这让我想起曾经去一个工厂参观，看到工人们在检测大型电磁铁的性能。
他们就是通过测量磁通量的变化，然后利用这个公式来计算磁感强度 B ，以确保电磁铁能够正常工作，生产出高质量的产品。
在解决实际问题的时候，咱们得灵活运用这些公式。
比如说，有时候题目会给你一堆复杂的数据，让你算某个区域的磁感强度 B 。
磁感应强度和磁通量的计算
磁感应强度和磁通量的计算磁感应强度和磁通量是物理学中研究磁场中重要概念。
磁感应强度是磁场的一种度量，用于描述磁场对磁材料的作用力。
磁通量是磁场通过截面的磁力线数量的度量。
在本文中，我们将详细介绍磁感应强度和磁通量的计算方法。
一、磁感应强度的计算磁感应强度的计算可以使用安培环路定理进行。
安培环路定理指出，沿着一个闭合回路，磁感应强度的环路积分等于总电流通过该回路的的电流的代数和。
根据安培环路定理，我们可以使用以下公式计算磁感应强度：B = μ₀ * (ΣI) / L其中，B代表磁感应强度，μ₀代表真空中的磁导率，ΣI代表通过回路的总电流，L代表回路的长度。
举例来说，如果一个闭合回路中有三个电流分别为I₁、I₂和I₃，回路的长度为L，那么磁感应强度B可以通过以下公式计算：B = μ₀ * (I₁ + I₂ + I₃) / L二、磁通量的计算磁通量是研究磁场时另一个重要的概念。
它描述了磁场通过给定截面的磁力线数量。
磁通量可以使用以下公式进行计算：Φ = B * A * cosθ其中，Φ代表磁通量，B代表磁感应强度，A代表垂直于磁场的截面面积，θ代表磁感应强度和截面法线之间的夹角。
例如，如果一个磁感应强度B通过一个垂直于磁场的截面，截面的面积为A，那么磁通量Φ可以通过以下公式计算：Φ = B * A * cosθ三、补充说明在实际应用中，计算磁感应强度和磁通量时，需要注意一些附加因素。
例如，材料的磁导率和温度变化可以对磁感应强度产生影响，而非垂直于磁场的截面则需要使用投影面积进行计算。
另外，磁感应强度和磁通量的单位也需要注意。
磁感应强度的单位是特斯拉（T），磁通量的单位是韦伯（Wb）。
总结：本文介绍了磁感应强度和磁通量的计算方法。
磁感应强度可以使用安培环路定理进行计算，而磁通量则可以通过磁感应强度、截面面积和夹角来计算。
在实际应用中，还需要考虑材料的磁导率、温度变化和非垂直截面的投影面积。
对于磁场研究和应用，精确计算磁感应强度和磁通量是非常重要的。
磁场参数计算公式
磁场参数计算公式一、磁场强度与磁感应强度计算公式1、磁场强度与磁感应强度定义磁场强度是线圈安匝数的一个表征量，反映磁场的源强弱。
磁感应强度则表示磁场源在特定环境下的效果。
打个不恰当的比方,你用一个固定的力去移动一个物体,但实际对物体产生的效果并不一样,比如你是借助于工具的,也可能你使力的位置不同或方向不同.对你来说你用了一个确定的力.而对物体却有一个实际的感受,你作用的力好比磁场强度,而物体的实际感受好比磁感应强度。
2、磁场强度与磁感应强度区别磁场强度和磁感应强度均为表征磁场性质（即磁场强弱和方向）的两个物理量。
由于磁场是电流或者说运动电荷引起的，而磁介质（除超导体以外不存在磁绝缘的概念，故一切物质均为磁介质）在磁场中发生的磁化对源磁场也有影响（场的迭加原理）。
因此，磁场的强弱可以有两种表示方法：在充满均匀磁介质的情况下，若包括介质因磁化而产生的磁场在内时，用磁感应强度B表示，其单位为特斯拉T，是一个基本物理量；单独由电流或者运动电荷所引起的磁场（不包括介质磁化而产生的磁场时）则用磁场强度H表示，其单位为A/m2，是一个辅助物理量。
具体的，B决定了运动电荷所受到的洛仑兹力，因而，B的概念叫H 更形象一些。
在工程中，B也被称作磁通密度（单位Wb/m2）。
在各向同性的磁介质中，B与H的比值即介质的绝对磁导率μ。
3、磁场强度计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。
4、磁感应强度计算公式：B = Φ / (N × Ae)式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。
二、磁通量与磁通密度相关公式：1、Ф = B * S（1）Ф：磁通(韦伯)；B ：磁通密度(韦伯每平方米或高斯)，1韦伯每平方米=104高斯S：磁路的截面积(平方米)2、B = H * μ（2）μ：磁导率(无单位也叫无量纲)；H：磁场强度(伏特每米)3、H = I*N / l （3）I ：电流强度(安培)；N ：线圈匝数(圈T)；l ：磁路长路(米)4、当电源电压做正弦变化时，主磁通也做正弦交变，设其瞬时值为：wt m sin Φ=Φ 带入公式dtd Ne Φ-=得感应电动势的瞬时值为 wt wN dtd Ne m cos Φ-=Φ-= 则感应电动势的有效值为：m m m m fN fN wN e E Φ-=Φ-=Φ-==44.42222π 其中f 为交流电频率，N 为线圈匝数。
磁场中磁感应强度的计算
磁场中磁感应强度的计算磁场是物质中产生磁力的区域，而磁感应强度则是衡量磁场强度的物理量。
在物理学中，我们经常需要计算磁场中的磁感应强度。
本文将介绍磁感应强度的计算方法及相关理论。
一、磁感应强度的定义与单位磁感应强度（B）是描述磁场强弱的物理量，定义为磁场力对单位电流的作用力大小。
磁感应强度的单位是特斯拉（T）。
二、磁感应强度的计算方法磁感应强度的计算方法有多种，根据不同情况选择不同的计算公式。
1. 磁场中的直线导线当直线导线的长度为L，导线上电流为I时，其产生的磁场的磁感应强度可以通过安培定理计算。
安培定理指出，距离直线导线距离为r的点的磁场强度与导线上电流I、长度L和真空中的磁导率μ0有关。
磁感应强度的计算公式如下：B = (μ0 * I) / (2πr)其中，μ0为真空中的磁导率，其值约为4π × 10^-7 T·m/A。
根据该公式，我们可以计算出直线导线所产生的磁场的磁感应强度。
2. 磁场中的螺线管螺线管是由导线卷成螺旋形状的装置，其产生的磁场可用于计算磁感应强度。
当螺线管的匝数为N，电流为I时，其磁感应强度的计算公式为：B = (μ0 * N * I) / l其中，l为螺线管的长度。
3. 磁场中的长直导线长直导线是指长度远大于其环境尺度的直线导线。
当长直导线上的电流为I时，其产生的磁场的磁感应强度可以通过其所在位置与导线的距离r的关系来计算。
磁感应强度的计算公式如下：B = (μ0 * I) / (2πr)同样地，这个公式与直线导线的磁感应强度计算公式是一样的。
4. 磁场中的磁铁磁铁产生的磁场也可以用于计算磁感应强度。
但是，由于磁铁的形状和材料的不同，其磁场的分布和计算方法也会有所差异。
在实际应用中，我们通常将磁铁的磁场进行近似处理，将其视为两个长直导线的组合。
三、磁感应强度的应用磁感应强度的计算在物理学、电磁学等领域有着广泛的应用。
1. 电磁感应定律磁感应强度的计算与电磁感应定律密切相关。
磁感应强度单位
磁感应强度单位
磁感应强度单位是指描述磁场强弱和方向的物理量，是矢量，常用符号B表示，国际通用单位为特斯拉（符号为T），另外磁感应强度也被称为磁通量密度或磁通密度，与电场强度E对应的描述磁场的基本物理量被称为磁感应强度B。
磁感强度：表示磁场强弱的物理量，磁场强磁感强度大。
KGS/A 是千高斯/安
1 G = 1×10?4 T＝0.1 m
1 T = 10000 G
磁感应强度计算公式是：
B=F/IL=F/qv=E/v =Φ/SF：洛伦兹力或者安培力q：电荷量v：速度E：电场强度Φ（=ΔBS或BΔS，B为磁感应强度，S为面积）：磁通量S：面积定义式F=ILB表达式B=F/IL
通电直导线的决定式是最简单的B=μl/2Trr(μ是真空磁导率常数，I是电流，r是距导线的距离)。
1、磁场中某位置的磁感应强度的大小和方向是客观存在的，与放入的导线的电流有多大，导线有多长无关。
所以不能说B与F或者B月IL的乘积成反比。
2、在同一磁场的某处，保持导线与磁场方向垂直，无论电流I和长度L如何变化，磁场力F与IL的乘积的比值是不变的。
但是在不同的位置，一般不同
3、在垂直于磁场方向放置一根长一米通有电流为1安培的导线，它受到的磁场力是1N，那该处的磁感应强度就是1T。
磁场计算公式范文
磁场计算公式范文磁场计算是根据电流元产生的磁场的特性和磁场的叠加原理进行的。
在洛伦兹力的作用下，电流元产生的磁场线是完全闭合的，形成一个等距圆环。
根据电流元的形式和位置的不同，可以得到不同的磁场计算公式。
1.直导线电流元的磁场计算公式：直导线电流元产生的磁场可以用右手定则进行判断，定则的主要原则是通过右手将握住直导线，导线的正方向指向电流方向，握住的手指方向是磁场线的方向。
直导线电流元的磁场计算公式如下：B=(μ0*I)/(2*π*r)其中，B是磁场强度，I是电流大小，r是导线距离电流元的距离，μ0是真空中的磁导率，其数值为4π×10-7T·m/A。
2.圆环电流元的磁场计算公式：对于一个闭合的电流元，形成的磁场就是一个等距圆环。
圆环电流元的磁场计算公式如下：B=(μ0*I*R^2)/(2*(R^2+z^2)^(3/2))其中，B是磁场强度，I是环电流大小，R是圆环的半径，z是离圆环中心垂直距离。
3.直长导线的磁场计算公式：对于一根长导线，其产生的磁场在距离导线很远处变为平行于导线的磁力线。
直长导线的磁场计算公式如下：B=(μ0*I)/(2*π*r)其中，B是磁场强度，I是电流大小，r是距离导线的垂直距离。
4.多根直导线的磁场叠加计算公式：多根直导线产生的磁场可以通过磁场的叠加原理求解。
根据每一根导线的磁场计算公式，将每根导线的磁场矢量相加得到总磁场矢量。
这个公式一般适用于在空间中存在多个相互平行的直导线的情况。
5.定电流环的磁场计算公式：定电流环产生的磁场可以通过比较复杂的数学方法进行计算。
磁场的计算可通过找到电流环的两个对称点，计算在这两个点上产生的磁场，然后对两个点的磁场进行叠加得到总磁场。
磁场的计算公式是通过对磁场的数学描述和磁场强度的特性进行推导得出的。
这些公式在实际应用中有着广泛的应用，如电磁感应、电动机、电磁铁等电磁设备的设计和计算中都用到了这些公式。
对于复杂的电流元和导线形状，磁场的计算则较为复杂，可能需要借助数值模拟和近似计算等方法来求解。
亥姆霍兹线圈磁场计算公式
亥姆霍兹线圈磁场计算公式
亥姆霍兹线圈是一种由两个平行的同轴圆形线圈组成的电磁装置，通常用于产生均匀的磁场。
其磁场计算公式如下：
B = μ0 * N * I / (2 * R)
其中，B是磁场强度，μ0是真空磁导率，N是线圈匝数，I是电流强度，R是线圈半径。
这个公式是根据安培环路定理和比奥-萨伐尔定律推导得出的。
根据安培环路定理，通过一个闭合回路的磁通量等于该回路内的电流。
而比奥-萨伐尔定律则说明了电流通过一条导线时所产生的磁场强度与导线周围的磁场强度成正比。
在亥姆霍兹线圈中，两个同轴的圆形线圈的电流方向相反，因此它们产生的磁场强度也相反，从而抵消了中央区域的磁场。
在两个线圈的中心区域，磁场强度是均匀的，可以根据上述公式计算。
需要注意的是，这个公式只适用于理想的亥姆霍兹线圈，即线圈半径远大于线圈间距，并且线圈长度足够长，以确保产生的磁场足够均匀。
在实际应用中，还需要考虑线圈的形状、材料、电流稳定性等因素，以确保产生的磁场符合要求。
磁场中的磁场强度与磁感应强度计算
磁场中的磁场强度与磁感应强度计算磁场是物体周围的一种物理现象，它产生于电流或磁体等有关物体周围的区域。
在磁场中，我们经常会遇到两个重要的物理量，即磁场强度和磁感应强度。
磁场强度（H）是表示物体所受磁场力的大小，而磁感应强度（B）则表示磁场中物体受到的磁场力的大小。
本文将重点介绍磁场中磁场强度与磁感应强度的计算方法。
1. 磁场强度的计算磁场强度是一个向量，它的大小与方向都很重要。
磁场强度的单位是安培/米（A/m）。
对于长直导线产生的磁场，可以使用安培环路定理来计算磁场强度。
安培环路定理表明，通过一个封闭的环路，磁场强度的总和等于环路内电流的总和除以环路的长度。
例如，对于一条直径为d的长直导线，其通电电流为I，求其离导线距离为r处的磁场强度。
根据安培环路定理，可以得出以下公式：H = I / (2πr)其中，H表示磁场强度，I表示电流，r表示距离。
2. 磁感应强度的计算磁感应强度也是一个向量，它的大小和方向也都很重要。
磁感应强度的单位是特斯拉（T）。
对于长直导线产生的磁场，可以使用比奥-萨伐尔定律来计算磁感应强度。
比奥-萨伐尔定律表明，通过一点的磁感应强度等于导线上单位长度电流所产生的磁场强度的总和。
以同样的例子，对于一条直径为d的长直导线，其通电电流为I，求其离导线距离为r处的磁感应强度。
根据比奥-萨伐尔定律，可以得出以下公式：B = μ0 * I / (2πr)其中，B表示磁感应强度，μ0表示真空中的磁导率，约等于4π×10^-7 H/m，I表示电流，r表示距离。
3. 磁场强度与磁感应强度的关系在真空中，磁场强度和磁感应强度之间存在一定的关系。
根据物质中的磁导率（μ），磁感应强度可以表示为磁场强度与磁导率的乘积。
B = μ * H其中，B表示磁感应强度，μ表示磁导率，H表示磁场强度。
在空气或真空中，磁导率的值接近于真空中的磁导率（μ0），因此可以将磁感应强度视为磁场强度的直接衡量。
而在介质中，由于磁导率的不同，磁感应强度与磁场强度的关系会有所不同。
磁感应强度b的公式,不同介质分界面
磁感应强度b的公式,不同介质分界面
摘要：
一、引言
二、磁感应强度b的定义和公式
三、不同介质分界面磁感应强度的变化
四、磁场与电流的关系
五、结论
正文：
一、引言
磁感应强度是描述磁场强弱和方向的物理量，是矢量，常用符号B表示。
在国际单位制(SI）中，磁感应强度的单位是特斯拉，简称特（T)。
在高斯单位制中，磁感应强度的单位是高斯（Gs），1T等于10KGs等于10的四次方高斯。
二、磁感应强度b的定义和公式
磁感应强度B的定义是：在磁场中，垂直于磁场方向的单位面积上，单位时间内通过单位电流的磁通量。
公式为：B = Φ/S，其中，Φ表示磁通量，S 表示面积。
三、不同介质分界面磁感应强度的变化
当磁场从一个介质进入到另一个介质时，磁感应强度会发生改变。
这种现象被称为磁感应强度的跃变。
磁感应强度的跃变可以由磁场的变化引起，也可以由介质的磁导率引起。
四、磁场与电流的关系
根据安培定律，磁场与电流之间存在直接的关系。
在恒定电流的情况下，磁场的大小与电流的大小成正比，与电流的方向成正交。
在变化电流的情况下，磁场的大小和方向都会随着电流的变化而变化。
五、结论
磁感应强度是描述磁场强弱和方向的物理量，其公式为B = Φ/S。
在不同的介质分界面上，磁感应强度会发生跃变。
无线大带电平面的磁场计算
无线大带电平面的磁场计算
要计算无限大带电平面的磁场，可以使用比奥萨伐尔定律。
根据比奥萨伐尔定律，无限长直导线所产生的磁场为：
B = (μ0 * I) / (2π* r)
其中，B表示磁场强度，μ0是真空中的磁导率（约等于4π×10^-7 T·m/A），I 是电流强度，r是与导线的距离。
对于一个无限大带电平面，我们可以将它看作是由无限多个无限长直导线组成，每个导线都垂直于平面并且电流方向相同。
由于每个导线对应的磁场是垂直于平面的，它们的贡献可以进行叠加，因此平面上任意一点的磁场强度是相等的。
从而我们可以得到无限大带电平面的磁场公式为：
B = (μ0 * I) / (2π* r)
其中，I是平面上的电流密度，单位为A/m^2。
需要注意的是，这个公式只在距离平面足够远的地方适用。
如果距离平面很近，那么由于平面带电将会产生电场，电场和磁场之间存在耦合，就需要考虑电磁场的整体分布情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涉及到特斯拉线圈一些计算公式- 探秘人造闪电：马克思发生器和特斯拉线圈详解
涉及到特斯拉线圈的一些计算公式
电弧长度：电弧长度L（单位：英寸）; 变压器功率P （单位瓦特）; L=1.7*sqrt（P）（sqrt为开方）
电容阵容量：变压器输出电压（交流）E（单位伏特）; 变压器输出电流I（单位毫安）; 电容器阵列最大容量C（单位微法）; 交流频率F（单位赫兹）C=（10^6）/（6.2832*（E/I）*F）［电容的大小涉及到与变压器功率的一个匹配问题，当电容过大时在交流上升到顶点时（即sqrt （2）*V时，电容电压过低无法击穿打火器的空气隙则打火器无法启动就无法工作，整个系统也就无从启动］
电容阵的计算就是电容的简单串，并联，初中就学过，在此就不提了。
例如当变压器功率为1000瓦时，输出电压为10000伏（交流），那么电容匹配为0.0318uf，手头有电容规格为：0.047uf 1000~，1600-，再取保险一点到耐压1500v~则需要电容阵列安排如下：15个电容串联成一个基本链（BC）;再10个这样的基本链并联而成（J），共需要电容150个，若每支电容分压降为630v~（这样可以大幅度延长电容寿命），则：24–BC，16–J，共需384支电容。
其他：震荡频率：F = 1/（2*Pi*sqrt（L*C））
主线圈相关计算如下图
次极线圈相关计算如下图
放电终端相关计算如下图。
