详解隔离开关、负荷开关、真空断路器作用与区别!
负荷开关、隔离开关、断路器具体的作用与区别
负荷开关、隔离开关、断路器具体的作用与区别导读负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。
简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。
下面一起具体来看看它们的作用与区别。
（图片来源于网络）高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。
甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时，也可以用来操作一些小电流的电路。
（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
（2）根据运行需要，换接线路。
（高压隔离开关型号）（高压隔离开关结构）（GW7F-220户外隔离开关）（GW16-252型）（GW6-220户外隔离开关）（GW19-10系列隔离开关）（GW5-110D系列隔离开关）开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。
根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。
（GW5 系列双柱水平开启式隔离开关现场）高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
隔离开关、负荷开关、断路器的区别
断路器是具有过载、短路和欠电压保护的保护电器。
注意
送电时要先合隔离开关后合断路器，断电时要先断断路器后断隔离开关。目的为了不带负荷操作，所以用倒闸的顺序。
对比
隔离开关
负荷开关
断路器
灭弧功能
无
有
有
明显断开点
有
有
无
自动跳闸
无
有
有
过载保护
无
有
有
短路保护
无
无
有
漏电保护
无
无
有
开断容量
有限
很高
保护单元
无
熔断器
CT配合断路器的两端
开闭所、容量不大的配电变压器（＜800KVA）
经常开端负荷的电机、大容量变压器、变电站
作用
隔离开关是在断开位置满足隔离要求的开关。
断路器-隔离开关-负荷开关(区别)
负荷开关是能在正常工作状态下关合和切断负载电流、励磁电流、充电电流和电容器组电流的开关电器。
隔离开关是即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
因为规范有要求，在一些回路中要求有明显的断开点，所以负荷开关可以单独使用，因为在回路中可以看到明显的断开点，而在断路器一般要和隔离开关配合使用，以保证回路中有明显的断开点,隔离开关不能带负荷操作，也就是隔离开关不能开通电的情况下进行分合闸，而负荷开关，顾名思义，就是可以带负荷操作，也就是可以在通电的情况先分合闸。
负荷开关，隔离开关还有断路器都有高低压之分；1、对应负荷开关来说：高压气式高压开关结构高压负荷开关主要有6种：①固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35千伏及以下的产品。
②压气式高压负荷开关：利用开断过程中活塞的压气吹灭电弧，其结构也较为简单，适用于35千伏及以下产品。
③压缩空气式高压负荷开关：利用压缩空气吹灭电弧，能开断较大的电流，其结构较为复杂，适用于60千伏及以上的产品。
④SF6式高压负荷开关:利用SF6气体灭弧，其开断电流大，开断电容电流性能好，但结构较为复杂，适用于35千伏及以上产品。
⑤油浸式高压负荷开关：利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧，其结构较为简单，但重量大，适用于35千伏及以下的户外产品。
⑥真空式高压负荷开关：利用真空介质灭弧，电寿命长，相对价格较高，适用于220千伏及以下的产品。
而低压负荷开关又称开关熔断器组。
适于交流工频电路中，以手动不频繁地通断有载电路；也可用于线路的过载与短路保护。
断电路由触刀完成，过载与短路保护由熔断器完成。
负荷开关、隔离开关、真空断路器区别与用处
负荷开关、隔离开关、真空断路器区别与用处1、负荷开关负荷开关是一种带有专用灭弧触头、灭弧装置和弹簧断路装置的分合开关。
从结构上看，负荷开关与隔离开关相似（在断开状态时都有可见的断开点），但它可用来开闭电路，这一点又与断路器类似。
然而，断路器可以控制任何电路，而负荷开关只能开闭负荷电流，或者开断过负荷电流，所以只用于切断和接通正常情况下电路，而不能用于断开短路故障电流。
但是，要求它的结构能通过短路时间的故障电流而不致损坏。
由于负荷开关的灭弧装置和触头是按照切断和接通负荷电流设计的，所以负荷开关在多数情况下，应与高压熔断器配合使用，由后者来担任切断短路故障电流的任务。
负荷开关的开闭频度和操作寿命往往高于断路器。
负荷开关的优点是价格较低，多用于10千伏以下的配电线路，其灭弧方式有空气、压缩空气、SF6和真空灭弧等几种。
随着科学技术的不断发展，负荷开关的种类和质量都有所增加和提高。
负荷开关具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接通或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。
2、隔离开关隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接通或切断负荷电流。
隔离开关的主要用途是当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。
3、断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，用来切断巨大的短路电流。
高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、真空断路器、六氟化硫断路器等。
高压真空开关、负荷开关区别
负荷开关和真空断路器及隔离开关的区别
高压真空负荷开关和高压真空断路器的本质区别就是他们的开断容量不同，高压真空断路器的开断容量可以在制造过程中做的很高但是负荷开关的开断容量是有限的。
负荷开关的保护一般是加熔断器保护，只有速断和过流。
高压真空断路器主要是依靠加电流互感器配合二次设备来保护。
负荷开关主要用在开闭所和容量不大的配电变压器（<800KVA).
高压真空断路器主要用在经常开断负荷的电机和大容量的变压器以及变电站里.
负荷开关是可以带负荷分断的，有自灭弧功能。
高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的高压隔离开关，只是结构上与高压负荷开关不同，相对来说简单一些。
高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分真空断路器不具隔离开关功能，也有少数真空断路器具隔离功能。
高压隔离开关不具备保护功能，负荷开关有过载保护的功能。
高压真空负荷开关和真空断路器的组合电器能自动跳闸，具备断路器的部分功能。
而真空断路器可具有短路保护、过载保护、漏电保护等功能。

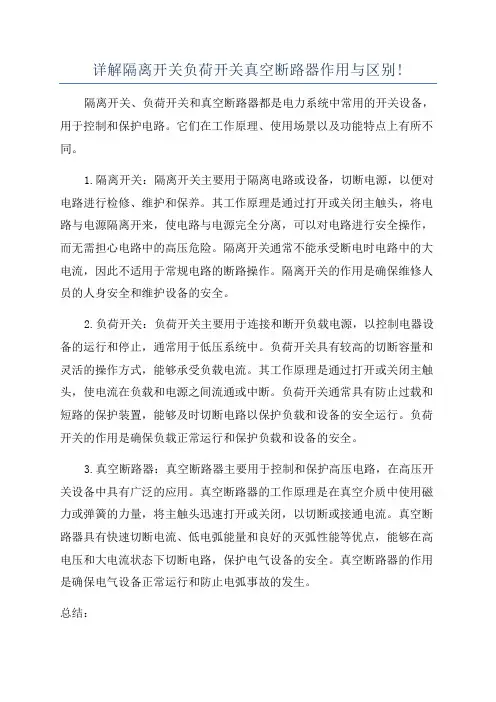

详解隔离开关负荷开关真空断路器作用与区别!
详解隔离开关负荷开关真空断路器作用与区别!隔离开关、负荷开关和真空断路器都是电力系统中常用的开关设备，用于控制和保护电路。
它们在工作原理、使用场景以及功能特点上有所不同。
1.隔离开关：隔离开关主要用于隔离电路或设备，切断电源，以便对电路进行检修、维护和保养。
其工作原理是通过打开或关闭主触头，将电路与电源隔离开来，使电路与电源完全分离，可以对电路进行安全操作，而无需担心电路中的高压危险。
隔离开关通常不能承受断电时电路中的大电流，因此不适用于常规电路的断路操作。
隔离开关的作用是确保维修人员的人身安全和维护设备的安全。
2.负荷开关：负荷开关主要用于连接和断开负载电源，以控制电器设备的运行和停止，通常用于低压系统中。
负荷开关具有较高的切断容量和灵活的操作方式，能够承受负载电流。
其工作原理是通过打开或关闭主触头，使电流在负载和电源之间流通或中断。
负荷开关通常具有防止过载和短路的保护装置，能够及时切断电路以保护负载和设备的安全运行。
负荷开关的作用是确保负载正常运行和保护负载和设备的安全。
3.真空断路器：真空断路器主要用于控制和保护高压电路，在高压开关设备中具有广泛的应用。
真空断路器的工作原理是在真空介质中使用磁力或弹簧的力量，将主触头迅速打开或关闭，以切断或接通电流。
真空断路器具有快速切断电流、低电弧能量和良好的灭弧性能等优点，能够在高电压和大电流状态下切断电路，保护电气设备的安全。
真空断路器的作用是确保电气设备正常运行和防止电弧事故的发生。
总结：-隔离开关用于隔离电路和设备，主要用于维修、检修和保养操作，在断电状态下使用；-负荷开关用于连接和断开负载电源，主要用于控制负载设备的运行和停止，在低压系统中应用；-真空断路器用于控制和保护高压电路，具有快速切断和良好灭弧性能，在高压开关中使用。
这三种开关设备在电力系统中各有其特点和应用领域，在正确的使用场景下，能够有效保障电路的安全运行和设备的正常工作。
各开关优缺点
高压负荷开关、断路器、隔离开关作用与区别
高压负荷开关、断路器、隔离开关作用与区别负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。
简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。
高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。
甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时，也可以用来操作一些小电流的电路。
（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
（2）根据运行需要，换接线路。
开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。
根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。
高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
（2）特点可以隔离电源，有版明显的断开点，多用于固定式高压设备。
没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。
严禁带负荷接通和断开电路，常与高压断路器串连使用。
（3）作用作为开断负荷电流及关合短路电流之用,用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。
简述隔离开关的作用及与断路器的区别
简述隔离开关的作用及与断路器的区别隔离开关和断路器是电力系统中常见的两种电气设备，它们在电路中都扮演着重要的角色，但是它们的作用和工作原理有一些区别。
本文将简要介绍隔离开关的作用，并与断路器进行对比，以便更好地理解它们之间的区别。
隔离开关的作用隔离开关是一种用于切断电路并确保电路与外部环境隔离的设备。
它主要用于使电路处于安全状态，以便进行维护、检修或紧急情况下的操作。
隔离开关的作用包括：1.切断电路：隔离开关可用于将电路与外部电源隔离，以便对电路进行维修、检修或更换元件，确保操作人员的安全。
2.隔离电路：隔离开关可以隔离电路部分，以便对特定区域进行工作或维护，同时保持其他电路正常运行。
3.提供可见性：隔离开关通常具有明显的开、关位置指示，在操作时提供可见性，以方便操作人员判断电路是否处于隔离状态。
4.紧急停机：隔离开关可以在紧急情况下快速切断电路，以保护设备和人员的安全，防止电路故障扩大。
隔离开关与断路器的区别尽管隔离开关和断路器的目标是切断电路，但它们之间有以下几个主要区别：1.断路能力：断路器通常可实现在负载或故障电流下迅速切断电路，以保护电气设备及电力系统的安全。
而隔离开关一般不具备断路能力，只能切断额定电流以下的电路。
2.保护功能：断路器能够检测电路中的过载电流和短路电流，并在发生故障时快速切断电路，保护电气设备。
而隔离开关通常只用于切断电路，不具备过载和短路保护功能。
3.功能和用途：断路器通常广泛应用于电力系统中，用于保护发电机、变压器、电缆等重要设备。
而隔离开关主要用于安全隔离和维护操作，并在特定情况下紧急切断电路。
4.结构设计：断路器通常由断路器本体和相关保护装置组成。
而隔离开关的结构相对简单，通常只包含隔离刀闸和相应的操作机构。
总之，断路器在电力系统中起着保护设备和人员安全的重要作用，具有断路和保护功能；而隔离开关主要用于电路的隔离和维护操作，不具备断路能力和保护功能。
需要注意的是，虽然隔离开关本身可能不具备断路能力和保护功能，但在某些情况下，隔离开关也可以与相应的保护装置配合使用，以实现电路的断路保护。
断路器隔离开关和负荷开关的区别
##断路器隔离开关和负荷开关的区别断路器隔离开关和负荷开关是电力系统中常见的两种开关装置。
它们在电能传输和分配过程中发挥着重要的作用。
尽管它们都用于控制电路的通断，但断路器隔离开关和负荷开关在结构、功能、工作原理等方面存在着一些明显的区别。
###1. 结构差异断路器隔离开关通常由断路器和隔离开关两部分组成。
断路器部分用于断开或恢复电路的导电路径，而隔离开关则用于隔离电路并确保人身安全。
负荷开关则只有一个单独的开关，用于控制电路的通断。
###2. 功能差异断路器隔离开关不仅可以切断和闭合电路，还可以保护电路免受短路、过载和接地故障等影响。
它的主要功能是在电路发生故障时立即切断电流，以保护电力设备和人身安全。
而负荷开关的主要功能是用于控制电路的通断，对电路的过载和短路保护能力较弱。
###3. 工作原理断路器隔离开关的工作原理是利用电磁力或热力来切断或恢复电路的导通路径。
当电路发生故障或需要切断电流时，断路器会触发保护装置，并利用电磁力或热力迅速切断电流。
隔离开关则通过机械手柄或操作杆来实现电路的隔离和复位。
负荷开关则通过手动操作或电动机构来切换电路的通断状态。
打开负荷开关时，电路断开，电流无法通过；关闭负荷开关时，电路闭合，电流得以通行。
###4. 适用范围断路器隔离开关常用于高电压、大电流的电力系统中。
它们的能力更强，能承受更高的电压和电流负荷。
而负荷开关则主要用于低电压、小电流的电路中，例如家庭和办公室电路的控制。
###5. 安装位置和环境要求由于断路器隔离开关的高压高电流特性，它们通常安装在电力变电站和高压开关柜中。
在环境要求上，断路器隔离开关需要具备较高的耐电弧、耐击穿、耐雷电冲击等特性。
负荷开关则可以直接安装在电路上或控制柜内，环境要求相对较低。
综上所述，断路器隔离开关和负荷开关在结构、功能、工作原理、适用范围以及安装位置和环境要求等方面存在较大的差异。
根据实际需要，我们可以选择合适的开关装置来满足电力系统的要求。
隔离开关、断路器、熔断器、漏电保护器的介绍
1.隔离开关： 隔离开关具有明显断开点，不能分断电流，作为检修时分断电路使用。
隔离开关是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。
在合闸状态时能可靠地通过正常负荷电流及短路故障电流。
因它没有专门的灭弧装置，不能切断负荷电流及短路电流。
因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A 的空载变压器，电流不超过5A 的空载线路，才能用隔离开关进行直接操作。
刀闸与隔离开关不同。
断路器：断路器用于接通和分断电路，能断开短路电流，作为短路保护和过载保护元件，可以理解为具有灭弧装置，可以带负荷断开电路的隔离开关。
断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
空气开关为断路器的一种，以空气作为绝缘介质的断路器。
熔断器：熔断器是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
俗称的保险丝。
漏电保护器：漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路。
常见的配电箱里电器装置，首先知道是什么，为什么要装这种装置，安装完后怎么做才能起作用。
弄懂这三点，自然就弄懂了配电箱。
刀闸和隔离开关同属刀型开关。
无论外形、结构原理、操作方法都很相似。
但它们有截然不同之点，必须严格区分。
刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。
由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。
为了增大灭弧能力，其刀一般都较短。
隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况下，才能进行操作。
隔离开关和负荷开关的区别
隔离开关和负荷开关的区别在电力系统中，隔离开关和负荷开关是常见的两种开关装置。
尽管它们都用于控制电路的通断，但在功能和使用方面存在着一些明显的区别。
本文将探讨隔离开关和负荷开关之间的区别以及它们在电路中的作用。
隔离开关隔离开关是一种用于分隔电源设备或电路以便进行维护和修理的装置。
它主要用于将电源与负载（如电器设备、线路等）隔离，避免电流传输和触电风险。
隔离开关通常由一个可旋转的手柄或拉杆操作，通过旋转手柄或拉动杆来打开或关闭电路。
隔离开关有以下特点：1.高断开能力：隔离开关通常具有较高的断开能力，能够在断开电路时承受较大的电流和电压。
这使得它们在电气故障和维护期间能够安全地隔离电源和负载。
2.完全断开电路：隔离开关能够将电源与负载完全分离，断开所有电流的传输。
这种断开可以有效地防止电流从电源端流向负载端，保证人员安全和设备维护的可靠性。
3.双位开关状态：隔离开关具有可视化的双位开关状态，即打开和关闭。
这使得维护人员可以明确了解电路是处于闭合状态还是断开状态。
负荷开关负荷开关是一种常见的用于控制电路通断的装置。
与隔离开关相比，负荷开关的主要作用是打开或关闭电路中的电流传输路径。
负荷开关通常由一个固定的手柄或按钮操作，用于打开或关闭电路。
负荷开关有以下特点：1.低断开能力：与隔离开关不同，负荷开关通常具有较低的断开能力。
它们主要用于控制相对较小的负荷电流，而不能承受大电流和电压。
2.控制电流传输：负荷开关的主要作用是打开和关闭电路中的电流传输路径。
它们可用于控制电力设备或其他电气设备的启动和停止，并控制电路中的负载供电。
3.单位开关状态：与隔离开关不同，负荷开关通常只有一个开关状态，即打开或关闭。
它们不能提供双位开关状态的可视化。
隔离开关和负荷开关的应用由于隔离开关和负荷开关在功能和特点上的区别，它们在电力系统中的应用有所不同。
隔离开关主要应用于以下情况：•电路维护和修理：在维护和修理电力设备、线路或其他电气设备时，隔离开关可以将电源与负载完全隔离，确保电路安全。
断路器,隔离开关,负荷开关的区别
断路器、负荷开关、隔离开关的区别
断路器是指切断电流的设备，主要用于对电路出现短路电流的保护，当电路中出现短路时，立即断开电路，保护负载的安全。
断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。
负荷开关是一种带有专用灭弧触头、灭弧装置和弹簧断路装置的分合开关。
从结构上看，负荷开关与隔离开关相似（在断开状态时都有可见的断开点），但它可用来开闭电路，这一点又与断路器类似。
然而，断路器可以控制任何电路，而负荷开关只能开闭负荷电流，或者开断过负荷电流，所以只用于切断和接通正常情况下电路，而不能用于断开短路故障电流。
但是，要求它的结构能通过短路时间的故障电流而不致损坏。
负荷开关多用于10千伏以下的配电线路，其灭弧方式有空气、压缩空气、SF6和真空灭弧等几种。
隔离开关是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源。
在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。
在合闸状态时能可靠地通过正常负荷电流及短路故障电流。
因它没有专门的灭弧装置，不能切断负荷电流及短路电流。
因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。
断路器,负荷开关,隔离开关,分段器,重合器,联络开关等的区别
1.真空断路器，负荷开关，隔离开关的区别:断路器可以切断工作电流和事故电流。
负荷开关能切断工作电流不能切断事故电流。
隔离开关什么电流都不能切断。
只能在没电流时分合闸。
2.分段器重合器负荷开关断路器联络开关等概念分段器线路自动分段器，简称分段器，是配电网提高可靠性和自动化程度的一个重要设备，广泛的应用于配电线路的分支线或区段线路上用来隔离永久故障；它不具备开断短路故障电流的能力，不能单独作为主保护开关设备，只能与电源侧前级开关设备相配合，在无电流的情况下自动分闸。
/view/621011.htm重合器交流高压自动重合器简称重合器，是一种自具控制（即本身具备故障电流检测和操作顺序控制与执行功能，无需提供附加继电保护和操作装置）及保护功能的高压开关设备；它能够自动检测通过重合器主回路的电流，故障时按反时限保护自动开断故障电流，并依照预定的延时和顺序进行多次地重合。
/view/621010.htm负荷开关负荷开关,顾名思义就是能切断负荷电流的开关,要区别于高压断路器,负荷开关没有灭弧能力,不能开断故障电流,只能开断系统正常运行情况下的负荷电流,负荷开关由此而得名./view/629827.htm断路器断路器是一种很基本的低压电器，断路器具有过载、短路和欠电压保护功能，能保护线路和电源的能力。
空气开关和断路器的用法与功能都是差不多的！只是一般空开用在负荷较小的场合，断路气一般用在负荷相对叫大一点的场合！根据所采用灭弧介质的不同，断路器包括空气断路器（俗称空气开关）、真空断路器、SF6断路器、油断路器等。
民用建筑电气设计由于电压多为220~380V，断路器灭弧介质为空气，故称空气开关或断路器都对。
但对于电力系统来说，就要具体对待识别了。
断路器主要品种有：塑壳断路器、漏电断路器、小型断路器、高分段小型断路器、高分段小型漏电断路器、小型漏电断路器、智能型万能式断路器。
/view/326674.htm联络开关，在联络柜里，顾名思义就是起联络作用的。
负荷开关和隔离开关的区别
负荷开关和隔离开关的区别负荷开关和隔离开关是在电气领域中常见的开关设备，用于控制和保护电路。
虽然它们的功能有所重叠，但在某些方面存在着明显的区别。
本文将介绍负荷开关和隔离开关的定义、作用以及它们之间的区别。
定义负荷开关是一种用于控制负载电流的开关，通常用于将电路连接或断开。
它能够承受和控制较大电流，用于保护电气设备和防止电路过载。
隔离开关是一种用于隔离设备或电路的开关，用于将电源与设备或电路隔离，以确保维护人员在检修或维修时的安全。
隔离开关具有良好的隔离性能，可以断开电源并防止电源重新连接。
作用负荷开关的主要作用是控制电路的连接和断开，以保护设备免受过载和短路等故障的影响。
负荷开关通常用于提供较低电流的负载控制，例如家庭用电器。
隔离开关的主要作用是在维修或检修电气设备时确保维护人员的安全。
隔离开关能够完全切断电源供应，确保电路或设备与电源完全隔离，以防止意外触电和其他安全事故的发生。
区别1.功能不同：负荷开关主要用于控制负载电流的连接和断开，而隔离开关主要用于隔离电源和设备或电路之间的连接。
2.额定电流不同：负荷开关通常可以承受较大的电流，因为它们经常用于控制电气设备，而隔离开关通常用于隔离设备，因此其额定电流相对较低。
3.断开能力不同：负荷开关通常需要具备较高的断开能力，以承受瞬时的过电流冲击，而隔离开关则不需要具备较高的断开能力。
4.用途不同：负荷开关主要用于电气控制领域，例如工业设备和家庭用电器等。
隔离开关主要用于电气维修和检修过程中的安全断电控制。
5.安全性需求不同：隔离开关要求具有良好的隔离性能，以确保维护人员在工作过程中的安全。
负荷开关的安全性要求相对较低，主要用于正常的负载控制。
综上所述，负荷开关和隔离开关在功能、额定电流、断开能力、用途和安全性需求等方面存在明显的区别。
了解它们的区别有助于正确选择和使用适合的开关，以确保电路的正常运行和工作人员的安全。
最后，需要强调的是在实际应用中，正确的使用和操作这些开关设备至关重要，以确保电路的安全运行和操作人员的安全。
断路器、隔离开关、负荷开关的区别与使用
断路器、隔离开关、负荷开关的区别与使用断路器断路器是日常使用最多的电路开关，断路器不仅具有电路通、断功能，还具有短路、过载保护，断路器属于保护性的开关。
断路器断路器是由触头、操作机构、脱扣器、灭弧装置组成。
断路器有完整的灭弧装置，可以带大电流进行通、断，但不适合频繁操作。
断路器使用在单相配电箱、三相配电箱、动力柜、设备控制柜中，家中常用的1P、2P、3P空气开关属于断路器的其中一种。
配电箱隔离开关隔离开关又称刀开关，用于接通、分断电源，倒闸操作。
隔离开关没有灭弧装置，不适合通、断大电流，最大可以通、断5A以下的电流。
隔离开关通、断时应迅速以减少电弧的产生。
隔离开关隔离开关的作用是关闭电源时，有明显的断开点，检修电路时，保障作业人员的安全。
动力柜隔离开关安装在动力柜的上，隔离开关输入端接进线电源，隔离开关的下端连接断路器。
动力柜内通电、断电顺序。
断电时，先断断路器（先分闸时电流大），再断隔离开关（后分闸时电流小）。
通电时，先合隔离开关（先合闸时电流小），再合断路器（后合闸时电流大）。
负荷开关负荷开关具有简单的灭弧装置，可以带负载、大电流通、断。
但不具备过载、短路保护。
负荷开关负荷开关通常作为设备总电源开关，负荷开关操作手柄安装在设备控制柜的表面。
方便设备通电、断电，负荷开关的输出端与断路器连接。
断路器有完整的灭弧装置，可以带大电流通电、断电，有过载、短路保护。
隔离开关无灭弧装置，不可以带大电流通电、断电，无保护功能。
用于接通、分断电源，断电时有明显断点。
负荷开关有简单的灭弧装置，可以通、断大电流，无保护功能，用于设备的通电、断电。
隔离开关与负荷开关在使用中都需与断路器一起搭配使用。
以上三种开关都属于低压开关。
负荷开关与隔离开关的介绍和作用及区别说明
负荷开关与隔离开关的介绍和作用及区别说明
一、什幺是负荷开关？
是具有简单的灭弧装置，可以带负荷分、合电路的控制电器。
能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。
FZW32型户外高压隔离真空负荷开关
负荷开关的作用：
1. 开断和关合作用。
由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。
2. 替代作用。
负荷开关与限流熔断器串联组合可以代替断路器使用。
即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担。
负荷开关 隔离开关 断路器的区别
隔离开关、负荷开关、断路器的区别负荷开关是可以带负荷分断的，有自灭弧功能。
隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。
负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。
隔离开关不具备保护功能，负荷开关有过载保护的功能。
负荷开关和熔断器的组合电器能自动跳闸，具备断路器的部分功能。
而断路器可具有短路保护、过载保护、漏电保护等功能。
负荷开关和断路器的本质区别就是他们的开断容量不同，断路器的开断容量可以在制造过程中做的很高但是负荷开关的开断容量是有限的。
负荷开关的保护一般是加熔断器保护，只有速断和过流。
断路器主要是依靠加电流互感器配合二次设备来保护。
负荷开关主要用在开闭所和容量不大的配电变压器（小于800KVA)。
断路器主要用在经常开断负荷的电机和大容量的变压器以及变电站里。
负荷开关是可以分断正常负荷电流，具有一定的灭弧能力；隔离开关不具备任何分断能力，只能在没有任何负荷电流的情况下开断，起到隔离电气的作用，他一般装在负荷开关或断路器的两端，起到检修负荷开关或断路器时隔离电气的作用；断路器具有分断事故负荷的作用，与各种继电保护配合，起到保护电气设备或线路的作用；隔离开关是在断开位置满足隔离要求的开关，负荷开关是能分断正常负荷电流的开关。
断路器是具有过载\、短路和欠电压保护的保护电器隔离开关又叫检修开关，是检修时有一个明显的断开点；它只可以断开小符合电流，一般来说不允许带负荷拉隔离。
断路器一般用在低压的照明，动力部分，可以起到自动切断电路的作用，而隔离开关是用在高压部分的，在变电所，高压进线先进隔离开关，然后接到变压器的一次侧，这样可以实现控制高压进线通、断的功能。
隔离开关是在电气线路中起到一个明显断开点的作用,就是电气隔离，用于保证电气检修时的安全。
在故障时不能动作，对线路和设备没保护作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
详解隔离开关、负荷开关、真空断路器作用与区别！
什么是负荷开关？
是具有简单的灭弧装置，可以带负荷分，合电路的控制电器。
能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。
负荷开关的作用：
1）开断和关合作用。
由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。
2）替代作用。
负荷开关与限流熔断器串联组合可以代替断路器使用。
即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。
3）负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。
熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。
当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。
什么是隔离开关？
是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。
但在一定条件下，允许接通或断开小功率电路。
是高压开关当中使用的最多也是最频繁的一个电器装置
隔离开关的作用：
1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2、根据运行需要，换接线路。
3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。
户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。
其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。
在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。
隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。
主要功能：带负荷分断和接通线路。
什么是真空断路器？
因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。
真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，断路器可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气设备用。
1）工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电
弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。
2）真空断路器作用
断路器具有过载、短路和欠电压保护功能，有保护线路和电源的能力。
负荷开关和隔离开关的区别
第一点区别就是两者所切断的电流不一样。
因为隔离开关没有灭弧装置，所以只适合切断无负荷的电流，无法切断负荷电流、短路电流，所以隔离开关电器只能在电路安全断开的情况下才能安全的进行操作，并且是严谨带有负荷操作，以免造成安全事故。
负荷开关因为有灭弧装置，所以能够过载电流以及额定的负荷电流，但是同样的不能切断短路电流。
第二点就是负荷开关有灭弧装置，而隔离开关没有这样的装置，那么有没有这个灭弧装置又有什么不一样呢？
所谓的灭弧装置就是为了能够更好的帮助到开关电器的断开以及闭合，还能够有效的限制电弧，帮助电弧熄灭。
有这样的一种灭弧装置，对开关电器来说就比较安全一些。
所以大部分的开关电器里面都是由灭弧装置的。
特别是家庭用的开关电器。
第三点两者的作用不同
隔离开关因为没有灭弧装置，所以只能应用于高压电路装置中需要带电的部分以及需要停电的部分进行一个隔离的作用，以此来保证人员对高压电路的维修与检查，保证人员的安全。
而负荷开关是应用于固定式的高压设备，可以切断高压设备中的故障电流以及额定的电流，所以两者的作用不同，但是两者都是应用于高压设备。
高压负荷开关与真空开关有什么区别
1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。
2、高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。
3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。
4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流。
5、高压断路器的开断容量可以在制造过程中做的很高。
主要是依靠加电流互感器配合二次设备来保护。
可具有短路保护、过载保护、漏电保护等功能。
高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
