拼版初级教程拼 版:版式一般分为底面板、自翻版。
底面板:单面印刷或是一套版印刷一面;自翻版:双面印刷共用一套版,翻纸不换版。

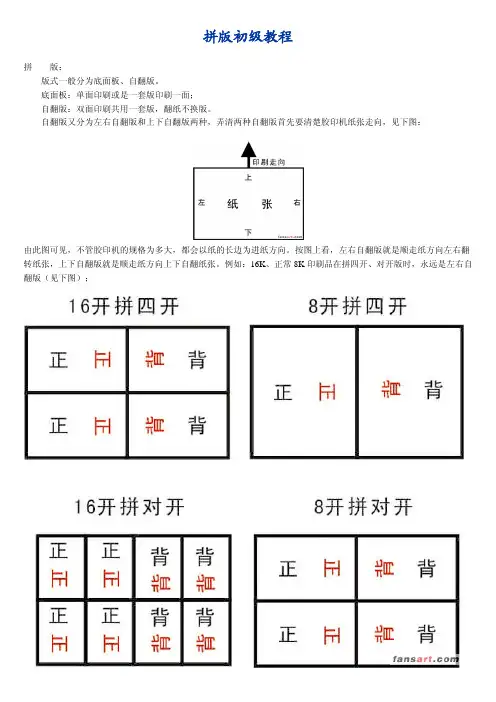

自翻版又分为左右自翻版和上下自翻版两种,弄清两种自翻版首先要清楚胶印机纸张走向,见下图:由此图可见,不管胶印机的规格为多大,都会以纸的长边为进纸方向。
按图上看,左右自翻版就是顺走纸方向左右翻转纸张,上下自翻版就是顺走纸方向上下自翻纸张。
例如:16K、正常8K印刷品在拼四开、对开版时,永远是左右自翻版(见下图);而长条8K在拼四开版时是上下自翻版,拼对开是左右自翻版(见下图)。
一般胶印机的叨口为1厘米,所以左右翻能保证印刷成品按正常大小走,而上下自翻版因为需占用两边共2厘米叨口,所以成品规格要小一些,这是在设计制作时必需要注意的。
例如一个16K印刷品,它的成品要求为210×285cm,加出穴后为216×291 cm,拼成4K版为432×582 cm,而4K纸的最大开料尺寸为444×595 cm,从而看出拼成左右4K 版后再加上1厘米出穴没有超出纸张尺寸,可以正常印刷。
而一个长条8K印刷品,如果它的成品要求为210×570 cm,加出穴后为216×576 cm,拼成上下自翻4K版为432×576 cm,如果再加上两边叨口共2厘米,以超出4K纸的最大开料尺寸为444×595 cm,所以不能印刷,这就要求我们在设计制作时要同客户讲清楚后,通过缩小成品尺寸和出穴位才能达到印刷要求;如果拼对开版就没有这种情况发生。
如果是多页数的画册,在拼版时就要做折手。
做折手要注意以下情况:1、封皮用纸与内文用纸是否一样,并且封皮有无特殊要求,如复膜、烫金银、压痕、凹凸等。
如果有特殊要求,则封面单独拼版。
2、做内文折手时如果成品小(如32开或更小)要考虑到折手折纸的方向及如何装订。
3、如纸张开度特殊,可多做几种折手进行比较,看哪种更合适。
拼版工艺知识

拼版工艺知识工艺, 拼版, 知识折页的方法一、折页的方法及应用折页是指将印刷好的书刊及单页印刷品按照页码的顺序折叠成一定规格幅面的工作过程。
在开始进行出版物工艺设计时,首先要确定出版物的折页方式。
在设计折页方式时,应考虑出版物的开本尺寸、页数、印刷装订设备等。
通常书刊中图文的位置与顺序是根据折页过程中,纸张转动的情况和折缝的位置而定。
目前折页的方式可分为如附图1所示的平行折页,垂直折页,混合折页,特殊折页等。
平行折页法和特殊折页法(包括包心折页法、扇形折页法等)多用于折叠长条形的印刷品的设计,如广告、说明书、地图、书贴中的表和插图等。
垂直折页法是应用最为普遍的折页方法,主要用于书刊的内页的设计。
而混合折页法又称综合折页法,即在同一书帖中,既有平行折页,又有垂直折页。
混合折页法适用于3折6页或3折9页等形式的书贴。
二、拼版的方法及应用拼版是指将要印刷的页面按其折页方式按页码顺序排列在一起,其大小由印刷幅面及印刷纸张的大小来定。
拼版可分为:零件的拼版和书刊的拼版两种。
1、零件的拼版零散件在印刷品中占有较重的份量,例如,一张需要正反印刷幅面为16K的印品,可拼成如附图2所示正反印刷的双面版,为了节省印版也可拼成如附图3所示,在印刷时不需调换叼口边的单面自翻身版。
若是16开本的杂志封面,在拼版时可按照下列方式拼成自翻身版,其排版方式如附图4所示。
若是四折,则可按其纸张的不同拼成不同的版式。
例如如附图5所示的尺寸为100×185×4折的扇形折叠小册子,在使用787×1092(mm)纸张,采用四开幅面进行印刷时,其排版方式则采用如附图6所示的滚翻版。
该种方式在印刷翻身时,因需要调换叼口,故在印刷高精度的印刷品时,对印刷设备和纸张的有较高要求。
印刷拼版手册-实用版

2(看情况再定)(看情况再定)3(看情况再定)4(看情况再定)561-1无线胶订/骑马订(无磨脊)—平张机—16P 齐头拼版示意图1-2无线胶订/骑马订(无磨脊)—平张机—(1~3)+(1~3)mm(看情况再定)71-3锁胶订—平张机—16P A、B 套16P(外帖) 齐头拼版示意图1-4锁胶订—平张机—16P A、B 套16P(内帖) 齐头拼版示意图81-5无线胶订/骑马订(无磨脊)—平张机—12P 齐头拼版示意图1-6无线胶订/骑马订(无磨脊)—平张机—4P 齐头拼版示意图(1~3)+(1~3)mm3(看情况再定)91-8无线胶订/骑马订(无磨脊)—平张机—4P 封面 拼版示意图(1~3)+(1~3)mm(看情况再定)(1~3)+(1~3)mm(看情况再定)102-1无线胶订/骑马订(无磨脊)—轮转机—16P 齐头拼版示意图2-2无线胶订/骑马订(无磨脊)—轮转机—二五号轮转机 折标 U形标不同,其它一样578mm/(1~3)+(1~3)mm2-4无线胶订/骑马订(无磨脊)—轮转机—8P双纸路 齐头拼版示意图(546mm)(1~3)+(1~3)mm2-6无线胶订/骑马订(无磨脊)—轮转机—4P二五号轮转机 折标 U形标不同,其它一样578mm/(1~3)+(1~3)mm1-38无线胶订—横16开8P叠帖折页齐头拼版示意图开纸宽度:W=2w+g+x+r 开纸高度:H=4h+2b1+2l+b2成品宽度:w 成品宽度:h叼口位g:11~12mm 拖稍位x:≥5mm出血位b:b1=3mm+3mm b2=2 l 拉规位l:l≥5mm铣背位r:2mm+2mm折页方式:垂直二折1-39无线胶订—横16开8P叠帖折页齐头拼版示意图开纸宽度:W=2w+g+x+r 开纸高度:H=4h+2b1+2l+b2成品宽度:w 成品宽度:h叼口位g:11~12mm 拖稍位x:≥5mm出血位b:b1=3mm+3mm b2=2 l 拉规位l:l≥5mm铣背位r:2mm+2mm折页方式:垂直二折开纸宽度:W=2w +g +x开纸高度:H=4h +3b +2l成品宽度:w 成品高度:h 叼口位g :11~12mm 拖稍位x :≥5mm出血位b :b=3mm+3mm 拉规位l :l =3mm+(2~7mm) 折页方式:风琴折页开纸宽度:W=2w +g +x开纸高度:H=4h +3b +2l成品宽度:w 成品高度:h 叼口位g :11~12mm 拖稍位x :≥5mm出血位b :b=3mm+3mm 拉规位l :l =3mm+(2~7mm) 折页方式:风琴折页开纸宽度:W=2w +g +x +r开纸高度:H=4h +3b +2l成品宽度:w 成品高度:h 叼口位g :11~12mm 拖稍位x :≥5mm出血位b :b=3mm+3mm 拉规位l :l =3mm+(2~7mm) 铣背位r :r=2mm+2mm 折页方式:风琴折页1-43骑马订/锁线订—平张机印刷—横16开风琴折拼版示意图开纸宽度:W=2w +g +x开纸高度:H=4h +3b +2l成品宽度:w 成品高度:h 叼口位g :11~12mm 拖稍位x :≥5mm出血位b :b=3mm+3mm 拉规位l :l =3mm+(2~7mm) 折页方式:风琴折页2-12骑马订/锁线订—平张机印刷—横16开风琴折齐脚拼版示意图(注意方向)1-44骑马订/锁线订—平张机印刷—横16开8P 套8P齐头拼版示意图开纸宽度:W=2w +g +x开纸高度:H=4h +b 2+2b 1+2l成品宽度:w 成品高度:h叼口位g :11~12mm 拖稍位x :≥5mm 出血位b :b 1=3mm+3mm b 2=2l 拉规位l :l =3mm+(2+5mm)折页方式:垂直二折2-13骑马订/锁线订—平张机印刷—横8P 套8P 齐头拼版示意图(注意方向)-45骑马订/锁线订—平张机印刷—横16开8P 套8P齐脚拼版示意图开纸宽度:W=2w +g +x 开纸高度:H=4h +3b +2l成品宽度:w 成品高度:h叼口位g :11~12mm 拖稍位x :≥5mm出血位b :b=3mm+3mm 拉规位l :l =3mm+(2+5mm)折页方式:垂直二折或风琴折2-14骑马订/锁线订—平张机印刷—横8P 套8P 齐脚拼版示意图(注意方向)开纸宽度:W=4w+g+x+b 开纸高度:H=4h+3b+2l成品宽度:w 成品高度:h叼口位g:11~12mm 拖稍位x:x≥5mm出血位b:b=3mm+3mm 拉规位l:l≥5mm折页方式:垂直四折应用的纸张:定量在70g/㎡以下厚度的各类铜版纸和胶版纸张。
印刷折手拼版

1、正反版
将一幅双面印刷的稿子,正面拼在一张大版上,反面拼在另一张大版上,印 刷时,先印刷正面版,再印刷反面版。由此,印刷过程中需要两套PS版。
透过正面 看背面的 效果
封二
封面
封三
封底
封三
封底
封二
封面
第一张版(正面)
第二张版(背面)
更多媒体课件请咨询 zhaodh1971@
更多媒体课件请咨询 zhaodh1971@
电脑拼大版 多媒体课件请访问我的网盘(网址如下:)
/share/link?shareid=379273&uk=3792968303
拼大版时应注意的问题
1. 确定印刷开幅 影响印品印刷开幅的因素不仅有印刷设备、印品的成品尺寸,还有印品的印量、纸张、色 彩等因素,在具体情况下应全面考虑、灵活应变。 (1)印品成品尺寸因素:成品尺寸大小确定后,应通过计算,在能最合理利用纸张的情 况下,决定印刷幅面的开本大小。 (2)印刷设备因素:一般情况下,印品印刷幅面的大小是根据印刷机的状况来决定的, 如用全开、对开印刷机印刷即可拼成对开版,用四开印刷机印刷即拼成四开版。 (3)印量因素:通常大印量的印品,应尽可能拼成对开版以提高印刷工效。 (4)印刷用纸因素:许多画册、书籍在印刷时,封面用纸与内芯用纸不同,可根据具体 情况将封面连拼成四开版、三开版或对开版,以保证印刷效率和质量。 (5)色彩因素:通常在印刷用纸统一的情况下,应尽量将色彩相近的页面拼在一起,若 色彩较重或为大面积平网时,则应尽量拼成四开版印刷,以避免印刷时出现印品易粘脏、发花、 颜色不均匀等质量问题。 (6)印后工艺因素:在充分了解印品对印后覆膜、卡壳、UV上光等工艺的具体要求后, 拼版开幅应尽量满足这些印后工艺的要求。
印刷拼版实用教程

印刷拼版实用教程一、印刷品拼版专业术语1、出血印刷品印完后,为使成品外观整齐,必须将不整齐的边缘裁切掉。
裁掉的边缘一般需要留有一定的宽度,这个宽度就是“出血位”。
设计师在设计印刷品时,一般要在成品尺寸外留3mm(如有特殊要也可以多留“出血位”),以防止在成品裁切时裁少了露出纸色(白边),裁多了会切掉版面内容。
留出“出血位”,是设计师设计过程中必须要做的工作。
2、叼口印刷机印刷时叨纸的宽度叫做咬口,咬口部分是印不上内容的。
一般咬口尺寸为10mm-12mm。
在拼版过程中,对纸张大小与页面位置计算时,必须要考虑这个尺寸。
设置页面尺寸时加出咬口宽度。
3、切口宽度指成品图文区域到成品的装订边以外的其它各边的距离。
通常至少设置成与出血相同的尺寸。
例:“出血位”是3mm,则切口宽度至少为3mm。
4、订口订口指印刷成品的装订边。
订口宽度指图文区域到成品订边的距离。
一般无线胶订、骑马订时,订口宽度和翻口方向宽度是一样的。
如果装订方式为平订或胶订,由于装订时要占有一定的宽度,订口宽度应比切口宽度宽一点。
这样,成品两边的空白位置就会一致。
5、贴配页成书时,一张纸(不论大小)上的所有面码组成一帖。
(俗称带)6、裁切线裁切线是成品切边时的指示线。
7、图边线图边线指有效印刷面积的指示线。
8、中线中线是印刷品的水平、垂直等分线,中线可用来在正反印刷时作为正面、反面套印对位用,也可用来在第一色印刷时对印版定位以及后面印色的印版定位用。
9、轮廓线一般用作模切线,是包装容器的后加工方式之一。
10、印张一张印有很多页面的纸张叫一个印张,纸张常用4页、8页、12页、16页、32页、48页等规格印刷,即一张纸上有4页、8页、12页、16页、32页、48页等规格印刷,即一张纸上有4P、8P、12P等(P即为英文Page的缩写)。
11 、套准线3毫米为标准,不同的印刷机械和操作人员,可以适当减少。
同时,右左两侧套准位为重点,咬口一侧甚至可省略。
印刷拼版种方式图文

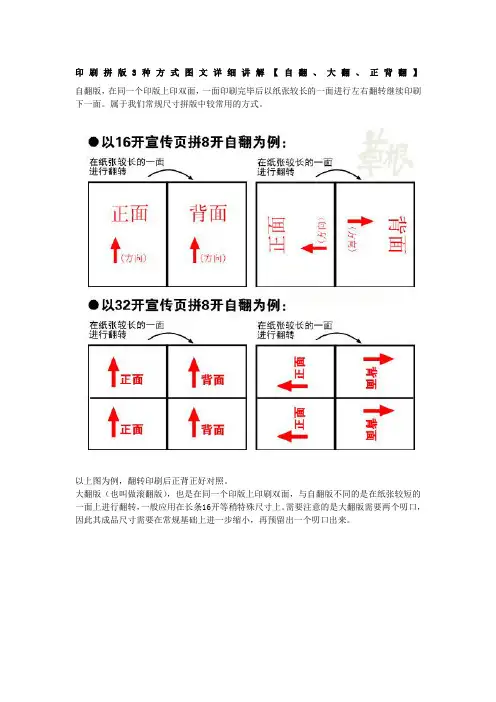

印刷拼版3种方式图文详细讲解【自翻、大翻、正背翻】自翻版,在同一个印版上印双面,一面印刷完毕后以纸张较长的一面进行左右翻转继续印刷下一面。
