连续式热处理炉操作标准说明书

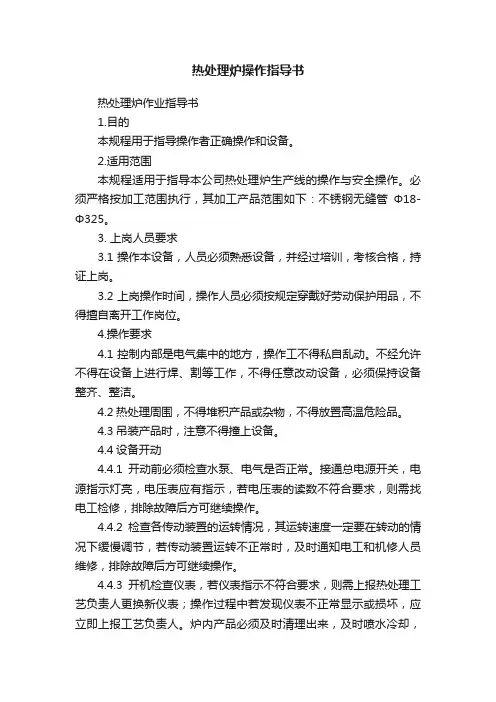

热处理炉操作指导书
热处理炉操作指导书热处理炉作业指导书1.目的本规程用于指导操作者正确操作和设备。
2.适用范围本规程适用于指导本公司热处理炉生产线的操作与安全操作。
必须严格按加工范围执行，其加工产品范围如下：不锈钢无缝管Φ18-Φ325。
3. 上岗人员要求3.1操作本设备，人员必须熟悉设备，并经过培训，考核合格，持证上岗。
3.2上岗操作时间，操作人员必须按规定穿戴好劳动保护用品，不得擅自离开工作岗位。
4.操作要求4.1控制内部是电气集中的地方，操作工不得私自乱动。
不经允许不得在设备上进行焊、割等工作，不得任意改动设备，必须保持设备整齐、整洁。
4.2热处理周围，不得堆积产品或杂物，不得放置高温危险品。
4.3吊装产品时，注意不得撞上设备。
4.4设备开动4.4.1开动前必须检查水泵、电气是否正常。
接通总电源开关，电源指示灯亮，电压表应有指示，若电压表的读数不符合要求，则需找电工检修，排除故障后方可继续操作。
4.4.2检查各传动装置的运转情况，其运转速度一定要在转动的情况下缓慢调节，若传动装置运转不正常时，及时通知电工和机修人员维修，排除故障后方可继续操作。
4.4.3开机检查仪表，若仪表指示不符合要求，则需上报热处理工艺负责人更换新仪表；操作过程中若发现仪表不正常显示或损坏，应立即上报工艺负责人。
炉内产品必须及时清理出来，及时喷水冷却，待新仪表安装上调试稳定后再执行操作。
3.6 设备运转正常、仪表显示正常后，待炉温达到1050℃以上时，方可装炉。
3.7装炉应保证同规格、同钢种、同一炉号的产品为一个组，装炉两边留10-15MM 空余，相邻两根管子之间距离在2-4CM。
前后两组管子之间应保持20CM以上的距离。
3.8热处理批次按一次开炉升温稳定后，同一热处理工操作的所有产品为一个热处理批次；一次开炉升温稳定情况下，中途换班后应为另一热处理批次，热处理批次应编号写入原始记录和流转卡上。
3.9热处理批次好编写规则3.10热处理出炉后迅速采用水急冷，经常检查冷却水温度，保证快速降温时间。
热处理炉操作规程
热处理炉操作规程一、概述热处理炉是一种重要的工业设备，主要用于提高金属材料的硬度、强度、耐磨性和耐腐蚀性等物理性能。
为保证热处理质量和安全生产，必须严格遵守相关操作规程。
二、设备准备（一）检查热处理炉的安全装置和控制仪表，确保其正常工作。
（二）清理炉内表面和炉门密封垫等设备，确保炉内环境清洁、干燥。
（三）提前准备好待加工的工件和热处理介质，确保其质量和数量的充足。
三、热处理操作（一）开炉前操作1. 接通电源，启动空气压缩机和抽风机。
2. 打开热处理炉的排气阀门，预热炉内温度至所需的热处理温度。
3. 关闭排气阀门，检查炉内压力表和温度计，确保指针正常。
4. 打开炉门，将待加工的工件放入炉内。
5. 关闭炉门，启动热处理装置，开始加热，同时设置所需的热处理参数。
（二）加热操作1. 开始加热后，每隔一段时间记录一下温度和时间。
2. 当温度达到所需热处理温度时，保持一定时间，使工件达到均匀的温度分布。
3. 当达到保温时间后，根据所需热处理工艺选用相应的冷却方法进行冷却。
（三）冷却操作1. 冷却介质的选择应符合热处理工艺要求。
2. 冷却介质的温度应控制在规定范围内。
3. 冷却时间应根据所需工艺参数进行控制。
（四）卸料操作1. 冷却完成后，切断电源，并停止空气压缩机和抽风机。
2. 打开热处理炉的炉门，固定好工件，然后卸下工件。
3. 对卸下的工件进行清理和质量检验。
四、操作注意事项（一）严格遵守操作规程，按照工艺要求进行操作。
（二）加工的工件应清洁、干燥和安全，不得混入任何异物。
（三）加热时应根据所需工艺保持恒定的加热速度，不得急热、急冷等操作。
（四）冷却时应注意冷却介质的温度和流量，保证工件的冷却质量。
（五）热处理后的工件应进行清洁和储存，确保其质量和安全。
五、安全措施（一）操作时应戴好劳保用品，如手套、眼镜和防护面具等。
（二）热处理炉加热时，操作人员应随时注意炉内温度和压力的变化，同时保持通风和气流的正常循环。
热处理操作调试说明书
NHT
浙江顺尔
浙江顺尔工贸有限公司
各材料焠火的温度参数
材料A356 1. 把产品放进淬火炉，压紧炉门，检查控温仪表是否正常，把温度调到520~535°范围 内，再把电源打开，检查风机转动是否正常，风机启动。 2. 每小时检查一次温度，智能和数显温度是否符合。 3. 温度达到520~535°后，保温5~6个小时，再进行试水。 4. 试水前要检查水温度是否超过60°，而产品进水槽的时间不能超过十五秒。 5. 产品进时效炉，一般不能超过1-2小时，产品进时效炉时，要先检查控温表是否正常。 6. 把温度调到170°±5°后升温，风机启动，温度升到175°±5°后，保温4~6小时， 保温时间到后，就出炉，空冷。 7. 热处理完后记录各项数据。
装料筐降：按下装料筐 降按钮，装料筐可以降 出热处理炉里，可让产 品放到水池里面淬火。
降
NHT
浙江顺尔
浙江顺尔工贸有限公司
热处理炉的操作
小车进：按下小车 进可让小车往热处 理炉的方向前进。 进 小车出：按下小车 出可让小车退出热 处理炉。
出
NHT
浙江顺尔
浙江顺尔工贸有限公司
热处理炉的操作 上下区温度设置 按下RUN键开启上区的电炉丝 再次按下RUN键关闭上区的电 炉丝。
NHT
浙江顺尔
浙江顺尔工贸有限公司
热处理炉进料的操作过程
按下装料筐降把吊勾放下并勾住料筐 的两个耳朵，一定要穿戴好手套，防 止这勾子烫伤。
勾子的位置如上图所示，勾子的位置 一定要正，如果不正会挂伤炉子。
NHT
浙江顺尔
浙江顺尔工贸有限公司
热处理炉进料的操作过程
按下装料筐升按钮，让料筐升到如上图所示 的位置，用双手稳住料筐，确定料筐在炉子 的正下方，再继续按装料筐升按钮，让料筐 完全进入到炉子里面。
连续式热处理炉操作标准说明书
类号 页数
WEM70 5/5
（三）、淬火油槽： 1、打开淬火油槽循环油开关。 2、启动输送带开关。
（四）、洗净槽： 1、打开洗净槽循环泵浦。 2、打开喷射管开关。 3、启动输送带开关。
（五）、回火炉部分： 1、启动回火炉电热开关，将温度升至所需温度（具体温度依所生产之产品而定）。 2、启动输送网传动马达。 3、启动 1、2、3、4 号搅拌器。 4、打开冷却水开关。
（八）、关炉步骤： 1、确认炉内无料时再进行关炉动作。 2、关闭瓦斯开关。 3、关闭甲醇开关。 4、切断主炉加热电源。 5、炉温降至 200℃时，放可将输送传动马达切断。 6、炉温降至 200 以下，放可将 1、2、3、4 号搅拌风扇关断。 7、炉温降至 100℃以下，放可将冷却水总开关关闭。 8、关闭淬火油槽所有开关。 9、关闭脱脂槽所有开关。（600℃以下） 10、 关闭回火炉电热电源。
（六）、回火油槽： 1、启动回火油槽循环泵。 2、启动输送马达。
晋 亿 标 准 标 题： 第 3 次修订
连续式热处理炉操作标准说明书
类号 页数
WEM70 3/5
（七）、使用中应注意事项： 1、检视控制箱上之各温度显示是否正常。 2、检视冷却水供给是否正常。 3、检视碳势控制系统，碳势是否保持在标准以内。 4、检视各输送带是否正常运转。 5、检视各油槽油温是否正常。 6、遇停电启动发电机，同时停止供料，再启动输送带并将速度调至最快，让工作物 尽快输出。 7、恢复供电后，断开发电机，启动所有开关，使温度升至设定温度时，才可进行代 料，断续作业。 8、特别注意回火槽，油温不可过高，否则会起火燃烧。 9、随时注意淬火后之温度。
升至 800℃保持 2 小时。
修 订 日 期 05.12.06 修 订 日 期 98.08.12 订 定 日 期 98.02.20

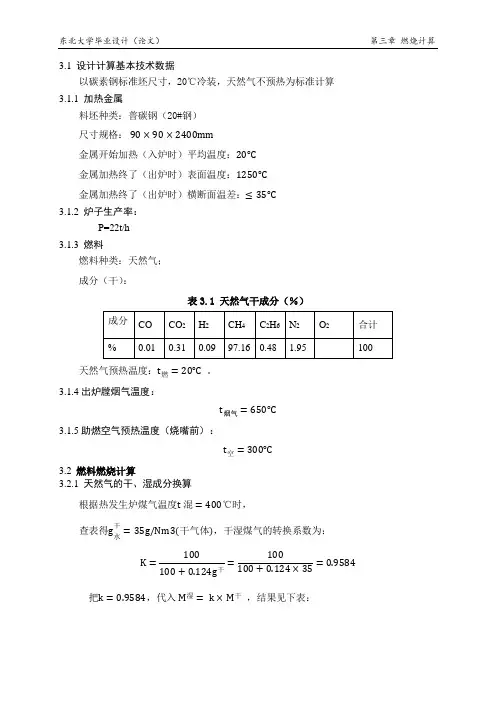

两段推钢式连续加热炉说明书
3.1 设计计算基本技术数据以碳素钢标准坯尺寸，20℃冷装，天然气不预热为标准计算3.1.1 加热金属料坯种类：普碳钢（20#钢）尺寸规格： 90×90×2400mm金属开始加热（入炉时）平均温度：20℃金属加热终了（出炉时）表面温度：1250℃金属加热终了（出炉时）横断面温差：≤35℃3.1.2 炉子生产率：P=22t/h3.1.3 燃料燃料种类：天然气；成分（干）：表3.1 天然气干成分（％）天然气预热温度：t燃=20℃。
3.1.4出炉膛烟气温度：t烟气=650℃3.1.5助燃空气预热温度（烧嘴前）：t空=300℃3.2 燃料燃烧计算3.2.1 天然气的干、湿成分换算根据热发生炉煤气温度t混=400℃时，查表得g水干=35g/Nm3(干气体)，干湿煤气的转换系数为：K=100100+0.124g干=100100+0.124×35=0.9584把k=0.9584，代入 M湿= k×M干，结果见下表：表3.2 天然气湿成分（％）3.2.2 计算天然气低位发热值Q 低 =126.15CO 湿+107.26H 2湿+356.51CH 4湿+233.45H 2S 湿+634.73C 2H 6湿 =126.15×0.01+107.26×0.086+356.51×93.119+634.73×0.460 =33500.3KJ/Nm 3 3.2.3 理论空气需要量L 0：L 0=0.5CO 湿+0.5H 2湿+2CH 4湿+1.5H 2S 湿+3.5C 2H 6湿−O 2湿21·=0.5×0.086+0.5×0.01+2×93.119+1.5×0+3.5×0.460−021·=8.95Nm 3/Nm 33.2.4 实际空气需要量L n ： 取n=1.05 ，有：L n = nL 0= 1.05× 8.95=9.40Nm 3/Nm 3L n 湿 = （1＋0.00124×35）×9.40= 9.81Nm 3/Nm 33.2.5 计算燃烧产物生成量及成分V CO 2′=0.01(CO 湿+CO 2湿+CH 4湿+2C 2H 6湿) =0 .01×（0.01＋0.297+93.119+2×0.460）= 0.943Nm 3/Nm 3 V O 2′=0.21(n −1)L 0 =0.21×(1.05−1)×8.95=0.094Nm 3/Nm 3 V N 2′= (N 2+79L n ) ×0.01 =(1.869＋79×9.81)×0.01=7.768Nm 3/Nm 3V H 2O ′=(H 2湿+2CH 4湿+H 2S 湿+3C 2H 6湿+0.124g H 2干.L n ) ×0.01 =(0.086+2×93.119+4.159+3×0.460+0.124×35×9.81)×0.01=2.344Nm3/Nm3V n = 0.943＋0.094＋7.768＋2.344=11.15Nm 3/Nm 3。
热处理炉使用方法说明书
热处理炉使用方法说明书1. 简介热处理炉是一种用于加热和冷却工件以改善其机械性能和耐用性的设备。
本使用方法说明书旨在向用户介绍正确、安全地操作热处理炉的方法。
2. 安全操作2.1 确保工作区域安全在使用热处理炉之前，应检查周围环境是否足够通风，并清理工作区域，确保没有可燃物或其他危险物品存在。
2.2 穿戴个人防护装备操作热处理炉时，应穿戴适当的个人防护装备，包括防热手套、防护眼镜和防护服。
这样可以减少受热、烟尘等因素对操作者的伤害。
2.3 学习紧急状况应对在操作热处理炉之前，操作者应受过相应的培训，了解各种紧急状况的应对措施，如火灾、电力故障等。
3. 炉膛准备3.1 清洁炉膛在使用热处理炉之前，应确保炉膛内部清洁。
清除炉膛中的灰尘、残渣和杂物，以免影响工件的加热效果。
3.2 加载工件打开炉门后，缓慢且轻柔地将工件放置在炉膛内。
注意不要碰撞到炉膛壁或其他工件，以免损坏工件。
3.3 关上炉门工件放置完毕后，轻轻关闭炉门，确保炉膛密封良好，避免热量泄漏。
4. 加热操作4.1 设置加热参数根据工件的材料和要求，设置适当的加热参数，包括加热温度和加热时间。
确保参数的准确性和合理性。
4.2 启动加热过程按下炉子控制台上的启动按钮，启动加热过程。
在加热过程中，应密切监控炉膛内的温度变化，确保不超出设定的范围。
4.3 稳定温度当炉膛内的温度达到设定值后，应保持一段时间，以确保工件均匀受热，并使温度在整个工件中保持稳定。
5. 冷却操作5.1 断开加热源当加热时间到达后，应断开加热源，停止加热过程。
确保炉膛内的温度逐渐下降。
5.2 缓慢降温炉膛内的工件应缓慢冷却，以防止产生应力和变形。
可以通过逐渐打开炉门或使用冷却介质等方式进行控制。
6. 取出工件6.1 等待冷却结束在完全冷却之前，不得打开炉门或取出工件。
等待足够时间，确保工件温度降至安全范围。
6.2 小心取出工件当工件完全冷却后，轻轻打开炉门，使用合适的工具将工件从炉膛中取出。
(完整版)热处理炉说明书
辽宁福鞍重工股份有限公司新跨车间燃气台车式6.5m×2.8m×1.7m热处理窑使用说明书中国联合工程公司2012年10月目录1概述 (1)2 主要技术参数 (2)3 热处理炉主要部件说明 (3)3.1炉体 (3)3.2炉车 (3)3.3炉门 (3)3.4燃烧系统 (3)3.5管路系统 (4)3.5.1 空气管路 (4)3.5.2 煤气管路 (4)3.5.3 压缩空气管路 (4)3.6排烟系统 (5)3.7电气控制系统 (5)4操作规程 (6)4.1开炉准备 (6)4.2点火 (6)4.3热处理过程控制 (7)4.4停炉出炉 (7)5 安全须知 (8)6特别说明 (10)7 主要电控单元说明 (11)7.1炉门炉车控制柜操作说明 (11)7.2计算机监控系统操作说明 (11)7.2.1 烧嘴控制 (12)7.2.2 工艺曲线设置 (12)7.2.3 压力控制与阀门操作 (14)8 常见故障及排除方法 (15)9 工作中断电的处理 (18)1概述福鞍重工股份有限公司新跨车间6.5m×2.8m×1.7m台车式热处理炉是我公司承建的热处理炉，用于铸钢件的正火、回火热处理。
在温度控制和压力控制等过程控制中采用先进PLC 实现高精度的自动化。
要求操作和维修人员严格按照操作规程操作，使炉子在良好状态下运行，充分发挥其效益。
本炉可分为炉体、炉车、炉门、燃烧系统、管路系统、排烟系统和电气控制系统等七个部分。
各部分详细说明请参照本说明书第3部分。
2 主要技术参数热处理炉有效加热区（长×宽×高）：6.5m×2.8m×1.7m；炉膛尺寸（长×宽×高）：7.5m×3.6m×2.8m；炉车尺寸（长×宽）：7.5m×3.0m；最大净装炉量：50吨(含垫铁)；最高工作炉温：950o C；温度均匀性：有效加热区内，保温期内≤±10o C；煤气总管道压力：15KPa；燃料发热值：焦炉煤气，4000kcal/ Nm³；最大煤气耗量：480Nm³ / h；高速烧嘴：SGCW400D-298型，8套；控温区：8个，每个控温区有一支控温热电偶（K分度）。
热处理炉安全技术操作规程
热处理炉安全技术操作规程热处理炉是一种用于对金属材料进行加热处理的设备，广泛应用于金属工业领域。
由于加热温度较高、操作过程中存在一定危险性，因此必须制定一套科学、规范的安全技术操作规程，确保操作人员的人身安全和设备的正常运行。
本文将结合实际情况，详细介绍热处理炉的安全技术操作规程。
一、设备安全1. 热处理炉的设置应远离易燃物质和易燃气体。
炉边应禁止堆放杂物，保持良好的通风环境。
2. 热处理炉的炉腔内应保持干净整洁，防止堆积杂物和油污等。
炉门、炉盖和炉壁应无裂纹、开裂或变形现象，确保设备的完好性。
3. 热处理炉在经过长时间连续工作或使用后，应进行定期的维护保养，检查各部件的磨损情况，并及时更换损坏的零部件。
二、操作安全1. 操作人员必须经过热处理炉的安全操作培训，熟悉设备的结构和工作原理，了解各部位的危险点和预防措施。
2. 操作人员应定期检查热处理炉的控制系统和安全设备，确保其正常运行。
如发现异常情况，应立即停机检修，并及时向上级或维修人员报告。
3. 在进行热处理操作前，应检查炉腔内是否存在易燃、易爆物质，严禁使用易燃溶剂进行清洗和擦拭设备。
4. 操作热处理炉时，应佩戴防护装备，如安全帽、防护眼镜、防护服和耐高温手套等，确保操作人员的人身安全。
5. 操作人员应按照热处理工艺规程进行热处理操作，严禁超负荷运行和随意调整工艺参数。
加热温度、保温时间、冷却速度等应根据材料的性质进行合理设定。
三、应急措施1. 热处理炉应配备灭火器和其他应急设备，以备发生火灾、泄漏等突发情况时使用。
操作人员应熟悉灭火器的使用方法，能够迅速采取应急措施。
2. 在发生火灾时，应立即切断电源、关闭燃气阀门，并使用灭火器进行灭火。
如火势扩大无法控制，应立即向消防部门报警，并撤离人员到安全地带。
3. 在发生泄漏时，应立即切断燃气源，并采取措施防止泄漏物进入周围环境。
如泄漏物具有毒性或腐蚀性，应采取相应的防护措施，并及时向有关部门报告。
热处理炉操作规程
3热处理炉操作规程3.1 烘炉3.1.1热处理炉烘炉前的准备工作3.1.1.1炉体砌炉及炉辊密封处浇注料经检查合格，打开炉门，自然风干7－9天，最少5天方可执行烘炉操作。
3.1.1.2 确认炉内无人员和其他杂物。
3.1.1.3 测试炉体的密封性，确定保压试验合格。
3.1.1.4 检查并确认炉辊的安装正确，炉辊手动盘转正常，电机减速机通电，做模拟信号确认炉底辊自动运转正常。
3.1.1.5炉辊润滑点全部接好并注入润滑油，加油系统运转正常。
3.1.1.6装料炉门、出料炉门调整完毕，炉门升降机构操作停位准确，炉门运转灵活，关闭时严密，汽缸压紧和松开位臵准确。
3.1.1.7对光栅、PLC操作控制系统等进行单机试车合格。
3.1.1.8 炉子空、煤气、氮气、气动空气管道及排烟管道试压合格，测量仪表调整合格。
3.1.1.9 冷却水压力正常，循环顺畅。
3.1.1.10打开炉内氮气，保证炉内氮气压力和残氧分析仪数值正常。
3.1.1.11 助燃风机及排烟风机运转正常，风机进出口的阀门开关灵活。
3.1.1.12 烘炉前应对燃烧控制系统、炉压控制系统等热工仪表和各种调节进行安装检查，并确认调整完毕，操作灵活，指示正确，控制灵敏。
3.1.1.13 炉子周围及坑内环境清洁整齐。
3.1.1.14烧嘴控制器的各种操作模式正常。
3.1.1.15 手动打开出风口的蝶阀，启动排烟风机，吸风口阀门自动缓慢打开，待风机达到正常运转并确定烧嘴前喇叭口处有风吸入。
3.1.1.16 打开助燃风机出风口的挡板，启动风机，入口处的调节阀自动缓慢打开，调节回流阀防止风机喘震。
注意风机电流和管道压力数值。
出现异常要停风机，查明原因再试。
3.1.1.17 点炉前对烧嘴的空燃比进行调节。
3.1.1.18 检查助燃空气管路有无漏风和受阻、受堵现象，确认空气已达到每个烧嘴前。
3.1.1.19 煤气管道经过吹扫和放散，管道内充分达到要求。
煤气系统运行正常，煤气已经送至炉前总阀。
热处理炉操作规程正式版
热处理炉操作规程正式版一、目的及适用范围本操作规程适用于热处理炉的操作，旨在确保炉内工件的正确处理并保证操作人员的安全。
二、操作准备1.检查热处理炉是否处于正常工作状态，炉内是否有残留物。
2.根据工艺要求，进行炉温设定和炉内通风设置。
3.检查炉门是否完好，确保炉门密封良好。
4.确认工件与炉温要求相符，检查工件表面是否有油脂等附着物。
三、操作步骤1.打开炉门，将待处理的工件放入炉内，并确保工件排列整齐，不得堆放过高。
2.关上炉门，并按照设定的炉温和时间要求，启动热处理炉。
3.在开炉过程中，严禁将手伸入炉内，并保持炉周围的通道畅通，以防发生事故。
4.在热处理过程中，定期观察炉内工件的变化情况，根据需要可以进行翻动或调整工件位置，以确保温度均匀。
5.当炉内时间达到设定要求后，关闭炉加热器或燃气阀门，停止加热。
6.待炉内温度降至安全范围后，先打开通风装置，将炉内的热气排出，然后打开炉门，将工件取出，并放置在指定的冷却台上。
7.在取出工件后，进行工件的检查，如有需要，可进行清洗、打磨等后续处理。
8.关闭热处理炉，断开电源或燃气管线。
9.清理热处理炉及周围环境，确保无残留物。
四、安全注意事项1.操作人员必须经过专门培训，并持有有效的操作证件，严禁无证人员操作热处理炉。
2.操作人员必须佩戴必要的防护用品，如无尘服、耐高温手套、防护眼镜等。
3.在启动加热前，应仔细检查炉内是否有易燃物品，确保安全。
4.在开炉过程中，炉厂应设有有效的热处理炉监测系统，及时发现异常情况并及时采取措施。
5.在开炉过程中，严禁操作人员在炉内伸手或将其他物品放入炉内。
6.在操作过程中，严禁离开操作岗位，特别是在加热期间。
7.炉内温度高，操作人员接近炉边时必须小心，以免发生烫伤事故。
8.在热处理过程中，严禁将易燃物品放置在炉周围，以免造成火灾。
9.炉内处理完成后，炉门应缓慢打开，以防突然释放的热气造成伤害。
10.维护人员应定期对热处理炉进行检查和维修，确保其正常工作。
连续式热处理炉操作标准说明书
晋 亿 标 准 标 题： 第 3 次修订
连续式热处理炉操作标准说明书
类号 页数
WEM70 3/5
（七）、使用中应注意事项： 1、检视控制箱上之各温度显示是否正常。 2、检视冷却水供给是否正常。 3、检视碳势控制系统，碳势是否保持在标准以内。 4、检视各输送带是否正常运转。 5、检视各油槽油温是否正常。 6、遇停电启动发电机，同时停止供料，再启动输送带并将速度调至最快，让工作物 尽快输出。 7、恢复供电后，断开发电机，启动所有开关，使温度升至设定温度时，才可进行代 料，断续作业。 8、特别注意回火槽，油温不可过高，否则会起火燃烧。 9、随时注意淬火后之温度。
（八）、关炉步骤： 1、确认炉内无料时再进行关炉动作。 2、关闭瓦斯开关。 3、关闭甲醇开关。 4、切断主炉加热电源。 5、炉温降至 200℃时，放可将输送传动马达切断。 6、炉温降至 200 以下，放可将 1、2、3、4 号搅拌风扇关断。 7、炉温降至 100℃以下，放可将冷却水总开关关闭。 8、关（600℃以下） 10、 关闭回火炉电热电源。
升至 800℃保持 2 小时。
修 订 日 期 05.12.06 修 订 日 期 98.08.12 订 定 日 期 98.02.20
股份有限公司
核准 审查 拟订
05.12.06 05.12.05 05.12.04
晋 亿 标 准 标 题： 第 3 次修订
连续式热处理炉操作标准说明书
类号 页数
WEM70 2/5
类号 页数
WEM70 5/5
（二）：特性：连续式。 四、诸元介绍：（详细参阅附件 WEM701） 五、使用前应注意事项：
（一）：检查各瓦斯压力是否足够。 （二）：检查冷却水是否足够。 （三）：各轴承部位应加注黄油。 （四）：检查淬火油及回火油是否足够。 （五）：检查各经路是否正常。 六、开炉步骤： （一）、主炉部分：
热处理炉操作规程标准范本
操作规程编号：LX-FS-A78697 热处理炉操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑热处理炉操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
一、开机应认真检查各项仪表工作是否正常。
二、台车送出、进应仔细观察走线安全。
三、装料不得超重量(11吨)和炉料在进炉内前要检查稳定性，并不得超高和须离测温表卫10～2 0 cm。
四、在设定温度前须再度检查炉料捌'质对设定温度应复检后方可开启。
五、对直接入水件必须在顶起前要开启油泵，并保证安全卡在位。
六、热处理过程中要随时注意温度的升、保温情况。
七、处理完后应检查内膛电阻带和炉板清洁方可把台车进炉。
请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。
热处理炉安全技术操作规程范本
热处理炉安全技术操作规程范本一、总则1. 为了保障热处理炉操作人员的人身安全，确保设备和产品的质量，制定本安全技术操作规程。
2. 本规程适用于所有进行热处理炉操作的人员，包括操作员、维修人员等。
3. 所有操作人员必须熟悉本规程的内容，并按照规程进行操作，确保操作过程的安全。
二、操作前的准备1. 操作人员必须戴好必要的个人防护装备，包括安全帽、护目镜、防护手套、防护鞋等。
2. 检查热处理炉设备的工作状况，确保各部件的正常运行。
3. 检查热处理炉周围的安全环境，确保无明火、易燃物品等。
4. 确保操作人员对热处理炉的操作程序和操作规程有所了解，且已经接受过必要的培训。
三、操作过程中的安全措施1. 在操作热处理炉之前，必须先关闭电源并拉闸，确保设备处于停止状态。
2. 在操作热处理炉时，不得穿过工作区域，防止发生意外事故。
3. 严禁在设备运行时进行维修和调试工作，确保操作过程的连续性和安全性。
4. 在操作过程中，禁止使用手部或其他身体接触设备内部，以免发生触电等意外伤害。
5. 当发现设备异常情况时，如异响、异味等，应立即停机，并向维修人员报告。
6. 严禁在操作热处理炉时乱丢杂物，特别是易燃、易爆等物品。
7. 操作人员在操作热处理炉时，应保持清醒状态，不得饮酒、吸烟等，以免影响判断。
8. 在设备运行期间，操作人员应保持集中注意力，及时发现问题并进行处理。
9. 操作人员必须按照热处理炉的规定操作程序进行操作，不得随意更改或省略步骤。
四、事故应急处理1. 在设备发生事故时，操作人员首先应立即采取紧急停机措施，切断电源或其他能源。
2. 在事故发生后，操作人员必须迅速报告上级或相关部门，并及时采取措施控制事态发展。
3. 在进行事故应急处理时，操作人员必须按照事故应急预案进行操作，确保安全。
五、操作后的清理1. 在操作结束后，操作人员必须对热处理炉进行清理，清除残留物和杂物。
2. 检查设备的各部件是否正常，如果存在异常情况，应及时进行维修和更换。
三段推钢式连续加热炉操作规程
三段推钢式连续加热炉操作规程----0013324c-7155-11ec-a2fa-7cb59b590d7d三段式推钢连续加热炉操作规程一、简介：1、该加热炉分为；预热段、加热一段、加热二段、均热段；分段法是将熔炉沿长度方向分为四个部分。
每个加热段由上加热和下加热组成，即在调整每个加热段的炉温时，同时调整上、下燃烧器。
2、根据生产需要（如产量、加热工艺要求等）对加热一段、加热调节和控制第二段和均热段的温度。
3、该加热炉控制采用的是：通过对控温仪表的温度（或手动调节温控仪自动调节空气总管上电动蝶阀的开度，以调节空气压力（并相应调节空气流量）。
空气压力由铜管采集的压力信号传递到空气/气体比例阀，通过比例阀的作用，根据天然气流量以合理的空燃比直接调节，实现炉膛温度的自动控制。
二、点火前的准备：1.提前联系调度员及相关人员说明点火时间。
2、检查电气、炉用仪表、总管电动蝶阀是否运行正常。
3.检查风机运行是否正常。
4、检查炉门升降、推钢机系统是否正常；将所有进出料炉门和能够打开的侧炉门完全打开。
5.检查烟道蝶阀转动是否灵活，打开烟道上所有烟道蝶阀，使烟道完全畅通。
6、检查每个烧嘴前阀门（天然气调节阀门和空气蝶阀）是否开闭释放并确保所有天然气调节阀（主控制阀和前喷嘴控制阀）完全关闭。
检查并确保燃烧器前无杂物和堵塞物。
7、若为大修后或长时间未用的情况下启炉，需打开炉侧和炉顶天然气放散阀，关闭烧嘴前所有天然气调节阀，然后再打开主管道上的天然气总阀进行放散，并检查放散管是否开始排气，要求对天然气总管放散时间不少于10分钟，在对天然气管道进行放散过程中，现场周围20米范围内严禁有火源，严防爆炸事故发生，吹扫放散完毕后关闭所有放散阀门；若车间有氮气或蒸汽，也可采用氮气和蒸汽对天然气管道进行吹扫，但必须控制氮气和蒸汽压力进行有效控制，保证管道内压力不能超过20kpa，否则烧嘴前空/燃气比例阀将损坏。
8.确认管道系统正常，天然气密封良好，无泄漏，稳压阀前后压力正常；稳压阀前的天然气压力不应超过0.4MPa，稳压阀后的天然气压力应根据炉膛总油耗调节至10KPA左右，但不应超过20KPa，否则将损坏燃烧器前面的空气/气体比例阀。
连续式热处理炉
网带炉渗碳淬火生产线
步进炉
步进炉依靠炉内传动机构另工件一步一步向前走，适
合重型长轴工件中批量热处理．如锻造钢坯加热
步进式加热炉
90吨步进式加热炉出料
连续式热处理炉
连续式热处理炉 用于工件成批量连续热处理加热。
利用机械推料或为机械化炉底输料的热处理炉，主要
主要用于大型碳钢、合金钢零件的退火；表面淬火件
回火；焊件消除应力退火、时效等热处理工艺
连续式热处理炉
适用范围 连续式热处理炉适用于批量生产的不锈钢零件及制品
经拉伸、锻打、压延后的光亮退火以及不锈钢零件的 光亮淬火。经该炉处理后，产品具有表面光洁，硬度 均匀，变形小等特点。
廿一世纪的网带炉技术将带有鲜明的时代特征， 具有四大特点：智能化热处理、高质量热处理、低成 本热处理、清洁的热处理。
网带炉和链板炉
气氛网带炉进行生产
网带炉
网带炉主要适用于小型零件的处理淬火，调质等。
网带炉主要控制的参数，网带走速，各区温度，碳势、 搅拌速度，油温、油循环流量
网带炉控制参数
滚底炉
滚底炉是工件依靠炉内辊子传动带动工件移动，适合
长工件批量热处理．如不锈钢板材退火等
滚底型连续式球化退火炉
滚底
悬挂炉
悬挂炉依靠炉顶集放悬链传动带动工件移动，适合大
批量长轴类工件热处理，如汽车曲轴，前桥，火车车 轴等
积放式悬挂链热处理炉
12000*1200*800 二、设备组成：炉体、推料机构、拉料机构、循环机 构、液压站、操控系统、温控系统等。 三、六区加热PID控制；料架炉内16只、炉外6只（所 有动作PLC控制）；出炉时间设定5—60分钟 四、自动化程度高生产效率高，可1—2人操作。 五、适应性好，多品种小批量、单一品种大批量均可。 24小时可回火30000Kg—50000Kg工件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标 题:
连续式热处理炉操作标准说明书
第3次修订
、型号：5S 6S
二、厂牌：三永电热机械股份有限公司 三、机械规格与特性:
SY-805-6 主炉规格 10m X 1.8m 、lOmX 1.6m , SY-809-6 10m x 1.7m （调质
炉）、10n X 1.4m （渗碳炉）。
五、使用前应注意事项:
（一）:检查各瓦斯压力是否足够。
（二）:检查冷却水是否足够。
（三）:各轴承部位应加注黄油。
（四）：检查淬火油及回火油是否足够。
（五）:检查各经路是否正常。
六、开炉步骤:
（一）、主炉部分:
、将冷却水总开关打开调整设定水量，检视各冷却水是否畅通。
、启动输送传动马达，调整输送网位置。
、启动主炉电热开关升温至400C 保持续2小时，升至600r /2保持2小时, 升至800r 保持2小时。
（二）:特性: 连续式。
四、诸元介绍:
（详细参阅附件WEM701
股份有限公司
05.12.06
05.12.05
05.12.04
（一）:规格: 、启动一、
三、四号搅拌器风扇。
第3次修订
（二）、碳势控制系统:
1、打开碳势控制系统电源，设定碳势。
2、主炉温度达800r后，方可打开甲醇开关，调整甲醇流量。
3、将排气口打开点燃30分至1小时。
4、等炉内火焰烧至入口时，方可打开瓦斯开关。
5、先手动调节瓦斯流量，再调整伺服马达，使其置于自动控制状态。
6等碳势显示达所需标准且稳定后方可入料操作生产。
（三）、淬火油槽:
1、打开淬火油槽循环油开关。
2、启动输送带开关。
（四）、洗净
槽:
1、打开洗净槽循环泵浦。
2、打开喷射管开关。
3、启动输送带开关。
（五）、回火炉部分:
1、启动回火炉电热开关，将温度升至所需温度（具体温度依所生产之产品而定）
2、启动输送网传动马达。
3、启动1、2、3、4号搅拌器。
4、打开冷却水开关。
（六）、回火油槽:
1、启动回火油槽循环泵。
2、启动输送马达。
第3次修订
（七）、使用中应注意事项:
1、检视控制箱上之各温度显示是否正常。
2、检视冷却水供给是否正常。
3、检视碳势控制系统，碳势是否保持在标准以内。
4、检视各输送带是否正常运转。
5、检视各油槽油温是否正常。
6遇停电启动发电机，同时停止供料，再启动输送带并将速度调至最快，让工作物
尽快输出。
7、恢复供电后，断开发电机，启动所有开关，使温度升至设定温度时，才可进行代
料，断续作业。
8、特别注意回火槽，油温不可过高，否则会起火燃烧。
9、随时注意淬火后之温度。
（八）、关炉步骤:
1、确认炉内无料时再进行关炉动作。
2、关闭瓦斯开关。
3、关闭甲醇开关。
4、切断主炉加热电源。
5、炉温降至200C时，放可将输送传动马达切断。
6炉温降至200以下，放可将1、2、3、4号搅拌风扇关断。
7、炉温降至100C以下，放可将冷却水总开关关闭。
8、关闭淬火油槽所有开关。
9、关闭脱脂槽所有开关。
（600r以下）
10、关闭回火炉电热电源。
连续式热处理炉操作标准说明书
第3次修订
（九）、使用后应注意事项:
1、确定清查是否有落料，并将作业场所打扫干净。
2、注意有无挂上标示卡。
（十）故障排除:
1、如故障在2小时内能排除，必须暂停供料，降低温度，故障排除后，再升温供料。
2、若短时间内无法排除，应停炉检修后，重新开炉。
（十一）、润滑与保养:
每两星期检查风扇马达及皮带松紧。
11、 关闭回火炉一、 、四号搅拌器。
12、
开关输送网传动马达。
13、
关闭回火油槽循环泵浦传动马达。
1、 各部轴承须定期保养（至少14天打一次黄油）。
2、 传动链条及滑动轴承须14天注润滑油一次。
3、
减速机须定期更换齿轮油（第一次使用 4个月更须换一次，以后每年更换一次） 4、 发热体和保持管每季翻转180° —次，炉温应在400C 以下。
5、 发热体每半年，清除保护管内之氧化物及保护管外之碳黑。
6、
淬火油每使用一年须更换一次。
7、 定期（1个月）检查各部分电气接点及固定螺丝。
9、 前后洗净槽之喷射管，每7天需清洗一次，以免阻塞。
10、 对于处理品是淬油，且作低温回火时，回火炉需每
15-20天将炉温升至400C,
将残留炉内之油烟烧掉。
11、 渗碳炉每15-20天行烧煤工作一次，时间不少于 8小时。
12、 渗碳炉每30-40天气化缸前、后洗净槽需清理一次。
晋亿标准 标 题：
连续式热处理炉操作标准说明书
七、使用表单:
13
、 调质炉每生产1个月需打开清渣口，清除杂物。
14、 调质炉至少每季度需清理前后洗净槽及气化缸一次。
15、
板式交换器须每年清理一次。
16、
各部机件每使用一年须喷漆一次，以防锈蚀。
第3次修订
（一）、WE103H热处理设备点检记录表
晋亿标准标题：
连续式热处理炉操作标准说明书。
