石材幕墙设计说明
新国标《内装修》图集石材墙面设计要点说明
新国标《内装修》图集石材墙面设计要点说明为了提高我国装饰工程的设计水平,统一施工标准和方法,中国建筑标准设计研究院请中国建筑设计研究院环境艺术设计研究院组织国内数家室内设计公司,经历近两年的时间编制出版了《内装修》(03J502-1~3)。
这套新国标图集共3本,分别包含内墙装修、吊顶和楼地面三大类内装修做法。
初步解决了我国装饰装修设计无国标图集为依据的问题。
内墙石材墙面做法仅为03J502-1图集中的一小部分。
但是石材内墙面在内装工程中,尤其是在公共建筑内装工程中,占有很大的造价比例,是一单位工程中相当重要的子项工程。
目前国内还没有一套完整的相关设计规范,在现实工程中,许多项目都缺少钢骨架制作和干挂件的计算书,施工做法和构造要求不明确,有些习惯做法存在不安全隐患。
结合我国施工实际,总结近几年的施工实践经验,编制出一套安全可靠、通用可行、具有一定科学依据的内墙石材墙面做法,是行业内普遍要求。
在03J502-1图集中分别列入石材干挂、石材干粘和石材湿贴三种常用做法。
目前已有少量工程采用背栓式干挂法,虽然背栓材料和节点强度试验都已通过国家级检验机构的测定和认可,但其安装精度较适合用于墙面分缝的做法,在墙面插座开孔等细节处理上还有待进一步解决。
背栓式干挂法设计计算要求专业知识更高,此次未将背栓式干挂做法列入。
湿贴做法不作为推荐做法,只限于某些地区在卫生间等潮湿房间应用。
在有条件的情况下,还宜采用石材专用粘接剂铺贴。
石材墙面干挂做法已在国内流行多年,但一直没有相关的设计规范和专项验收规范出台,更没有专项技术标准。
在编制国标图集时,主要参照的是现行的有关设计规范,其中《金属与石材幕墙工程技术规范》(JGJ133—2001)是针对室外幕墙编写的,虽然一般内墙面高度不高,基本上不考虑风荷载的作用,但相对安装精度要求更严格,在某些构造要求方面稍严格。
如规定每块石材面积不宜大于1.2㎡,在外幕墙中为1.5 ㎡。
下面分别解释新图集的几个要点。
石材幕墙工程设计说明

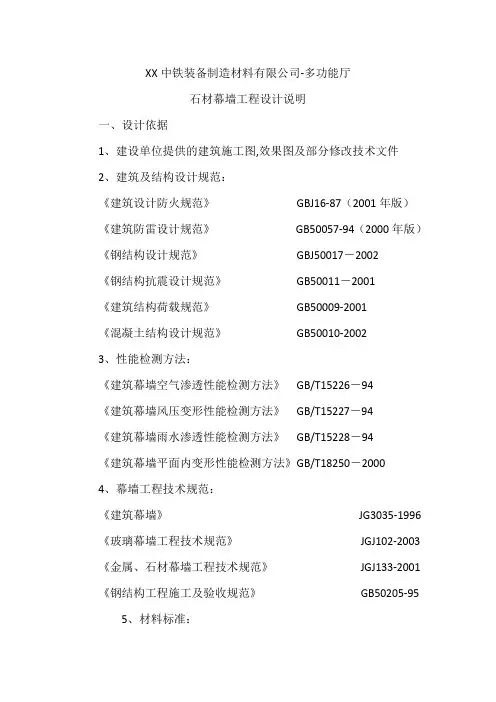

XX中铁装备制造材料有限公司-多功能厅石材幕墙工程设计说明一、设计依据1、建设单位提供的建筑施工图,效果图及部分修改技术文件2、建筑及结构设计规范:《建筑设计防火规范》GBJ16-87(2001年版)《建筑防雷设计规范》GB50057-94(2000年版)《钢结构设计规范》GBJ50017-2002《钢结构抗震设计规范》GB50011-2001《建筑结构荷载规范》GB50009-2001《混凝土结构设计规范》GB50010-20023、性能检测方法:《建筑幕墙空气渗透性能检测方法》GB/T15226-94《建筑幕墙风压变形性能检测方法》GB/T15227-94《建筑幕墙雨水渗透性能检测方法》GB/T15228-94《建筑幕墙平面内变形性能检测方法》GB/T18250-20004、幕墙工程技术规范:《建筑幕墙》JG3035-1996 《玻璃幕墙工程技术规范》JGJ102-2003 《金属、石材幕墙工程技术规范》JGJ133-2001 《钢结构工程施工及验收规范》GB50205-955、材料标准:《天然花岗岩荒料》JC204《干挂天然花岗石饰面建筑板材及其不锈钢配件》JC830.2-1998《碳素结构钢》GB700-88《低合金高强度结构钢》GB/T1591《硅酮建筑密封胶》GB14683-2003《聚硫建筑密封胶》JC483-92《建筑窗用弹性密封剂》JC485-92《幕墙用钢化玻璃与半钢化玻璃》GB17841-99《抽芯铆钉技术条件》GB12619-90《螺丝紧固件应力截面积和承截标准》GB/T16823.1-97《紧固件机械性能、自攻螺钉》GB3098.5-2000《紧固件机械性能、不锈钢螺栓、螺钉、螺柱》GB3098.5二、设计参数3、基本风压:0.55KN/㎡4、设计总高度:77.200m5、地震设防烈度:7度设防6、地面粗糙度B类地区7、年温差变化:80℃三、设计方案1.分格:板块采用横排形式,大面板块为30㎜厚毛面花岗岩板块(颜色由建设单位和设计院确定),石材面板间胶缝宽为8㎜。
石材幕墙设计说明
幕墙工程设计方案总体说明一、工程概况1.建筑特点1.1工程名称:D1#楼外墙幕墙工程1.2建设地点:*****1.3结构类型:剪力墙结构1.4工程总包:2.工程范围:2.1石材幕墙:厚度为25mm。
二、设计依据及采用规范(一)设计依据1.基本风压值:W=0.65KN/m2。
2.地震设防:7度。
3.地区粗糙度:B类。
4.招标单位提供的图纸。
(二)设计依据及采用规范1.幕墙设计规范(1)《玻璃幕墙工程技术规范》JGJ102-2003(2)《金属、石材幕墙工程技术规范》JGJ133-2001(3)《建筑幕墙物理性能分级》GB/T15225-94(4)《建筑幕墙空气渗透性能测试方法》GB/T15226-94(5)《建筑幕墙风压变形性能测试方法》GB/T15227-94(6)《建筑幕墙雨水渗透性能测试方法》GB/T15228-94(7)《予埋件设计规范》GB50009-2001(8)《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85(9)《预应力筋用锚具、夹具和连接器》GB/T14370(10)《建筑钢结构焊接技术规程》JGJ81-2002(11)《钢结构高强度螺栓连接设计、施工及验收规程》JGJ82-91 2.建筑设计规范(1)《建筑结构荷载规范》GB50009-2012(2)《建筑设计防火规范》GB50016-2006(3)《高层民用建筑设计防火规范》GB50045-95(4)《建筑物防雷设计规范》GB50057-2010(5)《建筑抗震设计规范》GB50011-2010(6)《民用建筑热工设计规范》GB50176-93(7)《民用建筑隔声设计规范》GB50118-2010(8)《建筑装饰工程施工及质量验收规范》GB50210-2001(9)《玻璃幕墙工程质量检验标准》JGJ/T139-2001、J139-2001 3. 胶类规范(1)《硅酮建筑密封胶》GB/T14683-2003(2)《建筑用硅酮结构密封胶》GB16776-2005(3)《聚硫建筑密封胶》JC483-2006(4)《中空玻璃用弹性密封剂》JC/T486-2001(5)《石材幕墙接缝用密封胶》JC/T883-2001(6)《幕墙玻璃接缝用密封胶》JC/T882-20014.钢材规范(1)《钢结构设计规范》GBJ50017-2003(2)《碳素结构钢》GB/T700-2006(3)《优质碳素结构钢技术条件》GB699-88三、设计说明(一)分格设计本工程建筑幕墙的分格设计,基本按照设计师原分格进行设计,以保证整个建筑的整体风格不变。
石材幕墙设计说明
石材幕墙设计说明一、设计原则1.结构安全:石材幕墙设计需满足强度、刚度和稳定性的要求,确保幕墙在不同环境和负载条件下的安全性。
2.细节处理:幕墙的边角和连接处需要细致处理,确保隐蔽和开放配合不会出现裂缝、渗漏或变形等问题。
3.界面处理:石材与其他材料的接缝位置需要精细处理,使其达到无缝的效果,提升整体外观和质感。
4.防水性能:幕墙设计需要考虑水密性和防水性能,采取合适的防水措施,确保墙体和内部建筑结构的安全。
5.施工可行性:设计时需要考虑施工工艺和工艺流程,确保施工简单、高效,并方便后期维护和更新。
二、石材选择1.石材种类:根据建筑风格和设计要求,可以选择大理石、花岗岩、砂岩等不同种类的石材。
2.石材质量:石材的质量直接影响到幕墙的美观度和使用寿命,需选择质量好、强度高的石材。
3.石材颜色:根据建筑整体风格和设计要求,选择适合的石材颜色,使幕墙与整体建筑相协调。
4.石材纹理:选择具有美观纹理的石材,以增加幕墙的层次感和质感。
三、构造设计1.支撑结构:根据幕墙重量和外部荷载要求,选择合适的支撑结构,如钢框架、铝合金构架等。
2.悬挂系统:选择合适的悬挂系统,以确保石材稳固地固定在支撑结构上,并满足建筑抗风要求。
3.石材连接:石材之间的连接可采用不同方式,如干挂、插接等,确保连接牢固、和谐。
4.保温和隔热层:为提升石材幕墙的保温性能,需在幕墙内部添加隔热和保温材料。
四、施工工艺1.凿孔:根据设计要求,在石材上打孔以便进行悬挂或插接等工艺,需注意避免石材破裂。
2.上胶:在石材背面涂抹粘合剂,使石材在幕墙上固定牢固。
3.砂浆粘贴:将石材贴合于砂浆层上,通过压实、捣实等方式,确保固结牢固。
4.清洗和保护:施工完成后,对幕墙表面进行清洗和保护,确保幕墙的美观和长久使用。
五、维护和更新1.日常维护:定期对石材幕墙进行清洗和检查,确保外观整洁和石材没有损坏。
2.石材更换:如石材出现损坏或老化,及时更换,保持外观和功能的完整。
SYJS石材幕墙的开放式设计说明
开放式结构源于国外,现在国外的欧式建筑也绝大多数为开放式。
对于开放式设计这种理念,也正被越来越多的国内建筑师所接受,人们看好的不只只是这种理念的本身,而是这种理念给建筑设计所带来的一场革新,以及给建筑维护所带来的一种更大的科学性和可靠性。
之所以采用开放式结构,主要其有以下优点:
♦在感觉上,板缝有深度,装配感和立体感强,外饰效果好。
♦由于不使用密封胶,无硅油渗出,外表不吸附灰尘,因而无污染现象。
♦利用呼吸原理,增加空气流通,减少潮气和冷凝水的产生,减少内部热应力,利于保证结构。
♦施工中,打胶工艺对气候的依赖性很大,且受人为因素的影响较大,因而施工质量难以控制。
而开放式结构不需此工序,因
而就不存在这种质量弊病。
本工程石材幕墙的开放式结构,是在接缝处不打密封胶,空气通过板缝可与板内空间形成对流。
背部采用披水板与保温棉对板材和主体进行隔离,主体、龙骨均在保护之中。
另外,对于开放式结构中有些部件能够在外面看见的问题,我们也进行了考虑,对于内部可视部件均进行涂黑处理,远视效果为阴影,达到外视效果的统一。
石材幕墙主龙骨的设计规范及要求
石材幕墙主龙骨的设计规范及要求石材幕墙主龙骨(钢架、立柱)比较适宜的材料主要是碳素结构的槽钢、矩形钢管,其次是其他合金材料,根据工程项目的实用性和可操作性,大部分以碳素钢材为主。
其中Q235含碳适中,综合性能较好,强度、塑性和焊接等性能得到较好配合,用途最广泛。
Q代表钢材的屈服度,后面的235就是指钢材的屈服值在235左右。
其实也会随着钢材的厚度的增加而使其屈服值减小。
① 矩形钢② 角钢③ 槽钢石材幕墙立柱材料截面主要受理部位的壁厚,应根据计算确定,但材料主受力部位最小厚度应该符合下列规定:1、立柱截面主要受力部位的有效壁厚不应小于3mm;2、当采用螺纹螺钉或者螺栓受力连接时,连接部位的截面壁厚也应根据计算确定;3、偏心受压的立柱,截面翼缘的宽厚比有两种情况,请看下图示意:① 开放型截面自由挑出部分,要求b/t≤15② 截面封闭部分,要求b/t≤154、当需要上下两根或者多根立柱对接时,中间对接处应有不小于15mm的缝隙,并应采用芯柱连接,芯柱的长度需要满足立柱变形位移要求,芯柱与立柱应紧密接触,同时芯柱与下柱之间应采用不锈钢螺栓连接。
5、立柱一般采用螺栓与角码连接,再通过角码与幕墙埋件或者钢构件连接。
当采用螺栓连接时螺栓直径不应小于10 mm,连接螺栓应按现行国家标准《钢结构设计规范》(GB50017-2013)进行承载力计算。
立柱与角码采用不同金属材料时应采用绝缘垫片分隔。
当立柱与角码采用同一种碳素结构钢材时,宜采用焊接方式连接。
6、立柱与主体结构的连接根据不同的楼层高度可每层设一个支撑点,也可设两个。
当立柱为铝合金材料时,要注意下支点角码的构造应设计成平行于结构墙面的长圆孔,满足立柱温度变形要求;实体墙面上,支撑点可加密。
7、每层设一个支点时,立柱应按简支单跨梁或者铰接多跨梁计算;每层设两个支承点时,立柱应按双跨梁或者双支点铰链多跨梁计算。
8、立柱上端应悬挂在主体结构上,宜按照偏心受拉构件进行设计,在计算时应充分考虑石材幕墙板材、结构立柱、结构横梁的重量荷载。
花岗岩石材幕墙施工方案
花岗岩石材幕墙施工方案花岗岩石材幕墙采用25mm灰黄色花岗岩,装饰带的石材采用光面花岗岩,而其它大面的石材采用火烧板花岗岩,充分利用花岗岩光面的精制与火烧后的粗制感觉,给人以视觉上的享受。
石材开槽使用专用定位切孔器,不使用普通的石材切割锯,以此来保证切口尺寸、深度、宽度一致,方便现场安装,保证工程质量。
竖向龙骨采用8#热镀锌槽钢,横向5#热镀锌角钢,连接件采用蝴蝶结不锈钢干挂件,石材的连接采用开短槽的及云石AB胶嵌缝的连接形式,折中施工工艺简单、方便、连接结构可靠,还有利于实现立面的干挂效果。
石材安装时,连接件安装要牢固、平直无翘曲变形,石材与连接件联接牢固,无松动现象,石材安装平面应平整,接缝平直、宽度一致,填嵌结构胶要饱满、密实、光滑平整,施工时要防止气泡的出现,滴水线要顺直,流水坡向正确。
石材与挂件之间加柔性连接件,以消除由于温差变形而产生的应力集中现象。
施工要点及注意事项:A水平龙骨必须水平,否则影响板缝不平,用水准仪控制并放线。
B装板时应按板型编号安装,必须轻拿轻放,严防掉角崩边。
C凡是遇有水管电线或其他物品封闭,必须作特殊标志和处理,避免拆板返工。
D严禁电焊作业在挂板上方施工,避免损坏石材表面,或采取有效遮挡措施。
E石材在堆放及施工中应做好防护,避免石材污染变色,严禁用稻草帘、草绳包装覆盖,并派专人看护。
横明竖隐框玻璃幕墙A、材料选用及特点材料是保证幕墙质量和安全的物质基础。
幕墙所使用的材料,概括起来基本上可分为四大类,即:骨架材料、面材、密封填缝材料、结构粘结材料。
在实际应用中,我们不仅要保证幕墙材料能满足建筑的外视效果,满足其强度、钢度符合要求(安全性),要有足够的耐候性和耐久性,而且还要考虑其加工工艺性好、施工方便、经济适中等要求。
横竖龙骨采用150系列铝型材,外表进行氟碳喷涂,玻璃采用6(钢)+12A+6(LOW-E)中空玻璃,(镀膜在从外往内数第三层)间层玻璃采用6mm 彩铀+12A+6中空玻璃,这样既在整体上与石材的横向分格相一致,又在颜色上加以区分,体现出两个不同种类幕墙相互联系又不尽相同特点。
2-设计说明
设计总体说明一、工程概况1、项目名称:鄂尔多斯医院健检、科研、行政楼。
2、建设地点:建设用地位于鄂尔多斯市康巴什新区,康巴什新区F1—02、F1—07—1、3、总用地面积: 558400平方米4、建筑面积: 20175平方米5、建筑层数:地上裙房三层,主楼七层6、建筑高度: 30.850米(7层女儿墙顶距室外地坪高度)7、建筑防火分类为一类高层建筑,耐火等级为一级。
1、外装饰项目本工程建筑幕墙体系主要由石材幕墙、玻璃幕墙及铝板幕墙组成。
石材幕墙为25mm花岗岩,明框幕墙为双钢化(6+12A+6),3mm厚铝单板,以及上述项目的安装和保修与维护。
2、自然条件根据本建筑地理位置,采用鄂尔多斯50年一遇基本风压(ω0=0.55KN/m2),抗震烈度按7度,年温差80℃,地面粗糙度按C类进行幕墙结构设计。
我公司完全依据现行国家行业标准进行设计、制造、安装和验收,对本工程的外装饰方案设计,我们力求达到国际水准、国内一流,不仅外视效果要达到现代、独特、典雅、大气,而且还要考虑其实用和可实现性,满足建筑内部使用功能及结构要求。
3、整个立面的外装饰项目如下:(1)、干挂花岗岩幕墙结构形式:采用不锈钢托板形式。
装饰材料配置:主体钢龙骨为国标10#槽钢、5#角钢,表面热浸镀锌处理,使其强度和耐候性得到保证。
石材为福建灰麻火烧板,石材缝宽按8mm宽,挂件为5mm厚304材质不锈钢材,精度高、安装可调节,优质环氧树脂胶。
装饰部位:见立面分格图。
(2)、点式安全玻璃雨篷结构形式:采用悬挑式点式安全玻璃装饰材料配置:采用18#工字钢(表面氟碳喷涂),不锈钢驳接件,8mm +1.14pvb+8mm双钢化原色夹胶玻璃。
装饰部位:大楼南立面入口(3)、明框中空玻璃幕墙结构形式:明框玻璃幕墙装饰材料配置:主体150x60x3主龙骨、60x60x3横梁,3mm铝附框压板连接,6+12A+6双钢化中空玻璃。
结构特点:通透性、保温、隔热、隔音性能好、结构强度高。
幕墙设计说明
***幕墙工程设计说明一、工程概况1、工程名称:***幕墙工程2、工程地点:3、建设单位:4、建筑设计单位:**设计公司5、结构形式:支撑框架结构.6、建筑规模:建筑高度南翼61.5米;北翼19.473米。
7、建筑设计使用年限: 50年8、幕墙设计内容及架构形式:A.竖明横隐玻璃幕墙;B.铝单板幕墙幕墙;C.中庭采光顶屋面;D.南翼铝镁锰+铝单板屋面;E.北翼采光顶;二、设计依据1.幕墙设计的原则和依据全部幕墙工程严格遵照中华人民共和国行业标准《玻璃幕墙工程技术规范》(JGJ102-2003)《金属、石材幕墙工程技术规范》(JGJ133-2001)执行,幕墙工程的材料选用、幕墙设计加工制作安装施工及验收及维修均达到并符合中国行业标准规定的优良要求。
风压变形性能、雨水渗透性能、空气渗透性能、平面内变形性能、保温性能、隔声性能、耐撞击性能应符合国家现行产品标准的规定。
铝板及石材幕墙在风荷载标准值作用下,其型钢立柱和横梁的相对挠度不应大于L/300(L为立柱和横梁两支点的跨度)。
绝对挠度不应大于15㎜;铝合金型材的相对挠度不应大于L/180,绝对挠度不应大于20㎜。
幕墙及其边接件应具有足够的承载力、刚度和相对于主体结构的位移能力。
➢设计地区:➢基本风压值:W0=0.40KN/m2。
(50年一遇)➢基本雪压值:S0=0.30KN/m2。
(50年一遇)➢地震设防:6度。
➢地区粗糙度:A类。
➢设计年温差:80度➢幕墙设计耐火等级:二级,幕墙的防火设计应符合现行国家标准《建筑设计防火规范》GBJ50016-2014的有关规定。
防火材料应采用难燃或不燃材料。
➢幕墙设计防雷等级:二级,幕墙的防雷设计应符合现行国家标准《建筑物防雷设计规范》GBT50057-2010(2010年版)的规定。
➢幕墙保温设计:➢幕墙耐久年限:幕墙整体设计使用年限25年以上,幕墙结构设计使用年限50年。
2.幕墙设计采用的主要规范幕墙、门窗设计规范:《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规范》 JGJ133-2001《铝合金门窗工程技术规范》JGJ214-2010建筑设计规范:《公共建筑节能设计标准》 GB50189-2015《高层建筑混凝土结构技术规程》 JGJ3-2010《混凝土结构后锚固技术规程》 JGJ145-2013《混凝土结构加固设计规范》 GB50367-2013《混凝土结构设计规范》 GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑材料放射性核素限量》 GB6566-2010《建筑防火封堵应用技术规程》 CECS154:2003《建筑钢结构焊接技术规程》 JGJ81-2011《建筑工程抗震设防分类标准》 GB50223-2008《建筑结构荷载规范》 GB50009-2012《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2010《建筑设计防火规范》 GB50016-2014《建筑物防雷设计规范》 GB50057-2010《建筑物电子信息系统防雷技术规范》 GB50034-2010《防雷装置设计技术评价规范》 QX/T106-2009《冷弯薄壁型钢结构技术规范》 GB50018-2002《民用建筑设计通则》 GB50352-2005《钢结构焊接规范》 GB50661-2011《钢结构工程施工规范》 GB50755-2012《钢结构工程施工质量验收规范》 GB50205-2001铝材规范:《变形铝及铝合金化学成份》 GB/T3190-2008《建筑用隔热铝合金型材》 JG175-2011《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000《铝合金建筑型材第1部分基材》 GB5237.1-2008 《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008 《铝及铝合金彩色涂层板、带材》 YS/T431-2009《一般工业用铝及铝合金板、带材》 GB/T3880.1~3-2006 《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009《变形铝和铝合金牌号表示方法》 GB/T16474-2011金属板及石材规范:《干挂饰面石材及其金属挂件》 JC830.1、2-2005 《建筑装饰用搪瓷钢板》 JG/T234-2008《超薄天然石材复合板》 JC/T1049-2007《铝幕墙板、板基》 YS/T429.1-2000 《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-2012 《建筑幕墙用氟碳铝单板制品》 JG331-2011《外墙保温用锚栓》 JG/T366-2012《铝塑复合板用铝带》 YS/T432-2000《天然板石》 GB/T18600-2009《天然大理石荒料》 JC/T202-2011《天然大理石建筑板材》 GB/T19766-2005《天然花岗石荒料》 JC/T204-2011《天然花岗石建筑板材》 GB/T18601-2009《天然石材统一编号》 GB/T17670-2008《天然饰面石材术语》 GB/T13890-2008玻璃规范:《镀膜玻璃第1部分:阳光控制镀膜玻璃》 GB/T18915.1-2002 《镀膜玻璃第2部分:低辐射镀膜玻璃》 GB/T18915.2-2002 《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分:夹层玻璃》 GB15763.3-2009《建筑用安全玻璃第2部分:钢化玻璃》 GB15763.2-2005《建筑用安全玻璃防火玻璃》 GB15763.1-2009《中空玻璃》 GB/T11944-2002钢材规范:《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《低合金钢焊条》 GB/T5118-1995《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《碳钢焊条》 GB/T5117-2012《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-1999胶类及密封材料规范:《幕墙玻璃接缝用密封胶》 JC/T882-2001《干挂石材幕墙用环氧胶粘剂》 JC887-2001《建筑密封材料试验方法》 GB/T13477.1~20-2002 《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-2008《石材用建筑密封胶》 JC/T883-2001《中空玻璃用丁基热熔密封胶》 JC/T914-2003五金件规范:《紧固件螺栓和螺钉通孔》 GB/T5277-1985《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2010《紧固件机械性能自攻螺钉》 GB/T3098.5-2000《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997《十字槽盘头螺钉》 GB/T818-2000相关物理性能等级测试方法:《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程质量验收规范》GB50210-20013.设计及施工中应遵循的强制性条款:(1)、幕墙胶A.隐框和半隐框玻璃幕墙,其玻璃与铝型材的粘接必须采用中性硅酮结构密封胶;全玻幕墙和点支承幕墙采用镀膜玻璃时,不应采用酸性硅酮结构密封胶粘结。
绿城外墙建筑石材幕墙做法
绿城外墙建筑石材幕墙做法(值得借鉴)明源地产研究院官方微信编辑整理建筑幕墙是由面板与支承结构体系(支承装置与支承结构)组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙。
建筑幕墙常规物理性能要求:抗风压性能、水密性能、气密性能、平面内变形性能、热工性能、空气声隔声性能、光学性能、耐撞击性能、现场淋水试验、振动台抗震性能、承重力性能。
石材面板要求如下表:石材面板使用要求:(1)弯曲强度标准值小于8.0MPa的石材面板,应采取附加构造措施保证面板的可靠性。
(2)在严寒和寒冷地区,幕墙用石材面板的抗冻系数不应小于0.8。
(3)石材表面宜进行防护处理。
对于处在大气污染较严重或处在酸雨环境下的石材面板,应根据污染物的种类和污染程度及石材的矿物化学性质、物理性质选用适当的防护产品对石材进行保护。
(4)石材面板安装到位后,横向构件不应发生明显的扭转变形,板块的支撑件或连接托板端头纵向位移应不大于2mm。
(5)相邻转角板块的连接不应采用粘结方式。
石材幕墙的可维护性要求:石材幕墙的面板宜采用便于各板块独立安装和拆卸的支承固定系统,不宜采用T型挂装系统。
一、干挂石材做法干挂石材节点施工工艺说明:(1)所有骨架钢材需热镀锌处理。
(2)挂扣件扁钢及螺栓需热镀锌处理或为不锈钢挂件。
(3)焊缝必须饱满牢固。
(4)钢架焊接处必须除锈后涂刷两道防锈漆然后涂银粉漆处理。
(5)膨胀螺栓抗拔要求必须符合规范和设计要求。
(6)石材短槽必须机械开槽,保证槽缝宽度符合设计要求,严禁现场手提切割机开槽。
(7)不离缝石材板缝需夹胶和座胶时横竖缝内的胶浆必须饱满完整。
(8)石材板面需打胶时,胶缝宽窄必须一致,胶缝边缘平滑挺直无毛边。
(9)干挂石材厚度为25mm时,单块板平方面积不宜大于1平方米。
(10)干挂石材厚度大于25mm时,单块板平方面积不宜大于1.5平方米。
说明:(1)室外花岗岩最低处必须低于室外地坪50,预防室外地面沉降时花岗岩露边;(2)槽钢离开硬性地面20~30mm。
石材幕墙设计总说明
xxxx石材幕墙工程设计总说明一·本方案设计适用于xxxx外装饰幕墙工程二·设计依据1) xxxx设计研究院建筑设计图纸2) 《金属与石材幕墙工程技术规范》JGJ133-20013) 《建筑结构荷载规范》GB50009-2001(2006 版)4) 《钢结构设计规范》GB50017-20035) 《高层民用建筑设计防火规范》GB50045-1995(2005 年版)6) 《建筑防雷设计规范》GB50057-1997(20005年版)7) 《钢结构设计规范》GB50017-20038) 《石材用建筑密封胶》GB/T23261-20099) 《建筑幕墙》GB/T21086-200710) 《天然板石》GB/18600-200911) 《硅酮建筑密封胶》GB/T14683-200312) 《建筑用硅酮结构密封胶》GB16776-200513) 甲方要求三·设计荷载1) 基本风压值(MPa),根据现行《建筑结构荷载规范》GB50009-2012附表E.5中数值采用,但不小于0.3KN/m2,按重现期50年,大连地区取0.00065MPa;2) 根据国家规范《建筑抗震设计规范》GB50011-2010,大连地区地震基本烈度为:7度,地震动峰值加速度为0.15g,由于本工程是标准设防类,因此实际抗震计算中的水平地震影响系数最大值应按本地区抗震设防烈度选取,也就是取:αmax=0.12;四·主要材料和要求1·不锈钢挂件材质为SUS304(0Cr18Ni9)或1Cr18Ni9Ti。
2.钢材1) 型材、板材、管材的材质为Q235。
2) 主龙骨为63槽钢,腰厚大于等于3.5 mm,表面冷镀锌处理。
3) 次龙骨为4#角钢,腰厚大于等于3.5 mm,表面冷镀锌处理。
4) 50X70L型角钢支座表面防腐处理。
3·石材1)面板石材为甲方所指定的金钻麻,原产地巴西,光面,厚度为24mm,误差范围+-1.5mm。
鄂尔多斯设计说明
幕墙工程施工设计说明一、工程概况:1.工程名称:鄂尔多斯三江尊园C7#、C8# 楼;2.建设单位:鄂尔多斯市三江尊园房地产开发有限公司;3.工程地点:鄂尔多斯市;4.工程规模:联排别墅,地下1层、地上3层;5.结构形式:框剪结构;6.设计范围:外墙石材干挂。
二、设计依据:1.建施、结施图纸电子版;2.地面粗糙度类别:B类;3.最大幕墙标高13.250米;4.基本风压:W0=0.45KN/m2 ;基本雪压:S0=0.45KN/m2;5.抗震设防烈度:6度(设计基本地震加速度取0.05g);6.设计参考部分规范:※《建筑幕墙》——GB/T21086-2007※《建筑结构荷载规范》——GB50009-2001 (2006年版)※《金属与石材幕墙工程技术规范》——JGJ133-2001※《高层民用建筑设计防火规范》——GB50045-95(2005年版)※《建筑设计防火规范》——GB50016-2006※《建筑物防雷设计规范》——GB50057-94(2000年版)※《建筑抗震设计规范》——GB50011-2001(2008年版)※《钢结构设计规范》——GB50017-2003※《建筑抗震设计规范》——GB50011-2001(2008年版)※《硅酮建筑密封胶》——GB14683—2003*※《建筑幕墙气密、水密、抗风压性能检测方法》--GB/T15227-2007※《点支式玻璃幕墙工程技术规程》——CECS127: 2001※《公共建筑节能设计标准》——GB 50189-2005※《内蒙古自治区公共建筑节能设计标准》——DB33/1036-2007三、主要性能指标要求:1、抗风压性能抗风压变形系指建筑幕墙在与其相垂直的风压作用下,保持正常性能不发生任何损坏的能力,具体为保证幕墙的强度与刚度。
风荷载标准值按照《玻璃幕墙工程技术规范》及《建筑结构荷载规范》确定。
幕墙强度要求σ<[σ];幕墙刚度要求铝质龙骨满足相对挠度μ≤L/180,钢质龙骨满足相对挠度μ≤L/250,钢桁架满足相对挠度μ≤L/400,四边支撑玻璃的挠度限值按其短边边长的1/60采用。
幕墙施工图设计总说明
幕墙施工图设计总说明内容提要一、工程概况二、幕墙施工设计概况三、技术参数及幕墙性能设计指标四、幕墙设计原则五、主要幕墙系统设计方案说明六、幕墙性能设计指标及保证措施七、抗震设计八、防雷设计九、防火设计十、防静电设计十一、材料耐腐蚀性设计十二、幕墙工程耐久性设计十三、幕墙主要选用材料十四、幕墙施工说明十五、其它附录一:幕墙设计依据标准及技术规范书目具体内容一、工程概况1.工程名称:上善国际写字楼2.建设单位:四川上善实业有限责任公司3.设计单位:四川山鼎建筑工程设计股份有限公司;4.建设地点:位于成都市二环路天府立交出入口处,东面临人民南路四段,西面为锦绣花园,北邻桐梓林北路。
;5.建筑结构类型:本工程结构型式为型钢混凝土框架-剪力墙结构。
6. 建筑幕墙高度:建筑屋顶层高度为99.95米;7. 建筑幕墙设计使用年限:25年8.基本风压:0.30KN/m2;基本雪压:0.1KN/m2;所在地区粗糙度类型:C类。
9. 抗震设计:抗震设防烈度为7度,基本地震加速度为0.1g。
10. 主要幕墙形式:塔楼外墙面明框铝合金玻璃幕墙,塔楼外墙石材幕墙,屋顶弧形铝板造型;裙楼铝合金明框玻璃幕墙(局部为通风铝合金格栅),裙楼石材幕墙,裙楼主入口轻钢龙钢大雨篷,外包铝板;其它入口轻钢龙骨小雨篷,外包铝板;有框地弹门等二、幕墙施工设计概况本次幕墙施工设计是根据业主提供的建筑及结构图纸,结合结构安全合理的需要,在保证原建筑方案装饰效果的前提下对原建筑方案进行的深化设计。
深化方案主要从幕墙结构形式、材料选用、细部构造等方面进行深化设计,配上节点图,使整个方案设计意图更加明了,力求最大限度的达到建筑师要求的建筑装饰效果,并合理的优化了结构形式,控制工程造价。
本工程分为7个系统,具体位置详见图纸系统1:塔楼外墙面明框铝合金玻璃幕墙系统2:塔楼外墙石材幕墙系统3:屋顶弧形铝板造型系统4:裙楼铝合金明框玻璃幕墙(局部为通风铝合金格栅)系统5:裙楼石材幕墙系统6:裙楼入口轻钢龙钢大雨篷,外包铝板系统7:有框地弹门三、技术参数及幕墙性能设计指标基本风压值:W=0.30KN/m2,,基本雪压:0.1KN/m2,地区粗糙度:C类。
石材铝板幕墙设计说明
xxxxxxx项目外装修工程设计说明一、工程概况工程名称:xxxxxxx石材幕墙工程工程地点:xxxxxxxxx建设单位:xxxxxx有限公司。
建筑高度层数:地上22层,高度为88.6米。
建筑分类和耐火等级:高层厂房(车间生产加工产品为电子产品,属于可燃固体,火灾危险性分类为丙类);耐火等级为一级。
建筑结构形式为框筒结构建筑设计使用年限:50年抗震设计烈度:7度基本风压:W=0.55kN/m2基本雪压:S=0.50kN/m2地区粗糙度:C类年温度变化60℃二、设计内容1、外墙裙房石材幕墙及铝单板;三、设计依据1、设计院提供的电子版建施图、结构图。
2、按设计院立面效果所定方案。
3、国家现行的技术规范《金属与石材幕墙工程技术规范》JGJ133-2001。
4、其它相关规定及法律法规。
四、材料选用说明1、石材幕墙:1.1石材框架截面规格经计算选用:钢材材质采用Q235B,型材表面为热浸镀锌处理,立柱为8#槽钢,横框截面尺寸为50*50*4角钢。
1.2石材:25mm厚花岗岩。
2、铝单板:1.1选用国产优质铝单板,表面氟碳喷涂处理,颜色由甲方指定。
铝单板选用2.5mm厚,双面氟碳喷涂处理。
1.2龙骨主要采用钢龙骨,钢材材质采用Q235B,型材表面为热浸镀锌处理,立柱为8#槽钢,横框截面尺寸为20*50*3方管五、设计方案简述1、本施工图遵照安全可靠、造形美观、结构轻巧而稳定、节能环保、经济性好的设计原则,采用了最优的设计方案,最大限度的体现了设计师的建筑风格。
2、强度设计: 充分考虑了风荷载、地震作用、自重、温度等对幕墙的影响,设计安全系数完全满足工程的要求。
对面材、龙骨及连接系统均做了仔细计算,完全满足强度要求。
3、结构设计:a.石材幕墙结构,是采用整体挂接到幕墙龙骨上,简化现场安装工艺,大大提高安装速度,保证外立面平整,同时挂件系统与龙骨之间可实现三维调整,保证安装精度,施工工艺合理,同时龙骨体系之间的连接均焊接的方式,最大限度减少现场工作量,提高安装速度同时更加经济合理。
石材幕墙设计方案
石材幕墙设计方案石材幕墙设计方案石材幕墙是一种高级建筑幕墙材料,具有优美的外观和良好的隔热隔音性能。
下面是一个700字的石材幕墙设计方案。
设计思路:本设计方案的设计思路是通过使用石材幕墙,给建筑物增添独特的外观。
石材幕墙的材料使用天然石材,使建筑物与周围自然环境相协调。
其中,采用了大面积的透明玻璃幕墙,让建筑内部充分接触自然光线,增加室内舒适性。
设计方案:1.材料选择:选用天然石材作为石材幕墙的材料,以增加建筑物的质感和独特性。
在材料的选择上,可以采用大理石、花岗岩、石英岩等石材,确保材料的质量和耐用性。
2.结构设计:根据建筑物的结构和外观要求,设计合理的石材幕墙结构。
考虑到石材的重量和安全性,需要使用适当的支撑和连接系统,确保石材幕墙的稳定性和牢固性。
3.幕墙设计:石材幕墙的设计应符合建筑物整体风格,采用简洁大气的形式。
可以设计出特殊图案或凹凸的石材表面,提高建筑物的观赏性。
4.玻璃幕墙设计:在石材幕墙中使用透明玻璃,增加建筑物的采光性能。
根据建筑物的朝向和使用功能,设计合适的玻璃尺寸和透明度,使建筑内部充分接触阳光。
5.隔热隔音设计:在设计石材幕墙时,应考虑隔热隔音的要求。
可以在幕墙内部设置隔音材料和隔热层,提高建筑物的隔音性能和能源效益。
6.细节处理:在石材幕墙的细节处理上,要注重细节的完美性和精确性。
采用精细的连接方式和经过精心设计的细节图案,使石材幕墙的外观更加美观。
总结:以上是一个700字的石材幕墙设计方案。
通过选择适当的材料、合理的结构设计和细致的细节处理,可以打造出独特且优雅的石材幕墙。
这种设计方案不仅能够增加建筑物的观赏性,还能够提高建筑物的隔热隔音性能和舒适性。
石材铝板幕墙设计说明
xxxxxxx项目外装修工程设计说明一、工程概况工程名称:xxxxxxx石材幕墙工程工程地点:xxxxxxxxx建设单位:xxxxxx有限公司。
建筑高度层数:地上22层,高度为88.6米。
建筑分类和耐火等级:高层厂房(车间生产加工产品为电子产品,属于可燃固体,火灾危险性分类为丙类);耐火等级为一级。
建筑结构形式为框筒结构建筑设计使用年限:50年抗震设计烈度:7度基本风压:W=0.55kN/m2基本雪压:S=0.50kN/m2地区粗糙度:C类年温度变化60℃二、设计内容1、外墙裙房石材幕墙及铝单板;三、设计依据1、设计院提供的电子版建施图、结构图。
2、按设计院立面效果所定方案。
3、国家现行的技术规范《金属与石材幕墙工程技术规范》JGJ133-2001。
4、其它相关规定及法律法规。
四、材料选用说明1、石材幕墙:1.1石材框架截面规格经计算选用:钢材材质采用Q235B,型材表面为热浸镀锌处理,立柱为8#槽钢,横框截面尺寸为50*50*4角钢。
1.2石材:25mm厚花岗岩。
2、铝单板:1.1选用国产优质铝单板,表面氟碳喷涂处理,颜色由甲方指定。
铝单板选用2.5mm厚,双面氟碳喷涂处理。
1.2龙骨主要采用钢龙骨,钢材材质采用Q235B,型材表面为热浸镀锌处理,立柱为8#槽钢,横框截面尺寸为20*50*3方管五、设计方案简述1、本施工图遵照安全可靠、造形美观、结构轻巧而稳定、节能环保、经济性好的设计原则,采用了最优的设计方案,最大限度的体现了设计师的建筑风格。
2、强度设计: 充分考虑了风荷载、地震作用、自重、温度等对幕墙的影响,设计安全系数完全满足工程的要求。
对面材、龙骨及连接系统均做了仔细计算,完全满足强度要求。
3、结构设计:a.石材幕墙结构,是采用整体挂接到幕墙龙骨上,简化现场安装工艺,大大提高安装速度,保证外立面平整,同时挂件系统与龙骨之间可实现三维调整,保证安装精度,施工工艺合理,同时龙骨体系之间的连接均焊接的方式,最大限度减少现场工作量,提高安装速度同时更加经济合理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
幕墙工程设计方案总体说明一、工程概况1.建筑特点1.1工程名称:D1#楼外墙幕墙工程1.2建设地点: *****1.3结构类型:剪力墙结构1.4工程总包:2.工程范围:石材幕墙:厚度为25mm。
二、设计依据及采用规范(一)设计依据1.基本风压值:W=m2。
2.地震设防:7度。
3.地区粗糙度:B类。
4.招标单位提供的图纸。
(二)设计依据及采用规范1.幕墙设计规范(1)《玻璃幕墙工程技术规范》JGJ102-2003(2)《金属、石材幕墙工程技术规范》JGJ133-2001(3)《建筑幕墙物理性能分级》GB/T15225-94(4)《建筑幕墙空气渗透性能测试方法》GB/T15226-94(5)《建筑幕墙风压变形性能测试方法》GB/T15227-94(6)《建筑幕墙雨水渗透性能测试方法》GB/T15228-94(7)《予埋件设计规范》GB50009-2001(8)《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85(9)《预应力筋用锚具、夹具和连接器》GB/T14370(10)《建筑钢结构焊接技术规程》JGJ81-2002(11)《钢结构高强度螺栓连接设计、施工及验收规程》JGJ82-91 2.建筑设计规范(1)《建筑结构荷载规范》GB50009-2012(2)《建筑设计防火规范》GB50016-2006(3)《高层民用建筑设计防火规范》GB50045-95(4)《建筑物防雷设计规范》GB50057-2010(5)《建筑抗震设计规范》GB50011-2010(6)《民用建筑热工设计规范》GB50176-93(7)《民用建筑隔声设计规范》GB50118-2010(8)《建筑装饰工程施工及质量验收规范》GB50210-2001(9)《玻璃幕墙工程质量检验标准》JGJ/T139-2001、J139-20013. 胶类规范(1)《硅酮建筑密封胶》GB/T14683-2003(2)《建筑用硅酮结构密封胶》GB16776-2005(3)《聚硫建筑密封胶》JC483-2006(4)《中空玻璃用弹性密封剂》JC/T486-2001(5)《石材幕墙接缝用密封胶》JC/T883-2001(6)《幕墙玻璃接缝用密封胶》JC/T882-20014.钢材规范(1)《钢结构设计规范》GBJ50017-2003(2)《碳素结构钢》GB/T700-2006(3)《优质碳素结构钢技术条件》GB699-88三、设计说明(一)分格设计本工程建筑幕墙的分格设计,基本按照设计师原分格进行设计,以保证整个建筑的整体风格不变。
我公司在立面分格设计上遵照设计师的原设计分格的同时也考虑了如下因素:1.满足建筑设计效果要求。
2.考虑面材利用率及加工安装工艺性,尽量做到经济合理。
3.结构安全,采光合理。
4.考虑与室内装修窗口和天花板接口。
5.各个立面横向胶缝对齐。
(二)幕墙结构设计说明设计思想:充分体现建筑风格、结构合理、功能完善、安全可靠、好的幕墙性价比,幕墙设计坚持服务于业主、服务于社会的宗旨,以“科技”、“环保”、“节能”的设计理念,为用户和社会创造一个舒适的、现代的、高质量的生活和办公环境是我们进行幕墙设计总的构思。
我们所提供的投标文件在充分理解建筑师意图和建筑结构布置的基础上提出我们的方案设计、施工工艺和施工措施,以保证建筑师的意图完美实现。
以下是我们就本工程各种结构形式幕墙的简要说明。
石材幕墙系统石材采用不锈钢挂件,主龙骨采用8#*5热镀锌槽钢,次龙骨L50*4热镀锌角钢,面材为25mm 厚花岗岩光面石材,后置埋件采用200*150*8热镀锌钢板。
此幕墙系统具有以下优点:1.立柱与主体结构之间采用埋件与短槽钢焊接连接,通过三维调整消除主体结构施工误差的不利影响;2.本系统采用热镀锌槽钢为立柱,采用热镀锌角钢作为横梁,不仅惯性矩大,抗变形能力强,而且采购方便、成本较低,施工也很方便;3.横梁与立柱间一端通过焊接连接,不仅具有较强的传力能力和抗扭转能力,更具有较大的调节范围,适应性较好;4.“T”型不锈钢挂件具有前后调节的长圆孔,可有效地保证花岗岩幕墙表面的平整度;5.花岗岩与“T”型不锈钢挂件通过改性环氧胶粘剂可靠地粘接,此胶固化速度快(初凝30min),固化后具有一定弹性;6.本系统采用石材用建筑密封胶进行有效的密封,具有较高的密封性能;四、幕墙及建筑外窗性能设计指标及保证措施(一)抗风压性能风压变形系指建筑幕墙在与其相垂直的风压作用下,保持正常性能不发生任何损坏的能力。
建筑幕墙性能分级值(Kpa)为了确保幕墙的抗风压性能,并满足该工程地域的要求,本工程按照《玻璃幕墙工程技术规范》及《建筑结构荷载规范》对风荷载标准值进行了计算。
我们在计算时,风荷载按50年一遇设计,以确保荷载满足工程设计要求。
同时,在具体计算时,我们对幕墙所使用的型材龙骨进行验算,并使其满足相对挠度(≤L/180的要求。
另外,我们还对所有幕墙中的其它受力构件进行了详细分析和计算(详见计算书),以保证本工程幕墙在阵风袭击下不受损坏,保证安全。
本工程幕墙抗风压性能为3级。
(二)水密性能水密性能分级值(Pa)水密性能达3级。
(三)气密性能气密性能分级值(M3/建筑幕墙开启部分气密性能分级表建筑幕墙整体气密性能分级表气密性能达3级。
(四)平面内变形性能建筑幕墙平面内变形性能分级表在地震和大风作用下,建筑物各层之间产生相对位移时,幕墙构件就会产生水平方向的强制位移。
由于在验算材料强度时,已按标准取用风荷载和地震力的组合效应,在地震和大风作用下,建筑物各层之间产生相对位移时,幕墙构件就会产生水平方向的强制位移。
由于在验算材料强度时,已按标准取用风载和地震力的组合效应,另外本工程幕墙板块为浮动式连接,并且与主体实现了弹性连接,在地震或大风作用下,产生强制水平位移时,板块之间相互独立,不会造成板块间的挤压破损。
平面内变形性能为3级。
(五)耐撞击性能耐冲击性能表示幕墙对冰雹、大风时飞来物、飞鸟等撞击的能力。
建筑幕墙耐撞击性能分级表本工程玻璃采用钢化中空玻璃,有较好的耐冲击性能,石材也具有良好的耐冲击性能,耐冲击性能2级。
(六)空气隔声性能隔声性能是指通过空气传到幕墙外表面的噪声,经幕墙反射、吸收及其它能量转化后的减少量。
建筑幕墙空气声隔声性能分级表本工程采用了中空玻璃,隔声性能优异,因而隔音性能良好。
幕墙隔声性能达到2级。
(七)防火性能说明1.幕墙作为建筑物的外围护结构,是建筑重要组成部分,因此防火设计是非常重要的。
2.防火性能设计和防火等级大小,是衡量幕墙功能优良与否的一个重要指标。
根据《建筑设计防火规范》中规定:窗间墙的填充材料采用非燃烧材料,如其墙面采用耐火极限不低于1h的非燃烧材料时,其墙内填充材料可采用难燃烧材料。
①幕墙装饰材料全部是难燃或非燃烧体。
②幕墙与主体结构的连接件和预埋件外露部分均设在防火保护区内。
3.采用以上措施,耐火极限能够满足本工程的要求,为消防工作争取了时间,有效地保障人员和财产的安全。
4.本工程防火极限可达到2小时。
(八)防雷设计幕墙形成了自身的防雷体系,并与主体结构可靠接地,共同形成防雷体系。
按照《建筑防雷设计规范》(GB50057)要求,建筑物防雷设计,不仅考虑顶层雷击,还要考虑侧向雷击。
由于本工程大面积使用铝材、石材、玻璃的重要防雷建筑。
合理的防雷措施将使外饰面免受雷击,达到安全使用功能。
我公司幕墙设计中,铝板、石材幕墙采用镀锌扁铁将横框与均压环相连,接Ⅱ类防雷设计,形成不大于10×10米防侧雷网络,接地电阻小于5欧姆。
保证建筑的安全,防止雷电损害。
(九)耐腐蚀性设计在材料选择上,钢件进行了热浸镀锌处理,所用的连接件除具有一定的强度外,所有钢制零部件均进行了与其功能和位置相宜的防护处理,也具有足够的耐气候性。
如:螺钉、垫圈等附件选用不锈钢件,所有连接角码也均采取表面镀锌防腐处理,所有的密封件为耐腐蚀的非金属材料。
(十)幕墙防静电设计幕墙静电吸尘问题,经过我公司多年的研究与实践,已经在许多幕墙工程上取得了显著效果。
因为幕墙表面屯积电荷,是因为没有一个良好的电荷输出通道,只要建立一个良好的电荷流通渠道,这个问题就迎刃而解了。
在工程中我们通过面材、副框或托板、横竖龙骨直接接接以及竖龙骨与防雷系统实现可靠接地,从而从幕墙结构上,形成了可靠接地通路。
这样幕墙表面有电荷产生时,电荷就会沿着通畅的接地通路导入地下,幕墙表面就不会造成电荷屯积,避免了幕墙的静电吸尘问题。
为了减小通路电阻,竖龙骨与防雷系统中的钢带相连时做特殊处理,竖龙骨的接触处去掉氧化膜,钢带与龙骨的接触表面则进行镀锡,这样,可有效地保证接触处电阻更小。
五、材料选用说明 1、石材据建筑图纸分格和计算的要求:选用25mm 厚光面花岗岩,品种及颜色待建筑师和业主确定样品以后再定。
技术参数: 花岗石物理力学性能天然花岗石板材的尺寸允许偏差天然花岗石板材平面度允许极限公差天然花岗石板材的角度允许极限公差 天然花岗石板材正面外观缺陷规定我司所选用的石材的质量等级均为优等品。
2、钢材、五金件及紧固件钢材采用国产优质Q235钢,需焊接的钢转接件等采用Q235B钢。
钢件表面采用热浸镀锌或无机富锌涂料处理或采用其他有效的防腐措施。
不锈钢螺栓采用奧氏体不锈钢A2-70。
不锈钢材料采用奧氏体不锈钢0Cr17Ni12Mo2(316不锈钢,用于室外)、奧氏体不锈钢1Cr18Ni9(304不锈钢,用于室内)。
钢材的强度钢材的强度设计值应符合下表要求: N/mm2不锈钢螺栓连接的强度不锈钢螺栓连接的强度设计值应符合下表: N/mm2焊缝的强度焊缝的强度设计值应符合下表: N/mm2钢材表面热浸镀锌层未经离心处理的镀层厚度应符合下表:使用国际一线品牌厂家的结构胶和密封胶, 符合国标《建筑用硅酮结构密封胶》GB16776-97和《硅酮建筑密封胶》GB/T14683-2003性能标准。
建筑幕墙使用的硅酮结构密封胶必须为常温固化双组份,硅酮建筑密封胶必须为中性固化胶,不得使用已过期的产品。
在使用密封胶时,一定要严格遵守材料制造商关于产品使用及接缝尺寸限制的书面说明。
密封胶的颜色需事先经建筑师同意方可采用。
结构胶和密封胶与相接触的材料应有相容性试验报告。
硅酮结构密封胶应符合以下性能要求:项目技术指标邵氏硬度 34~35度极限黏结拉伸强度≥mm2延伸率(哑铃型) ≥100%黏结破坏(H型试件) 不允许内聚力(母材)破坏率 100%剥离强度(与玻璃、铝) ~mm(单组份)撕裂强度(B模) mm抗臭氧及紫外线拉伸强度不变耐热性 150℃热失重≤10%流淌性≤完全固化后的变位承受能力 %≤δ≤ 50%硅酮建筑密封胶必须符合以下性能要求:项目技术指标密度±cm3挤出性≥80mL/min适用时间≤3h表干时间≤6h完全固化时间≤14d下垂度(N型) 0mm低温柔性-30℃邵氏硬度≥ 26极限拉伸强度≥撕裂强度≥ mm定伸黏结性(定伸160%)黏结和内聚破坏面积≤5%热水循环后定伸黏结性(定伸160%)黏结和内聚破坏面积≤5%水、紫外光照射后定伸黏结性(定伸160%)黏结和内聚破坏面积≤5%六、安装施工1、图中尺寸标注的单位图中尺寸标注的单位为毫米,标高的标注单位为米,角度的标注单位为度。
