法插入图块的操作步骤如下。
从项目列表窗口或“查找”对话框中用鼠
标右键选取要插入的图块，按住鼠标右键将其
拖动到当前图形中后松开，从弹出的快捷菜单 中选取“插入为块”命令，如图10所示。此 时将打开“插入”对话框，后面的操作与插入 图块相同。
图10 快捷菜单
② 项目列表窗口：用于查看打开图形和 其他图形中的内容。 ③ 预览窗口：用于显示所选图形文件的 预览图像。 ④ 说明窗口：用于显示所选图形文件的
说明文字。
（2）“打开的图形”选项卡
“打开的图形”选项卡用于在树状视图窗口中 显示当前AutoCAD的所有图形，同样包括4个 窗口，意义同前。
（3）“历史记录”选项卡

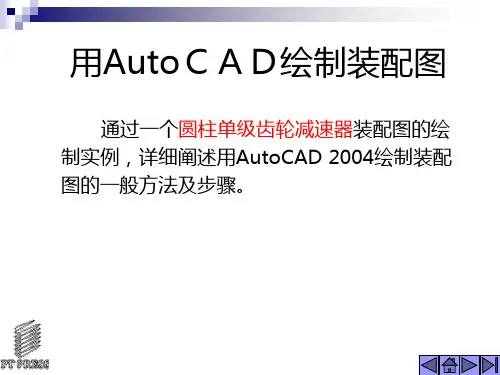

用AutoＣＡＤ绘制装配图
通过一个圆柱单级齿轮减速器装配图的绘 制实例，详细阐述用AutoCAD 2004绘制装配 图的一般方法及步骤。
1 装配图的一般绘制过程 2 装配图的绘制方法及绘图实例
１ 装配图的一般绘制过程
装配图的绘制过程基本与绘制零件 图相似，同时又有其自身的特点。装配 图的一般绘制步骤如下。 （1）建立装配图模板。 （2）绘制装配图。 （3）对装配图进行尺寸标注。
图4 插入“箱盖”零件图块
绘图顺序：
箱座：主视图，俯视图
输入轴装配线 输出轴装配线
俯视图：
主视图： 通气器装配线 油面观察窗装配线 油塞装配线 螺栓联接装配线
圆锥销联接装配线
尺寸标注、技术要求
编写零件序号
填写明细表、标题栏
2.3 零件图形文件插入法
在AutoCAD中，可以将多个图形文件用插 入块命令 INSERT ，直接插入到同一图形中， 插入后的图形文件以块的形式存在于当前图形 中。因此，可以用直接插入零件图形文件的方 法来拼绘装配图，该方法与零件图块插入法极 为相似，不同的是默认情况下的插入基点为零 件图形的坐标原点（ 0 ， 0 ），这样在拼绘装 配图时就不便准确确定零件图形在装配图中的
（2）插入“块”或带基点复制“块”
用插入块命令INSERT，或者选择“插 入”→“块（B）…”命令，先将箱座的主视 图和俯视图复制到新文件中，注意保证主、俯
视图长对正。然后按装配线上零件的装配顺序
依次插入创建的零件图块，如图4所示。如果 零件图块的比例与装配图的比例不同，则需要 设定零件图块插入时的比例，以满足装配图的 要求。
幅尺寸分别与0号、1号、2号、3号和4号图形
的图幅相对应。
根据AutoCAD 2004提供的样板文件创建新图形
文件后，AutoCAD 2004一般情况下要显示出布局
（但选择样板文件acad.dwt或acadiso.dwt除外）。 例如，用户以样板文件Gb_a1-Named Plot Styles创 建新图形文件后，通过绘图窗口的选项卡可以看出， 布局名称为“Gb A1标题栏”。AutoCAD 2004的布 局主要用于打印图形时确定图形相对于图纸的位置， 但在绘图过程中，还需要切换到模型空间，这时只需 要单击选择“模型”选项卡。
图3 “选择样板”对话框
注： 在AutoCAD 2004提供的样板文件中，
以 Gb_ax （ x 为从 0 到 4 的数字）开头的样板文
件为基本符合我国制图标准（其中包括图幅、 标题栏、文字样式和尺寸标注样式的设置等） 的 样 板 文 件 ， 其 中 以 Gb_a0 、 Gb_a1 、 Gb_a2、Gb_a3和Gb_a4开头的样板文件的图
2.2 零件图块插入法
用零件图块插入法绘制装配图，就是将组
成部件或机器的各个零件的图形先创建为图块，
然后在按零件间的相对位置关系，将零件图块
逐个插入，拼绘成装配图的一种方法。下面是
用该方法绘制齿轮减速箱装配图的具体步骤。
1．创建零件图块
（1）绘制零件图
用AutoCAD绘制零件图的方法绘制组成单 级圆柱齿轮减速器的各零件的零件图，分别为 箱坐、箱盖、齿轮轴、齿轮、透盖和轴承端盖 等零件图。
“历史记录”选项卡用于在树状视图窗口中显 示用户曾编辑过的图形，仅包括一个树状视图 窗口。
（4）“联机设计中心”选项卡
通过联机设计中心可以访问Internet上
数以千计的预先绘制的符号、制造商信
息以及内容集成商站点。
2．利用AutoCAD设计中心打开图形文件
在 AutoCAD 设计中心中，双击图形文件只
2．由零件图块拼绘装配图 （1）新建文件
直接输入命令：NEW↙或者单击“标准”工具栏 中的 “”按钮，打开“选择样板” 对话框，如图3所示。从中选择前面建立的样板文件， 如选择“acadiso”，单击“确定”按钮，设置图层， 画出A1图纸的图幅及图框，绘制标题栏及明细表，保 存。即可在此基础上绘制图形了，绘制完后将图形 以.dwg为扩展名保存图形。
（ 4 ）编写零、部件序号。用快速引线标注命令 QLEADER绘制序号指引线及注写序号。 （5）绘制并填写标题栏、明细栏及技术要求。
（6）保存图形文件。
２ 装配图的绘制方法及绘图实例
利用AutoCAD绘制装配图可以采用的主要方法有：
根据零件图直接绘制；
零件图块插入法，
零件图形文件插入法；
利用设计中心拼画装配图等 下面将结合图2所示的单级圆柱齿轮减速器装配图的 具体绘制过程，分别介绍几种绘制方法。
工具栏 选项卡
树状突切换 窗口
项目列表 窗口
预览窗口 标题栏 说明窗口 存储路径
图5 “设计中心”窗口
（1）“文件夹”选项卡
“文件夹”选项卡用于在树状突切换窗口 中显示本地及网络驱动器中的资源文件，共包 括以下4个窗口。
① 树状突切换窗口：
用树形目录显示本地和网络驱动器中的文件、 文件夹及图形组件等内容。
方法1 ：采用“默认比例和旋转角”方式插入 图块，采用该方法插入图块的操作步骤如下： 从项目列表窗口或“查找”对话框中选择 要插入的图块，按住鼠标左键将其拖动到当前 图形中，系统将比较图形和插入图块的单位， 根据两者之间的比例对图块进行自动缩放。例 如，插入图块的单位为mm，而当前图形的单 位为 cm ，则系统自动将插入图块的单位转换 为cm，然后将其插入到当前图形中。
习题集 p99
图1 齿轮减速箱分解图
▼
31
图２单级圆柱齿轮减速箱
End
▼
２.1 直接绘制装配图
对于一些比较简单的装配图，可以直接利 用 AutoCAD 的二维绘图及编辑命令，按照手工绘 制装配图的绘图步骤将其绘制出来，与零件图的 绘制方法一模一样。在绘制过程中，要充分利用 “对象捕捉”及“正交”等绘图辅助工具以提高 绘图的准确性，并通过对象追踪和构造线XLINE来 保证视图之间的投影关系。这种绘制方法不适于 绘制如图2所示的复杂的图形。因此，这种方法在 绘制装配图时很少用到。
能打开下级目录树，如果要通过设计中心在绘图
区打开图形文件，用鼠标右键单击在项目列表窗
口中欲打开的图形文件，然后从弹出的快捷菜单 中选择“在应用程序窗口中打开”命令，即可将 所选图形文件在绘图区打开。
例如，要打开如图6-7所示的项目列表 窗口中的1-02.dwg箱盖图形文件，只要 用鼠标右键单击1-02.dwg图形文件，弹
的图形便插入到绘图区。打开“对象捕捉”功
能，方法同上，依次将其他零件图块插入到绘
图区适当位置，即可完成装配图的拼绘。
③ 用创建块命令WBLOCK，依次将零件图形定义 成块。 为了保证零件图块拼绘成装配图后各零件之间的 相对位置和装配关系，在创建零件图块时，一定要 选择好插入基点。为了便于将零件图块拼绘成装配 图，一个零件的一组视图可以根据需要分别创建为 多个图块，如箱座零件图中，主、俯视图就可创建 为两个图块。
因此，系统提示的内容与执行的插入图 块命令相同。如图8所示，如果想把K107.dwg图形文件插入到1-11轴芯所在 的绘图区，只要按上述步骤操作，就可
以得到如图9所示的图形。
图 要 插 入 的 图 形 文 件
8
图 插 入 图 形 文 件 到 绘 图 区
9
4．利用AutoCAD设计中心插入图块 通过AutoCAD设计中心，可以直接插入其 他图形文件中定义的图块，但一次只能插入 一个图块。图块被插入到图形中后，如果原 来的图块被修改，则插入到图形中的图块也 随之改变。 AutoCAD 设计中心提供了以下两 种插入图块的方法。
位置。
为保证图形插入时能准确、方便地放到正 确的位置，在绘制完零件图形后，应首先用定 义基点命令 BASE 设置插入基点，然后再保存 文件，这样在用插入块命令 INSERT 将该图形 文件插入时，就以定义的基点为插入点进行插 入，从而完成装配图的拼绘。
2.4 利用设计中心拼绘装配图
AutoCAD设计中心（AutoCAD Design Center，ADC）为用户提供了一个直观、高效和集 成化的图形组织和管理的工具，它与Windows资源 管理器类似。用户利用设计中心，不仅可以方便地 浏览、查找、预览和管理AutoCAD图形、块、外部 参照及光栅图像等不同的资源文件，而且可以通过 简单的拖放操作，将位于本地计算机、局域网或因 特网上的块、图层和外部参照等内容插入到当前图 行中。
出如图6-8所示的快捷菜单，选择“在应
用程序窗口中打开”命令，就得到如图
6-3所示的箱盖零件图。
图 6 选 项
3．利用AutoCAD设计中心插入图形文件 利用AutoCAD设计中心，可以将已有图形文 件，作为图块插入到当前图形中。只要单击 在项目列表窗口中欲打开的图形文件，按住 鼠标左键将其拖动到绘图区后松开，此时系 统会出现提示信息，由于图形文件是作为图 块插入到当前图形中的，
1．进入AutoCAD设计中心
选择“工具”→“设计中心”命令，或在 “标准”工具栏中单击“设计中心”按钮， 或直接输入ADCENTER命令，都可以打开 “设计中心”窗口，如图5所示。
“设计中心”窗口包括 4 个选项卡：“文件夹”、 “打开的图形”、“历史记录”和“联机设计中 心”。这些选项卡中各自的功能选项如下。
