张力式电子围栏方案引言电子围栏是一种用于安全防护的技术,它通过使用电子信号监测和报警系统来保护特定区域免受入侵者的侵入。

张力式电子围栏方案是一种常见的电子围栏方案,本文将详细介绍张力式电子围栏方案的原理、设计和实施。

原理张力式电子围栏方案基于张力传感器技术来检测围栏的张力变化。

张力传感器通常是由传感器和配套的信号处理电路组成。

在张力式电子围栏方案中,围栏上方悬挂有一根或多根张力传感器。

当围栏受到外力作用时,会引起传感器中测量到的张力值发生变化。

传感器将这个变化的张力值转换为电信号,并通过信号处理电路进行放大和滤波处理。

设计和实施1. 系统设计张力式电子围栏方案的系统设计主要包括传感器选择、信号处理电路设计和报警系统设计等。

1.传感器选择:在选择张力传感器时,需要考虑围栏的材料、长度和所需的测量范围。

常用的张力传感器包括应变传感器、压电传感器和光纤传感器等。

2.信号处理电路设计:信号处理电路的设计旨在将传感器输出的微弱电信号放大,并进行滤波处理,以提高信号的稳定性和准确性。

3.报警系统设计:报警系统是电子围栏方案中的核心部分。

当传感器检测到围栏受到外力作用使得张力发生变化时,报警系统将触发报警信号,通知安全人员进行相应处理。

2. 实施步骤张力式电子围栏方案的实施可以按以下步骤进行:1.安装围栏:首先,需要根据所需的安全防护范围确定围栏的长度和形状。

然后,根据实际情况选择围栏材料和固定方式,进行围栏的安装。

2.安装传感器和信号处理电路:在围栏上方悬挂选择好的传感器,确保它们能够检测到围栏的张力变化。

然后,将传感器与信号处理电路连接起来。

3.配置报警系统:根据实际需求,配置报警系统的触发条件和报警方式。

可以选择声光报警、短信通知或联动监控系统等方式。

4.调试和测试:完成安装和配置后,进行系统的调试和测试。

通过模拟张力变化,检查系统的响应速度和准确性,并进行必要的调整和优化。

5.运行和维护:在系统正常运行后,定期检查和维护围栏、传感器和信号处理设备,确保其始终处于良好的工作状态。

张力式电子围栏方案

张力式电子围栏方案

方案编号:张力式电子围栏V3系列设计方案一、概述张力式电子围栏是一种防止人体攀爬、翻越的物理围栏和感知攀爬、拉压、剪断、破坏物理围栏企图入侵的机电装置的集合体,是一种新型周界防范入侵报警系统。

由张力探测器和总线通信模块、张力探测模块和防区控制主机以及张力线、控制杆、受力杆、支撑杆、弹簧、万向支架、万向轴承支架、紧固螺母等组成。

张力式电子围栏由于采用全新的探测方式和先进的信号处理方法,确保环境的变化引起的张力变化不会超出报警上限和下限值,彻底改变了以往周界安防探测器环境适应性差、易误报的缺点。

因此,张力式电子围栏可以在风霜、雨雪、浓雾、沙尘、高温、低温等严酷环境下始终忠于职守,全天候稳定可靠的工作。

张力式电子围栏加上电源线、报警信号传输控制设备、电源控制器、报警控制中心设备即可构成一种新型周界防范入侵报警系统——张力式电子围栏入侵报警系统。

张力式电子围栏的适用范围张力式电子围栏既可适用于普通住宅小区、别墅住宅区的周界安全防范,也可适用于企事业单位、工厂、仓库、变电站、水厂、电厂、学校,司法系统的看守所、监狱,以及机场、军事基地、政府机构、重点文物保护单位等场所。

凡需要具有周界安全防范和周界防入侵报警的所有场所均可使用张力式电子围栏。

尤其适用于既有周界安全防范需求,又希望周界安全防范设施与周围环境、景观、绿化和谐协调的场合。

二、张力式电子围栏的组成张力式电子围栏由防区探测围栏、报警控制设备、传输线路等3部分组成。

防区探测围栏部分有张力探测器模块、张力控制主机、支架、张力线、收紧器等部件组成。

张力探测模块是根据电子围栏的张力特征,对于攀爬、拉压、剪断电子围栏企图入侵作出响应产生报警信号的装置。

张力控制主机是根据电子围栏的张力特征,感知由于攀爬、拉压、剪断电子围栏企图入侵所引起的电子围栏状态的变化,并把该状态变化转换成电信号的设备。

张力探测模块和防区控制主机配套使用,可产生报警信号。

报警控制设备有地址码模块、报警主机以及直流电源、控制键盘、电子地图等设备构成。

张力电子围栏施工方案

张力电子围栏施工方案

张力电子围栏施工方案1. 引言张力电子围栏是一种高效、安全的围栏系统,通过感应器和电压刺激,实现对围栏区域的监控以及防护功能。

本文档将介绍张力电子围栏的施工方案。

2. 施工准备在开始施工之前,需要准备以下材料和设备:•张力电子围栏设备包括围栏感应器、电压刺激器、控制器等;•施工工具包括钢筋刷、电钻、螺丝刀、螺丝扳手、铁锤等;•施工材料包括电子围栏线缆、固定螺栓、围栏支架等。

3. 施工步骤本章将详细介绍张力电子围栏的施工步骤。

3.1 安装围栏支架首先,确定围栏的布局,并使用螺丝刀和螺丝扳手将围栏支架固定在地面上。

围栏支架通常是由金属材质制成,具有较强的耐压能力。

3.2 安装围栏感应器在围栏支架固定完毕后,根据围栏布局确定感应器的位置。

使用电钻和螺丝扳手将感应器安装在围栏支架上,确保其稳固可靠。

3.3 连接电子围栏线缆将电子围栏线缆连接到感应器的接线端口上。

根据线缆规格,采用正确的接线方式连接线缆,确保连接牢固。

3.4 安装电压刺激器在围栏感应器连接电子围栏线缆之后,将电压刺激器安装在围栏线缆的末端。

电压刺激器负责为围栏提供电压刺激信号。

3.5 连接控制器在电压刺激器安装完毕后,将围栏线缆连接到控制器上。

控制器是整个电子围栏系统的核心,负责对感应器和电压刺激器进行控制和管理。

3.6 调试和测试在完成围栏的安装后,进行电子围栏系统的调试和测试。

确保感应器、电压刺激器和控制器之间的连接正常,并可以正常工作。

4. 施工注意事项在进行张力电子围栏的施工过程中,需要注意以下事项:•施工人员应具备一定的电子设备安装和调试经验;•施工过程中,应严格按照操作手册和安装指南进行;•电子设备的安装位置应合理,确保围栏的安全性和有效性;•保持施工现场的整洁和安全,避免因施工导致的意外伤害;•在调试和测试过程中要认真记录和分析数据,确保围栏系统的正常运行。

5. 总结本文档介绍了张力电子围栏的施工方案,包括施工准备、施工步骤、施工注意事项等内容。

智能化张力围栏系统技术方案

智能化张力围栏系统技术方案

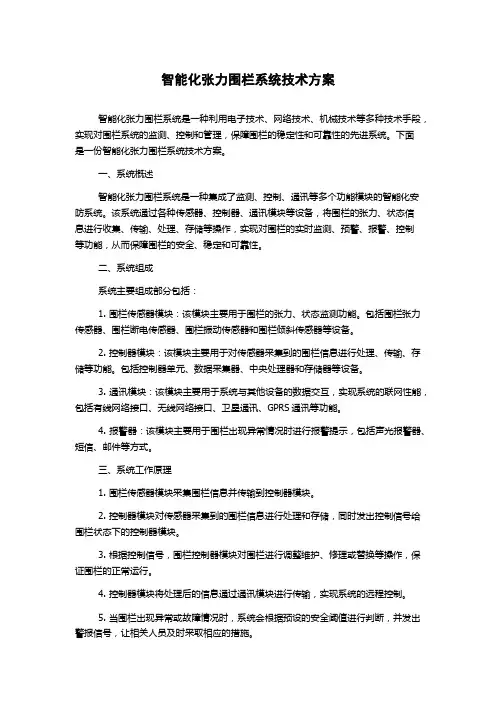

智能化张力围栏系统技术方案智能化张力围栏系统是一种利用电子技术、网络技术、机械技术等多种技术手段,实现对围栏系统的监测、控制和管理,保障围栏的稳定性和可靠性的先进系统。

下面是一份智能化张力围栏系统技术方案。

一、系统概述智能化张力围栏系统是一种集成了监测、控制、通讯等多个功能模块的智能化安防系统。

该系统通过各种传感器、控制器、通讯模块等设备,将围栏的张力、状态信息进行收集、传输、处理、存储等操作,实现对围栏的实时监测、预警、报警、控制等功能,从而保障围栏的安全、稳定和可靠性。

二、系统组成系统主要组成部分包括:1. 围栏传感器模块:该模块主要用于围栏的张力、状态监测功能。

包括围栏张力传感器、围栏断电传感器、围栏振动传感器和围栏倾斜传感器等设备。

2. 控制器模块:该模块主要用于对传感器采集到的围栏信息进行处理、传输、存储等功能。

包括控制器单元、数据采集器、中央处理器和存储器等设备。

3. 通讯模块:该模块主要用于系统与其他设备的数据交互,实现系统的联网性能,包括有线网络接口、无线网络接口、卫星通讯、GPRS通讯等功能。

4. 报警器:该模块主要用于围栏出现异常情况时进行报警提示,包括声光报警器、短信、邮件等方式。

三、系统工作原理1. 围栏传感器模块采集围栏信息并传输到控制器模块。

2. 控制器模块对传感器采集到的围栏信息进行处理和存储,同时发出控制信号给围栏状态下的控制器模块。

3. 根据控制信号,围栏控制器模块对围栏进行调整维护、修理或替换等操作,保证围栏的正常运行。

4. 控制器模块将处理后的信息通过通讯模块进行传输,实现系统的远程控制。

5. 当围栏出现异常或故障情况时,系统会根据预设的安全阈值进行判断,并发出警报信号,让相关人员及时采取相应的措施。

四、系统功能1. 围栏状态实时监控:通过监测围栏的压力、张力、震动等多个参数,实现对围栏状态的实时监控和检测。

2. 自动报警:当围栏出现异常情况时自动产生声、光、烟雾等多种报警信号,提醒管理人员及时处理。

张力式电子围栏系统施工方案

张力式电子围栏系统施工方案

张力式电子围栏系统施工方案
1防区划分
张力式智能电子围栏的防区设置相当重要,防区设置过长,围栏钢丝的承受力会增大,围墙的结构要求也会相应增强。

为了提高系统的稳定性和可靠性,满足各类项目在周界安装张力式智能电子围栏。

因此,防区设置有严格的要求。

张力式智能电子围栏的防区设置的原则是:常规直线围墙每个防区不超过40米。

弧线围墙或有转弯的地方每个防区长度不超过30米。

在不适宜安装张力式电子围栏的场所(如边门、墙体不牢固处等)安装主动红外探测器,以确保整个系统无安防死角。

2安装规范
3系统供电:
✧张力式电子围栏供电:采用机房集中供电形式,供电系统宜采
用直流电源供电方式供电,即DC24V/8A。

✧中心机房供电:
➢电源进线应按现行国家标准《建筑物防雷设计规范》采取防雷措施。

➢系统配电采用频率50Hz、电压220ACV
➢系统的供配电系统应考虑系统有扩散、升级等可能性,并应预留备用容量。

➢稳态电压偏移范围±2%
➢稳态频率偏移范围±0.2Hz
➢电压波形畸变率3-5%
✧备电:
➢当市电断电时,系统应自动切换到备用电源工作
4防雷接地
控制杆都应具有独立的可靠接地装置,接地电阻应不大于4Ω。

系统接地:系统接地是弱电工程中不可忽视的重要内容。

接地系统包括:防雷接地、交流工作接地、直流工作接地、安全保护接地、屏蔽接地及防静电接地等。

接地方式采用联合接地方式,即防雷接地、工作接地、保护接地等均直接与接地网直接相连接,总的接地电阻小于1欧姆。

电子围栏系统方案(标准)

电子围栏系统方案(标准)

电子围栏系统系统方案1、系统概述脉冲电子围栏是传统的普通围墙与报警系统的完美结合,在具有普通围墙的阻挡作用的基础上,增加报警功能,误报率极低,同时又具有威慑入侵者的作用,因此,脉冲电子围栏系统弥补了传统周界防护报警系统的弱点,具有物理屏障、主动反击、延迟入侵、准确报警、安全防护等特性。

脉冲电子围栏系统具有:威慑功能、阻挡功能和报警功能。

电子围栏首先给企图入侵者一种威慑感觉;其次增加了围墙的高度,使入侵者难以攀越,延长了翻越的时间;如果强行入侵或破坏系统,系统便能发出报警,而且系统还有报警输出,能与其他的安防系统联动,提高了系统的安全防范等级。

脉冲电子围栏系统广泛应用于各类工矿企业、仓库、变电站、停车场、养殖场、机场、监狱、农场、军事设施、住宅小区、别墅、国境线、军事基地2、脉冲电子围栏系统组成脉冲电子围栏系统由脉冲电子围栏主机、脉冲电子围栏前端和报警中心报警信号管理设备三部分组成。

脉冲电子围栏主机的作用是产生脉冲高压信号、探测入侵行为、发出报警信号。

脉冲电子围栏前端指安装在外围防区的围栏部分,主要包括:受力柱、承力柱、中间柱、受力柱绝缘子、承力柱绝缘子、中间柱绝缘子、多股合金线、线线连接器、紧线器、警示牌、避雷器、声光报警灯、高压绝缘线、万向底座等组成,电子围栏前端起到阻挡、安全电压电击和威慑等作用。

报警中心报警信号管理设备有:报警管理控制主机、声光报警装置、电脑管理软件、周界地形电子地图显示、报警中心还有跟视频监控系统自动联动的设备,以及周界防区模拟沙盘等指示装置。

下图是脉冲电子围栏组成报警系统的图例。

3、脉冲电子围栏系统功能4.1阻挡功能在原有围墙上安装4道或者6道电子围栏,增加了原有围墙的高度,加大了翻越的难度,同时,电子围栏的合金线上有高压脉冲,可以对攀爬者给予安全电击(此电压安全可靠对人体无直接伤害),逼迫攀爬者放弃入侵的想法,从而起到防护的效果。

4.2 威慑功能在围栏线上每隔10米安装一块黄色醒目标志的警示牌“高压危险请勿攀爬”,告诫企图入侵者,让入侵者心理上产生恐惧,打消入侵行为。

电子围栏设计方案

电子围栏设计方案

电子围栏设计方案一、引言二、设计目标本次电子围栏设计的主要目标是构建一个高效、可靠、智能化的周界防护系统,能够实时监测并准确报警,有效阻止未经授权的人员进入特定区域。

具体目标包括:1、实现对周界区域的全面覆盖,无盲区和死角。

2、具备高灵敏度和低误报率,能够准确识别真正的入侵行为。

3、能够与其他安防设备(如监控摄像头、报警主机等)进行联动,形成完整的安防体系。

4、系统具有良好的稳定性和可扩展性,便于后期维护和升级。

三、系统组成1、前端探测设备电子围栏探测器:负责感知入侵行为,并将信号传输给控制主机。

绝缘子:用于支撑和绝缘电子围栏导线。

终端杆、承力杆、中间杆:支撑电子围栏导线,确保其稳定和整齐。

2、控制设备控制主机:接收前端探测器的信号,进行分析处理,并发出报警指令。

键盘:用于对控制主机进行参数设置和操作控制。

3、报警设备声光报警器:在发生入侵时发出声光警报,起到威慑作用。

短信模块:将报警信息以短信形式发送给相关人员。

4、传输设备信号线:用于连接前端探测器和控制主机,传输探测信号。

电源线:为系统设备提供电力支持。

四、电子围栏类型选择目前常见的电子围栏类型包括脉冲式电子围栏和张力式电子围栏。

脉冲式电子围栏通过瞬间释放高压脉冲来威慑入侵者,具有威慑力强、报警准确等优点;张力式电子围栏则通过检测张力变化来感知入侵,适用于对环境要求较高、不能有电击风险的场所。

根据本次设计的需求和应用场景,选择脉冲式电子围栏。

因为其能够提供较强的威慑作用,同时具有较高的性价比和广泛的适用性。

五、安装布局1、周界划分根据实际场地情况,将需要防护的区域划分为若干个周界段,每个周界段的长度根据现场环境和探测器的有效探测范围确定。

2、探测器安装探测器应安装在周界的起始端和末端,以及中间每隔一定距离设置一个,确保探测信号的全面覆盖。

探测器的安装高度一般为 18 24 米,以避免人为轻易触碰和破坏。

3、围栏导线布置电子围栏导线采用多股合金线,按照水平、垂直或倾斜的方式布置。

电子围栏工程设计方案

电子围栏工程设计方案

电子围栏工程设计方案一、引言电子围栏工程是一种智能化的安全防护系统,通过利用高科技电子设备,对需要保护的区域进行监控和报警,从而防止非法入侵和破坏。

本设计方案将介绍电子围栏工程的设计原理、系统组成、技术参数、安装调试、运行管理等内容。

二、设计原理电子围栏工程采用微波、红外线或声波等技术,触发器材同时发射探测信号,当外界有物体阻隔传感信号时,系统会立即产生报警信号。

其主要包括三个部分:控制板、传感器和报警器。

1. 控制板:是电子围栏工程的核心设备之一,负责系统的逻辑控制和信号处理。

控制板能够接收传感器的信号,并进行分析和判断,一旦检测到异常情况,就能够发出报警信号并进行相应的处理。

2. 传感器:根据围栏长度和环境条件的不同,传感器主要有微波探测器、红外线探测器和声波探测器三种类型。

它通过发射和接收探测信号,对围栏周围的动态情况进行监测。

3. 报警器:在系统检测到异常情况时,报警器会发出声光信号,并通过相关通讯设备,将报警信息传送给安全人员或相关部门。

三、系统组成电子围栏工程的系统组成主要包括:控制器、传感器、报警器、通讯设备和供电设备。

1. 控制器:控制器是电子围栏工程的核心设备,负责逻辑控制和信号处理。

通常采用嵌入式技术,具有一定的存储、处理和通讯功能。

2. 传感器:传感器是电子围栏工程的感知设备,负责监测周围环境情况,通常采用微波、红外线或声波探测技术。

3. 报警器:报警器是电子围栏工程的报警设备,一旦检测到异常情况,就会发出声光信号,并通过通讯设备发送报警信息。

4. 通讯设备:通讯设备是电子围栏工程的联网设备,一般采用有线或无线通讯方式,将报警信息传送给安全人员或相关部门。

5. 供电设备:供电设备是电子围栏工程的动力来源,一般采用交流或直流电源,也可以采用太阳能供电系统。

四、技术参数电子围栏工程的技术参数主要包括围栏长度、警戒范围、探测角度、报警响应时间、报警声光信号等。

1. 围栏长度:根据需要保护的区域大小和形状,电子围栏工程的围栏长度可以设计为几十米至数百米不等。

张力电子围栏系统设计方案

张力电子围栏系统设计方案

张力电子围栏系统安装工程设计方案一、概述周界防范报警系统是为防范从周边围墙或栅栏非法出入者而设置的技术防范系统,是安全防范系统的第一道防线。

系统要求当出现非法越墙(或越栏)时,在现场具有声或者光的报警,同时在报警管理中心能立即收到报警信息,并发出声、光报警,同时系统联动相关设备。

随着现代科学技术的进步,人民的生活水平的不断提高以及人民防范意识的增强,周界防范越来越受到人们的重视。

近年来,随着市场应用前景不断扩大,各种安全防范技术措施应运而生,各种新型探测技术的安全防范系统产品迅速发展,周界防范产品也越来越丰富,有红外对射入侵探测器、红外光栅、脉冲电子围栏、感应式电子围栏、振动式电子围栏、平衡式电子围栏、触摸感应式电子围栏、张力式智能电子围栏等,由于红外对射入侵探测器和红外对射光栅对环境的要求较高,在环境变化时,如树枝遮档、强光照射、有动物出入或大风大雨的情况下容易产生误报信息;“天地之间,莫贵与人”,因此,应该在类似于居民住宅小区、学校等人员活动频繁的场所选用不产生直接或间接伤害人身生命安全,既能达到周界实体防护的效果,又具有入侵报警、防破坏功能以及不产生心里压抑的绿色周界防范产品。

张力式智能电子围栏,就是实体防范的一种,客观存在的误报率极低,而且不可能对人体造成伤害,又具有防破坏功能及不增加居住、活动人员的心理压抑和产生厌恶感。

因此,现在越来越多的项目中已选用张力式智能电子围栏。

张力式智能电子围栏已经作为一个可信赖的系统被人们所接受,实现了无与伦比的探测概率与实质性地消除误报两者的有机结合。

二、系统简介GW-TC张力式智能电子围栏是由张力传感器、防区控制器、控制杆、受力杆、支撑杆、多道规则钢绳等组成的有形围栏系统,为周界围墙构筑了一道有形的防范实体,它采用了全新的张力探测方式及特殊的电信号处理方式,目前,是国内最安全、最可靠的外围入侵防范系统之一。

据科技部部最新查新报告,该项目综合技术在国内处于领先,并达到国际先进水平。

张力围栏报警系统设计方案

张力围栏报警系统设计方案

张力围栏报警系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统要求 (2)2.1 基本要求 (2)2.2 物理防护 (3)2.3 报警功能 (3)三性能要求 (4)3.1 使用环境 (4)3.2 静态张力值范围 (4)3.3 钢索拉紧报警阀值 (4)3.4 钢索松弛报警阀值 (4)3.5 报警响应时间 (4)3.6 钢索拉断力、张力模块可承受最大张力 (4)3.7 平均无故障工作时间(MTBF) (5)3.8 制作和安装要求 (5)四系统组成 (6)4.1 前端设备 (6)4.2 防区设置设备(防区模块) (6)4.3 传输设备 (6)4.4 报警管理设备(区域管理器) (7)4.5 报警模拟屏 (7)4.6 工作站(含系统软件) (7)4.7 打印机 (7)一系统概述周界防范报警系统是为防范从周边围墙或栅栏非法入侵者的第一道防线,张力式智能电子围栏是一种防止人体逾越的障碍物和感知攀爬、拉压、剪断障碍物企图入侵的机电装置的集合体,是一种新型的周界防入侵报警设施。

由控制杆(含张力探测、控制模块)、受力杆、转向受力杆、支撑杆、钢丝绳、弹簧、紧固件等组成。

张力式智能电子围栏由于采用全新的探测方式和特殊的信号处理方法,确保环境的变化不会引起张力静态值、张力报警值、张力报警阈值的变化,彻底改变了以往周界安防探测器环境适应性差、易误报的缺点。

因此,张力式智能电子围栏可以在风霜、雨雪、浓雾、沙尘、高温、低温等严酷环境下始终忠于职守,全天候稳定可靠的工作。

当出现非法越墙(或越栏)时,在报警管理中心能立即收到报警信息,并发出声、光报警,同时现场能联动相关设备(如声光警号、摄像机等)。

本系统是一种“有形”的报警系统,实实在在地给人一种威慑感觉,使入侵者增加一种心理压力,从而把报警系统和警戒系统有机地结合起来,达到以防为主,防报结合的目的。

安装本系统后,相当于在墙顶上形成一道“有形”的电子屏障,增加了围墙高度,使外人无法入侵,也使围墙内的人无法从墙面攀越逃离。

电子围栏系统设计方案

电子围栏系统设计方案

电子围栏系统设计方案电子围栏系统是一种利用电子技术对特定区域进行安全监控和控制的系统。

其设计方案包括以下几个方面:一、系统架构和功能1. 系统架构:电子围栏系统主要由传感器、控制器、通信模块和管理端组成。

传感器负责检测围栏周围的物体和人员,控制器负责对传感器的数据进行处理和分析,通信模块负责将数据传输给管理端进行监控和控制。

2. 功能:系统可以实时监测围栏内外的人员和物体的动态,当有不符合预设规则的情况发生时,系统可以及时报警,并进行相应的处理措施。

二、传感器选择和布置1. 传感器选择:可以选择红外线传感器、微波雷达传感器等用于检测周围的物体和人员。

根据实际需求,可以选择不同类型的传感器。

2. 传感器布置:传感器的布置要覆盖整个围栏区域,并保证传感器之间没有死角。

传感器可以安装在围栏上方或者埋在地下等位置,根据实际情况进行设置。

三、控制器和通信模块设计1. 控制器设计:控制器可以选择嵌入式系统或者单片机等进行设计,负责接收传感器的数据并进行信号处理和分析。

根据事先设定的规则,判断是否触发报警条件,并进行相应的控制操作。

2. 通信模块设计:通信模块可以选择使用无线通信技术,将传感器的数据传输到管理端进行监控。

可以选择使用蜂窝网络、Wi-Fi等通信方式。

四、管理端软件开发1. 数据管理:管理端软件可以对传感器的数据进行实时展示和记录,以便后续的分析和处理。

可以使用数据库进行数据存储和管理。

2. 报警处理:管理端软件可以设置不同的报警规则和处理措施,当传感器检测到异常情况时,及时报警,并通过软件进行处理。

可以选择使用短信、邮件等多种方式进行报警通知。

3. 远程控制:管理端软件可以实现对围栏系统的远程控制,可以远程开启或关闭围栏,调整传感器的敏感度等。

保证系统的灵活性和便捷性。

电子围栏系统设计方案需要根据具体场景和需求进行调整和优化,以上只是一个参考方案,具体的设计还需要根据实际需求进行进一步的评估和细化。

张力式YR-T系统设计方案

张力式YR-T系统设计方案

YR-T张力式电子围栏系统设计方案目录一、上海炎荣张力式电子围栏系统设计方案 (3)1.设计依据2.上海炎荣张力式电子围栏系统工作原理3.上海炎荣张力式电子围栏报警工作原理4.上海炎荣张力式电子围栏系统主要功能5.上海炎荣张力式电子围栏系统设计思想6.上海炎荣张力式电子围栏设计方案说明7.上海炎荣张力式电子围栏性能8.张力式电子围栏的制作和安装要求二、上海炎荣张力式电子围栏设备参数 (10)1.张力围栏控制器2.张力中心控制键盘3.张力探测模块4.一道单防区控制杆、一道双防区控制杆5.一道万向轴承滑轮6.四道单防区控制杆、四道双防区控制杆7.终端受力杆+万向底座8.转向承力杆+万向底座9.中间支撑杆+万向底座10.张力弹簧11.张力收紧器12.束线器13.多股张力线三、上海炎荣张力式电子围栏的安装及说明 (15)1. 防区划分2. 安装步骤四、上海炎荣电子围栏系统的售后 (16)一、上海炎荣张力式电子围栏系统设计方案1、设计依据1)《入侵探测器第1部份:通用要求》 GB10408.12)《上海市重点单位重点部位安全技术系统要求防范》 DB31/329.5-20053)《防盗报警控制器通用技术条件》 GB126634)《安全防范工程技术规范》 GB50348-20045)《入侵探测器第1部分:通用要求》 GB 10408.1-20006)《入侵探测器第4部分:主动红外入侵探测器》GB 10408.4-20007)《防盗报警控制器通用技术条件》 GB 12663-20018)《安全防范系统验收规则》 GA 308-20019)《报警系统电源装置、测试方法和性能规范》 GB/T 15408-199410)《安全防盗报警设备安全要求和试验方法》 GB/T 16796-199711)《民用建筑电气设计规范》 JGJ/T16-9212)《电气装置安装工程接地装置施工及验收规范》 GB6510-9213)《工业企业通讯接地设计规范》 GBJ79-8514)《智能建筑弱电工程设计施工图集》 GJBT-47115)《智能建筑设计标准》 GB/T50314-200016)《弱电工程通用技术标书》 DG/TJ08-603-200217)《电气装置安装工程电缆线路施工及验收规范》 GB50168-9218)《建筑物防雷设计规范》 GB50057-9419)《安全防范工程程序与要求》 GA/T75-9420)《安全防范系统通用图形符号》 GA/T74-200021)《建筑电气安装工程质量检验评定标准》 GYT253-8822)《入侵报警系统技术要求》 GA/T26823)《智能建筑弱电工程设计施工图集》24)《张力式电子围栏入侵探测装置技术要求》2、上海炎荣张力式电子围栏系统工作原理上海炎荣张力电子围栏系统,设置在非出入通道的周边区域,形成一道“张力式电子围墙”屏障,担负着安全与保卫工作。

张力围栏周界报警系统设计应用方案

张力围栏周界报警系统设计应用方案

一、公司简介科技发展有限公司是一家专业从事周界入侵防盗产品的研发、生产、销售、以及工程设计、工程施工于一体的安防企业,有着雄厚的科研背景和技术实力。

年,公司与加拿大技术公司合作,对现有的产品进行全面技术升级,产品稳定性居于国内前列。

年,公司进一步拓展国内及海外市场,产品远销海内外。

科技发展有限公司一直将打造“国安、家安、人平安”的和谐社会作为公司的企业愿景。

自公司成立以来,我们一直致力于周界产品的研发领域,为广大用户提供完善的售前、售中、售后服务。

公司严格把控各个管理环节,并始终将保证产品技术与功能的前瞻性和连续性,保证产品质量的稳定性作为公司的立业之本。

公司现已荟萃了一支技术精湛、经验丰富、训练有素的工程管理和技术人员队伍,以客户为导向,来满足不同层次的客户需求。

公司始终将为客户提供优质服务作为最终发展宗旨,从用户的实际出发,结合自身的发展,从工程设计、设备配置、工程施工、技术培训、以及售后服务,均有专业工程师倾心完成。

在小区别墅、电力、部队、银行、煤矿、政府等领域已经成功实施了上千个工程案例,取得了骄人的业绩。

公司拥有配套完善的服务体系,客户的满意是我们的追求。

从“一站式采购”到“一站式服务”,公司提供从售前的方案设计,到售中的咨询导购,售后的技术服务。

让客户体验到快捷、便利、全面、专业的“全程无忧”服务标准,保证各种客户100%满意。

二、SA-BJ张力围栏报警系统简介SA-BJ张力围栏报警系统是室外周界报警器家族中的重要一员,安装在围墙或围栏上,当有人攀爬、拉压、抬起或者剪断 SA-BJ张力围栏线时,都会被 SA-BJ张力围栏探测器探测到,继而发出报警信号,通过有线或无线传输方式,把报警信号送到监控中心,通知值班人员及时处理警情。

SA-BJ张力围栏报警系统由报警主机和 SA-BJ张力围栏前端两部分组成。

报警主机安装在监控室内,接收和显示报警防区传来的报警信号,并发出报警声音, SA-BJ张力围栏用于阻挡和探测非法入侵者, SA-BJ张力围栏前端包括: SA-BJ张力探测器、受力柱、承力柱、 SA-BJ张力线、线夹、固定环、超值脱扣器、滑轮、警示牌等组成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

张力电子围栏系统安装工程设计方案一、概述周界防范报警系统是为防范从周边围墙或栅栏非法出入者而设置的技术防范系统,是安全防范系统的第一道防线。

系统要求当出现非法越墙(或越栏)时,在现场具有声或者光的报警,同时在报警管理中心能立即收到报警信息,并发出声、光报警,同时系统联动相关设备。

随着现代科学技术的进步,人民的生活水平的不断提高以及人民防范意识的增强,周界防范越来越受到人们的重视。

近年来,随着市场应用前景不断扩大,各种安全防范技术措施应运而生,各种新型探测技术的安全防范系统产品迅速发展,周界防范产品也越来越丰富,有红外对射入侵探测器、红外光栅、脉冲电子围栏、感应式电子围栏、振动式电子围栏、平衡式电子围栏、触摸感应式电子围栏、张力式智能电子围栏等,由于红外对射入侵探测器和红外对射光栅对环境的要求较高,在环境变化时,如树枝遮档、强光照射、有动物出入或大风大雨的情况下容易产生误报信息;“天地之间,莫贵与人”,因此,应该在类似于居民住宅小区、学校等人员活动频繁的场所选用不产生直接或间接伤害人身生命安全,既能达到周界实体防护的效果,又具有入侵报警、防破坏功能以及不产生心里压抑的绿色周界防范产品。

张力式智能电子围栏,就是实体防范的一种,客观存在的误报率极低,而且不可能对人体造成伤害,又具有防破坏功能及不增加居住、活动人员的心理压抑和产生厌恶感。

因此,现在越来越多的项目中已选用张力式智能电子围栏。

张力式智能电子围栏已经作为一个可信赖的系统被人们所接受,实现了无与伦比的探测概率与实质性地消除误报两者的有机结合。

二、系统简介GW-TC张力式智能电子围栏是由张力传感器、防区控制器、控制杆、受力杆、支撑杆、多道规则钢绳等组成的有形围栏系统,为周界围墙构筑了一道有形的防范实体,它采用了全新的张力探测方式及特殊的电信号处理方式,目前,是国内最安全、最可靠的外围入侵防范系统之一。

据科技部部最新查新报告,该项目综合技术在国内处于领先,并达到国际先进水平。

GW-TC张力式智能电子围栏在每个防区利用张力传感器来监测所在防区的每道钢丝绳,利用物理屏障和智能入侵探测系统的有机结合,提供了空前的解决周界探测问题,只对有入侵行为者进行探测,能辨别出任何企图攀爬、松动、剪断围栏钢丝绳的不轨行为,并同时把任何企图攀爬、松动、剪断围栏钢丝绳的信号即时传送监控管理中心,管理中心在收到相应的信号后通过智能分析做出判断,利用电脑管理软件显示具体的方位:是哪一个防区的哪一根钢丝绳在报警;既方便了处警人员做好处警前的准备工作,又提高了处警的及时性和保护了处警人员的安全,真正让处警人员做到了有备而战。

GW-TC张力式智能电子围栏可以根据应用场所的不同,来设定不同的钢绳张力值和报警阀值,若外界增加的力的变化低于报警阀值时,如猫、狗、小鸟及被风吹动的树叶等引起的钢绳张力的变化,将不会触发报警;若外界增加的力的变化达到甚至超过报警阀值时,防区控制器将立即将此信号传送至监控管理中心,并显示报警的具体位置和类别,方便工作人员及时处理警情,误报率几乎为零。

GW-TC张力式智能电子围栏中特别设计的张力传感器,是唯一的数字化探测处理单元,全新的张力探测方式及特殊的电信号处理方式,使它有着极宽的动态范围和极高的灵敏度,预防动物产生误报的等级可根据需要从10N到50N任意设定,确保像树叶、树叶、飞鸟这样小动物的入侵不产生报警信号,保证了周界报警系统的稳定正常地运行。

先进的技术使它可以在任何恶劣的环境下持续正常的工作,不管是在干燥、潮湿、酷热、严寒、风雨交加的恶劣气候中,都能够全天候正常持续地工作,充分体现了它极高的稳定性和安全性。

GW-TC张力式智能电子围栏的不锈钢钢丝绳不带电,使用安全,对人和动物不会造成伤害,达到了安全阻挡的目的。

此外,GW-TC张力式智能电子围栏系统还可灵活组合使用,备有报警联动接口,能与其他安防系统联动,提高系统的安全防范等级,达到阻绝、防护、监控多重功效,使用范围广泛,特别适用于各种住宅小区,学校,工厂,电厂,水厂、石化、军队设施,机场等周界报警系统场所,对犯罪分子起到一定的阻挡威慑作用,保护了人民财产和人生的安全。

GW-TC张力式智能电子围栏系统安装调试简单、方便,节约施工费用,系统稳定可靠,使用寿命长,误报率低,基本上无需售后服务,故可大大降低后期维护成本。

三、GW-TC张力式智能电子围栏系统示意图四、系统特点1、钢绳不带电,对入侵者无生命的威胁,符合现行技防要求;2、有形的界墙,形成障碍,一旦有人攀爬,即输出报警信号;3、能根据不同的应用环境设置不同的钢丝绳张力值和报警阀值;4、具有攀爬报警功能:当有人攀爬时,钢丝绳的张力达到或者超过设定的报警阀值,即向报警管理中心发出攀爬报警信号;5、具有剪断报警功能:当钢丝绳被剪断时立即发出剪断报警信号;6、具有松弛报警功能:当钢丝绳的张力小于静态张力值的1/3时,立即发出松弛报警信号;7、具有防拆报警功能:预留防拆报警接口,当控制杆的外壳被打开即发出防拆报警信号。

8、具有电源断电报警功能:当供电电源断电时将发出电源故障报警信号;9、能够自动跟踪环境温度的变化,及时调整系统的参数值,确保系统能按照现行环境的参数工作,降低误报率。

10、钢丝绳的静态张力为100N-450N范围内,可设定。

11、防误报的等级可以从1ON到50N等任意设定,有效的防止飞鸟、小动物、树叶、小树枝等因素引起的误报;12、能在恶劣的气候环境下工作,环境适应性强,性能稳定可靠;五、系统配置及安装美源光电公司周界总长约1500米为,根据平面图围墙的分布情况,周界为长420米,宽300米的直围墙,四个拐角略有弧度。

根据上海市公安局的有关规定:防区划分的距离应不大于40米,每隔3-5米安装一根支撑杆,在拐弯处应安装受力杆,采用附属式安装时,围栏的高度应不低于750mm,最下一道钢绳与实体周界上端的水平距离应在130mm-150mm之间,相邻两根钢绳的间距为200mm±10mm。

根据这一原则,本配置按直线每个防区不超过40米,在有弧度的围墙段应视围墙弧度大小的不同适当缩短防区长度,整个周界分为38个防区,张力式智能电子围栏安装在围墙的上方,根据围墙的结构选择90°垂直向上安装。

采用四道钢丝绳防范,每两个防区配置4个张力传感器、1个防区控制器、1根控制杆、1根终端受力杆、在控制杆和受力杆之间,每商隔3-4米安装1根支撑杆(在有弧度的围墙段应将支撑杆改为转向受力杆,并加装转向滑轮)。

每个防区的每道钢绳配置1只弹簧、1只紧线器和4只压接铝套等。

安装方式:控制杆、受力杆及支撑杆的安装可采用不同的方式,和不同的安装形式,根据围墙结构状况的不同,安装角度可以是30°、60°、90°、180°,安装方式可选择:焊接法、预埋法、螺钉连接法等,力求稳固、美观、可靠;固定底座时建议选用SUS304不锈钢平头膨涨螺栓。

控制杆:安装在围墙中间处、拐角或需要改变方向的地方,最大安装距离不大于80米,应安装稳固,美观。

受力杆:安装在围墙起始端处、拐角和需要改变方向的地方,最大安装距离不大于80米,应安装稳固,美观。

支撑杆:平均每3-4米安装一根,支撑杆应安装稳固,根据墙体结构,可采用不同的安装方法。

安装要求:所有控制杆、受力杆、支撑杆之间的钢丝绳要求在同一直水平线上。

六、设备选型及性能与特点前端设备选用上海国沃电子科技有限公司研制、生产的GW系列产品,报警控制管理设备选用德国博世公司研制、生产的DS7400系列产品。

GW-TC-2张力围栏防区控制器张力围栏控制主机GW-TC-2是基于“环境风险主动预分析算法”的控制系统,该控制主机能够处理12路张力信号模拟量,分为2个防区。

控制主机根据每根张力线受环境影响①的缓慢变化,主动分析每根张力线上变化率,并根据策略自动跟踪相对零点,这样就不会因为长期环境变化后钢丝变紧或变松值过大,导致控制器产生误报;如果这个变化在一个较短的时间(可设置为1S内)突然超过或低于预设阀值一次或数次(灵敏度可12级设置),主控制器才会报警。

张力电子围栏产品以其前端导线无电压、天然防拆、物理阻挡和威慑等优点被广泛应用在需要防爆的工业企业、加油站、学校、易燃易爆物资储备仓库、小区别墅等项目中;遗憾的是由于技术上的局限性,例如风雨导致的误报、拉力延时过长、不能解决环境对张力线的缓慢影响等缺陷,导致目前的产品在项目中得不到良好的应用。

长城安保总结了这些技术缺陷产生的原因,设计研发出“环境风险主动预分析算法”,通过若干次实地环境测试,优化设计,研发出能适应例如新疆准格尔地区昼夜温差达30℃以上极端环境的系统。

GW-TC-2张力电子围栏主机采用IP65防水等级外壳,确保系统在各种极端户外环境下均能稳定运行,提高了系统稳定性和耐用性。

注释①环境影响:温度对金属材质的钢丝的影响,钢丝变紧或变松;墙体的位移;支撑杆缓慢变弯;金属疲劳发生的蠕变;风雨入侵;植物覆盖或缠绕;金属制品的锈蚀等● GW-SE-2张力围栏传感器长城安保张力探测器,探测精度高达探测器物理结构采用单双防区独立金属壳体设计,方便了安装调试和故障检修。

棕色线缆为15VDC 正极输入,黑色线缆为15VDC 负极输入黄色线缆为左边防区(1防区)信号输出,蓝色线缆为右边防区(2防区)信号输出。

输入:15VDC 50mA输出初始值:0.5V防水等级:IP66● DS7400XI 报警通信控制主机a)采用两线总线制地址码方式代替传统的 分线回路模式,只需一组双芯线即可扩展至248个防区b)所有功能和参数都可编程设置和自由修改c)最多可达90个用户码d)400个事件记录e)240+8个防区可任意分为8个分区,完全独立操作f)可连接15个键盘g)RS232接口可直接连接打印机或计算机管理h)支持主要的通讯格式,可拨叫传呼机留下数字信息i)可本地键盘编程或远程计算机编程j)可实现一对一、多对一、一对多的防区报警与输出的联动关系 CSM7000防盗软件保安中心监控管理软件是专门为适应国内广大用户需求而开发的中文多媒体专业报警处理与管理软件。

该软件以可靠性为核心,使用方便、扩展灵活,具有良好的人机界面,得到了广大安防业内人士的一致好评。

该软件的主要功能特点如下:1.从DS7400报警主机接收报警信号实现报警处理。

2.WINDOWS界面,多媒体工作方式,语音提示警情,用户操作简单直观,性能稳定可靠。

3.可自行配置多级电子地图,各级地图间任意跳转。

在地图上任意指定报警点以及各分级地图间的跳转。

4.用户资料信息丰富,并且可以自定义数据项。

5.自定义报警显示,处理方式。

6.模糊逻辑查询统计,提高中心管理能力。

7.方便的系统集成接口,通过编程接口,警讯中心能够与其他系统无逢地集成,形成一个统一的大系统。
