通信线路施工图绘制
通信线路工程绘图要求(基本)

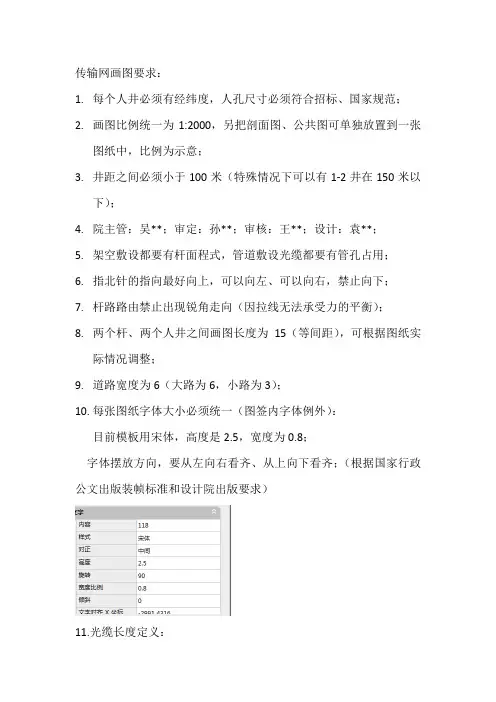

传输网画图要求：1.每个人井必须有经纬度，人孔尺寸必须符合招标、国家规范；2.画图比例统一为1:2000，另把剖面图、公共图可单独放置到一张图纸中，比例为示意；3.井距之间必须小于100米（特殊情况下可以有1-2井在150米以下）；4.院主管：吴**；审定：孙**；审核：王**；设计：袁**；5.架空敷设都要有杆面程式，管道敷设光缆都要有管孔占用；6.指北针的指向最好向上，可以向左、可以向右，禁止向下；7.杆路路由禁止出现锐角走向（因拉线无法承受力的平衡）；8.两个杆、两个人井之间画图长度为15（等间距），可根据图纸实际情况调整；9.道路宽度为6（大路为6，小路为3）；10.每张图纸字体大小必须统一（图签内字体例外）：目前模板用宋体，高度是2.5，宽度为0.8；字体摆放方向，要从左向右看齐、从上向下看齐；（根据国家行政公文出版装帧标准和设计院出版要求）11.光缆长度定义：a)施工测量=实际丈量总长度（因运营商设计折扣太低，建议把施工测量=光缆配盘长度）；b)设计总长度=施工测量*1.015(光缆自然弯曲系数)+预留（进出基站预留20m，500m处预留10m，引上/引下预留9m，接头盒两侧各预留15m）；c)传输长度=设计总长度；d)采购总长度（光缆配盘）=设计总长度取整（50或100的整数）12.光缆接头盒位置在杆路图中标出来（临时杆号的编写从原有站/接头盒向新建站）13.光缆接头盒在系统图中表示出来，每3公里配一盘光缆，剩余部分配散盘）14.管道预留架不需要给；15.光缆过路警示需要一牌二管（警示牌、警示管）；16.同一工程中，图签必须使用相同大小（例如统一用A3或统一用A4）。
17.杆面程式起止杆号和本图一致；18.绘图：修改人姓名(便于查找责任人)；19.风险提示每个单项工程图纸中都要有体现；集客、家宽部分：1、尾纤：1台ONU 4芯，熔2芯，给2条尾纤，老基站（光交接箱）尾纤不记列。
2、图纸墙壁光缆是钉固还是吊线要标明，吊线是新放钢绞线，还是利旧原有钢绞线要标明。
通信线路工程制图要求
制图要求（试行）为统一公司设计图纸要求，规范制图标准，提高制图质量，制定本要求。
本要求是依据原邮电部颁布的通信行业标准YD/T 5015-95《电信工程制图与图形符号》制定的。
1 总体要求各类图纸均应采用计算机制图，不得手工绘制。
1.1根据图纸的性质、目的与内容，选取适宜的图纸及简单的方法表述主题内容，即多种方式均能够表达图纸内容含义时，应选取简洁易懂的方式。
例如：描述通信系统和网络结构时，应选择能够既清晰又简单的方式，推荐框图和拓扑图的方式。
当单线表示法和多线表示法同时能明确表达时，宜使用单线表示法。
1.2图面应布局合理，排列均匀，轮廓清晰和便于识别。
图形内容应均匀分布到图纸的整个幅面，避免某一部分过于密集而其它部分却大量空白的现象出现。
系统图中的功能元素应按工作顺序排列，便于识别信息流向。
图纸布局应满足从左到右、从上到下的视图习惯。
文字标注应满足正确的看图方向和视角习惯，不能出现侧倒立的文字标注。
下图中标“×”的为不符合视角的文字标注。
1.3要选用合适的图线宽度，避免图中的线条过粗或过细。
1.4正确使用国标和行标规定的图形符号。
如果使用非标准图形符号，应集中在图纸边角的空白位置增加图例注释。
1.5在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。
1.6应准确地按规定标注各种必要的技术数据和注释，并按规定进行打印。
1.7工程图纸应按规定设置图衔，并按规定的责任范围签字。
各种图纸应按规定顺序编号。
2 制图的统一规定2.1图幅尺寸2.1.1工程图纸幅面和图框一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面，图纸幅面尺寸及其代号见表2.1.1。
表2.1.1 图纸幅面尺寸当图纸幅面不能满足图形大小时，应考虑在不影响整体视图效果的情况下，将过大的图形分割成若干张图纸进行绘制，各张图在分割的位置应使用统一的接图符号表达接图顺序，分割的若干张图纸的比例应保持统一，不允许分割统一图形内容的几张图使用不同的绘图比例。
06通信线路工程施工之识图及制图 课件
对安装方式的标注应符合表3.7.4的要求。
3.7 注释、标志和技术数据
敷设部位的标注应符合表3.7.5的要求。
四、图形符号的使用
4.1 图形符号的使用规则
本规定对同一项目给出几种形式时，选用应遵守以下规则:
优先使用“优选形式”； 在满足需要的前提下，宜选用最简单的形式(例如“一般符号”)； 在同一种图纸上应使用同一种形式；
3.7 注释、标志和技术数据
当含义不便于用图示方法表达时，可采用注释。当图中出 现多个注释或大段说明性注释时，应把注释按顺序放在边 框附近。注释可放在需要说明的对象附近;当注释不在需 要说明的对象附近时，应使用引线(细实线)指向说明对象。
标志和技术数据应该放在图形符号的旁边;当数据很少时， 技术数据也可放在图形符号的方框内(如通信光缆的编号 或程式);数据多时可采用分式表示，也可用表格形式列出。 当使用分式表示时，可采用以下模式:
对于设备加固图及零部件加工图等图纸宜采用的比例为:2:1， 1:1，1:2，1:4，1:10等。
应根据图纸表达的内容深度和选用的图幅，选择适合的比例。 对于通信线路及管道类的图纸，为了更方便地表达周围环境情 况，可采用沿线路方向按一种比例，而周围环境的横向距离宜 采用另外的比例，或示意性绘制。
本规定是根据“工业和信息化部办公厅关于印发2013年度通信工程 建设标准编制计划的通知”（工信厅通函[2013]536号）的要求，对原中 华人民共和国通信行业标准YD/T 5015-2007《电信工程制图与图形符号 规定》进行了修订。
通信建设工程管线设计图纸绘制
宇信培训中心
CAD软件绘制与编辑图形
宇信培训中心
2）标注图形尺寸 尺寸标注是向图形中添加测量注 释的过程，是整个绘图过程中不可缺 少的一步。AutoCAD的“标注”菜单中 包含了一套完整的尺寸标注和编辑命 令，使用它们可以在图形的各个方向 上创建各种类型的标注，也可以方便、 快速地以一定格式创建符合行业或项 目标准的标注。标注显示了对象的测 量值，对象之间的距离、角度，或者 特征与指定原点的距离。在AutoCAD中 提供了线性、半径和角度3种基本的标 注类型，可以进行水平、垂直、对齐、 旋转、坐标、基线或连续等标注。此 外，还可以进行引线标注、公差标注， 以及自定义粗糙度标注。标注的对象 可以是二维图形或三维图形。
宇信培训中心
3）渲染三维图形 在AutoCAD中，可以运用 雾化、光源和材质，将模型 渲染为具有真实感的图像。 如果是为了演示，可以渲染 全部对象；如果时间有限， 或显示设备和图形设备不能 提供足够的灰度等级和颜色， 就不必精细渲染；如果只需 快速查看设计的整体效果， 则可以简单消隐或设置视觉 样式。图1-5所示为使用 AutoCAD进行照片级光线跟踪 渲染的效果。
宇信培训中心
计算机制图的规范化，可使其与工程项目其他部分相 结合，比如工程概预算等。可以直接将规范化的图纸信息 转化成工程造价等相应内容，大大简化了工作流程，提高 了工作效率。 综合来讲，在通信工程图纸的绘制中，计算机辅助设 计有着手工绘图不可比拟的优势。目前在通信工程设计施 工单位中使用比较多的是把美国AutoDesk公司的AutoCAD 产品与通信线路工程或通信设备工程等具体行业内容相结 合，在其内部嵌入与相关行业具体设计内容相关的功能库， 使绘制通信工程图纸的速度和效率得到了极大的提高。
通信工程制图规范
第二章通信工程制图规范第一节概述通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的。
为了读懂图纸就必须了解和掌握图纸中各种图形符号、文字符号等所代表的含义。
专业人员通过图纸了解工程规模、工程内容、统计出工程量、编制出工程概、预算。
阅读图纸、统计工程量的过程就称为识图。
为了使通信工程的图纸做到规格统一、画法一致、图面清晰，符合施工、存档和生产维护的要求，又利于提高设计效率、保证设计质量和适应通信工程建设的需要，要求依据以下国家级行业标准编制通信工程制图与图形符号标准：GB/～13《电气通用图形符号》GB/～7《电气制图》GB/T50104—2001《建筑制图标准》GB/T7929—1995《1:500 1:1000 1:2000地形图图式》GB 7159—1987《电气技术中的文字符号制订通则》GB 7356—1987《电气系统说明书用简图的编制》YD/T5015—2007《电气工程制图与图形符号》第二节通信工程制图的总体要求通信工程制图的总体要求如下：（1）工程制图应根据表述对象的性质，论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。
（2）图面应布局合理，排列均匀，轮廓清晰和便于识别。
（3）应选用合适的图线宽度，避免图中的线条过粗、过细。
（4）正确使用国标和行标规定的图形符号。
派生新的符号时，应符合国标符号的派生规律，并应在合适的地方加以说明。
（5）在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。
（6）应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。
（7）工程图纸应按规定设置图衔，并按规定的责任范围签字。
各种图纸应按规定顺序编号。
（8）总平面图、机房平面图、移动通信基站天线位置及馈线走向图应设置指北针。
（9）对于线路工程，设计图纸应按照从左往右的顺序制图，并设指北针；线路图纸分段按“起点至终点，分歧点至终点”原则划分。
第三节通信工程制图的统一规定一、图幅尺寸（1）工程图纸幅面和图框大小应符合国家标准GB/T 《电气技术用文件的编制第1部分：一般要求》的规定，一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面。
通信工程CAD制图流程
通信工程CAD制图流程1.1 工程设计图纸基本幅面尺寸图纸基本幅面尺寸表序号幅面代号B X L a c 1 A0 841X1189 2 A1 594X841 3 A2 420X594 10 4 A3 297X420 5 A4 210X297 25 5 1.2 工程图纸幅面和图框大小应符合国家标准GB 6988.2《电气制图一般规则》的规定，一般应采用A0、A1、A2、A3、A4 及其加长的图纸幅面。
当上述幅面不能满足要求时，可按照GB 4457.1《机械制图图纸幅面及格式》的规定加大幅面。
也可在不影响整体视图效果的情况分割成若干张图绘制。
对于A0、A2、A4 幅面的加长应按A0 幅面长边的八分之一的倍数增加；A1、A3 幅面的加长应按A0 短边的四分之一的倍数增加。
1.3 根据表述对象的规模大小、复杂程度、所要表达的详细程度、有无图衔及注释的数量来选择较小的合适幅面。
2.1 线形分类及用途应符合表３.2.1 的规定：图线名称图线型式一般用途实线基本线条：图纸主要内容用线，可见轮廓线虚线辅助线条：屏蔽线，机械连接线、不可见轮廓线、计划扩展内容用线点划线图框线：表示分界线、结构图框线、功能图框线、分级图框线双点划线辅助图框线：表示更多的功能组合或从某种图框中区分不属于它的功能部件折断线建筑断开线。
波浪线断列处的边界线注：移动通信的图形符号暂未贴如上表中，详见附件1：2.2 图线宽度一般从一下系列中选用：0.25mm，0.3mm，0.35mm，0.5mm，0.6mm，0.7mm，1.0mm，1.2mm，1.4mm。
2.3 通常只选用两种宽度的图线，粗线的宽度为细线宽度的两倍，主要图线粗些，次要图线细些。
对复杂的图纸也可采用粗、中、细三种线宽，线的宽度按2 的倍数递增。
但线宽种类不宜过多。
2．4 图线宽度的选用应使图形比列和线宽协调恰当，重点突出，主次分明，在同一张图纸上，按不同比例绘制的图样及同类图形的图线粗细应保持一致。
通信工程制图与概预算项目4-3：传输设备工程施工图样板绘制
能力目标
• • • • 能完成基本二维图形的绘制。 能完成传输设备工程二维图形及图形实体的绘制。 能完成块的创建与编辑。 能完成传输设备工程样板图绘制，如机房设备布置平面图、机房设备组架及面板布置图和机房通信系统图。
内容 导航
CONTENTS
项目4-3 传输设备工程施工图样板绘制
3
4.3.1 任务导入
4.3.3 知识准备
项目4-3 传输设备工程施工图样板绘制
内容 导航
CONTENTS
项目4-3 传输设备工程施工图样板绘制
13
4.3.1 任务导入
4.3.2 任务分析 4.3.3 知识准备 4.3.4 任务实施 4.3.5 知识拓展
4.3.6 课后训练
4.3.3 知识准备
项目4-3 传输设备工程施工图样板绘制
14
一&二
一、二维图形实体的绘制
本项涉及的绘图命令主要有：直线的绘制、圆的绘制、圆弧的绘制、矩形的绘制、多段线的绘制与 编辑、镜像复制对象、阵列对象、偏移对象、旋转对象、移动对象、图形的连续复制和删除、修剪 和延伸对象、图案填充与编辑等。
11
4.3.1 任务导入
4.3.2 任务分析 4.3.3 知识准备 4.3.4 任务实施 4.3.5 知识拓展
4.3.6 课后训练
4.3.2 任务分析
项目4-3 传输设备工程施工图样板绘制
12
本单元为了完成传输设备工程的图纸绘制，需要进行一系列的工程制图的知识储 备和技能准备。如：
• 如何利用计算机辅助设计软件进行二维图形的绘制？ • 如何进行传输设备工程的图形实体绘制？ • 如何绘制一张完整的建设项目工程图纸？
二、传输设备工程图形实体绘制
本项目涉及的工程图形实体绘制主要包括：原有设备、新增设备、扩容设备、穿墙孔、地板洞、箭 头指向设备正面、原有或新建走线架、电力电缆布放路由、软光纤布放路由、信号电缆布放路由、 机位间距标注块、设备器材表块、ZXONE 5800设备块、ZXONE 5800设备集成图例块、布线计划表 块（5800设备至ODF传输侧或线路侧）、传输机房通信系统图块、列头柜块、列头柜空开分配表块、 电力电缆布线计划表、保护地线布线图块、光纤分配架面板排列块（即终端单元框面板图）、适配 器连接示意图块、ODF架块等。
制图规范
通信工程制图的总体要求1、根据表述对象的性质、论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。
当几种手段均可达到目的时，应采用简单的方式。
例如：描述系统时，框图和电路图均能表达，则应选用框图。
当单线表示法和多线表示法同时能明确表达时，宜使用单线表示法。
2、图面应布局合理、排列均匀、轮廓清晰和便于识别。
系统图中电路或装置应按工作顺序排列，便于识别信息流向。
3、要选用合适的图线宽度，避免图中的线条过粗、过细。
4、正确使用国标和行标规定的图形符号。
派生新的符号时，应符合国际图形符号的派生规律，并应在合适的地方加以说明。
5、在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。
6、应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。
7、工程设计图纸应按规定设置图衔(标题栏)，并按规定的责任范围签字。
各类图纸应按规定顺序编号。
通信工程制图的统一规定1、图幅尺寸（1）工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面。
工程图纸尺寸见表1：表1 工程图纸尺寸表单位：毫米(mm) 图纸型号A0 A1 A2 A3 A4图纸尺寸1189×841 841×594 594×420 420×297 297×210 (长×宽)图框尺寸1154×821 806×574 559×400 385×277 277×180 (长×宽)上表中图框外留宽为：A0＃、A1#、A2#、A3#图纸装订线一边宽度为25mm,其余三边宽度均为10mm。
A4#图纸装订线一边宽度为20mm,其余三边宽度均为10mm。
(2) 根据表述对象的规模大小，复杂程度，所要表达的详细程度，有无图衔及注释的数量来选择较小的合适的图面。
通信设计制图规范
210X891
210X1040 210X1189„„
A3
A2 A1 A0
297X630 297X841 297X1051 297X1261„„
420X743 420X891 420X1040 420X1189 420X1338„„ 594X1051 594X1261„„ 841X1338 841X1486 841X1635„„
□其他尺寸的默认单位为mm。
7.3 尺寸的组成 由尺寸数字、尺寸线、尺寸界线、尺寸线的终端等组成，如图7.3 □尺寸数字应顺着尺寸线方向并符合视图的方向，一般应与尺寸线垂直位于尺寸线的上方中部。尺寸数字 不得被任何图线通过，如遇到图线，须将图线断开。若图线断开影响图形表达时，须调整尺寸标注的位置。 □尺寸线不能用其他图线代替，也不得与其他图线重合或画在其他图线的延长线上。
□一般采用相对标高。把所在底层地面高度定为相对标高零点，高于它的为正 ，不注“+”符号，低于它的为负，必须注明“—”。 9.图层 为了图纸的管理和修改，一般将不同属性的对象放于不同的层上。图
层具有颜色、线型、状态等属性。
图7.3
尺寸的组成
图7.4
标高
浙江分院
三、图例
浙江分院
浙江分院
四、图面布局
放大的比例
表4.2 图名
平面布置图 管道线路图
常用比例及可用比例 常用比例
1:10，1:20，1:50，1:100， 1:200，50000
必要时可用比例
1:15，1:30，1:40，1:60， 1:150，1:300，1:400 1:2500，1:10000
4.5应以小写字母来表示单位的代号，不能用大写字母或大小写混合。常用的计量单位代号： □毫米：mm □厘米：cm □米：m
学习任务4 通信工程施工图的识读和绘制
通信工程制图
图中的“技术要求”、“说明”或“注”等字样，应写 在具体文字内容的左上方，并使用比文字内容大一号的字体 书写。标题下均不画横线，具体内容多于一项时，应按下列 顺序号排列： 1，2，3…… (1)，(2)，(3)…… ①，②，③……
通信工程制图
7. 图纸编号
图纸编号的编排应尽量简洁，设计阶段一般图纸编号的 组成可分为四段，按以下规则处理。
通信工程制图
二、 通信工程制图的总体要求
(5) 在保证图面布局紧凑和使用方便的前提下，应选择 适合的图纸幅面，使原图大小适中。 (6) 应准确地按规定标注各种必要的技术数据和注释， 并按规定进行书写和打印。 (7) 工程设计图纸应按规定设置图衔，并按规定的责任 范围签字。各种图纸应按规定顺序编号。
通信工程制图
什么是通信工程制图
通信工程制图就是将图形符号、文字符号按不同专业 的要求画在一个平面上，使工程施工技术人员通过阅读图 纸就能够了解工程规模、工程内容，统计出工程量及编制 工程概预算。只有绘制出准确的通信工程图纸，才能对通 信工程施工具有正确的指导性意义。因此，通信工程技术 人员必须要掌握通信制图的方法。
15mm
通信工程制图
学生制图作业所用标题栏，可采用下图的格式。
制图作业用标题栏
通信工程制图
3. 图线型式及其应用
表2 图线型式及用途
图线名称 实线 虚线 点划线 双点划线 图线型式 一 般 用 途 基本线条：图纸主要内容用线，可见轮廓线 辅助线条：屏蔽线、机械连接线、不可见轮廓线、计划扩展内 容用线 图框线：表示分界线、结构图框线、功能图框线、分级图框线 辅助图框线：表示更多的功能组合或从某种图框中区分不属于 它的功能部件
通信工程制图
通信工程设计绘图标准
通信工程设计绘图标准一、总体要求1、图纸总体要求图面布局简洁、合理、紧凑，图幅选用适中，采用的字体字型、字体大小、线型宽度合适，A3、A4图框应严格采用院制定的标准图框，不得自行任意调整其布局、尺寸、线宽，图纸应严格按10：1的比例输出，输出图纸的字迹、线条清晰，整张图纸做到端正、美观。
2、A3、A4图纸字体方向仅限于以文本正面为0度和逆时针旋转90度两种情况，字体方向应统一严格按此规定执行。
其他不规则图纸(如线路图)对于字体方向可作适当调整，但应尽量参照A3、A4图纸的要求来绘制，符合一般人正常的视图习惯。
3、图纸名称应按院有关各专业标准设计内容与格式中的要求规范填写，对于未列入标准设计内容与格式的图纸名称，可根据工程实际情况，由项目负责人在同一个项目工程内统一，要求所取图纸名称合理、贴切，各分册一致。
4、当缆线较多时，布线图必须与槽道(走线架)布置图分开画，当缆线较少时，布线图可与槽道(走线架)布置图合并体现，但必须保证图面的清晰、美观。
5、各种图纸应按规定顺序编号。
二、图例、线型的要求1、由于图例、线缆类型不断出现，本规定对图例进行了部分调整(见附图)，如果院规定的图例不能满足需要时，设计人员可根据工程实际情况自定义合适的图例，本规定对线型不再作具体要求，但对自定义的图例及线型提出以下原则要求：自定义的图例及线型采用应由项目负责人主持项目组在同一个项目工程内统一，同一个项目的各分册间及每册内的前后应保持一致，图例及线型种类尽量简单明了，且必须将采用的所有图例及线型的含义在当张图纸中正确注释，不得遗漏。
2、机架正面全院统一采用双线表示，对于图纸因采用偏小比例(如1：200)而造成双线不便表示机架正面的情况，应另在机架正面用文字箭头表示清楚，新增设备、利旧设备、原有设备、扩容设备表示机架正面的图例详见附图。
三、尺寸标注的要求1、图中的尺寸单位，除标高和管线长度以米(m)为单位外，其他尺寸均以毫米(mm)为单位，按此原则标注的尺寸可不加注单位的文字符号，如采用其他单位时，应在尺寸数值后加注计量单位的文字符号。
通信工程图纸
光交图符
架空式光交
落地式光交
墙壁式光交
管道敷设路由图
架空路由图
架空杆路新设吊线
架空杆路
换杆
引上
墙吊光缆
墙钉光缆
路由图中的光缆沟断面图
光缆布放图
光缆接续
光缆配盘图
光缆配盘表
光缆布放图中的光缆跳接关系
拆除 断开
2. 施工图绘制要求及注意事项
2.2 图纸绘制中常见问题 2.2.1 图框大小不合理或不正确； 2.2.2 图纸中字体类型、大小不一致； 线路工程中一般字体为宋体，字高2.5，字宽0.8 2.2.3 图纸中没有方位标或朝向不合理； 2.2.4 图纸中线条颜色没有按照规定定义； 2.2.4 图衔中图号不正确；
图纸名称 一般外线（不要出现施工图，太笼统）：系统图（ 或总统图）、路由图、缆线布放图、配盘图（含配盘 表）、通用图（成端、接续、避雷线安装等）
图号 图纸编号的编排应尽量简洁，设计阶段一般其组成按以下规 则处理： 工程计划号 —设计阶段代号— 专业代号—图纸编号
设计阶段代号
设计阶段 可行性研究
第三节 通信工程草图制作
2.通信工程草图制作规范 2.1 方位标 完整的草图必须具有“方位标”，即“北”。 指北的方向：一般向上或向左，不提倡向右， 严禁向下。方位标一般位于图纸的右上方。
第三节 通信工程草图制作
2.2 工程草图主体 中继段路由：A、B站名、光电缆敷设方式描
绘、间距等。 路由主要参照物：乡镇村庄，道路名称；医院、 学校、工厂等主要建筑物，河流、桥梁、森 林、池塘、田地、丘陵、山地等地形，输电 线、其它运营商通信线路等。
代号 Y
规划设计
G
勘察报告
K
通信建设工程制图
卫星地球站 小卫星地球站 一点多址通信 电源 计算机软件 同步网 信令网 数字数据网
通信工程制图的要求、规定及工程识图
表 4-5
名 自动转报 电报 报房 会议电话 数字用户环路载波 中继无人增音站 智能大楼 计算机网络 监控 称 代 ZB DB BF HD SHZ ZW ZNL JWL JK
常用专业代号表（4）
通信建设工程制图规范及图例
本章主要内容
• • • • 1、通信工程制图的要求、规定及工程识图 2、通用图例 3、通信线路工程常用图例 4、通信设备工程常用图例
一、通信工程制图的要求、规定及工程识图
1．工程识图 通信工程图纸是通过图形符号、文字符 号、文字说明及标注表达的。 通信工程图纸是通过图形符号、文字符 号等按不同专业的要求将他们画在一个平 面上就组成了一张工程图纸。 2．通信工程制图的要求
15
通信线路工程常用图例
表 4-9
序 号 标 准 图 形 符 号
通信管道符号（4）
说 明
16
斜通型人孔（注：大类有大号、中号、小号之分，小类分为 15°，30°，45°，60°，75°，中斜 30°表示中号 30°斜 通型人孔，N1 为人孔编号） 三通型人孔（注：有大号、中号、小号之分，中三表示中号 三通型人孔，N1 为人孔编号） 四通型人孔（注：有大号、中号、小号之分，大四表示大号 四通型人孔，N1 为人孔编号） 手孔（注：有大号、中号、小号或三页、两页、单页之分， 中手表示中号手孔，N1 为手孔编号）
通信工程制图的要求、规定及工程识图
表 4-4
设 计 阶 段 可行性研究 规划设计 勘察报告 引进工程询价书 代号 Y G K YX 初步设计 方案设计
设计阶段代号表
通信建设工程制图
27 28 29
30
通用图例
图形符号
地 图 符 号（6）
说明
山脉等高线
堤坝（挡水坝） 坟 水井
芦苇区
表 4-8
序号 31
32 33 34 35
通用图例
图形符号
地 图 符 号（7）
竹林
说明
塔
水闸 护坡或护坎 注：*号用护坡尺寸或坎高（m）代替 城墙
表 4-8
序号 36 37
38
39 40
•
17、儿童是中心，教育的措施便围绕 他们而 组织起 来。下 午2时4分7秒下 午2时4分14:04:0721.6.29
•
1、Genius only means hard-working all one's life. (Mendeleyer, Russian Chemist)
天才只意味着终身不懈的努力。21.5.265.26.202108:3008:30:57May-2108:30
• 2、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二一年五月二十六日2021年5月26 日星期三
•
5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Wednesday, May 26, 2021May 21Wednesday, May 26, 20215/26/2021
《通信工程制图》课程标准
课程标准（2021版）课程名称：通信工程设计制图编制人：审核人：审批人：编制时间：编制部门：教务处制目录一、课程性质、任务及授课标准 (2)（一）课程性质 (2)（二）课程任务 (2)（三）授课标准 (2)二、学科核心素养与课程目标 (3)（一）学科核心素养 (3)（二）课程目标 (4)三、课程结构 (5)（一）课程模块 (5)（二）学时安排 (5)四、课程内容 (7)（一）基础模块 (7)（二）拓展模块 (11)五、学业质量 (15)（一）学业质量内涵 (15)（二）学业质量水平 (17)六、课程实施 (19)（一）教学要求 (19)（二）学业水平评价 (19)（三）教材选编要求 (20)（四）课程资源开发与学习环境创设 (20)（五）教师团队建设 (21)（六）对本课程实施的其他要求 (21)附录教学设备设施配备要求 (22)《通信工程制图》课程标准一、课程性质、任务及授课标准（一）课程性质通信工程制图使工程施工技术人员通过阅读图纸就能够了解工程规模、工程内容，统计出工程量及编制工程概预算。
只有绘制出准确的通信工程图纸，才能对通信工程施工具有正确的指导性意义。
因此，通信工程技术人员必须要掌握通信制图的方法。
通信工程制图课程是通信类专业的专业支撑课程。
学生通过本课程学习，培养学生德、智、体、美等全面发展，具有良好的文化素养和综合职业能力，面向通信工程领域，从事通信工程设计等岗位的高素质技术技能型高等人才。
（二）课程任务本课程主要掌握计算机辅助绘图的基本命令和基本知识，使学生具有较强的数字化绘图应用能力和实验技能。
通过学习本课程，使学生掌握使用AutoCAD 绘制各类通信工程施工图、竣工图的方法和技巧，提高学生用AutoCAD来进行通信工程设计的操作应用能力，为学生学习专业核心课程打下基础。
同时培养学生诚实、守信、善于沟通和合作的品质，为发展职业能力奠定良好的基础。
（三）授课标准1.授课标准一：本标准适用于移动通信技术、光通信专业、通信工程设计与监理专业。
通信线路施工图绘制
淮安信息职业技术学院实验报告课程名称通信工程制图成绩实验名称通信线路施工图绘制班级xx 姓名xx 学号xx 同组人实验台号实验日期教师签字一．实训目的1.熟悉通信工程勘测的主要内容及总体流程；2.掌握通信线路工程勘测的基本要求、流程及路由选择原则，进行路由方案的设计，并能够绘制方案图纸；3.掌握有线通信线路工程施工图设计的主要内容及应达到的深度要求；4.掌握通信设备安装工程施工图设计的主要内容及应达到的深度要求；5.能够读懂各类工程的通信工程施工图纸，并能够进行绘制。
二．主要仪器、设备及场地计算机、中望CAD软件、现代通信综合实训中心三．实验内容绘制步骤：（1）总体要求通信线路工程施工图的绘制，总体来说，要求线路图具有统一性、整体性和协调性。
（2）架空线路工程仔细看好草图。
在绘图中要注意一个工程的标准统一性布置杆路。
画路。
角杆拉线。
截图。
添加参照物。
添加人字拉、四方拉、终结拉线。
添加杆号。
添加接地。
添加杆面程式、角度、工作量表、光缆图、接图符、图名和图号。
其他障碍物的处理。
（3）管道线路工程仔细看好草图（注：要向工程负责人问清管孔程式）。
在绘图中要注意一个工程的标准统一性（如字高的大小、尺寸标注的大小等）。
布置管道路由（注：让工程负责人员核对路由是否符合现场查勘情况）。
添加参照物。
截图、加接头符号。
编人手孔孔号。
(注：根据工程要求编号)加管道断面、顶管、定向钻定型图。
画建筑方式图。
加主要工作量表。
加图名图号。
（4）图纸内容及应达到的深度有线通信线路工程：(1) 批准初步设计线路路由总图。
(2) 长途通信线路敷设定位方案的说明，并附在比例为1/2000的测绘地形图上绘制线路位置图，标明施工要求，如埋深、保护段落及措施、必须注意的旌工安全地段及措施等；地下无人站内设备安装及地面建筑的安装建筑施工图；光缆进城区的路由示意图和施工图以及进线室平面图、相关机房平面图。
(3) 线路穿越各种障碍点的施工要求及具体措施。
