电子衍射实验

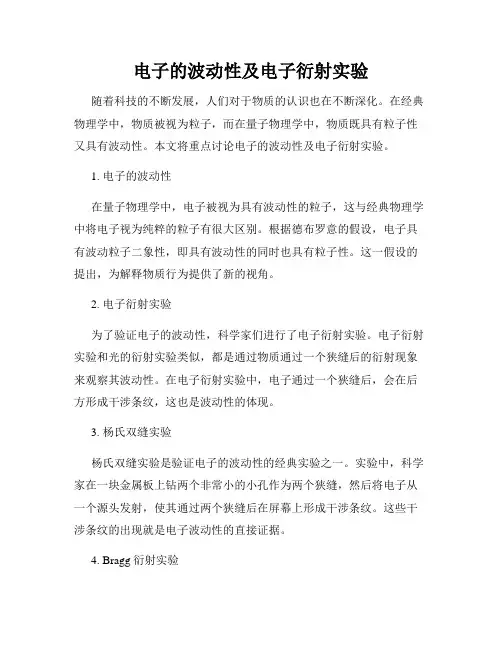

电子的波动性及电子衍射实验
电子的波动性及电子衍射实验随着科技的不断发展，人们对于物质的认识也在不断深化。
在经典物理学中，物质被视为粒子，而在量子物理学中，物质既具有粒子性又具有波动性。
本文将重点讨论电子的波动性及电子衍射实验。
1. 电子的波动性在量子物理学中，电子被视为具有波动性的粒子，这与经典物理学中将电子视为纯粹的粒子有很大区别。
根据德布罗意的假设，电子具有波动粒子二象性，即具有波动性的同时也具有粒子性。
这一假设的提出，为解释物质行为提供了新的视角。
2. 电子衍射实验为了验证电子的波动性，科学家们进行了电子衍射实验。
电子衍射实验和光的衍射实验类似，都是通过物质通过一个狭缝后的衍射现象来观察其波动性。
在电子衍射实验中，电子通过一个狭缝后，会在后方形成干涉条纹，这也是波动性的体现。
3. 杨氏双缝实验杨氏双缝实验是验证电子的波动性的经典实验之一。
实验中，科学家在一块金属板上钻两个非常小的小孔作为两个狭缝，然后将电子从一个源头发射，使其通过两个狭缝后在屏幕上形成干涉条纹。
这些干涉条纹的出现就是电子波动性的直接证据。
4. Bragg衍射实验除了杨氏双缝实验，Bragg衍射实验也是验证电子波动性的重要实验。
Bragg衍射实验利用晶体的特殊结构，通过将电子射向晶体使其衍射出特定的干涉条纹来观察。
这种实验方法可以进一步确认电子的波动性，并为后续的研究奠定基础。
5. 应用领域电子波动性的发现不仅仅是物理学领域的重要突破，还在其他领域有重要的应用。
例如，在电子显微镜中，利用电子的波动性，可以观测到更小尺寸的物体和更高清晰度的图像。
此外，在纳米科技的研究中，电子的波动性也发挥着重要作用。
总结：电子的波动性及电子衍射实验为我们提供了一种新的认识物质的视角。
通过电子衍射实验的观察，我们可以明确电子的波动粒子二象性，并进一步应用于各个领域。
电子波动性的发现不仅对于物理学的发展具有重要影响，也推动了整个科学领域的进步。
随着技术的不断发展，相信电子波动性的研究将会取得更多的突破，给我们带来更多的新发现和应用。
电子衍射实验报告
电子衍射实验报告电子衍射实验报告引言：电子衍射实验是一项重要的实验，通过观察电子在晶体中的衍射现象，我们可以深入了解电子的波粒二象性以及晶体的结构。
本实验旨在通过电子衍射实验，验证电子的波动性，并探究晶体的结构特征。
实验器材：1. 电子衍射仪：包括电子源、准直器、样品台和衍射屏2. 电子束控制装置：用于调节电子源的电压和电流3. 晶体样品：选择具有明显晶格结构的晶体样品实验步骤：1. 准备工作：将电子衍射仪放置在稳定的实验台上，并确保仪器的各部件安装牢固。
调节电子束控制装置，使电子源发射的电子束稳定且具有适当的能量。
2. 样品准备：选择合适的晶体样品，并将其固定在样品台上。
确保样品的表面平整，以保证电子束的入射方向垂直于样品表面。
3. 实验操作：将电子束对准样品，并调节衍射屏的位置，使得衍射图样清晰可见。
记录下衍射图样的形状和位置。
4. 数据处理：根据衍射图样的形状和位置，计算出晶体的晶格常数和晶体结构参数。
可以使用布拉格公式和衍射图样的特征峰位进行计算。
5. 结果分析：将实验得到的数据与理论值进行比较，并讨论实验误差的来源和可能的改进方法。
分析衍射图样的特征，探究晶体的结构特点和晶格对电子衍射的影响。
实验结果与讨论：通过电子衍射实验，我们观察到了明显的衍射图样，并成功计算出晶体的晶格常数和晶体结构参数。
与理论值进行比较后发现，实验结果与理论值基本吻合，证明了电子的波动性以及晶体的结构特征。
然而，在实验过程中也存在一些误差，主要来源于样品的制备和仪器的精度。
为了提高实验结果的准确性，可以采用更精确的测量仪器和更完善的样品制备方法。
结论：通过电子衍射实验，我们验证了电子的波动性，并深入了解了晶体的结构特征。
实验结果与理论值基本吻合，证明了电子衍射实验的可靠性和有效性。
通过这个实验，我们不仅加深了对电子波粒二象性的理解，还对晶体的结构特征有了更深入的认识。
这对于材料科学和凝聚态物理研究具有重要意义。
实验二 电子衍射实验讲义
2024/10/16
1
0 、历史背景
目录
一、实验目的
二、实验原理
三、实验仪器
四、实验内容及步骤 五、实验数据记录及处理 六、注意事项
0 历史背景
➢ 关于光的“粒子性”和“波动性”的争论，人们最终接 受了光既具有粒子性又具有波动性，即光具有波粒二象 性。
➢ 1924年法国物理学家德布罗意deBeroglie）提出了一 切微观实物粒子都具有波粒二象性的假设。1927年戴 维逊与革末发表了用低速电子轰击镍单晶产生电子衍射 的实验结果，成功地完成了电子衍射实验，验证了电子 的波动性，并测得了电子的波长,与按德布罗意公式计 算出的波长相吻合。
七、思考题
➢ 电子衍射的实验目的是？ ➢ 简述电子衍射管的结构及各部分作用； ➢ 100KV加速电压下电子波波长值为多少？用电子衍射现象 研究晶体结构？对此你能提出一些看法吗？
四、实验内容及步骤
1、定性观察电子衍射图样
调节电子束聚焦，便能得到清晰的电子衍射图样。观察 电子衍射现象，增大或减小电子的加速电压值，观察电子衍 射图样直径变化情况，并分析是否与预期结果相符，用手机 拍摄衍射图样。
2、测量运动电子的波长
对不同的加速电压（10KV、11KV、12KV、13KV）从 荧光屏上直接测量(111), (200), (220), (311) 4个晶面族对电 子的衍射环的直径2r;将测量值分别代入算式，计算实验测 量波长。
➢ 两个月后，英国的汤姆逊和雷德用高速电子穿透金属薄 膜的办法直接获得了电子衍射花纹，进一步证明了德布 罗意波的存在。
一、实验目的
➢ 测量运动电子的波长，验证德布罗意公式 ➢ 理解真空中高速电子穿过晶体薄膜时的衍射现象，
电子衍射_实验报告
一、实验目的1. 了解电子衍射的基本原理和实验方法；2. 通过实验验证德布罗意波粒二象性；3. 掌握电子衍射实验装置的操作及数据分析方法。
二、实验原理电子衍射实验基于德布罗意波粒二象性原理，即粒子（如电子）同时具有波动性和粒子性。
当电子束照射到晶体样品上时，会发生衍射现象，产生一系列衍射斑点，从而可以观察到电子的波动性质。
实验原理公式如下：1. 德布罗意波长公式：λ = h/p，其中λ为电子波长，h为普朗克常数，p为电子动量；2. 布拉格定律：2dsinθ = nλ，其中d为晶面间距，θ为入射角，n为衍射级数。
三、实验仪器与材料1. 实验仪器：电子衍射仪、样品台、电子枪、荧光屏、电源、示波器等；2. 实验材料：银多晶薄膜样品、电子枪灯丝、真空泵、高纯氮气等。
四、实验步骤1. 准备实验仪器，确保电子枪、样品台、荧光屏等设备正常运行；2. 将银多晶薄膜样品固定在样品台上，调整样品台的高度和角度，使电子束垂直照射到样品表面；3. 打开电子枪，调节灯丝电压和电流，使电子枪产生稳定的电子束；4. 将电子束聚焦在样品表面，调整荧光屏与样品的距离，使荧光屏能够清晰地观察到衍射斑点；5. 打开示波器，观察并记录衍射斑点的位置、大小和形状；6. 重复以上步骤，分别改变样品台的角度和电子枪的电压，观察衍射斑点的变化；7. 对比实验数据，分析电子衍射现象，验证德布罗意波粒二象性。
五、实验结果与分析1. 观察到荧光屏上出现一系列衍射斑点，且斑点分布规律符合布拉格定律；2. 当改变样品台的角度和电子枪的电压时，衍射斑点的位置和大小发生变化，但仍然符合布拉格定律；3. 通过实验验证了德布罗意波粒二象性，即电子既具有波动性，又具有粒子性。
六、实验结论1. 电子具有波动性和粒子性，实验结果验证了德布罗意波粒二象性；2. 电子衍射实验是一种重要的实验方法，可以用于研究物质的晶体结构和电子的波动性质；3. 在实验过程中，要注意实验仪器的操作规范，确保实验数据的准确性。
电子衍射实验
分析数据
对电子衍射图片进行测量和分析：确定每一个衍射环的 晶面指数(hkl)。假定铝的晶格常数 a = 4.041。
确定相应电压的德布意波长。
参考书目
(1) 褚圣麟，原子物理学，高等教育出版社，78-82页(1979)。 (2) T.B 斯皮瓦克，专门物理实验，高等教育出版社，449-453 页(1960)。
The Nobel Prize in Physics 1937
"for their experimental discovery of the diffraction of electrons by crystals"
Clinton Joseph Davisson, USA
George Paget Thomson, UK
h 1 2em V
(4)
12.25 o (5) 式中e是电子电量，代入e、m和h的值得出 ( A) V V用伏特，实验中测得加速电压的值，由(5)式就可算出波长 。
2 电子衍射谱线的分析 本实验采用汤姆孙方法，在一个特制的阴极射线管里， 加速电子让它穿过某种晶体薄膜后在萤光屏上观察衍射现 象，如图1所示。
Left: The Debye-Scherrer technique. Right: The diffraction pattern of Au.
由于电子束穿过结晶物质时表现得和X射线相似，所以衍 射最强点的位置由布拉格定律所确定:
2d sin n
(6)
式中是波长，d 是晶体的晶面间距， 是入射电子束和晶 面间的夹角。n 是整数，称为衍射级次。
当一个质量为m的电子从阴极发射后被强电场加速(本实验 用的直流高压电源其值可达50kV) ，电子从电场得到的能量为 eV，全部变为电子的动能。若近似地认为电子的初速为零，则

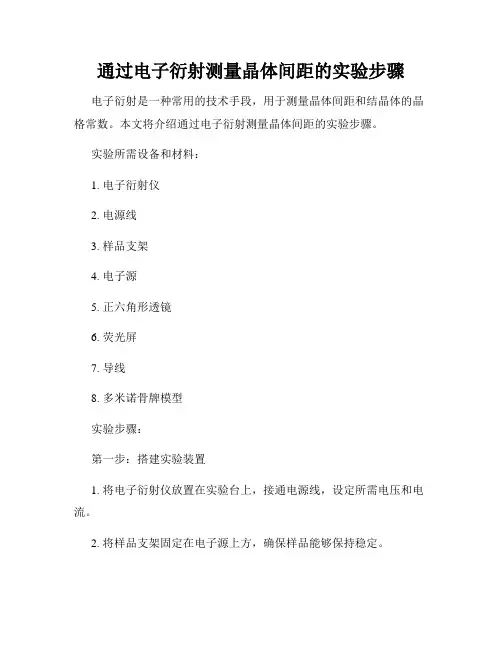

通过电子衍射测量晶体间距的实验步骤
通过电子衍射测量晶体间距的实验步骤电子衍射是一种常用的技术手段，用于测量晶体间距和结晶体的晶格常数。
本文将介绍通过电子衍射测量晶体间距的实验步骤。
实验所需设备和材料：1. 电子衍射仪2. 电源线3. 样品支架4. 电子源5. 正六角形透镜6. 荧光屏7. 导线8. 多米诺骨牌模型实验步骤：第一步：搭建实验装置1. 将电子衍射仪放置在实验台上，接通电源线，设定所需电压和电流。
2. 将样品支架固定在电子源上方，确保样品能够保持稳定。
3. 将正六角形透镜安装在样品支架下方，以保证电子束能够均匀地照射到样品表面。
4. 将荧光屏放置在电子衍射仪的适当位置。
第二步：准备样品1. 选择合适的晶体样品，如多米诺骨牌模型。
2. 将样品放置在样品支架上，并确保样品的表面平整。
第三步：调整电子衍射仪参数1. 调整电子衍射仪的电子源功率，使电子束的亮度适中。
2. 调整电子衍射仪的电子源和样品之间的距离，以确保电子束能够正常照射到样品表面。
3. 调整正六角形透镜的位置和角度，以获得清晰的衍射图样。
第四步：进行电子衍射实验1. 打开电子源，使电子束照射到样品表面。
2. 观察荧光屏上的衍射图样，记录下来。
第五步：测量晶体间距1. 根据观察到的衍射图样，找到衍射斑的位置。
2. 使用标尺或其他合适的测量工具，测量相邻衍射斑之间的距离。
3. 根据已知的衍射条件和几何关系，计算出晶体间的距离。
第六步：重复实验1. 对同一晶体样品，进行多次实验测量，以增加数据的准确性和可靠性。
2. 对不同晶体样品进行实验，比较测量结果。
实验注意事项：1. 在操作电子衍射仪时，要注意安全，避免电源过热和电流过大。
2. 在调整仪器参数时，小心操作，确保仪器的稳定性和可靠性。
3. 在测量晶体间距时，注意测量的准确性，避免误差的产生。
4. 在进行多次实验时，要保持实验环境的稳定性，避免干扰和误差的影响。
通过以上实验步骤，我们可以使用电子衍射技术准确测量晶体间距，并得到相应的晶格常数。
电子衍射实验报告
电子衍射实验报告电子衍射实验报告一、实验目的1. 熟悉电子衍射实验的实验原理与步骤；2. 了解电子衍射实验中常用的设备与仪器；3. 通过实验观测到摄影底片上的电子衍射图案，了解材料的结构和晶态型式。
二、实验原理1. 电子衍射电子是微观物体，具有波粒二象性，其波动性可以与晶格相互作用，因而可以在晶体中发生衍射现象。
当电子以一定的速度撞击在样品的表面上，部分电子会被散射，其散射所产生的衍射图样可表征样品的晶态。
电子衍射是研究材料结构的重要手段，其散射角度和强度的变化提供了关于晶格的信息。
2. 实验步骤（1）准备样品选取待测材料制成尺寸约为十分之一毫米左右的小棒、片或粉末，用金属夹固定在电子衍射仪的样品夹座上。
（2）准备吸入式电子显微镜开启电子衍射仪的电源，并调整电子枪电流，使电子束稳定。
然后选择适当的加速电压和孔径大小，以获得清晰而稳定的电子束。
（3）极薄样品制备将样品放置在金属网格上，经过高真空的蒸发、溅射、离子刻蚀等方法，制作成极薄样品。
（4）拍摄电子衍射图将制作成的极薄样品置于电子衍射仪中，调整衍射仪的望远镜和准直镜，调整适当的衍射针孔大小和位置，用摄影底片或荧光屏作为接收器材料，拍摄样品的电子衍射图案。
三、实验步骤1. 将选取的硅晶片放在样品夹板上，并夹紧，然后放回电子显微镜中。
2. 将电子束对准样品，然后通过微调拉杆调整显微镜的望远镜和准直镜的位置，使电子束聚焦在样品表面。
3. 拉开样品闪烁屏，并使其与样品垂直，接收电子衍射图。
4. 调整衍射仪的针孔大小和位置，使电子束成为点状，通过针孔把电子束聚焦在样品的不同位置。
5. 调整摄影底片的位置和倾角，将不同晶面的电子衍射图拍摄下来。
四、实验结果与分析1. 实验结果使用电子衍射仪拍摄了硅晶片的电子衍射图案，并观察到了多个衍射斑点，每个衍射斑点代表了晶体中不同晶面的衍射图案。
2. 结果分析硅晶片的衍射图案涉及到了晶体的晶胞、倾角和晶面指数。
理论推导可知，晶面的间距与衍射斑点间距呈正比，故可以测定出晶体中不同晶面的间距。
电子衍射g_物理_自然科学_专业资料
电子衍射电子衍射实验是曾荣获诺贝尔奖金的重大近代物理实验之一，也是现代分析测试技术中，分析物质结构，特别是分析表面结构最重要的方法之一。
现代晶体生长过程中，用电子衍射方法进行监控，也十分普遍。
1927 年Davsso 和Germer 首次实验验证了De Broglie 关于微观粒子具有波粒二象性的理论假说，奠定了现代量子物理学的实验基础。
本实验主要用于多晶体的电子衍射现象，测量运动电子的波长；验证德布罗意关系。
在做本实验前要求对X 射线的晶体衍射(德拜相)以及高真空的知识有一定了解。
【实验目的】1.了解电子衍射的观察及分析方法．2.通过实验证实电子的波动性并验证德布罗意公式，从而获得对电子的波粒二象性的初步认识．【实验原理】1．德布罗意假设和电子波的波长我们已经知道光具有波、粒二象性，那么对于运动的粒子(电子、质子，中子、原子……)是否也象光子一样，具有二象性呢? 1924年法国科学家德布罗意提出了一千著名的假说，即一切微观实物粒子不仅具有“粒子性” 同时也具有“波动性”。
根据这一假说，从粒子角度来看，一个质量为m 的实物粒子，当以速度υ 匀速运动时具有能量E 和动量P ，从波动性方面来看，具有波长λ和频率 ν 。
而这些量之间的关系也和光波的波长、频率与光子的能量、动量之间的关系一样，应遵守下列公式： νh mc E ==2λυhm P ==其中 h 为普朗克常数，c 为光在真空的速度，根据相对论原理，质量和速度有如下关系．2201c m m υ-=其中m 为粒子的静止质量。
对于一个具有静止质量m 的实物粒子来说，按德布罗意假说，当粒子速度为2υ时，相应于这些粒子的平面单色波的波长应为：220001c m h m h p h υυυλ-=== ┅┅┅┅ (1) 这就是德布罗意公式，这种波通常称为德布罗意或物质波，下面我们以电子为例，来计算一下德布罗意波的波长．一个静止质量为m 的电子，在一个电位差为 V 的均匀电场中加速，电子的速度可由下式算出：eVm =2021υ2m eV =υ ┅┅┅┅ (2)e 是电荷．当电子的速度 υ 远小于光速c 时，即 υ << c 时，德布罗意公式可写成：υλ0m h=┅┅┅┅ (3)将(2)式代入(3)式，即可得电子波的波长：Vem h 120⋅=λ ┅┅┅┅ (4)将：=h 6.62×3410（J ﹒S ）、 =e 1.602×1910-C 、 =0m 9.11×3110- Kg代入(4)式得， V 25.12=λ Å ┅┅┅┅ (5)当对电子的加速电压在几千伏以上时，电子的运动速度很快，由速度 变化加大而引起的质量变化就不可忽视，这时(4)式应修正为：)12001(150200c m eV eVm h +=λ ┅┅┅┅ (6)例如:当电压为5万伏时，电子波的波长如用(5)式计算，约需加上2.5％的修正。
电子衍射实验报告
电子衍射实验报告电子衍射实验报告引言：电子衍射是一种基于电子的波粒二象性的现象，它在物理学和材料科学领域具有重要的应用。
本实验旨在通过电子衍射实验，探索电子的波动性质，并进一步了解晶体结构的特点。
实验原理：电子衍射实验基于布拉格定律，该定律描述了波在晶体中的衍射现象。
根据布拉格定律，当入射波的波长与晶体的晶格常数满足一定条件时，衍射现象会发生。
电子作为一种波动粒子，也会在晶体中发生衍射。
实验装置：本实验使用的装置主要包括电子衍射仪、电子束发生器和探测器。
电子束发生器产生高速电子束，经过电子衍射仪的狭缝和晶体样品后，被探测器接收并记录。
实验步骤：1. 将电子衍射仪放置在稳定的平台上，确保其水平。
2. 打开电子束发生器，调节电子束的强度和方向，使其垂直射向晶体样品。
3. 调整电子衍射仪的狭缝宽度和位置，以获得清晰的衍射图样。
4. 通过旋转晶体样品，观察和记录不同角度下的衍射图样。
5. 根据记录的衍射图样，分析晶体的晶格常数和结构特征。
实验结果：通过实验观察和记录，我们得到了一系列清晰的衍射图样。
根据这些图样，我们可以计算出晶体的晶格常数和晶体结构的特征。
讨论：在本实验中，我们观察到了电子的波动性质，并通过电子衍射图样分析了晶体的结构特征。
这一实验结果与布拉格定律的预测相符合，验证了电子的波粒二象性。
结论：通过电子衍射实验，我们成功地观察到了电子的波动性质，并分析了晶体的结构特征。
这一实验结果对于深入理解波粒二象性和研究晶体结构具有重要意义。
展望：虽然本实验取得了一定的成果，但仍有一些问题需要进一步研究和探索。
例如，我们可以尝试使用不同波长的电子束进行衍射实验，以探索不同波长对衍射图样的影响。
此外，我们还可以将电子衍射与其他实验方法结合，进一步研究材料的微观结构和性质。
总结：电子衍射实验是一种重要的实验方法，通过观察和分析电子的波动性质，可以深入研究材料的结构和性质。
本实验通过实验步骤、结果讨论和结论总结，系统地介绍了电子衍射实验的原理和应用。
电子衍射实验
电子衍射实验电子衍射实验是一种非常重要的实验方法，它可以通过电子来研究物质的结构、组成和性质，其中涉及到很多物理和化学知识。
在我们日常的学习和工作中，经常需要使用这种技术，因此我们有必要深入了解和掌握它的相关知识和技能。
下面我将详细介绍电子衍射实验。
电子衍射实验是利用电子穿过物质时受到散射的原理来研究物质的结构、组成和性质的实验方法。
其原理是将电子射流照射到样品上，通过散射产生的衍射图样来确定样品的结晶性质和晶胞参数等。
电子衍射实验可以测量样品中各个晶面的间距和方向，从而确定样品的晶体结构。
电子衍射实验的原理是利用电子的波粒二象性和物质的衍射原理，在材料表面上照射高能电子束，使电子被散射，形成一定的衍射图案，通过这个衍射图案可以得到样品的晶体结构信息。
其具体原理可概括为如下三部分：1.波粒二象性：电子在运动时，既具有粒子性，又具有波动性。
因此，电子在通过物质时，遵循的是波动性质，其行为受物质表面的几何形状和晶体结构的限制。
2.布拉格衍射原理：根据布拉格定律，在晶格面上的距离为d时，当入射的电子波长与两个相邻晶格平面的距离满足一定关系式时，发生衍射现象。
这种衍射现象是以入射电子波与散射电子波的相干叠加为基础的。
3.电子散射：电子在经过物质时，不仅可以经过透射，还可以被散射。
照射到材料晶面时，入射电子会受到晶面原子的吸收和散射，并产生散射电子，这些散射电子就构成了一个衍射图样。
通过测量这个衍射图样的特性可以确定晶体结构信息。
电子衍射实验主要包括以下四个步骤：1.准备标本：标本的制备是电子衍射实验的第一步，其质量和制备方法的好坏直接影响着实验结果的准确性。
标本的制备过程需要根据不同的标本进行不同的样品制备方法。
2.样品照射：将制备好的样品放在电子显微镜台上，在加入真空和通电的情况下，使样品与电子束相互作用，得到衍射图案。
在样品照射的过程中，需要注意电子束的电子密度、电子束的速度、电子束的聚焦等实验参数，并根据衍射图样的特征进行调整，以获得更精确的数据。
电子衍射实验
电子衍射实验导言：电子衍射实验是一项经典的物理实验，它通过通过高速电子的衍射现象来研究物质的粒子性质。
本文将详细介绍电子衍射实验的原理、实验准备和过程，并讨论其在实际应用中的其他专业性角度。
一、原理解析：1. 单缝衍射原理：根据波粒二象性原理，粒子也能表现出波动性。
当电子通过一个狭缝时，就像波一样会发生衍射。
这一现象被称为单缝衍射，其原理类似于光的衍射。
2. 双缝干涉原理：当电子通过两个狭缝时，它们会形成干涉图案。
这一现象被称为双缝干涉，通过干涉图案我们可以了解电子的波动性质。
3. 德布罗意关系：根据德布罗意关系，电子的波长可以由其动量和质量计算而得。
波长越小，衍射现象越明显。
二、实验准备：1. 光路准备：为了产生出足够的直线电子流，我们需要将电子加速器与狭缝和探测器相连接。
狭缝用于产生单缝衍射或双缝干涉的实验装置。
探测器用于检测电子的位置和强度。
2. 实验装置：实验装置应包括一个高速电子加速器，以及具有单缝或双缝的狭缝装置。
通常，狭缝与探测器之间还会加入电子透镜和偏转电场，以调控电子束在实验中的走向和位置。
三、实验步骤：1. 调整实验装置：首先，我们需要调整电子加速器，确保电子束稳定直线且具有足够高的速度。
然后，调整狭缝和探测器的位置，使其在实验装置中合适而稳定。
2. 单缝衍射实验：将实验装置调整至单缝衍射模式，保持电子加速器和狭缝之间的距离一定，并记录探测器上的衍射图案。
通过衍射图案，我们可以观察到电子的波动性以及电子波长的大小。
3. 双缝干涉实验：将实验装置调整至双缝干涉模式。
确保狭缝之间的距离与电子波长相匹配，使得双缝干涉效应最为明显。
记录探测器上的干涉图案，通过干涉图案，我们可以观察到电子的干涉现象。
四、实验应用：1. 量子力学研究：电子衍射实验是研究量子力学的重要实验之一。
通过电子的波动性和干涉现象，我们可以了解到电子的粒子性质。
这对于研究电子行为和物质结构非常重要。
2. 材料科学：电子衍射实验在材料科学中有着广泛的应用。
电子衍射实验
电子衍射实验电子衍射实验是物理教学中的一个重要实验，通过观察电子衍射现象，加深对微观粒子波粒二象性的认识；掌握电子衍射的基本理论，验证德布罗意假设。
本文尝试在实际实验的基础上，通过对实验结果和相关物理参数的处理，利用计算机技术和网络技术，虚拟电子衍射实验现象，并利用于实际教学。
1.电子衍射实验1)德布罗意假设及电子波长公式及电子波长公式：德布罗意认为，对于一个质量为m 的，运动速度为v 的实物粒子，从粒子性方面来看，它具有能量E 和动量P ，而从波动性方面来看，它又具有波长λ和频率h ，这些量之间应满足下列关系：2/E mc hvP mv h λ====式中h 为普朗克常数，c 为真空中的光速，λ为德布罗意波长，自上式可以得到：h h P mvλ== 这就是德布罗意公式。
根据狭义相对论理论，电子的质量为：h m mv == o m 为电子的静止质量，则电子的德布罗意波长可表示为：h m mv == 若电子在加速电压为V 的电场作用下由阴极向阳极运动，则电子的动能增加等于电场对电子所做的功21)k o E m c eV ==由式(5-2-6)可得：V =将式(5-2-7)代入式(5-2-5)得到： λ=当加速电压V 很小，即201em c 时，可得经典近似公式：v h λ⎧'=⎪⎨'=⎪⎩将346.62610h -=⨯⋅焦秒，319.11010m -=⨯千克,191.60210e -=⨯库仑,82.99810/c =⨯米秒，代入(5-2-8), (5-2-9),得到80.48910)V λ-==-⨯(5-2-10) λ'=加速电压的单位为伏特，电子波长λ的单位为0A ，即0.1um 。
根据式(5-2-10可算出不同加速电压下电子波长的值。
2)布拉格方程(定律)根据晶体学知识，晶体中的粒子是呈规则排列的，具有点阵结构，可以把晶体看作三维衍射光栅，这种光栅的光栅常数要比普通人工刻制的光栅小好几个数量级(810cm -有序结构)。
电子射线衍射实验报告
一、实验目的1. 理解电子衍射的基本原理和实验方法。
2. 掌握电子衍射仪的操作步骤和数据分析方法。
3. 通过电子衍射实验，验证德布罗意假说，并分析样品的晶体结构。
二、实验原理电子衍射是利用电子束与晶体相互作用产生的衍射现象，用以研究晶体结构和电子的波动性质。
根据德布罗意假说，电子具有波动性，其波长λ与动量p之间的关系为：λ = h/p，其中h为普朗克常数。
当电子束照射到晶体上时，由于晶体中原子排列的周期性，电子束会发生衍射。
衍射后的电子波相互干涉，形成衍射图样。
通过分析衍射图样，可以确定晶体的晶体结构，如晶胞参数、晶面间距等。
三、实验仪器与材料1. 电子衍射仪：主要包括电子枪、电子显微镜、探测器等。
2. 样品：银多晶薄膜样品。
3. 实验室常用工具：剪刀、镊子、滤纸等。
四、实验步骤1. 将样品放置在电子显微镜的样品台上。
2. 调整电子枪的电压和电流，使电子束的波长与样品晶格间距大致相等。
3. 打开电子显微镜，观察电子束在样品上的衍射图样。
4. 使用探测器记录衍射图样，并进行数据分析。
五、实验结果与分析1. 通过观察衍射图样，发现样品在多个方向上出现了衍射斑点，形成衍射环。
2. 通过分析衍射斑点，确定样品的晶胞参数和晶面间距。
3. 根据德布罗意假说，计算电子的波长，并与实验结果进行对比。
六、实验讨论1. 实验结果表明，电子束与晶体相互作用产生的衍射现象与X射线衍射相似，验证了德布罗意假说。
2. 通过分析衍射图样，可以确定样品的晶体结构，为材料研究提供了有力手段。
3. 电子衍射实验具有以下优点：- 实验装置简单，操作方便。
- 实验结果准确，可重复性高。
- 可用于研究不同类型晶体结构。
七、实验结论1. 电子衍射实验成功验证了德布罗意假说。
2. 通过电子衍射实验，可以确定样品的晶体结构，为材料研究提供了有力手段。
3. 电子衍射实验具有实验装置简单、操作方便、结果准确等优点，是研究晶体结构的重要方法。
八、实验注意事项1. 实验过程中，注意保护样品，避免样品受到污染或损坏。
实验报告利用电子衍射技术研究晶体结构
实验报告利用电子衍射技术研究晶体结构电子衍射技术是一种重要的工具，用于研究物质的晶体结构。
通过该技术，科学家们可以观察到晶体中的原子排列方式，并进一步理解物质的性质和行为。
本实验利用电子衍射技术，对某一晶体的结构进行研究，并进行实验报告的撰写。
一、实验目的本实验旨在通过电子衍射技术，研究并分析某一晶体的结构特征，深入了解晶体的微观结构以及原子的排列方式。
二、实验步骤1. 准备样品：选择一块完整、无瑕疵的晶体样品，确保样品准备过程不会对晶体结构造成影响。
2. 准备实验仪器：确保电子衍射仪器处于正常工作状态，并根据仪器说明正确设置实验参数。
3. 将样品放置在电子衍射仪器内，并调整位置，使其与电子束垂直。
4. 施加适当的电子束，进行电子衍射扫描，记录衍射图谱。
5. 根据衍射图谱，进行数据分析，确定晶体的晶格参数，推断晶体结构。
三、实验结果与讨论通过对实验获得的衍射图谱进行分析，得到了晶体的晶格参数和结构信息。
根据衍射图谱中的衍射斑点位置和强度分布，可以确定晶体的晶胞尺寸和晶面取向。
进一步分析衍射图谱中的间距和强度比值，可以推断出晶体的点群对称性以及晶体内原子的排列方式。
例如，若衍射图谱中存在对称性明显的斑点分布，说明晶体具有高度的点群对称性。
而对称斑点的位置和数量可以提供有关晶胞内原子排列方式的重要信息。
根据实验结果，可以进一步探讨晶体结构对其性质和行为的影响。
晶体结构的研究可以为材料科学、化学和物理学等领域的研究提供重要的基础。
通过了解晶体结构，可以优化材料设计和制备过程，提高材料的性能和应用。
四、结论本实验利用电子衍射技术对晶体的结构进行了研究，通过分析衍射图谱，得到了晶体的晶格参数和结构信息。
该实验结果有助于深入理解晶体的微观结构和原子的排列方式，并为材料科学研究提供重要的基础。
总之，电子衍射技术在研究晶体结构方面具有重要的应用价值。
通过该技术，科学家们可以揭示晶体内部的微观结构和原子的排列方式，为材料的设计和应用提供理论依据和指导。
电子衍射实验报告
电子衍射实验报告一、实验目的与实验仪器实验目的：1.测量电子束波长验证德布罗意关系2.测量晶体的晶格常数并测量衍射环所对应的密勒指数3.计算普朗克常数实验仪器：DF-8 型电子衍射仪二、实验原理（要求与提示：限400字以内，实验原理图须用手绘后贴图的方式）测量电子波长λ方法一：电子束德布罗意波长代入电子动能所以电子束德布罗意波长方法二：原子在晶体中是有规则排列的，形成各种方向的平行面，每一族平行面可以用密勒指数（h k l）来表示。
现在考虑电子波射在原子构成的一族平行面上强波束射出条件θ角很小时并以密勒指数代替d，得即二、实验步骤（要求与提示：限400字以内）1.求运动电子波长，验证德布罗意关系式用毫米刻度尺对不同的加速电压直接测量衍射环的半径 r2.测量晶体的晶格常数在电子加速电压为 10kV、15kV、20kV 时分别测量金的反射面为（111）、（200）、（220）、（311）时的衍射纹半径 r3.测量衍射环的密勒指数4.计算普朗克常数1-2图像画出四、数据处理（要求与提示：对于必要的数据处理过程要贴手算照片）1.求运动电子波长，验证德布罗意关系式多次测量在不同电压下密勒指数为（220）的衍射环半径并求平均值1.91 1.91 1.91 1.92方法一： 由公式将不同电压值代入式中得到电子束德布罗意波波长方法二： 由公式1.92比较两种方法计算出的波长可以看出两种方法计算出的德布罗意波长差非常小成功验证了德布罗意关系的正确性2.测量晶体的晶格常数选取在不同电压下测量的最亮的衍射环即（220）晶面半径由公式可以得到对V 和 进行线性拟合即为拟合斜率b对于（220）晶面 =8，此外 普朗克常数h= 6.62607015x10-34J ·s 电子质量m= 9.10956x10-31kg 电子电荷e= 1.602189x10-19C 屏间距D=258mm代入计算得002222223877.4160.4110.9602.12258626.6828a A A emb D h与理论值%6.7%1000a a a3.测量衍射环的密勒指数由式可以知道相同加速电压下ij jj jir r L K HL K H2/12222/122i 2i对于可观测到最亮的电子衍射环对应的晶面为（220），以（220）晶面对应的密勒指数和衍射环半径可计算出所测得不同衍射环半径所对应的晶面密勒指数。
物理实验技术中的电子衍射实验指导
物理实验技术中的电子衍射实验指导电子衍射实验是物理实验教学中非常重要的一部分，通过电子在物质中的衍射现象，我们可以了解电子的波粒二象性及其在实验中的应用。
在进行电子衍射实验时，我们需要掌握一定的实验技巧和操作方法，下面将从实验器材的准备、实验环境的控制以及实验数据的分析三个方面来进行指导。
一、实验器材的准备在进行电子衍射实验时，我们需要准备的主要器材有电子显微镜和透射电子显微镜样品架。
首先，要保证电子显微镜的工作状态良好，检查加热丝和透明网膜等是否完好。
其次，对样品架进行清洁，保证其表面光洁度，以及避免有灰尘等杂质对实验结果的影响。
二、实验环境的控制在进行电子衍射实验时，我们需要注意控制实验环境，以减少外界干扰对实验结果的影响。
首先，要保持实验室的整洁和安静，避免噪声和振动对电子显微镜的工作和观察造成干扰。
其次，在进行实验时应尽量避免强光照射到样品上，因为强光容易在样品上产生散射现象，影响衍射的结果。
三、实验数据的分析在进行电子衍射实验后，我们需要对实验数据进行分析，以得出有关现象和规律的结论。
首先，要对实验所得的电子衍射图样进行观察和分析，注意观察图样中的明暗条纹和间距等细节。
其次，可以使用空间频谱分析的方法，通过计算图样中不同频率组分的强度，来进一步了解电子在样品中的衍射行为。
最后，可以将实验结果与理论知识进行对比，验证实验的准确性，并进一步探讨有关电子波粒二象性的物理原理。
综上所述，电子衍射实验是物理实验中的一项重要内容，通过掌握实验技巧和操作方法，我们可以深入了解电子的波粒二象性及其在实验中的应用。
在进行实验时，需要注意实验器材的准备、实验环境的控制以及实验数据的分析，这些方面的注意事项将有助于提高实验的准确性和可靠性。
通过电子衍射实验，我们可以进一步认识到物质的微观结构和性质，推动实验科学的发展。
电子衍射实验技术的使用教程
电子衍射实验技术的使用教程通过电子衍射实验技术的使用，科学家们可以深入研究物质的微观结构和性质。
本文将介绍电子衍射实验技术的基本原理以及操作方法，帮助读者了解和运用这一重要的科学工具。
一、电子衍射实验技术的基本原理电子衍射实验技术基于电子的波粒二象性，利用电子束的波动性质来揭示物质的晶体结构。
电子束通过物质后会发生衍射现象，形成一幅衍射图样。
这幅图样中的细节可以提供有关晶体结构和原子排列的宝贵信息。
二、实验装置及仪器的准备进行电子衍射实验需要一些基本装置和仪器。
首先，需要准备一个电子衍射仪。
该仪器包括一个电子枪、一组电子透镜、一个样品台和一个衍射屏。
电子枪可以发射高速电子束，电子透镜用于控制和聚焦电子束，样品台用于支撑待测样品，而衍射屏用于接收和记录衍射图样。
其次，需要准备待测样品。
样品可以是晶体、纳米材料、生物分子或其他具有衍射性质的物质。
样品的制备要求高度纯净，并且需要在实验室中保持较低的温度和湿度。
最后，还要准备一个电子衍射图像处理软件。
这种软件可以帮助科学家分析和解释衍射图样，确定物质的晶体结构。
三、实验操作步骤进行电子衍射实验需要经过一系列步骤。
首先，将待测样品放置在样品台上。
确保样品与电子束的路径相交，以便观察到清晰的衍射图样。
然后，调整电子透镜，使得电子束聚焦到最佳状态。
这一步是非常关键的，因为电子束的聚焦质量会直接影响到后续观察和分析。
接下来，打开电子衍射仪上的高压开关，发射电子束。
注意在实验过程中要保持稳定的电子束，以获得高质量的衍射图样。
最后，利用电子衍射图像处理软件进行图像分析。
这种软件可以通过衍射图样的特征来确定晶体的晶胞参数、晶面指数以及晶胞的空间群等信息。
四、技术的应用领域电子衍射实验技术在材料科学、生物科学、化学等领域具有广泛的应用。
在材料科学中，电子衍射技术可以用于研究金属、合金、陶瓷等材料的晶体结构和相变特性。
通过电子衍射实验，科学家们可以了解材料的晶粒尺寸、晶界分布和晶体缺陷等信息，有助于指导材料设计和制备。
电子衍射与电子显微镜实验教案
电子衍射与电子显微镜实验教案一、实验目的通过本实验，我们旨在帮助学生了解电子衍射的原理和电子显微镜的基本原理及操作方法，提高他们的实验操作能力和科学研究能力。
二、实验原理1. 电子衍射原理电子衍射是指电子束通过晶体后在显微镜屏上出现衍射斑点的现象。
它是一种利用物质对电子的衍射来研究物质性质的重要手段。
电子通过晶体时，会与晶体的原子或分子发生相互作用，使电子的传播受到干涉和衍射的影响，从而在屏上形成衍射斑点。
通过观察和分析这些衍射斑点的形态和分布，可以得到晶体的结构信息。
2. 电子显微镜原理电子显微镜利用电子束的波动性来观察显微细节，其对显微观察的分辨率远远高于光学显微镜。
其基本原理是利用电子的波动性构造出一部类似于光学显微镜的形象，通过放大和捕捉电子的散射图像，可获得高分辨率的样品表面形貌和结构信息。
三、实验仪器与材料1. 实验仪器：电子衍射仪、电子显微镜2. 实验材料：金属薄膜样品、晶体样品四、实验步骤1. 电子衍射实验步骤1：准备样品选取一块金属薄膜样品，确保其表面清洁无杂质。
步骤2：设置电子束将电子衍射仪调至适当的工作状态，包括电子束的电流、电压和聚焦系统的调整。
步骤3：观察电子衍射斑点将样品放在电子束的路径上，通过转动样品或者调节电子束的入射角度，观察衍射斑点的变化。
记录并分析观察到的衍射斑点图案。
2. 电子显微镜实验步骤1：准备样品选取一块晶体样品，确保其表面平整、干净。
步骤2：设置电子显微镜参数调整电子显微镜的工作参数，包括电子束的亮度、聚焦和缩放倍数的选择。
步骤3：观察样品将样品放入电子显微镜的样品台上，通过调节电子束的路径和聚焦系统，观察样品的表面形态和结构。
可以使用不同的增强技术，如透射电子显微镜（TEM）和扫描电子显微镜（SEM），以获取更详细的信息。
五、实验结果与分析在电子衍射实验中，观察到的衍射斑点图案可以根据衍射的原理进行解释，从而得到样品的晶体结构信息。
在电子显微镜实验中，观察到的样品表面形貌和结构可以通过电子束的放大和捕捉来获取高分辨率的影像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子衍射实验
电子衍射实验是物理教学中的一个重要实验，通过观察电子衍射现象，加深对微观粒子波粒二象性的认识；掌握电子衍射的基本理论，验证德布罗意假设。
本文尝试在实际实验的基础上，通过对实验结果和相关物理参数的处理，利用计算机技术和网络技术，虚拟电子衍射实验现象，并利用于实际教学。
1.电子衍射实验
1)德布罗意假设及电子波长公式及电子波长公式：
德布罗意认为，对于一个质量为m 的，运动速度为v 的实物粒子，从粒子性方面来看，它具有能量E 和动量P ，而从波动性方面来看，它又具有波长λ和频率h ，这些量之间应满足下列关系：
2/E mc hv P mv h λ
====
式中h 为普朗克常数，c 为真空中的光速，λ为德布罗意波长，自上式可以得到：
h h P mv
λ==
这就是德布罗意公式。
根据狭义相对论理论，电子的质量为：h
m mv =
=
o m 为电子的静止质量，则电子的德布罗意波长可表示为：
h
m mv =
=
若电子在加速电压为V 的电场作用下由阴极向阳极运动，则电子的动能增加
等于电场对电子所做的功
21)k o E m c eV ==
由式(5-2-6)可得：
V =将式(5-2-7)代入式(5-2-5)
得到： λ=
当加速电压V 很小，即
2
01e m c 时，可得经典近似公式：
v h λ⎧'=⎪⎨
'=⎪⎩将346.62610h -=⨯⋅焦秒，319.11010m -=⨯千克,191.60210e -=⨯库仑,
82.99810/c =⨯米秒，代入(5-2-8), (5-2-9),得到
80.48910)V λ-=
=-⨯
(5-2-10) λ'=
加速电压的单位为伏特，电子波长λ的单位为0
A ，即0.1um 。
根据式(5-2-10可算出不同加速电压下电子波长的值。
2)布拉格方程(定律)
根据晶体学知识，晶体中的粒子是呈规则排列的，具有点阵结构，可以把晶体看作三维衍射光栅，这种光栅的光栅常数要比普通人工刻制的光栅小好几个数量级(810cm -有序结构)。
当高速电子穿过晶体薄膜时所发生的衍射现象，与X
射线穿过多晶体所发生的衍射现象相类似。
它们衍射线的方向，以单晶体为例: 当反射线满足2sin d n θλ= (Bragg 公式) n = 0,1,2,...
则加强,其它方向抵消。
方程中的几何因子可用仪器的尺寸确定, 方程变为
λ= 222()m h k l =++，
其中 h 、k 、l 为晶面指数，晶格常数 0
4.0786A a =
3)多晶衍射花样
多晶体是由许多取向不同的微小晶粒组成。
以入射线为中心，顶角为2θ的反射锥面满足布拉格方程, 形成4θ衍射锥(反射线加强)，下方放置感光底板或荧光屏, 可观察到衍射环(单晶是衍衍射锥射点阵)。
不同晶面，多晶体有不同的衍射环，形成一组同心园环。
4)系统消光
除简立方结构外, 复杂晶胞原子排列不同,会导致某些衍射线满足布拉格方程方向上消失. 对面心立方结构(Au,Al),晶面指数为全奇或全偶才可观察到衍射线
h k l=
: :1:1:1, 2:0:0, 2:2:0, 3:1:1
才能形成衍射线，有
2222
R :R :R :R =3:4:8:11...
1234
2.电子衍射实验方法及数据处理
2．1电子衍射实验仪器
电子衍射仪的实验装置如下图所示：
电子枪A 发射电子束，阳极B 中意带有小孔可以让电子通过，阴极A 加上几万伏的负电压，阳极B 接地，高速电子通过阳极后经会聚系统C 和光阑D 会聚后打在样品E 上产生衍射，F 为荧光屏或底片，用来观察或记录衍射图像。
为了防止阴极、阳极之间的高压击穿，减少空气分子对电子束的散射，保证电子枪的正常工作，衍射仪必须保证在的真空度下工作。
关于该仪器的供电系统：机械泵是用380V 三相电源，扩散泵用市电220V 单相电源；镀膜系统中用灯丝加热电流(即镀膜电流)可调范围从0100A ，它从0.5kW 自耦变压器调节其大小；灯丝最大电流为4A ；电子枪加速电压—高压，由市电220V 经变压器升压，整流滤波后可得到050kV 连续可调直流高压。
2．2数据处理
1)两种方法测电子波长
i) 德布罗意方法： 测加速电压, 用(1)计算波长
ii)布拉格方法： 测衍射环的直径, 计算半径的平方的正数比如果满足
22221234R :R :R :R =3:4:8:11...
可确定为面心立方结构, 用(2)求λ。
2)数据处理(回归法)
3.电子衍射实验
1) 用德布罗意方法求波长λ：
根据式(5-2-10)，如用户输入电压数值，调用相关函数即立得波长λ值。
此为精确值。
2) Bragg 公式及现象模拟、数据处理分析：
据式(5-2-19),综合(5-2-10)不排除一般性，可知对某样品第i 环
2
1
i c R V = 其中1c =22
150i L m a
对此环为常数 两边同乘以π有：
21c S V π= 记2
12c c π
=则
2
c S V
=
说明该衍射环面积S 与电压V 成反比。
因本虚拟实验采用实验拍摄的方法获得采样，记缩放比例为系数为3c
即234
3423 ()c c c S c S c c c V V
'==
== 则反映在照片上的照片面积S '也与V 成反比，记其系数为4c 。
因上述为任意环，故反比关系对任意环成立。
但系数不同。
据此，即可根据用户输入的电压值对图像作相似变换，实现虚拟实验(虚拟环境、虚拟参数、虚拟变化)。
设初始电压为0V ，调节至V ，有
2
0020S R V V S R
==
得R R =
4c 无关。
设定初始参数即初始0R 及0V 后，根据放缩倍比及误差模拟即可知放缩后各参数值如R 值，实现实验现象的模拟。
3) 参数的初始化：
在实际采样中取得照片，并测量出各衍射环半径对应数值。
经处理后作为原始参数输入程序，作为程序的初始化参数。
此为约值。
以简单立方为例，在电压为8kV 时采样得照片。
并实际测得前四环半径分别为：
以此采样为基础改变虚拟电压进行相似变换，在实际实验事实存在的条件下，在保证图片质量和可观测度的前提下，即可得到一定电压下(一般为8~15kV)该简单立方样品电子衍射图样。
并可由相似变换关系得到变换后半径数值，并可进行处理，得出结论。
4) 误差模拟：
实际实验操作观察得到的数据，本程序均作了计算机处理，但鉴于实际实验操作误差的客观存在，为使本程序能适合于实际教学的应用，模拟实际实验中不可避免的系统误差，作了误差模拟处理。
在本虚拟实验中利用一定范围内的随机数设定相对误差限，一般不超过1%。
跟人眼观察的误差限基本接近。
爱丽斑
对于任何光学系统，其中的光学元件总有一定的孔径，平行光通过它们就会发生衍射现象，那么即使此光学系统完全没有象差，也得不到真正的点象，最小的象点必定大于或者等于相应的爱丽斑的大小，而爱丽斑的大小又与此光学系统中光学元件的孔径和波长有关。
因此，一个光学系统的分辨率极限实际上是由此光学
系统的孔径和光源的特性所决定的。
两个象点逐渐接近时，两个衍射环就会互相重迭，当两个亮斑的中心距离等于第一级暗环的半径时，两个亮峰之间的光强度小于峰值的19％，通常认为，这两个亮斑尚能分辨开。
我们用δ表示此时两个点象点中心的距离，当δ小到一定程度时，我们就分辨不出屏上的两个象点了。
我们可以用δ的大小来表示此光学元件的分辨本领。
爱丽斑(Ariel spot)
参考文献：
[1] 林木欣. 近代物理实验. 广东：广东教育出版社，1994. 323~332。
