9~钢筋平法识图练习题集

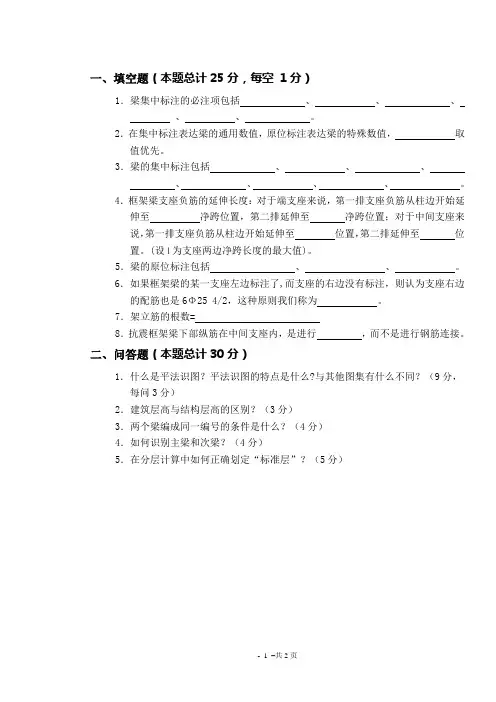

(完整版)钢筋平法识图试卷
一、填空题（本题总计25分，每空1分）1．梁集中标注的必注项包括、、、、、。
2．在集中标注表达梁的通用数值，原位标注表达梁的特殊数值，取值优先。
3．梁的集中标注包括、、、、、、、。
4．框架梁支座负筋的延伸长度：对于端支座来说，第一排支座负筋从柱边开始延伸至净跨位置，第二排延伸至净跨位置；对于中间支座来说，第一排支座负筋从柱边开始延伸至位置，第二排延伸至位置。
(设l为支座两边净跨长度的最大值)。
5．梁的原位标注包括、、。
6．如果框架梁的某一支座左边标注了,而支座的右边没有标注，则认为支座右边的配筋也是6Φ25 4/2，这种原则我们称为。
7．架立筋的根数=8．抗震框架梁下部纵筋在中间支座内，是进行，而不是进行钢筋连接。
二、问答题（本题总计30分）1．什么是平法识图？平法识图的特点是什么?与其他图集有什么不同？（9分，每问3分）2．建筑层高与结构层高的区别？（3分）3．两个梁编成同一编号的条件是什么？（4分）4．如何识别主梁和次梁？（4分）5．在分层计算中如何正确划定“标准层”？（5分）三、计算题（本题总计35分，每小题35分）计算KL1端支座（600×600的端柱）的支座负筋的长度。
混凝土强度等级C25，二级抗震等级。
取L aE 为45d ，钢筋保护层厚度为28mm 。
6φ25 4/26φ22 4/27φ20 3/46φ22 4/2KL1(3)300×700φ10@100/200(2)2φ22G4φ106φ25 4/26φ22 4/26φ22 2/472007200150450150KZ2 600×600四、识图题（解读图中集中标注和原位标注的内容）（本题总计15分，每小题15分）KL3(3A)450×600φ12@150/200(4)2φ25;4φ25G4φ124φ256φ25 4/26φ25 4/27φ25 2/5 N4φ168φ22 3/5 2φ16φ10@200(2)答案一、填空题（本题总计30分，每小题1分）1.梁编号、截面尺寸、箍筋、上部通长筋、架立筋、侧面构造钢筋或抗扭钢筋2.原位标注3.梁的编号、截面尺寸、箍筋规格与间距、上部通长筋、下部通长筋、架立筋、侧面构造钢筋、抗扭钢筋4.1/3、1/4、l/3、l/45.左右支座上部纵筋的原位标注、上部跨中的原位标注、下部纵筋的原位标注6.缺省对称原则7.箍筋的肢数-上部通长筋的根数8.锚固二、问答题（本题总计25分，每小题25分）1.答: ①平法识图是把结构构件的尺寸和配筋的呢过，按照平面整体表示方法制图规则，整体直接表达在各类构建的结构平面布置图上的一种表示方法。

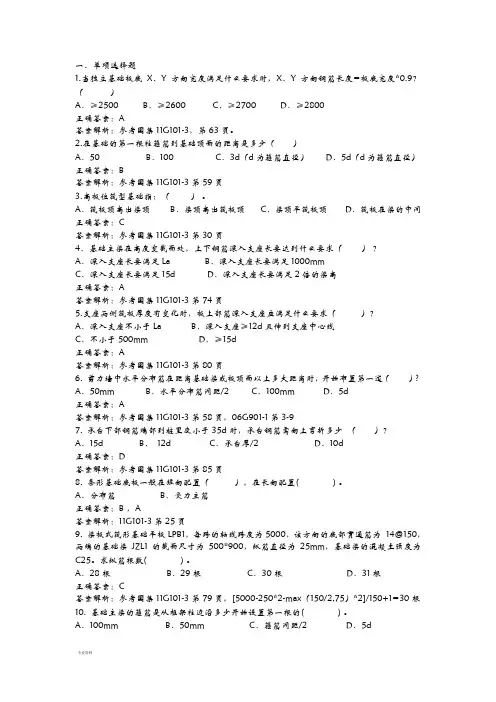

9~钢筋平法识图练习题集
一、单项选择题1.当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9？（）A．≥2500B．≥2600C．≥2700D．≥2800正确答案：A答案解析：参考图集11G101-3，第63页。
2.在基础的第一根柱箍筋到基础顶面的距离是多少（）A．50B．100C．3d（d为箍筋直径）D．5d（d为箍筋直径）正确答案：B答案解析：参考图集11G101-3第59页3.高板位筏型基础指：（）。
A．筏板顶高出梁顶B．梁顶高出筏板顶C．梁顶平筏板顶D．筏板在梁的中间正确答案：C答案解析：参考图集11G101-3第30页4．基础主梁在高度变截面处，上下钢筋深入支座长要达到什么要求（）？A．深入支座长要满足La B．深入支座长要满足1000mmC．深入支座长要满足15d D．深入支座长要满足2倍的梁高正确答案：A答案解析：参考图集11G101-3第74页5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求（）？A．深入支座不小于La B．深入支座≥12d且伸到支座中心线C．不小于500mm D．≥15d正确答案：A答案解析：参考图集11G101-3第80页6. 剪力墙中水平分布筋在距离基础梁或板顶面以上多大距离时，开始布置第一道（）? A．50mm B．水平分布筋间距/2C．100mm D．5d正确答案：A答案解析：参考图集11G101-3第58页，06G901-1第3-97. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折多少（）？A．15d B．12d C．承台厚/2D．10d正确答案：D答案解析：参考图集11G101-3第85页8. 条形基础底板一般在短向配置（），在长向配置()。
A．分布筋B．受力主筋正确答案：B，A答案解析：11G101-3第25页9. 梁板式筏形基础平板LPB1，每跨的轴线跨度为5000，该方向的底部贯通筋为14@150，两端的基础梁JZL1的截面尺寸为500*900，纵筋直径为25mm，基础梁的混凝土强度为C25。
钢筋平法识图框架柱试题
认识柱形态与内部钢筋1.单选题注重尺寸b*h，b代表（）A.截面高度B.截面宽度C.柱长度D.柱高度2.单选题某根抗震框架柱，柱子中箍筋直径为8mm,则箍筋封闭处理时弯折135度的弯钩，平直段的长度取（）mmA.50B.75C.80D.1003.判断题柱子中箱筋在布置时，需要遵循“隔一拉一”的原则A.正确B.错误4.判断题柱子中箍筋设置时，应该是“大箍套小箍，而不能“等箍互套”A.正确B.错误5.判断题柱中箍筋设置时，内箱短肢尺寸应该尽量小A.正确B.错误柱列表注写方式1.柱编号由类型代号和序号组成,其中KZ表示（）A.转换柱B.框架柱C.芯柱D.梁上柱2.柱编号由类型代号和序号组成,其中XZ表示（）A.转换柱B.框架柱C.芯柱D.梁上柱3.芯柱的宽度不得小于（）A.b/3B.b/2C.bD.b/44.结构层高表中双细线表示（）A.嵌固部位B.锚固部位C.搭接部位D.使用部位5.箍筋标注时“/”表示（）A.加密区与非加密区B.非加密区与加密区C.搭接长度D.嵌固长度截面注写方式1.什么是截面注写方式？柱的截面注写方式是在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。
2.可以看到柱内截面配筋的是列表注写方式A.正确B.错误3.截面注写方式可以看到柱子列表A.正确B.错误4.柱内配筋不同可以编为同一柱号A.正确B.错误5.截面注写方式可以看到柱内截A.正确B.错误柱基础插筋1.柱出基础顶面第一道箍筋位置距基础顶部高度为（）A.20B.30C.40D.502.基础保护层厚度小于等于5d时，柱深入基础的箍筋需加密A.正确B.错误3.基础保护层厚度大于5d时，柱深入基础的箍筋需加密A.正确B.错误4.柱子满足直锚要求时，长度不小于（）ebC.Lzcn5.柱子钢筋不需深入到基础顶部A.正确B.错误箍筋加密区的范围1.柱箍筋加密区在量高度范围内即可A.正确B.错误2.箍筋在刚性地面上下500 mm 范围内加密是考虑了这种刚性地面的非刚性约束的影响。
平法识图(习题与答案)
题目1正确获得1.00分中的1.00分标记题目题干基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目2正确获得1.00分中的1.00分标记题目题干当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目3正确获得1.00分中的1.00分标记题目题干等腰三桩承台受力钢筋以“Δ”打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。
（）::判断题:: CJQ表示窗井墙。
（） {TRUE#回答错误#回答正确}选择一项：对错反馈回答正确正确的答案是“对”。
题目4正确获得1.00分中的1.00分标记题目题干独立基础按截面形状划分，有阶形和坡形两种形式。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目5正确获得1.00分中的1.00分标记题目题干抗震设防烈度为6度及以上地区，必须进行抗震设计（）选择一项：对错反馈回答正确正确的答案是“对”。
题目6正确获得1.00分中的1.00分标记题目题干基础梁箍筋的复合方式有开口箍和封闭箍。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目7正确获得1.00分中的1.00分标记题目题干混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离（）选择一项：对错反馈回答正确正确的答案是“对”。
题目8正确获得1.00分中的1.00分标记题目题干平板式筏形基础可划分为柱下板带和跨中板带。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目9正确获得1.00分中的1.00分标记题目题干LaE是弯锚长度标准（）选择一项：对错反馈回答正确正确的答案是“错”。
题目10正确获得1.00分中的1.00分标记题目题干基础主梁的箍筋是从框架柱边沿多少开始设置第一根的50mm。
（）选择一项：对错反馈回答正确正确的答案是“对”。

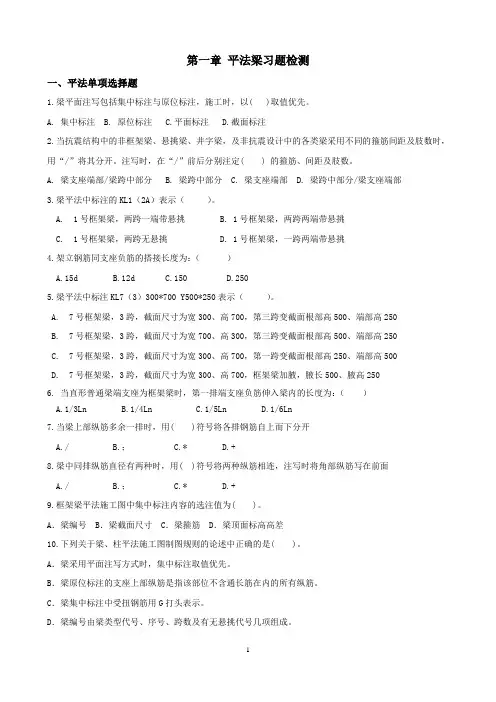

平法识图与钢筋算量习题集2020.4.21
第一章平法梁习题检测一、平法单项选择题1.梁平面注写包括集中标注与原位标注，施工时，以( )取值优先。
A. 集中标注B. 原位标注C.平面标注D.截面标注2.当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。
注写时，在“/”前后分别注定( ) 的箍筋、间距及肢数。
A. 梁支座端部/梁跨中部分B. 梁跨中部分C. 梁支座端部D. 梁跨中部分/梁支座端部3.梁平法中标注的KL1（2A）表示（）。
A. 1号框架梁，两跨一端带悬挑B. 1号框架梁，两跨两端带悬挑C. 1号框架梁，两跨无悬挑D. 1号框架梁，一跨两端带悬挑4.架立钢筋同支座负筋的搭接长度为：（）A.15dB.12dC.150D.2505.梁平法中标注KL7（3）300*700 Y500*250表示（）。
A. 7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B. 7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C. 7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D. 7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2506. 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（）A.1/3LnB.1/4LnC.1/5LnD.1/6Ln7.当梁上部纵筋多余一排时，用( )符号将各排钢筋自上而下分开A./B.；C.*D.+8.梁中同排纵筋直径有两种时，用( )符号将两种纵筋相连，注写时将角部纵筋写在前面A./B.；C.*D.+9.框架梁平法施工图中集中标注内容的选注值为( )。
A．梁编号 B．梁截面尺寸 C．梁箍筋 D．梁顶面标高高差10.下列关于梁、柱平法施工图制图规则的论述中正确的是( )。
A．梁采用平面注写方式时，集中标注取值优先。
平法识图模拟试卷及其答案精选全文
可编辑修改精选全文完整版平法识图试卷及答案一、单项选择题(每题2分，共30分)1. 下列选项中，属于框支梁编号的为（）A.KL01（2A）B.WKL01(2B)C.KZL01(3)D.JZL01（2A）2. 下列选项中，属于屋面框架梁编号的为（）A.XL01（2A）B.KL01(2B)C.WKL01(3)D.KZL01（2A）3. 钢筋强度等级HPB300中，H、P、B分别代表（）。
A、热轧、带肋、钢筋B、热轧、光滑、钢筋C、冷轧、带肋、钢筋D、冷轧、光滑、钢筋4. 下列选项中，属于剪力墙上柱的代号为（）A、KZZB、XZC、LZD、QZ5. 下列选项中，属于约束边缘转角墙柱代号的为（）。
A、YYZB、YDZC、YBZD、YJZ6.下列选项中，属于基础主梁的编号为（）A.JLL01（2B）B.JL01（1A）C.JCL01（1B）D.JZL01（2A）7. 楼板开间为3.6m，进深为4.2m，下列选项中不能作为这块板负筋长度值的为（）。
A、800mmB、900mmC、1000mmD、1100mm8. 下列选项中，属于地下室外墙代号的为（）。
A、ISQB、DWQC、OSQD、TBQ9. 室内剪力墙顶层竖向钢筋与下一层竖向钢筋不全在同一平面机械连接，相邻两节点的间距为（）。
A、300mmB、400mmC、500mmD、600mm10.下列选项中，属于悬挑板代号的为（）。
A、LBB、WBC、XBD、ZSB11. 下列选项中，属于构造边缘端柱代号的为（）。
A、GAZB、GBZC、GDZD、GJZ12. 下列选项中，属于约束边缘暗柱代号的为（）。
A、YAZB、YBZC、YDZD、YYZ13. 下列选项中的楼梯，其楼梯板是由踏步板、低端平板和高端平板组成的为（）。
A、ATB、BTC、CTD、DT14. 下列选项中，不属于桩基础编号的有（）。
A、CT J01B、CT P01C、CTL01D、CTZ0115. 下列选项中，属于阶形普通独立基础代号的为（）A.DJ PB.DJ JC.BJ JD.BJ J二、简答题 (每题 2分，共10分)16.简述梁箍筋9Ф10@100/150（2）的含义；17. 简述XL01 200x550/300的含义；18.简述WB3 h=100的含义；19.简述板中贯通筋Ф10/12@150的含义；20.简述KZB5（1A）的含义；三、识图题（每题10分，共30分）21.右图所示为一基础配筋图，请识读基础配筋图。
平法识图习题测试及答案
测试1. 单选不属于结构设计总说明主要内容的是（）A：图纸目录B：工程概况C：主要结构材料D：结构要点和施工要求正确答案：[D]答案解析：2. 单选普通房屋和构筑物设计使用年限为（）A：5年B：25年C：50年D：100年正确答案：[C]答案解析：3. 单选框架梁的代号为（）A：PTBB：ATC：KZD：KL正确答案：[D]答案解析：4. 单选钢筋混凝土框架结构教学楼，其卫生间的环境类别属于（）A：一B：二aC：二bD：三a正确答案：[B]答案解析：5. 单选教学楼抗震设防类别取（）A：甲类B：乙类C：丙类D：丁类正确答案：[C]答案解析：6. 单选下列属于恒载的是（）A：屋面雪荷载B：楼面人群荷载C：风荷载D：自重荷载正确答案：[D]答案解析：7. 单选热轧钢筋符号“C”对应的是（）A：HPB300B：HRB335C：HRB400D：HRB500正确答案：[C]答案解析：8. 单选基础中的砌体，应选用（）砌筑。
A：石灰砂浆B：水泥砂浆C：水泥石灰砂浆D：水泥黏土砂浆正确答案：[B]答案解析：9. 单选钢筋混凝土框架柱，室内正常环境下混凝土C25保护层最小厚度为（）A：20mmB：25mmC：30mmD：40mm正确答案：[B]答案解析：10. 单选某三级抗震框架梁，其下部配置纵向受拉钢筋4C20，混凝土为C25，该纵向受拉钢筋的抗震锚固长度Lae为（）A：700mmB：800mmC：840mmD：940mm正确答案：[C]答案解析：11. 单选某非抗震钢筋混凝土板，混凝土强度等级为C25，纵向受力钢筋为A10ⓐ150，当同一区段搭接接头面积百分率小于25%时，其绑扎搭接长度Ll为() A：360mmB：400mmC：410mmD：460mm正确答案：[A]答案解析：12. 单选建筑工程施工过程中，下列不属于钢筋连接方式的是（）A：对接连接B：绑扎搭接C：机械连接D：焊接连接正确答案：[A]答案解析：13. 单选独立基础编号“DJP”表示的独立基础类型是（）A：普通阶形独立基础B：普通坡形独立基础C：杯口阶形独立基础D：杯口坡形独立基础正确答案：[B]答案解析：14. 单选当独立基础底板长度≥（）时，除外侧钢筋外，其底板配筋长度可取相应方向底板长度的0.9倍。
完整版)钢筋平法识图试卷
完整版)钢筋平法识图试卷2/3、2/4、l/25.梁的编号、截面尺寸、箍筋规格与间距、上部通长筋、下部通长筋、架立筋、侧面构造钢筋、抗扭钢筋6.对称原则7.架立筋的根数=（支座两边净跨长度+支座宽度）/间距+18.机械连接二、问答题（本题总计30分，每小题6分）1.平法识图是指在平面图上标注结构构件的编号、尺寸和配筋，并按照一定规则排列，以便于识别和计算。
其特点是编号清晰、尺寸准确、配筋规范、排列有序。
与其他图集相比，平法识图更加规范化，有明确的标准和规则，便于统一和交流。
2.建筑层高是指建筑物地面到最高层顶部的高度，包括屋顶、机房等。
结构层高是指结构层面到最高层顶部的高度，不包括屋顶、机房等。
建筑层高和结构层高之间的差值就是非结构高度。
3.两个梁可以编成同一编号的条件是：它们的截面形状、尺寸和配筋完全相同，并且它们在平面图上的位置、方向也完全相同。
4.主梁是指跨度较大、承载力较大、位置较高的梁；次梁是指跨度较小、承载力较小、位置较低的梁。
通常在平面图上，主梁的编号会比次梁的编号高一个数字。
5.标准层是指结构层高一般相同的层，其高度通常为3.5m或4.2m。
在分层计算中，需要将结构分成若干个标准层，以便于计算和设计。
三、计算题（本题总计35分，每小题7分）KL1端支座的支座负筋长度为：支座两边净跨长度的最大值l=600mm支座负荷P=600×600×25×1.2=N支座负筋根数n=（支座两边净跨长度+支座宽度）/间距+1=（600+600）/200+1=7单根支座负筋长度L=P/(n×4×6.16)=/(7×4×6.16)=1542.58mm延伸长度=2L+2×钢筋保护层厚度=2×1542.58+2×28=3141.16mm≈3141mm四、识图题（本题总计15分，每小题5分）1.集中标注：梁的编号为KL3(3A)450×600，箍筋为φ12@150/200(4)，上部通长筋为2φ25和4φ25，下部通长筋为G4φ12，架立筋为4φ25，侧面构造钢筋为2φ16，抗扭钢筋为φ10@200(2)。
平法识图与钢筋算量习题集2020.4.21
平法识图与钢筋算量习题集2020.4.21第⼀章平法梁习题检测⼀、平法单项选择题1.梁平⾯注写包括集中标注与原位标注，施⼯时，以( )取值优先。
A. 集中标注B. 原位标注C.平⾯标注D.截⾯标注2.当抗震结构中的⾮框架梁、悬挑梁、井字梁，及⾮抗震设计中的各类梁采⽤不同的箍筋间距及肢数时，⽤“/”将其分开。
注写时，在“/”前后分别注定( ) 的箍筋、间距及肢数。
A. 梁⽀座端部/梁跨中部分B. 梁跨中部分C. 梁⽀座端部D. 梁跨中部分/梁⽀座端部3.梁平法中标注的KL1（2A）表⽰（）。
A. 1号框架梁，两跨⼀端带悬挑B. 1号框架梁，两跨两端带悬挑C. 1号框架梁，两跨⽆悬挑D. 1号框架梁，⼀跨两端带悬挑4.架⽴钢筋同⽀座负筋的搭接长度为：（）A.15dB.12dC.150D.2505.梁平法中标注KL7（3）300*700 Y500*250表⽰（）。
A. 7号框架梁，3跨，截⾯尺⼨为宽300、⾼700，第三跨变截⾯根部⾼500、端部⾼250B. 7号框架梁，3跨，截⾯尺⼨为宽700、⾼300，第三跨变截⾯根部⾼500、端部⾼250C. 7号框架梁，3跨，截⾯尺⼨为宽300、⾼700，第⼀跨变截⾯根部⾼250、端部⾼500D. 7号框架梁，3跨，截⾯尺⼨为宽300、⾼700，框架梁加腋，腋长500、腋⾼2506. 当直形普通梁端⽀座为框架梁时，第⼀排端⽀座负筋伸⼊梁内的长度为：（）A.1/3LnB.1/4LnC.1/5LnD.1/6Ln7.当梁上部纵筋多余⼀排时，⽤( )符号将各排钢筋⾃上⽽下分开A./B.；C.*D.+8.梁中同排纵筋直径有两种时，⽤( )符号将两种纵筋相连，注写时将⾓部纵筋写在前⾯A./B.；C.*D.+9.框架梁平法施⼯图中集中标注内容的选注值为( )。
A．梁编号 B．梁截⾯尺⼨ C．梁箍筋 D．梁顶⾯标⾼⾼差10.下列关于梁、柱平法施⼯图制图规则的论述中正确的是( )。
平法识图与钢筋算量经典试题
平法识图与钢筋算量经典试题横法单项选择题1。
梁水平表面注释包括集中注释和原位注释。
在构造过程中，()值应优先A.集中标记b .现场标记c .平面标记d .截面标记2。
当抗震结构中的非框架梁、悬臂梁、横梁和非抗震设计中的各种梁采用不同的箍筋间距和肢数时，用“/”隔开书写时，箍筋、间距和肢数()应在“/”前后确定A.梁支撑端/梁中跨部分b .梁中跨部分c .梁支撑端d .梁中跨部分/梁支撑端3。
会员代码“GAZ”是指()A。
边缘暗列b .受约束的边缘暗列c .非边缘暗列d .构建的边缘暗列4。
荷航L1(2A)在横梁调平方法中标记的意思是()A 1框架梁，两跨一端为悬臂B 1框架梁，两跨两端为悬臂C 1框架梁，两跨一端为悬臂D 1框架梁，两跨为悬臂5。
KL7(3)300*700 Y500*250标有横梁调平方法()A 7框架梁，3跨，截面尺寸为300宽700高，第三跨变截面根部高度500，端高250B 7框架梁，3跨，截面尺寸为700宽300高，第三跨变截面根部高度500，端高250C 7框架梁，3跨，截面尺寸为300宽700高。
第一跨的横截面可变，根部高度为250，末端高度为500。
框架梁横截面尺寸为300宽700高。
框架梁的腋长为500，腋高为250±6。
车牌号码XB表示()A现浇板b悬臂板c延伸悬臂板d屋面现浇板7。
当梁的上部有一排以上的纵向钢筋时，用()符号将每排钢筋从上到下分隔开a，/B，；c，* D，+8。
当梁中同一排有两个直径的纵向肋时，用()符号将两个纵向肋连接起来，并将角部纵向肋写在A，/B，；c，* D，+9。
框架梁调平施工图集中标注内容的可选注记值为()A.比蒙诺。
b .梁截面尺寸c .梁箍筋d .梁顶高差10。
以下关于梁柱平面法施工图规则的讨论是正确的()A.当梁由平面注释写入时，集中注释优先b。
梁上原地标记的支架上部的纵向钢筋是指该位置的所有纵向钢筋，包括纵向钢筋C.横梁中心标记中的扭曲钢筋用g表示。
最新钢筋平法识图试卷
一、填空题（本题总计25分，每空1分）1．梁集中标注的必注项包括、、、、、。
2．在集中标注表达梁的通用数值，原位标注表达梁的特殊数值，取值优先。
3．梁的集中标注包括、、、、、、、。
4．框架梁支座负筋的延伸长度：对于端支座来说，第一排支座负筋从柱边开始延伸至净跨位置，第二排延伸至净跨位置；对于中间支座来说，第一排支座负筋从柱边开始延伸至位置，第二排延伸至位置。
(设l为支座两边净跨长度的最大值)。
5．梁的原位标注包括、、。
6．如果框架梁的某一支座左边标注了,而支座的右边没有标注，则认为支座右边的配筋也是6Φ25 4/2，这种原则我们称为。
7．架立筋的根数=8．抗震框架梁下部纵筋在中间支座内，是进行，而不是进行钢筋连接。
二、问答题（本题总计30分）1．什么是平法识图？平法识图的特点是什么?与其他图集有什么不同？（9分，每问3分）2．建筑层高与结构层高的区别？（3分）3．两个梁编成同一编号的条件是什么？（4分）4．如何识别主梁和次梁？（4分）5．在分层计算中如何正确划定“标准层”？（5分）三、计算题（本题总计35分，每小题35分）计算KL1端支座（600×600的端柱）的支座负筋的长度。
混凝土强度等级C25，二级抗震等级。
取L aE 为45d ，钢筋保护层厚度为28mm 。
6φ25 4/26φ22 4/27φ20 3/46φ22 4/2KL1(3)300×700φ10@100/200(2)2φ22G4φ106φ25 4/26φ22 4/26φ22 2/472007200150450450150KZ2 600×600四、识图题（解读图中集中标注和原位标注的内容）（本题总计15分，每小题15分）KL3(3A)450×600φ12@150/200(4)2φ25;4φ25G4φ124φ256φ25 4/26φ25 4/27φ25 2/5 N4φ168φ22 3/5 2φ16φ10@200(2)答案一、填空题（本题总计30分，每小题1分）1.梁编号、截面尺寸、箍筋、上部通长筋、架立筋、侧面构造钢筋或抗扭钢筋2.原位标注3.梁的编号、截面尺寸、箍筋规格与间距、上部通长筋、下部通长筋、架立筋、侧面构造钢筋、抗扭钢筋4.1/3、1/4、l/3、l/45.左右支座上部纵筋的原位标注、上部跨中的原位标注、下部纵筋的原位标注6.缺省对称原则7.箍筋的肢数-上部通长筋的根数8.锚固二、问答题（本题总计25分，每小题25分）1.答: ①平法识图是把结构构件的尺寸和配筋的呢过，按照平面整体表示方法制图规则，整体直接表达在各类构建的结构平面布置图上的一种表示方法。
平法识图考试题及答案
平法识图考试题及答案一、单项选择题（每题2分，共20分）1. 平法施工图集适用于（）。
A. 工业建筑B. 民用建筑C. 公共建筑D. 所有建筑答案：B2. 平法施工图集的全称是（）。
A. 建筑施工图集B. 建筑结构施工图集C. 建筑平面施工图集D. 建筑立面施工图集答案：B3. 平法施工图集的主要内容包括（）。
A. 建筑平面图B. 建筑立面图C. 建筑剖面图D. 建筑详图答案：B4. 平法施工图集中，柱的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“D”表示答案：C5. 平法施工图集中，梁的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“D”表示答案：B6. 平法施工图集中，板的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“B”表示答案：D7. 平法施工图集中，剪力墙的表示方法为（）。
A. 以字母“Z”表示C. 以字母“G”表示D. 以字母“Q”表示答案：D8. 平法施工图集中，楼梯的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“T”表示答案：D9. 平法施工图集中，基础的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示答案：D10. 平法施工图集中，屋面的表示方法为（）。
A. 以字母“Z”表示B. 以字母“L”表示C. 以字母“G”表示D. 以字母“W”表示答案：D二、多项选择题（每题3分，共15分）11. 平法施工图集的特点包括（）。
A. 标准化B. 系统化C. 模块化D. 通用化答案：ABCD12. 平法施工图集的主要作用包括（）。
A. 提高施工效率B. 减少施工错误C. 降低施工成本D. 提高施工质量答案：ABCD13. 平法施工图集中，柱的标注内容包括（）。
平法识图及钢筋算量经典学习试题
平法识图与钢筋算量经典试题横法单项选择题1。
梁水平外表注释包括集中注释和原位注释。
在构造过程中， ()值应优先A.集中标记b.现场标记c.平面标记d.截面标记2。
当抗震结构中的非框架梁、悬臂梁、横梁和非抗震设计中的各种梁采用不同的箍筋间距和肢数时，用“/隔〞开书写时，箍筋、间距和肢数()应在“/前〞后确定A.梁支撑端/梁中跨局部b.梁中跨局部c.梁支撑端d.梁中跨局部/梁支撑端3。
会员代码“GAZ〞是指()A。
边缘暗列b.受约束的边缘暗列c.非边缘暗列d.构建的边缘暗列4。
荷航L1(2A)在横梁调平方法中标记的意思是()A1框架梁，两跨一端为悬臂B1框架梁，两跨两端为悬臂C1框架梁，两跨一端为悬臂D1框架梁，两跨为悬臂5。
KL7(3)300*700Y500*250标有横梁调平方法()7框架梁，3跨，截面尺寸为300宽700高，第三跨变截面根部高度500，端高250B7框架梁，3跨，截面尺寸为700宽300高，第三跨变截面根部高度500，端高250C7框架梁，3跨，截面尺寸为300宽700高。
第一跨的横截面可变，根部高度为250，末端高度为500。
框架梁横截面尺寸为300宽700高。
框架梁的腋长为500，腋高为250±6。
车牌号码XB表示()A现浇板b悬臂板c延伸悬臂板d屋面现浇板7。
当梁的上部有一排以上的纵向钢筋时，用()符号将每排钢筋从上到下分隔开a，/B，；c，*D，+8。
当梁中同一排有两个直径的纵向肋时，用 ()符号将两个纵向肋连接起来，并将角部纵向肋写在A，/B，；c，*D，+9。
框架梁调平施工图集中标注内容的可选注记值为()A.比蒙诺。
b.梁截面尺寸 c.梁箍筋d.梁顶高差10。
以下关于梁柱平面法施工图规那么的讨论是正确的()A.当梁由平面注释写入时，集中注释优先b。
梁上原地标记的支架上部的纵向钢筋是指该位置的所有纵向钢筋，包括纵向钢筋 C.横梁中心标记中的扭曲钢筋用g表示。
平法识图(习题与答案)
题目1正确获得1.00分中的1.00分标记题目题干基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目2正确获得1.00分中的1.00分标记题目题干当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目3正确获得1.00分中的1.00分标记题目题干等腰三桩承台受力钢筋以“Δ”打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。
（）::判断题:: CJQ表示窗井墙。
（） {TRUE#回答错误#回答正确}选择一项：对错反馈回答正确正确的答案是“对”。
题目4正确获得1.00分中的1.00分标记题目题干独立基础按截面形状划分，有阶形和坡形两种形式。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目5正确获得1.00分中的1.00分标记题目题干抗震设防烈度为6度及以上地区，必须进行抗震设计（）选择一项：对错反馈回答正确正确的答案是“对”。
题目6正确获得1.00分中的1.00分标记题目题干基础梁箍筋的复合方式有开口箍和封闭箍。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目7正确获得1.00分中的1.00分标记题目题干混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离（）选择一项：对错反馈回答正确正确的答案是“对”。
题目8正确获得1.00分中的1.00分标记题目题干平板式筏形基础可划分为柱下板带和跨中板带。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目9正确获得1.00分中的1.00分标记题目题干LaE是弯锚长度标准（）选择一项：对错反馈回答正确正确的答案是“错”。
题目10正确获得1.00分中的1.00分标记题目题干基础主梁的箍筋是从框架柱边沿多少开始设置第一根的50mm。
（）选择一项：对错反馈回答正确正确的答案是“对”。
平法识图考试题及答案
平法识图考试题及答案一、选择题（每题2分，共20分）1. 平法识图是指什么？A. 一种建筑设计方法B. 一种施工图纸阅读技巧C. 一种结构计算方法D. 一种建筑材料答案：B2. 平法识图的基本原则是什么？A. 以图为主，文字为辅B. 以文字为主，图示为辅C. 图文结合，相互补充D. 只依赖图示，忽略文字答案：C3. 以下哪个不是平法识图的基本要素？A. 图例B. 比例C. 尺寸D. 颜色答案：D4. 平法识图时，如何快速识别结构类型？A. 观察图示中的符号B. 查看图纸标题C. 阅读图纸说明D. 以上都是答案：D5. 以下哪个是平法识图时常见的错误？A. 忽略细节B. 只读文字C. 只读图示D. 忽略图例答案：A6. 平法识图时，如何确定构件的位置？A. 通过尺寸标注B. 通过图例C. 通过比例D. 通过颜色答案：A7. 以下哪个不是平法识图的常用工具？A. 直尺B. 三角板C. 放大镜D. 计算器答案：D8. 平法识图时，如何判断构件的连接方式？A. 观察构件的连接点B. 查看图纸说明C. 阅读构件的尺寸D. 以上都是答案：B9. 以下哪个是平法识图的高级技巧？A. 快速识别构件B. 理解构件的功能C. 快速计算构件的尺寸D. 以上都是答案：D10. 平法识图时，如何避免遗漏重要信息？A. 仔细阅读图纸B. 使用标记工具C. 多次核对图纸D. 以上都是答案：D二、填空题（每空2分，共20分）1. 平法识图的目的是______，提高施工效率。
答案：正确理解图纸意图2. 在平法识图中，图例通常用于______。
答案：解释图纸中的符号3. 比例尺是平法识图中用来______的工具。
答案：确定图示与实际尺寸的关系4. 当图纸中存在不明确的地方时，应______。
答案：查阅相关规范或咨询专业人士5. 平法识图时，构件的尺寸通常通过______来标注。
答案：尺寸线和数字6. 为了提高识图的准确性，建议使用______来辅助阅读。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单项选择题1.当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9？（）A．≥2500B．≥2600C．≥2700D．≥2800正确答案：A答案解析：参考图集11G101-3，第63页。
2.在基础内的第一根柱箍筋到基础顶面的距离是多少（）A．50B．100C．3d（d为箍筋直径）D．5d（d为箍筋直径）正确答案：B答案解析：参考图集11G101-3第59页3.高板位筏型基础指：（）。
A．筏板顶高出梁顶B．梁顶高出筏板顶C．梁顶平筏板顶D．筏板在梁的中间正确答案：C答案解析：参考图集11G101-3第30页4．基础主梁在高度变截面处，上下钢筋深入支座长要达到什么要求（）？A．深入支座长要满足La B．深入支座长要满足1000mmC．深入支座长要满足15d D．深入支座长要满足2倍的梁高正确答案：A答案解析：参考图集11G101-3第74页5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求（）？A．深入支座不小于La B．深入支座≥12d且伸到支座中心线C．不小于500mm D．≥15d正确答案：A答案解析：参考图集11G101-3第80页6. 剪力墙中水平分布筋在距离基础梁或板顶面以上多大距离时，开始布置第一道（）? A．50mm B．水平分布筋间距/2C．100mm D．5d正确答案：A答案解析：参考图集11G101-3第58页，06G901-1第3-97. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折多少（）？A．15d B．12d C．承台厚/2D．10d正确答案：D答案解析：参考图集11G101-3第85页8. 条形基础底板一般在短向配置（），在长向配置()。
A．分布筋B．受力主筋正确答案：B，A答案解析：11G101-3第25页9. 梁板式筏形基础平板LPB1，每跨的轴线跨度为5000，该方向的底部贯通筋为14@150，两端的基础梁JZL1的截面尺寸为500*900，纵筋直径为25mm，基础梁的混凝土强度为C25。
求纵筋根数()。
A．28根B．29根C．30根D．31根正确答案：C答案解析：参考图集11G101-3第79页，[5000-250*2-max（150/2,75）*2]/150+1=30根10. 基础主梁的箍筋是从框架柱边沿多少开始设置第一根的()。
A．100mm B．50mm C．箍筋间距/2 D．5d正确答案：B答案解析：参考图集11G101-3第72页11. 柱箍筋在基础内设置不少于()根，间距不大于()？A．2根；400B．2根；500C．3根；400 D．3根；50正确答案：B答案解析：参考图集11G101-3第59页12. 基础梁箍筋信息标注为：10φ12@100/φ12@200(6)表示（）？A．直径为12的一级钢，从梁端向跨内，间距100设置5道，其余间距为200，均为6支箍B．直径为12的一级钢，从梁端向跨内，间距100设置10道，其余间距为200，均为6支箍C．直径为12的一级钢，加密区间距100设置10道，其余间距为200，均为6支箍D．直径为12的一级钢，加密区间距100设置5道，其余间距为200，均为6支箍正确答案：B答案解析：参考图集11G101-3第31页13. 基础主梁底部非贯通纵筋过柱节点向跨内的延伸长度：（）。
A．Ln/3B．Ln/4C．Ln/3、1.2La+Hb+0.5Hc取大值D．1.2La+Hb+0.5Hc 正确答案：A答案解析：参考图集11G101-3第71页答案解析：解析：参考图集11G101-3第58页14. 抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为（）。
A、10d、85mm中取大值B、10d、75mm中取大值C、12d、85mm中取大值D、12d、75mm中取大值正确答案：B答案解析：参考图集11G101-3第57页15. 基础主梁有外伸情况下下部钢筋外伸构造（）。
A．伸至梁边向上弯折15dB．伸至梁边向上弯折12dC．第一排伸至梁边向上弯折15d，第二排伸至梁边向上弯折12dD．第一排伸至梁边向上弯折12d，第二排伸至梁边截断正确答案：D答案解析：参考图集11G101-3第73页16．梁板式筏形基础板的第一根钢筋距基础梁边距离为（）。
A．s B．s/2且不大于75C．s/3且不大于75D．s/4正确答案：B17. 十字相交的基础梁，其侧面构造纵筋锚入交叉梁内（）。
A．10d B．12d C．15d D．20d 正确答案：C答案解析：参考图集11G101-3第73页二、不定项选择题1.影响钢筋锚固长度L aE大小选择的因素有（）？A．抗震等级B．混凝土强度C．钢筋种类及直径D．保护层厚度正确答案：ABC答案解析：参考图集11G101-1第53页2. 在承台平面上集中引注的必注内容有（）？A．承台编号B．截面竖向尺寸C．配筋D．承台板底面标高正确答案：ABC答案解析：参考图集11G101-3第44页3. 下列基础相关构造类型代号说法正确的有（）？A．后浇带HJD B．基础联系梁JLL C．基坑JK D．上柱墩SZD正确答案：ABCD答案解析：参考图集11G101-3第50页4. 后浇带的留筋方式有哪几种（）？A．贯通留筋B．非贯通留筋C．100%留筋D．50%留筋正确答案：AC答案解析：参考图集11G101-3第50页5. 下面有关基础梁、框架梁的差异分析描述正确的是（）？A．基础梁是柱的支座，柱是框架梁的支座B．基础梁在柱节点内箍筋照设，框架梁在柱边开始设置箍筋C．框架梁箍筋有加密区、非加密区，基础梁箍筋有不同间距的布筋范围D．基础梁端部根据有无外伸判断封边钢筋弯折长度，框架梁端部根据支座大小判断锚固值正确答案：ABCD答案解析：参考图集11G101-1和11G101-36. 11G101-3包括的基础类型有（）？A. 独立基础B. 梁板式筏型基础C. 箱型基础D. 平板式筏型基础正确答案：ABD答案解析：参考图集11G101-3第4页7. 关于低板位筏型基础下列说法正确的是：（）。
A. 基础梁底与基础板底一平B. 基础梁顶与基础板顶一平C. 低板位筏型基础较为多见，习惯称之为正筏板D. 板在梁的中部正确答案：AC答案解析：参考图集11G101-3第30页8. 11G101-3图集把梁板式筏型基础分为哪几种（）？A. 低板位B. 高板位C. 中板位D. 平板筏基正确答案：ABC答案解析：参考图集11G101-3第30页9. 剪力墙水平分布筋在基础部位怎样设置（）？A. 在基础部位应布置不小于两道水平分布筋和拉筋B. 水平分布筋在基础内间距应小于等于500mmC. 水平分布筋在基础内间距应小于等于250mmD. 基础部位内不应布置水平分布筋正确答案：AB答案解析：参考图集11G101-3第58页10. 下列关于基础梁端部有外伸情况的钢筋构造说法正确的是（）。
A、纵筋伸至梁端弯折12dB、纵筋伸至梁端弯折15dC、上部第二排筋伸入支座内，长度为laD、上部第二排筋伸至支座对边弯折15d，而不必伸至悬挑端弯折正确答案：AC答案解析：参考图集11G101-3第73页三、判断题1. 基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）。
正确答案：√答案解析：参考图集11G101-3第76页2. 当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm 时，桩顶嵌入承台100mm（）。
正确答案：√答案解析：参考图集11G101-3第90页3. 等腰三桩承台受力钢筋以“Δ”打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。
（）正确答案：√答案解析：解析：参考图集11G101-3第86页4. 基础主梁和基础次梁都要在支座里设箍筋。
（）正确答案：⨯答案解析：参考图集11G101-3第72、77页，次梁支座里没有箍筋5. CJQ表示窗井墙。
（）正确答案：√答案解析：参考图集11G101-3第50页6. 独立基础按截面形状划分，有阶形和坡形两种形式。
（）正确答案：√答案解析：参考图集11G101-3第7页7. 基础梁箍筋的复合方式有开口箍和封闭箍。
（）正确答案：√答案解析：参考图集11G101-3第57页8. 平板式筏形基础可划分为柱下板带和跨中板带。
（）正确答案：√答案解析：参考图集11G101-3第38页9. 基础主梁的箍筋是从框架柱边沿多少开始设置第一根的50mm。
（）正确答案：√答案解析：参考图集11G101-3第72页10.基础主梁有外伸情况下，下部钢筋外伸构造第一排伸至梁边向上弯折12d，第二排伸至梁边截断。
（）正确答案：√答案解析：参考图集11G101-3第76页11. 基础主梁在高度变截面处，上下钢筋深入支座长要满足La。
（）正确答案：√答案解析：参考图集11G101-3第74页12. JCL是表示基础承台的意思。
（）正确答案：⨯答案解析：参考图集11G101-3第30页13. 梁板式筏形基础平板LPB的集中标注X：B12/14@100表示基础平板X向底部配置贯通纵筋直径为12、14，隔一布一，彼此之间间距100。
（）正确答案：√答案解析：参考图集11G101-3第34页14. 梁板式筏形基础无外伸时，基础梁底部与顶部纵筋成对通设置。
（）正确答案：⨯答案解析：参考图集11G101-3第73页15. 梁板式筏形基础无外伸时，下部筋伸到端支座边弯折15d。
（）正确答案：√答案解析：参考图集11G101-3第73页16. 连接独立基础、条形基础或桩承台的梁为基础连梁。
（）正确答案：√答案解析：参考图集11G101-3第50页17. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折15d。
（）正确答案：⨯答案解析：参考图集11G101-3第85页，应为10d18. JZL1（3A）表示1号剪支梁，三跨两端带悬挑。
（）正确答案：⨯答案解析：参考图集11G101-3第30页19. 条基在T型、十字型相交处，次条基的受力筋布置到主条基宽度的1/4范围内。
（）正确答案：√答案解析：参考图集11G101-3第69页20.基础次梁的加腋筋锚入梁里La，锚入端支座15d，中间支座的加腋筋连续通过。
（）正确答案：√答案解析：参考图集11G101-3第77页21. 与独基相同，条基较宽时，其端部受力也会较小，故长条基大边≥2500，受力筋长度按条基宽度的90%布置即可。
（）正确答案：√一、单项选择题1．梁上起柱时，在梁内设几道箍筋（）？A．两道B．三道C．一道D．四道正确答案：A答案解析：参考图集11G101-1，第66页2. 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（）A．1/3Ln B．1/4Ln C．1/5Ln D．1/6Ln正确答案：A答案解析：参考图集11G101-1第79页3. 上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（）？A. 从楼面直接向下插1.5LaB.从楼面直接向下插1.6LaC. 从楼面直接向下插1.2*LaD. 单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接正确答案：C答案解析：参考图集11G101-1第63页4.砼等级为C30，二级抗震，主梁截面尺寸为300*700，次梁截面尺寸为250*450，求主次梁相交处吊筋的尺寸。
