无霍尔直流无刷
无霍尔电机原理
无霍尔电机原理无霍尔电机是一种常用的电机类型，其工作原理与传统的霍尔电机有所不同。
本文将介绍无霍尔电机的原理和工作方式，以及它在实际应用中的优势。
无霍尔电机是一种无刷直流电机，它不依赖于霍尔效应来控制电机的转子位置和转速。
相比之下，传统的霍尔电机使用霍尔元件来检测转子位置，并通过控制电流的方向和大小来实现电机的转动。
而无霍尔电机则采用了一种更先进的技术来实现转子位置的检测和控制。
无霍尔电机的工作原理基于磁敏电阻效应，也称为AMR效应。
磁敏电阻是一种特殊的电阻，它的电阻值会随着外界磁场的变化而发生变化。
无霍尔电机利用这种特性，将磁敏电阻放置在电机的转子上，通过测量电阻值的变化来确定转子位置。
具体来说，无霍尔电机通常由两个主要部分组成：转子和定子。
转子是电机的旋转部分，而定子是电机的固定部分。
在无霍尔电机中，转子上安装了若干个磁极，这些磁极会产生一个磁场。
定子上则安装了若干个磁敏电阻，这些磁敏电阻可以测量磁场的变化。
当电机通电时，定子上的磁敏电阻会测量到磁场的变化，并将这些变化转化为电阻值的变化。
通过测量电阻值的变化，控制系统可以确定转子的位置，并控制电流的方向和大小来实现电机的转动。
通过不断地测量和控制，电机可以实现精确的位置和速度控制。
与传统的霍尔电机相比，无霍尔电机具有一些明显的优势。
首先，无霍尔电机不需要额外的霍尔元件，降低了电机的制造成本。
其次，无霍尔电机采用了先进的磁敏电阻技术，具有更高的精度和灵敏度。
此外，无霍尔电机还具有更好的抗干扰性能和更长的使用寿命。
无霍尔电机在许多领域都有广泛的应用。
例如，它常用于机器人、自动化设备和工业控制系统中，用于实现精确的位置和速度控制。
此外，无霍尔电机还可以用于电动工具、家电产品和汽车电子等领域，提供高效、可靠的动力。
无霍尔电机是一种先进的电机类型，采用磁敏电阻技术来实现转子位置的检测和控制。
它具有精确的位置和速度控制能力，以及较好的抗干扰性能和使用寿命。
无刷直流电机无霍尔控制方法
无刷直流电机无霍尔控制方法无刷直流电机，这个名字听上去就很高大上，对吧？其实它的工作原理可简单得很。
咱们今天就来聊聊这种电机的无霍尔控制方法，让大家轻松理解，不再觉得复杂。
咱得知道，无刷电机相较于有刷电机来说，它可是没有那些小刷子的。
没有刷子，意味着没有摩擦，哎，这可是省去了不少麻烦啊！想想刷子磨损、维护，光是这一点就能让不少小伙伴感到头疼。
无刷电机靠电子控制来实现转动，听起来是不是很炫酷？不过，光说不练，咱们还是得深入点。
无霍尔控制，听上去也许有点抽象，其实就是用另一种方式来实现电机的转动。
这种方法有点像是用眼睛看路而不是用手去摸索。
霍尔传感器在无刷电机中主要用来监测电机的转子位置，但无霍尔控制却可以省略这一部件，咋一听，哇塞，省钱又省事。
咱们就像开车，不用导航也能找到路，嘿，这不是个好主意吗？如何实现这个无霍尔控制呢？其实就是通过反电动势来获取转子的位置。
你想想，电机在转动时，转子会产生反电动势，这个信号其实就像是电机在告诉你：“嘿，我在这里呢！”用这个信号来判断转子的位置，简单明了。
就好比你走路的时候，脚下的路面在告诉你哪里有坑，哪里是平坦，靠这点小聪明，咱们就能顺利前行。
再说说控制算法，咱们常用的有个叫“增量式控制”的方法。
听起来是不是很酷？这其实就像是在打游戏，咱们控制角色走路的时候，每一步都是根据当前的情况来调整的。
电机也是如此，实时根据反电动势的变化来调整电流，简直就像是在和电机跳舞，随时变换步伐，优雅而流畅。
当然了，咱们得注意控制参数的设置，稍微不小心，电机就可能“跳个舞”出错。
控制得当，电机运转顺畅，能耗降低，省电又环保，真是多赢的局面。
就像做菜，调味品放多了就变咸，放少了又没味儿，掌握好分寸才是王道。
有些朋友可能会问，这无霍尔控制是不是很麻烦呢？其实啊，很多人一开始觉得复杂，但只要上手试试，慢慢就能找到感觉。
就像学骑自行车，刚开始总是摔跤，但等你掌握了平衡，嘿，那感觉就妙不可言。
三相直流无刷霍尔电机驱动器说明书
前言本款产品适合驱动持续工作电流在10A以下、额定电压范围在12V～40V之间的任何一款三相直流无刷霍尔电机。
具有免维护、长寿命、低速下总能保持最大转矩等优势。
本产品广泛应用于针织设备、医疗设备、食品机械、电动工具、园林机械、智能家居等电气自动化控制领域。
本手册阐述了该驱动器的的功能、安装、调试、维护、运行等方面的内容。
使用产品前，请认真阅读本手册并熟知本产品的安全注意事项。
在使用本款产品时，若有疑问，请仔细查阅产品说明书或致电我公司售后服务部，我们将竭诚为您服务。
安全注意事项警示标志：危险：表示该操作错误可能危及人身安全！注意：表示该操作错误可能导致设备损坏！注意事项：安装：防止灰尘、腐蚀性气体、导电物体、液体及易燃物侵入，并保持良好的散热条件。
接线：请由专业人员仔细阅读完使用说明之后进行接线作业；接线必须在电源断开的状态下进行，防止电击。
通电前：接通电源前检查并保证接线的准确无误；请确认输入电源与驱动器的额定工作电压及极性是否一致；通电中：驱动器接通电源后，请勿直接接触输出端子，有的端子上有高电压，非常危险；请确保在驱动器指示灯熄灭后再对驱动器的接线端子进行插拔；请勿对驱动器随意进行耐高压与绝缘性能试验；请勿将电磁接触器、电磁开关接到输出回路。
目录前言 (1)安全注意事项 (2)目录 (3)一．概述 (5)1．型号说明 (5)2．功能参数 (5)3．功能特点 (6)二．端口说明 (7)1．接口定义 (7)2．接线示意图 (8)3．安装尺寸 (9)三．功能与使用 (10)1．出厂说明 (10)2．操作步骤说明 (10)2.1外置电位器调速 (11)2.2外部电压调速 (11)2.3外部PWM信号调速 (11)2.4CAN总线控制 (11)3．功能端子说明 (12)3.1F/R端子：正反转功能 (12)3.2EN端子：使能功能 (12)3.3BRK端子：刹车抱死功能 (12)3.4SV端子：外部调速端子 (13)3.5PG端子：电机转速信号输出 (13)3.6ALM端子：报警输出 (13)3.7PWR/ALM：指示灯 (14)一．概述本款驱动器适用于对直流无刷有霍尔电机进行转速控制，其最大的优点是在低速时总能控制电机保持最大转矩。
直流无刷电机工作原理详解无刷电机中的专业知识点
直流⽆刷电机⼯作原理详解⽆刷电机中的专业知识点⽆刷电机⼯作原理电磁学基本知识⾸先给⼤家复习⼏个基础定则：左⼿定则、右⼿定则、右⼿螺旋定则。
左⼿定则这个是电机转动受⼒分析的基础，简单说就是磁场中的载流导体，会受到⼒的作⽤。
⽤于判断导线在磁场中受⼒的⽅向：伸开左⼿，使拇指与其他四指垂直且在⼀个平⾯内，让磁感线从⼿⼼流⼊，四指指向电流⽅向，⼤拇指指向的就是安培⼒⽅向（即导体受⼒⽅向）。
右⼿定则这是产⽣感⽣电动势的基础，跟左⼿定则的相反，磁场中的导体因受到⼒的牵引切割磁感线产⽣电动势。
⽤于判断在磁场中运动的导体产⽣的电流⽅向：伸开右⼿，使⼤拇指跟其余四个⼿指垂直并且都跟⼿掌在⼀个平⾯内，把右⼿放⼊磁场中，让磁感线垂直穿⼊⼿⼼，⼤拇指指向导体运动⽅向，则其余四指指向感⽣电动势的⽅向。
也就是切割磁感线的导体会产⽣反电动势，实际上通过反电动势定位转⼦位置也是普通⽆感电调⼯作的基础原理之⼀。
右⼿螺旋定则（安培定则）⽤于判断通电线圈的磁场极性：⽤右⼿握螺线管，让四指弯向螺线管中电流⽅向，⼤拇指所指的那端就是螺线管的N极。
直线电流的磁场的话，⼤拇指指向电流⽅向，另外四指弯曲指的⽅向为磁感线的⽅向。
为什么要讲感⽣电动势呢？不知道⼤家有没有类似的经历，把电机的三相线合在⼀起，⽤⼿去转动电机会发现阻⼒⾮常⼤，这就是因为在转动电机过程中产⽣了感⽣电动势，从⽽产⽣电流，磁场中电流流过导体⼜会产⽣和转动⽅向相反的⼒，⼤家就会感觉转动有很⼤的阻⼒。
不信可以试试。
三相线分开，电机可以轻松转动三相线合并，电机转动阻⼒⾮常⼤看完了三⼤定则，我们接下来先看看电机转动的基本原理。
第⼀部分：直流电机模型我们找到⼀个中学物理学过的直流电机的模型，通过磁回路分析法来进⾏⼀个简单的分析。
状态1当两头的线圈通上电流时，根据右⼿螺旋定则，会产⽣⽅向指向右的外加磁感应强度B（如粗箭头⽅向所⽰），⽽中间的转⼦会尽量使⾃⼰内部的磁感线⽅向与外磁感线⽅向保持⼀致，以形成⼀个最短闭合磁⼒线回路，这样内转⼦就会按顺时针⽅向旋转了。
直流无刷无霍尔电机工作原理
直流无刷无霍尔电机工作原理直流无刷无霍尔电机是一种先进的电机类型，其工作原理基于电子换向技术，而不是传统的机械换向方式。
这种电机具有高效率、高可靠性、长寿命和低噪声等优点，因此在许多领域得到了广泛应用。
一、直流无刷无霍尔电机的结构直流无刷无霍尔电机主要由定子、转子和电子换向器三部分组成。
定子通常由铁芯和绕组组成，绕组中通入直流电流以产生磁场。
转子则由永磁体构成，其磁极与定子的绕组相对。
电子换向器是直流无刷无霍尔电机的核心部件，它负责将直流电流从定子转换到转子，实现电机的连续不断地运转。
二、直流无刷无霍尔电机的原理1.电子换向器工作原理电子换向器由功率半导体开关器件构成，通过控制开关器件的通断，实现电流的换向。
当电流从某一开关器件通过时，该器件处于导通状态，电流流向转子；当电流从另一开关器件通过时，该器件处于截止状态，电流流向另一侧绕组。
通过不断控制开关器件的通断，实现电流的连续不断地换向。
1.磁场产生与转矩产生当电流通过定子绕组时，产生磁场。
当转子永磁体进入该磁场时，根据电磁感应原理，转子永磁体产生感应电动势，进而产生感应电流。
这个感应电流与定子磁场相互作用，产生转矩，推动转子转动。
随着转子的转动，转子永磁体与定子绕组之间的相对位置发生变化，导致磁场分布和感应电动势的变化，从而改变转矩的方向。
1.位置检测与控制为了实现电机的连续不断地运转，需要检测转子的位置并控制开关器件的通断。
通常采用光电编码器或霍尔传感器等位置检测装置来检测转子的位置。
根据转子位置信号，控制电路决定开关器件的通断顺序，从而实现电机的连续不断地运转。
三、直流无刷无霍尔电机的优点1.高效率：由于采用电子换向技术，避免了传统机械换向方式中的摩擦损耗和磁滞损耗，提高了电机的效率。
2.高可靠性：由于没有机械摩擦和磨损，电机的寿命大大延长。
同时，由于电子换向器的控制精度高，电机的运行稳定性也得到了提高。
3.低噪声：由于没有机械摩擦和撞击，电机的噪声较低。

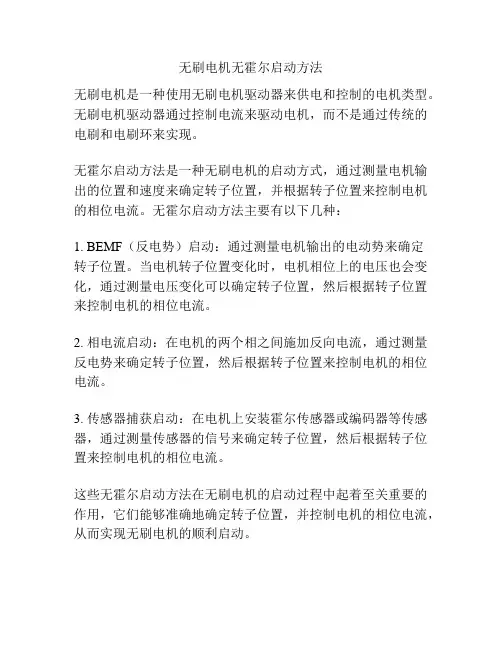

无刷电机无霍尔启动方法
无刷电机无霍尔启动方法
无刷电机是一种使用无刷电机驱动器来供电和控制的电机类型。
无刷电机驱动器通过控制电流来驱动电机，而不是通过传统的电刷和电刷环来实现。
无霍尔启动方法是一种无刷电机的启动方式，通过测量电机输出的位置和速度来确定转子位置，并根据转子位置来控制电机的相位电流。
无霍尔启动方法主要有以下几种：
1. BEMF（反电势）启动：通过测量电机输出的电动势来确定
转子位置。
当电机转子位置变化时，电机相位上的电压也会变化，通过测量电压变化可以确定转子位置，然后根据转子位置来控制电机的相位电流。
2. 相电流启动：在电机的两个相之间施加反向电流，通过测量反电势来确定转子位置，然后根据转子位置来控制电机的相位电流。
3. 传感器捕获启动：在电机上安装霍尔传感器或编码器等传感器，通过测量传感器的信号来确定转子位置，然后根据转子位置来控制电机的相位电流。
这些无霍尔启动方法在无刷电机的启动过程中起着至关重要的作用，它们能够准确地确定转子位置，并控制电机的相位电流，从而实现无刷电机的顺利启动。
350w直流无刷电机控制器的主电路参数
350w直流无刷电机控制器的主电路参数
直流无刷电机控制器的主电路参数主要包括以下几项：
1. 输入电压：控制器应能够在一定的电压范围内正常工作。
常见的输入电压范围是12V至48V。
2. 输出功率：根据电机的工作需求，控制器应具有足够的输出功率。
在
350W的直流无刷电机控制器中，其输出功率通常为350W或更高。
3. 电子换向器：无刷电机用电子换向器代替了有刷电机的机械换向器。
电子换向器由6个功率MOSFET管组成，每个功率管负责一个相位的绕组。
4. 霍尔信号检测电路：用于检测转子的位置，触发相应的电子换相线路，实现无接触式换相。
5. 控制电路：主要由单片机主控电路、功率管前级驱动电路、转把信号电路、欠电检测电路、限流/过流检测电路、刹车信号电路、限速电路、电源电路
等部分组成。
6. 电流调节：通过调制脉宽来改变电流大小，进而改变电机的转速。
7. 工作频率：控制器的工作频率也是一项重要参数，对于无刷直流电机控制器，其工作频率通常在几百赫兹至几千赫兹之间。
8. 保护功能：控制器应具备过载保护、欠压保护、过流保护等保护功能，以确保电机和控制器自身的安全。
9. 输出驱动方式：控制器的输出驱动方式也是需要考虑的因素，常见的有H 桥驱动和三相半桥驱动等。
10. 控制精度：控制器的控制精度也是重要参数之一，控制精度越高，电机的性能和稳定性就越好。
以上是直流无刷电机控制器的主电路参数，具体参数应根据实际应用需求进行选择。
无刷电机控制器特点优势
上海成盈光电科技有限公司无刷电机控制器特点优势无刷电机控制器是可用于为三相无刷电机提供封闭回路的换向控制信号的控制装置，同时利用模式还可对电机速度进行控制并对电机进行必要的保护，无刷电机的控制器要比有刷电机控制器复杂得多。
无刷控制器主要由单片机主控电路、功率管前级驱动电路、电子换向器、霍尔信号检测电路、转把信号电路、欠电检测电路、限流/过流检测电路、刹车信号电路、限速电路、电源电路等部分组成。
无刷电机控制器的功能特点：可进行简单的变速控制所有重要电流均由一个单独的外接电阻器决定，设置比较简单电机起动和停止可以利用电路的电源完成起动定时序列由两个电容器完成可独立运行控制功能，且外围电路简单采用了新的反电势换向技术，能提供最小的无抖动转矩可进行最大效率的控制具有换向PLC,可有效抑制PWM尖峰噪声信号。
性能特点：1、无位置传感器，电机效率更高，生产简单，寿命更长2、开环（或闭环）控制3、方波120度，力矩更大，过载能力更强，成本更低4、调速，正反转，刹车5、DC12V-24V6、功率：300W（可调）直流无刷电机驱动器采用无霍尔设计，其优点如下：1、无霍尔控制器相对于有霍尔控制器来说,不需要电机霍尔线,它根据独特的算法计算出电机运行的位置,并且进行换相.换句话说,他比有霍尔控制器聪明,技术水平要求更高.无霍尔控制器可以匹配有霍尔电机,但是有霍尔控制器匹配不了无霍尔电机。
2、无霍尔无刷电机,相对于有刷电机来说,省去了碳刷,不存在长时间运行碳刷磨损的问题.相对于普通无刷电机来说,省去了三个霍尔,不存在霍尔损坏而造成整个系统瘫痪的问题。
无刷电机控制器的基本维修：一、控制器静态电流正常应在50MA内，电机空载最高转速时电流一般在1.4A左右，部分电机在1.8A左右。
当控制板不工作时，首先应看板上信号灯以秒/次闪烁，如未加转把信号而信号灯不闪烁，则应检查：1．5V电压是否正常，不正常时外部接插是否有短路，板上有无搭锡短路等；2．单片机第2脚电压是否为5V；3．石英晶体是否工作；4．信号灯是否损坏。
无刷直流电动机简介和基本工作原理
无刷直流电动机简介和基本工作原理无刷直流电动机简介直流无刷电机:又称“无换向器电机交一直一交系统”或“直交系统”。
是将交流电源整流后变成直流，再由逆变器转换成频率可调的交流电,但是,注意此处逆变器是工作在直流斩波方式。
无刷直流电动机Brushless Direct Current Motor ,BLDC,采用方波自控式永磁同步电机,以霍尔传感器取代碳刷换向器,以钕铁硼作为转子的永磁材料;产品性能超越传统直流电机的所有优点,同时又解决了直流电机碳刷滑环的缺点,数字式控制,是当今最理想的调速电机。
无刷直流电动机具有上述的三高特性,非常适合使用在24小时连续运转的产业机械及空调冷冻主机、风机水泵、空气压缩机负载;低速高转矩及高频繁正反转不发热的特性，更适合应用于机床工作母机及牵引电机的驱动;其稳速运转精度比直流有刷电机更高,比矢量控制或直接转矩控制速度闭环的变频驱动还要高,性能价格比更好,是现代化调速驱动的最佳选择。
基本工作原理无刷直流电动机由同步电动机和驱动器组成，是一种典型的机电一体化产品。
同步电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。
而转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等无刷直流电动机的位置传感器编码使通电的两相绕组合成磁场轴线位置超前转子磁场轴线位置，所以不论转子的起始位置处在何处，电动机在启动瞬间就会产生足够大的启动转矩，因此转子上不需另设启动绕组。
由于定子磁场轴线可视作同转子轴线垂直，在铁芯不饱和的情况下，产生的平均电磁转矩与绕组电流成正比，这正是他励直流电动机的电流—转矩特性。
无刷直流(BLDC)电机基础
注：
霍尔传感器需要电源。电压范围可以是 4 伏 到 24 伏。所需电流范围为 5 到 15 毫安。 设计控制器时，请参见相应的电机技术规 范，了解霍尔传感器所用的精确电压和电 流范围。霍尔传感器的输出通常采用集电 极 开路 类 型。控制 器 端 可能 需 要上 拉 电 阻。
果。使用无刷电机就无需检修电刷。在维护困难的应用 以及检修空间狭小的场合，无刷电机是理想的选择。 BLDC 电机运行时比有刷直流电机安静得多，并且减少 了电磁干扰（Electromagnetic Interference，EMI）。低 电压型号对使用电池供电的应用、便携式设备或医疗应 用很理想。
表 1 对 BLDC 电机与有刷直流电机之间的比较进行了总 结。表 2 比较了 BLDC 电机与感应电机。
2007 Microchip Technology Inc.
DS00885A_CN 第 5 页
AN885
转矩 / 转速特性
图 6 展示了转矩 / 转速特性的示例。有两个转矩参数用 于定义 BLDC 电机，峰值转矩（TP）和额定转矩（TR）。 （参数的完整列表请参见附录 A：“典型的电机技术规 范”。）连续运转时，电机的负载会增加直到达到额定转 矩。如前所述，在 BLDC 电机中，转矩在转速达到额定 值之前都保持不变。电机运转可达到的最大转速是额定 转速的 150%，但从超过额定转速起转矩开始下降。
AN885
无刷直流 （BLDC）电机基础
著者： Padmaraja Yedamale Microchip Technology Inc.
引言
无刷无霍尔直流电机
课程设计
学院电气学院
班级10自一
姓名李胜梁建伟
学号10020515
一、直流无刷无霍尔电机原理
1)无刷直流电机由电动机主体与驱动器组成,就是一种典型的机电一体化产品。
2)无刷电机就是指无电刷与换向器(或集电环)的电机,又称无换向器电机。
3)电动机的转子上粘有已充磁的永磁体 ,为了检测电动机转子的极性,在电动机内装有位置传感器。
4)驱动器由功率电子器件与集成电路等构成,其功能就是:接受电动机的启动、停止、制动信号,以控制电动机的启动、停止与制动;接受位置传感器信号与正反转信号,用来控制逆变桥各功率管的通断,产生连续转矩;接受速度指令与速度反馈信号,用来控制与调整转速;提供保护与显示等等。
3、3 驱动电路
1)Ha,Hb,Hc输入端,内有上拉电阻,约30KΩ左右
2)电流检测回路,一般应用Ri =10K,Ci = 104P,电流采样电阻R选值参考 R =0、05/( W/V) 式中:0、05常数,如:工作电压12V,电机功率30W R =0、02( 20mΩ)
3)在无霍尔驱动中,反电动势信号经过L339处理后的相位不能搞错(MA—Ha;MB—Hb;MC—Hc)
7)为了使电动机转起来,必须使定子电枢各相绕组不断地换相通电,这样才能使定子磁场随着转子的位置在不断地变化,使定子磁场与转子永磁磁场始终保持左右的空间角,产生转矩推动转子旋转。
二、总体设计方案
1)系统由单片机最小系统、电源模块与JY01A驱动IC等硬件电路部分以及相应的软件部分构成。
无刷电机、有刷电机和步进电机对比介绍
用场景上各有差异。
首先，有刷电机是一种直流电机，其特点是通过电刷来实现换向，使得电机能够旋转。
有刷电机的优点在于起动和制动平稳，恒速运行时也较为平稳[1]。
然而，有刷电机的噪声较大，寿命相对较低，一般寿命在600小时以下[9]。
此外，有刷电机的工作可以不需要电调，直接将电供给电机就能工作，但这样无法控制电机的转速[21]。
无刷电机（BLDC电机）则是通过电子控制取代了机械换向功能，使用电子换向而不是传统的电刷换向[4]。
无刷电机的优点包括高速运行、低功耗等[16]。
与有刷电机相比，无刷电机的寿命更长，正常情况下可以达到数万小时[9]。
无刷电机的工作必须要有电调，否则是不能转动的，这是因为必须通过无刷电调将直流电转化为三相电源来驱动电机[21]。
步进电机是一种基于电磁学原理工作的电机，它能够将电能转换为机械能，并且可以通过接收外部的控制脉冲来精确控制转子的位置[5][10]。
步进电机的最大特点是其“数字性”，即对于微电脑发过来的每一个脉冲信号，步进电机在其驱动器的推动下运转一个固定角度[14]。
步进电机的优点主要是价格便宜、控制方式简单，但缺点是在高负载或高速运行时可能会出现振动和噪音问题[15]。
综上所述，这三种电机各有特点和适用场景。
有刷电机适合需要平稳起停和运行的应用场合；无刷电机因其高效性和长寿命而被广泛应用于要求高性能和可靠性的领域；步进电机则因其精确控制能力而常用于需要精确位置控制的场合。
#### 无刷电机的电子换向技术是如何工作的？无刷电机的电子换向技术主要依赖于外部控制器来实现换向，而不是通过物理换向器。
这种电机的工作原理是线圈不动，磁极旋转。
通过使用一套电子设备，特别是霍尔元件，来感应永磁体磁极的位置。
根据这种感应，电子线路会适时切换线圈电流的方向，以保证产生正确方向的磁力，从而驱动电机转动[24]。
这种方式消除了有刷电机中电刷和换向器之间的机械接触，因此能够提供更高的效率和更长的寿命[29]。
直流无刷电机 国际标准
直流无刷电机国际标准直流无刷电机是一种广泛应用于现代工业的电机，随着人们对环保和能源利用的要求越来越高，其应用领域被推广至各行各业。
为了促进国际贸易，各国都需要制定相关的行业标准，下面我们将介绍直流无刷电机的国际标准。
一、简介直流无刷电机（BLDCM）是一种将交流电转化为机械运动的电机，由于其结构简单，功率密度大，转速范围广等优点，已广泛应用于工业、交通、航空、军工等领域。
二、国际标准1. IEC标准IEC是国际电工委员会的简称，其制定的标准得到广泛认可，并成为了现代工业中的国际标准。
IEC 60034是涵盖了直流无刷电机的相关标准，其中IEC 60034-30-2详细规定了直流无刷电机的定义、分类、特性、性能要求等内容。
2. ISO标准ISO是国际标准化组织的简称，其制定的国际标准被广泛应用于贸易、生产、技术交流等领域。
其中，ISO 6336是制定直流无刷电机齿轮设计的标准，ISO 5349则制定了直流无刷电机的震动和冲击标准。
三、标准的意义1.促进国际贸易各国制定的标准规范统一了产品的生产和贸易流程，降低了交易双方之间的技术摩擦和交易成本，促进了国际贸易的发展。
2.提高产品质量制定国际标准需要经过科学和技术研究，通过标准的制订和执行，可以提高产品的质量，降低产品的缺陷率。
3.保护消费者权益制定了国际标准后，消费者在购买产品时可以通过标准来判断产品的质量，并有效地维护了自己的权益。
四、总结直流无刷电机的应用范围广泛，各国为了促进国际贸易和保护消费者利益，制定了相关的国际标准，这些标准至关重要，带来了工业发展和创新的空间。
作为一位内容创作者，我们需要关注国际标准的最新进展，及时介绍和分享给读者，推动工业发展和技术革新。
霍尔电动机
1、直流无刷无霍尔电机原理霍耳的红线一般接5－12v直流电。
推荐5－7v。
霍耳的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍耳的信号控制器能知道此时，应该如何给电机的线圈供电（不同的霍耳信号，应该给电机线圈供相对应方向的电流），就是说霍耳状态不一样，线圈的电流方向不一样。
霍耳信号传递给控制器，控制器通过粗线（不是霍耳线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍耳一般安装在定子上）发生转动，霍耳感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换。
无刷直流电机因为具有直流有刷电机的特性,同时也是频率变化的装置,所以又名直流变频,国际通用名词为bldc无刷直流电机的运转效率,低速转矩,转速精度等都比任何控制技术的变频器还要好,所以值得业界关注.本产品已经生产超过55kw,可设计到 400kw,可以解决产业界节电与高性能驱动的需求。
无刷直流电动机简介：无刷直流电动机的学名叫“无换向器电机”或“无整流子电机”,是一种新型的无级变速电机,它由一台同步电机和一组逆变桥所组成,它具有直流电机那样良好的调速特性,但是由於没有换向器,因而可做成无接触式,具有结构简单,制造方便,不需要经常性维护等优点,是一种现想的变速电在工作原理上有二种不同的工作方式： (1)直流无刷电机:又称“无换向器电机交一直一交系统”或“直交系统”,如图1所示。
是将三相交流电源整流后变成直流，再由逆变器转换成频率可调的交流电,但是, 注意此处逆变器是工作在直流斩波方式。
(2)交流无刷电动机:它是利用交-交变频器向同步机供给交流（无刷直流电动机采用方波自控式永磁同步电机,以霍尔传感器取代碳刷换向器,以钕铁硼作转子的永磁材料;产品性能超越传统直流电机的所有优点,同时又解决了直流电机碳刷滑环的缺点, 数字式控制,是当今最理想的调速电机(参考下列美国能源部针对各种不同调速电机效率比较图). 它具有高效率,高转矩,高精度的三高特点;同时具有体积小, 重量轻,可作成各种体积形状,是效率的调速电机,与传统直流有刷电机比较,或与交流变频调速比较均有更好的性能;在牵引电机电瓶车ev 行业,取代传统直流有刷电机时除可以达到更高效率,更高激活转矩等特性外,由于采用方波驱动,让铅酸蓄电池有时间修补电极板,可以延长蓄电池的寿命,提高约1.3倍的电池容量,综合效率约可提高一倍左右的电池容量,大大的改善了电瓶车的性能.主电路是一个典型的电压型交—直—交电路，逆变器提供等幅等宽5-26khz调制波的对称交变矩形波。
BLDC电机基础知识
转子 转子是实现机电能量转换的枢纽也叫电枢
转子用永磁体制成，可有 2 到 8 对磁极，南磁极和北磁 极交替排列。
要根据转子中需要的磁场密度选择制造转子的合适磁性 材料。传统使用铁氧体来制造永磁体。随着技术的进 步，稀土合金磁体正越来越受欢迎。铁氧体比较便宜， 但缺点是给定体积的磁通密度低。相比之下，合金材料
DS00885A_CN 第 4 页
2007 Microchip Technology Inc.
图 5：
BLDC 器磁体
定子绕组
转子北磁极
AN885
转子南磁极 轴的驱动端
图 5 展示了 BLDC 电机的横截面，转子具有相互交替的 南北永磁体磁极。霍尔传感器嵌入在电机的静止部分 中。将霍尔传感器嵌入定子的过程很复杂，因为这些霍 尔传感器相对转子磁体的位置稍有不对齐，都会在判断 转子位置时造成错误。为了简化在定子上安装霍尔传感 器的过程，有些电机可能除了主转子磁体外，还在转子 上安装霍尔传感器磁体，它们的体积比转子磁体小。每 当转子转动时，霍尔传感器磁体就会产生和主磁体一样 的效果。霍尔传感器通常装在 PCB 电路板上，固定在非 驱动端的外壳盖上。这使得用户可以整体调整所有的霍 尔传感器，以便与转子磁体对齐，从而获得最佳性能。
表 1：
将 BLDC 电机与有刷直流电机比较
特性
BLDC 电机
有刷直流电机
换向
根据霍尔位置传感器进行电子换向。
采用电刷换向。
维护 寿命
由于无电刷而较少需要。 较长。
需要定期维护。 较短。
转速 / 转矩特性 效率
平坦——在负载额定的条件下，可在所有转速下正常 工作。
高——没有电刷两端的压降。
中等平坦——转速较高时，电刷摩擦增加，因此减少 了有用转矩。
无刷直流电机霍尔元件安装位置的确定方法
无刷直流电机是一种高效、可靠的电机，具有广泛的应用领域。
而霍尔元件是无刷直流电机中必不可少的一个元件，它可以实现电机的无触点转向控制。
在无刷直流电机的安装过程中，霍尔元件的位置的确定是非常重要的一步，本文将介绍无刷直流电机霍尔元件安装位置的确定方法。
一、无刷直流电机霍尔元件的作用在无刷直流电机中，霍尔元件的作用是检测转子位置，从而实现电机的无触点转向控制。
当电机转子旋转时，霍尔元件会检测到转子磁极的位置，并将信号发送给电机控制器，控制器根据信号控制电机的相序，实现电机的正常运转。
二、无刷直流电机霍尔元件安装位置的确定方法1. 确定转子磁极数在安装无刷直流电机霍尔元件之前，需要先确定电机转子的磁极数。
磁极数是指电机转子上磁极的数量，通常为偶数。
确定磁极数的方法有多种，可以通过电机型号、样品或手动测量等方式确定。
2. 确定霍尔元件数量根据电机转子的磁极数，可以确定需要安装的霍尔元件数量。
一般情况下，每个磁极需要安装一个霍尔元件。
如果磁极数为偶数，则需要安装偶数个霍尔元件；如果磁极数为奇数，则需要安装奇数个霍尔元件。
3. 确定霍尔元件安装位置在确定霍尔元件的安装位置之前，需要先了解无刷直流电机的结构。
无刷直流电机通常由转子、定子、电机轴、电机壳体等部分组成。
转子上的磁极数量不同，安装霍尔元件的位置也不同。
对于双极电机：双极电机只有一个磁极，因此只需要安装一个霍尔元件。
霍尔元件的安装位置应该在转子上的一个磁极的中心位置。
对于四极电机：四极电机有两个磁极，因此需要安装两个霍尔元件。
霍尔元件的安装位置应该在转子上两个相邻磁极之间的中心位置。
对于六极电机：六极电机有三个磁极，因此需要安装三个霍尔元件。
霍尔元件的安装位置应该在转子上三个相邻磁极之间的中心位置。
对于八极电机：八极电机有四个磁极，因此需要安装四个霍尔元件。
霍尔元件的安装位置应该在转子上四个相邻磁极之间的中心位置。
需要注意的是，霍尔元件的安装位置应该与电机控制器的相序匹配，否则会导致电机无法正常运转。
直流无刷电机及其驱动技术
电流方向不同时，产生的磁场方向不同。 若绕组的绕线方向一致，当电流从A相绕组流进，从B相绕组流出时，电流在两个绕组中产生的磁动势方向是不同的。
6步通电顺序
三相绕组通电遵循如下规则： 每步三个绕组中一个绕组流入电流，一个绕组流出电流，一个绕组不导通； 通电顺序如下： 1.A+B- 2.C+B- 3.C- 6.A+C-
2）如何实现换相？
1.A+B- 2.C+B- 3.C+A- 4.B+A- 5. B+C- 6.A+C- 必须换相才能实现磁场的旋转，如果根据转子磁极的位置换相，并在换相时满足定子磁势和转子磁势相互垂直的条件，就能取得最大转矩。 要想根据转子磁极的位置换相，换相时就必须知道转子的位置，但并不需要连续的位置信息，只要知道换相点的位置即可。 在BLDC中，一般采用3个开关型霍尔传感器测量转子的位置。由其输出的3位二进制编码去控制逆变器中6个功率管的导通实现换相。
6步通电顺序
1.A+B- 2.C+B- 3.C+A- 4.B+A- 5. B+C- 6.A+C- 每步磁场旋转60度，每6步旋转磁场旋转一周； 每步仅一个绕组被换相。
6步通电顺序
随着磁场的旋转，吸引转子磁极随之旋转。 磁场顺时针旋转，电机顺时针旋转：1→2→3→4→5→6 磁场逆时针旋转，电机顺时针旋转：6→5→4→3→2→1 1.A+B- 2.C+B- 3.C+A- 4.B+A- 5. B+C- 6.A+C-
BLDC电机的机械特性曲线
在连续工作区，电机可被加载直至额定转矩Tr. 在电机起停阶段，需要额外的力矩克服负载惯性。这时可使其短时工作在短时工作区，只要其不超过电机峰值力矩Tp且在特性曲线之内即可。
