轴承型号与后缀大全

这是我工作多年来收集的轴承后缀代号，主要是SKF轴承。但是轴承的后缀代号基本上是通用的，除了个别品牌特殊的代号，一般是通用的。希望对大家日后的维修工作有所帮忙。XM—ZHS@

轴承数据——概述

型号——基本型号

SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。几乎所有标准球轴承或滚子轴承的型号系统如

图1所示。数字和字母与数字组合的意义如下：

–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型

（

图1）。

–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。

–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。

但是任何规则都有些例外。轴承型号系统中最重要的例外如下所列。

1 . 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。这些数字在

图1中放在括号里。

2 . 对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常用毫米表示，不用代号。尺寸与轴承型号的其余部分用斜线分开，例如：618/8 (d = 8毫米)或511/530 (d = 530毫米).

按照ISO15：1998内

径为22、28或32毫米的标准轴承也适用该方法，例如62/22 (d = 22毫米)。

3 . 内径为10、12、15与17毫米的轴承有下列尺寸代号标志：

00 = 10毫米

01 = 12毫米

02 = 15毫米

03 = 17毫米

4 . 对于一些内径小于10毫米的较小轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示（不用代号），但是它与系列型号之间不用斜线分开，例如629或129 (d = 9毫米)。

5偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示。该内径标志是

. 基本型号的一部分，它与基本型号之间用斜线分开，例如6202/15,875 (d = 15,875毫米＝5/8英寸)。

系列型号

每个标准轴承都属于特定的轴承系列，用没有大小含义的基本型号确定。系列型号经常包括一个后缀A、B、C、D或E或者这些字母的组合，例如CA。这些字母用来确定内部设计的差别，例如接触角。

最常用的系列型号如

图1所示，在轴承简图之上。括号内的数字不包括在系列型号之中。

型号——基本型号——特种轴承

特种轴承的基本型号通常是轴承图纸的编号。这些图纸编号通常是六位或七位数的数字，一般没有轴承类型、大小或设计的任何标示。

在原设计基础上改进的轴承经常带有后缀A到E或这些字母的组合，例如AB，加在原来的图纸编号之后。这些后缀的意义是针对实际轴承的，因此必须参阅实际图纸。

近来，图纸编号带有Bxxx前缀，其中B代表轴承，其余三位确定轴承类型。在某些情况下，省略第四个字母。最近又推出了四位数之前加一个前缀来确定轴承类型，用连字号分开，例如BB1-3001，而不是六位数或七位数的图纸编号。

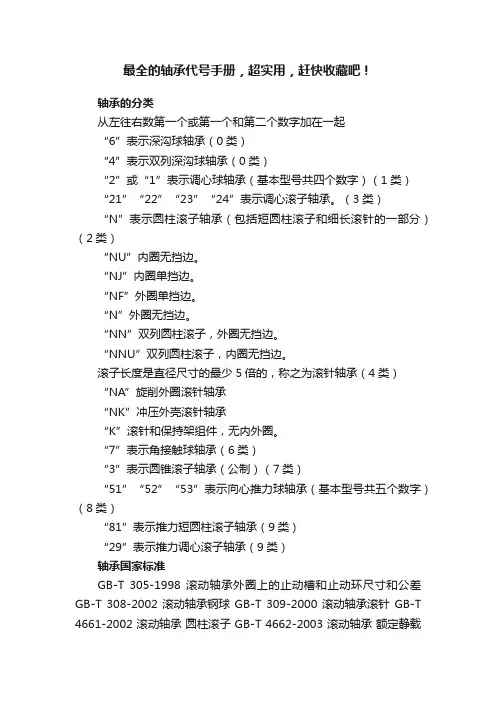

型号——轴承类型的确定

0双列角接触球轴承

1自动调心球轴承

2球面滚子轴承，球面滚子推力轴承

3圆锥滚子轴承

4双列深沟球轴承

5推力球轴承

6深沟球轴承

7角接触球轴承

8圆柱滚子推力轴承

BK封口冲压外圈滚针轴承

C CARB圆环滚子轴承

HK开口冲压外圈滚针轴承

K滚针与保持架推力组件

N圆柱滚子轴承

第二个字母，有时候第三个字母，用来确定法兰结构，例如：NJ, NU, NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。

NA外形尺寸符合ISO 15的滚针轴承

NK滚针轴承

QJ四点接触球轴承

T圆锥滚子轴承，公制尺寸符合ISO 355-1977

尺寸符合ABMA系列的英制圆锥滚子轴承按照符合ANSI-ABMA标准19的不同系统来表示型号（参阅前缀K-之下）

前缀是用来确定轴承的组成部分，通常其后跟有完整轴承的型号，或用来避免与其它轴承型号混淆。例如，它们按照ANSI/ABMA标准19所说明的（主要）用于英制轴承的系统，用在圆锥滚子轴承型号之前。

AR-球或滚子与保持架组件

E2.SKF Energy Efficient bearings

GS圆柱滚子推力轴承的轴承座圈

IR-径向轴承的内圈

K圆柱滚子推力轴承的滚子与保持架组件

K-符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）（正被逐步淘汰）

L分离型轴承的单一内圈或外圈

OR-径向轴承的外圈

R除去内圈或外圈的分离轴承

W不锈钢深沟球轴承

WF外圈带法兰的不锈钢深沟球轴承

WS圆柱滚子推力轴承的轴圈

ZE带有SensorMount®特性的轴承

后缀是用来识别在某些方面不同于原设计、或不同于目前的标准设计的设计或变型。后缀分成各个组别，当需要识别不止一种特点时; 后缀的次序如

名称- 补充名称- 后缀A - B

A外形尺寸相同，内部设计有所偏差或修改。作为一个规则，字母的含义与特定的轴承或轴承系列相关联。

例如：4210 A 无填槽的双列深沟球轴承

3320 A 30度接触角的双列角接触球轴承，无填充槽

AC25度接触角的单列角接触球轴承

ACD25度接触角的单列角接触球轴承，其内部设计经过优化

ADA外圈有宽开口环沟；采用定位环固定在一起的双片内圈

AS外圈有润滑孔的滚针轴承。AS后的数字表示润滑孔的数量

ASR外圈带环形槽和润滑孔的滚针轴承。ASR后的数字表示润滑孔的数量

Axx(x)A与两位或三位数字结合，表示无法以通用后缀表示的标准设计的变异。

B 1. 外形尺寸相同，内部设计有所偏离或修改。

作为一个规则，字母的含义与特定的轴承系列相关联。

例如：7210 B 40度接触角的单列角

接触球轴承

32210 B 大接触角的圆锥滚子轴承

（角度大于32210）

2. 符合ABMA标准、外圈有外部挡边的圆锥滚子轴承

BE内部设计经过优化、40度接触角的单列角接触球轴承

BEJ内部设计经过优化、40度接触角的单列角接触球轴承，带有以球为中心的冲压钢保持架

BEM内部设计经过优化、40度接触角的单列角接触球轴承，带有经机械加工的铜保持架

BEP内部设计经过优化、40度接触角的单列角接触球轴承，带有以玻璃纤维增强聚酰胺6,6制造的成型保持架

BEY内部设计经过优化、40度接触角的单列角接触球轴承，带有以球为中心的冲压铜保持架

Bxx(x)B与两位或三位数字结合，表示无法以通用后缀表示的标准设计的变异

例如：B20 减小的宽度公差

名称- 补充名称- 后缀C

C 1. 外形尺寸相同，内部设计有所偏离或修改。作为规则，字母的含义与特定的轴承系

列相关联。

例如：7210 C 15度接触角的单列角

接触球轴承
