配电自动化柱上开关施工规范

配电自动化柱上开关施工规范
目录
1 总则
2术语和定义
柱上负荷开关
电压型柱上负荷开关
柱上分界负荷开关
3柱上开关施工规定
一般规定
设备安装
4防雷及接地
一般规定
防雷设施安装
接地装置安装
1 总则
本规范规定了集中型、电压型柱上负荷开关、柱上分界开关等配电自动化柱上开关的施工技术要求。

本规范适用于新建和改建的额定电压10kV线路配电自动化柱上开关的施工。

下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。

GB772—97 高压电瓷瓷件技术条件
GB1200—1988 镀锌钢绞线
GB369—94 环形钢筋混凝土电杆
GB14049—92 额定电压10kV、35kV架空绝缘电缆
GB 3804-2004 ～高压交流负荷开关
GB 高电压试验技术
GB/T 11022-1999 高压开关设备控制和设备标准的共同技术条件
GB 8905/T-1998 六氟化硫电气设备中气体管理和检测导则
GB 763-90 交流高压电器在长期工作时的发热
GB 3309-89 高压开关设备在常温下的机械试验
GB 7354-87 局部放电测量
GB 5582-93 电流互感器
DL/T 726-2000 电力用电压互感器订货技术条件
ANSIC37，63IEE标准对交流系统使用的架空、底座安装、干燥地下室、自动线路分段器的要求
GB 4208-1993 外壳防护等级（IP代码）
GB 2314-1997 电力金具通用技术条件
GB 1207-1997 电压互感器
DL/T 726-2000 电力用电压互感器订货技术条件
2 术语和定义
柱上负荷开关
在电杆上安装和操作的，具备手动操作及电动遥控操作功能的负荷开关。

电压型柱上负荷开关
具备“来电合闸，无压分闸”的工作原理，与电压型终端、变电站出口开关重合闸相配合，依据电压时序逻辑检测，完成故障区段判定隔离及非故障区段供电恢复的柱上负荷开关。

柱上分界负荷开关
与终端、变电站出口开关相配合，能自动隔离支线相间故障、自动切除支线单相接地故障的柱上负荷开关。

3 柱上开关施工规定
一般规定
3.1.1 施工器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采
用。

3.1.2 器材须有出厂试验报告、产品合格证。

3.1.3 器材须进行下列检查，且符合：
a)外观检查无损坏或变形；
b)型号、规格正确；
c)技术文件齐全。

3.1.4 发现器材有下列情况之一者，应重做试验：
a)超过规定保管期限；
b)损伤或变形；
c)对产品质量有怀疑。

3.1.5 配电自动化柱上开关必须符合《10kV户外柱上负荷开关技术原则》、《10kV户外柱上负荷开关(电压-时间式)技术原则》、《10kV户外柱上分界负荷开关技术原则》的规定；
3.1.6 安装开关前，应先进行外观检查，且符合下列要求：
a)铭牌清晰可见，铭牌内容符合GB相关标准要求；
b)开关外壳光滑清洁无锈斑、无划痕；金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象；
c)开关操作手柄，分、合位置指示器应安装牢固，操作机构灵活无卡位；
d)通、断动作应快速、准确、可靠；
e)辅助触点通断准确、可靠；
f)套管表面光洁无损伤，出线电缆绝缘层紧密，表面平整圆滑，
色泽均匀，无尖角、颗粒，无烧焦痕迹完整无损伤；
g)保护整定正确；
h)随机元件及附件齐全。

3.1.7 电压互感器必须符合GB 1207-1997、DL/T 726-2000的规定。

3.1.8 安装电压互感器前，应先进行外观检查，且符合下列要求：
a)接线端子与套管压紧，无锈蚀；
b)绝缘套管表面光洁无损伤。

3.1.9 设备安装前应进行交接试验
a) 工频交流耐压；
b) 绝缘电阻；
c) 接触电阻；
d) 开关传动试验
e) 防护等级验证；
f) 电压互感器局部放电试验；
g) 电压互感器绕组直流电阻；
h) 电压互感器变比、极性测试；
i) 电压互感器交流耐压；

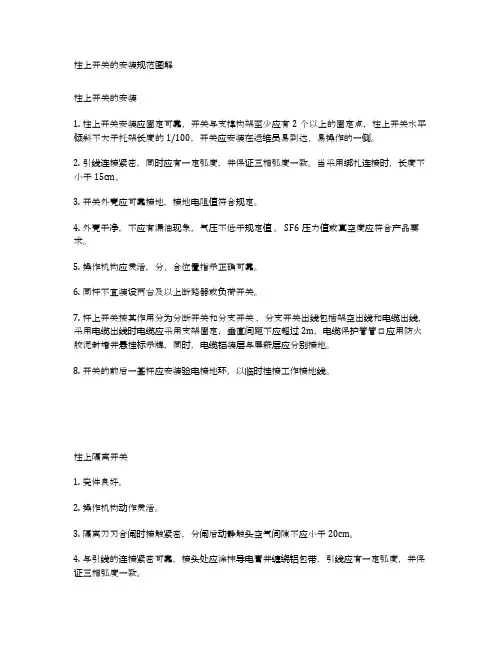

设备安装
3.2.1 集中型柱上负荷开关安装应符合下列规定
a)安装牢固可靠，水平倾斜不大于托架长度的1/100；
b)引线的连接处应留有防水弯；
c)外壳应可靠接地，接地电阻值符合规定；
e)开关电源侧电压互感器接AB相，负荷侧电压互感器接BC相；
f)开关两侧应安装避雷器；
g)开关电缆出线与线路导线接续应采用楔型、C型压接线夹；
h)铜铝导体的连接必须使用铜铝金具；
i)电压互感器引线与线路导线应使用线夹连接；
j)开关、电压互感器与终端间连接线正确、牢固、布线美观。

3.2.2 电压型柱上负荷开关安装应符合下列规定
a)安装牢固可靠，水平倾斜不大于托架长度的1/100；
b)引线的连接处应留有防水弯；
c)外壳应可靠接地，接地电阻值符合规定；
d)开关的电源侧、负荷侧安装时与线路电源侧、负荷侧相对应；
e)开关电源侧电压互感器接AB相，负荷侧电压互感器接BC相；
f)开关两侧应安装避雷器；
g)开关电缆出线与线路导线接续应采用楔型、C型压接线夹；
h)铜铝导体的连接必须使用铜铝金具；
i)电压互感器引线与线路导线应使用线夹连接；
j)开关、电压互感器与终端间连接线正确、牢固、布线美观。

3.2.3 柱上分界负荷开关安装应符合下列规定
a)安装牢固可靠，水平倾斜不大于托架长度的1/100；
b)引线的连接处应留有防水弯；
c)外壳应可靠接地，接地电阻值符合规定；
e)开关A、B、C三相安装时与线路A、B、C三相相对应；
f)开关两侧应安装避雷器；
g)开关电缆出线与线路导线接续应采用楔型、C型压接线夹；
h)铜铝导体的连接必须使用铜铝金具；
i)开关与终端间连接线正确、牢固、布线美观。

4 防雷及接地
一般规定
4.1.1 开关的两侧装设避雷器；
4.1.2 开关外壳、避雷器及电缆金属外皮应接地；
4.1.3 安装柱上开关的电杆应设置接地网，接地电阻应符合规定。

防雷设施安装
4.2.1 避雷器应选择密封结构良好的无间隙氧化锌避雷器，参数选择应与本系统中性点接地方式相匹配；
4.2.2 避雷器引线与线路导线应使用线夹连接；
4.2.3 避雷器安装牢固，排列整齐，高低一致；
4.2.4 引下线应短而直，连接紧密；
4.2.5 与电气部分连接，不应使避雷器产生外加应力；
4.2.6 下引线应可靠接地、接地电阻值应符合规定。

接地装置安装
4.3.1 接地体顶面埋设深度应符合设计规定，角钢及钢管接地体应垂直配置。

除接地体外，接地体引出线的垂直部分和接地装置焊接部
位应作防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药；
4.3.2 垂直接地体的间距不宜小于其长度的2倍，水平接地体的间距应符合设计规定；
4.3.3 每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置；
4.3.4 接地体敷设完后其回填土内不应夹有石块和建筑垃圾等，外取的土壤不得有较强的腐蚀性，在回填土时应分层夯实。
