高中物理-恒定电流-解题方法总结
高中物理恒定电流知识点总结(最新最全)
恒定电流1. 电流：1) 定义：电荷的定向运动。
2) 形成条件：a) 导体中有能自由移动的电荷导体提供大量的自由电荷。
金属导体中的自由电荷是自由电子，电解液中的自由电荷是正、负离子。
b) 导体两端有电压。
3) 电流的大小——电流强度——简称电流a) 宏观定义：b) 微观定义：c) 国际单位：安培Ad) 电流的方向：规定为正电荷定向运动的方向相同（电流是标量）2. 电阻1) 物理意义：反映了导体的导电性能，即导体对电流的阻碍作用。
2) 定义式：国际单位Ω（R 既不与U 成正比，也不与I 成反比）3) 决定式（电阻定律）：3. 电阻率：1) 意义：反映了材料的导电性能。
2) 定义：3) 与温度的关系金属：ρ 随T ↑ 而 ↑ 半导体：ρ 随T ↑ 而 ↓有些合金：几乎不受温度影响4. 串并联电路1) 欧姆定律：a) 内容：通过导体的电流跟导体两端的电压成正比，跟导体的电阻成t q I =nqsv I =I UR =S LR ρ=L RS =ρ反比。
b) 表达式：或或c) 适用条件：金属或电解液导电（纯电子电路）。
2) 串联电路a) 电路中各处电流相同．I=I 1=I 2=I 3=……b) 串联电路两端的电压等于各电阻两端电压之和.U=U 1+U 2+U 3…… c) 串联电路的总电阻等于各个导体的电阻之和，即R=R 1＋R 2＋…＋R n d) 串联电路中各个电阻两端的电压跟它的阻值成正比，即1212nnU U U I R R R === e) 串联电路中各个电阻消耗的功率跟它的阻值成正比，即21212nnP P P I R R R ===3) 并联电路a) 并联电路中各支路两端的电压相同．U=U 1=U 2=U 3……b) 并联电路子路中的电流等于各支路的电流之和I=I 1＋I 2＋I 3=……c) 并联电路总电阻的倒数等于各个导体的电阻的倒数之和。
R 1=11R +21R +…+n R 15. 电功1) 意义：反映了电路消耗电能的多少，即把电能转化为其它形式的能的多少。

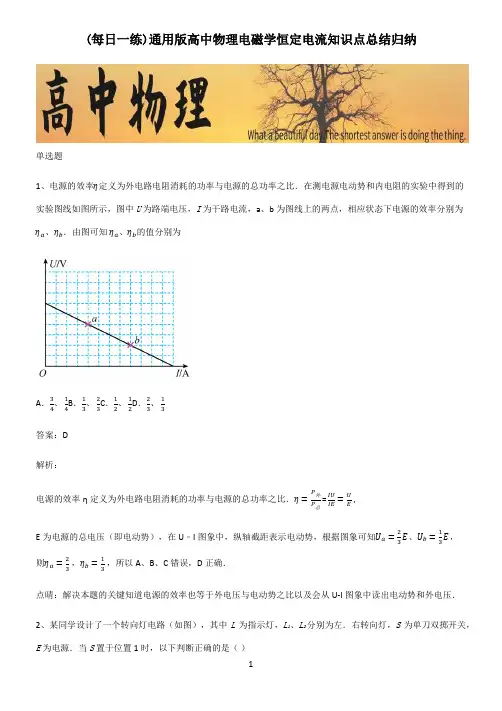

通用版高中物理电磁学恒定电流知识点总结归纳
(每日一练)通用版高中物理电磁学恒定电流知识点总结归纳单选题1、电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为 ηa 、ηb ．由图可知 ηa 、ηb 的值分别为A ．34、 14B ．13、 23C ．12、 12D ．23、 13 答案：D 解析：电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．η=P 外P 总=IU IE=U E,E 为电源的总电压（即电动势），在U ﹣I 图象中，纵轴截距表示电动势，根据图象可知U a =23E 、U b =13E ，则ηa =23，ηb =13，所以A 、B 、C 错误，D 正确．点晴：解决本题的关键知道电源的效率也等于外电压与电动势之比以及会从U-I 图象中读出电动势和外电压． 2、某同学设计了一个转向灯电路（如图），其中L 为指示灯，L 1、L 2分别为左．右转向灯，S 为单刀双掷开关，E 为电源．当S 置于位置1时，以下判断正确的是（ ）A．L的功率少于额定功率B．L1亮，其功率等于额定功率C．L2亮，其功率等于额定功率D．含L支路的总功率较另一支路的大答案：A解析：A．因L与L2串联后接在电源两端，而两灯的额定电压均为6V，故两灯功率一定小于额定功率，故A正确；B．因电源电压为6V，而电源有内电阻，故电源的输出电压一定小于6V，故B错误；C．由A的分析可知，L2的功率要小于额定功率，故C错误；可知，含L支路的电阻要大，故其功率比另一支路要小，故D错误；D．因两并联支路两电压相等，故由P=U2R故选A。
3、如图所示，M、N是平行板电容器的两个极板，R0为定值电阻，R1、R2为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合电键S，小球静止时受到悬线的拉力为F．调节R1、R2，关于F的大小判断正确的是A．保持R1不变，缓慢增大R2时，F将变大B．保持R1不变，缓慢增大R2时，F将变小C．保持R2不变，缓慢增大R1时，F将变大D．保持R2不变，缓慢增大R1时，F将变小答案：B解析：可知电场强度保持R1不变，缓慢增大R2时，电路的总电阻增大，电流减小，因此R0两端电压减小，因此E=Ud减小，则小球收到的电场力减小，绳拉力等于电场力和重力的合力，因此拉力F减小，故A错B正确；保持R2不变，R1没有接到电路，其变化不影响电路的变化，因此电容器的电压不变，拉力F不变，CD错误4、如图甲所示电路中，电源电动势为3.0V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。
人教版高中物理选修知识点二《恒定电流》
人教版高中物理选修3-1部分知识点内部资料第二章《恒定电流》 一、电流1、电流形成的条件：电荷的定向移动。
规定正电荷定向移动的方向为电流的方向。
2、电流强度I ①定义式：tqI =单位：安培（A ） ②微观表达式：nqSv I = 其中：n 为自由电荷的体密度；q 为自由电荷的电量；S 为导体的横截面积；v 为自由电荷定向移动的速度。
二、电源1、电源的作用：①电源相当于搬运工，把负电荷从电源正极搬到电源负极，使正极积累正电荷，负极积累负电荷；②电源使导体两端存在一定的电势差（电压）； ③电源使电路中有持续电流。
2、电动势E ①物理意义：电动势是描述电源把其他形式的能转化为电能本领的物理量。
②定义式：qW E 非=单位：伏特（V ），其大小是由电源本身决定的。
③电动势E 与电势差U 的区别： 电动势qW E 非=，非静电力做功，其他形式的能转化为电能；电势差qWU =，电场力做功，电势能转化为其他形式的能。
做多少功，就转化了多少能量。
三、欧姆定律 1、电阻R①物理意义：导体对电流的阻碍作用。
②定义式：I UR =单位：欧姆（Ω），其大小是由导体本身决定的。
③决定式：SlR ρ=，其中ρ为电阻率，反映材料的导电性能的物理量。
金属导体的电阻率随着温度的升高而增大；合金的电阻率随着温度的变化而变化不明显；半导体的电阻率随着温度的升高而减小。
2、欧姆定律RUI =注意：这是一个实验规律，I 、U 、R 三者之间并无决定关系。
3、伏安特性曲线I-U 图像：图像越靠近U 轴，导体的电阻越大。
①线性元件：I-U 图像是过原点O 的直线。
如R 1，R 2等，并且R 1<R 2。
②非线性元件：I-U 图像不是过原点O 的直线。
如A 、B 等四、串并联电路的特点P=P 1+P 2+P 31、串联电路①定义：用电器首尾相连的电路。
②串联电路的特点321I I I I ===；321U U U U ++=；321R R R R ++=；321321::::R R R U U U =2、并联电路P=P 1+P 2+P 3①定义：用电器并排相连的电路。

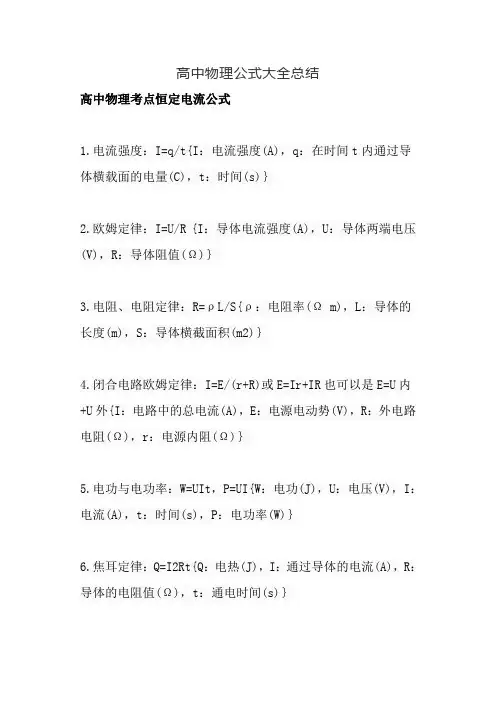

高中物理考点恒定电流公式
高中物理公式大全总结高中物理考点恒定电流公式1.电流强度：I=q/t{I：电流强度(A)，q：在时间t内通过导体横载面的电量(C)，t：时间(s)｝2.欧姆定律：I=U/R {I：导体电流强度(A)，U：导体两端电压(V)，R：导体阻值(Ω)｝3.电阻、电阻定律：R=ρL/S{ρ：电阻率(Ω m)，L：导体的长度(m)，S：导体横截面积(m2)｝4.闭合电路欧姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U内+U外{I：电路中的总电流(A)，E：电源电动势(V)，R：外电路电阻(Ω)，r：电源内阻(Ω)｝5.电功与电功率：W=UIt，P=UI{W：电功(J)，U：电压(V)，I：电流(A)，t：时间(s)，P：电功率(W)｝6.焦耳定律：Q=I2Rt{Q：电热(J)，I：通过导体的电流(A)，R：导体的电阻值(Ω)，t：通电时间(s)｝7.纯电阻电路中：由于I=U/R，W=Q，因三此W=Q=UIt=I2Rt=U2t/R8.电源总动率、电源输出功率、电源效率：P总=IE，P出=IU，η=P出/P总{I：电路总电流(A)，E：电源电动势(V)，U：路端电压(V)，η：电源效率｝9.电路的串/并联、串联电路(P、U与R成正比)、并联电路(P、I与R成反比)电阻关系(串同并反) R串=R1+R2+R3+；1/R并=1/R1+1/R2+1/R3+电流关系：I总=I1=I2=I3；I并=I1+I2+I3+电压关系：U总=U1+U2+U3+；U总=U1=U2=U3功率分配：P总=P1+P2+P3+；P总=P1+P2+P3+10.欧姆表测电阻(1)电路组成(2)测量原理：两表笔短接后，调节Ro使电表指针满偏，得：Ig=E/(r+Rg+Ro)接入被测电阻Rx后通过电表的电流为：Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)。
由于Ix与Rx对应，因此可指示被测电阻大小。
【6A文】高中物理-恒定电流知识点总结
第14章:恒定电流一、知识网络二、重、难点知识归纳 （五）、滑动变阻器的使用1、滑动变阻器的作用（1）保护电表不受损坏； （2）改变电流电压值，多测量几次，求平均值，减少误差。
2、两种供电电路（“滑动变阻器”接法）（1）、限流式：a 、最高电压（滑动变阻器的接入电阻为零）：E 。
b 、最低电压（滑动变阻器全部接入电路）： 。
c 、限流式的电压调节范围： 。
（2）、分压式：电流：定义、微观式：I=q/t ，I=nqSv 电压：定义、计算式：U=W/q ，U=IR 。
导体产生电流的条件：导体两端存在电压 电阻：定义、计算式：R=U/I ，R=ρl/s 。
金属导体电阻值随温度升高而增大 半导体：热敏、光敏、掺杂效应 超导：注意其转变温度 电动势：由电源本身决定，与外电路无关，是描述电源内部非静电力做功将其它形式的能转化为电能的物理量 实验 恒定电流 部分电路：I=U/R 闭合电路：I=E/(R+r)，或E=U 内+U 外=IR+Ir 适用条件：用于金属和电解液导电 规律 电阻定律：R=ρl/s 基本 概念 欧姆定律： 公式：W=qU=Iut 纯电阻电路：电功等于电热 非纯电阻电路：电功大于电热，电能还转化为其它形式的能 电功：用电器总功率：P=UI ，对纯电阻电路：P=UI=I 2R=U 2/R 电源总功率：P 总=EI 电源输出功率：P 出=UI电源损失功率：P 损=I 2r 电源的效率：%100%100⨯=⨯=E U P P 总出η， 对于纯电阻电路，效率为100% 电功率 ： 伏安法测电阻：R=U/I ，注意电阻的内、外接法对结果的影响 描绘小灯泡的伏安特性 测定金属的电阻率 ：ρ=R s / l 测定电源电动势和内阻 电表的改装：多用电表测黑箱内电学元件 x L xR U E R R =+,x x L R E E R R ⎡⎤⎢⎥+⎣⎦a 、最高电压（滑动变阻器的滑动头在b 端）：E 。
b 、最低电压（滑动变阻器的滑动头在a 端）：0。

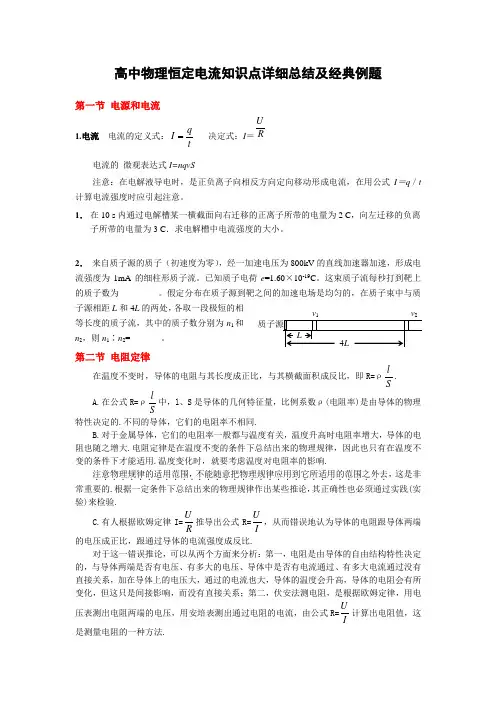

高中物理恒定电流知识点详细总结及经典例题
高中物理恒定电流知识点详细总结及经典例题第一节 电源和电流1.电流 电流的定义式：tqI 决定式：I ＝R U电流的 微观表达式I=nqvS注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝q ／t 计算电流强度时应引起注意。
1． 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带的电量为3 C ．求电解槽中电流强度的大小。
2． 来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。
已知质子电荷e =1.60×10-19C 。
这束质子流每秒打到靶上的质子数为_________。
假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L 和4L 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n 1和n 2，则n 1∶n 2=_______。
第二节 电阻定律在温度不变时，导体的电阻与其长度成正比，与其横截面积成反比，即R=ρSl. A.在公式R=ρSl中，l 、S 是导体的几何特征量，比例系数ρ(电阻率)是由导体的物理特性决定的.不同的导体，它们的电阻率不相同.B.对于金属导体，它们的电阻率一般都与温度有关，温度升高时电阻率增大，导体的电阻也随之增大.电阻定律是在温度不变的条件下总结出来的物理规律，因此也只有在温度不变的条件下才能适用.温度变化时，就要考虑温度对电阻率的影响.注意物理规律的适用范围，不能随意把物理规律应用到它所适用的范围之外去．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．，这是非常重要的.根据一定条件下总结出来的物理规律作出某些推论，其正确性也必须通过实践(实验)来检验.C.有人根据欧姆定律I=R U 推导出公式R=IU，从而错误地认为导体的电阻跟导体两端的电压成正比，跟通过导体的电流强度成反比.对于这一错误推论，可以从两个方面来分析：第一，电阻是由导体的自由结构特性决定的，与导体两端是否有电压、有多大的电压、导体中是否有电流通过、有多大电流通过没有直接关系，加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系；第二，伏安法测电阻，是根据欧姆定律，用电压表测出电阻两端的电压，用安培表测出通过电阻的电流，由公式R=IU计算出电阻值，这是测量电阻的一种方法.D.半导体：导电性能介于导体和绝缘体之间，电阻随温度的升高而减小的材料.改变半导体的温度，使半导体受到光照，在半导体中加入其他微量杂质等，可使半导体的导电性能发生显著变化，正是因为这种特性，使它在现代科学技术中发挥了重要作用.E.超导现象：当温度降低到绝对零度(0K)附近时，某些材料(金属、合金、化合物)的电阻率突然减小到零.这种现象叫做超导现象.处于这种状态的导体，叫做超导体.材料由正常状态转变为超导状态的温度叫做转变温度(记为T C ).目前高温超导体的研究已在世界范围内形成热潮，这一研究的目标是实现得到在室温条件下工作的超导材料，以使之广泛应用.例1 关于电阻率，下列说法正确的是( )A.电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好B.各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大C.所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D.某些合金的电阻率几乎不受温度变化的影响，通常都用它制作标准电阻解析 本题涉及到的知识，在教材中都有相当简洁、明确的说明，都是必须了解的基本知识，认真阅读教材，就可知道选项B 、C 、D 都是正确的.例2 下列说法中正确的是( )A.由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B.由I=U/R 可知，通过导体的电流强度跟导体两端的电压成正比，跟它的电阻成反比C.导体的电阻率由导体本身的物理条件决定，任何物理变化都不能改变导体的电阻率D.欧姆定律I=U/R ，不仅适用于金属导体的导电情况，对于别的电路也适用. 解析 由电阻定律知，导体的电阻是由本身的物理条件决定的，与加在它两端的电压和通过它的电流无关.所以A 错.导体的电阻率是由导体的材料决定的，与温度有关.温度发生变化，电阻率也会改变，所以C 错.部分电路欧姆定律只适用于电阻电路，不一定适合于一切电路，所以D 错. 故正确答案为B. 【难题巧解点拨】例1 一只标有“220V 60W ”的白炽灯泡，加上的电压U 由零逐渐增大到220V.在此过程中，电压U 和电流I 的关系可用图线表示.在如图所示的四个图线中，肯定不符合实际的是( )解析 由电阻的定义式R=IU知：在U —I 图线上，某一点的纵坐标U 和该点的横坐标I 的比值U/I 就对应着电阻值R.由于白炽灯泡钨丝的电阻会随温度的升高而增大，当白炽灯上加的电压从零逐渐增大到220V 时，钨丝由红变到白炽，灯丝的温度不断升高，电阻将不断增大.A 图线表示U/I 为一定值，说明电阻不变，不符要求；C 图线上各点的U/I 值随U 的增大而减小，也不符合实际；D 图线中U/I 的值开始随U 的增大而增大，后来随U 的增大而减小，也不符合实际；只有B 图线中U/I 的值随U 的增大而变化，符合实际.此答案应选A 、C 、D.评注 要从题目中挖掘出电压由零逐渐增大到220V 的含义，即热功率增大，白炽灯钨丝的电阻会随温度的升高而增大.不要认为白炽灯钨丝的电阻是固定不变的，这是这道题解答的关键地方.例2 下图是a 、b 两个导体的I-U 图象：(1)在a 、b 两个导体加上相同的电压时，通过它们的电流强度I A ∶I B = . (2)在a 、b 两个导体中通过相等的电流时，加在它们两端的电压U A ∶U B = . (3)a 、b 两个导体的电阻R A ∶R B = . 解析 本题给出的是I-U 图象，纵轴表示通过导体的电流，横轴表示加在导体两端的电压.(1)加在a 、b 两端的电压相等时，通过它们的电流比为B A I I =︒︒30tan 60tan =3/13=13 (2)通过a 、b 的电流相等时，a 、b 两端的电压比为B A U U =︒︒30cot 60cot =33/1=31(3)由(1)或(2)都可以推导出a 、b 两个导体的电阻比为B A R R =311.电功和电功率（1）电功是电流通过一段电路时，电能转化为其他形式能（电场能、机械能、化学能或内能等）的量度。
高中物理恒定电流问题归纳讲解
恒定电流问题归纳讲解一、对电流概念的理解1、下列有关电流的说法中正确的是（ ）A 在电解液中阳离子定向移动形成电流，阴离子定向移动也形成电流B 粗细不均匀的一根导线中通以电流，在时间t 内，粗的地方流过的电荷多，细的地方流过的电荷少C 通过导线横截面的电荷越多，则导线中电流越大D 物体之间存在电流的条件是物体两端存在电压 二、电流的微观表达式2、有一横截面为S 的铜导线，流经其中的电流为I ，设单位体积的导线有n 个自由电子，电子电量为e ，电子的定向移动速度为v ，在t 时间内，通过导体横截面的自由电子数目N 可表示为（ ） A ．nvSt B ．nvt C ．It/e D ．It/Se 三、电流的计算3.某电解质溶液，如果在1 s 内共有5.0×1018个二价正离子和1.0×1019个一价负离子通过某横截面，那么通过电解质溶液的电流强度是（ ）A 0B 0.8AC 1.6AD 3.2A4.一个半径为r 的细橡胶圆环，均匀地带上Q 库伦的负电荷，当它以角速度ω绕中心轴线顺时针匀速转动时，环中等效电流为多大（ ） A Q Bπ2Q C πϖ2Q D πϖQ 2四、对电动势概念的理解5.下列关于电动势的说法中正确的是A 电动势的大小与非静电力的功成正比，与移送电荷量的大小成反比B 电动势的单位与电势、电势差的单位都是伏特，故三者本质上一样C 电动势公式E=W/q 中W 与电压U=W/Q 中的W 是一样的，都是电场力的功D 电动势是反映电源把其它形式的能转化为电能本领大小的物理量 五、电路中的能量转化6.将电动势为3.0V 的电源接入电路中，测得电源两节间的电压为2.4V ，当电路中有6C 的电荷流过时，则 A 有18J 其它形式的能转化为的电能B 外电路有14.4J 的电能转化其他形式的能-C 内电路有3J 的电能转化其他形式的能D 内电路有3.6J 的电能转化其他形式的能 六、伏安特性曲线7. 用伏安法测小灯泡的电阻 （1）画出电路图（2）将图中实物按电路图连接好（3）连电路时， 开关应 ；连完电路后， 闭合开关前， 应将滑动片置于 端。
高中物理中的恒定电流问题及解题方法
高中物理中的恒定电流问题及解题方法高中物理中，恒定电流是一个重要的概念，它在电路分析和解题中起着至关重要的作用。
本文将探讨恒定电流的概念、特性以及解题方法，帮助学生更好地理解和应用恒定电流。
恒定电流是指电流大小在时间上保持不变的情况。
在一个闭合电路中，如果电流大小不随时间变化，我们称之为恒定电流。
恒定电流的特性是电流通过电路中的各个元件时，电流大小保持不变，即电流的大小不随电路中的位置而改变。
在解决恒定电流问题时，我们需要掌握一些基本的解题方法。
首先，我们需要了解欧姆定律，即电流和电压之间的关系。
根据欧姆定律，电流等于电压与电阻之间的比值，即I=V/R。
这个公式是解决恒定电流问题的基础。
其次，我们需要理解串联电路和并联电路的特性。
在串联电路中，电流只有一条路径可以流动，因此电流在各个电阻之间保持不变。
而在并联电路中，电流可以分流，因此总电流等于各个分支电流之和。
接下来，我们可以通过应用基本电路分析方法来解决恒定电流问题。
首先，我们可以根据电路图中给出的电压和电阻，使用欧姆定律计算电流的大小。
然后，我们可以根据串联电路和并联电路的特性，计算出电路中各个分支电流的大小。
最后，我们可以根据电流的分布和电阻的连接方式，计算出电路中各个元件的电压和功率。
在解决恒定电流问题时，我们还需要注意一些常见的错误。
首先，我们需要确保电路图中的电流方向与实际电路中的电流方向一致。
其次，我们需要注意电流的单位，通常使用安培（A）作为电流的单位。
此外，我们还需要注意电路中的电阻是否是线性元件，如果电路中存在非线性元件，我们需要使用其他方法进行分析。
除了以上的基本解题方法，我们还可以应用一些更高级的技巧来解决恒定电流问题。
例如，我们可以使用基尔霍夫定律来分析复杂的电路。
基尔霍夫定律是解决电路问题的重要工具，它可以帮助我们建立电流和电压的方程，从而解决复杂电路中的未知量。
总之，恒定电流是高中物理中一个重要的概念，它在电路分析和解题中起着至关重要的作用。
高中物理 恒定电流 知识点归纳
高中物理恒定电流知识点归纳恒定电流是指电流大小和方向不发生变化的电流，它在电路中的作用非常重要。
本文将对恒定电流的相关知识进行归纳。
恒定电流的基础概念在电路中，电子在导体中移动形成电流。
电流的大小和方向取决于电子的数量和移动方向。
如果电子的数量和移动方向保持不变，那么电流就是恒定电流。
恒定电流可以表示为：I = Q / t其中，I 表示电流，Q 表示通过截面的电荷量，t 表示时间。
恒定电流的单位是安培（A）。
恒定电流的特性恒定电流有以下特性：1.电流大小不变：恒定电流在电路中流动时，电流大小不会发生变化。
2.电流方向不变：恒定电流在电路中流动时，电流方向不会发生变化。
3.电流稳定：恒定电流在电路中流动时，电流稳定，不会出现突然增加或减小的情况。
4.恒定电流的大小受电压和电阻的影响：当电压和电阻不变时，恒定电流大小保持不变。
恒定电流的计算方法1.直接测量电流表读数：将电流表串联在电路中，测量电流表的读数，即可得知电路中的电流大小。
2.根据欧姆定律计算：欧姆定律表示 U = RI，其中 U 表示电压，R 表示电阻，I 表示电流。
利用欧姆定律，可以根据电源电压和电阻计算出电路中的电流大小。
3.根据功率和电压计算：根据功率公式 P = UI，其中 P 表示功率，U 表示电压，I 表示电流，利用功率公式可以根据电源功率和电压计算出电路中的电流大小。
恒定电流的应用1.简单电路：在简单的电路中，恒定电流可以用于驱动电器，如电灯、电风扇等。
2.电化学：在电化学反应中，恒定电流可以用于电解、电沉积等过程。
3.电磁学：在电磁学中，恒定电流可以用于产生恒定的磁场。
4.计算机技术：在计算机技术中，恒定电流用于计算机主板上的电源电路。
恒定电流的注意事项1.确保电路合理：在使用恒定电流时，需要确保电路结构合理，避免短路，否则会引起危险。
2.谨慎操作电路：在操作电路时，应该正确选择电器、电源和电线，以及正确地连接电路，避免出现电击等危险。
高中物理3-1恒定电流知识点汇总
高中物理3-1恒定电流知识点汇总高中物理选修31《恒定电流》知识点汇总一、对电流概念的理解1.电流电荷的定向运动移动形成电流。
可以是正电荷定向移动形成电流（如大量质子作定向移动），也可以是负电荷定向移动形成电流（如金属导体），还可以是正、负电荷同是向相反方向作定向移动形成电流。
（如电解液导电）电流强度表示电流强弱的物理量。
电流强度的定义式：IQt。
电流强度在数值上等于单位时间内通过导体横截面的电量。
练习1、下列有关电流的说法中正确的是：(A)A在电解液中阳离子定向移动形成电流，阴离子定向移动也形成电流；B粗细不均匀的一根导线中通以电流，在时间t内，粗的地方流过的电荷多，细的地方流过的电荷少；C通过导线横截面的电荷越多，则导线中电流越大；D物体内存在电流的条件是物体两端存在电压。
说明：物体内存在电流的条件有二个，一是物体内有能自由移动的电荷，二是物体两端存在电压。
练习2、有一横截面为S的铜导线，流经其中的电流为I，设单位体积的导线有n个自由电子，电子电量为e，电子的定向移动速度为v，在t时间内，通过导体横截面的自由电子数目N可表示为：(A)A．nvSt；B．nvt；C．It/e；D．It/Se。
练习3、某电解质溶液，如果在1s内共有5.01018个二价正离子和1.01019个一价负离子通过某横截面，那么通过电解质溶液的电流强度是：(D)A0；B0.8A；C1.6A；D3.2。
练习4.一个半径为r的细橡胶圆环，均匀地带上Q库伦的负电荷，当它以角速度ω绕中心轴线顺时针匀速转动时，环中等效电流为多大：(C)A.Q；B.2；C.2；D.二、电阻和对电阻的理解电阻导体对电流的阻碍作用。
电阻的定义式：RUIQQ2Q。
，（该式只适用于导体和酸、碱、盐导电的情况即为纯电阻（电能全部转化为UI内能的导体））导体的电阻R导体两端的电压U与通过的电流的比值（导体电阻的决定式：RLS）。
该式说明导体的电阻是由导体本身因素决定，与导体是否导电无关。
高中物理 恒定电流 知识点归纳
高中物理 恒定电流 知识点归纳恒定电流电路基本概念和定律一、电流、电阻和电阻定律1．电流：电荷的定向移动形成电流．(1)形成电流的条件：内因是有自由移动的电荷，外因是导体两端有电势差． (2)电流强度：通过导体横截面的电量Q 与通过这些电量所用的时间t 的比值。
(定义)I=Q/t① I=Q/t ；假设导体单位体积内有n 个电子，电子定向移动的速率为v ，假若导体单位长度有N 个电子，则I ＝Nes v ．② 表示电流的强弱,是标量.但有方向,规定正电荷定向移动的方向为电流的方向．在外电路中正 →负，内电路中负 →正 ③ 单位是：安、毫安、微安1A=103mA=106μA④ 区分两种速率：电流传导速率（等于光速）和 电荷定向移动速率（机械运动速率）。
2．电阻、电阻定律(1)电阻：加在导体两端的电压与通过导体的电流强度的比值。
R=Iu (定义)(比值定义)； U-I 图线的斜率导体的电阻是由导体本身的性质决定的,与U.I 无关.(2)电阻定律：温度一定时导体的电阻R 与它的长度L 成正比,与它的横截面积S 成反比。
R=SL(决定) (3)电阻率：电阻率ρ是反映材料导电性能的物理量，由材料决定,但受温度的影响．二、部分电路欧姆定律(1)内容：导体中的电流I 跟导体两端的电压成正比，跟它的电阻R 成反比。
(2)公式：RU I =(3)适用范围：适用于金属导体、电解液导体，不适用于空气导体和某些半导体器件．(4)图象：导体的伏安特性曲线-------导体中的电流随随导体两端电压变化图线，叫导体的伏安特性曲线。
例如U ～I 图象。
注意：①我们处理问题时，一般认为电阻为定值，不可由R=U/I 认为电阻R 随电压大而大，随电流大而小．②I 、U 、R 必须是对应关系（对应于同一段电路）．即I 是过电阻的电流，U 是电阻两端的电压．三、电功、电功率1．电功：电流做功的实质：电场力移动电荷做功，(只有力才能做功)；电荷的电势能⇒其它形式的能。
高中物理一轮复习知识点汇总：第九章恒定电流
第九章 恒定电流知能图谱22R =2q I tU W Q W UItQ P P UIQ I Rt W QP I R P P lSUI R E I R rQ I Rt ρ======>>=+=热热电流：电阻：定值电阻、可变电阻概念电压：内电压、路端电压电动势E纯电阻电路电功、电热非纯电阻电路热电阻定律：R=恒定电流部分电路的欧姆定律：=定律欧姆定律闭合电路的欧姆定律：焦耳定律：电流：电流表电压：电压表电流表内接电路和外接电路测量伏安法电阻滑动变阻器的分压、限流接法多用电表电动势和内阻：仪器和电路的选择简单的逻辑电路电路简单的集成电路一、电流 电阻 电阻率知识解读（一）1、定义：物理学中把流过导体某一横截面的电荷量q 跟所用的时间t 的比值叫做电流。
2、定义式：qI t=3、单位：3611C/s,110mA 10μA A A ===4、方向：规定正电荷向移动的方向为电流的方向，在金属导体中，电流方向与自由电子定向移动的方向相反。
电流是标量，因此电流不遵循平行四边形定则。
5、物理定义：表示电流强弱程度的物理量。
6、电流的形成及条件（1）形成：电荷的定向移动形成电流。
（2）条件：存在自由电荷；导体两端有电势差。
说明：电子定向移动速率约为510/m s -，电子热运动的速率约为510/m s ，而闭合开关瞬间，各处以光速建立恒定电场，各处自由自子几乎同时定向移动，电流传导的速率为光速8310/m s ⨯。
知能解读（三）电压1、定义：电路中两点间的电势差叫做电压。
2、电压是产生电流的条件。
导体中两点间存在的电压，电荷在电势不等的两点间定向移动，就产生电流。
电场力对电荷做功：=W qU 电。
可见，电压越大，移动单位电荷做功越多，所以电压可视为描述电场力做功大小的物理量（将电场能转化为其他形式的能）。
知能解读（四）电阻1、定义：导体两端的电压与通过导体的电流的比值叫做电阻。
2、定义式：U R I=。
高二物理恒定电流知识点总结
高二物理恒定电流知识点总结1.电流强度：I=q/t{I:电流强度A，q:在时间t内通过导体横载面的电量C，t:时间s｝2.欧姆定律：I=U/R{I:导体电流强度A，U:导体两端电压V，R:导体阻值Ω｝3.电功与电功率：W=UIt，P=UI{W:电功J，U:电压V，I:电流A，t:时间s，P:电功率W｝4.纯电阻电路中：由于I=U/R，W=Q，因此W=Q=UIt=I2Rt=U2t/R5.焦耳定律：Q=I2Rt{Q:电热J，I:通过导体的电流A，R:导体的电阻值Ω，t:通电时间s｝6.电源总动率、电源输出功率、电源效率：P总=IE，P出=IU，η=P出/P总{I:电路总电流A，E:电源电动势V，U:路端电压V，η：电源效率｝7.电阻、电阻定律：R=ρL/S{ρ：电阻率Ω?m，L:导体的长度m，S:导体横截面积m2｝8.闭合电路欧姆定律：I=E/r+R或E=Ir+IR也可以是E=U内+U外{I:电路中的总电流A，E:电源电动势V，R:外电路电阻Ω，r:电源内阻Ω｝9.电路的串/并联串联电路P、U与R成正比并联电路P、I与R成反比预习通读一遍教材，去了解和接受新的物理概念，找到它的特点，提前知道公式和定理等。
把不明白的地方作记号，等后面深入学习时解决或者问老师。
新旧知识是一个继承关系，并不是割裂独立的。
预习新知识的时候，要联系前面学过的知识，发现哪里不会不明白不清楚，要赶紧补回来，因为老师默认你已经会啦!扫除这些“绊脚石”，才能立即理解课堂上老师讲的新课。
预习也要注意时间和效率，一般优先预习自己不擅长的科目，拒绝苦思冥想其实是在发呆?，完全可以把问题留到上课听讲的时候解决!尝试自己画出知识点脉络图，能够全面了解整本书的知识点和考点。
听课课堂是学习的主要场所，听课是学习的主要过程，听课的效率如何，决定着学习的主要状况。
提高听课效率要注意：课前预习要有针对性。
钻研课本要咬文嚼字，注意辨析。
概念理解要准确，对概念的确切含义要通过实际例子情景化例静摩擦力中“一起运动”“有运动趋势”，运动学中“二秒”、“第二秒”、“二秒末”，“速率相等”“速度相同”，自由落体中的“真空”“静止开始”等。
高中物理选修3-1笔记 恒定电流
第二章恒定电流2.1电源和电流一、电源1.定义：能把电子从A搬运到B的装置2.作用：能使电路中维持持续的电流3.种类：干电池、蓄电池、发电机二、恒定电场1.定义：闭合回路中电源两极上带的电荷和导线和其他电学元件上堆积的电荷共同激发而形成的电场。
这种由稳定分布的电荷所产生的电场，称为恒定电场。
2.特点：1）基本性质与静电场相同，但不是静电场，是动态平衡。
2）电场线处处沿着导体的方向。
三、恒定电流1.定义：大小、方向都不随时间变化的电流。
2.定义式：q表示时间t内通过导体某横截面的电荷量单位：安培，简称安，符号A。
3.方向1）规定正电荷定向移动的方向为电流方向2）在电源外部电路，电流从正极流向负极3）在电源内部电路，电流从负极流向正极4.测量仪器：电流表5.电流分类1）交变电流：方向随时间作周期性变化的电流2）直流电流：方向不随时间变化的电流3）恒定电流：方向和大小都不随时间变化的电流4）脉动电流：强弱随时间变化的直流电流6.电流的微观式：n单位体积电荷数；s导体横截面积；l导体长度，e单位电荷量，v电荷定向移动速率7.电流的决定式（欧姆定律）四、补充：三个速度电荷定向移动：10-5m/s，极小，电流成因热运动：105~106m/s，电阻成因场传播：3×108m/s，即电流的传播速率注意：电荷定向移动速率不是电流的传播速率2.2电动势一、电源的作用1.电源能维持电路中稳定的电流，是因为它有能力把来到负极的正电荷经过电源内部不断地搬运到正极。
2.电源是通过非静电力做功把其他形式能转化为电势能的装置。
3.干电池1）非静电力：化学作用2）化学能→电势能4.发电机1）非静电力：电磁作用2）机械能→电势能二、电动势1.定义：非静电力把电荷从电源负极送到正极所做的功跟被移送的电荷量的比值叫做电源的电动势。
1）等于电源没有接入电路时两级间的电压2）等于短路时的路端电压3）等于电路内、外电压之和4）等于将单位正电荷从负极移送到正极时非静电力做的功2.公式：电源从负极到正极移送电荷q时非静电力所做的功为W单位：伏特（V）3.物理意义：表征电源把其他形式的能转化为电能的本领。
高中物理恒定电流
要点10恒定电流[规律要点]1.电流的表达式：I＝qt，微观表达式为I＝nqS v。
2.部分电路欧姆定律：I＝UR。
3.电功、电功率、焦耳定律(1)电功：W＝qU＝UIt。
这是计算电功普遍适用的公式。
(2)电功率：P＝Wt＝UI。
这是计算电功率普遍适用的公式。
(3)焦耳定律：Q＝I2Rt。
这是计算电热普遍适用的公式。
4.纯电阻电路和非纯电阻电路(1)纯电阻电路的特点：①遵循欧姆定律，I＝UR。
②电流通过纯电阻电路时，电能全部转化为内能，电功等于电热，即W＝UIt＝I2Rt＝U2Rt，P＝UI＝I2R＝U2R。
(2)非纯电阻电路的特点①不遵循欧姆定律，在非纯电阻电路中I＜U R。
②电流通过电路时，电流消耗的电能除了转化为内能外，还要转化成其他形式的能，如机械能、化学能等，即W＝E其他＋Q，P＝P热＋P其他。
5.闭合电路欧姆定律(1)＝ER＋r，只适用于纯电阻电路＝U外＋U内，适用于任何电路(2)路端电压U与电流I的关系图1U＝E－Ir，U－I图象如图1所示，由图象可以看出：①电源电动势E：当电路断路即I＝0时，纵轴的截距为电源电动势E。
②短路电流I 0：当外电路电压U ＝0时，横轴的截距为短路电流I 0。
③电源内阻r ：图线斜率的绝对值为电源的内阻。
6.三个功率(1)电源的总功率P 总＝EI ＝U 外I ＋U 内I ＝P 出＋P 内。
若外电路是纯电阻电路，则有P 总＝I 2(R ＋r )＝E 2R ＋r。
(2)电源内部消耗的功率：P 内＝I 2r ＝U 内I ＝P 总－P 出。
(3)电源的输出功率：P 出＝UI ＝EI －I 2r ＝P 总－P 内。
若外电路是纯电阻电路，则有P 出＝I 2R ＝E 2R（R ＋r ）2＝E 2（R －r ）2R＋4r。
图2P 出－R 图象如图2所示，从图中可以看出：①当R ＝r 时，电源的输出功率最大，最大值P m ＝E 24r 。
②当R ＞r 时，随着R 的增大输出功率越来越小。
高中物理恒定电流知识点总结
高中物理恒定电流知识点总结恒定电流指的是电荷的定向移动形成电流，大小、方向都不随时间变化的电流。
下面是小编给大家带来的高中物理恒定电流知识点总结，希望对你有帮助。
高中物理电路的基本概念知识点串联电路串联是连接电路元件的基本方式之一。
将电路元件(如电阻、电容、电感,用电器等)逐个顺次首尾相连接，[1]将各用电器串联起来组成的电路叫串联电路。
·开关在任何位置控制整个电路，即其作用与所在的位置无关。
电流只有一条通路，经过一盏灯的电流一定经过另一盏灯。
如果熄灭一盏灯，另一盏灯一定熄灭。
·优点：在一个电路中，若想控制所有电器，即可使用串联的电路;·缺点：只要有某一处断开，整个电路就成为断路。
即所相串联的电子元件不能正常工作。
串联电路中总电阻等于各电子元件的电阻和，各处电流相等，总电压等于各处电压之和。
并联电路并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路，为电路组成二种基本的方式之一。
例如，一个包含两个电灯泡和一个9 V电池的简单电路。
若两个电灯泡分别由两组导线分开地连接到电池，则两灯泡为并联。
特点：用电器之间互不影响。
一条支路上的用电器损坏，其他支路不受影响。
并联电路中，总电阻1/R=1/R1+1/R2+1/R3+...+1/Rn，各处电压相等。
高中物理欧姆定律知识点1.欧姆定律：导体中的电流,与导体两端的电压成正比,与导体的电阻成反比.2.公式：(I=U/R)式中单位：I→安(A);U→伏(V);R→欧(Ω).1安=1伏/欧.3.公式的理①公式中的I、U和R必须是在同一段电路中;②I、U和R中已知任意的两个量就可求另一个量;③计算时单位要统一.4.欧姆定律的应用：① 同一个电阻,阻值不变,与电流和电压无关, 但加在这个电阻两端的电压增大时,通过的电流也增大.(R=U/I)②当电压不变时,电阻越大,则通过的电流就越小.(I=U/R)③当电流一定时,电阻越大,则电阻两端的电压就越大.(U=IR)5.电阻的串联有以下几个特点：(指R1,R2串联)① 电流：I=I1=I2(串联电路中各处的电流相等)② 电压：U=U1+U2(总电压等于各处电压之和)③ 电阻：R=R1+R2(总电阻等于各电阻之和)如果n个阻值相同的电阻串联,则有R总=nR④分压作用⑤ 比例关系：电流：I1∶I2=1∶16.电阻的并联有以下几个特点：(指R1,R2并联)① 电流：I=I1+I2(干路电流等于各支路电流之和)② 电压：U=U1=U2(干路电压等于各支路电压)③ 电阻：(总电阻的倒数等于各并联电阻的倒数和)如果n个阻值相同的电阻并联,则有1/R总= 1/R1+1/R2④ 分流作用：I1：I2=1/R1：1/R2⑤ 比例关系：电压：U1∶U2=1∶1高中物理焦耳定律知识点1、焦耳定律反映了电流热效应的规律，是能量转化和守恒定律在电能和内能转化中的体现。
物理恒定电流知识点
物理恒定电流知识点物理恒定电流学问点第一篇多理解，就是紧紧抓住预习、听课和复习，对所学学问进行多层次、多角度地理解。
预习可分为粗读和精读。
先粗略看一下所要学的内容，对重要的部分以小标题的方式加以圈注。
接着便认真阅读圈注部分，进行深入理解，即精读。
上课时可有目的地听老师讲解难点，解答疑问。
这样便对学问理解得较全面、透彻。
课后进行复习，除了对公式定理进行理解记忆，还要深入理解老师的讲课思路，理解解题的“中心思路〞，即抓住例题的学问点对症下药，应用什么定理的公式，使其条理化、程序化。
多练习，既指稳固学问的练习，也指心理素养的“练习〞。
稳固学问的练习不光是指要仔细完成课内习题，还要完成肯定量的课外练习。
但单纯的“题海战术〞是不行取的，应当有选择地做一些有代表性的题型。
基础好的同学还应当做一些综合题和应用题。
另外，平日应留意调整自己的心态，培育镇静、自信的心理素养。
多总结，首先要对课堂学问进行细致分类和整理，特殊是定理，要深入理解它的、外延、推导、应用范围等，总结出各种学问点之间的联系，在头脑中形成学问网络。
其次要对多种题型的解答方法进行分析和概括。
还有一种总结也很重要，就是在平常的练习和考试之后分析自己的错误、弱项，以便日后克服。
物理恒定电流学问点第二篇定理的表述教材上欧姆定律是这样表述的：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
成立的条件从教材对定理的描述看，欧姆定律实际是对两个试验结论的综合：一是“导体的电流跟这段导体两端的电压成正比〞，这一结论成立的条件是导体的电阻不变;二是“导体中的电流跟这段导体的电阻成反比〞，这一结论成立的条件是保持导体两端的电压不变。
留意的事项该定理中的各个物理量是同一导体或同一段电路上的同一时刻的对应值。
在实际电路中，往往有几个导体，即使是同一导体，在不同时刻的I、U、R值也不相同，因此在应用欧姆定律解题时应对同一导体同一时刻的I、U、R标上同一的脚码，以防止张冠李戴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理-恒定电流-解题方法总结恒定电流习题课考点1 对电流表达式的理解I=q/t中q是通过横截面的电荷量而不是通过单位横截面的电荷量。
如果是单位横截面的电流的话，就是电流密度了。
或者说电流的大小是由通过横截面的总电荷快慢决定的，当然不能用单位横截面去定义。
举例：为什么横截面越大，电阻越小？因为电流大了！（横截面的大小会影响电流大小）电流微观式 I＝nqSvn：导体单位体积内的自由电荷数q：每个自由电荷的电荷量S：导体横截面积v：定向移动的速率1如图所示是一根粗细均匀的橡胶棒，其横截面积为S，由于与毛皮发生摩擦而均匀带负电，若已知该橡胶棒每米所带的电荷量为q，则当该棒沿轴线方向做速度为v的匀速直线运动时，形成的等效电流为()A．v q B.qv C．q v S D.q vS2. (多选)一横截面积为S的铝导线，当有电压加在该导线上时，导线中的电流强度为I。
设每单位体积的导线中有n个自由电子，电子的电荷量为e，此时电子定向移动的速度为v ，则在Δt 时间内，通过导体横截面的自由电子数目可表示为( )A.n v S Δt B ．n v Δt C.I Δt e D.I Δt Se3. 在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U 的加速电场，设其初速度为零，经加速后形成横截面积为S 、电流为I 的电子束。
已知电子的电荷量为e 、质量为m ，则在刚射出加速电场时，一小段长为Δl 的电子束内的电子个数是 ( )A. I Δl eS m 2eUB. I Δl e m 2eUC. I eS m 2eUD. IS Δl e m 2eU解析 设电子刚射出电场时的速度为v ，则eU ＝12m v 2，所以v ＝2eU m 。
加速后形成横截面积为S 、电流为I 的电子束，由I ＝neS v ，可得n ＝I eS v ＝I eS m 2eU ，所以长度为Δl 的电子束内的电子数N ＝ΔlSn ＝I ΔlS eS m 2eU ＝I Δl e m 2eU 。
考点2 导体形变后电阻的分析方法某一导体的形状改变后，讨论其电阻变化应抓住以下三点：(1)导体的电阻率不变，因其由导体材料本身决定。
(2)导体的体积不变，由V ＝lS 可知l 与S 成反比。
(3)在ρ、l 、S 都确定之后，应用电阻定律R ＝ρl S 求解。
1.如图所示，P为一块半圆形薄电阻合金片，先将它按图甲方式接在电极A，B之间，测出它的电阻为R，然后将它再按图乙方式接在电极C，D之间，这时它的电阻应为()A.RB.R2 C.R4D．4R考点3对欧姆定律与伏安特性曲线的理解如果电阻是非线性变化，只能通过伏安曲线上找出在某确定电压下对应的电阻值。
不能用该点的切线斜率来计算电阻1. 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是()A.随着所加电压的增大，小灯泡的电阻减小B.对应P点，小灯泡的电阻为R＝U1 I1C.对应P点，小灯泡的电阻为R＝U1 I2－I1D.对应P点，小灯泡的功率为图中矩形PQOM所围面积2.如图所示，是某晶体二极管的伏安特性曲线，下列说法正确的是()A.加正向电压时，二极管电阻较小，且随着电压的增大而增大B.加反向电压时，二极管电阻较大，无论加多大电压，电流都很小C.无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D.二极管加正向电压时，电流随电压变化是一条直线3. (多选)在如图甲所示的电路中，电源电动势为3.0 V，内阻不计，L 1、L2为相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，R为定值电阻，阻值为7.5 Ω。
当开关S 闭合后()A．L1的电阻为112ΩB．L1消耗的电功率为7.5 WC．L2的电阻为7.5 ΩD．L2消耗的电功率为0.3 W考点4电功、电热、电功率和热功率无论是纯电阻还是非纯电阻，电功均为W＝UIt，电热均为Q＝I2Rt处理非纯电阻的计算问题时，电功＝电热＋其他能量1. 有一个小型直流电动机，把它接入电压为U1＝0.2 V的电路中时，电动机不转，测得流过电动机的电流是I1＝0.4 A；若把电动机接入U2＝2.0 V的电路中，电动机正常工作，工作电流是I2＝1.0 A，求电动机正常工作时的输出功率多大？如果在电动机正常工作时，转子突然被卡住，此时电动机的发热功率是多大？考点5 电路的动态分析（1）结论法“串反并同” （2）极限法 （3）特殊值法⎭⎬⎫U 串↓I 串↓P 串↓←R ↑→⎩⎨⎧ U 并↑I 并↑P 并↑1. 如图所示，电路中电源电动势为E ，内阻为r ，C 为电容器，L 为小灯泡，R 为定值电阻，闭合开关，小灯泡能正常发光。
现将滑动变阻器滑片向右滑动一段距离，滑动前后理想电压表V 1、V 2示数变化量的绝对值分别为ΔU 1、ΔU 2，理想电流表A 示数变化量的绝对值为ΔI ，则( )A ．电源的输出功率一定增大B ．灯泡亮度逐渐变暗 C.ΔU 1ΔI 与ΔU 2ΔI均保持不变 D ．当电路稳定后，断开开关，小灯泡立刻熄灭2. 如图所示，电源电动势为E ，内阻为r 。
当滑动变阻器的滑片P 从左端滑到右端时，理想电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，干路电流为I ，下列说法正确的是(灯泡电阻不变)()A.小灯泡L1、L3变暗，L2变亮B.ΔU1与ΔI的比值不变C.ΔU1<ΔU2D.ΔU1＝ΔU23．如图电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时()A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小4．如图所示电路中，滑片P位于滑动变阻器R2正中间，电源内阻不能忽略，两个电压表均为理想电表。
当滑动变阻器R2的滑片P滑动时，关于两个电压表与的示数，下列判断正确的是()A．P向a端滑动的过程中，的示数逐渐增大、的示数逐渐减小B．P向a端滑动的过程中，R 2消耗的功率一定逐渐减小C．P向b端滑动的过程中，示数改变量的绝对值小于示数改变量的绝对值D．P向b端滑动的过程中，示数改变量与流过R 2的电流改变量的比值保持不变解析根据R1＋r＝||ΔUΔI，R1＋r不变，示数改变量与流过R2的电流改变量的比值保持不变考点6 电路的功率和效率问题当R＝r时，电源的输出功率最大为P m＝E24r。
效率仅为50%1. 已知电源内阻r＝2 Ω，灯泡电阻R L＝2 Ω，R2＝2 Ω。
滑动变阻器R1的最大阻值为3 Ω，如图所示，将滑片P置于最左端，闭合开关S1、S2，电源的输出功率为P0，则()A.滑片P向右滑动，电源输出功率一直减小B.滑片P向右滑动，电源输出功率一直增大C.断开S2，电源输出功率达到最大值D.滑片P置于最右端时，电源输出功率仍为P02．如图所示电路中，R为一滑动变阻器，P为滑片，若将滑片向下滑动，则在滑动过程中，下列判断错误的是()A.电源内电路消耗功率一定逐渐增大B.灯泡L2一定逐渐变暗C.电源效率一定逐渐减小D.灯泡L1变亮考点7 含电容器电路的分析1.电容器的简化处理：简化电路时可以把电容器所处电路作为断路，简化电路时可以去掉，求电荷量时在相应位置再补上。
2.电阻的简化处理：电路稳定后，与电容器同支路的电阻相当于导线。
3.电荷变化量的计算：电路中电流、电压的变化可能会引起电容器的充、放电。
若电容器两端电压升高，电容器将充电；若电压降低，电容器将通过与它连接的电路放电。
可由ΔQ＝CΔU计算电容器上电荷量的变化。
4.直流电路中的电容和电阻：在直流电路中，如果串联或并联了电容器应该注意，在与电容器串联的电路中没有电流，所以电阻不起降压作用，但电容器两端可能出现电势差；如果电容器与电源并联，电路中有电流通过。
电容器两端的充电电压不是电源电动势E，而是路端电压U。
5.电容器的极性判断：在含电容器电路中，当电路发生变化时，除了要判断和计算电容器两端的电压外，还必须要判断电容器极板上极性的变化，防止出现电容器先放电后反向充电的现象。
2. 如图所示，电源电动势E＝6 V，内阻r＝1 Ω，电阻R1＝2 Ω，R2＝3 Ω，R3＝7.5 Ω，电容器的电容C＝4 μF。
开关S原来断开，现在合上开关S到电路稳定，试问这一过程中通过电流表的电荷量是多少？考点8电路故障问题分析电路故障一般是短路或断路，常见的情况有导线断芯、灯泡断丝、灯座短路、电阻器内部断路、接触不良等现象，检查故障的基本方法有两种：1.仪表检测法(1)电压表检测：如果电压表示数为零，说明电压表上无电流通过，则可能在并联路段之外有断路，或并联路段内有短路。
如果电压表有示数，说明电压表上有电流通过，则在并联路段之外无断路，或并联路段内无短路。
(2)电流表检测：当电路中接有电源时，可用电流表测量各部分电路上的电流，通过对电流值的分析，可以确定故障的位置。
在运用电流表检测时，一定要注意电流表的极性和量程。
(3)欧姆表检测：当测量值很大时，表示该处断路；当测量值很小或为零时，表示该处短路。
在运用欧姆表检测时，电路一定要切断电源。
2.假设法已知电路发生某种故障，寻找故障发生在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，运用闭合电路或部分电路的欧姆定律进行推理。
推理结果若与题述物理现象不符合，则故障不是发生在这部分电路；若推理结果与题述物理现象符合，则故障可能发生在这部分电路，直到找出发生故障的全部可能为止，此方法亦称排除法。
判断出是哪个部分出现了什么问题就可以对电路进行简化，如果是短路则直接当成一根导线处理，如果是断路则直接像开关一样断开该条线路。
1. 如下图是某同学连接的实验实物图，A、B灯都不亮，他采用下列两种方法进行故障检查。
(1)应用多用电表的直流挡进行检查，选择开关置于10 V挡。
该同学测试结果如表1所示，在测试a、b间直流电压时，红表笔应接触________(填a或b)。
根据测试结果，可判定故障是________。
A.灯A短路B．灯B短路C.cd段断路D．df段断路(2)(多选)将开关断开，再选择欧姆挡测试，测量结果如表2所示，那么检查出的故障是 ( )A.灯A断路B．灯B短路C.灯A、B都断路D．d、e间导线断路(1)红表笔接________，由图知________电势高。
(2)电压表有示数，说明什么？电压表无示数说明什么？1．电流表、电压表、欧姆表的对比仪器接线柱量程选择读数电流表有正、负接线柱的电表，电流由电表的正接线柱流入，负接线柱流出。
