1.3.2接触网工程主要施工工艺

1.3.

2.1接触网工程施工程序

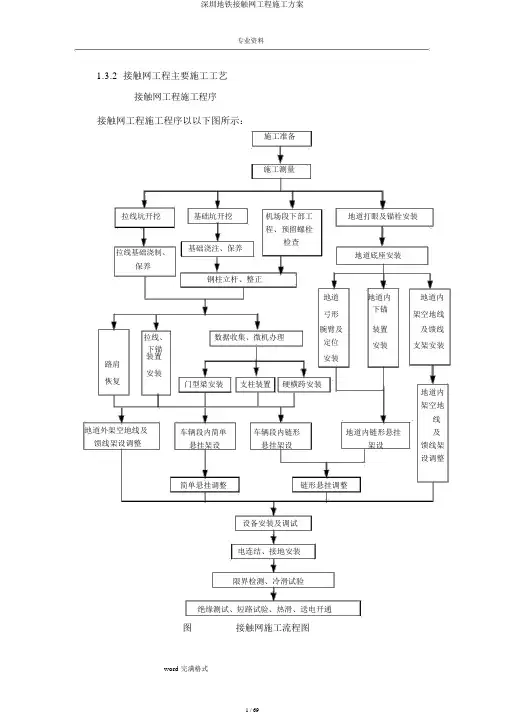

接触网工程施工程序如下图所示:

图1.3.2.1 接触网施工流程图

1.3.

2.2施工测量

施工测量的准确度是确保接触网安装标准的首要保证,施工之前必须进行精确测量,将测量误差严格控制在允许范围内。深圳地铁1号线续建工程接触网分为隧道内和隧道外两部分,施工之前应分别进行施工测量。

(1)隧道外接触网施工测量

深圳地铁1号线续建工程接触网隧道外施工测量主要包括H 型钢柱单支柱(中间柱、道岔柱)基坑位置测量、门型梁支柱基坑位置测量、下锚拉线基坑位置测量,测量方法如下:

1)隧道外接触网施工测量流程图

图1.3.2.2-1 隧道外接触网施工测量流程图

2)隧道外测量人员、主要测量工具及要求

隧道外测量组一般由6人组成,同时按有关要求应邀请业主代表、驻地监理工程师和设计工程师参加。由项目经理部测量工程师任组长,在测量现场负责看图纸,并指导测量人员测量;1名技术员负责记录测量结果;2人负责测量;1人在钢轨上做测量标记,1人负责打基坑中心桩及辅助桩。测量组成员在测量现场应统一由测量工程师指挥,测量工程师在指挥测量的同时应认真看图,注意核对图纸与现场是否相符,作标记人员应把测量确定的基坑定位点准确清晰地作出标记,测量人员应认真负责,正确使用测量工具。

所有测量用仪器、仪表必须经具有国家级检验资质的检测机构检测,贴有“检验合格证”,并在有效期内。没有检测的仪器不得进入施工现场,确保测量精度。具体测量人员及主要测量工具如下表:

表1.3.2.2-1 隧道外测量人员及主要测量工具表

3)测量方法

A)接触网纵向测量

根据接触网平面布置图中标出的起测点,用50m钢卷尺沿轨道正线丈量,直线区段沿定位支柱侧钢轨进行丈量,当线路为曲线时,应沿着曲线外侧的钢轨进行丈量。

测量起点一般选在车辆段与正线交叉的1#道岔处,其标准道岔定位一般设计在岔尖两交叉轨间距180~200mm处(以设计文件为准)。有时也可根据线路中的

标志性建筑(如涵洞、站台、站房、洞口等)里程点作为接触网起测点。

在进行纵向测量过程中,要使用平面图中标志性里程点进行复核测量的准确性,如发现不重合时,需立即重测。当遇有支柱位置位于涵洞上,或影响立杆的架空电力线路和通信线路下时,应在标准允许范围内适当调整跨距,若需较大调整时,应调整多档跨距分摊。而需要变更设计,应按变更设计程序办理。无论是否构成变更设计,应将调整情况详细记录,经业主、监理、设计和施工单位共同签字确认,作为施工的依据。

B )接触网横向测量

纵向测量后,要定出接触网支柱基坑实际位置,还需要进行横向测量。横向测量主要是测定接触网支柱侧面限界,支柱侧面限界应严格按设计要求,施工误差严格控制在允许范围内。

测定侧面限界后,即可确定H 型钢柱基础中心桩。为防止基坑在开挖过程中移位,一般设置辅桩,确保施工精度。具体方法如下图示:

图1.3.2.2-2 接触网横向测量示意图

a 点为纵向测量所得钢柱基础位置,沿钢轨a 点两侧等距离测得

b 、

c 两点,即ab=ac ,然后用等腰三角形法则使bd=c

d ,同时测量ad 的距离,当ad=侧面限界+钢柱宽面长/2时,d 点即为钢柱基础的中心桩位置,在ad 的延长线上取一点f 作为中心桩的横向辅桩,利用经纬仪或等腰三角形法在中心桩纵向取一点

e 作为纵向辅桩。记录de 、d

f 的距离,确保在施工中基础不发生移位。在测量ad 的

线

路中心线

距离时应用经纬仪观测,保证两点在同一水平面上。

C)拉线坑测量

支柱拉线与接触网终端锚支相对应,拉线坑中心线在接触网终端下锚线的延

长线上。测量方法如下图:

线路中心线

拉线基础

图1.3.2.2-3 拉线坑测量示意图

在接触网锚支悬挂定位处测定悬挂中心点a,再测定接触网锚柱中心点b,ab即为接触网锚支下锚连线,沿着ab的延长线可找到点c,bc的距离应保证拉线与地面的夹角为45°。点c即为拉线坑中心点。

D)门型梁基础测量

门型梁支柱应按同组支柱分别进行测量,同组门型梁支柱测量方法如下:

图1.3.2.2-4 门型梁基础测量示意图

应用上述H型钢柱等腰三角形法测量基础中心,测定门型梁一侧的基础

中心桩,利用经纬仪对同组门型梁另一侧钢柱基础中心进行测量。将经纬仪置于基坑中心C2,在垂直于正线方向上对门型梁另一支柱基坑中心进行测量,确定另一根支柱中心点C3,其中心连线与正线应垂直,偏差夹角不得大于20(如右图);

根据门型梁的设计长度对同组门型梁支柱的中心点连线距离进行测量,同组门型梁两钢柱基础的间距应与门型梁长度相符合;

根据门型梁的设计安装高度,应测量出门型梁钢柱基础面与正线轨面的高差,以免安装后低于设计高度。同组门型梁基础标高应相等,相对误差不得超高50mm。

(2)隧道内施工测量

本工程大部分为地下线路。隧道内接触网含接触悬挂、辅助馈线和架空地线。隧道内施工测量含弓型腕臂底座、吊柱底座、馈线及架空地线底座测量。

1)隧道内施工测量流程图

隧道内施工测量流程图如下:

图1.3.2.2-5 隧道内接触网施工测量流程图

2)隧道内测量人员和主要测量工具

隧道内测量分成两个小组测量,一组进行跨距测量,一组进行底座位置测量。跨距测量组由测量工程师和3名组员组成,底座位置测量组由接触网工程师和5名组员组成,2人负责行车防护,配梯车一台。人员及主要测量工具详见下表:

表1.3.2.2-2 隧道内测量人员及主要测量工具表
