传动轴加工工艺设计
机械制造工艺学课程设计--传动轴加工工艺设计班级: _____________指导老师：_____________ 组员:传动轴机械加工工艺轴类零件是常见的典型零件之一。
按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。
它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。
台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。
下面就以减速箱中的传动轴为例，介绍一般台阶轴的加工工艺。
1．零件图样分析图A-1图A-1所示零件是减速器中的传动轴。
它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。
轴肩 般用来确定安装在轴上零件的轴向位置， 各环槽的作用是使零件装配V7时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便； 用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母根据工作性能与条件，该传动轴图样（图A-1）规定了主要轴颈M, N, 外圆P 、Q 以及轴肩G H 、I 有较高的尺寸、位置精度和较小的表面粗 糙度值，并有热处理要求。
这些技术要求必须在加工中给予保证。
因此, 该传动轴的关键工序是轴颈 M N 和外圆P 、Q 的加工。
毛坯图2. 确定毛坯该传动轴材料为45钢，因其属于一般传动轴，故选 45钢可满足其要求。
本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大,故选择0 60mm 勺热轧圆钢作毛坯键槽■-kr丿&W77~ ■ry L -—Jr 16.-- /- '777777777777/〈/////■///Z/ZAI3.确定主要表面的加工方法传动轴大都是回转表面，主要采用车削与外圆磨削成形。
由于该传动轴的主要表面M N、P、Q的公差等级（IT6）较高，表面粗糙度Ra 值（Ra=0.8 um）较小，故车削后还需磨削。
外圆表面的加工方案（参考表A-3）可为：粗车-半精车-磨削古柿厶邑—分対片妊离4.确定定位基准合理地选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。
传动轴课程设计--轴的设计
机械制造工艺学课程设计说明书课题:轴的设计学生姓名：专业：机械制造及自动化学号：班级：指导教师：机械工程学院2011年12月28日目录1 零件的分析 (3)2 毛坯的选择 (5)2.1 毛坯种类的选择 (5)2.2毛坯形状尺寸的确定 (5)3工艺路线的拟定 (6)3.1 定位基准的选择 (6)3.3 加工顺序的安排 (7)3.31加工阶段的划分 (7)3.32基面先行原则 (7)3.33先粗后精 (7)3.34 工序划分的确定…………………………………………………………………………………………… ..73.35热处理工序的安排 (8)3.4工艺路线的确定 (8)3.5加工路线的确定 (9)4 加工设备的选择 (11)4.1机床的选择 (11)4.2 夹具的选择 (111)4.3 刀具的选用 (111)5 加工余量、工序尺寸及公差的确定 (13)6切屑用量的确定 (15)7设计心得 (188)8 参考文献 (19)1 零件的分析图1-1 零件图从零件图看，该零件结构简单，加工的外圆表面为12.4φ，13φ，0.0050.00114φ+-，140.0055φ±，19φ，图中所给的尺寸精度较高，加工时可以用磨削加工来完成。
有些为IT5级，IT6级，可以在精加工之后加，用磨削加工来完成。
粗糙度方面：沟槽2×0.5两侧面、19φ的两端面、140.0055φ±的端面、两键槽的端面的表面粗糙度为Ra3.2; 140.0055φ±、0.0050.00114φ+-、13φ的外表面的表面粗糙度为Ra1.6，表面粗糙度要求不高，直接用精加工就可以达到要求。
轴线对于轴的直线度为0.01。
热处理方面需要调质处理到220-250HBS,在粗加工之后，精加工之前可以进行调质处理，这样可以保证零件所要求的表面硬度。
通过分析，该零件布局合理，方便加工，通过径向夹紧可保证加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。
课程设计传动轴凸缘叉零件的加工工艺规程以及一些工序的专用夹具设计

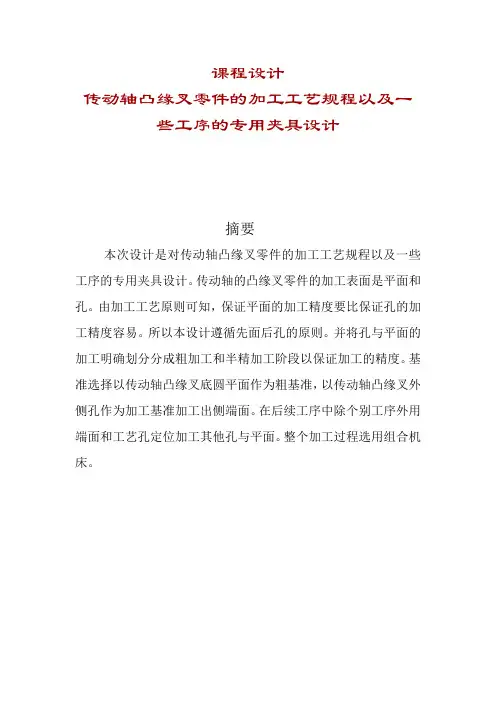

课程设计传动轴凸缘叉零件的加工工艺规程以及一些工序的专用夹具设计摘要本次设计是对传动轴凸缘叉零件的加工工艺规程以及一些工序的专用夹具设计。
传动轴的凸缘叉零件的加工表面是平面和孔。
由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。
所以本设计遵循先面后孔的原则。
并将孔与平面的加工明确划分分成粗加工和半精加工阶段以保证加工的精度。
基准选择以传动轴凸缘叉底圆平面作为粗基准，以传动轴凸缘叉外侧孔作为加工基准加工出侧端面。
在后续工序中除个别工序外用端面和工艺孔定位加工其他孔与平面。
整个加工过程选用组合机床。
目录：摘要..................................................................................... 错误！未定义书签。
第1章绪论 (2)第2章后钢板弹簧吊耳加工工艺规程设计..............................................................2.1零件的分析.........................................................................................................2.1.1零件的作用..................................................................................................1.1.2零件的工艺分析..........................................................................................2.2工艺过程设计所应采取的相应措施.................................................................2.3传动轴凸缘叉加工定位基准的选择.................................................................2.3.1 确定毛坯的制造形式.................................................................................2.3.2粗基准的选择..............................................................................................2.3.3精基准的选择..............................................................................................2.4 工艺路线的制定................................................................................................2.4 .1方案............................................................................................................2.5机械加工余量、工序尺寸及毛坯尺寸的确定.................................................2.6确定切削用量及基本工时（机动时间）.........................................................2.7本章小结............................................................................................................. 结论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1.绪论机械的加工工艺及夹具设计是进行的一次理论联系实际的综合运用，使我对专业知识、技能有了进一步的提高，为以后从事专业技术的工作打下基础。
传动轴课程设计
课程设计传动轴工艺规程设计系部：专业：班级：姓名：学号：指导老师:目录1.课题设计的目的与意义························2设计课题····································3.课题背景····································4.零件的分析··································4.1零件作用、结构和技术要求···················4.2零件的工艺分析·····························4.3零件表面加工方法的选择·····················5.确定毛坯、定位基准的选择·····················6.加工方案的确定·······························7.机械加工工艺过程·····························8确定工序尺寸、加工余量及公差··················9.机床、工艺装备、切削用量及工时················10设计体会·····································11参考文献······································附录·············································附录1（工艺过程卡）······························附录2（工序卡）··································1 课题设计的目的与意义本文研究的目的是研究传动轴的设计工艺，从而培养学生的综合分析和解决本专业一般工程技术问题的独立工作能力,拓展和深化学生的知识。
机械制造工艺学专业课程设计--CA6140车床齿轮机械加工工艺规程设计
序言《机械制造工艺学》课程设计是在《机械制造工艺学》等专业课程所学的理论知识，发展专业知识解决时间生产问题的依次实践训练。
通过这次设计以巩固我们所学的理论知识和专业技能，提高自己解决实际生产问题的能力。
在设计中能逐步掌握查阅手册，查阅有关书籍的能力。
在设计中逐步培养了我们一丝不苟的工作态度，严谨的工作作风，对我们今后参加工作有极大的帮助。
一.零件分析1.零件的作用零件图：零件是CA6140卧式车床齿轮，它位于车床变速箱传动轴，主要作用是传递力矩，改变速度进而实现调速作用。
1.11审查零件的工艺性齿轮零件的图样的视图正确、完整、尺寸、公差及技术要求齐全。
但基准孔φ68K7mm 要求Ra0.8μm有些偏高。
本零件各表面的加工并不困难。
关于4个φ5mm的小孔，其位置是在外圆柱面上6mmX1.5mm的沟槽内，孔中心线距沟槽一侧面距离为3mm。
由于加工时不能选用沟槽的侧面为定位基准，故要较精确地保证上述要求比较困难。
分析该小孔是做油孔之用，位置精度不需要太高，只要钻到沟槽之内，即能使油路畅通，因此4个φ5mm的孔加工亦不成问题。
1.12零件的工艺性分析1、ø68K7外圆表面精度等级为IT7,表面粗糙度为Ra0.8。
并且槽相对ø68K7孔的轴线成90度均匀分布。
2、16mm宽槽口相对ø68K7孔的轴线成90度均匀分布，其径向设计基准是ø68K7mm 孔的轴线，轴向设计基准是ø106.5mm外圆的左端平面。
3、4×ø5mm孔在6×1.5mm沟槽内，孔中心线距沟槽一侧面的距离是3mm。
圆锥角度为90度。
4个ø5mm孔分别与16mm槽宽错开45度均匀分布。
4、由于加工时不能选用沟槽的侧面定位基准，故要精确地保证上述要求比较空难，但这些小孔为油孔，位置要求不高，只要钻到沟槽之内接通油路就可，加工不难。
5、ø90外圆表面精度等级为IT14，表面粗糙度为Ra3.2.6、左端外圆表面ø106.50-0。
传动轴加工工艺课程设计
辽源职业技术学院课程设计论文传动轴轴加工工艺规程的设计专业机电一体化班级0931组号第七组学生姓名******指导教师******完成日期 2011年 10月 28日目录前言1、计算生产纲领，确定生产类型 (6)2、零件分析 (6)2.1、材料分析 (6)2.2、精度等级的选择 (6)2.3、热处理要求 (6)3、毛坯的确定 (6)3.1、毛皮种类可分五种 (6)3.2、零件毛皮的确定 (7)3.3、零件毛坯图 (7)4、定位基准 (7)5、工艺路线 (8)5.1、零件表面的加工方法 (8)5.2、加工路线的确定 (8)5.3、加工工艺路线 (8)6、余量与工艺尺寸的确定 (9)7、选择加工设备及工艺装备 (11)7.1选择加工设备 (11)7.2选择夹具 (11)7.3选择量具 (11)8、切削用量的确定 (11)9、工艺过程、工序 (11)总结 (12)附录： (13)课程设计（论文）任务书课程设计（论文）题目：传动轴轴加工工艺规程的设计专业：机电一体化班级： 0931 组号： 7 组长： ****** 课程设计（论文）起止时间： 2011.10.3——2011.10.23毕业设计（论文）的内容要求：⒈分析、抄画零件工作图样或计算机绘图设计；⒉确定毛坯种类、余量、形状，并绘制毛坯图；⒊编制机械加工工艺规程卡一套；⒋机械加工工艺规程编制说明书一份。
指导教师： *******2011年10月 28日前言机械加工工艺是我们在生产工作中最基本，最重要的环节之一，是工作人员加工零件的前提。
所以在学校的时候要把机械加工工艺的理论知识学好，在课程设计中加以实践，把自己从中学到是知识和经验有效的利用到实践中去。
本课程设计是我们在将要走到工作岗位之前的一次最好的锻炼，为我们在今后的工作中打下良好的经验基础。
由于第一次参加课程设计，对相关知识不太了解希望老师给予帮助教育指导。
1、计算生产纲领，确定生产类型经分析工件为单件小批量2、零件分析2.1、材料分析本课程设计的轴为40Cr钢40Cr钢用于较重要的调质零件，如汽车的转向节、连杆、螺栓、进气阀、重要齿轮、轴、曲轴、曲柄、汽轮发电机环形锻件。
传动轴加工工艺设计
传动轴加工工艺设计传动轴是机械传动中的重要部件，广泛应用于车辆、机械制造等各个领域。
传动轴的工艺设计对产品的质量、性能和寿命有着重要影响。
本文将从传动轴的材料选择、加工工艺以及质量控制等方面，详细介绍传动轴的工艺设计。
1.传动轴材料选择传动轴常用的材料有碳钢和合金钢。
在选择材料时，需要综合考虑传动轴的载荷、转速、工作环境等因素。
对于承受较大载荷和高速旋转的传动轴，应选择强度高、耐磨性好的合金钢材料。
同时，要考虑成本因素，选择性价比较高的材料。
2.传动轴的加工工艺（1）材料切削处理：传动轴的毛坯一般使用圆钢材料。
首先要对圆钢进行切削处理，去除氧化皮、毛刺和不良部分。
（2）车削加工：传动轴的主要加工工艺是车削。
车削是通过旋转切削刀具将工件加工成所需要的形状和尺寸。
在车削过程中，需要注意刀具刀片的选择、切削速度和进给速度的控制，以及表面质量的保证。
（3）热处理：传动轴的材料一般是经过热处理的。
热处理可以提高材料的硬度和强度，改善其机械性能。
常用的热处理方法有淬火、回火等。
（4）精密加工：为了提高传动轴的精度和表面质量，还需要进行精密加工。
精密加工包括滚压、研磨、车削等，通过这些加工方式可以使得传动轴的尺寸、形状和表面粗糙度等指标达到要求。
3.传动轴的质量控制（1）材料质量控制：材料的质量对传动轴的使用寿命和可靠性有着重要影响。
在材料采购过程中，需要对供应商的材料进行严格的质量检验，并与材料供应商建立质量合作关系，确保材料的质量。
（2）检验工艺：传动轴的加工精度和表面质量需要通过检验来确保。
常用的检验方法有三坐标测量、硬度测试、表面粗糙度测量等。
通过合理设置检验装置和检验方法，可以高效准确地对传动轴进行检验。
（3）质量控制体系：传动轴的加工过程需要建立完善的质量控制体系。
通过制定相关的工艺控制文件、工艺参数、工艺流程，并建立相应的工艺记录，可以确保传动轴加工过程中的质量可控。
综上所述，传动轴的工艺设计需要综合考虑材料选择、加工工艺和质量控制等各个方面。
“减速器传动轴”零件的机械加工工艺规程设计
优秀设计机械制造课程设计题目：设计“减速器传动轴”零件的机械加工工艺规程（年产量为5000件）内容：（1）零件图 1张（A3）（2）毛坯图 1张（A3）（3）工序简图 1张（A2）（4）工序卡片 2张（5）课程设计说明书 1份班级：学生：指导教师：学号：20**年 1月25日目录1 设计说明1.1题目所给的零件是传动轴1.2 零件的工艺分析1.3 其主要加工表面位置要求1.4零件的材料2 工艺规程的设计2.1 零件表面加工方法的选择2.2制定工艺路线3 机械加工余量﹑工序尺寸及毛坯尺寸的确定3.1 确定加工余量3.2 确定毛坯尺寸4 确定切削用量及基本工时4.1 车两端面4.2 计算切削用量5: 选择量具5.1 选择刀具5.2 选择量具6：总结7：参考文献机械制造基础课程设计说明书本次设计是在基本学完大学基础课，技术基础课以及大部分专业课后进行的。
是在毕业设计之前做的较全面较深入地对所学各课程进行的综合性复习及应用。
为我提供了一次理论联合实际训练的机会，在我的大学生涯中占有非常重要的地位。
我希望通过本次课程设计对自己的综合性训练，从中锻炼自己的独立思考问题，解决问题的能力，为今后的自己未来生活及工作打下一个良好的基础。
但由于能力有限，此设计难免有不宜之处。
恳请各位老师及同学给予指教。
一零件的分析1 .1题目所给的零件是传动轴（5000件年产）此课程设计研究的是一传动轴。
该轴在机械制造领域中有着广泛的应用。
其主要作用是传递扭矩,使机构获得动力.1. 2 零件的工艺分析:该传动轴需要加工的部分主要为回转面。
另外，轴两端为螺纹加工部分。
轴的各个轴肩相邻处需要加工退槽或者是砂轮越程槽。
轴肩两端要进行倒角加工。
在轴径为Φ40±0.005mm，Φ50±0.005mm和右端螺纹部分要加工键槽。
该传动轴的加工表面除了轴径为Φ64和Φ54的两部分表面的精度要求较小外，其他表面的粗糙度要求都为0.8。
机械制造课程设计-减速器传动轴机械加工工艺规程设计及工艺装备
机械制造技术课程设计说明书减速器传动轴机械加工工艺规程设计及工艺装备指导老师: 张月玲学生:陈颂祥学校: 上海理工大学专业:机械设计制造及其自动化日期:2015.5.20机械制造技术课程设计说明书减速器传动轴机械加工工艺规程设计及工艺装备机械制造技术课程设计任务书一、设计题目：减速器传动轴机械加工工艺规程设计及工艺装备。
二、课程设计的目的与要求1．课程设计的目的机械制造技术基础课程设计是机械制造专业教学中组成部分，是一个重要的实践性教学环节。
通过课程设计，要达到的目的是：（1）培养学生善于综合运用学到的专业知识，使之具有独立分析和解决一般工艺问题的能力。
（2）养学生正确的设计观点和认真负责的工作态度，掌握零件加工工艺规程的设计内容、步骤和方法，巩固和深化课堂所学的知识。
（3）提高学生计算机的应用能力。
（4）培养学生查阅和运用有关标准手册，参考书等技术资料的能力。
2．课程设计要求（1）认真阅读课程设计指导书，明确课程设计的目的要求，了解课程设计的内容、步骤和方法及其它有关规定。
（2）按指导书规定的设计内容，独立按时完成自己的设计任务。
指导教师的主要作用是规定设计任务，审查方案，检查设计进度以及介绍参考资料。
（3）在设计工作中要注意理论联系实际，努力培养自己的独立工作能力，充分发挥主动性和创造性，使设计在技术上比较先进又切实可行，既能保证产品质量三、设计的内容和要求:1.编写课程设计说明书2.机械加工工艺规程卡片：（1）减速器传动轴的机械加工工艺过程卡（2）传动轴的机械加工工艺过程指定工序的工序卡3.绘制减速器传动轴毛坯图和零件工作图4.参考进度机械制造技术课程设计说明书参考目录第一章概述 (4)1.课程设计的目的要求2.课程设计的内容3.设计步骤和方法第二章零件分析 (5)1.传动轴的作用2.传动轴的工艺分析3.生产纲领的计算与生产类型的确定第三章确定毛坯、绘制毛坯图 (8)第四章拟定传动轴的工艺路线 (9)第五章选择加工设备及工艺装备 (13)第六章加工工序设计 (15)第七章设计小结 (21)第八章参考资料 (22)第一章概述一、课程设计的目的要求1.机械制造技术基础课程设计，是以切削理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本能力的培养；是综合运用机械制造技术的基本知识、基本理论和基本技能，分析和解决实际工程问题的一个重要教学环节；是对学生运用所掌握的“机械制造技术基础”知识及相关知识的一次全面训练。
