充填相关计算公式
压铸填充率计算公式
压铸填充率计算公式一、速度参数（1）低速速度压射冲头将注入压室的铝液平稳地推移到内浇口位置，使铝液完全充满到压射冲头与内浇口之间的压室空间内的过程就是低速过程（一般为0.1-0.3m/s）。
设置时要注意防止空气卷入，防止铝液温度下降，导致过早凝固。
压室充满度=注入重量/压室截面积×空打行程×溶液密度X100%（压室充满度的标准一般为20-50%）低速速度=0.7X√压室直径/压室充满度例题：压室直径：Φ50mm，注入重量：830g，空打行程：368mm，压室截面积：（π/4）×52＝19.63cm²，溶液密度：2.6 g/cm³压室充满度=(830/196.63×36.8×2.6)X100%=44.18%低速速度=(0.7X√50)/44.18=0.122M/S（2）高速速度压射冲头将铝液完全充满到压室内（一般为1.5-2.5m/s）。
在铝液开始凝固之前，铝液的流动性好，压力的传递也好，所以填充时间越短，越容易得到质量好的铸件。
A、填充时间填充时间=0.01x产品壁厚x产品壁厚b、依据模具条件的高速速度高速速度=(产品+溢流重量)/压室截面积X填充时间X铝液密度C.依据机器能力的高速速度模具临界速度=550X√（浇口截面积）²X压射缸截面积XACC压力X10/（压室截面积）³（注：只考虑模具的浇口抵抗，充填抵抗时的实打速度）d.确认浇口速度浇口速度=压室截面积/浇口截面积X高速速度（一般为40-60m/s）例题：产品壁厚：3mm，产品+溢流重量：510g，压室截面积：19.63cm²，浇口截面积：1.04cm²,铝液密度：2.6g/cm³，ACC压力：14MPa，压射缸截面积：（π/4）×112＝95cm²。
a.填充时间=0.01×3×3=0.063sb.高速速度=(510/19.63×0.063×2.6)=1.59m/sc.模具临界速度=550X√（1.04）²×95×14×19/（19.63）³=7.58m/sd.浇口速度=(19.63/1.04)X1.59=30.01m/s（3）快慢速度转换行程对于铝、镁合金来说，各个压射阶段的切换点尤为重要，比如低速在什么时候转入高速，高速什么时候转为增压等，直接影响到产品的表面和内部质量。
充填相关计算公式
充填相关计算公式充填是指用大量材料填充一个空间以增加其密度和稳定性的过程。
充填通常用于填充土壤、岩石和混凝土等材料。
在工程和建筑领域，充填是一种常见的施工方法，用于加固土壤、修复地基、填充模板和填充护坡。
充填计算是在进行充填工程之前，确定充填材料的数量和适当性的过程。
下面将介绍几种常见的充填计算公式和方法。
1.充填体积计算公式充填体积计算是充填计算中最基本的部分。
充填体积通常通过测量充填区域的长、宽和高来计算。
充填体积计算公式如下：充填体积=面积×高度其中，面积是充填区域的横截面面积，高度是充填的厚度或高度。
2.充填材料重量计算公式充填材料的重量计算是为了确定所需材料的数量和成本。
充填材料重量计算公式可以根据材料的密度、充填体积和含水率来计算。
公式如下：充填材料重量=充填体积×充填材料的密度×(1+含水率)其中，充填体积是通过前面的公式计算得出的充填区域的体积，充填材料的密度是指材料的干燥密度，含水率是指充填材料中的水分含量。
3.充填材料压实度计算公式充填材料压实度是指充填材料的密实程度和稳定性。
充填材料压实度计算公式可以通过测量充填材料的干燥密度和固体体积来计算。
公式如下：充填材料压实度=充填材料的干燥密度/充填材料的理论密度其中，充填材料的干燥密度是通过材料干燥后的重量和体积计算得出的，理论密度是指充填材料在理想状态下的密度。
4.充填加固计算公式充填加固是指通过施工方法和技术来增加充填材料的密度和稳定性。
充填加固计算公式可以通过测量充填材料的体积和固结比来计算。
公式如下：充填加固=充填材料体积/充填前的体积其中，充填材料体积是通过测量充填区域的体积来计算得出的，充填前的体积是指未进行充填前的土壤或岩石体积。
5.充填护坡计算公式充填护坡是指在充填施工过程中，保护和加固充填区域边缘的一种构造。
充填护坡计算公式可以通过测量护坡的长度、高度和倾斜度来计算。
公式如下：充填护坡体积=护坡长度×护坡高度×护坡倾斜度其中，护坡长度是指护坡的横截面长度，护坡高度是指护坡的垂直高度，护坡倾斜度是指护坡的倾斜角度。
填充因子计算公式
填充因子计算公式引言：在材料科学和工程领域中，填充因子是一个重要的参数，用于描述材料中充填物的分布情况。
填充因子的计算公式是通过对充填物和基质的几何形状进行数学建模，以确定充填物的体积分数。
本文将介绍填充因子的计算公式及其应用。
一、填充因子的定义填充因子是指填充材料的体积与总体积之比。
在材料科学中，常用的填充因子计算公式如下：填充因子 = 填充材料的体积 / 总体积其中，填充材料的体积是指填充材料所占据的实际空间体积，总体积是指整个材料的实际空间体积。
二、填充因子的计算方法填充因子的计算方法根据材料的几何形状和充填物的分布情况而定。
下面将介绍几种常见的计算方法：1. 球形粒子的填充因子计算：如果充填物是球形粒子，则可以使用以下公式计算填充因子：填充因子= (4/3) * π * r^3 * n / V其中，r是球形粒子的半径，n是球形粒子的个数，V是总体积。
2. 方形粒子的填充因子计算：如果充填物是方形粒子，则可以使用以下公式计算填充因子：填充因子 = a^2 * n / V其中，a是方形粒子的边长，n是方形粒子的个数，V是总体积。
3. 随机分布的填充因子计算：如果充填物是随机分布的，可以通过图像处理和计算机视觉等方法来计算填充因子。
三、填充因子的应用填充因子广泛应用于材料科学和工程领域。
以下是一些典型的应用案例：1. 复合材料制备：填充因子可以用来控制复合材料中填充物的分布密度，从而调节材料的性能。
例如，在制备高强度复合材料时，可以通过调整填充因子来控制材料的硬度、强度和韧性。
2. 纳米材料制备：填充因子对于纳米材料的制备也具有重要意义。
在制备纳米颗粒时，可以通过控制填充因子来调节颗粒的大小和分布。
3. 空隙率计算：填充因子的补数称为空隙率，用于描述材料中的孔隙空间。
空隙率可以影响材料的密度、导热性和机械性能等。
4. 涂层制备：填充因子的计算可以用于涂层材料的制备。
通过控制填充因子，可以调节涂层的厚度和均匀性，从而提高涂层的性能和稳定性。

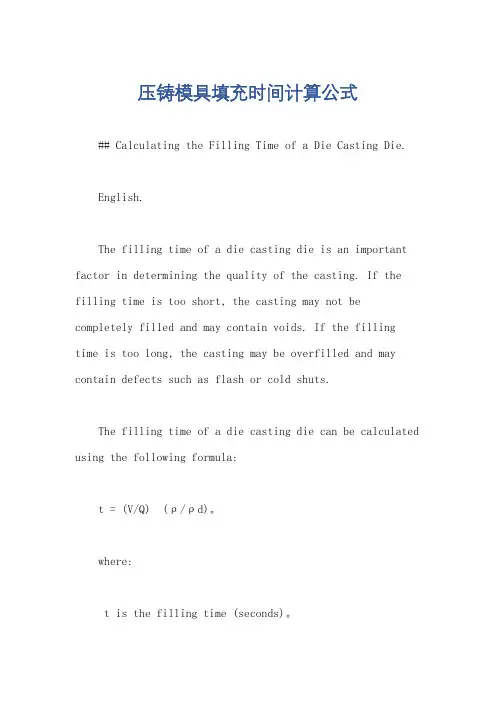

压铸模具填充时间计算公式
压铸模具填充时间计算公式## Calculating the Filling Time of a Die Casting Die.English.The filling time of a die casting die is an important factor in determining the quality of the casting. If the filling time is too short, the casting may not be completely filled and may contain voids. If the filling time is too long, the casting may be overfilled and may contain defects such as flash or cold shuts.The filling time of a die casting die can be calculated using the following formula:t = (V/Q) (ρ/ρd)。
where:t is the filling time (seconds)。
V is the volume of the casting (cubic centimeters)。
Q is the flow rate of the molten metal (cubic centimeters per second)。
ρ is the density of the molten metal (grams per cubic centimeter)。
ρd is the density of the die casting (grams per cubic centimeter)。
中文。
压铸模具的填充时间是决定铸件质量的重要因素。
如果填充时间太短，铸件可能无法完全填充并可能包含空洞。
采矿充填 算法
采矿充填算法
采矿充填算法通常包括以下步骤：
1.划分矿块：将矿体划分为矿房和矿柱两个步骤回采。
2.确定充填能力：根据采矿要求，充填能力由公式Qn=kQkZ/γ确
定，其中Qn为充填能力，Qk为日产矿量，γ为矿石密度，k为采充时间不平衡系数，Z为采充与作业不平衡系数。
3.确定供砂能力：根据选厂供砂能力，由公式Qs=Qkγ1÷δ确定，
其中Qs为供砂能力，Qk为日产矿量，γ1为全尾砂产率，δ为尾砂密度。
4.确定充填输送管径：根据料浆流速，由公式V=Q/(3600×π/4×
D2) 确定充填输送管径D，其中V为料浆流速，Q为充填料浆流量。
以上是采矿充填算法的一般步骤，具体实现会因实际情况而有所不同。
注塑工程师必会！超实用的常用注塑工艺计算公式大全
注塑工程师必会！超实用的常用注塑工艺计算公式大全11. 锁模力 F(TON) 公式：F=Am*Pv/1000F：锁模力:TON Am：模腔投影面积:CM2Pv：充填压力:KG/CM2(一般塑胶材料充填压力在150-350KG/CM2)(流动性良好取较底值，流动不良取较高值)射出压力=充填压力/0.4-0.6例：模腔投影面积 270CM2 充填压力 220KG/CM2锁模力=270*220/1000=59.4TON2.射出压力 Pi(KG/CM2)公式：Pi=P*A/Ao即：射出压力=泵浦压力*射出油缸有效面积÷螺杆截面积Pi: 射出压力 P：泵浦压力 A：射出油缸有效面积Ao:螺杆截面积A=π*D2/4 D：直径π：圆周率3.14159例1：已知泵浦压力求射出压力?泵浦压力=75KG/CM2 射出油缸有效面积=150CM2螺杆截面积=15.9CM2(∮45mm) 公式：2〒R2即：3.1415*(45mm÷2)2=1589.5mm2Pi=75*150/15.9=707 KG/CM2例2：已知射出压力求泵浦压力?所需射出压力=900KG/CM2 射出油缸有效面积=150CM2螺杆截面积=15.9CM2(∮45)泵浦压力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM23.射出容积 V(CM3)公式：V= π*(1/2Do)2*ST即：射出容积=3.1415*半径2*射出行程V：射出容积CM3 π：圆周率 3.1415 Do：螺杆直径 CM ST：射出行程 CM例：螺杆直径 42mm 射出行程 165mmV= π*(4.2÷2)2*16.5=228.6CM34.射出重量 Vw(g) 公式：Vw=V*η*δ即：射出重量=射出容积*比重*机械效率Vw：射出重量 g V：射出容积η：比重δ：机械效率例：射出容积=228.6CM3 机械效率=0.85 比重=0.92射出重量Vw=228.6*0.85*0.92=178.7G5.射出速度 S(CM/SEC)公式：S=Q/A即：射出速度=泵浦吐出量÷射出油缸有效面积S：射出速度 CM/SECA：射出油缸有效面积 CM2Q：泵浦吐出量 CC/REV公式：Q=Qr*RPM/60 (每分钟/L)即：泵浦吐出量=泵浦每转吐出量*马达回转数/每分钟Qr：泵浦每转吐出量(每回转/CC)RPM：马达回转数/每分钟例：马达转速1000RPM/每分钟泵浦每转吐出量85 CC/RPM，射出油缸有效面积 140 CM2S=85*1000/60/140=10.1 CM/SEC6.射出率 Sv(G/SEC)公式：Sv=S*Ao即：射出率=射出速度*螺杆截面积Sv：射出率G/SEC S：射出速度CM/SEC Ao：螺杆截面积例：射出速度=10CM/SEC 螺杆直径∮42面积=3.14159*4.2*4.2/4=13.85CM2Sv=13.85*10=138.5G/SEC1. 理论出容积:(π/4=0.785)(1)螺杆直径²*0.785*射出行程=理论射出容积(cm³);(2)理论射出容积/0.785/螺杆直径=射出行程(cm).2. 射出重量理论射出容积*塑料比重*射出常数(0.95)理想=射出重量(gr);3. 射出压力(1)射出缸面积²/螺杆面积²*系统最大压力(140kg/cm²)²=射出压力(kg/cm²);(2)射出缸直径²/螺杆直径²*系统最大压力(140kg/cm²)=射出压力(kg/cm²);(3)料管组合最大射出压力*实际使用压力(kg/cm²)/系统最大压力(140kg/cm²)=射出压力(kg/cm²).4. 射出速率(1)螺杆面积(cm²)*射出速度(cm/sec)=射出速率(cm³/sec);(2)螺杆直径(cm²)*0.785*射出速度(cm/sec)=射出速度(cm³/sec).5. 射出速度(1)射出速率(cm³/sec)/螺杆面积(cm²)=射出速度(cm/sec);(2)泵浦单转容积(cc/rev)*马达转速(rev/sec)/60(秒)/射出面积(cm²)=射出速度(cm/sec).(马达转速RPM:60HZ------1150,50HZ-----958)6. 射出缸面积(1)射出压力(kg/cm²)/系统最大压力(140kg/cm²)*料管面积(cm²)=射出缸面积(cm²);(2)单缸---(射缸直径²-柱塞直径²)*0.785=射出缸面积(cm²);双缸---(射缸直径²-柱塞直径²)*0.785*2=射出缸面积(cm²).7. 泵浦单转容积射出缸面积(cm²)*射出速度(cm/sec)*60秒/马达转速=泵浦单转容积(cc/sec)，(马达转速RPM: 60HZ------1150,50HZ-----958)8. 螺杆转速及油压马达单转容积(1)泵浦单转容积(cc/rec)*马达转速(RPM)/油压马达单转容积=螺杆转速;(2)泵浦单转容积(cc/rec)*马达转速(RPM)/螺杆转速=油压马达单转容积.9. 射出总压力(1)系统最大压力(kg/cm²)*射出缸面积(cm²)=射出总压力(kg);(2)射出压力(kg/cm²)*螺杆面积(cm²)=射出总压力(kg).10. 盎司及相关单位换算(1)1盎司(oz)=28.375公克(gr);(2)1磅(ib)=16盎司(oz);(3)1公斤(kg)=2.2磅(ib);即：1斤=1.1磅;(4)1磅(ib)=454公克(gr)=0.454公斤(kg).11. 关模力(1)曲手式:关模缸面积(cm²)*系统最大压力(140kg/cm²)/1000*曲手放大率(20-50)=关模力(Ton)(2)单缸直压式:关注注塑天下关模缸面积(cm²)*系统最大压力(140kg/cm²)/1000=关模力(Ton)12. 道柱直径和关模力的公式道柱直径²(cm²)*0.785*杨氏系数(scm4约1000kg/cm²)*4=关模力概值(Ton).13. 成品排列投影面积和关模力关系公式成品排列投影面积(寸²)*标准厚度(1.5mm)/成品平均厚度(mm)*使用原料常数/PS原料常数(1)=关模力(Ton);(1)成品排列投影面影以射入浇口为圆心,长边为半径计算出直径;排列直径²(寸²)*0.785=成品排列投影面积(寸²).(2)使用原料常数,以概略经验值计算,以流动性良劣比PS好的列为1以下;比PS不好的列为1以上.如:ABS 1.05; AS 1.2; PMMA 1.3; PC 1.6; PBT 0.9;PP 0.7; PE 0.7-0.8;塑胶钢 0.8; NILON 0.7-0.9¨¨¨等.各种原料亦分不同等级,宜多了解只付参与.(3)和射出从向的成品部份之要求,如杯子的高度部份大约以投影面积的30%计算即可.14. 托模力托模缸面积(cm²)*系统最大压力(140kg/cm²)/1000=托模力(Ton)15. 电力单位1马力(HP)=0.754千瓦(KW);1千瓦(KW)=1.326马力(HP)=1000瓦(W);1千瓦(KW)=1度电计量单位(1KW/Hr).16. 泵浦大小和马力关系P=最大使用压力(如:125kg/cm².140kg/cm²);Q=油泵浦一分钟吐出量(L/min);Q=油泵浦单转容积(cc/rec)*马达转速(RPM)/1000=油泵浦一分钟吐出量(L/min).适用马力:P*Q/540=HP;P*Q/612=KW.所配合马达可达不降速的最高压力(LP)：HP*450/Q=LP;KW*612/Q=LP.17. 计算使用电力(马达容量+电热容量+烘干机容量)*用电常数(约40%)=实际每小时用电量(度,KW/Hr).31：什么是注塑机的射出能力?射出能力=射出压力(kg/cm2)×射出容积(cm3)/10002：什么是注塑机的射出马力?射出马力PW(KW)=射出压力(kg/cm2)×射出率(cm3/sec)×9.8×100%3：什么是注塑机的射出率?射出率V(cc/sec)=p/4×d2×gd2：：料管直径 g：料的密度4：什么是注塑机的射胶推力?射胶推力F(kgf)=p/4(D12-D22)×P×2D1：油缸内径 D2：活塞杆外径 P：系统压力5：什么是注塑机的射胶压力?射胶压力P(kg/cm2)=[p/4×(D12-D22)×P×2]/(p/4×d2)6：什么是注塑机的塑化能力?塑化能力W(g/sec)=2.5×(d/2.54)2×(h/2.54)×N×S×1000/3600/2h=螺杆前端牙深(cm) S=原料密度7：什么是系统压力?与注塑压力有什么区别?系统压力(kg/cm2)=油压回路中设定最高的工作压力8：射出速度?H：速度=距离/时间。
球磨机充填率选矿厂的计算方法
球磨机充填率选矿厂的计算方法
球磨机充填率是指球磨机内钢球与物料体积的比值，是影响球磨机选矿效果的重要因素之一。
选矿厂在进行球磨机选矿时需要计算出球磨机的充填率，以便控制选矿过程中的破碎和磨损程度，从而获得更好的选矿效果。
球磨机的充填率计算方法有多种，常用的方法有测量法、重量法和容积法。
其中，测量法是通过测量球磨机内球和物料的实际体积来计算充填率，但由于测量过程繁琐，精度较低，目前已逐渐被重量法和容积法所替代。
重量法是通过测量球磨机内钢球和物料的重量来计算充填率，其计算公式为：
充填率 = (钢球总重量 + 物料总重量) ÷球磨机容积
容积法是通过测量球磨机内的容积和已充入钢球和物料的体积
来计算充填率，其计算公式为：
充填率 = (钢球体积 + 物料体积) ÷球磨机容积
选择何种方法计算球磨机的充填率，需要根据具体情况进行综合考虑。
但不管采用哪种方法，都需要准确测量球磨机的容积和钢球、物料的重量或体积，以保证计算结果的准确性。
- 1 -。
球磨机充填率选矿厂的计算方法
球磨机充填率选矿厂的计算方法球磨机充填率计算的原则是在保证磨矿机正常工作的前提下，尽量增加磨矿机的磨矿效率。
充填率的计算方法可以分为两种，一种是根据磨矿机的球床高度来计算，另一种是根据磨矿机的球充填量来计算。
下面将分别介绍这两种计算方法。
一、根据球床高度计算充填率：球磨机的球床是指球与矿石混合物所形成的一层薄膜，不同的充填率对应着不同的球床高度。
根据球床高度计算充填率的公式为：充填率=(球床高度/磨矿机有效容积)*100%其中，球床高度是指从磨矿机的进料端到球磨机表面之间球床的高度，可以通过测量工作中的球床高度来获取。
有效容积是指球磨机用于磨矿的有效容积，一般通过球磨机的规格参数来确定。
二、根据球充填量计算充填率：球磨机的球充填量是指磨矿机内球的体积比例，可以通过测量工作中的球充填量来获取。
根据球充填量计算充填率的公式为：充填率=(球充填量/磨矿机总容积)*100%其中，球充填量是指磨矿机内已充填球的体积，可以通过称重或者容积测量等方法获取。
总容积是指磨矿机的总容积，一般通过球磨机的规格参数来确定。
无论是根据球床高度计算充填率还是根据球充填量计算充填率，都需要了解磨矿机的规格参数和测量相应的参数来计算。
在实际工作中，一般通过定期测量和调整球磨机的球充填量或球床高度，以达到合理的充填率，提高磨矿效率。
总结起来，球磨机充填率的选矿厂计算方法可以根据球床高度或球充填量来计算，通过测量对应的参数并结合磨矿机的规格参数，可以得到合理的充填率。
合理的充填率可以提高磨矿机的磨矿效率，达到更好的选矿效果。
充填相关计算公式
充填相关计算公式充填是指在地面或地下的工程中，将材料填充到指定的区域内，用于加固地基、填充空隙、改善地质条件等。
充填材料可以是自然材料，如土壤、砂土、碎石等，也可以是人工材料，如混凝土、砖块等。
充填相关计算则是指在进行充填工程设计时，根据工程的要求和充填材料的特性，通过计算来确定充填的数量、厚度和均布等参数。
下面将介绍一些常见的充填相关计算公式。
1.充填量计算充填量是指在充填工程中填充材料的总体积。
根据充填区域的尺寸和充填层的厚度，可以计算出充填的总体积。
计算公式如下：充填量=充填区域面积×充填层厚度2.充填厚度计算充填厚度是指充填层的厚度，一般根据工程要求和地质条件确定。
在计算充填量时，通常也会需要计算充填层的厚度。
计算公式如下：充填层厚度=充填量/充填区域面积3.充填面积计算充填面积是指充填区域的面积，可以根据充填区域的形状和尺寸进行计算。
常见的充填区域形状包括矩形、圆形等。
计算公式如下：对于矩形充填区域：充填区域面积=长度×宽度对于圆形充填区域：充填区域面积=π×半径²4.充填密度计算充填密度是指充填材料在充填过程中的实际密度。
充填密度一般比原材料的密度要小，这是因为在充填过程中会发生一定程度的压缩和排水。
充填密度的计算可以通过实测得到，也可以根据地质条件和充填方式进行估算。
5.充填均布计算充填均布是指充填材料在充填区域内的均匀分布程度。
充填均布的计算通常通过将充填区域划分为网格，然后计算每个网格中充填的体积或重量，最后根据充填材料的密度来计算充填均布。
计算方法比较复杂，需要根据实际情况进行具体分析和计算。
总结：充填相关计算涉及到充填量、充填厚度、充填面积、充填密度和充填均布等参数的计算。
在进行充填工程设计时，准确地计算这些参数是非常重要的，它们直接影响着充填工程的安全性和经济性。
因此，在进行充填相关计算时，需要充分考虑工程要求、地质条件和材料特性等因素，选择适合的计算方法和公式，以保证充填工程的质量和效益。
充填时间计算公式
备注：
允许固体百分系数S：确定铸件在型腔浇注时可容许的合金固化量。
当金属液流经相对冷模时，它会损失对模
具的热量。
首先快速损失金属液的过热（即保持温度高于液相线的热量）然后潜热（即保持金属为液体状的
热量）开始流入模具当潜热从金属液中流出时，一些金属液固化。
固化的部分是浮在液体上的小颗粒。
系数
“S”为型腔浇注时固化金属液量的百分比数。
一般来说，固化百分比（10－15%）越小，表面光洁度和表面重现精度就越好。
较大固化百分比（至50）会导
致较小的内空隙度。
较大数值“S”（即25－50%）会减小该能力加强的有效性，而小数值（即小于10%）则会增大其有效性。
然而，
选择大数值“S”会减小对加强有效性的需求。
厚铸件非常适合使用大百分比系数，但薄铸件通常采用“S”较
小数值的效果较好。
（铸件越薄，其加强的作用就越小，而铸件的收缩量就越均匀）。
K：大尺寸铸件或9公斤及以上，平均厚度为3.5－5.5mm，经验常数k，取1.2而不是0.0346。
注塑工作常用计算公式
注塑工作常用计算公式1．锁模力F（TON）F=Am*Pv/1000F：锁模力TONAm：模腔投影面积CM2Pv：充填压力KG/CM2（一般塑胶材料充填压力在150-350KG/CM2）（流动性良好取较底值，流动不良取较高值）充填压力/0.4-0.6=射出压力例：模腔投影面积270CM2 充填压力220KG/CM2锁模力=270*220/1000=59.4TON2．射出压力Pi KG/CM2 Pi=P*A/AoPi: 射出压力P：泵浦压力A：射出油缸有效面积Ao:螺杆截面积A= π*D2/4 D：直径π：圆周率3.14159例1：已知泵浦压力求射出压力？泵浦压力=75 KG/CM2 射出油缸有效面积=150CM2螺杆截面积=15.9CM2（∮45）Pi=75*150/15.9=707 KG/CM2例2：已知射出压力求泵浦压力？所需射出压力=900 KG/CM2 射出油缸有效面积=150CM2 螺杆截面积=15.9CM2（∮45）泵浦压力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM2 3．射出容积V CM3 V= π*Do2/4*STV：射出容积CM3π：圆周率Do：螺杆直径CMST：射出行程CM例：螺杆直径42mm 射出行程165mmV= π*4.2*4.2/4*16.5=228.6CM34．射出重量G Vw=V*η*δVw：射出重量GV：射出容积η：比重δ：机械效率例：射出容积=228.6 CM3 机械效率=0.85 比重=0.92射出重量Vw=228.6*0.85*0.92=178.7G5．射出速度S CM/SEC S=Q/AS：射出速度CM/SEC Qr：泵浦吐出量（每回转/CC）CC/REV A：射出油缸有效面积CM2 Q=Qr*RPM/60 (每分钟/L)Q：泵浦吐出量RPM：马达回转数/每分钟例：马达转速1000RPM 泵浦吐出量85 CC/REV射出油缸有效面积140 CM2S=85*1000/60/140=10.1 CM/SEC6．射出率Sv G/SEC Sv=S*AoSv：射出率G/SECS：射出速度CM/SECAo：螺杆截面积例：射出速度=10CM/SEC 螺杆直径∮42面积=3.14159*4.2*4.2/4=13.85CM2Sv=13.85*10=138.5G/SEC。
充填灌浆土灌入量计算公式
充填灌浆土灌入量计算公式1.引言充填灌浆土在地基工程中起着重要的作用。
为了准确计算充填灌浆土的灌入量，需要根据一定的公式进行计算。
本文将介绍一种常用的充填灌浆土灌入量计算公式，并解释其使用方法。
2.计算公式及参数说明充填灌浆土灌入量的计算公式如下：其中，$V$表示充填灌浆土的灌入量（单位：立方米），$A$表示工程区域的总面积（单位：平方米），$D$表示充填灌浆土的平均厚度（单位：米），$S$表示充填灌浆土的干密度（单位：千克/立方米）。
3.计算示例为了更好地理解和应用该计算公式，以下是一个实际的计算示例：假设某个地基工程区域的总面积$A$为500平方米，充填灌浆土的平均厚度$D$为1.2米，充填灌浆土的干密度$S$为1800千克/立方米。
我们需要计算该工程区域所需的充填灌浆土的灌入量$V$。
根据以上数据，将其代入计算公式可得：$V=500\t im es1.2\t i me s1800$计算后可得充填灌浆土的灌入量$V$为1080000立方米。
4.注意事项在使用该计算公式进行充填灌浆土的灌入量计算时，需要注意以下几点：-确保所使用的面积、厚度和干密度单位一致，并且在计算前进行单位换算。
-其中的面积$A$应为实际需要灌填的区域的总面积。
-平均厚度$D$应为区域内充填灌浆土的平均厚度。
-干密度$S$应为充填灌浆土的干密度，可通过实验或者已知数据获得。
5.结论通过以上所介绍的充填灌浆土灌入量计算公式，我们可以准确计算出工程区域所需的充填灌浆土的灌入量。
在实际应用中，合理使用该计算公式可以帮助工程师们更好地规划和安排地基工程，确保施工的顺利进行。
希望本文对您了解充填灌浆土灌入量计算公式有所帮助！。
充填相关计算公式
充填相关计算公式1. 采矿要求充填能力：Qn=kQkZ/γ，式中Qn 为充填能力；Qk为日产矿量；γ为矿石密度；k为采充时间不平衡系数；Z为采充与作业不平衡系数。
2. 选厂供砂能力：Qs=Qkγ1÷δ，式中Qs为供砂能力；Qk为日产矿量；γ1为全尾砂产率；δ为尾砂密度。
3. 充填输送管径与料浆流速的关系式V=Q／（3600×π／4×D2），式中V为料浆流速；Q为充填料浆流量。
4. 充填倍线（H+L）/H=γ/1.20i，式中（H+L）/H为管道总长与垂直管道高度之比，即充填倍线。
5. 压力损失i=4/D×﹙4/3τ0+8v/DμB﹚6. 充填体强度变化率7.砂仓容量的确定V=Vy/K, V为砂仓总容积；Vy为砂仓有效容积；k为砂仓容积利用系数，一般取0.8-0.95。
Vy=q/ρ, q为日产矿量，ρ为矿石密度。
8. 充填空区计算式中：——矿山年充填量，万m3/a；——矿山采矿生产能力，；——井下采充比，=0.9；——矿石/尾砂密度，=2.68t/m3。
9. 尾砂年产量式中：——尾砂年产量，万t/a；——矿山采矿生产能力，——选厂尾砂产率，%。
10. 充填尾砂量式中：——年充填尾砂量，万m3/a；K1——尾砂脱水浓缩系数，K1=1.15；K２——充填材料流失系数，K２=1.02；11. 尾矿输送临界管径计算克诺罗兹公式：MZ——重量砂水比，β——固体物料比重校正系数，Dl——临界管径，12. 临界流速计算临界流速采用克诺罗兹公式计算克诺罗兹公式：式中：Mz——重量砂水比，砂重/水重×100；β——固体物料比重校正系数；当γt≤2.7t/m3时，β=1；当γt≤2.7t/m3时，D1——临界管径。
13. 水力坡度计算水力坡度采用金川似均质流公式计算：Ic——水平直管单位长度料浆水力坡度，KPa/m；I0——水平直管单位长度清水水力坡度，KPa/m；i0=λ0V2/(2gD) Cv——料浆的体积浓度,%g——重力加速度，m/s2；D——管径，m；V——流速，m/sCx——颗粒沉降阻力系数；γt——固体物料密度, t/m3；λ0——阻力系数，14. 输送扬程计算H= h1+h2+h3+h4+h5式中：h1——砂泵几何高差压头，mH2O；h1= hn·γ浆hn——砂泵扬程几何高差，m；γ浆——泵送浆体密度，t/m3；h2——输送管道沿程阻力，mH2O；h3——输送管道沿线的局部损失，mH2O；h3=（0.1~0.15）h1h4——砂泵吸入管的压头损失，通常h4取2~4 mH2O；h5——管道出口剩余压头，通常h5取2~5 mH2O。
充填相关计算公式
充填相关计算公式1.采矿要求充填能力：Q n=k Q k Z/γ，式中Q n 为充填能力；Q k为日产矿量；γ为矿石密度；k为采充时间不平衡系数；Z为采充与作业不平衡系数。
2.选厂供砂能力：Q s=Q kγ1÷δ，式中Q s为供砂能力；Q k为日产矿量；γ1为全尾砂产率；δ为尾砂密度。
3.充填输送管径与料浆流速的关系式V=Q／（3600×π／4×D2），式中V为料浆流速；Q为充填料浆流量。
4.充填倍线（H+L）/H=γ/1.20i，式中（H+L）/H为管道总长与垂直管道高度之比，即充填倍线。
5.压力损失i=4/D×﹙4/3τ0+8v/DμB﹚6.充填体强度变化率7.砂仓容量的确定V =V y /K, V 为砂仓总容积；V y 为砂仓有效容积；k 为砂仓容积利用系数，一般取0.8-0.95。
V y=q /ρ, q 为日产矿量，ρ为矿石密度。
8. 充填空区计算a m Q R Q k cc C /7.630万=÷=γ 式中： C Q ——矿山年充填量，万m 3/a ；Q ——矿山采矿生产能力，a t Q /200万=；CC R ——井下采充比，CC R =0.9；k γ——矿石/尾砂密度，k γ=2.68t/m 3。
9. 尾砂年产量TT 0TT R Q Q ∙=式中：TT Q ——尾砂年产量，万t/a ；0Q ——矿山采矿生产能力，TT R ——选厂尾砂产率，%。
10. 充填尾砂量a m Q K K Q C T /8.87**321万==式中：T Q ——年充填尾砂量，万m 3/a ；K 1——尾砂脱水浓缩系数，K 1=1.15；K ２——充填材料流失系数，K ２=1.02；11. 尾矿输送临界管径计算克诺罗兹公式：β43248.21(2.0l Z l l D M D Q +=MZ ——重量砂水比，β——固体物料比重校正系数，17.21--=t γβDl ——临界管径， 12. 临界流速计算临界流速采用克诺罗兹公式计算克诺罗兹公式：式中：M z ——重量砂水比，砂重/水重×100；β——固体物料比重校正系数；当γt ≤2.7t/m 3时，β=1； 当γt ≤2.7t/m 3时，17.21--=k γβD 1——临界管径。
注塑工艺计算公式
1．锁模力 F（TON）公式：F=Am*Pv/1000F：锁模力:TON Am：模腔投影面积:CM2Pv：充填压力:KG/CM2（一般塑胶材料充填压力在150-350KG/CM2）（流动性良好取较底值，流动不良取较高值）射出压力=充填压力/0.4-0.6例：模腔投影面积 270CM2 充填压力 220KG/CM2锁模力=270*220/1000=59.4TON2．射出压力 Pi（KG/CM2）公式：Pi=P*A/Ao即：射出压力=泵浦压力*射出油缸有效面积÷螺杆截面积Pi: 射出压力 P：泵浦压力 A：射出油缸有效面积Ao:螺杆截面积A=π*D2/4 D：直径π：圆周率3.14159例1：已知泵浦压力求射出压力？泵浦压力=75KG/CM2 射出油缸有效面积=150CM2螺杆截面积=15.9CM2（∮45mm）公式：2〒R2即：3.1415*（45mm÷2）2=1589.5mm2Pi=75*150/15.9=707 KG/CM2例2：已知射出压力求泵浦压力？所需射出压力=900KG/CM2 射出油缸有效面积=150CM2螺杆截面积=15.9CM2（∮45）泵浦压力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM23．射出容积 V（CM3）公式：V= π*(1/2Do)2*ST即：射出容积=3.1415*半径2*射出行程V：射出容积CM3 π：圆周率 3.1415 Do：螺杆直径 CMST：射出行程 CM例：螺杆直径 42mm 射出行程 165mmV= π*（4.2÷2）2*16.5=228.6CM34．射出重量 Vw(g) 公式：Vw=V*η*δ即：射出重量=射出容积*比重*机械效率Vw：射出重量 g V：射出容积η：比重δ：机械效率例：射出容积=228.6CM3 机械效率=0.85 比重=0.92射出重量Vw=228.6*0.85*0.92=178.7G5．射出速度 S（CM/SEC）公式：S=Q/A即：射出速度=泵浦吐出量÷射出油缸有效面积S：射出速度 CM/SECA：射出油缸有效面积 CM2Q：泵浦吐出量 CC/REV公式：Q=Qr*RPM/60 (每分钟/L)即：泵浦吐出量=泵浦每转吐出量*马达回转数/每分钟Qr：泵浦每转吐出量（每回转/CC）RPM：马达回转数/每分钟例：马达转速 1000RPM/每分钟泵浦每转吐出量85 CC/RPM射出油缸有效面积 140 CM2S=85*1000/60/140=10.1 CM/SEC6．射出率 Sv(G/SEC)公式：Sv=S*Ao即：射出率=射出速度*螺杆截面积Sv：射出率G/SEC S：射出速度CM/SEC Ao：螺杆截面积例：射出速度=10CM/SEC 螺杆直径∮42面积=3.14159*4.2*4.2/4=13.85CM2Sv=13.85*10=138.5G/SEC一.理论出容积:(π/4=0.785)(1)螺杆直径²*0.785*射出行程=理论射出容积(cm³);(2)理论射出容积/0.785/螺杆直径=射出行程(cm).二.射出重量:理论射出容积*塑料比重*射出常数(0.95)理想=射出重量(gr);三.射出压力:(1)射出缸面积²/螺杆面积²*系统最大压力(140kg/cm²)²=射出压力(kg/cm²);(2)射出缸直径²/螺杆直径²*系统最大压力(140kg/cm²)=射出压力(kg/cm²);(3)料管组合最大射出压力*实际使用压力(kg/cm²)/系统最大压力(140kg/cm²)=射出压力(kg/cm²).四.射出速率:(1)螺杆面积(cm²)*射出速度(cm/sec)=射出速率(cm³/sec);(2)螺杆直径(cm²)*0.785*射出速度(cm/sec)=射出速度(cm³/sec).五.射出速度:(1)射出速率(cm³/sec)/螺杆面积(cm²)=射出速度(cm/sec);(2)泵浦单转容积(cc/rev)*马达转速(rev/sec)/60(秒)/射出面积(cm²)=射出速度(cm/sec).(马达转速RPM:60HZ------1150,50HZ-----958)六.射出缸面积;(1)射出压力(kg/cm²)/系统最大压力(140kg/cm²)*料管面积(cm²)=射出缸面积(cm²);(2)单缸---(射缸直径²-柱塞直径²)*0.785=射出缸面积(cm²);双缸---(射缸直径²-柱塞直径²)*0.785*2=射出缸面积(cm²).七.泵浦单转容积:射出缸面积(cm²)*射出速度(cm/sec)*60秒/马达转速=泵浦单转容积(cc/sec).(马达转速RPM: 60HZ------1150,50HZ-----958)八.螺杆转速及油压马达单转容积:(1)泵浦单转容积(cc/rec)*马达转速(RPM)/油压马达单转容积=螺杆转速;(2)泵浦单转容积(cc/rec)*马达转速(RPM)/螺杆转速=油压马达单转容积.九.射出总压力：(1)系统最大压力(kg/cm²)*射出缸面积(cm²)=射出总压力(kg);(2)射出压力(kg/cm²)*螺杆面积(cm²)=射出总压力(kg).十.盎司及相关单位换算:(1)1盎司(oz)=28.375公克(gr);(2)1磅(ib)=16盎司(oz);(3)1公斤(kg)=2.2磅(ib);即：1斤=1.1磅；(4)1磅(ib)=454公克(gr)=0.454公斤(kg).十一.关模力:(1)曲手式:关模缸面积(cm²)*系统最大压力(140kg/cm²)/1000*曲手放大率(20-50)=关模力(Ton)(2)单缸直压式:关模缸面积(cm²)*系统最大压力(140kg/cm²)/1000=关模力(Ton)十二.道柱直径和关模力的公式:道柱直径²(cm²)*0.785*杨氏系数(scm4约1000kg/cm²)*4=关模力概值(Ton).十三.成品排列投影面积和关模力关系公式:成品排列投影面积(寸²)*标准厚度(1.5mm)/成品平均厚度(mm)*使用原料常数/PS原料常数(1)=关模力(Ton);(1)成品排列投影面影以射入浇口为圆心,长边为半径计算出直径;排列直径²(寸²)*0.785=成品排列投影面积(寸²).(2)使用原料常数,以概略经验值计算,以流动性良劣比PS好的列为1以下;比PS不好的列为1以上.如:ABS 1.05; AS 1.2; PMMA 1.3; PC 1.6; PBT 0.9;PP 0.7; PE 0.7-0.8;塑胶钢 0.8; NILON 0.7-0.9¨¨¨等.各种原料亦分不同等级,宜多了解只付参与.(3)和射出从向的成品部份之要求,如杯子的高度部份大约以投影面积的30%计算即可. 十四.托模力:托模缸面积(cm²)*系统最大压力(140kg/cm²)/1000=托模力(Ton)十五.电力单位:1马力(HP)=0.754千瓦(KW);1千瓦(KW)=1.326马力(HP)=1000瓦(W);1千瓦(KW)=1度电计量单位(1KW/Hr).十六.泵浦大小和马力关系:P=最大使用压力(如:125kg/cm².140kg/cm²);Q=油泵浦一分钟吐出量(L/min);Q=油泵浦单转容积(cc/rec)*马达转速(RPM)/1000=油泵浦一分钟吐出量(L/min).适用马力:P*Q/540=HP;P*Q/612=KW.所配合马达可达不降速的最高压力(LP):HP*450/Q=LP;KW*612/Q=LP.十七.计算使用电力：(马达容量+电热容量+烘干机容量)*用电常数(约40%)=实际每小时用电量(度,KW/Hr).第三载Ａ：什么是注塑机的射出能力？射出能力=射出压力（kg/cm2）×射出容积（cm3）/1000Ｂ：什么是注塑机的射出马力？射出马力PW（KW）=射出压力（kg/cm2）×射出率（cm3/sec）×9.8×100%C：什么是注塑机的射出率？射出率V（cc/sec）=π/4×d2×γd2：：料管直径γ：料的密度Ｄ：什么是注塑机的射胶推力？射胶推力F（kgf）=π/4（D12－D22）×P×2D 1：油缸内径 D2：活塞杆外径 P：系统压力Ｅ：什么是注塑机的射胶压力？射胶压力P（kg/cm2）=[π/4×（D12－D22）×P×2]／（π/4×d2）Ｆ：什么是注塑机的塑化能力？塑化能力W（g/sec）=2.5×(d/2.54)2×(h/2.54)×N×S×1000/3600/2h=螺杆前端牙深（cm） S=原料密度Ｇ：什么是系统压力？与注塑压力有什么区别？系统压力（kg/cm2）=油压回路中设定最高的工作压力Ｈ：射出速度？H：速度＝距离/时间第四载1．锁模力F（TON）公式：F=Am*Pv/1000即：锁模力=模腔投影面积*充填压力÷1000 F：锁模力TON Am：模腔投影面积CM2Pv：充填压力KG/CM2（一般塑胶材料充填压力在150-350KG/CM2）（流动性良好取较底值，流动不良取较高值）充填压力/0.4-0.6=射出压力例：模腔投影面积270CM2 充填压力220KG/CM2锁模力=270*220/1000=59.4TON2．射出压力Pi（KG/CM2）公式：Pi=P*A/Ao即：射出压力=泵浦压力*射出油缸有效面积÷螺杆截面积Pi: 射出压力P：泵浦压力A：射出油缸有效面积Ao:螺杆截面积A= π*D2/4 D：直径π：圆周率3.14159例1：已知泵浦压力求射出压力？泵浦压力=75 KG/CM2 射出油缸有效面积=150CM2螺杆截面积=15.9CM2（∮45）Pi=75*150/15.9=707 KG/CM2例2：已知射出压力求泵浦压力？所需射出压力=900 KG/CM2 射出油缸有效面积=150CM2螺杆截面积=15.9CM2（∮45）泵浦压力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM23．射出容积V（CM3）公式：V= π*Do2/4*ST即：射出容积=螺杆截面积*射出行程V：射出容积CM3 π：圆周率Do：螺杆直径CMST：射出行程CM例：螺杆直径42mm 射出行程165mmV= π*4.2*4.2/4*16.5=228.6CM34．射出重量G公式：Vw=V*η*δ即：射出重量=射出容积*比重*机械效率Vw：射出重量G V：射出容积η：比重δ：机械效率例：射出容积=228.6 CM3 机械效率=0.85 比重=0.92射出重量Vw=228.6*0.85*0.92=178.7G5．射出速度S（CM/SEC）公式：S=Q/A即：射出速度=泵浦吐出量÷射出油缸有效面积S：射出速度CM/SEC Qr：泵浦吐出量（每回转/CC）CC/REVA：射出油缸有效面积CM2 Q=Qr*RPM/60 (每分钟/L)Q：泵浦吐出量RPM：马达回转数/每分钟例：马达转速1000RPM 泵浦吐出量85 CC/REV射出油缸有效面积140 CM2S=85*1000/60/140=10.1 CM/SEC6．射出率Sv（G/SEC）公式：Sv=S*Ao即：射出率=射出速度*螺杆截面积Sv：射出率G/SEC S：射出速度CM/SEC Ao：螺杆截面积例：射出速度=10CM/SEC 螺杆直径∮42螺杆截面积=3.14159*4.2*4.2/4=13.85CM27．圆的计算圆的面积S=πR2(R为圆半径)圆的周长=2πR(R为圆半径)或πH(H为直径)。
充填矿房体积计算
充填矿房体积计算充填矿房是指用于储存矿石等物料的一个封闭的空间。
计算充填矿房的体积是非常重要的，因为它可以帮助工程师确定所需的材料数量或者确定合适的矿房尺寸。
下面将详细介绍充填矿房体积的计算方法。
充填矿房通常是由四个壁面和一个顶面组成的一个矩形空间。
因此，计算充填矿房体积的关键是确定合适的长度、宽度和高度。
首先，测量矿房的长度（L）和宽度（W）。
这两个参数可以通过直接测量或者通过施工图获得。
确保测量的数值是准确的，以便后续计算的准确性。
然后，测量矿房的高度（H）。
矿房的高度通常是根据实际需求来确定的。
例如，如果需要储存大量的矿石，那么矿房的高度可能会比较高。
同样地，如果需要储存较少的矿石，那么矿房的高度可能会比较低。
确保在测量矿房高度时也要将地面的高度考虑在内，以便准确计算矿房的总体积。
计算充填矿房的体积（V）的公式如下：V=L×W×H使用上述公式，将正确的数值代入并进行乘法运算，就能得到充填矿房的总体积。
充填矿房的体积计算不仅仅是为了确定所需的材料数量，还可以帮助工程师确定合适的排料系统。
排料系统是指从矿房中取出矿石的一套设备和工艺。
通过准确计算充填矿房的体积，工程师可以根据实际情况确定合适的设备和工艺，以确保矿石能够顺利地被取出。
另外，计算充填矿房体积的过程中还需要考虑一些其他因素。
例如，如果矿房中存在柱子或其他障碍物，需要将这些障碍物的体积从总体积中减去。
同样地，如果矿房的形状不是矩形，而是其他复杂的形状，可能需要使用其他计算方法来准确地计算体积。
在实际工程中，通常使用计算机辅助设计（CAD）软件来计算充填矿房的体积。
CAD软件可以根据实际情况进行三维建模，然后进行体积计算。
这种方法通常更加准确和高效。
总之，充填矿房体积的计算是一项重要的工程任务。
通过准确计算矿房的体积，工程师可以确定所需的材料数量，选择合适的排料系统，并确保矿石能够顺利地被取出。
通过使用准确的测量方法和计算公式，可以得到准确的充填矿房体积。
充填灌浆孔数计算公式
充填灌浆孔数计算公式引言。
在土木工程领域中，充填灌浆是一种常见的加固和支护方法。
在进行充填灌浆工程时，需要对灌浆孔数进行合理的计算，以确保工程质量和安全。
本文将介绍充填灌浆孔数的计算公式及其应用。
充填灌浆孔数的重要性。
充填灌浆是一种通过向地下空洞或裂隙中注入水泥浆料来加固和支护地基的工程技术。
在进行充填灌浆工程时，需要在地基中钻孔并注入水泥浆料。
因此，确定合理的灌浆孔数对于工程的安全和稳定至关重要。
过少的孔数可能导致地基加固不足，而过多的孔数则会增加工程成本和施工难度。
充填灌浆孔数的计算公式。
在进行充填灌浆工程时，可以使用以下公式来计算灌浆孔数：N = (A × L) / V。
其中，N为灌浆孔数，A为需要加固的区域面积，L为需要加固的区域长度，V为每个灌浆孔的加固体积。
应用举例。
为了更好地理解充填灌浆孔数的计算公式，我们举一个简单的应用举例。
假设某地基需要进行充填灌浆加固，加固区域的面积为100平方米，长度为20米，每个灌浆孔的加固体积为0.5立方米。
那么根据上述公式，灌浆孔数N可以计算如下：N = (100 × 20) / 0.5 = 400。
因此，需要在该地基上钻孔并进行灌浆的孔数为400个。
影响因素。
在实际工程中，充填灌浆孔数的计算还会受到一些影响因素的影响。
例如，地基的不同部位可能需要不同的灌浆孔数，地基的承载能力和裂隙程度也会影响灌浆孔数的计算。
因此，在实际工程中，需要综合考虑这些因素来确定合理的灌浆孔数。
结论。
充填灌浆孔数的计算是土木工程中重要的一环，合理的孔数可以确保工程的安全和稳定。
通过使用上述的计算公式，可以对充填灌浆孔数进行合理的计算。
然而，在实际工程中，还需要考虑影响因素来确定最终的灌浆孔数。
希望本文的介绍能够对充填灌浆工程的实践工作有所帮助。
