10kV小电阻接地系统运行方式评价
10kV小电阻接地系统配电网的接地故障分析
10kV小电阻接地系统配电网的接地故障分析摘要:以电缆为主体的10kV城市电网,由于电缆线路的对地电容较大,随着线路长度的增加,单相接地电容电流也会增大。
现行经消弧线圈接地的配电网中,为补偿越来越大的接地电容电流,消弧线圈增容改造成本逐渐增大,加上消弧线圈小电流选线困难、过电压水平高等缺点,为保障人身和设备安全,供电局城市配电网开始逐步推广使用小电阻接地系统,其相比于消弧线圈接地系统更加适用。
关键词:小电阻;接地系统;运行方式1中性点接地方式对比分析1.1经消弧线圈接地变电站主变压器10kV侧多为三角形接线方式,当10kV配电网发生单相接地故障时,由于不构成回路,流过故障点的是线路对地电容形成的容性电流,每相对中性点电压及相间的线电压保持不变,整个系统带故障维持运行2h。
系统中性点消弧线圈通过产生电感电流补偿对地的电容电流的方式,使流经故障点的电流保持在10A以下,起到消除接地点电弧的作用,有效提高瞬时接地故障时的供电可靠性。
1.2经小电阻接地系统中性点经小电阻接地,发生单相接地故障时,中性点接地电阻与对地电容会构成并联回路,流经故障线路零序电流很大,通过线路自身零序保护就能快速动作切除故障,不存在选线问题。
由于能快速隔离故障,故障线路相电压升高的时间很短,减少了人身触电风险,绝缘要求也有所下降。
小电阻接地方式中,10kV出线的零序电流互感器只需接入自身线路保护,依靠线路保护自身配置的零序过流或限时速断保护就对线路接地故障有较好的灵敏度,不用配置额外的选线控制器及连接回路。
同时电阻为耗能元件,也是电容电荷释放元件和谐振的阻压元件,可有效消除由于各种原因引起的谐振过电压和间歇性接地电弧过电压。
但需要注意的是,中性点采用小电阻接地方式时,故障点的接地电流十分大,故障点附近的跨步电压高达几千伏,如果保护装置没有快速切除故障,容易击穿接地点附近设备的绝缘,引起相间故障或人身事故。
同时,对于瞬时性或永久性的单相接地故障,线路保护均会动作跳闸,跳闸次数会增多,从而影响用户的正常供电。
10kV小电阻接地系统运行方式分析与探讨
2 )电缆 架空混 合线 路共发 生故 障 4次 , 论何 无 种 故障 ,重合 闸均动作 ,如重合 于永 久故 障 ,保 护
再 动作 于跳 闸。
2 小 电阻接 地 系统 实 际运行情 况分析
】O V 富 豪站 、莲塘站 丁 2 0 1k 0 9年 1 月进 行 了 1 lk 小 电阻接地 系统 改造 ,改造后 的一年 半时 间 , OV
可以消 除系统 的各种 谐振过 电压 。 3 )降低 操作 过 电压 ,中性 点经 小电阻接地 的配
网发 生单相 接地 故障 时,零 序保 护动作 , 准确 判断 可 并快速 切 除故 障线 路 ,如 果 故障线 路魁 电缆线 路 ,
l 接地 方 式的分析
11 消弧 线 圈接 地方 式 .
中性 点经消 弧线 圈接 地运行 方 式是利 用 消弧线 的感 性 电流对 电网的对 地 电容 电流进 行补偿 ,使 单 相接 地故 障 电流小于 1 A,从而 使故 障点 电弧 呵 0 以 自熄 ,故障 点绝缘 可 以 自行 恢复 。单相 接地 时 不 破坏系 统对称 性 ,可 以带故 障运 行一段 时 问。 对 以电缆线 路为主 的城 市配 网 , 电容 电流很大 , 很难保 证 既使残 余接地 电流 小于 1 A,又保 证 中性 0 点位 移 电压不超 过 规程 允许值 这两 个相 互制 约 的条
近年 来 ,随着 城市 经济 的迅速 发展 ,一些大 城
市新 发展 的 1 V配 电网主要采 用地 下电缆 ,使 对 0k 地 电容 电流大 大增 加 ,如 果采用 消弧 线 接地 ,则 需要 较大 的补 偿容量 。 中山供 电局在 2 0 0 9年 的技 改 项 目中 ,对 5座城 区变 电站进 行 了 1k 小 电阻接 0V 地 系统 改造 ,本 文将对 其 中两座 变 电站在 一年 半 内 的实际运 行情 况 进行 分析 ;并 从运行 人 员的 角度 , 深 入探 讨 1 k 0 V小 电 阻接 地 系统 的运 行注 意事 项 。
10kV系统不同接地方式的优缺点比较
10kV系统不同接地方式的优缺点比较摘要:本文简要研究比较了10kV系统不同接地方式之间的优缺点,主要研究比较中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地和中性点经消弧线圈并联小电阻接地四种方式。
关键词:10kV系统;接地方式;优缺点一、前言本文针对工作中遇到的多个变电站10kV系统由中性点不接地系统或经消弧线圈接地系统改造为中性点经小电阻接地系统。
简要研究了10kV系统的不同接地方式的优缺点比较,主要研究比较中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地和中性点经消弧线圈并联小电阻接地四种方式。
中性点接地的方式对电力系统稳定运行会产生影响,考虑供电的可靠性和连续性、设备安全和人身安全、过电压和设备绝缘水平、继电保护和是否准确跳闸等因素。
近年来,10kV配电网中的接地故障或者线路断线造成的社会人员伤亡等事故时有发生。
10kV配电网中,中性点接地方式不同,有的线路接地故障发生时,该线路未能及时切除,故障点未能及时与电源断开。
二、10kV系统的不同接地方式的优缺点比较1、中性点不接地方式主要优点:(1)在单相接地故障发生时,故障点流过的电流只是系统等值的电容电流。
在接地故障电流小于10A的情况下,一般息弧能自动发生。
(2)故障发生时,该相电压将降低至零,非故障相线电压将保持不变,相电压升为原来的倍,故障线路可保持1~2小时运行状态,供电的可靠性相对地提高了。
主要缺点:(1)在单相接地故障发生时,非故障相的电压会上升到线电压,且因为过电压会保持较长的一段时间,在选择设备的耐压水平时需要按线电压的电压水平考虑,提高了设备绝缘水平要求。
(2)因为线路对地的电容中积蓄的能量得不到释放,电容电压伴随每个循环会升高,因而在弧光接地过程中,中性点不接地系统的电压能达到比较高的倍数,极大地危害了系统设备的绝缘。
(3)在一定条件下,由于故障或者倒闸操作,线性谐振或铁磁谐振可能引起谐振过电压,电压互感器的绝缘容易被击穿。
10kV配网小电阻接地系统运行方式分析
10kV配网小电阻接地系统运行方式分析蒋彦君 毛 源 林 柏 陈星余(广西电网有限责任公司防城港供电局)摘 要:随着现代社会的持续发展,对电力的要求也变得越来越高,在人们的生产和生活中,电力已经占有了一个不可撼动的地位,电力系统的稳定运行在整个经济的运行中更是具有无可取代的重要意义。
所以,电力系统必须要与我国经济的发展速度相匹配,才能保证我国经济的高速发展。
10kV配电网络在我国配电网络中占有很大比重,在10kV配电网络中,小电阻接地系统是最重要的一种结构形式,因而本文对10kV配电网络中的小电阻接地系统作了简单的研究。
关键词:10kV配网;小电阻;接地系统0 引言当前,随着我国各大城镇的快速发展,对用电的要求也在不断提高,导致了电网的超负荷运行。
10kV配网是我国目前最重要的电力系统之一,在我国的电力系统中占有重要地位。
随着对电能的需求量越来越大,配网中的电流也越来越大,常规的接地方式已不能适应配网的需要,许多供电公司都在对10kV配网进行改进,以确保10kV配网的安全性和稳定性[1]。
常规的消弧线圈接地方式存在着工作过程繁琐、对绝缘性能要求高、易产生过压等问题,给配电网的安全稳定带来了很大的威胁。
采用小电阻接地方式可以较好地解决上述问题,从而保证配电网的安全稳定。
1 消弧线圈接地的缺点在使用消弧线圈接地的时候,各接头的标准电流与系统实际的补偿电流之间存在着一定的偏差,如果这个偏差过大,就会造成系统出现谐振的问题。
在真实的配电网中,由于真实的电容电流与理论的电容电流之间存在很大的差异,使得对消弧线圈的补偿无法达到很高的精度[2]。
在中性点,采用消弧线圈虽然可以有效地减少过电压,但仍无法有效地抑制过电压,对配网系统的绝缘性能提出了更高的要求。
当配电网络发生单相接地时,对其在人群稠密区域内的测距将产生很大的困难。
2 分析接地方式优缺点2 1 消弧线圈接地方式消弧线圈的真实补偿电流与其各个分支的额定电流相差很大,在工作过程中会出现并联共振,有的情况下可达15%。
10kv 配电系统中性点经小电阻接地方式

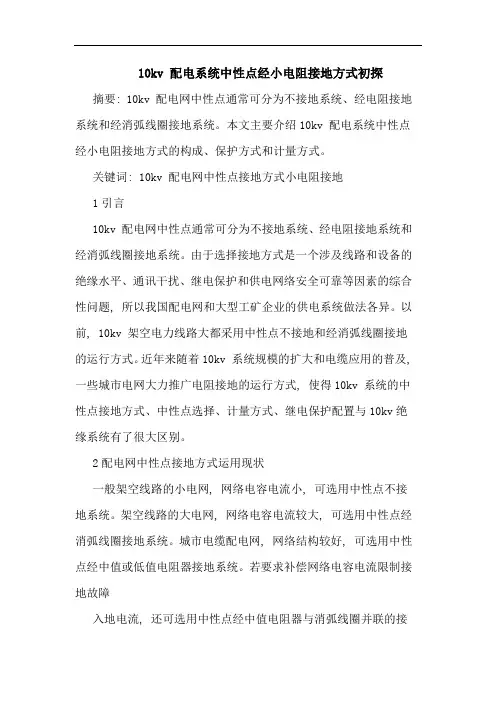

10kv 配电系统中性点经小电阻接地方式初探摘要: 10kv 配电网中性点通常可分为不接地系统、经电阻接地系统和经消弧线圈接地系统。
本文主要介绍10kv 配电系统中性点经小电阻接地方式的构成、保护方式和计量方式。
关键词: 10kv 配电网中性点接地方式小电阻接地1引言10kv 配电网中性点通常可分为不接地系统、经电阻接地系统和经消弧线圈接地系统。
由于选择接地方式是一个涉及线路和设备的绝缘水平、通讯干扰、继电保护和供电网络安全可靠等因素的综合性问题, 所以我国配电网和大型工矿企业的供电系统做法各异。
以前, 10kv 架空电力线路大都采用中性点不接地和经消弧线圈接地的运行方式。
近年来随着10kv 系统规模的扩大和电缆应用的普及, 一些城市电网大力推广电阻接地的运行方式, 使得10kv 系统的中性点接地方式、中性点选择、计量方式、继电保护配置与10kv绝缘系统有了很大区别。
2配电网中性点接地方式运用现状一般架空线路的小电网, 网络电容电流小, 可选用中性点不接地系统。
架空线路的大电网, 网络电容电流较大, 可选用中性点经消弧线圈接地系统。
城市电缆配电网, 网络结构较好, 可选用中性点经中值或低值电阻器接地系统。
若要求补偿网络电容电流限制接地故障入地电流, 还可选用中性点经中值电阻器与消弧线圈并联的接地方式。
3中性点经电阻接地方式定义及阻值选择( 1) 定义: 电力系统中性点通过一电阻接地, 其单相接地时的电阻电流被限制到等于或略大于系统总电容充电电流值。
此种接线方式属于中性点有效接地系统,即大电流接地系统。
和消弧线圈接地方式相比, 改变了接地电流相位, 加速泄放回路中的残余负荷, 促使接地电弧自熄, 降低弧光过电压, 同时提供足够的零序电流和零序电压, 加速切除故障线路。
( 2) 中性点电阻值的选择根据有关文献资料, 从降低内部过电压考虑, 根据计算机模拟计算, 选择原则为rn ≦1/ ( 3c) 。
关于10kv配电系统中性点经小电阻接地方式的探讨
入 地 电流 , 可选 用 中性 点 经 中值 电阻器 与 消弧 线 圈 还
并联 的接 地方 式 。
3 中性点经电阻接地方式定义及阻值选择
() 义: 1定 电力 系统 中性 点通 过 一 电阻 接 地 , 单 其
电保护 和供 电网络 安全 可 靠等 因素 的综 合性 问题 , 所 以我 国配 电 网和 大 型工 矿 企业 的供 电系 统 做法 各 异 。
以前 , 0 V 架 空 电力 线路 大 都 采 用 中性 点 不 接 地 和 1k
相 接地 时 的 电阻 电流 被限 制到 等于或 略大 于系统 总 电
容 充 电 电流值 , 图 1所示 。 如
经消 弧线 圈接 地 的运行 方 式 。近年 来 随着 1k 系 统 0V 规模 的 扩大和 电缆 应用 的普 及 , 些城 市 电 网大 力 推 一
般架 空线 路 的小 电网 , 网络 电容 电流 小 , 选用 可
中性 点不接 地系统 。 空线路 的大 电网 , 架 网络 电容 电流
电弧 自熄 , 降低弧 光过 电压 , 同时提供 足够 的零序 电流 和零 序 电压 , 加速 切除 故障 线路 。
() 2 中性 点 电阻值 的选 择 根据 有关 文献 资料 , 降低 内部过 电压考 虑 , 从 根据
广 电阻接 地 的运行 方式 , 使得 1 , O 、系统 的 中性 点接 地 k 方式 、 中性 点 选 择 、 量 方 式 、 电保 护 配 置 与 1 k 计 继 O V 绝 缘系统 有 了很大 区别 。下面就 此 系统 的有关 问题 予 以总结 归纳并 分析讨 论 。
图 1
维普资讯
《 气开 关  ̄ 2 0 . . ) 电 ( 0 7 No 3
铁路10kV电缆贯通线小电阻接地系统自动重合闸的应用分析
随着铁 路 向高速 重载 的方 向发 展 和客运 专线 的 建 设 , 铁 路供 电可靠 性 的要求 越来 越 高 , 用 电缆 对 采 贯 通线 可 以提 高 电气 化 铁 路 供 电 可靠 性 . 镇 电 城 线 路通 道成 本 的不 断 提 高 , 部分 电气 化 铁 路 深 入 城
障 自动 重 合 闸进 行 大 量 仿 真 分 析 , 果 表 明 : 合 闸 操 作 过 电压 不 超 过 电缆 冲击 耐 压 水 平 , 合 闸 冲 击 电 流也 不 高 结 重 重
于 电 缆 热稳 定 电 流 , 合 闸是 提 高 供 电可 靠 性 必 要 的可 行 方 案 . 重
关 键 词 : MT C 贯 通线 ; 电阻接地 ; 闸 E D ; 小 重合 中 图 分 类 号 : M 6. T 722 3 文 献标识 码 : A 文 章 编 号 :63 102 1)3 07 5 17— 4 (000— 7— 9 0 0
r iwa a l y,a tb c m e r n ort gh s e a l y The l w e it nc o di ys e nd i e o s a t e d f hehi — pe d r iwa . o r ss a e gr un ng s t m i d pt d t p y i he e tr a e po rlne a on a l y Aut s a a e o a pl n t n ie c bl we i l g r iwa . oma i e l s n o he s — tc r co i g f r t ys t r s sm u a e t e i i l t d wih EM TDC n t spa r n i hi pe .Re ulss ow ha hea oma i e l sng c u e s t h t tt ut tcr c o i a s d 0一 ve — o t g s no hi r t n t a e i r —v la e i ghe ha he c bl mpule wih t nd v t ge。a d t e a o tc r cosn s t s a ola n h ut ma i e l i g c s d o r c r e s n a g rt n t a et r a t b lt u r nt n ut matcr c o i au e Ve — u r nti o lr e ha he c bl he m ls a iiy c r e .a d a o i e l sng i e e s r n e sbl ori p ov he r i a we up y r la iiy s n c s a y a d f a i e f m r e t a l y po r s pl e i b lt . w
浅谈10kV配网中性点小电阻接地技术与应用
浅谈10kV配网中性点小电阻接地技术与应用摘要:基于城区10kV配网中电缆线路的增加,导致电容电流增大,补偿困难,尤其是接地电流的有功分量扩大,导致消弧线圈难以使接地点电流小到可以自动熄弧,此时,相比中性点不接地或经消弧线圈接地方式,中性点经小电阻接地方式有更大的优越性。
本文主要对10kv配电网中性点经小电阻接地原理进行了分析,对它的优点和存在的不足进行探讨,以便更好地推广10KV配网中性点小电阻接地技术应用。
关键词:配网;小电阻;技术;应用一、10KV中性点小电阻的优势配电网中性点小电阻接地方式由接地变、小电阻构成。
因主变10kV 侧为三角接线,需通过接地变提供系统中性点。
接地变压器容量的选择应与中性点电阻的选择相配套,中性点接地电阻接入接地变压器中性点。
接地变一般采用Z 型接地变,即将三相铁心每个芯柱上的绕组平均分为两段,两段绕组极性相反,三相绕组按Z形连接法接成星型接线。
其最大的特点在于,变电站中性点接地电阻系统由接地变、接地电阻、零序互感器(有的配有中性点接地电阻器监测装置)等组成。
1、10KV中性点小电阻系统可及时调节电压。
在配电网的整个接地电容电流中,含有5次谐波电流,所占比例高达5%~15%,消弧线圈在电网50Hz的工作环境下,对于5%~15%的接地点的谐波电流值受到影响,低于这个数值,不能正常运行。
而通过小电阻的接地方式却能保持谐波电流值数值不变,保障电力系统输出的设备有效运转。
2、及时消除安全隐患。
在配电网中,当接地电流量增加的时候电压不稳,或者发生短路等线路故障以后,小电阻系统会自动启动保护程序,立即切断故障线路,消除由于单相接地可能造成的人身安全隐患,同时也能够让电力工作人员快速排查线路故障问题,及时恢复供电。
3、增加供电的可靠性。
目前,我们国家的电缆材质主要由铜芯,铝芯,当电缆线路接地时,接地残流大,电弧不容易自行熄灭,所以电缆配电网的单相接受地故障难以消除的。
中性点经消弧线圈接地的系统为小电流接地系统,当发生单相接地永久性故障后,接地故障点的查找困难,单相接地故障点所在线路的检出,一般采用试拉接地手段。
浅谈10kV电力系统中性点不接地和中性点经小电阻接地的优劣
浅谈10kV电力系统中性点不接地和中性点经小电阻接地的优劣作者:曾毅成来源:《大科技·D版》2018年第08期摘要:本文根据供电安全,过电压保护,信号干扰,可靠性等因素,对配电网中性点不同接地方式进行综合比较,并对电弧应注意的问题,进一步分析了抑制线圈接地系统,并提出了今后中性点接地方法的发展方向的建议。
关键词:10kV配电网;中性点;接地方式中图分类号:TM864 文献标识码:A 文章编号:1004-7344(2018)24-0067-02清远一半以上的地域都在山区。
地形从西北向东南倾斜,以山脉和丘陵为主要区域。
该平原主要位于北江两岸的南部地区。
独特的地理位置与独特的地貌这就造就了十分奇妙的景观,如高山峡谷,河流湖泊与原始森林等等。
对于10kV配电网的中性点选择法而言是电力系统多方面综合的课题。
它与电压电平,绝缘等级,继电保护,电源的可靠性,甚至与电磁干扰有关。
同时,人们对于防止电力体系出现故障主要采用中性点接地的方式,同时这也是能够保证电力体系能否安全运转的桥梁。
因此,有必要将理论与实践有机地结合起来。
伴随着10kV的配电网络的快速突破,特别是电缆广泛应用,电力系统的电流大大增强,电弧的接地或与过电压造成的事故十分多。
我国配电网络的中性点接地问题十分突显。
尤其是,电容器的继电保护等一系列的问题解决困难。
所以对于10kV配电网,选择能够抑制过电压并确保电源可靠性和人身安全的中性接地方法是很有必要的。
10kV的配电系统是中性点未能够接地的,对于架空线路的10kV配电网络十分有利。
对于整个电网的电容器电流会大大的超过10kV中性点接地系统的额定值值。
假如在这样的电力网络中,会发生单相接地错误,电弧会很难熄灭甚至有可能会造成事故的发生。
与此同时,单相接地出现问题时,断路器并不会不能使用而是继续保持运行的状态。
会使电击造成个人伤害进而会造成的更加严重的损失。
因此,在一些地区,特别是近郊区和郊区,在10kV的电网中,中性点不接地的情况主要会改为中性点接地低电阻体系,不仅能够减小单相接地瞬态电压,控制无故障。
10kV小电阻接地系统的技术原理及施工验收、运行维护
【 中图分类号 】T 6 M7
【 文献标识码 】A
【 文章编号 】10 — 1 1 2 1) 40 4 — 4 0 8 1 5 (0 2 0 — 17 0
1 V m a l ssa c o n e y t m c n l g rn i l n n t u to 0 k s l Re it n eGr u d d S se Te h oo y P i cp ea d Co sr c n i I pe to Run ngAte i n ns c n, i ni tnto
A src b t a t:T e d v l p e ta d t e r f 1 V s a ir s s a c r u d d t c n l g e e s a e r e l n t s h e e o m n n h o yo 0 k m b i f y i hi
我 国的 6 O V配 电系统 , ~l k 自上世 纪 5 0年代 以来一直沿
性 点不接地系统的种种缺 陷。
用 中性 点不接地或经消弧线圈接地方式 。确定采用这种接 地
方式 的背景 ,是基于 当时我 国 6 O V线路绝大多数是架空 ~l k 线 ,架 空线路 因雷击等外 界原 因引起 的单相接地故障的机率 比较大 。考 虑到供 电的可靠性 、连续性 ,允许带接地故障运 行两 小时,以便 寻找单相接地 故障点,这种 中性 点接地方式 在一定条件下,对 于架空电网是适 合的。但近年来我 国城市 电网的结构有了很大的变化,城网中电缆线 路的比重大大增 加 ,部分城市 电网的中心地区 已变 成电缆线 路为主 ,结构紧
a t cl , c m i e i h m t e s n e e t e t o u h a h c u l p o u t o , s m a y a c p a c , o e a i n a d r i e o b n dw t a tr e d da t n in sc st ea t a r d c in um r ce tn e p r t o n m i t n n e r 1 a i i y o 0 k m 1 r s s a c r u d n e h o o y a p i a i n w s m r v d a n e a c , e i b l t f 1 V s al e i t n e g o n i g t c n l g p l c t o a i p o e . Ke s o d y w r s: 1 V s a I e i t n e g o n e e h o o y: r n i l 0 k m l r s s a c r u d d t c n l g P i c p e: C e k a d a c p O e a i n M i t n n e h c n c e t; p r t o : a n e a c
10kV配电网小电阻接地系统运行方式探讨
10kV配电网小电阻接地系统运行方式探讨摘要:目前,在10 kV配电系统中,电缆线所占比例很高,而城市中的架空线又存在着很大的容量和容量问题。
10 kV配电网的小阻抗接地体系更适用于城市10 kV配电网,与以往采用的中性点经消弧线圈接地、中性点绝缘接地等方法相比,该体系可以有效地改善系统的稳定性、安全性,为人民群众提供一个安全可靠的用电环境。
关键词:10kV配电网;小电阻接地;系统运行1.110kV配电网小电阻接地系统概述在城市供电系统中,110(35)kV变电站的主变二次侧10kV绕组通常为三角形联结结构,没有中心点,为实现接地需在主变二次侧安装一个Z型接地变压器引出中性点。
10kV配电网小电阻接地系统通常由接地变和小电阻两部分组成,通过接地变为主变10kV接线提供系统中性点,接地变压器容量要和系统中性点电阻相匹配。
接地变广泛采用Z型接法,即把三相铁芯各个芯柱上的绕组划分成长度基本相同、极性不同的两段,使三相绕组通过Z型接法形成星形接线。
小电阻接地系统对正、负序电流展现出高阻抗,在绕组中流过的激磁电流较小;小电阻接地系统对零序电流展现出低阻抗,绕组中的电压比较小。
2.10kV配电网小电阻接地系统的优势2.1.降低过电压电阻既是耗能元件,又是阻尼元件,可以对谐振过电压、间歇性电弧过电压产生一定影响。
应用小电阻接地系统,使中性点和线路形成回路,可以更好地释放电容电荷。
在线路单相接地故障中,中性点经过小电阻接地,中性点电位小于相电压,可以抑制非故障部分的工频电压升高。
在接地电弧熄弧后,经过中性点电阻通路,零序残荷能够及时释放,在下一次燃弧过程中,过电压赋值和日常单相接地电压相同,不会发生中性点不接地的状况,过电压幅值能够得到有效控制。
2.2.快速切除故障在系统单相接地后,接地点和曲折变中性点会产生电流通路,继电保护装置会根据零序电流精准判断和及时处理故障问题,单相故障发生概率比较小,能够减少拉路查找中由于操作不规范而造成的过电压问题。
10kV小电阻接地系统零序电流保护探究与运行
10kV小电阻接地系统零序电流保护探究与运行作者:高小征来源:《科学与财富》2019年第28期摘要:随着社会经济的发展,城市配电网的架空线逐渐被电缆替代,由此造成配电网系统对地电容电流大幅增加,给系统的安全运行产生威胁。
本文主要介绍了小电阻接地系统零序电流计算,并以此为理论基础探究小电阻接地系统零序电流保护配置原则和多回线同相接地故障对零序电流保护的影响。
关键词:10kV 小电阻零序电流接地变1、接地方式的分析随着社会经济的发展,城市配电网的架空线逐渐被电缆替代,由此造成配电网系统对地电容电流大大增加,当发生单相接地故障时流过故障点的电容电流相应变大,对传统利用消弧线圈接地系统的稳定运行造成了严重威胁。
我国10kV配网系统接地方式主要有中性点不接地、中性点直接接地、中性点经消弧线圈接地、中性点经小电阻接地,它们主要优缺点如下表所示:当发生10kV接地时:①对小电阻接地系统:首先会由接地间隔的零序保护跳自身开关,若接地故障不能切除,则由10kV小电阻间隔零序保护再跳闸切除分段和主变低压侧开关。
对应的保护装置均会有保护跳闸的信息。
②对消弧线圈接地系统:消弧选线会判别接地线路,发跳闸令跳线路开关,跳闸信息在消弧选线装置处查询,对应间隔的保护装置不会有保护跳闸的信息。
2、小电阻接地系统短路电流计算中性点小电阻接地系统发生单相接地故障时示意图如图 1 所示。
EA、EB、EC 分别为三相电源电势;IA、IB、IC 分别为三相的电容电流;r、C 分别为对地绝缘电阻及对地电容量,通常三相基本相等,且r阻值非常大可以忽略不计;RN为中性点接地电阻,R为发生A相接地故障时的接触电阻。
根据图1有:在中性点经小电阻接地方式中,通过选取合适的中性点小电阻可以控制流过接地点的零序电流,目前,广东地区中性点接地系统中选取的电阻值为10Ω。
3、小电阻接地系统零序电流保护分析3.1 接地故障下零序电流保护的动作特性对于小电阻接地,当发生接地故障时,故障电流大,同时造成故障相失压严重,严重影响本馈线和其他馈线的供电可靠性,必须迅速切除故障线路,因此,对于接地故障配置了三段式电流保护和两段式零序电流保护。
10kV配网接地方式分析及改进措施
10kV配网接地方式分析及改进措施一、引言10kV配网是城市电力配送系统的基础,其安全可靠性直接关系到城市居民的日常生活和生产经营。
配网接地是城市电力系统中非常重要的一环,是确保电网运行安全和人身安全的重要保障。
对10kV配网接地方式进行分析并提出改进措施是非常有必要的。
二、10kV配网接地方式分析1. 常见的配网接地方式10kV配网的接地方式主要有直接接地、间接接地和混合接地三种方式。
(1)直接接地:将中性点接地,使得中性点电位为零。
这种方式简单、安全可靠,但在接地电阻较高时,对保护线路和设备的影响很大。
(2)间接接地:通过绝缘电阻器使一定比例的绝缘泄漏电流成为中性点地极的泄漏电流,这样可以减小中性点电位与地电位之间的差值,提高绝缘可靠性。
(3)混合接地:即通过直接接地和间接接地相结合的方式来实现。
采用混合接地方式的10kV配网能够兼顾直接接地和间接接地的优点,具有提高系统的可靠性、减小故障影响范围等优点。
2. 现有接地方式存在的问题现有的10kV配网接地方式存在着几个问题,主要包括:(1)接地电阻大:由于土壤电阻率很大,导致接地电阻较大,影响接地效果。
(2)接地电位差大:在直接接地方式中,由于接地电阻大,容易导致接地电位与地电位之间存在较大的差值,增加了绝缘的难度。
(3)安全隐患:对于电网本身存在的泄漏电流无法及时、有效地处理,存在安全隐患。
三、改进措施为了解决10kV配网接地方式存在的问题,需要采取一系列的改进措施。
1. 优化现有接地系统(1)减小接地电阻:可以采用混合接地方式,通过综合考虑接地方式的优缺点,减小接地电阻。
(2)优化接地网格结构:合理设置接地网格,减小接地电阻,提高接地效果。
(3)增设接地装置:在城市配网中增设接地装置,分散接地电流,减小地极电位,提高绝缘可靠性。
2. 提升现有接地装置的性能(1)采用高效接地装置:采用低电阻材料或降低接地引线的电阻,减小接地电阻,提高接地效果。
变电站10kV中性点经小电阻接地运行方式的分析
变电站10kV中性点经小电阻接地运行方式的分析摘要:单相接地占配网故障的 80%,而中性点接地方式决定了单相接地故障的处理流程,对供电可靠性有决定性影响。
文章针对中性点经小电阻接地方式的架空线路网络与电缆网络,分析了这种接地方式运行特性、优缺点以及需要考虑的零序CT配置问题。
0 引言10kV、35kV等小电流接地系统中性点接地方式与供电可靠性、过电压与绝缘配合、继电保护等密切相关,是保障人身和设备安全及系统可靠、稳定运行的重要条件。
小电阻接地方式在配网管理水平不断提高、人身安全越来越重要的情况下具有较大优势,应作为首选方式。
1 中性点经小电阻接地方式的技术特点1.1 运行特性中性点经小电阻接地方式中电阻值一般在20?以下,单相接地故障电流限制在400A~1000A。
依靠线路零序电流保护将单相接地故障迅速切除,同时非故障相电压不升高或升幅较小,对设备绝缘等级要求较低,其耐压水平可以按相电压来选择。
1.2 适用范围1.2.1 中性点经小电阻接地方式的主要优点:(1)限制过电压水平。
系统单相接地时,健全相电压升高持续时间短,可降低单相接地各种过电压(如工频、弧光接地、PT谐振、断线谐振过电压),对设备安全有利。
(2)快速检出并隔离接地故障线路,可减小接地故障时间,防止事故扩大。
使一些瞬间故障不致发展扩大成为绝缘损坏事故,特别降低同沟敷设紧凑布置的电缆发生故障时对邻近电缆的影响。
(3)发生人身高压触电时,切断电源,有利于保护触电者的人身安全。
(4)系统单相接地时,健全相电压不升高或升幅较小,对设备绝缘等级要求较低,其耐压水平可以按相电压来选择。
(5)接地时,由于流过故障线路的电流较大,零序过流保护有较好的灵敏度,可以比较容易检除接地线路。
但因为零序保护有一定的整定值,在发生高阻接地的情况下,有可能达不到保护动作值而不动作。
(6)中性点经小电阻接地方式除保护测控装置外,无增加控制元件,原理简单,设备缺陷率低,运维简单,出现异常情况判断处理迅速,无须依赖接地装置厂家技术支持。
10 kV系统中性点经消弧接地和经小电阻接地的分析比较
运行与维护2020.13 电力系统装备丨125Operation And Maintenance电力系统装备Electric Power System Equipment2020年第13期2020 No.13从供电可靠性、继电保护、内部过电压和确保人身安全等方面综合考虑,目前深圳电网10 kV 系统主要有经消弧线圈接地和经小电阻接地两种方式。
但是随着经济发展,电力用户持续增加,用电负荷不断攀升,特别是地下电缆出线占比越来越高,经消弧线圈接地系统越来越不能满足当前的运行方式和电力系统需求。
近年来多个变电站相继进行了中性点接地方式的改造项目,全面推广经小电阻接地的运行方式。
1 中性点经消弧线圈接地系统对于传统的10 kV 不接地系统,当发生单相金属性接地故障时,故障特点为相电压降为零,但是仍然具有对称的相间电压,三相用电设备仍能继续运行,这种情况下允许继续运行2h ,有效保证了对用户的持续供电。
但此时系统的电容电流通过故障点形成回路,经验表明,当故障电流超过30A 时,会形成稳定电弧,造成电弧接地,很有可能造成绝缘损坏,引起相间短路。
因此,将中性点经消弧线圈接地可有效减少故障电容电流。
1.1 消弧线圈工作原理消弧线圈接在接地变与地之间,是一个带有间隙铁芯的可调电感线圈,其伏安特性不易饱和。
当线路单相接地故障时,消弧补偿电流与故障电容电流方向相反,二者相互补偿,使流过故障点的电流减小,从而使接地点不至产生电弧,消除孤光过电压的危害。
另外,当残流过零熄弧后,能够降低故障恢复电压的初始速度及幅值,避免接地电弧的重燃。
在实际运行中,电力系统中性点经消弧线圈接地时采用过补偿方式,即I L >I C ,补偿后故障点流过剩余电感电流。
若采用欠补偿方式,即I L <I C ,当电力系统因故障切除部分线路,电容电流减少,就有可能发展成全补偿,产生电网谐振的危害。
过补偿也留有一定裕度,随着电网的发展,馈出线路增多,对地电容电流增大仍可实现补偿作用。
10kV配电网小电阻接地方式探讨
10kV配电网小电阻接地方式探讨摘要:本文对城市10kV配电网接地运行方式分析,比较了中性点不同接地方式的特点,阐述了小电阻接地方式的优点及合理性,并提出在其应用中需要注意的问题,指出中性点经电阻接地方式已逐步成为行业接地方式的一种趋势。
关键词:配电网;中性点;小电阻;接地方式随着城市经济的发展及市政建设要求,配电房架空线供电逐步被电缆所取代,配电网的电容电流不断增大,城市10kV配电网曾广泛采用的中性点经消弧线圈接地方式己不再适合发展需要。
目前,合肥市10kV配电网中配置的消弧线圈最大容量为1000kVA,且随着电缆线路的增加,通常需要配置两组及以上的消弧线圈,造成消弧线圈的投资增加、消弧线圈分接头调整频繁、设备绝缘水平居高不下等问题。
一般而言,电缆故障大多为永久性故障,不允许带故障运行,由此借助于消弧线圈实现电缆故障的灭弧、选线将非常困难。
国内外众多研究运用已表明中性点经小电阻接地方式更适合以电缆线路为主的城市10kV配电网,采用小电阻接地有利于继电保护装置迅速可靠的切除故障回路,降低接地故障时的内部过电压,大大减少发生人身安全事故的机会。
同时,城市配电网大多数环网布置开环运行,大多都满足N-1原则,若发生单相接地故障时可及时切除故障。
可见,在不影响供电可靠性的前提下,将10kV配电网中性点接地方式逐步调整为小电阻接地方式是可行的,小电阻取代消弧线圈已成为城市10kV配电网中性点运行方式的发展趋势。
一.中性点的接地方式中性点的运行方式主要分两类:直接接地和不接地。
1.直接接地中性点直接接地(包括经小电阻接地)的系统为大接地电流系统,大接地系统中一相接地时,出现除中性点以外的另一个接地点,构成了短路回路,接地故障相电流很大,为了防止设备损坏,必须迅速切断电源,因而供电可靠性相对较低。
但这种系统上发生单相接地故障时,由于系统中性点的钳位作用,使非故障相的对地电压不会有明显的上升,非故障相电压不升高,设备和线路对地电压可以按照相电压设计,从而降低了造价,减少了投资。
对变电站10kV小电阻接地系统运行方式分析
龙源期刊网 对变电站10 kV小电阻接地系统运行方式分析
作者:李景恩
来源:《科学大众》2019年第12期
摘; ;要:在10 kV城市电网中,电缆是重要的组成部分,电缆线路具有对地电容。
在扩大线路铺设规模以及增加线路长度的情况下,科学地调整单相接地电容电流是当前需要高度重视的内容之一。
当前,在已有消弧线圈接地的配电网中,为使补偿大接地电容电流的工作更好地开展,也会增加改造消弧线圈增容的资金支出。
在消弧线圈小电流选线方面较为困难,想要保证人们的安全,必须确保设备安全、可靠运行。
因此,采取小电阻接地系统已经是重要的举措和趋势,更有助于消弧线圈接地系统的建立。
关键词:变电站;10 kV;小电阻;接地系统;运行方式
近年来,我国经济和科技事业都在迅猛地发展,尤其是在健全和完善电力系统后,不仅提升了工作效率,而且给人们的日常生活提供了诸多便利。
本文分析了10 kV小电阻接地系统的工作模式,并且提出小电阻接地系统操作期间需要注意的内容等,为相关工作人员提供有价值的参考。
1; ; 中性点接地方式对比分析
1.1; 经消弧线圈接地。
小电阻接地系统运行情况探讨
小电阻接地系统运行情况探讨摘要:在电力系统中,接地方式的选择和分析一直是中压配电网设计的重点。
采用中性点不接地或经消弧线圈接地是我国配电网系统运行的主要方式,随着城镇电缆化进程加快,越来越来多的采用中性点经小电阻接地。
在故障选线和降低系统过电压水平上,小电阻系统有明显的优势,但同时也带来一些新的问题。
关键词:中性点运行方式、小电阻、耐过渡电阻、零序电流保护、系统结构不对称1 中性点接地方式现状配电网系统中性点接地运行方式主要采用非有效接地方式,包括中性点不接地、中性点经消弧线圈接地、中性点经电阻接地。
国外电力系统的接地方式主要以德国、美国为代表,德国是世界上最早使用消弧线圈接地的国家,并沿用至今,美国主要采用小电阻接地和直接接地方式。
国内对于中性点接地的方式选取,各地区根据自身电网实际情况均有所差异。
经统计发现西部欠发达地区主要采用不接地方式,而沿海大城市则以小电阻接地方式为主,其他区域则主要以消弧线圈接地方式为主,地域分布差异明显。
经消弧线圈接地的系统,当发生单相接地故障时,消弧线圈产生的感性电流,自动补偿接地点的电容电流,降低了故障点电流,可有效抑制电弧再燃的可能性。
但同时也弱化了故障线路和非故障线路的特点,使故障选线成为消弧线圈发展的技术瓶颈。
中性点经小电阻接地,发生单相接地故障时,中性点接地电阻与对地电容构成并联回路,流经故障线路零序电流增大,通过线路自身零序保护动作切除故障,同时降低了谐振过电压和间歇性接地电弧过电压的幅值。
中性点经消弧线圈接地方式,对于架空线路为主的区段,能有效的解决瞬时性接地故障带来的干扰,降低运行人员的负担。
对于纯电缆出线的系统,小电阻接地系统满足了单相接地故障对选线精度的要求。
2 小电阻接地系统组成小电阻接地系统一般包括接地变压器、接地电阻、电压电流检测元件等。
系统正常运行时,中性点为系统不平衡电压,接地电阻上有很小的电流流过。
当系统发生单相接地故障时,接地电阻和故障点为零序电流提供通道,产生较大的故障电流,零序保护动作快速将故障设备切除,保证非故障设备继续运行。
10kV配电网不同接地方式分析与比较
10kV配电网不同接地方式分析与比较摘要:10kV配电系统是连接电力系统和电力用户的终端网络,其接地方式的选择对着整个电力系统可靠性有至关重要意义,在我国的10kV配电网中,中性点的运行方式主要存在不接地、经消弧线圈接地和低阻接地三种形式。
不同的接地方式各有优缺点,在进行接地方案选取的时候需要针对不同地域的用电特点从实际出发做出选择。
1.中性点不接地电力系统中采用中性点不接地方式运行时,系统中发生的单相接地故障将导致中性点电压发生位移,非故障相电压的幅值将会被增大到原来的两倍,即线电压,但是此种方式的最大优点在于可带故障运行。
如下图1中表示中性点不接地系统中的电路图和系统不接地运行时的电流和电压的向量图。
系统在正常运行的情况下,三相电压、、容性电流IC1、IC2、IC3是对称,因此其相量和为零,即中性点电流为零。
图1 中性点不接地运行方式的示意图及相量图(a)电路图;(b)相量图在发生单相接地故障时,中性点不接地系统的故障电流通过下式(1)的公式计算。
(1)其中:代表系统的电压,为向量,C代表了系统中所有的对地电容之和,因此,系统的中性点电压为:(2)短路电流幅值为:(3)非故障相电压为:(4)式中:为系统相电压。
根据电力系统的实际运行,通常单相接地故障发生后总会伴随着间歇性电弧过电压。
2.经消弧线圈接地中性点经消弧线圈的接地方式的实现时通过变压器的中性点与大地接地点之间通过一个电感线圈连接。
当系统发生故障,如系统中常见的单相接地,中性点的消弧线圈两端的电压为相电压,而故障点处的故障电流则为接地电容电流和电感电流的矢量和。
系统中接地电容电流与电压相差90°,且超前;电感电流则滞后电压90°,因此接地电容电流和电感电流相差90°,因此他们可以在故障点进行互补。
图2经消弧线圈接地的系统示意图及相量图(a)电路图;(b)相量图中性点经消弧线圈接地的系统中,如果发生单相接地故障时,可以通过与形成接地电容电流大小相等的电感电流,用其与电容电流做到相互补偿,这样可以实现降低故障点的接地电流,同时减轻接地点的电弧及其危害的目的。
10kV配电网采用小电阻接地运行方式应注意的问题
10kV配电网采用小电阻接地运行方式应注意的问题作者:杨彩珍来源:《沿海企业与科技》2009年第05期[摘要]文章介绍10kV配电网小电阻接地系统的特点,阐述经小电阻接地的10kV网络内变电所发生接地短路时,在用户内引起的电击和绝缘击穿危险及其防范措施。
[关键词]10KV配电网;中性点接地方式;小电阻接地[作者简介]杨彩珍,海口市城市规划设计研究院东莞设计部助理工程师,研究方向:建筑电气设计,广东东莞,523120[中图分类号]TM72[文献标识码]A[文章编号]1007-7723(2009)05—0162-0002一、引言新修订的DI/F620-1997《交流电气装置的过电压保护和绝缘配合标准》,提出了主要由电缆线路构成的6~35kV送、配电系统,单相接地故障电容电流较大时,可采用低电阻接地方式。
但同时也指出应考虑供电可靠性要求、故障时瞬态电压和瞬态电流对电气设备的影响、对通信的影响及本地的运行经验等。
二、对重复接地的影响重复接地是指在TN系统中,为确保公共PE线或PEN线安全可靠,除在电源中性点进行工作接地外,还必须在PE线或PEN线适当的地方进行必要的重复接地。
其主要目的是防止PE线或PEN线发生断线时所有设备发生一相碰壳,接在断线后面的所有设备的外露可导电部分都将呈现接过于相电压的对地电压的危险。
如果进行重复接地,在发生上述同样的故障时,若设中性点接地电阻Rd与重复接地电阻R'd相等,则断线后面的PE线或PEN线的对地电压,亦即设备外壳的电压为相电压的1/2,并且将产生较大的短路电流,使继电器保护动作切除故障,危险程度大大降低。
如果考虑到系统采用多点重复接地的情况,则设备外壳的电压更低,安全性能更好。
采用重复接地后,10KV侧发生单相接地短路时,如果低压侧PE线完好,假设Rd=R'd=2,并且不计及PE线的阻抗,则总接地电阻为Rd/2=1,接地电压uf约为不重复接地的1/2,即uf的值明显降低。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
10kV小电阻接地系统运行方式评价
摘要:在对变电站在低压侧接地运行方式分析的基础之上,文章对10kV小电阻接地相关问题进行了研究和探讨,阐述了小电阻接地方式的优点及合理性,并对其进行了评价。
关键词:变电站;小电阻;接地系统;优点
1.引言
近年来,随着城市经济的迅速发展,一些大城市新发展的10 kV配电网主要采用地下电缆,使对地电容电流大大增加。
如果采用消弧线圈接地,则需要较大的补偿容量,而且要配置多台。
10kV配电网线路在运行中操作较多,消弧线圈的分接头及时调整有困难,容易出现谐振过电压现象。
因此我国许多大城市10 kV配电网采用了中性点经小电阻接地方式来解决这一问题。
10 kV中性点小电阻接地方式在我国投入运行时间不长,本文就小电阻接地系统实际运行情况进行了分析,实践证明此种接地方式的选择是合理的,下面就相关问题进行阐述和分析,并给予评价。
2.小电阻接地方式的分析
一般对于郊区变电站10kV侧带出线的变电站采用的是消弧线圈接地方式,对于核心城区变电站采用的是小电阻的接地方式,小电阻接地方式在某些方面弥补了消弧线圈运行方式带来的不足。
2.1消弧线圈接地方式缺点
近年来,随着我国城市电网的发展,城市居民的增多,10kV 出线中电缆所占的比重越来越大,中性点经消弧线圈接地运行方式的缺点日渐暴露,主要原因为:
(1)消弧线圈各分接头的标称电流和实际电流误差较大,有些甚至可达15%,运行中就发生过由于实际电流值与铭牌数据差别而导致谐振的现象。
(2)计算电容电流和实际电容电流误差较大,对于电缆和架空线混合的出线,单位长度的电容电流也不尽相同,消弧线圈补偿的正确性难以保证。
(3)出线电缆的单相接地故障多为永久性故障。
由于中性点经消弧线圈接地的系统为小电流接地系统,发生单相接地永久性故障后,在接地故障点的检出过程中,这对城市中人口密集的现状而言,事故的后果会非常严重。
(4)中性点经消弧线圈接地系统仅能降低弧光接地过电压发生的概率,并不能降低弧光接地过电压的幅值,将使系统设备长时间承受过电压作用,对设备绝缘造成威胁。
综合以上分析,就要考虑小电阻的接地方式。
2.2小电阻接地方式
2.2.1应用介绍
近些年随着配电网的高速发展,电缆线路的比重越来越大,使线路电容电流的数值大幅度增加。
据最近对部分变电站电容电流的测量,某些变电站(全站总的接地电容电流已达420A,而且有些变
电站接地电容电流的计算值和实测值相差较大,在市中心、经彻底改造的繁华市区以及新建大型工业区和住宅区,以电缆线路为主的配电网,主要考虑性点经电阻接地的运行方式。
在城市近郊工业区,目前仍以消弧线圈接地为主的运行方式,中性点经电阻接地方式,瞬时性故障后保护动作跳闸,可以最大限度的保证正式中心区接地点的人员安全,将事故影响减小到最小,截止目前,北京核心城区变电站10kV 低压侧多采用的是低电阻接地运行方式。
2.2.2优点
对于城市核心区中心变电站采用小电阻接地方式,具有如下优点:虽然不如消弧线圈那种方式下,事故时可以坚持运行1~2个小时,但是它可以立即切除故障,最大限度的保证了核心城区的居民安全,减少了事故影响,它的优越性还体现在:
(1)经低电阻接地这种接地方式可以降低弧光接地过电压倍数,破坏谐振过电压的发生条件。
(2)当发生单相接地故障时,可以准确迅速地判断出故障线路,并在很短的时间内切除,使设备耐受过电压的时间大幅度缩短,为系统设备降低绝缘水平创造了有利条件,使系统运行的可靠性增加。
(3)中性点经电阻接地的配网系统中,当中性点电阻阻值不是很大时,当接地电弧熄弧后,零序残荷将通过中性点电阻提供的通路泄放掉,所以当发生下一次燃弧时,其过电压幅值和从正常运行情况发生单相接地故障时的情况相同,并不会象中性点不接地或经消弧
线圈接地系统,由于多次燃弧、熄弧而使过电压幅值升高。
(4)在中性点不接地或经消弧线圈接地系统中,如果架空线路断线,此时缺相运行,落下来的导线对于人身将会造成较大的威胁,如果人恰好误碰该导线而且不易立即脱离电源,这时会危及到人身安全,如果绝缘线恰好落在繁华地区,引起的人身伤害将更加严重。
但在中性点经低电阻接地系统中,如果绝缘线落地发生金属性接地,保护正确动作后切除电源,此时是比较安全的。
但是如果绝缘导线非金属性接地时,掉在地面上的电流与断裂端头绝缘的状态密切相关,如果在清洁、干燥条件下几乎可以承受相电压而不建弧,此时保护不能正确动作情况类似于不接地或消弧线圈接地系统;如果掉在湿地上电流较大,保护能正确动作,这时也是比较安全的。
所以综合两种情况而言,对于人身直接接触高压的安全性方面,采用低电阻接地系统比不接地或消弧线圈接地系统有一定的优势。
(5)对于消弧线圈接地方式,当发生单相接地故障时,目前是采用选线装置来寻找故障点,这种方式很不准确,而且易引发其它故障(如相间故障);采用手动点掉再重合,逐路拉试,影响供电可靠性。
采用低电阻接地后,可以通过继电保护及时将故障线路跳开,无需人工进行查找切除。
3.小电阻接地运行方式评价
3.1供电可靠性
10kV中性点不接地或经消弧线圈接地方式与中性点经低电阻接地方式或直接接地方式相比,最大的优点是在发生单相接地故障
时,该系统可带单相接地故障运行2小时,获得足够的时间排除故障,以保证对用户的不间断供电,但这一优点在以电缆为主的城市配电网中并不突出。
主要是原因为:(1)当发生接地故障时不应带故障运行,若长时间带故障运行,还可能造成电缆着火。
(2)从实际运行情况看,单相接地故障引发的相间短路故障较多,反而扩大了停电范围,尤其是当发展为母线短路故障时,相当于变压器出口短路,从而可能造成变压器损坏。
改成低电阻接地方式运行情况分析:(1)绝缘事故的降低,对供电可靠性的间接提高降低了母线绝缘故障的概率。
(2)保护配置得当,可不降低供电可靠性,对电缆线路为主的配电网中的架空线路,可依靠自动重合闸来减少停电时间,由于重合闸的成功率较高,所以对用户的停电时间不会有所增加。
3.2有利用降低谐振过电压
中性点经电阻接地方式由于在零序网络中接入了电阻,是消除PT谐振过电压的有效方法之一。
从限制PT谐振过电压的角度出发,一般认为在单相接地故障电流中,如果电阻电流大于容性电流,就可以有效地限制PT谐振谐振过电压,而这对一般网络是很容易满足的。
变电站在中性点不接地时,采用单相接地熔丝熔断来激发出的基频PT谐振,在投入中性点接地电阻后,接地熄弧后零序电压很快衰减为零,基频谐振被消除;分频谐振采用了和激发基频谐振同样的方法,投入电阻后,接地消失后零序电压很快消失,谐振被消除;
高频PT谐振采用空投母线的方法,在中性点不接地时,经三次空投,均激发出稳定的二倍频谐振,在投入接地电阻后再次空投均未出现谐振现象。
对于北京城区配电网,由于电缆线路所占的比例越来越大,发生PT谐振的几率很小。
另外,当采用中性点经电阻接地以后,中性点电阻对PT谐振过电压有很强的抑制作用。
3.3保护方式的采用
中性点经低电阻接地后,保护的配置可以通过时间进行配合,使故障停电范围缩到最小。
对单相故障而言,故障电流增大,并有零序电流产生,因而保护配置应增加零序保护。
根据经验,保护配置宜采用不同时限的零序电流保护,保护配置还应考虑:
(1)线路采用零序电流互感器和反应工频电流值的零序电流接地保护作为单相接地主保护,作用于跳闸。
(2)保护整定值躲过本段电容电流。
(3)零序动作定值的整定原则:零序速断0.2s,对快速开关而言,级差可以选为0.3秒或者0.5秒,如图一所示:如果用户端选为0秒,则开闭站可选为0.3或0.5秒;出线开关0.6或1.0秒动作,母联开关选0.9或1.5秒动作。
(4)灵敏度选择
对于金属性短路(单相接地),因为比任何一条10kV馈出线路的运行电容电流都大得多,保护灵敏度显然没有问题。
但如果经过渡电阻接地时,对运行电容电流较大的出线回路,灵敏度可能不够,对于电缆线路由于单相接地的过渡电阻一般较小,灵敏度没问题。
(5)本段母线电压互感器的开口三角3U0作为信号。
(6)零序CT最好采用套在三相电缆上的单个CT方式,以避免三个CT的误差和饱和差异所造成的不平衡电流。
4.总结
基于城区10kV配电网电缆线路比例大,导致电容电流大,补偿困难以及城区中的架空线路已逐步实现绝缘化的特点,与中性点绝缘或经消弧线圈接地方式相比,城区10kV更适合采用中性点经低电阻接地方式。
(黄伟李大鹏)。
