室内消火栓系统设置及安装验收要求室内消火栓消防栓,正式叫法为消火栓,一种固定式消防设施,主要作用是控制可燃物、隔绝助燃物、消除着火源。

分室内消火栓和室外消火栓。

所以,消防设计施工中,做好室内消火栓系统设置+安装也是扑救火灾的重要消防措施之一。

一、设置场所1. 下列建筑或场所应设置室内消火栓系统:1)建筑占地面积大于300㎡的厂房和仓库。

2)高层公共建筑和建筑高度大于21m的住宅建筑。

(建筑高度不大于27m的住宅建筑,设置室内消火栓系统确有困难时,可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓)3)体积大于5000m³的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑、老年人照料设施和图书馆建筑等单、多层建筑。

4)特等、甲等剧场,超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。

5)建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。

2. 国家级文物保护单位的重点砖木或木结构的古建筑,宜设置室内消火栓系统。

3. 下列建筑或场所,可不设置室内消火栓系统,但宜设置消防软管卷盘或轻便消防水龙:1)耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房(仓库)。

2)耐火等级为三、四级且建筑体积不大于3000m³的丁类厂房;耐火等级为三、四级且建筑体积不大于5000m³的戊类厂房(仓库)。

3)粮食仓库、金库、远离城镇且无人值班的独立建筑。

4)存有与水接触能引起燃烧爆炸的物品的建筑。

5)室内无生产、生活给水管道,室外消防用水取自储水池且建筑体积不大于5000m³的其他建筑。

4. 人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200㎡的商业服务网点内应设置消防软管卷盘或轻便消防水龙。

高层住宅建筑的户内宜配置轻便消防水龙。

老年人照料设施内应设置与室内供水系统直接连接的消防软管卷盘,消防软管卷盘的设置间距不应大于30.0m。

室内消火栓灭火系统管道安装

室内消火栓灭火系统管道安装

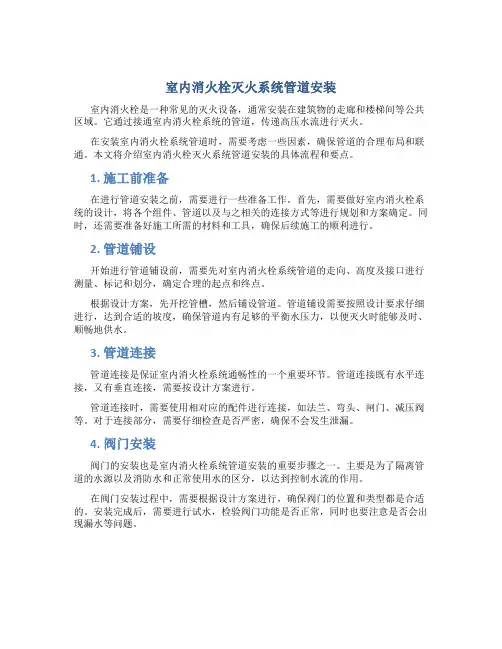

室内消火栓灭火系统管道安装室内消火栓是一种常见的灭火设备,通常安装在建筑物的走廊和楼梯间等公共区域。

它通过接通室内消火栓系统的管道,传递高压水流进行灭火。

在安装室内消火栓系统管道时,需要考虑一些因素,确保管道的合理布局和联通。

本文将介绍室内消火栓灭火系统管道安装的具体流程和要点。

1. 施工前准备在进行管道安装之前,需要进行一些准备工作。

首先,需要做好室内消火栓系统的设计,将各个组件、管道以及与之相关的连接方式等进行规划和方案确定。

同时,还需要准备好施工所需的材料和工具,确保后续施工的顺利进行。

2. 管道铺设开始进行管道铺设前,需要先对室内消火栓系统管道的走向、高度及接口进行测量、标记和划分,确定合理的起点和终点。

根据设计方案,先开挖管槽,然后铺设管道。

管道铺设需要按照设计要求仔细进行,达到合适的坡度,确保管道内有足够的平衡水压力,以便灭火时能够及时、顺畅地供水。

3. 管道连接管道连接是保证室内消火栓系统通畅性的一个重要环节。

管道连接既有水平连接,又有垂直连接,需要按设计方案进行。

管道连接时,需要使用相对应的配件进行连接,如法兰、弯头、闸门、减压阀等。

对于连接部分,需要仔细检查是否严密,确保不会发生泄漏。

4. 阀门安装阀门的安装也是室内消火栓系统管道安装的重要步骤之一。

主要是为了隔离管道的水源以及消防水和正常使用水的区分,以达到控制水流的作用。

在阀门安装过程中,需要根据设计方案进行,确保阀门的位置和类型都是合适的。

安装完成后,需要进行试水,检验阀门功能是否正常,同时也要注意是否会出现漏水等问题。

5. 散水器安装散水器是室内消火栓系统的重要组成部分,安装时需要根据设计要求进行安装并保证正确的位置和喷水防区间距离。

同时要做好散水器防护,避免在施工过程中造成损坏。

6. 系统测试在进行室内消火栓系统管道安装后,需要进行测试,确保整个系统的功能是否正常。

测试包括水压测试、泄漏测试、阀门功能测试等,以确保室内消火栓系统能够在实际的灭火中提供及时、有效的支持。

室内消火栓设计和安装要求[完整版]

室内消火栓设计和安装要求[完整版]

设置场所1、建筑占地面积大于300㎡的厂房和仓库。

2、高层公共建筑和建筑高度大于21m的住宅建筑。

注:建筑高度不大于27m的住宅建筑,设置室内消火栓系统确有困难时,可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

3、体积大于5000m³的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑。

4、特等、甲等剧场,超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。

5、建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。

设计要求1、室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。

2、室内消火栓的配置应符合下列要求:1)应采用DN65室内消火栓,并可与消防软管卷盘或轻便水龙设置在同一箱体内。

2)应配置公称直径65有内衬里的消防水带,长度不宜超过25.0m;消防软管卷盘应配置内径不小于φ19的消防软管,其长度宜为30.0m;轻便水龙应配置公称直径25有内衬里的消防水带,长度宜为30.0m。

3)宜配置当量喷嘴直径16mm或19mm的消防水枪,但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪;消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。

3、设置室内消火栓的建筑,包括设备层在内的各层均应设置消火栓。

4、屋顶设有直升机停机坪的建筑,应在停机坪出入口处或非电器设备机房处设置消火栓,且距停机坪机位边缘的距离不应小于5.0m。

5、消防电梯前室应设置室内消火栓,并应计入消火栓使用数量。

6、室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求,但建筑高度小于或等于24.0m且体积小于或等于5000m³的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅,以及本规范表3.5.2中规定可采用1支消防水枪的场所,可采用1支消防水枪的1股充实水柱到达室内任何部位。

室内消火栓系统管道安装工艺

室内消火栓系统管道安装工艺

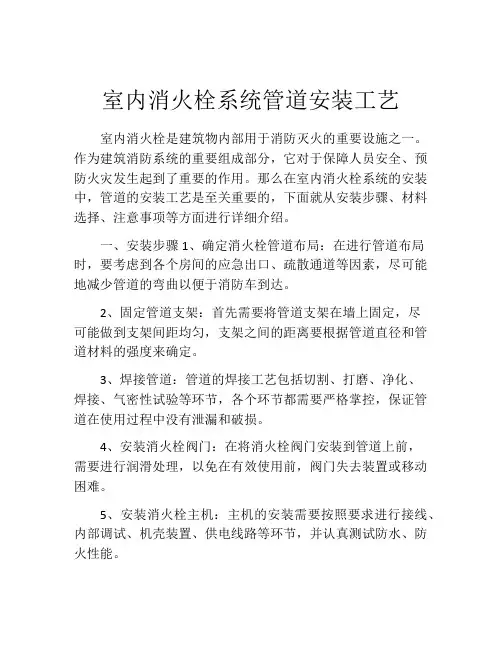

室内消火栓系统管道安装工艺室内消火栓是建筑物内部用于消防灭火的重要设施之一。

作为建筑消防系统的重要组成部分,它对于保障人员安全、预防火灾发生起到了重要的作用。

那么在室内消火栓系统的安装中,管道的安装工艺是至关重要的,下面就从安装步骤、材料选择、注意事项等方面进行详细介绍。

一、安装步骤1、确定消火栓管道布局:在进行管道布局时,要考虑到各个房间的应急出口、疏散通道等因素,尽可能地减少管道的弯曲以便于消防车到达。

2、固定管道支架:首先需要将管道支架在墙上固定,尽可能做到支架间距均匀,支架之间的距离要根据管道直径和管道材料的强度来确定。

3、焊接管道:管道的焊接工艺包括切割、打磨、净化、焊接、气密性试验等环节,各个环节都需要严格掌控,保证管道在使用过程中没有泄漏和破损。

4、安装消火栓阀门:在将消火栓阀门安装到管道上前,需要进行润滑处理,以免在有效使用前,阀门失去装置或移动困难。

5、安装消火栓主机:主机的安装需要按照要求进行接线、内部调试、机壳装置、供电线路等环节,并认真测试防水、防火性能。

二、材料选择1、管道材料:在室内消火栓管道的安装中,常用的材料包括PP-R管、钢管和标准PVC管道等。

为了保证管道的强度和使用寿命,需要选择质量可靠、强度足够的材料。

2、阀门材料:对于消防栓阀门来说,常用的材料包括铝合金、铸铁、同时由于其会经常涉及开关,材料表面涂层也要考虑其使用寿命和抗磨耐颗粒。

3、消火栓主机:主机存在在高温、高压,频繁开、关、振荡等情况下工作,主机所选择的材料需要具备高可靠性、高耐磨性、高抗腐蚀性等特性。

三、注意事项1、在管道的安装、接口处一定要严格按照施工标准进行操作,避免在使用时由于管道破损或接口不严密造成损失。

2、根据消防栓管道材料特点,选择相应的管道配件,例如管道弯头、环节等必须选择与管道材料相匹配的产品。

3、消防栓主机需要配备防火箱,以防止其结构、线路等发生短路、燃烧等情况,避免火灾发生。

4、管道的安装过程中,需要遵守国家有关消防安全的规定,在钟点表等设备的接触处,要进行专门的保护隔离,避免漏电、短路等因素产生。

室内消火栓安装施工工艺设计标准

室内消火栓安装施工工艺设计标准

室内消火栓管道及设备安装施工技术标准材料要求1、消火栓系统的管道应按设计要求选择。

一般采用碳钢管或无缝钢管,管材不得弯曲。

腐蚀重皮和不均匀不均匀现象。

2、消防喷淋管应按设计要求选用。

一般采用镀锌碳素钢管和管件,管壁外侧均匀镀锌。

无生锈、无飞边、无偏扣、螺纹不全、角度不准等。

3、消防喷淋系统的报警阀、动作阀、调节阀延时、水流指示器、水泵耦合器等主要部件的规格型号应符合设计要求。

配件齐全,铸造规则,表面光滑,无裂纹,启动灵活,产品出厂合格证。

4、喷头的规格、型号、工作温度应符合设计要求,形状、规则应齐全。

5、消火栓箱的规格型号应符合设计要求,箱体表面应光滑、清洁。

金属箱体不生锈、无划痕,箱门开启灵活。

箱体为方形,箱体配件齐全,螺栓阀外形规整,无裂纹,启闭灵活,关闭严密,密封包装好,具有产品出厂合格证和消防部门认证。

主要设备1、设备:穿丝机、滚槽机、钻孔机、磨床、台钻、电锤、手砂轮、手电钻、电焊机、电压试压泵等。

2、工具:穿线板、管钳、虎钳、压力钳、链钳、手锤、钢锯、扳手、倒链、电焊等。

工作环境1、主体结构已验收,场地已清理完毕。

2、管道安装所需的基准线应进行测量和标记。

如天花板标高、地面标高、墙壁位置等。

3、设备基础已经过检验,符合设计和制造商的设备数据要求。

4、管道安装所需的操作架应由专业人员架设。

5、检查预埋管道,预留孔的位置、尺寸、数量是否符合设计要求。

6、喷头的安装应根据建筑装修图确定。

吊顶龙骨安装后,应根据吊顶材料的厚度确定喷头标高。

关闭天花板时,根据预留的喷嘴位置在顶板上开一个孔。

7、安装水泵等设备的房间的地板已经完工。

水泵等设备的混凝土基础强度应达到75%以上,尺寸、位置、标高应符合设计要求。

8、水池、水箱有管道安装条件。

9、现场水、电、气源及现场设施符合建设要求。

10、编制了施工方案,进行了技术交底和安全技术交底。

11、根据项目进度要求,及时绘制加工图纸,提出加工方案。

操作流程工艺流程:安装准备、干管安装、立管安装、喷淋分层干支管、消火栓及支管安装系统辅助设备及管道附件安装管道试压管冲洗喷头支管安装(系统综合试压及冲洗)) 节流装置安装报警阀配件、消火栓配件、喷头安装系统用水调试安装准备1、认真熟悉图纸,根据施工方案、技术、质量、安全、披露等具体措施,选材、测量尺寸、绘制草图、预制。

消防管道安装方法

消防管道安装方法

消防管道安装方法

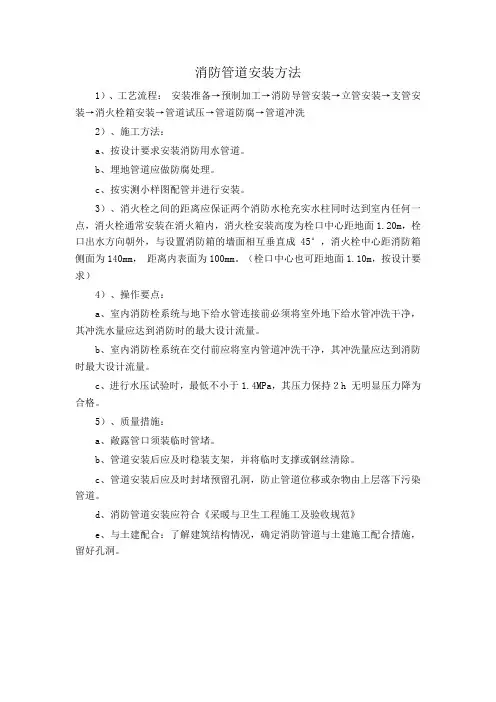

1)、工艺流程:安装准备→预制加工→消防导管安装→立管安装→支管安装→消火栓箱安装→管道试压→管道防腐→管道冲洗
2)、施工方法:
a、按设计要求安装消防用水管道。

b、埋地管道应做防腐处理。

c、按实测小样图配管并进行安装。

3)、消火栓之间的距离应保证两个消防水枪充实水柱同时达到室内任何一点,消火栓通常安装在消火箱内,消火栓安装高度为栓口中心距地面1.20m,栓口出水方向朝外,与设置消防箱的墙面相互垂直成45°,消火栓中心距消防箱侧面为140mm,距离内表面为100mm。

(栓口中心也可距地面1.10m,按设计要求)
4)、操作要点:
a、室内消防栓系统与地下给水管连接前必须将室外地下给水管冲洗干净,其冲洗水量应达到消防时的最大设计流量。

b、室内消防栓系统在交付前应将室内管道冲洗干净,其冲洗量应达到消防时最大设计流量。

c、进行水压试验时,最低不小于1.4MPa,其压力保持2h 无明显压力降为合格。

5)、质量措施:
a、敞露管口须装临时管堵。

b、管道安装后应及时稳装支架,并将临时支撑或钢丝清除。

c、管道安装后应及时封堵预留孔洞,防止管道位移或杂物由上层落下污染管道。

d、消防管道安装应符合《采暖与卫生工程施工及验收规范》
e、与土建配合:了解建筑结构情况,确定消防管道与土建施工配合措施,留好孔洞。

室内消火栓系统安装施工方案

室内消火栓系统安装施工方案

室内消火栓系统安装施工方案(一)系统概况及选材1、本工程中消火栓给水管材采用热镀锌钢管,当管径DN ≤100mm 时,采用丝扣连接;当DN>100mm 时,采用沟槽式机械配管接头。

2、室内消火栓箱材料采用钢板,安装方式采用半暗装。

3、消火栓采用DN65型,19mm 直流水枪,衬胶消防水龙带L=25m 。

(二)操作工艺 1、工艺流程:操作工艺流程为:2、安装准备(1)认真熟悉图纸,根据施工方案、技术、安全交底的具体措施选用材料、测量尺寸、绘制草图、预制加工。

(2)检查预埋件和预留洞是否准确,位置不准、漏掉的要重新打洞。

(3)检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。

(4)要安排合理的施工顺序,避免工种交叉作业干扰,影响施工。

3、干管安装消火栓系统干管安装应根据设计要求使用镀锌钢管,安装时注意以下几点: ① 不同管径的管道焊接,连接时如两管经相差不超过小管径的15%,可将大管径端部缩口与小管对焊。

如果两管相差超过小管径15%,应加工异径短管焊接。

② 管道对口焊缝上不得开口焊接支管,焊口不得安装在支吊架位置上。

③ 管道穿墙处不得有接口(丝接或焊接),管道穿过伸缩缝处应有防冻措施。

④管道焊接时先点焊三点以上,然后检查预留口位置、方向、变径等无误后,找直、找正,再焊接,紧固卡件、拆掉临时固定件。

4、立管安装该消防立管均为明装,安装时立管可随结构从预留孔洞中穿入,以减少立管接口,当楼层层高小于5m时,每层安装一个管卡,安装于距地1.8m处。

由于本工程中热镀锌钢管管径DN≤100mm时,采用丝扣连接;当DN>100mm时,采用沟槽式机械配管接头,具体安装方法如下:(1)丝扣连接镀锌钢管丝扣连接,首先要进行套丝。

常用有手工套丝和机械套丝两种方法。

1)手工套丝:手工套丝是把加工的管子固定在管子台虎钳上,需套丝的一端管段应伸出钳口外150mm左右。

把铰板装置放到底,并把活动标盘对准固定标盘与管子相应的刻度上。

消火栓消防管安装要求

消火栓消防管安装要求

消火栓消防管安装要求
消火栓和消防管的安装要求是消防安全的重要组成部分,它们必须按照相应的标准和规范进行安装,以确保在紧急情况下能够迅速有效地进行灭火。

以下是一些基本的安装要求,但请注意,具体安装应遵循当地消防法规和建筑标准,如《消防给水及消火栓系统技术规范》(GB50974-2014)等。

1. 位置和高度:
消火栓应安装在易于识别和接近的位置,便于消防人员操作。

消火栓箱门开启后,不应小于120度,以便于消防水龙带的展开。

消火栓栓口中心距地面的高度一般为1.1米,特殊地点的高度可特殊对待,允许偏差20mm。

2. 方向:
消火栓栓口出水方向宜向下或与设置消火栓的墙面成90度角。

3. 安装稳固:
消火栓应安装稳固,不得有松动或损坏。

暗装的消火栓箱应采取防火保护措施,确保不破坏隔墙的耐火性能。

4. 标识:
消火栓箱应有明显的消防标识,包括消防水龙带、喷嘴、水锤等。

5. 连接:
消火栓与消防管道的连接应牢固,不得有泄漏。

消防管道应定期检查和维护,确保畅通无阻。

6. 配件:
消火栓箱内应配备齐全的消防配件,包括水龙带、喷嘴、水锤、备用阀门等。

配件应易于操作,且不得有损坏或堵塞。

7. 电气:
如果消火栓系统涉及电气控制,应确保电气系统的安全性和可靠性。

电气线路和设备应符合电气安全规范。

8. 测试和验收:
消火栓安装完成后,应进行试压和功能测试,确保系统正常运行。

应定期进行消防演习和检查,以确保消火栓系统的可靠性。

请务必咨询专业的消防工程师或技术人员,以确保消火栓和消防管的安装符合所有适用的标准和法规要求。

消防管道施工规范

消防管道施工规范

消防管道施工规范篇一:消防管道安装规范消防管道安装规范1.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。

2施工准备2.1材料要求:2.1.1消防喷洒管材应根据设计要求选用,一般采用镀锌碳素钢管及管件,管壁内外镀锌均匀,无锈蚀、无飞刺,零件无偏加、方扣、丝扣不全、角度不准等现象。

2.1.2消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求,配件齐全,铸造规矩,表面光洁,无裂纹,启闭灵活,有产品出厂合格证。

2.1.4喷洒头的规格、类型、动作温度应符合设计要求,外型规矩,丝扣完整,感温包无破碎和松动,易熔片无脱落和松动。

有产品出厂合格证。

2.1.5消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁。

金属箱体无锈蚀,划伤,箱门开启灵活。

箱体方正,箱内配件齐全。

栓阀外型规矩,无裂纹,启闭灵活,关闭严密,密封填料完好,有产品出厂合格证。

2.2主要机具:2.2.1套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。

2.2.2套丝板,管钳、台钳,压力钳,链钳,手锤,钢锯,扳手,射钉枪,倒链、电气焊等工具。

2.3作业条件:2.3.1主体结构已验收,现场已清理干净。

2.3.2管道安装所需要的基准线应测定并标明,如吊顶标高、地面标高、内隔墙位置线等。

2.3.3设备基础经检验符合设计要求,达到安装条件。

2.3.4安装管道所需要的操作架应由专业人员搭设完毕。

2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。

2.3.6喷洒头安装按建筑装修图确定位置,吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。

封吊顶时按喷洒头预留口位置在顶板上开孔。

3操作工艺3.1工艺流程:安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→管道试压→管道冲洗→喷洒头支管安装(系统综合试压及冲洗)→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调3.2安装准备:3.2.1认真熟悉图纸,根据施工方案、技术、安全交底的具体措施选用材料,测量尺寸,绘制草图,预制加工。

室内消防管道及设备安装施工工艺标准

室内消防管道及设备安装施工工艺标准

SGBZ-0508室内消防管道及设备安装施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》GB50242-20021、范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。

2、施工准备2.1材料要求2.1.1消防喷洒管材应根据设计要求选用,一般采用镀锌碳素钢管及管件,管壁内外镀锌均匀,无锈蚀、无飞刺,零件无偏加、方扣、丝扣不全、角度不冷等现象。

2.1.2消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求,配件齐全,铸造规矩,表面光洁,无裂纹,启闭灵活,有产品出厂合格证。

2.1.4喷洒头的规格、类型、动作温度应符合设计要求,外型规矩,丝扣完整,感温包无破碎和松动,易熔片无脱落和松动。

有产品出厂合格证。

2.1.5消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁。

金属箱体无锈蚀,划伤,箱门开启灵活。

箱体方正,箱内配件齐全。

栓阀外型规矩,无裂纹,启闭灵活,关闭严密,密封填料完好,有产品出厂合格证。

2.2主要机具:2.2.1套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。

2.2.2套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。

2.3作业条件:2.3.1主体结构已验收,现场已清理干净。

2.3.2管道安装所需要的基准线应测定并标明,如吊顶标高、地面标高、内隔墙位置线等。

2.3.3设备基础经检验符合设计要求,达到安装条件。

2.3.4安装管道所需要的操作架应由专业人员搭设完毕。

2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。

2.3.6喷洒头安装按建筑装修图确定位置,吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。

室内消火栓设计和安装要求[完整版]

室内消火栓设计和安装要求[完整版]

设置场所1、建筑占地面积大于300㎡的厂房和仓库。

2、高层公共建筑和建筑高度大于21m的住宅建筑。

注:建筑高度不大于27m的住宅建筑,设置室内消火栓系统确有困难时,可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

3、体积大于5000m³的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑。

4、特等、甲等剧场,超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。

5、建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。

设计要求1、室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。

2、室内消火栓的配置应符合下列要求:1)应采用DN65室内消火栓,并可与消防软管卷盘或轻便水龙设置在同一箱体内。

2)应配置公称直径65有内衬里的消防水带,长度不宜超过25.0m;消防软管卷盘应配置内径不小于φ19的消防软管,其长度宜为30.0m;轻便水龙应配置公称直径25有内衬里的消防水带,长度宜为30.0m。

3)宜配置当量喷嘴直径16mm或19mm的消防水枪,但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪;消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。

3、设置室内消火栓的建筑,包括设备层在内的各层均应设置消火栓。

4、屋顶设有直升机停机坪的建筑,应在停机坪出入口处或非电器设备机房处设置消火栓,且距停机坪机位边缘的距离不应小于5.0m。

5、消防电梯前室应设置室内消火栓,并应计入消火栓使用数量。

6、室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求,但建筑高度小于或等于24.0m且体积小于或等于5000m³的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅,以及本规范表3.5.2中规定可采用1支消防水枪的场所,可采用1支消防水枪的1股充实水柱到达室内任何部位。

消火栓钢管安装施工方案

消火栓钢管安装施工方案

本工程为某住宅小区室内消火栓系统管道安装工程,主要包括消防管道的安装、消火栓箱体的安装以及消防设备与管道的连接等。

施工地点位于住宅小区内,施工面积为5000平方米,施工工期为60天。

二、施工准备1. 材料准备(1)消防管道:选用符合国家标准的热镀锌钢管及管件,管壁内外镀锌均匀,无锈蚀、无飞刺,管件无偏差、丝扣不全、角度不准等现象。

(2)消火栓箱体:规格类型应符合设计要求,箱体表面平整、光洁,金属箱体无锈蚀,划伤,箱门开启灵活,箱体方正,箱内配件齐全。

栓阀外型规矩,无裂纹,启闭灵活,关闭严密,密封填料完好,有产品出厂合格证和型式认可证书。

(3)施工机具:套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械;套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、电气焊等工具;钢卷尺、平尺、角尺、油标卡尺、线坠、水平尺等量具。

2. 人员准备组织一支经验丰富的施工队伍,包括施工队长、技术员、管道工、电工、焊工等。

3. 施工图纸及技术文件熟悉施工图纸,了解设计要求,确保施工质量。

三、施工工艺1. 管道安装(1)根据施工图纸,确定管道走向、标高和支架位置。

(2)在管道安装前,检查预留、预埋是否正确,临时剔凿应与设计工建协调好。

(3)管道安装时,注意管材的对接、连接和固定,确保管道安装牢固、平整。

(4)管道安装完成后,进行试压、冲洗,确保管道无泄漏、堵塞。

2. 消火栓箱体安装(1)根据设计要求,确定消火栓箱体的位置和数量。

(2)在箱体安装前,检查箱体表面是否平整、光洁,金属箱体无锈蚀、划伤。

(3)箱体安装时,注意箱体与墙面的距离,确保箱体安装牢固、美观。

(4)箱体安装完成后,检查箱内配件是否齐全,栓阀启闭灵活、严密。

3. 消防设备与管道的连接(1)根据设计要求,确定消防设备与管道的连接方式。

(2)在连接前,检查设备与管道的接口是否匹配,确保连接牢固、密封。

(3)连接完成后,进行试压、冲洗,确保连接处无泄漏、堵塞。

室内消防管道安装工艺流程

室内消防管道安装工艺流程

室内消防管道安装工艺流程一、室内消防管道安装一般要求1.消防给水及消火栓系统的施工必须由具有相应等级资质的施工队伍承担。

2.消防给水及消火栓系统分部工程、子分部工程、分项工程,宜按相关规范划分。

3.系统施工应按设计要求编制施工方案或施工组织设计。

施工现场应具有相应的施工技术标准、施工质量管理体系和工程质量检验制度。

4.消防给水及消火栓系统施工前应具备下列条件:(1)施工图应经国家相关机构审查审核批准或备案后再施工;(2)平面图、系统图(展开系统原理图)、详图等图纸及说明书、设备表、材料表等技术文件应齐全;(3)设计单位应向施工、建设、监理单位进行技术交底;(4)系统主要设备、组件、管材管件及其他设备、材料,应能保证正常施工;(5)施工现场及施工中使用的水、电、气应满足施工要求。

5.消防给水及消火栓系统工程的施工,应按批准的工程设计文件和施工技术标准进行施工。

6.消防给水及消火栓系统工程的施工过程质量控制,应按下列规定进行:(1)应校对审核图纸复核是否同施工现场一致;(2)各工序应按施工技术标准进行质量控制,每道工序完成后,应进行检查,并应检查合格后再进行下道工序;(3)相关各专业工种之间应进行交接检验,并应经监理工程师签证后再进行下道工序;(4)安装工程完工后,施工单位应按相关专业调试规定进行调试;(5)调试完工后,施工单位应向建设单位提供质量控制资料和各类施工过程质量检查记录;(6)施工过程质量检查组织应由监理工程师组织施工单位人员组成.二、消防管道安装工艺1.当管道采用螺纹、法兰、承插、卡压等方式连接时,应符合下列要求:(1)采用螺纹连接时,热浸镀锌钢管的管件宜采用现行国家标准《可锻铸铁管路连接件》GB 3287、《可锻铸铁管路连接件验收规则》GB 3288、《可锻铸铁管路连接件型式尺寸》GB 3289的有关规定,热浸镀锌无缝钢管的管件宜采用现行国家标准《锻钢制螺纹管件》GB/T 14626的有关规定;(2)螺纹连接时螺纹应符合现行国家标准《55°密封管螺纹第2部分:圆锥内螺纹与圆锥外螺纹》GB 7306.2的有关规定,宜采用密封胶带作为螺纹接口的密封,密封带应在阳螺纹上施加;(3)法兰连接时法兰的密封面形式和压力等级应与消防给水系统技术要求相符合;法兰类型宜根据连接形式采用平焊法兰、对焊法兰和螺纹法兰等,法兰选择应符合现行国家标准《钢制管法兰类型与参数》GB 9112、《整体钢制管法兰》GB/T 9113、《钢制对焊无缝管件》GB/T 12459和《管法兰用聚四氟乙烯包覆垫片》GB/T 13404的有关规定;(4)当热浸镀锌钢管采用法兰连接时应选用螺纹法兰,当必须焊接连接时,法兰焊接应符合现行国家标准《现场设备、工业管道焊接工程施工规范》GB 50236和《工业金属管道工程施工规范》GB 50235的有关规定;(5)球墨铸铁管承插连接时,应符合现行国家标准《给水排水管道工程施工及验收规范》GB 50268的有关规定;(6)钢丝网骨架塑料复合管施工安装时除应符合本规范的有关规定外,还应符合现行行业标准《埋地聚乙烯给水管道工程技术规程》CJJ101的有关规定;(7)管径大于DN50的管道不应使用螺纹活接头,在管道变径处应采用单体异径接头。

最新室内消防管道及设备安装工艺标准

最新室内消防管道及设备安装工艺标准

2.3.6 喷洒头安装按建筑装修图确定位置 ,吊顶龙骨安装完按吊 顶材料厚度确定喷洒头的标高。封吊顶时按喷洒头预留口位置在
顶板上开孔。
3 操作工艺
3.1 3.1 工艺流程 :
安装准备 → 干管安装→ 报警阀安装→ 立管安装→
喷洒分层干支管、消火栓及支管安装 →
3 2020 年 5 月 29 日
文档仅供参考
3.2.2 核对有关专业图纸 ,查看各种管道的坐标、标高是否有交 叉或排列位置不当 ,及时与设计人员研究解决 ,办理洽商手续。
3.2.3 检查预埋件和预留洞是否准确。
3.2.4 检查管材、管件、阀门、设备及组件等是否符合设计要求 和质量标准。
3.2.5 要安排合理的施工顺序 工。
, 避免工程交叉作业干扰
1m 左右。报警阀处地面应有排水措施 警阀组装时应按产品说明书和设计要求
,环境温度不应低 +5℃。报 ,控制阀应有启闭指示装置 ,
并使阀门工作处于常开状态。
3.5 3.5 消防喷洒和消火栓立管安装 :
3.5.1 立管暗装在竖井内时 ,在管井内预埋铁件上安装卡件固定 , 立管底部的支吊架要牢固 ,防止立管下坠。
水流指示器、消防水泵、高位水箱、水泵结合器安装→
管道试压 → 管道冲洗 → 喷洒头支管安装 (系统综合试压及冲 洗)
→节流装置安装→ 报警阀配件、消火栓配件、喷洒头安装
→系统通水试调
3.2 安装准备 :
3.2.1 认真熟悉图纸 ,根据施工方案、技术、安全交底的具体措 施选用材料 ,测量尺寸 ,绘制草图 ,预制加工。
2.1.4 喷洒头的规格、类型、动作温度应符合设计要求
,外型规
矩 ,丝扣完整 ,感温包无破碎和松动 ,易熔片无脱落和松动。有产品

室内消火栓系统安装工程施工方法

室内消火栓系统安装工程施工方法

室内消火栓系统安装工程施工方法一、自动喷水灭火系统1.施工工序2.管道支架安装管道支架制作前实施现场实地放线定水平标高、定位,先干管后支管,按顺序编号后进行支架制作,并做好支架的除锈和防腐处理后按编号入座进行安装,确保管道安装平、正、直。

3.干管安装大于等于DN100的管道,采用镀锌钢管法兰连接,小于DN100的管道采用镀锌水管丝接,法兰连接和丝接安装技术要求与消防栓系统给水管相同。

消防喷淋干管分层安装,管道不同管径连接应用镀锌异径接头,所有预留口均加好临时塞头。

4.喷头安装室外消喷接合器准备系统喷头终端 消喷主干管 消喷主泵泵房储水池消喷稳压泵(1)喷头安装的保护面积、喷头的间距及墙距、柱梁的距离均应符合设计及规范要求。

(2)安装前应核对产品型号与设计是否相符,产品合格证、说明书是否齐全,产品的温度标准是否符合设计的温度标准。

(3)密切注意装修天花的标高,当天花内至楼板净空高度超过0.8m时(含0.8m),应提出建议设计单位加装天花内上喷头,且上喷头的安装度统一为楼板底负120mm。

(4)下喷头的安装高度为喷头饰蝶紧贴天花板(±1mm),且纵、横向成一直线,喷头间距按设计要求,一般不大于3.5m。

(5)当室内走廊(或通道)需要安装喷淋头时,应在走廊(通道)中分中拉线进行安装,且与筒灯成一直线。

(6)自动喷淋管网末端必须安装泄水阀,以便调试流水开关是否动作。

当某一喷头出现问题须要更换时,绝对不能弄湿地面地毡或其它设施。

5.报警阀组安装(1)报警阀组的安装应先安装水源控制阀、报警阀,然后再进行报警阀辅助管道的连接。

水源控制阀、报警阀与配水干管的连接,应使水流方向一致。

(2)报警阀组安装的位置应符合设计要求,设在明显、易于操作的位置,距地高度宜为1米左右。

报警阀处地面应有排水措施,环境温度不应低于+5℃。

并在安装报警阀组的室内地面安装排水设施。

(3)应使报警阀前后的管道中能顺利充满水,压力波动时,水力警铃不应发生误报警。

室内消火栓设计与安装要求(完整版)

室内消火栓设计与安装要求(完整版)

设置场所1、建筑占地面积大于300㎡的厂房和仓库。

2、高层公共建筑和建筑高度大于21m的住宅建筑。

注:建筑高度不大于27m的住宅建筑,设置室内消火栓系统确有困难时,可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

3、体积大于5000m³的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑。

4、特等、甲等剧场,超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。

5、建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。

设计要求1、室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。

2、室内消火栓的配置应符合下列要求:1)应采用DN65室内消火栓,并可与消防软管卷盘或轻便水龙设置在同一箱体内。

2)应配置公称直径65有内衬里的消防水带,长度不宜超过25.0m;消防软管卷盘应配置内径不小于φ19的消防软管,其长度宜为30.0m;轻便水龙应配置公称直径25有内衬里的消防水带,长度宜为30.0m。

3)宜配置当量喷嘴直径16mm或19mm的消防水枪,但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪;消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。

3、设置室内消火栓的建筑,包括设备层在内的各层均应设置消火栓。

4、屋顶设有直升机停机坪的建筑,应在停机坪出入口处或非电器设备机房处设置消火栓,且距停机坪机位边缘的距离不应小于5.0m。

5、消防电梯前室应设置室内消火栓,并应计入消火栓使用数量。

6、室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求,但建筑高度小于或等于24.0m且体积小于或等于5000m³的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅,以及本规范表3.5.2中规定可采用1支消防水枪的场所,可采用1支消防水枪的1股充实水柱到达室内任何部位。

室内消火栓系统安装

室内消火栓系统安装

一、室内消火栓系统安装(一)安装准备1)认真熟悉经消防主管部门审批的设计施工图纸,编制施工方案,进行技术、安全交底。

2)核对有关专业图纸,查看各种管道的坐标、标高是否存在排列位置不当,及时与设计人员研究解决,办理洽商手续。

3)检查预埋件和预留洞是否准确。

4)检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。

5)要安排合理的施工顺序。

(二)干管安装1)管道在焊接前应清除接口处的浮锈、污垢及油脂。

2)不同管径的管道焊接,连接时如两管径相差不超过小管径的15%,可将大管端部缩口与小管对焊。

如果两管相差超过小管径的15%,应加工异径短管焊接。

3)管道对口焊缝上不得开口焊接支管,焊口不得安装在支架位置上。

4)管道穿墙处不得有接口(丝接或焊接)管道穿过伸缩缝处应有防冻措施。

5)碳素钢管开口焊接时要错开焊缝,并使焊缝朝向易观察和维修的方向上。

6)管道焊接时先点焊三点以上,然后检查预留口位置、方向、变径等无误后,找直、找正,再焊接,紧固卡件、拆掉临时固定件。

(三)立管安装1)立管暗装在竖井内时,在管井内预埋铁件上安装卡件固定,立管底部的支、吊架要牢固,防止立管下坠。

2)立管明装时每层楼板要预留孔洞,立管可随结构穿入,以减少立管接口。

(四)消火栓及支管安装1)消火栓箱体要符合设计要求(其材质有木、铁和铝合金等),栓阀有单出口和双出口两种。

产品均应有消防部门的制造许可证及合格证方可使用。

2)消火栓支管要以栓阀的坐标、标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好,栓阀侧装在箱内时应在箱门开启的一侧,箱门开启应灵活。

3)消火栓箱体安装在轻质隔墙上时,应有加固措施。

(五)消防水泵、高位水箱和水泵结合器安装1)消防水泵安装:水泵的规格型号应符合设计要求,水泵应采用自灌式吸水,水泵基础按设计图纸施工,吸水管应加减振接头。

加压泵可不设减振装置,但恒压泵应加减振装置,进出水口加防噪声设施,水泵出口宜加缓闭式逆止阀。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

新建铁路广州枢纽佛山西站及相关工程
室内消防管道及消火栓安装分项工程质量技术交底卡
GD2301003
确认其主体和零配件无任何缺损、锈蚀等情况,各种技术文件齐全后方可安装。

3、主要机具
滚槽机,切断机,套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。

套丝板,管钳,台钳,压力钳,链钳,手锤,钢锯,扳手,射钉枪,倒链,电气焊等工具。

钢卷尺,平尺,角尺,游标卡尺,线坠,水平尺等量具。

二、质量要求
1、建筑物内设消防软管卷盘,利用室外生活给水管网压力直供。

消防软管卷盘参国标图集04S202选用,含铝合金箱体及门、DN25全铜截止阀1个、软管长度30m的消防软管卷盘一套(承压1.0MPa,带当量喷嘴直径不小于6mm的水枪)。

消防软管卷盘箱按建筑物每层均有一股水柱保护布置,由生活给水管引出一路DN50供水支管(支管上设置水平直通压力型真空破坏器),室内管网成枝状布置。

消防软管卷盘箱嵌墙安装,箱底距当层地面1m。

2、消防软管卷盘供水管(真空破坏器下游管段)采用热浸镀锌钢管,螺纹连接,承压1.0MPa;
3、、管道安装过程中,如遇有与其他管道或梁柱相碰的,可根据现场情况作适当调整。

原则是有压让无压,小管让大管,管道施工应严格遵守有关给排水施工验收规范。

4、管道支吊架宜生根于梁柱侧面上,一般采用膨胀螺栓紧固,对承重大的吊架则应采用梁柱预埋钢板,拉杆螺栓焊接;砖墙上为钢托架安装,土建施工时,要做好预埋件的配合工作;大管径水管则应用角钢紧固于梁上,再做吊托架安装。

具体参照相关的国家标准图集进行,特殊的支架或吊架由安装单位现场确定。

5、管道安装完毕后,应进行管网冲洗,并按国家规范进行水压试验。

6、采暖、通风、空调、消防、给排水系统中管道穿墙、楼板及防火分区处的缝隙采用不燃材料封堵。

7、、除图中特殊注明外,本设计图中所注标高为:给水管以管中心计,排水管以管内底计;标高
为米,其余为毫米。

室内外高差为0.3m。

8、质量标准
主控项目
1、室内消火栓系统安装完成后应取屋顶层(或水箱间内)试验消火栓和首层取二处消火栓做试射试验,达到设计要求为合格。

检验方法:实地试射检查。

一般项目
1、安装消火栓水龙带,水龙带与水枪和快速接头绑扎好后,应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。

检验方法:观察检查。

2、箱式消火栓的安装应符合下列规定:
专业技术负责人:交底人:接受人:
班组交底签字表。

相关文档
最新文档
