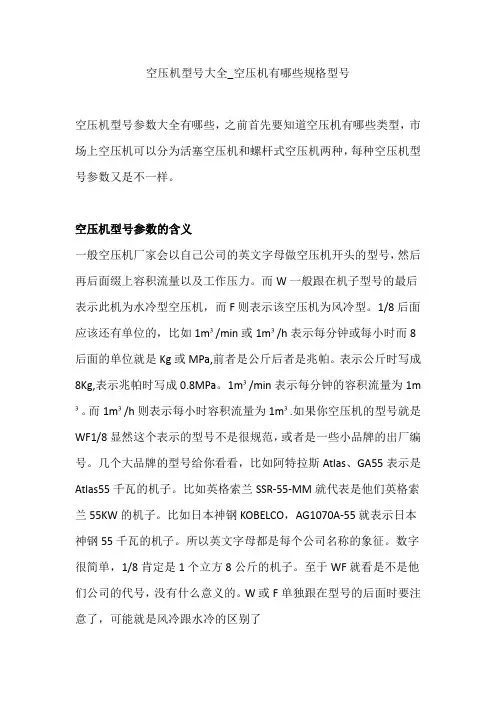

空压机型号大全-空压机有哪些规格型号
空压机型号大全_空压机有哪些规格型号空压机型号参数大全有哪些，之前首先要知道空压机有哪些类型，市场上空压机可以分为活塞空压机和螺杆式空压机两种，每种空压机型号参数又是不一样。
空压机型号参数的含义一般空压机厂家会以自己公司的英文字母做空压机开头的型号，然后再后面缀上容积流量以及工作压力。
而W一般跟在机子型号的最后表示此机为水冷型空压机，而F则表示该空压机为风冷型。
1/8后面应该还有单位的，比如1m³/min或1m³/h表示每分钟或每小时而8后面的单位就是Kg或MPa,前者是公斤后者是兆帕。
表示公斤时写成8Kg,表示兆帕时写成0.8MPa。
1m³/min表示每分钟的容积流量为1m ³。
而1m³/h则表示每小时容积流量为1m³.如果你空压机的型号就是WF1/8显然这个表示的型号不是很规范，或者是一些小品牌的出厂编号。
几个大品牌的型号给你看看，比如阿特拉斯Atlas、GA55表示是Atlas55千瓦的机子。
比如英格索兰SSR-55-MM就代表是他们英格索兰55KW的机子。
比如日本神钢KOBELCO，AG1070A-55就表示日本神钢55千瓦的机子。
所以英文字母都是每个公司名称的象征。
数字很简单，1/8肯定是1个立方8公斤的机子。
至于WF就看是不是他们公司的代号，没有什么意义的。
W或F单独跟在型号的后面时要注意了，可能就是风冷跟水冷的区别了1、活塞式空压机——FG系列微油风冷往复空压机的部分技术参数2、螺杆式空压机——SA55-200系列微油螺杆式空压机的部分技术参数3、变频式空压机——SAV系列变频微油螺杆式空压机部分技术参数4、无油式空压机ZW系列无油螺杆空压机部分技术参数5、移动式空压机——SGP系列电移动螺杆空压机部分技术参数6、空压机后处理——高（常）温水冷型冷干机部分技术参数空压机服务体系完善的，规格型号多种多样，更多优质相互一直在不断研发中，本身就属压缩空气净化系统，在研究、制造过程中，特别注重于高效、节能、低噪声。
空压机选型计算
宏达煤矿空压机选型计算与设计第一节空压机的选型计算一、压缩机供气量A、按最大班下井人数计算风量，最大班下井人数60人，供气量依据《六大系统规范》中急救袋供气量每人不得少于0.3m3/min计算,总供气量:Q=0.3×60=18m3/minB、按风动工具计算：该矿现在正在进行600kt/a的改扩建工程设计，预计明年即可完成立项批复前期准备工作，为避免重复投资，井下每班同时使用的风动工具选为MFC-1094/2465单体锚杆钻机4台或PZ-5B型混凝土喷射机一台；Q=a1a2Y∑n i q i K i=1.2×1.2×1.09×4×3.1×1=19.5(m3/min)式中:a1—沿管路全长的漏风系数；a2—风动工具磨损后耗气量增加的系数;Y—海拔高度修正系数;n i—风动工具同时使用台数;q i—每台风动工具的耗气量,(单台MFC风动单体锚杆钻机:空气消耗量为3.1 m3/min,工作压力为0.4～0.7MPa;单台PZ-5B型混凝土喷射机:空气消耗量为7～8 m3/min,工作压力为0.2～0.4 MPa;锚杆钻机和混凝土喷射机两者不同时工作,取两者中较大值);K i—同型号风动工具的同时工作系数;二、压缩机必须的出口压力A.根据压风自救装置系统，压机源压力为0.3～0.7MPa，设计取0.4MPa计算：P=P P+ΔP i+0.1=0.4+0.04×3.2+0.1=0.63MP a式中:P—压缩机必须的出口压力,MPa;P P—压气源压力, MPa;ΔP i—最远一路管道各段损失之和,可按每km管长压力损失0.03～0.06 MPa计算,本设计取0.04MPa,最远一路管长取3200m.0.1—考虑橡胶管、管子连接不良及旧管内粗糙度增加的压力损失，一般软管长度不超过15m。
B、按井下用风设备计算出口压力：P=P P+ΔP i+0.1=0.5+0.04×3.2+0.1=0.728MP a三、压缩机的选型根据计算，选用双螺杆空气压缩机2台，并留有一台压缩机的备用位置，额定排气量20m3/min，额定排气压力0. 8MP a配用电机功率110kW，外形尺寸2540×1640×1860mm，重量3800kg。
空压机选型主要计算公式及定律
空压机选型主要计算公式及定律1.波义目定律：假设温度不变则某一定量气体的体积与绝对压力成反比。
V1/V2=P2/P12.查理定律：假设压力不变，则气体体积与绝对温度成正比。
V1/V2=T1/T23.博伊尔－查理定律(P1V1)/T1=(T2V2)/T2P：气体绝对压力V：气体体积T：气体绝对温度4.排气温度计算公式T2=T1×r(K-1/K)T1=进气绝对温度T2=排气绝对温度r=压缩比(P2/P)P1=进气绝对压力P2=排气绝对压力K=Cp/Cv 值空气时K 为1.4(热容比/空气之断热指数)5.吸入状态风量的计算(即Nm3/min 换算为m3/min)Nm3/min：是在0℃，1.033kg/c ㎡absg 状态下之干燥空气量V1=P0/(P1-Φ1·PD)(T1/T0)×V0(Nm3/hr dry)V0=0℃，1.033kg/c ㎡abs，标准状态之干燥机空气量(Nm3/min dry)Φa=大气相对湿度ta=大气空气温度(℃)T0=273(°K)P0=1.033(kg/c ㎡abs)T1=吸入温度=273＋t(°K)V1=装机所在地吸入状态所需之风量(m3/hr)P1：吸入压力=大气压力Pa－吸入管道压降P1 △=1.033kg/c㎡abs-0.033kg/c ㎡=1.000kg/c ㎡absφ1=吸入状态空气相对湿度=φa×(P1/P0)=0.968φaPD=吸入温度的饱和蒸气压kg/c ㎡Gabs(查表)=查表为mmHg 换算为kg/c ㎡abs 1kg/c ㎡=0.7355mHg例题: V0=2000Nm3/hr ta=20 φa=80%℃则V1=1.033/(1-0.968×0.8×0.024)×﹝(273+20)/273﹞×2000=22206.理论马力计算A 单段式HP/Qm3/min=﹝(P/0.45625)×K/(K-1)﹞×﹝(P2/P1)(K-1)/K-1﹞B 双段式以上HP/Qm3/min=﹝(P/0.45625)×nK/(K-1)﹞×﹝(P2/P1)(K-1)/nK-1﹞P1=吸入绝对压力(kg/c ㎡Gabs)P2=排气绝对压力(kg/c ㎡Gabs)K =Cp/Cv 值空气时K 为1.4n =压缩段数HP=理论马力HPQ=实际排气量m3/min7.理论功率计算单段式KW=(P1V/0.612)×K/(K-1)×﹝(P2/P1)(K-1)/K-1﹞双段式以上KW=(P1V/0.612)×nK/(K-1)×﹝(P2/P1)(K-1)/nK-1﹞P1=吸入绝对压力(kg/c ㎡Gabs)P2=排气绝对压力(kg/c ㎡Gabs)K =Cp/Cv 值空气时K 为1.4n =压缩段数KW=理论功率V=实际排气量m3/min8.活塞式空压机改变风量之马达皮带轮直径及马力之修正Dm=Ds×(Qm/Qs)Ds=马达皮带轮标准尺寸(mm)Qs=标准实际排气量(m3/min)Qm=拟要求之排气量(m3/min)Dm=拟修改之马达皮带轮直径(mm)例题：本公司YM-18 型空压机之马达皮带轮之标准为440mm，实际排气量为7.56m3/min，今假设客户要求提高风量至8.7m3/min，应将马达皮带轮如何修改？解：已知Ds=400mm，Qs=7.56 m3/min，Qm=8.7 m3/min。

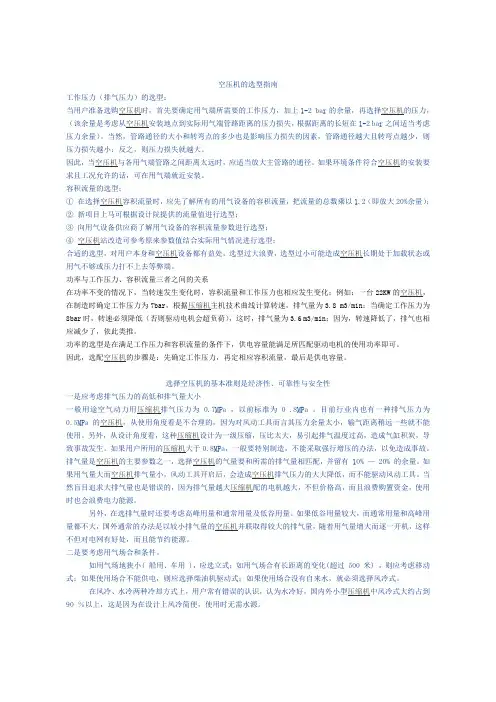

空压机选型
空压机的选型指南工作压力（排气压力）的选型：当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。
容积流量的选型：①在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；②新项目上马可根据设计院提供的流量值进行选型；③向用气设备供应商了解用气设备的容积流量参数进行选型；④空压机站改造可参考原来参数值结合实际用气情况进行选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。
功率与工作压力、容积流量三者之间的关系在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化；例如：一台22KW的空压机，在制造时确定工作压力为7bar，根据压缩机主机技术曲线计算转速，排气量为3.8 m3/min；当确定工作压力为8bar时，转速必须降低（否则驱动电机会超负荷），这时，排气量为3.6 m3/min；因为，转速降低了，排气也相应减少了，依此类推。
功率的选型是在满足工作压力和容积流量的条件下，供电容量能满足所匹配驱动电机的使用功率即可。
因此，选配空压机的步骤是：先确定工作压力，再定相应容积流量，最后是供电容量。
选择空压机的基本准则是经济性、可靠性与安全性一是应考虑排气压力的高低和排气量大小一般用途空气动力用压缩机排气压力为 0.7MPa ，以前标准为 0 .8MPa 。
空压机的选型
空压机的名词术语螺杆式空气压缩机空压机的全称是空气压缩机；一台根据双螺杆（也称阴阳转子）转动使气体产生容积变化的工作原理设计的机器，它能把自然空气吸入再经过内部几道过程完成工作，最终排出满足压力要求的压缩空气，此机器谓螺杆式空气压缩机。
空压机的工作压力压力单位的表示形式很多，这里主要介绍螺杆式空气压缩机常用的压力表示单位；1.工作压力，国内用户常称排气压力。
工作压力是指空压机排出气体的最高压力；2.常用的工作压力单位为：bar或Mpa ，1 bar = 0.1 Mpa ；3.一般性，用户通常把压力单位称为:Kg（公斤），1 bar = 1 Kg。
空压机的容积流量①容积流量，国内用户常称排气量。
容积流量是指在所要求的排气压力下，空压机单位时间内排出的气体容积，折算到进气状态的量。
②容积流量单位为：m3/min（立方/分钟）或L/ min（升/分钟），1m3（立方）= 1000L（升）；③一般性，常用的流量单位为：m3/min（立方/分钟）；④容积流量在我国又被称为排气量或铭牌流量。
空压机的功率①一般性，空压机的功率是指所匹配的驱动电机或柴油机的铭牌功率；②功率的单位为：KW（千瓦）或HP（匹/马力），1KW ≈ 1.333HP 。
空压机的选型指南工作压力（排气压力）的选型：当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。
容积流量的选型：①在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；②新项目上马可根据设计院提供的流量值进行选型；③向用气设备供应商了解用气设备的容积流量参数进行选型；④空压机站改造可参考原来参数值结合实际用气情况进行选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。
【空压机选型】用气量确定的算法，这个值得收藏
【空压机选型】用气量确定的算法，这个值得收藏标题：空压机用气量的确定编辑：技术组归纳整理来源：网络确定一个新厂的压缩空气要求的传统方法是将所有用气设备的用气量（m3/min）加起来，再考虑增加一个安全、泄漏和发展系数。
在一个现有工厂里，你只要作一些简单的测试便可知道压缩空气供给量是否足够。
如不能，则可估算出还需增加多少。
举例说明：一般工业上空气压缩机的输出压力为0.69MPa(G)，而送到设备使用点的压力至少0.62MPa。
这说明我们所用的典型空气压缩机有0.69MPa(G)的卸载压力和0.62MPa(G)的筒体加载压力或叫系统压力。
有了这些数字（或某一系统的卸载和加载值）我们便可确定。
（1）测试法——检查现有空气压缩机气量定时泵气试验是一种比较容易精确的检查现有空气压缩机气量或输出的方法，这将有助于判断压缩空气的短缺不是由于机器的磨损或故障所造成的。
下面是进行定时泵气试验的程序：A．储气罐容积，立方米B．压缩机储气罐之间管道的容积立方米C．（A和B）总容积，立方米D．压缩机全载运行E．关闭储气罐与工厂空气系统之间的气阀F．储气罐放气，将压力降至0.48MPa(G)G．很快关闭放气阀H．储气罐泵气至0.69MPa(G)所需要的时间（秒）现在你已有了确定现有压缩机实际气量所需要的数据，公式是：C=V(P2-P1)60/(T)Pa公式中:C=压缩机排气量，m3/minV=储气罐和管道容积，m3 （C项）P2=最终卸载压力，MPa(A)（H项＋Pa）P1=最初压力，MPa(A) （F项＋Pa）Pa=大气压力，MPa(A)（海平面上为0.1MPa）T= 时间，s如果试验数据的计算结果与你厂空气压缩机的额定气量接近，你可以较为肯定，你厂空气系统的负荷太高，从而需要增加供气量。
(2)估算法——确定用气量V=V现有设备用气量＋V后处理设备用气量＋V泄漏量＋V储备量(3)确定所需的增加压缩空气根据将系统压力提高到所需要压力的空气量，就能确定需要增加的压缩空气供气量:需要的m3/min=现有的m3/min(P2/P1)式中，需要的m3/min=需要的压缩空气供气量现有的m3/min=现有的压缩空气供气量P2=需要的系统压力，MPa(A)P1=现有的系统压力，MPa(A)需增加的m3/min=需要的m3/min－现有的m3/min结果就告诉你为满足现有的用气需求所要增加多少气量。
医用空压机选型标准
医用空压机选型标准压缩空气质量等级的选择应用范围和元件类型是选择等级的主要依据，而最终选择按二者之中各项最严格的确定。
如动力缸（3，3，5）在用于食品加工（2，6，1）的情况下，所要求的压缩空气质量等级应为2，3，1。
对于要求高于1级的某些应用场合可另行考虑。
另外要主义环境条件对选择有影响。
空压机技术选型步骤一、用气量的确定①在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；②新项目上马可根据设计院提供的流量值进行选型；③向用气设备供应商了解用气设备的容积流量参数进行选型；④空压机站改造可参考原来参数值结合实际用气情况进行选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。
二、用气压力的选择当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。
压力越高，耗电越大。
须考虑配管管径大小及长度所造成之压力降，加上使用压力既为最下限之压力。
三、压缩空气的用途了解压缩空气的用途有利于厂家提供更可靠的方案运用行业用气设备用气特点（间断与不间断用气）四、空气质量的要求含水量含油量含固体量温度五、可批配的后处理设备与节能产品冷干机吸附式干燥机精密过滤器、自动排水器余热回收热水机变频节能改造六、技术选型小结如一家纺织厂喷气机上使用压缩空压，实际用气压力5bar，需10m3/min，机房离最远一台机组管道长度一百米。
空压机选型原则步骤及注意事项
空压机选型原则步骤及注意事项1、确定空压机工作压力空压机选型时，首先要确定用气端所需要的工作压力，加上1-2bar 的余量，再选择空压机的压力，当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。
2、确定空压机相应容积流量1.空压机选型时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2；2.向用气设备供应商了解用气设备的容积流量参数进行空压机选型；3.空压机站改造可参考原来参数值结合实际用气情况进行选型。
3、确定空压机供电容量在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化，转速降低了，排气也相应减少了，依此类推。
空压机选型功率是在满足工作压力和容积流量的条件下，供电容量能满足所匹配驱动电机的使用功率即可。
空压机选型注意以下这些问题：1、考虑排气压力的高低和排气量的大小根据国家标准一般用途空气动力用压缩机其排气压力为0.7MPa（7个大气压），老标准为0.8MPa（即8个大气压）。
因为风动工具和风力机械其设计工作压力为0.4Mpa，因此空压机这一工作压力完全能满足要求。
如果用户所用的压缩机大于0.8MPa一般要特种制作，不能采取强行增压的办法以免造成事故。
排气量的大小也是空压机的主要参数之一，选择空压机的气量要和自己所需的排气量相匹配，并留有10%的余量。
如果用气量大而空压机排气量小，风动工具一开动，会造成空压机排气压力的大大降低，而不能驱动风动工具。
当然盲目追求大排气量也是错误的，因为排气量越大压缩机配的电机越大，不但价格高，而且浪费购置资金，使用时也会浪费电力能源。
另外在选排气量时还要考虑高峰用量和通常用量及低谷用量。
通常的办法是以较小排气量的空压机并联取得较大的排气量，随着用气量的增大，而逐一开机，这样不但对电网有好处，而且能节约能源（用几台开几台），并有备机,不会因一台机器的故障而造成全线停产。
空压机的选型
气动砂轮型号:FA-6C (砂轮直径为180)一、例如:一台砂轮直径为180的砂轮机,它的耗气量为0.4-0.5立方/分钟,那空压机排气量应选择0.4立方/分钟.假如10台砂轮直径为180的砂轮机同时用的话,那么空压机的排气量应选择4-5立方/分钟即UD30A-8因此选择空压机的排器量可以参考以下几种方案:(前提是等离子切割机和喷砂的用气量很小)第一种方案:采用UD37A-7 排气量是6.6立方/分钟，压力是7bar, 功率是37KW第二种方案:采用UD30A-8 排气量是5 立方/分钟, 压力是8bar, 功率是30KWUD22A-8 排气量是3.4 立方/分钟, 压力是8bar, 功率是22KW第三种方案:采用UD30A-8 排气量是5 立方/分钟, 压力是8bar, 功率是30KW我建议贵公司采用第二种方案这样可以满足多台气动砂轮机的同时使用,由于多台气动砂轮机同时使用的可能性很小在平时开一台机器就可以,另外一台作为备用机,在用气量很大的情况下开两台.另外等离子切割机的耗气量是在0.6立方/分钟左右.二、空压机管路连接1.螺杆式空压机2.储气管3.T级过滤器4.分冷式标准型冷冻式干燥机5.A级过滤器6. H级过滤器三、上海优耐特斯压缩机比同类产品更加优异的性能和可靠性1.优耐特斯空压机电脑控制器有电流显示与智能控制系统:加载、卸载、电流显示、风机电流显示和电流保护功能。
（同类产品基本没有上述功能）2.优耐特斯空压机采用直径较大的转子以较低的转速运行降低了机组的运行噪声，而大多生产厂家采用较小转子靠增速齿轮来提高产气量。
3.优耐特斯空压机加大冷却系统：避免46度以下的高温停机（同类产品为40度）。
4.主机三道轴封设计（同类产品为一道轴封设计）避免了主轴的泄露和渗油。
5.电机防护等级为IP55级，特配SKF轴承。
6.空压机通过可调装置自动调节排气压力使空载压力为 1.5bar，同类产品空载压力为4.5bar，大大降低了空载功率，相比节能达到24%。
空压机的选型指南
空压机的选型指南工作压力（排气压力）的选型当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当压缩主管路的通径。
如果环境条件合乎空压机的加装建议且工况容许的话，会在用气端就近加装。
容积流量的选型①在挑选空压机容积流量时，应先介绍所有的用气设备的容积流量，把流量的总数除以1.2（即为压缩20%余量）；②新项目上马可根据设计院提供的流量值进行选型；③向用气设备供应商介绍用气设备的容积流量参数展开选型；④空压机东站改建可以参照原来参数值结合实际用气情况展开选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。
功率与工作压力、容积流量三者之间的关系在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化；例如：故障的推论与确定方法1、检查连杆瓦、连杆衬套、主轴瓦是否磨损、拉伤或烧损，连杆螺栓是否松动，检查空压机主油道是否畅通；建议更换磨损严重或拉伤的轴瓦、衬套、主轴瓦，拧紧连杆螺栓(扭力标准35-40n.m)，用压缩空油孔对准空压机进油孔；气疏通主油道。
重新装配时，应注意主轴轴承。
2、检查主、被动皮带轮槽型与否一致，不一致恳请更改，并调整皮带松紧度(用拇指甩下皮带，甩下皮带距离以10毫米为宜)。
3、检查润滑油进油压力、机油管路是否破损、堵塞，压力不足应立即调整、清理、更换失效管路；检查润滑油的油质及杂质含量，与使用标准比较，超标时应立即更换；检查空压机是否供油，若无供油应立即进行全面检查。
空压机选型指南
空压机的选型指南工作压力（排气压力）的选型当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。
容积流量的选型① 在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；② 新项目上马可根据设计院提供的流量值进行选型；③ 向用气设备供应商了解用气设备的容积流量参数进行选型；④ 空压机站改造可参考原来参数值结合实际用气情况进行选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。
功率与工作压力、容积流量三者之间的关系在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化；例如：一台22KW的空压机，在制造时确定工作压力为7bar，根据压缩机主机技术曲线计算转速，排气量为3.8 m3/min；当确定工作压力为8bar时，转速必须降低（否则驱动电机会超负荷），这时，排气量为3.6 m3/min；因为，转速降低了，排气也相应减少了，依此类推。
功率的选型是在满足工作压力和容积流量的条件下，供电容量能满足所匹配驱动电机的使用功率即可。
因此，选配空压机的步骤是：先确定工作压力，再定相应容积流量，最后是供电容量。
空压机异响故障现象1、金属撞击声；2、均匀的敲击声；3、摩擦啸叫声。
故障原因1、连杆瓦磨损严重，连杆螺栓松动，连杆衬套磨损严重，主轴磨损严重或损坏产生撞击声；（）2、皮带过松，主、被动皮带槽型不符造成打滑产生啸叫；3、空压机运行后没有立即供油，金属干摩擦产生啸叫；4、固定螺栓松动；5、紧固齿轮螺母松动，造成齿隙过大产生敲击声；6、活塞顶有异物。
空气压缩机设备选型能力核算
空气压缩机设备选型能力核算空气压缩机设备选型能力核算一、计算依据根据国家煤矿安全监察局安监总煤装[2010]146号文件精神，要求“煤矿和非煤矿山要制定和实施生产技术装备标准，安装监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统等技术装备，并于3年之内完成”的要求。
压风管路通过主斜井送至井下。
最大班下井人数73人，其中回采工作面34人，每个掘进工作面14人。
现根据国家安监总局、国家煤监局2007年8月9日颁发安监总煤行[2007]第167号文件，按用于灾害防治时，最大班下井总人数每人0.3m3/min计算确定压风系统供风量。
矿井风动设备配备见表7-4-1。
表7-4-1 风动工具配备表名称及型号技术参数台数压力耗风量湿式混凝土喷射机ZP-Ⅱ0.5MPa 5～8m3/min 1 风镐G10 0.5MPa 1.2m3 /min 2 气动锚杆钻机MFC-1218/2962 0.5MPa 2.8m3 /min 2 凿岩机ZY24 0.5MPa 2.8m3 /min 2风煤钻ZQS-20 0.5MPa 1.2m3 /min 3二、空气压缩机选型1.压缩机必须的供气量（1）风动工具所需压缩机必须的供气量Q=a 1a 2γΣq i n i k i =32.72m 3/min式中： a 1——沿管路全长的漏气系数，a 1=1.2；a 2——机械磨损耗气量增加系数，取1.15；γ——海拔高度修正系数，a 3=1.01；q i ——每台风动工具的耗气量，ZP-Ⅱ型混凝土喷射机耗风量8m 3/min ，G10型风镐耗风量1.2m 3/min ，MFC-1218/2962型气动锚杆钻机耗风量2.8m 3/min ，ZY24型凿岩机耗风量2.8m 3/min ，ZQS-20型风煤钻耗风量1.2m 3/min ；n i ——用气量最大班次内，同型号风动机具的台数，ZP-Ⅱ型混凝土喷射机1台，G10型风镐2台，MFC-1218/2962型气动锚杆钻机2台，ZY24型凿岩机2台，ZQS-20型风煤钻3台；k i ——同型号风动机具的同时工作系数，ZP-Ⅱ型混凝土喷射机取1，G10型风镐取0.90，MFC-1218/2962型气动锚杆钻机取0.9，ZY24型凿岩机取0.90，ZQS-20型风煤钻取0.90。
空压机的选型指南
空压机的选型指南工作压力（排气压力）的选型当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。
容积流量的选型① 在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；② 新项目上马可根据设计院提供的流量值进行选型；③ 向用气设备供应商了解用气设备的容积流量参数进行选型；④ 空压机站改造可参考原来参数值结合实际用气情况进行选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。
功率与工作压力、容积流量三者之间的关系在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化；例如：故障的判断与排除方法1、检查连杆瓦、连杆衬套、主轴瓦是否磨损、拉伤或烧损，连杆螺栓是否松动，检查空压机主油道是否畅通；建议更换磨损严重或拉伤的轴瓦、衬套、主轴瓦，拧紧连杆螺栓(扭力标准35-40N.m)，用压缩空油孔对准空压机进油孔；气疏通主油道。
重新装配时，应注意主轴轴承。
2、检查主、被动皮带轮槽型是否一致，不一致请更换，并调整皮带松紧度(用拇指压下皮带，压下皮带距离以10毫米为宜)。
3、检查润滑油进油压力、机油管路是否破损、堵塞，压力不足应立即调整、清理、更换失效管路；检查润滑油的油质及杂质含量，与使用标准比较，超标时应立即更换；检查空压机是否供油，若无供油应立即进行全面检查。
空压机选型与配置
空压机选型与配置1 功率与工作压力、容积流量三者之间的关系在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化；例如：一台22KW的空压机，在制造时确定工作压力为7bar，根据压缩机主机技术曲线计算转速，排气量为3.8 m3/min；当确定工作压力为8bar时，转速必须降低（否则驱动电机会超负荷），这时，排气量为3.6 m3/min；因为，转速降低了，排气也相应减少了，依此类推。
功率的选型是在满足工作压力和容积流量的条件下，供电容量能满足所匹配驱动电机的使用功率即可。
因此，选配空压机的步骤是：先确定工作压力，再定相应容积流量，最后是供电容量。
2 容积流量的选型：①在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；②新项目上马可根据设计院提供的流量值进行选型；③向用气设备供应商了解用气设备的容积流量参数进行选型；④空压机站改造可参考原来参数值结合实际用气情况进行选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。
3 工作压力（排气压力）的选型：当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。
4 空压机的功率①一般性，空压机的功率是指所匹配的驱动电机或柴油机的铭牌功率；②功率的单位为：KW（千瓦）或HP（匹/马力），1KW ≈ 1.333HP 。
空压机选型与配置
空压机选型与配置1 功率与工作压力、容积流量三者之间的关系在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化；例如：一台22KW的空压机，在制造时确定工作压力为7bar，根据压缩机主机技术曲线计算转速，排气量为3.8 m3/min；当确定工作压力为8bar时，转速必须降低（否则驱动电机会超负荷），这时，排气量为3.6 m3/min；因为，转速降低了，排气也相应减少了，依此类推。
功率的选型是在满足工作压力和容积流量的条件下，供电容量能满足所匹配驱动电机的使用功率即可。
因此，选配空压机的步骤是：先确定工作压力，再定相应容积流量，最后是供电容量。
2 容积流量的选型：①在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；②新项目上马可根据设计院提供的流量值进行选型；③向用气设备供应商了解用气设备的容积流量参数进行选型；④空压机站改造可参考原来参数值结合实际用气情况进行选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。
3 工作压力（排气压力）的选型：当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。
4 空压机的功率①一般性，空压机的功率是指所匹配的驱动电机或柴油机的铭牌功率；②功率的单位为：KW（千瓦）或HP（匹/马力），1KW ≈ 1.333HP 。
空压机冷却塔选型计算方法
空压机冷却塔选型计算方法为空压机选择冷却塔至少需要知道两个参数： 自由排气量m 3 /min 排气压力Pa空压机从机械能或电能转变为热量分两个过程： 1、 气体压缩。
该过程属于绝热过程，计算公式为：12211K KP T T P -⎛⎫= ⎪⎝⎭式中：T 2——压缩后空气的绝对温度K T 1——压缩前空气的绝对温度KP 2——压缩后哦那个气的压力（排气压力）Pa P 1——压缩前空气的压力Pa K ——空气的绝热指数，K=1.42、压缩后空气散热属于等压过程，计算公式为：()20p Q VC t t ρ=-式中：Q ——压缩空气冷却过程中的散热量KJ ρ——吸入空气的密度Kg/m 3 ，取1.237Kg/ m 3 V ——吸入空气的体积（自由排气量）m 3C p ——空气的定压比热，取C p ＝1.005KJ/(Kg ℃)t 2——冷却前空气温度（上式计算得出的T 2－273）℃ t 0——冷却后空气温度（比环境温度高10℃）注意：计算出来的Q 是每分钟的散热量（因为V 为每分钟的吸入体积），Q×60才是每小时的散热量。
知道空压机的散热量了，要计算冷却塔的水流量就简单了。
一般冷却塔设计的水温降为5℃，根据Q=CMΔt 可计算出流量m 来。
例如：一台自由排气量为45m 3 /min ，排气压力为7.5×105 Pa 的空压机，环境温度20℃，大气压强为9.8×104 Pa 。
根据计算可得出空气压缩后的温度为265℃，每小时冷却散热量为788800KJ 。
根据Q=CMΔt ，可计算出m ＝Q/(CΔt)=788800/(4.2×5)＝37562Kg 。
也就相当于每小时38吨的冷却水就能完全带走空压机产生的热量。
这个数值稍微放大点余量，选型50吨的冷却塔就足够了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十四章 空压机的选型计算
一 、学习目的和要求
通过本章学习，了解空压机的选型计算方法。
二、重点与难点
（1）空压机的选型计算； （2）空压机的选型计算。
三、课程内容
一、设备选择的原则与要求
选择矿山压缩设备设备的原则是，必须保证能在整个矿井服务期限内，在用气量最多、输送距离最远的情况下，供给足够数量和压力的压缩空气，同时应该经济合理。
1．选型设计时必须的资料
(1)风动工具的台数、型号、使用地点和距离； (2)巷道开拓系统图和地面工业广场布置图； (3)井口及各开采水平标高，最远采区的距离； (4)矿井年产量和服务年限。
2．选型设计的主要任务
(1)选择空压机的型式和确定所需的台数； (2)选择电动机、电控设备和附属装置； (3)确定压气管道；
(4)提出主要技术经济指标；
(5)绘制空压机站的布置图和管道布置图。
二、选型设计的步骤和方法 1．确定空压机站必须的供气量
空压机站必须的供气量由风动工具的耗气量决定的。
常用风动工具的耗气量如表1所列，但在风动工具日久磨损后，耗气量将会有所增加，同时风动工具一般都是间歇性工作，因此在确定风动工具的总耗气量时，必须考虑到各种风动工具的间歇工作使总耗气量减少以及沿途泄漏使总耗气量增加等因素。
表1 煤矿常用风动工具型号规格表
空压机站必须的供气量可按下式计算
i i i K q n a a a Q ∑=321 公式1
式中：Q ——空压机站的供气量，/min m 3。
1a ——沿管路全长的漏风系数。
它与管路的连接方法、接头数量、衬垫种类、
管道直径和管内压力大小有关。
在设计时，一般依管路的长度进行估算。
1a 的值可按表2选取；
2a ——机械磨损使压气消耗量增加的系数。
对于风钻或风镐，2a =1.15；对于其它风动
机械，2a =1.1 ；
3a ——海拔高度修正系数，其值见表3；
n i ——同型号风动工具的同时使用台数； q i ——每台风动工具的耗气量，
k i ——同型号风动工具的同时使用系数，其值见表4。
2．估算空压机必须的出口压力
空压机的出口压力，除了应保证工作地点的压力比风动工具的工作压力大9.81×105Pa 外，尚需考虑管路的最大压力损失i p ∑∆。
因此，空压机必须的出口压力应按下式计算
510981.0⨯+∑∆+=i g p p p 公式2
式中：p ——空压机的出口压力，Pa ； p g ——风动工具的工作压力，Pa ；
i p ∑∆——压气管路中，最远一趟管路的压力损失之和，可按每公里管路损失(0.3
~0.6)×105Pa进行估算；
0.981×105——考虑到橡胶软管、旧管和上下山的影响而增加的压力值，Pa。
3．确定空压机的型式和台数
空压机站一般设于地面，站内空压机的台数一般不超过5台。
在低沼气矿井中，送气距离较远时，也可在井下主要运输巷道附近新鲜风流通过的地方，设置空压机站，每台空压机能力一般不大于20m3/min ，数量一般不超过3台，空压机和储气罐必须分别装设在两个铜室内。
为便于维修和管理，应尽可能选用相同的产品。
备用空压机一般为一台，备用风量为总风量的20~50%。
根据计算的空压机站必须的排气量Q和出口压力p，从空压机技术规格表4中选取空压机。
