交流发电机的结构与工作原理教案.docx

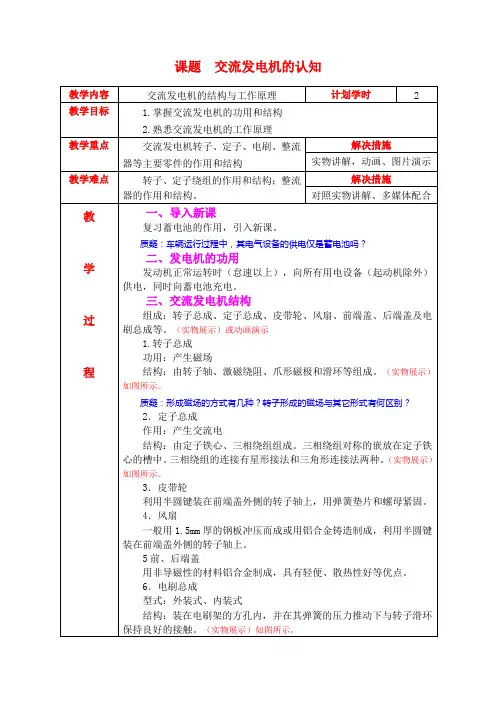

发电机教案
课题交流发电机的认知两个电刷接线柱分为“B、F”接线柱或“F1、F2”接线柱。
质疑：电刷磨损变短，会使其与滑环的接触不良。
发电机性能是否变差？四、整流器作用：将交流发电机产生的三相交流电变成直流电输出；阻止蓄电池电流向发电机倒流。
（1）正极管中心引线为正极，外壳为负极，在管壳低部一般标有红色标记。
（实物演示）（2）负极管负极管中心引线为负极，外壳为正极，在管壳底部一般标有黑色标记。
（实物演示）五、交流发电机的工作原理1.交流电动势的产生当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N极和S极。
当转子旋转时，磁通交替地在定子绕组中变化.绕组中便产生交变的感应电动势。
（动画演示）2.电动势有效值的表示三相绕组中每相电动势有效值的表示为：K -绕组系数(和发电机定子绕组的绕线方式有关 )N-每相绕组的匝数（单位：匝）ｆ-频率（单位：Hz）Φ-每极磁通（单位：Wb）Ce-电机结构常数EΦ-相电动势小结：当交流发电机结构一定时（结构常数Ce 不变），相电动势EΦ和发电机转速、磁通成正比。
3.交流电动势的波形交流电动势的幅值是发电机转速的函数。
因此，当转速n变化时，三相电动势的波形为变频率、变幅值的交流波形。
如图所示。
4.整流原理二极管具有单项导电性,当给二极管加上正向电压时,二极管导通, 当给二极管加上反向电压时,二极管截止。
将定子的三相绕组和6只整流二极管按电路连接，发电机的输出端B、E上就输出一个脉动直流电压。
如图所示。
（1）二极管的导通原则3只正极管中，在某一瞬间正极电位（电压）最高者导通。
3只负极管中，在某一瞬间正极电位（电压）最低者导通。
（2）整流过程（动画演示）课题电源系统电路和发电机的正确使用。
交流发电机的结构与工作原理教案
交流发电机的结构与工作原理教案教案：交流发电机的结构与工作原理教案概述：这个教案将重点介绍交流发电机的结构和工作原理。
首先，将简要介绍交流发电机的结构组成部分，然后详细讲解其工作原理。
最后，可以通过问题讨论和探究实验来巩固学生的理解和应用。
一、教学目标：1.了解交流发电机的结构组成部分；2.理解交流发电机的工作原理；3.能够解释交流发电机工作过程中的能量转换；4.能够应用所学知识解答相关问题。
二、教学内容与过程1.交流发电机的结构组成部分（15分钟）a.简要介绍交流发电机的外观和常见部件；b.讲解交流发电机的核心部分：转子、定子和励磁装置；c.展示或让学生观察具体的交流发电机实物，加深对其结构的理解。
2.交流发电机的工作原理（45分钟）a.引入交流发电机的工作原理；b.介绍电磁感应定律及其在交流发电机中的应用；c.图示并讲解交流发电机的工作原理图；d.详细解释交流发电机中的能量转换：机械能到电能的转换；e.通过实例或练习题来巩固学生对交流发电机工作原理的理解。
3.问题讨论与探究实验（30分钟）a.引入问题讨论环节，让学生提出和交流关于交流发电机的问题；b.回答学生的问题并进行深入探究，引导学生思考；c.进行一个简单的探究实验，如实验验证电磁感应定律；d.结合实验结果，解答学生提出的问题。
三、教学资源和评估方法：1.教学资源：交流发电机实物样品、PPT等；2.评估方法：课堂讨论、问题解答、实验结果观察等。
四、教学扩展与归纳：1.可以通过浏览学习资源如视频、动画等进一步加深对交流发电机结构与工作原理的理解；2.布置作业，让学生总结发电机的工作原理，并扩展到其他电动机和发电设备。
五、教学反思：1.可以通过引入更多细节和案例来提高讲解的深度和广度；2.结合实物展示和探究实验，激发学生的学习兴趣和主动参与，提高教学效果。
交流发电机结构和原理导学案03
模块四充电系统
——交流发电机结构和原理（3）
【学习目标】
◆掌握交流发电机的结构、组成。
◆掌握整流发电机的工作原理。
◆激情投入全力以赴，体验参与的快乐。
【重点难点】
重点：交流发电机的结构。
难点：交流发电机的工作原理。
【学法指导】
◆参照学习目标，自学有关知识点，完成自主学习部分内容。
◆小组合作讨论，对合作探究部分内容达成共同的认识，并将模糊问题详细记录。
◆及时整理展示及点评的结果，规范完成导学案全部内容。
【自主学习】
1.熟悉交流发电机的发电原理及各个组成部件的作用。
【合作探究】
1.结合下图分析交流发电机在供电系中的作用。
2.分析硅整流发电机的工作原理。
班级：姓名：小组：小组评价：教师评价：
3.分析交流发电机整流原理。
4.解释二极管的导通原则
5.据图分析交流发电机的自励与他励。
【学后反思】
◇知识梳理，总结本次课主要知识点。
发电机的构造原理教学设计.doc
发电机的构造原理教学设计学习目标：交流发电机的作用、基本知识，发电的结构、分类教学重点：交流发电机的功用教学难点：发电机的基本原理教学重点、难点解决办法：讲解、演示、操作、问答和讨论教师教法：任务驱动法、讲授法、举例法、演示法等学生学法：倾听、记笔记、讨论、问答、操作教具、学具准备：实训车辆、三相交流发电机若干、数字万用表、拆装工具等教学程序设计：导入、实物讲解、操作示范、重点、难点介绍、按教材要求完成实训操作、并填写实训报告、归纳小结。
一、教学环节（如复习与引入）器材准备：5S检查实训注意事项：使用万用表检测电阻、电压时，注意档位的选择。
在动态测试过程中，注意人身安全。
二、交流发电机的功能交流发电机的功能：1、发电机有三个功能：发电.整流和调节电压。
(1) 电磁感应：导体切割磁力线运动或通过线圈的磁通量发生变化时，在导体或线圈中就会产生电动势。
在电磁感应现象中产生的电动势叫感应电动势，由感应电动势产生的电流叫感应电流。
(2) 三相交流电：在磁场里有三个互成120。
的线圈同时转动, 电路里就产生三个交变电动势。
这样的发电机发出的电流叫做三相交流电。
(3) 二极管的特性:二极管具有单向导电性，将万用表的量程拨到欧姆档，用红、黑表笔分测二极管两引线，一个方向的电阻很小(仅8 ~10Q左右)，另一个方向的电阻极大(无穷大)。
发电机的功能(1) 发电：点火开关用于0N档工作电路,起动发动机，并通过多槽传送带把发动机的旋转力传输到发电机皮带轮，转动的磁化转子，在定子线圈中旋转产生交流电流。
(2) 整流因为定子线圈中产生的电是交流电，它不能用于车辆上安装的直流电器装置，所以整流器功用：把定了绕组产生的三相交流电变为臣流电输出。
(3) 调节电压利用调节器调节发电机的电压，在发电机转速或负载发生变化时也能保持电压稳定。
(4) 输出、将来自发动机的机械能转变成电能。
并输出给用电设备。
三.观察、动手操作、分析根据要求进行练习，合作学习1•转子部分（1）功用：产生旋转磁场（2）组成：1）集电环2）转子轴3）爪极 4）磁辘 5）磁场绕组（3）爪极的形状（鸟嘴形）:使磁场按正弦规律分布2 •定子（又叫电枢）（1）功用：产生交流电（交变）电动势（2）组成：1）定子铁心2）定子三相绕组定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中定子绕组有三相，三相绕组釆用：星形接法或三角形（大功率）接法，都能产生三相交流电。
交流发电机教案范文
交流发电机教案范文一、教学目标1.了解发电机的基本原理。
2.掌握发电机的组成部分及其功能。
3.学会拆卸和组装发电机的步骤。
4.能够正确使用发电机及进行简单的故障排除。
二、教学重点1.发电机的组成部分及其功能。
2.发电机的基本原理和工作过程。
三、教学难点1.发电机的内部结构和原理的讲解。
2.发电机的拆卸和组装步骤的演示。
四、教学准备1. PowerPoint 知识点讲解。
2.实物发电机和相关工具。
3.图片和视频资料。
五、教学过程Step 1 知识导入1.讲解电力的重要性，引起学生对发电机的兴趣。
2.出示图片或视频资料，让学生猜测图中的设备是什么，与之前所学的电池进行对比。
3.导入新知识：这就是我们今天要学的发电机。
Step 2 发电机的基本原理1. 通过 PowerPoint 知识点讲解，介绍发电机的基本原理。
2.引导学生思考：发电机是如何将机械能转化为电能的？Step 3 发电机的组成部分及其功能1.展示实物发电机，向学生介绍发电机的组成部分，如铁芯、线圈、滑环等。
2.详细讲解每个部分的功能和作用。
Step 4 发电机的拆卸与组装1.演示发电机的拆卸步骤，强调细节的处理和注意事项。
2.让学生分组进行实践操作，拆卸和组装发电机，互相协助并交流解惑。
3.学生在操作过程中遇到问题，教师及时进行指导和解答。
Step 5 发电机的使用和故障排除1.介绍如何正确使用发电机，注意事项和安全规范。
2.演示一些常见的发电机故障，并讲解排除方法。
3.学生进行小组活动，模拟发电机故障并解决问题。
六、教学总结1.对本堂课所学知识的回顾和总结。
2.引导学生思考发电机对我们日常生活的重要意义。
七、课后作业1.回答如下问题：(1)发电机是如何将机械能转化为电能的？(2)发电机的组成部分及其功能有哪些？(3)如何正确使用发电机，以及常见的故障排除方法？2.自行查阅资料，了解发电机的应用领域和发展趋势。
八、教学反思本次教学中，通过多媒体展示、实物演示、小组操作等方式，让学生全方位了解发电机，并进行了实际操作。
汽车交流发电机教学设计
汽车交流发电机教学设计引言随着汽车行业的发展和电气化技术的进步，汽车的电力系统也变得越来越重要。
其中，汽车交流发电机是汽车电力系统中的核心组成部分。
本文将围绕汽车交流发电机展开教学设计，介绍其原理、结构和工作原理，并提供一些实践教学的方法和建议。
一、汽车交流发电机的原理和结构1.1 原理汽车交流发电机是一种将机械能转化为电能的装置。
其原理基于电磁感应定律，通过磁场和导线之间的相对运动来产生电流。
汽车交流发电机通过内部的转子和定子的相对旋转来产生交流电能。
1.2 结构汽车交流发电机通常由转子、定子、整流器和电压调整器等组成。
转子是一个旋转的部件，上面有若干个励磁线圈。
定子是一个静止的部件，上面有若干个绕组。
整流器用于将交流电转换为直流电，而电压调整器则用于调节输出电压的稳定性。
二、汽车交流发电机的工作原理2.1 励磁系统在汽车交流发电机中，励磁系统起着提供电磁场的作用。
当发动机启动后，发电机带动转子旋转，使得励磁线圈在磁场的作用下产生电流。
这些电流经过整流器转换为直流电，然后通过电压调整器进行稳定和调节。
2.2 发电系统汽车交流发电机的主要任务是提供电能给汽车的电气设备和充电电池。
当转子旋转时，定子上的绕组中产生的交流电通过整流器转换为直流电，并通过电压调整器进行调节。
这些直流电被输送到汽车的电气设备，同时也用于充电汽车的电池。
三、汽车交流发电机教学设计为了更好地教授汽车交流发电机的工作原理和操作方法，以下是一些实用的教学设计方法和建议：3.1 理论讲解首先，可以通过讲解汽车交流发电机的原理和结构来介绍这个话题。
通过图表和示意图的使用，以及简洁明了的语言，让学生对这一装置有一个直观的认识。
3.2 实物展示为了让学生更加深入地理解汽车交流发电机的组成和工作原理，可以准备一个实际工作的发电机作为实物展示，让学生亲自观察和操作。
通过拆解和组装发电机的过程，学生可以更好地理解其中的原理和过程。
3.3 实验演示为了让学生更加深入地了解汽车交流发电机的工作特点，可以进行一些简单的实验演示。
交流发电机机结构和原理一体化教案
交流发电机机结构和原理一体化教案一、教学目标：1.了解交流发电机的基本原理和机构组成；2.掌握交流发电机的工作原理和工作过程；3.理解交流发电机的工作原理与电磁感应定律的关系。
二、教学内容：1.交流发电机的基本原理；2.交流发电机的机构组成；3.交流发电机的工作原理和工作过程；4.电磁感应定律与交流发电机的关系。
三、教学步骤：步骤一：导入（10分钟）教师通过运用生活中的例子，引发学生对交流发电机的思考：教师：你们有没有见过发电站或者发电机房？我们平时用电的时候都是从哪里来的呢？有没有想过这个问题呢？学生：（回答自己对这个问题的理解）教师：非常好，今天我们就来学习一下发电机的机构和原理，了解一下它是如何工作的。
步骤二：交流发电机的基本原理（20分钟）1.教师通过展示交流发电机的示意图，说明交流发电机的基本原理，并解释电磁感应定律与交流发电机的关系。
2.教师完成交流发电机的基本原理板书，重点标注旋转磁场、感应电动势、刷环等关键概念。
步骤三：交流发电机的机构组成（20分钟）1.教师通过使用实物或模型，介绍交流发电机的机构组成，包括转子、定子、刷环、磁极等。
2.教师带领学生进行实物探究，观察交流发电机的各个组成部分，并培养学生辨认各部分的能力。
步骤四：交流发电机的工作原理和工作过程（30分钟）1.教师通过动画或视频，介绍交流发电机的工作原理和工作过程，包括旋转磁场产生、感应电动势产生、刷环和滑环的作用等。
2.教师进行示范实验，使用实验装置演示交流发电机的工作过程，并结合实验现象和原理进行分析。
步骤五：总结与展示（20分钟）1.教师带领学生进行知识的总结与回顾，强调交流发电机的机构和原理。
2.学生进行小组讨论，展示他们对交流发电机机构和原理的理解，分享自己的观点和见解。
四、教学方法与手段：1.情境导入法：通过生活中的例子来引发学生对交流发电机的思考。
2.板书法：通过在黑板上进行板书，重点标注关键概念和结构。
交流发电机结构与原理
同时向蓄电池充电。
教案用纸附页提要教学内容、方法和过程附记讲授法构图（1）发电机（2）整流器交流发电机组成标题板书5分交流发动机由两个部分组成1 三相交流同步发电机作用是产生三相交流电能。
2硅整流器（三相桥式整流器）作用是将三相交流电整流为直流电讲授法构图组成组件示教法实物分析普通交流发电机的结构标题板书 5 分普通交流发电机一般由转子、定子、整流器、前后端盖、风扇、带轮等组成。
转子标题板书8分讲授法转子的功用是产生磁场构图组件作用分析示教法实物结构分析教案用纸附页提要教学内容、方法和过程附记讲授法构图组件作用分析示教法实物结构分析定子标题板书8分定子的功用是产生交流电。
定子由定子铁心和定子绕组（线圈）组成，定子绕组有三组线圈，对称的嵌放在定子铁心的槽中三相绕组的连接有星形接法和三角形接法两种讲授法构图组件作用分析示教法实物结构分析整流器标题板书10分整流器的功用是将定子绕组的三相交流电变为直流电。
整流器由整流板和整流二极管组成，6管交流发电机的整流器是由6只硅整流二极管分别压装（或焊装）在相互绝缘的两块板上组成的，其中一块为正极板（带有输出端螺栓），另一块为负极板，负极板和发电机外壳直接相连（搭铁），也可以将发电机的后盖直接作为负极板。
提要教学内容、方法和过程附记讲授法构图组件作用分析示教法实物结构分析电刷组件标题板书 5 分电刷组件由电刷、电刷架和电刷弹簧组成电刷的作用是将电源通过滑环引入励磁绕组。
两个电刷分别装在电刷架的孔内，借助弹簧压力与滑环保持接触。
讲授法构图分析示教法实物结构分析发电机的搭铁方式标题板书 5 分1）内搭铁型交流发电机：励磁绕组的一端经负电刷（E）引出后和后端盖直接相连（直接搭铁）的发电机称为内搭铁型交流发电机。
（2）外搭铁型交流发电机：励磁绕组的两端(F和E)均和端盖绝缘的发电机称为外搭铁型交流发电机。
发电原理标题板书15分讲授法构图分析当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N极和S极。
交流发电机工作原理教案
一、教案基本信息交流发电机工作原理教案课时安排：2课时教学目标：1. 让学生了解交流发电机的基本概念和工作原理。
2. 使学生掌握交流发电机的主要组成部分及其功能。
3. 培养学生分析问题和解决问题的能力。
教学重点：1. 交流发电机的工作原理。
2. 交流发电机的组成部分及其功能。
教学难点：1. 交流发电机工作原理的深入理解。
2. 交流发电机组成部分的功能理解。
二、教学准备1. 交流发电机模型或图片。
2. 相关教学视频或动画。
3. 教学PPT或黑板。
4. 学生实验器材（如小电动机、线圈等）。
三、教学过程第一课时：1. 导入新课利用学生已知的直流发电机知识，提问：交流发电机又是如何产生交流电的呢？引导学生思考并进入新课。
2. 交流发电机的基本概念讲解交流发电机的基本概念，包括定义、原理、特点等。
3. 交流发电机的工作原理通过展示交流发电机的模型或图片，结合相关教学视频或动画，讲解交流发电机的工作原理。
4. 交流发电机的组成部分及其功能讲解交流发电机的组成部分，包括转子、定子、端盖等，并阐述各部分的功能。
5. 课堂小结对本节课的内容进行小结，巩固学生对交流发电机的认识。
第二课时：6. 交流发电机的应用实例通过展示交流发电机在实际生活中的应用实例，让学生了解交流发电机的作用和重要性。
7. 学生实验安排学生进行实验，观察并分析实验现象，进一步理解交流发电机的工作原理。
8. 问题讨论提出问题，让学生讨论交流发电机在工作中可能遇到的问题及其解决方法。
9. 课堂小结对本节课的内容进行小结，巩固学生对交流发电机的认识。
四、作业布置1. 绘制交流发电机的结构图。
2. 写一篇关于交流发电机工作原理的小论文。
五、教学反思在课后对教学效果进行反思，分析学生的掌握情况，针对存在的问题进行调整教学策略，以提高教学效果。
六、教学评价1. 课堂问答：检查学生对交流发电机基本概念和工作原理的理解程度。
2. 作业完成情况：评估学生对交流发电机组成部分及其功能的掌握情况。
交流发电机教案范文
交流发电机教案范文标题：交流发电机教案一、教学目标：1.知识目标：了解交流发电机的原理和工作方式；2.技能目标：掌握交流发电机的构造和工作原理，并能运用所学知识解决实际问题；3.情感目标：培养学生对新能源的探索和利用的兴趣和热情。
二、教学重点和难点：1.重点：交流发电机的构造、工作原理和应用；2.难点：学生通过理论与实践结合，深入理解交流发电机的原理。
三、教学方法和学情分析：1.教学方法：讲授法、实验探究法、小组合作学习法；2.学情分析：学生已经学习了直流发电机的工作原理和应用，对电磁感应有一定的了解，具备一定的动手实验能力。
四、教学过程：1.交流发电机的原理介绍（10分钟）a.引入交流发电机的重要性和应用领域；b.介绍交流发电机的基本构造和工作原理；c.分析交流发电的优点和缺点。
2.实验探究交流发电机的工作原理（30分钟）a.准备实验材料：蓄电池、铁心线圈、磁铁、导线等；b.小组合作进行实验，观察和分析实验现象；c.利用安培规进行电流测量，记录实验数据；d.总结实验结果，说明交变电流的产生原理。
3.交流发电机的构造和应用（30分钟）a.展示和介绍典型的交流发电机的结构，如同步发电机和感应发电机；b.分析交流发电机的工作原理和应用领域，如电站、汽车等；4.小组合作学习：交流发电机的问题探究（30分钟）a.设计问题：比较同样功率的交流发电机和直流发电机在发电效率方面的差异；b.指导学生分组进行讨论和实验设计，了解两者在不同方面的性能差异；c.小组汇报和总结，分享实验结果和分析。
5.拓展应用：交流发电机的绿色能源利用（20分钟）a.简要介绍可再生能源和绿色能源的概念；b.分析交流发电机在太阳能、风能等可再生能源利用中的重要作用；c.引导学生思考如何进一步促进绿色能源的发展和利用。
六、教学评价：1.针对教学目标，设计交流发电机的应用题目，考察学生的综合运用能力；2.同学互评，提供学生与学生之间的反馈；3.教师评价，对学生的表现进行全面评价，包括参与度、创造性思维等。
交流发电机机结构和原理一体化教案
教案首页系别教师班级课型一体化课时 6 周次日期地点课题（章）汽车电气设备构造与维修第四章充电系统系统子课题（节）交流发电机机结构和原理教学目标(1)掌握发电机的结构组成；(2)掌握发动机的工作原理；教学重点及难点重点：发电机的结构组成难点：发动机的工作原理教学方法讲授法、练习法、、实物演示法等教学器材及设备实训台架、实物教具、多媒体教学设备、动画等课后小结审核人：日期：教学过程教师活动学生活动【复习提问】提出问题“蓄电池有哪些作用”【新课引入】汽车上蓄电池存储的电能是有限的，在它放电以后必须及时的补充充电，因此汽车上必须装备充电系统。
充电系统一般由发电机、蓄电池、调节器、点火开关、充电指示灯组成（动画视频）。
汽车使用的电源有蓄电池和发电机，其中交流发电机作为主要电源，蓄电池作为辅助电源，今天我们就来学习交流发电机。
【新课教授】一、充电系统充电系统一般由发电机、蓄电池、调节器、点火开关、充电指示灯组成。
1、发电机发电机作为汽车运行中的主要的电源，担负着向启动系之外的所有用电设备供电的任务，并为蓄电池充电，目前，汽车普遍采用硅整流发电机。
2、调节器发动机的转速变化时，发电机的输出电压也随之发生变化，发电机配有调节电压的电压调节器，以保持发电机输出的电压基本稳定，满足汽车用电设备对电压的要求。
3、充电状态指示装置充电状态指示装置用于指示充电系统的工作情况，反应蓄电池是处于充电还是放电状态。
二、交流发电机的结构组成及原理硅整流发电机的全称是硅整流交流发电机，俗称交流发电机。
普通硅整流发电机的构造一般由三相同步交流发电机和硅二极管整流器两部分组成。
三相同步交流发电机主要由转子、定子、前后端盖、电刷和电刷架以及皮带轮、风扇等部件组成。
图1 交流发电机的结构图提问讲授提问讲授讲授实物展示思考回答回答听讲记笔记听讲观察1、转子转子的功用是建立磁场。
主要由爪极、磁轭、滑环、转子轴等组成。
图2 转子总成两块爪极交错压装在转子轴上（两块爪极各具有数目相等的鸟嘴型磁极，一般为六对）中间的空腔内装有导磁用的铁芯称为磁轭，其上绕有励磁绕组，绕组用高强度的漆包线绕制。
交流发电机工作原理教案
交流发机电工作原理教案(2 学时) 课题课型理论(含实践)课型§2 ．2 交流发机电工作原理理论(含实践)课型理论(含实践)教材与参考书教学设计理念学情分析教学目标重点难点教学方法知识能力拓展目标测试课前准备《汽车电气设备构造与维修》周建平人民交通出版社《汽车电器设备构造与维修》纪光兰机械工业出版社遵循“以能力为本位，以学生为中心，以行业为导向”的先进职教理念，突出教学内容的实用性、针对性、先进性，知识“必须、够用”、突出技能、能力培养。
教师是学生学习过程的组织者和专业对话火伴，充分利用实物、多媒体教学等手段及各种教学方法，尽量调动学生主动性、积极性，培养其发现问题、分析问题、解决问题的能力。
学生接触本课程不久，再加之学生的物理学、电工电子技术的基础有好有差。
电又是“看不见摸不着”，有电老虎之说。
利用对照法、甚至不十分切当的类比，如：电流如水流、电压如水头、二极管类比单向阀门、三极管是“水龙头”等；使“电”虽然看不到摸不着，但可想象的到。
重点、难点内容由浅入深、循序渐进，适当重复讲解；使学生对所学内容最终能够脉络清晰、灵便运用、举一反三。
1、本讲目标：掌握交流发机电发电、整流原理，训练发散、逻辑思维能力及想象能力；2 、单元能力目标：运用交流发机电的发电、整流原理、工作特性、分析典型车系电源系电路，指导电源系使用维护及检修。
3、课程及岗位能力目标：全车电路图读图、全车路线检修；交流发机电波形分析，汽车电源系元器、件改装、替代等。
六管发机电整流原理八管发机电整流电路简介、重点介绍、重点讲解、对照分析、启示分析、归纳小结、多媒体1 、采集汽车电源系新技术、发机电波形诊断方面的资料；2 、了解混合动力及电动汽车的电源型式与供电管理；3 、了解车载220 伏交流电源原理；有兴趣者在辅导时或者课余与教师探讨。
1 、作业题2 、资料采集与思量、探讨实物、多媒体课件等第1 页教学过程设计教师活动(一)、总结旧课、导入新课提问： 1、交流发机电的组成：出示零部件实物提问名称、作用；2、简要复述电枢、转子、整流器结构；3、画出发机电内部电路图，引出交流发机电发电整流原理。
交流发电机工作原理教案
交流发电机工作原理教案一、教学目标：1. 让学生了解交流发电机的基本概念和工作原理。
2. 使学生掌握交流发电机的主要组成部分及其功能。
3. 培养学生运用科学知识分析和解决问题的能力。
二、教学重点：1. 交流发电机的工作原理。
2. 交流发电机的主要组成部分。
三、教学难点：1. 交流发电机工作原理的微观解释。
2. 交流发电机各个部分的功能及相互关系。
四、教学准备：1. 交流发电机模型。
2. PPT课件。
3. 黑板、粉笔。
五、教学过程：1. 导入：通过展示交流发电机模型，引导学生关注交流发电机，激发学生学习兴趣。
2. 新课导入：介绍交流发电机的基本概念，让学生了解交流发电机是一种将机械能转化为电能的装置。
3. 讲解交流发电机的工作原理：a) 发电机的工作原理：通过磁场和线圈的相对运动产生电流。
b) 交流发电机与直流发电机的区别：交流发电机产生的电流方向不断变化，而直流发电机产生的电流方向不变。
4. 讲解交流发电机的主要组成部分：a) 转子：产生磁场。
b) 定子：产生电流。
c) 端盖：固定转子和定子。
d) 轴承：支撑转子旋转。
5. 分析交流发电机各部分的功能及相互关系：a) 转子和定子的相互作用产生电流。
b) 端盖起到固定作用，保证发电机稳定运行。
c) 轴承支撑转子旋转，减小摩擦。
6. 课堂互动：邀请学生上台演示交流发电机的工作原理，加深学生对知识的理解。
7. 总结：回顾本节课所学内容，强调交流发电机的工作原理及其主要组成部分。
8. 作业布置：让学生绘制交流发电机的结构示意图，并简要说明各部分的功能。
六、教学延伸：1. 探讨交流发电机在现代社会中的应用，如电力系统、交通运输等。
2. 介绍交流发电机的发展历程，让学生了解科技进步对人类社会的影响。
七、实例分析：1. 以实际案例为例，分析交流发电机在工作中的性能和优势。
2. 对比交流发电机和直流发电机的优缺点，让学生了解各自适用场景。
八、小组讨论：1. 分成小组，让学生探讨交流发电机在实际应用中可能遇到的问题及解决方法。
交流发电机教案
交流发电机
课型
理论与实践
班级
课时
4
导
学
目
标
1、熟悉交流发电机各组成的功能和构造特点，各部件装配关系，培养组合、分解能力，训练发散思维能力。
2、掌握汽车上交流发电机发电的原理，训练逻辑思维能力。
3、运用交流发电机的工作特性分析电源系常见现象，训练发散思维、想像能力。
4、掌握充电系常见故障的诊断方法、步骤及排除的方法，训练运用组合思维、逻辑思维发现问题、分析问题，解决问题的能力。
5、能正确诊断和排除充电系不充电、充电电流过小、过大或不稳的故障。
重
点
交流发电机构造，交流发电机的原理、特性
充电系不充电、充电电流过小、过大或不稳故障的诊断和排除。
难
点
交流发电机的原理、特性
掌握充电系不充电、充电电流过小、过大或不稳的故障诊断方法。
教学方法
讲授、示范操作、学生练习、提问、讨论
培养学生理解能力，观察能力，思考能力、自我学习能力、理论联系实际能力、训练组合、分解、逻辑思维、想象等能力
情感目标
培养学生理解、观察、思考和自我学习、理论联系实际能力，以及训练组合、分解、逻辑思维、想象等能力和良好的职业习惯。
导学过程设计
教师活动
学生活动
备注
〈复习回顾〉：
蓄电池的工作特性、充电、使用、维护和故障诊断。
〈新授课〉：
一、交流发电机的结构
引导思考：
1、交流发电机中的各部件的不同结构及功能。
2、六管、八管、九管、十一管交流发电机的区别与联系。（训练培养组合思维、逻辑思维能力）
1、空载特性
2、输出特性
1).输出特性特点。
2).输出特性曲线
发电机教案
质疑：发动机正常运转时，充电指示灯不亮，发电机工作一定正
常吗？
四、交流发电机与调节器的使用注意事项
交流发电机、调节器在使用和维护中，应注意以下几点：
1.蓄电池的极性必须是负极搭铁，不能接反；
2•发电机运转时，不能用试火的方法检查发电机是否发电，否则会烧坏二极管；
(2)利用发电机磁场二极管控制
利用发电机磁场二极管控制指示灯的亮、灭，指示发电机的工作情况。控制电路如图所示。
工作过程：
接通点火开关，电流经蓄电池“+”一点火开关一充电指示灯一调节器“+”一调节器F-励磁绕组一搭铁一蓄电池“一”。构成回路，充电指示灯亮，指示发电机不发电。
发动机起动后，充电指示灯受蓄电池电压和励磁二极管输出端电压“D+”的差值控制。若发电机不发电，则“D+”电位为“0”，充电指示灯仍亮，指示发电机不发电；若发电机工作正常，则“D+”处的电位为12V，则充电指示灯两端的电位差为“0”，充电指示不亮，指示发电机工作正常。
交流电动势的幅值是发电机转速的函数。因此，当转速n变化时，三相电动势的波形为变频率、变幅值的交流波形。如图所示。
4.整流原理
二极管具有单项导电性，当给二极管加上正向电压时,二极管导通，当给二极管加上反向电压时，二极管截止。
将定子的三相绕组和6只整流二极管按电路连接，发电机的输出端B、E上就输出一个脉动直流电压。如图所示。
两个电刷接线柱分为“B、F”接线柱或“Fl、F2”接线柱。
质疑：电刷磨损变短，会使其与滑环的接触不良。发电机性能是否变差？
四、整流器
作用：将交流发电机产生的三相交流电变成直流电输出；阻止蓄电池电流向发电机倒流。
最新交流发电机及其调节器工作原理讲课教案
交流发电机及其调节器工作原理一、交流发电机的发电原理如图所示是交流发电机的工作原理图：发电机的三相定子绕组按一定规律分布在发电机的定子槽中，互相差120°电角度。
交流发电机的磁路是：转子爪极的磁力线从转子的N极出发，穿过转子与定子之间很小的气隙进入定子铁心，最后又经过空气隙回到相邻的S极，并通过磁轭构成了磁回路。
转子磁极呈鸟嘴形，可使定子绕组感应的交流电动势近似于正弦曲线的波形。
当转子旋转时，由于定子绕组与磁力线有相对的切割运动，所以在三相绕组中产生频率相同，幅值相等，相位互差120°电角度的正弦电动势为eA、eB和eC。
硅整流发电机每相绕组中产生的电动势的有效值与发电机的转速和磁场的磁通量成正比。
二、整流原理和过程在交流发电机中，整流器是利用硅二极管的单向导电性能进行整流的。
在三相桥式全波整流电路中，三个正二极管的正极引出线分别同三相绕组的首端相连。
在某一瞬间，只有与电位最高的一相绕组相连的正二极管导通。
同样，三个负二极管的引出线也同三相绕组的首端相连。
在同一瞬间，只有与电位最低的一相绕组相联的负二极管导通。
这样反复循环、6只二极管轮流导通，在负载两端便得到一个较平稳的脉动的直流电压。
下图为6只二极管组成的三相桥式全波整流电路及产生的电压波形图。
中性点电压一般用来控制各种用途的继电器，如磁场继电器、充电继电器等。
三、交流发电机的励磁方式交流发电机开始发电时，需由蓄电池供给励磁电流，此时为它励。
当发电机达到蓄电池电压时，即由发电机自己供给励磁电流，也就是由它励转变为自励。
四、不同形式交流发电机的电路连接方式及原理1、9管交流发电机9管交流发电机的特点是除了常用的6个二极管外，又增加了3个小功率二极管，专门用来供给磁场电流，又称为磁场二极管。
采用磁场二极管后，可以省去充电指示灯继电器，其线路连接关系如图所示。
2、8管交流发电机8管交流发电机除了三相桥式整流电路的6个二极管外，还具有2个中性点二极管，利用中性点二极管的输出可以提高发电机的输出功率。
交流发电机工作原理教案
交流发电机工作原理教案教案主题：交流发电机工作原理一、教学目标：1.理解交流发电的基本原理和过程。
2.熟悉交流发电机的结构和工作原理。
3.掌握交流发电机输出电压的计算公式。
4.初步了解交流发电机的应用领域。
二、教学内容：1.交流电的基本概念和特性。
2.交流发电机的结构和工作原理。
3.交流发电机输出电压的计算公式。
4.交流发电机的应用领域。
三、教学过程：一、导入（10分钟）教师通过简单的问题和实例引导学生思考，如：什么是交流电？它与直流电有何不同？二、知识讲解（30分钟）1.交流电的基本概念和特性：-交流电的定义：电流方向和大小周期性变化的电流。
-交流电的特点：频率、振幅和相位角等。
-交流电的产生方式：电磁感应、振荡器等。
2.交流发电机的结构和工作原理：-交流发电机的结构：转子、感应器、定子等。
-交流发电机的工作原理：利用磁场和导线之间的相互作用产生感应电动势。
3.交流发电机输出电压的计算公式：- 交流发电机输出电压由公式V = N * B * l * v * sin(ωt + φ)计算得出。
三、示例演练（30分钟）教师通过具体的实例和计算题目，让学生运用所学知识进行计算和分析，如：已知交流发电机的转子磁感应强度、定子导线长度等参数，请计算输出电压的大小。
四、拓展应用（20分钟）教师与学生一起探讨交流发电机的应用领域，如：家庭用电、工业生产、交通运输等，并引导学生思考交流发电机在这些领域中的作用和重要性。
五、归纳总结（10分钟）教师与学生一起总结所学的内容，梳理交流发电机的工作原理和输出电压的计算方法，并鼓励学生提出问题和疑惑。
四、教学评价：五、教学反思：通过本节课的教学，学生对交流发电机工作原理有了初步的认识和了解，能够运用所学知识进行简单的计算和分析。
但在教学过程中，对于一些复杂的理论原理和计算公式，并未深入展开，需要在后续的教学中进一步拓展和强化相关知识点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二讲交流发电机的结构与工作原理
教学内容交流发电机的结构与工作原理授课学时
1 学时
1．知识目标：掌握交流发电机的组成及其作用；理解交流发电机的工作原理。
教学目标2．能力目标：提高学生理解能力，增强学生识记能力，说出各组成名称。
3．情感目标：通过课堂学习练习，加强理论与实践的结合，达到学以致用。
交流发电机的结构及作用
解决措施
教学重点
flash动画、实物讲解、图片演示交流发电机的工作原理。
解决措施
教学难点
Flash 动画、实物结构
教学方法问题引领、启发引导、多媒体演示、实物展示；理实一体的教学手段
课前准备教学过程前情提要情境导入
讲授新课
发电机实物解体、多媒体电教设备、零件摆放台、分 5 个小组
教学内容教师活动学生活动
1. 汽车上两个电源是指提出问题回答问题
2.交流发电机的作用
引言 : 发电机原理为电磁感应，根据发电原给出动画观察动画理，假如让你设计发电机的结构，应有哪些引导学生思考问题部分提出思考回答问题一、交流发电机的结构
组成作用
给出 flash 动画
1.转子总成产生旋转磁场
观察动画
结合实物结合实物2.皮带轮动力传递
提出问题思考问题3.电刷给转子线圈通电
1、交流发电机要发回答问题4.定子总成感应出三相交流电
电，必须有什么磁场、导线、5.整流器交流电变直流电
2、旋转的动力从哪切割6.前后端盖支撑密封安装
来回答：发动机7.风扇强制通风散热
3、给旋转体通电，用回答 ; 不可以
二、交流发电机的工作原理
什么方式
课堂练习
活动评价
小结
知识迁移布置作业
板书设计
1、发电原理4、汽车用电设备用
的是交流电还是
直流电
5、图中还有哪些组
成没有提到
引导学生
讲解各部分作用
2、整流原理
给出 Flash 动画
实际工作原理
电路旋转原理
一、填空题给出问题
二、看图连线展示图片
1.交流发电机的结构及各组成作用展示各组成图片
2.交流发电机的工作原理名称及作用
3.学生自己进行自评和小组点评
根据本次所学的发电机结构与工作原提出问题
理，思考发电机不发电的原因是什么应该如布置作业
何检测检测那些原件
§交流发电机的结构与工作原理
一、交流发电机的结构
1.转子总成作用：交流电变直流电
作用：产生旋转磁场 6.前后端盖
2.皮带轮作用：支撑密封
作用：动力传递7.风扇
3.电刷作用：强制通风散热
直流电
掌握各部
分作用
观察并回
答
观察并理
解
结合结构
说出发电
原理
分组作答
回答
巩固
小组进行
评价
课后进行
思考、设
计、交流给
出检测方
案
导
线
切
割
磁
感
线
，
产
生
电
流
作用：给转子线圈通电二、交流发电机的工作原理
4. 定子总成 1.发电原理
作用：产生三相交流电 2.整流原理
5.整流器
本课采用多种教学方法，实现“做中学，做中教”符合学生的学习规律，为理论学习找到了良好的途径。
遵循学生认知规律，采用信息化教学手段，应用
图、文、影、像等媒介使课堂内容充实而丰富多彩，通过“听，说，读，写，
教学反思
做，思”等渠道进行学习，达到化繁为简、化难为易的良好教学效果。
本次学
习最突出的问题是，，个别同学在小组评价环节参与性不强，针对这样的同学，
我就指定一题让他回答，这样督促其进行学习。
