逆变器下垂控制原理及控制方法
直流下垂控制原理

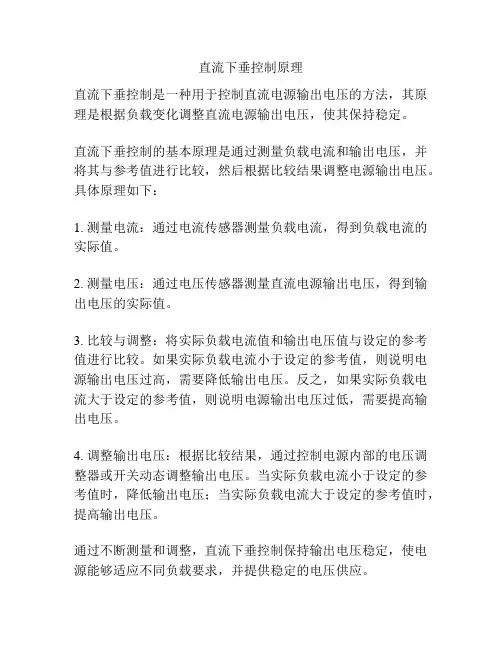

直流下垂控制原理
直流下垂控制是一种用于控制直流电源输出电压的方法，其原理是根据负载变化调整直流电源输出电压，使其保持稳定。
直流下垂控制的基本原理是通过测量负载电流和输出电压，并将其与参考值进行比较，然后根据比较结果调整电源输出电压。
具体原理如下：
1. 测量电流：通过电流传感器测量负载电流，得到负载电流的实际值。
2. 测量电压：通过电压传感器测量直流电源输出电压，得到输出电压的实际值。
3. 比较与调整：将实际负载电流值和输出电压值与设定的参考值进行比较。
如果实际负载电流小于设定的参考值，则说明电源输出电压过高，需要降低输出电压。
反之，如果实际负载电流大于设定的参考值，则说明电源输出电压过低，需要提高输出电压。
4. 调整输出电压：根据比较结果，通过控制电源内部的电压调整器或开关动态调整输出电压。
当实际负载电流小于设定的参考值时，降低输出电压；当实际负载电流大于设定的参考值时，提高输出电压。
通过不断测量和调整，直流下垂控制保持输出电压稳定，使电源能够适应不同负载要求，并提供稳定的电压供应。
电源下垂控制原理
电源下垂控制是一种用于稳定直流电源输出电压的技术，其原理基于反馈控制。
在电源下垂控制中，使用一个反馈电路来检测电源输出电压的变化，并将检测结果与设定值进行比较。
如果输出电压发生了变化，反馈电路会将一个控制信号发送到一个控制器中，该控制器会调整电源的输出电压，使其保持稳定。
具体来说，电源下垂控制原理如下：
1. 使用一个电阻和一个电容构成一个电压反馈电路，将电源输出电压与设定值进行比较。
2. 如果输出电压发生了变化，反馈电路会将一个控制信号发送到控制器中。
3. 控制器会分析反馈信号，并根据设定值和反馈信号计算出一个控制信号。
4. 控制信号会被发送到一个功率放大器中，该放大器会调整电源的输出电压，使其保持稳定。
5. 电源输出电压的变化被反馈到反馈电路中，循环执行上述步骤，直到输出电压稳定在设定值附近。
电源下垂控制技术可以有效地提高直流电源的稳定性和可靠性，广泛应用于电力系统、电子设备、通信系统等领域。
《2024年微电网逆变器PV-QF下垂控制技术的研究》范文
《微电网逆变器PV-QF下垂控制技术的研究》篇一微电网逆变器PV-QF下垂控制技术的研究一、引言随着可再生能源的日益普及和微电网技术的发展，微电网逆变器作为连接可再生能源与电网的重要设备，其控制技术成为了研究的热点。
其中，PV/QF下垂控制技术以其独特的优势，成为了微电网逆变器控制策略中的一种重要方法。
本文旨在深入研究微电网逆变器中PV/QF下垂控制技术，探讨其工作原理及性能，为未来微电网的发展提供理论支持。
二、PV/QF下垂控制技术概述PV/QF下垂控制技术是一种基于逆变器输出电压和频率的下垂控制策略。
该技术通过调整逆变器的输出功率，实现微电网内电源与负荷的平衡。
其中，PV代表功率下垂控制，主要用于调节有功功率；QF代表电流或电压下垂控制，主要用于调节无功功率。
这种控制方式可以快速响应负荷变化，保持微电网的稳定运行。
三、PV下垂控制技术的工作原理与性能分析PV下垂控制技术主要通过调整逆变器的输出电压幅值和频率来实现对有功功率的控制。
当微电网内负荷增加时，逆变器通过降低输出电压幅值或提高频率来增加有功功率的输出；反之，当负荷减少时，则通过提高输出电压幅值或降低频率来减少有功功率的输出。
这种控制方式具有响应速度快、控制精度高等优点。
四、QF下垂控制技术的工作原理与性能分析QF下垂控制技术则主要通过调整逆变器的输出电流或电压幅值来实现对无功功率的控制。
在微电网中，无功功率对于维持系统电压稳定具有重要意义。
QF下垂控制技术可以根据系统电压的变化，自动调整逆变器的无功功率输出，从而保持系统电压的稳定。
此外，该技术还具有较好的动态性能和鲁棒性。
五、PV/QF下垂控制的实现方法及优化策略实现PV/QF下垂控制需要综合考虑微电网的拓扑结构、电源特性以及负荷特性等因素。
在实际应用中，可以通过数字信号处理器（DSP）等设备实现PV/QF下垂控制的数字化和智能化。
同时，为了进一步提高系统的性能和稳定性，可以采取一系列优化策略，如引入模糊控制、神经网络等智能算法，以实现更精确的控制。
逆变器下垂控制原理及控制方法
2.逆变器并联下垂控制原理:图1中,运用电路理论的知识，并忽略阻抗Z (“和 %中的阻性部分，可得出逆变器1输出地有功功率 和无功功率的表达式为：VycosA^-V 2Q = 在并联逆变器输出电压相角"很小的情况下，和cos △©al 成立。
将其代入有功功率和无功功率的公式可以知, 逆变器输出地有功功率主要由相角差决定，而无功功率主要由幅值比决定。
基于以上分析，在逆变器并联系统中可以借助同步发电机的自下垂特性，引入有功功率和无功功率的调节作用，分别来调节逆变器输出电压 其中，纠、匕。
分别为X 台逆变器空载时输出电压的 频率和幅值，“、代分别为X 台逆变器输出电压的学 sinA®图1.两台逆变器并联运行的等效电路的幅值和频率, 即:频率、幅值的下垂系数，如下图2所示。
图2 (a) 可以看出，由于逆变器自身特性的差异所造成的逆变器并联运行时输出功率的差异随着频率和幅值下垂系数的增大而减小，但是随着下垂系数的增大电压的偏离度也会随之增大。
因此在实际设计中需要在负载均分度和电压偏离度之间进行折中考虑。
图2 (b)表明利用下垂特性选择不同的下垂系数，可以使不同容量的逆变器并联运行并按其单位容量均分负载，其下垂系数选择如下：= m2S2=…=m x S xn[S l=n1S2=-- = n x S x图2•频率和幅值下垂特性3 •控制方法：实际应用的外特性下垂并联控制方法主要是两种：一、负载电流前馈方式，二、减弱电压控制环方式。
负载电流前馈控制方法的特点是各个模块的电压调节器均为无静差的PI调节器，且电压环给定随着负载电流的增大而减小。
减弱电压环的控制框图如图3所示:图3•减弱电压环方式的控制框图减弱电压环方式比负载电流前馈方式难以设计O。
《2024年微电网逆变器PV-QF下垂控制技术的研究》范文
《微电网逆变器PV-QF下垂控制技术的研究》篇一微电网逆变器PV-QF下垂控制技术的研究一、引言随着可再生能源的快速发展和微电网技术的日益成熟，微电网逆变器作为微电网系统中的关键设备，其控制技术成为研究的热点。
PV（Power-Voltage）下垂控制和QF（Quadrature-Frequency）下垂控制作为两种重要的逆变器控制策略，在微电网的运行中发挥着重要作用。
本文将重点研究微电网逆变器中PV/QF下垂控制技术，分析其原理、性能及优化策略。
二、PV下垂控制技术研究1. PV下垂控制原理PV下垂控制是一种基于电压和频率的下垂控制策略，通过调整逆变器的输出电压和频率来实现在微电网中的功率分配。
当微电网中的负荷发生变化时，PV下垂控制能够根据电压和频率的偏差自动调整输出功率，保持微电网的稳定运行。
2. PV下垂控制的性能分析PV下垂控制具有响应速度快、鲁棒性强的特点，在微电网中能够有效地实现功率的快速分配。
然而，该控制策略在面对非线性负荷和快速变化的负荷时，可能会出现电压和频率的波动，影响微电网的稳定性。
三、QF下垂控制技术研究1. QF下垂控制原理QF下垂控制是一种基于无功功率和频率的下垂控制策略。
它通过调整逆变器的输出无功功率和频率来实现在微电网中的功率因数和电压的控制。
QF下垂控制在微电网中能够实现无功功率的合理分配，提高系统的功率因数。
2. QF下垂控制的性能分析QF下垂控制在面对非线性负荷和不平衡负荷时，能够保持较好的稳定性，对电压和频率的波动有较好的抑制作用。
然而，该控制策略在面对快速变化的负荷时，可能存在响应速度不够快的问题。
四、PV/QF复合下垂控制技术研究针对PV下垂控制和QF下垂控制的优点和不足，提出PV/QF复合下垂控制策略。
该策略结合了PV下垂控制和QF下垂控制的优点，通过同时调整输出电压、频率、无功功率等参数，实现微电网的功率分配和稳定运行。
五、PV/QF下垂控制的优化策略1. 参数优化通过对PV/QF下垂控制的参数进行优化，可以提高微电网的稳定性和响应速度。
三相逆变器下垂控制
三相逆变器的下垂控制方法主要包括以下步骤：
1. 由电压、电流传感器和调理电路组成的测量单元对逆变器输出的电压电流进行同步采样。
2. 由下垂控制中的功率计算单元计算出逆变器输出的有功功率和无功功率的平均值。
3. 通过 P-f 和 Q-V 的下垂特性方程计算出电压和频率指令。
4. 参考电压环节将电压和频率指令合成在 dq 轴上的电压给定送入电压电流闭环控制环节。
5. 双闭环控制环节经 PI 调节获得 SVPWM 所需的参量。
逆变器下垂控制原理可以将两台逆变器等效成如下的模型，两台逆变器输出阻抗与连线上的阻抗之和分别为 Z1 和 Z2，其中Z1=R1+jX1=RZ1∠θ1，
Z2=R2+jX2=RZ2∠θ2；E1 和 E2 分别为两台设备空载电压幅值，以其为参考，则 j1、j2 分别为两台设备输出电压的相角。
另外，对于下垂控制的并网逆变器，其主要需要考虑的控制参数有：下垂系数kp、kq，电压控制环 PI 环节中的 kvp、kvi 以及电流控制环 PI 环节中的kip、kii。
其中，下垂系数 kp 的影响表现为：将 kp 作为变量，对 kp 取多组不同的值得到对应的根轨迹。
随着 kp 增大，$\frac{1}{kp}$ 减小，系统根轨迹由右半平面穿越虚轴到达左半平面，系统稳定性逐渐增强。
如需了解更多信息，建议咨询电气自动化领域业内人士或查阅相关论坛。
微网逆变器的下垂控制策略研究
微网逆变器的下垂控制策略研究而微网逆变器是微网系统中的关键组件，它起着转换能源、控制能流和保护机械设备的重要作用。
在微网逆变器中，下垂控制策略是非常关键的一部分，它通过监测微网内的电网电压和频率，控制逆变器的输出功率，以实现微网与电网的无缝切换和协同运行。
下垂控制策略是一种基于能量采集和传输的控制策略，其核心原理是通过降低微网逆变器的输出电压或频率，引导微网中的分布式电源向电网输出有限的电流或功率。
具体而言，下垂控制用于维持微网与电网之间的电压和频率的协调，同时保证微网中的能量管理和供应质量。
下垂控制策略在微网逆变器中的实现主要包括两个步骤：目标功率计算和输出电压/频率控制。
首先，通过监测微网内的电网电压和频率，计算出微网当前需要向电网输出的目标功率。
然后，根据目标功率和当前的逆变器输出功率，实现对逆变器输出电压或频率的控制。
当微网内的电压或频率与电网不一致时，下垂控制策略通过调整逆变器的输出电压或频率，使其与电网保持一致，从而实现微网与电网的协同运行。
在下垂控制策略的研究中，主要关注以下几个方面：一是电压和频率的协调控制。
由于微网逆变器要与电网保持稳定的电压和频率，因此在控制过程中需要考虑电压和频率的变化情况，合理选择控制策略以实现协调控制。
二是逆变器的响应速度和稳定性。
对于下垂控制策略来说，逆变器响应速度的快慢和稳定性的高低直接影响到微网与电网之间是否能够实现无缝切换和电能的传输。
因此，需要采用合适的控制算法和调节参数来提高逆变器的响应速度和稳定性。
三是光伏和风力发电的逆变器控制。
由于光伏和风力发电对网络的影响较大，其逆变器的控制也需要加以研究和优化。
例如，可以采用MPPT技术来提高光伏逆变器的能量转换效率，同时采用矢量控制技术来提高风力发电逆变器的稳定性。
综上所述，是微网领域中的重要研究方向。
通过优化下垂控制策略，可以实现微网与电网的无缝协同运行，提高微网的稳定性和可靠性，促进微网的发展和应用。
下垂控制逆变器并机原理
下垂控制逆变器并机原理下垂控制逆变器并机原理1.引言下垂控制逆变器并机是一种常见的逆变器并机方式，主要用于电力系统的调度与运行。
本文将介绍下垂控制逆变器并机的基本原理、逆变器的运行过程以及控制策略。
2.下垂控制逆变器并机的基本原理下垂控制逆变器并机是利用逆变器的功率特性，在逆变器输出功率下降时获得额外的发电机输出。
当主逆变器发生故障或停机时，备用逆变器能够自动启动并提供稳定的电力输出，确保电力系统的可靠性。
下垂控制逆变器并机的基本原理是通过控制逆变器输出电压使其下降，从而引起发电机输出增加。
当发电机处于并机状态时，发电机的输出功率直接受到逆变器的控制，逆变器输出功率的变化会导致发电机输出功率的变化。
逆变器的电压输出下降将导致发电机的输出电流增加，从而提高并机发电机的输出功率。
通过这种方式，备用逆变器能够自动接管主逆变器的输出。
3.逆变器的运行过程逆变器是将直流电源转换为交流电源的设备，在逆变器工作过程中，需要输入一个稳定的直流电压，然后通过逆变电路将其转化为交流电压。
逆变器的工作过程主要包括三个步骤：功率调节、电流调节和电压调节。
首先，逆变器需要根据需求调节输出的功率水平。
通过控制输入电压的大小和频率，逆变器可以实现从零功率到最大功率的调节。
其次，逆变器需要根据负载的特性调节输出电流。
为了保证负载的稳定性，逆变器需要监测电流的大小，并根据需要调整输出电流。
通过控制输出电流的大小，逆变器可以适应不同电力系统的负载要求。
最后，逆变器需要根据负载的要求调节输出电压。
为了保证负载的稳定性和安全性，逆变器需要监测输出电压的大小，并根据需要进行调节。
通过控制输出电压的大小，逆变器可以确保负载正常工作并提供稳定的电力输出。
4.下垂控制逆变器并机的控制策略下垂控制逆变器并机使用一个特殊的控制策略来实现逆变器的并机操作。
该控制策略主要包括两个方面：电流控制和功率控制。
在电流控制方面，下垂控制逆变器并机会通过控制输出电流的大小来实现发电机的输出功率调节。
微网逆变器并联自适应下垂控制技术
微网逆变器并联自适应下垂控制技术作者：陶泉霖曹以龙江友华来源：《山东工业技术》2019年第09期摘要：微网中使用下垂控制可实现逆变器在并联时负载功率得到合理地分配，而传统下垂控制不能合理分配无功功率且存在环流影响系统电能质量的缺陷，所以本文提出了一种自适应下垂控制策略。
通过引入虚拟阻抗，本文采用自适应的控制策略对下垂控制进行修正，在模拟分流线路阻抗一致的前提下引用合理获取的下垂参数，达到控制目的。
该策略不仅提高了无功功率分配的精度，而且有效减小了系统间的环流，提升了电能质量。
仿真并实验验证该方法的有效性。
关键词：并联逆变器；下垂控制；虚拟阻抗；自适应控制；功率分配DOI：10.16640/ki.37-1222/t.2019.09.1240 引言目前，以太阳能、风能等新能源作为代表的可再生能源在资源匮乏和环境污染等问题日益严重的情况下受到越来越多的关注。
微电网系统作为由可再生能源、负载和储能装置构成的低压配电系统可以有机的将各种新能源产生的电能作为输出用电或者发送到电网上。
微电网通常存在并网或者孤岛运行两种模式，其中的微电源一般是通过逆变器并联构成交流电网。
合理地对逆变器进行控制可以保证微电网的安全、稳定运行。
下垂控制（Droop Control）是微电网逆变器并联中较为常用的控制方式，其主要通过模拟常规电网中同步发电机的下垂外特性实现对功率的合理分配。
该方法可以有效分配各分布式单元的电能，在负荷发生变化时也能满足其需求使系统自身平衡，做到了“即插即用”。
逆变器并联是采用下垂控制提高了微电网系统的控制灵活性和稳定性，但是由于传统下垂控制策略的固有缺陷，系统的动态性能极大程度上取决于拓扑结构中的滤波器性能与输出阻抗，同时还受下垂系数的影响。
而负载端的有功功率是由输出电压频率、输出电压的幅值以及输出功率决定的。
所以在逆变器并联时使用传统下垂控制作为控制策略的时候，逆变器的动态性能并不是独立受控的。
本文在引入虚拟阻抗的基础上，提出了一种采用自适应方案改进下垂控制的方法，该控制结构可以合理均分有功功率，减小被分配无功功率间误差，以及有效降低系统产生的环流。
下垂控制 曲线 pi控制
下垂控制曲线 pi控制【实用版】目录一、下垂控制简介二、下垂控制的工作原理三、下垂控制的应用四、曲线 pi 控制的概述五、曲线 pi 控制的实现六、总结正文一、下垂控制简介下垂控制（Droop control）是一种分散控制策略，应用于逆变器并联系统中。
相较于集中控制过于依赖并联系统中的某一模块、主从控制限制电源间的距离，下垂控制只需要电源本身的信息，无需互连信号线。
通过采集各逆变器的输出，根据给定的控制策略，就可以使得多台逆变器并联运行。
下垂控制具有很好的冗余性，结构简单，成本低，系统可靠。
二、下垂控制的工作原理下垂控制模拟了传统电力系统中同步发电机的下垂特性。
工作原理为：逆变电源检测各自输出功率的大小，对有功功率和无功功率进行解耦控制。
根据下垂特性得到输出频率和电压幅值参考值，从而合理分配系统的有功、无功。
简单来说，下垂控制的一个常见运用，就是有功调频、无功调压。
三、下垂控制的应用下垂控制应用于逆变器并网系统中，利用下垂特性，可以使逆变器有功功率输出减少，输出频率增大；逆变器有功功率输出增加，输出频率减小。
逆变器容性无功功率输出减少，电压升高；逆变器容性无功功率输出增大，电压降低。
四、曲线 pi 控制的概述曲线 pi 控制（Curve PI control）是一种基于比例 - 积分（PI）控制器的控制策略，应用于电力电子系统中。
曲线 pi 控制通过调整比例、积分参数，实现对系统输出电压、电流的精确控制，以达到稳定系统运行的目的。
五、曲线 pi 控制的实现曲线 pi 控制的实现主要包括以下几个步骤：1.逆变器测量模块采样逆变器滤波后的输出电压、电流。
2.对采样得到的电压、电流进行坐标变换。
3.计算逆变器输出的有功功率和无功功率。
4.根据给定的有功功率、无功功率参考值，通过下垂控制环节得到频率和电压幅值参考。
5.电压、电流双闭环控制。
6.通过 SPWM 产生逆变器控制所需的驱动信号。
六、总结下垂控制和曲线 pi 控制都是用于电力电子系统的控制策略。
《2024年微电网逆变器PV-QF下垂控制技术的研究》范文
《微电网逆变器PV-QF下垂控制技术的研究》篇一微电网逆变器PV-QF下垂控制技术的研究一、引言随着可再生能源的日益普及和微电网技术的发展，微电网逆变器作为连接分布式电源与电网的关键设备，其控制策略的优劣直接影响到微电网的稳定性和效率。
PV/QF下垂控制技术作为微电网逆变器的一种重要控制方法，在平衡功率分配、提高系统稳定性等方面发挥着重要作用。
本文将重点研究微电网逆变器PV/QF下垂控制技术，探讨其工作原理、控制策略及其应用效果。
二、PV/QF下垂控制技术的工作原理PV/QF下垂控制技术是一种基于功率/无功功率的下垂控制策略，其基本原理是模拟传统电力系统中频率和电压的下垂特性，在微电网中实现功率的自动分配和电压、频率的调节。
当微电网中多个逆变器并联运行时，通过调整各自的下垂系数，使得逆变器在输出功率或无功功率发生变化时，能够根据下垂特性曲线自动调整输出电压或电流，从而实现功率的合理分配和系统的稳定运行。
三、PV/QF下垂控制策略的优化针对传统的PV/QF下垂控制策略在微电网中的不足，本文提出了一种优化策略。
首先，通过对逆变器的输出功率和无功功率进行实时监测和计算，得出当前系统的实际负荷情况。
然后，根据负荷情况调整下垂系数，使得逆变器能够根据系统负荷的变化自动调整输出功率和无功功率。
此外，还引入了电压和频率的反馈控制，以进一步提高系统的稳定性和响应速度。
四、应用效果分析通过在微电网中应用优化后的PV/QF下垂控制技术，可以显著提高系统的稳定性和效率。
首先，通过调整下垂系数，使得逆变器能够根据系统负荷的变化自动调整输出功率和无功功率，从而实现功率的合理分配。
其次，引入电压和频率的反馈控制，可以快速响应系统中的扰动和变化，保证系统的稳定运行。
此外，该控制技术还能够有效平衡可再生能源的波动性，提高微电网的供电可靠性。
五、实验验证与结果分析为了验证PV/QF下垂控制技术的有效性，本文进行了实验验证。
通过搭建微电网仿真模型，模拟不同负荷下的系统运行情况。
下垂控制原理
下垂控制原理
下垂控制原理是一种自动控制技术，用于控制电力系统的频率和电压稳定性。
在电力系统中，频率和电压的变化会影响电力系统的稳定性和安全性。
因此，下垂控制原理被用于控制这些变量，以确保电力系统运行稳定、安全。
下垂控制原理可以应用于各种类型的电力系统，包括交流电力系统和直流电力系统。
其基本原理是通过控制发电机的励磁系统，来调节电力系统的频率和电压。
具体来说，下垂控制原理通过监测电力系统的频率和电压变化，来控制发电机的励磁系统。
当电力系统的频率或电压发生变化时，下垂控制系统会自动调节发电机的励磁系统，以使电力系统恢复到正常稳定状态。
下垂控制原理的实现需要使用专门的控制器和传感器，以监测电力系统的状态和变化。
这些控制器和传感器可以使用各种技术，包括电子控制、计算机控制和机械控制等。
总之，下垂控制原理是一种重要的电力系统控制技术，它能够有效地提高电力系统的稳定性和安全性，保障电网的正常运行。
- 1 -。
dcdc电源下垂控制原理
dcdc电源下垂控制原理
DC/DC电源下垂控制原理是指在DC/DC电源的输出电压出现波动或下降的情况下，通过控制电源内部的反馈回路，使输出电压保持稳定。
一般的DC/DC电源下垂控制原理如下：
1. 反馈控制：在DC/DC电源内部有一个反馈回路，将输出电压经过采样与参考电压进行比较，得到误差信号。
2. 错误放大器：将误差信号放大，得到一个控制信号。
3. 控制电路：根据控制信号，通过控制开关或调节电源内部元件的工作状态，来控制输出电压的稳定性。
4. 调节环节：将控制电路得到的控制信号传递给DC/DC电源的调节环节（如PWM控制器），来调节输出电压。
5. 输出电压稳定：通过反馈调节，不断调整控制信号，以使输出电压保持稳定。
总之，DC/DC电源下垂控制原理通过反馈调节、放大控制信号、控制电路和调节环节的组合，来实现对输出电压的稳定控制。
下垂控制原理
下垂控制原理下垂控制是一种常见的工程控制原理，它在许多领域都有着广泛的应用，比如机械制造、自动化设备、航空航天等。
下垂控制的基本原理是通过对系统的输出进行监测和调节，以使系统的状态能够稳定在期望值附近。
在本文中，我们将对下垂控制原理进行详细的介绍和分析。
首先，下垂控制的核心概念是反馈调节。
在一个典型的下垂控制系统中，系统的输出会被传感器监测，然后与期望值进行比较，得到误差信号。
控制器会根据误差信号来调节系统的输入，使得系统的输出能够逐渐接近期望值。
这种反馈调节的方式能够有效地抑制系统的波动和扰动，使得系统能够稳定运行。
其次，下垂控制的设计需要考虑到系统的动态特性。
在实际应用中，许多系统都具有复杂的动态特性，比如惯性、阻尼、延迟等。
这些特性会对下垂控制系统的性能产生影响，因此需要对系统的动态特性进行深入的分析和建模。
只有充分理解系统的动态特性，才能设计出有效的下垂控制方案。
另外，下垂控制的稳定性是一个重要的问题。
在设计下垂控制系统时，需要考虑系统的稳定性问题，以确保系统能够在各种工况下都能够保持稳定。
稳定性分析是下垂控制设计过程中的关键一步，它需要考虑系统的闭环响应、极点分布、频域特性等多个方面的因素，以确保系统的稳定性。
最后，下垂控制的实现需要考虑到实际工程应用的问题。
在实际应用中，下垂控制系统需要考虑到成本、可靠性、实时性等多个方面的因素。
因此，下垂控制系统的设计需要综合考虑这些因素，以找到最优的设计方案。
总的来说，下垂控制是一种重要的工程控制原理，它在许多领域都有着广泛的应用。
设计一个有效的下垂控制系统需要充分考虑系统的动态特性、稳定性问题，以及实际工程应用的需求。
只有在这些方面都得到充分考虑的情况下，才能设计出性能优异的下垂控制系统。
(完整版)逆变器的下垂控制
下垂控制的原理是什么。
？下垂控制是并网逆变器的常用控制原理，但是具体下垂控制的深层原理和物理含义是什么啊？查到的几乎所有的文献对此都是基于下垂控制XXXX、仿照同步发电机下垂特性XXXX，却没有一个真正说清楚仿照哪了，电机书上对同步发电机的下垂特性也没讲清楚其物理原理。
向各位知乎大神求教，我看网上也有很多问这个的却没有一个回答说清楚的。
添加评论分享简单来说，所谓下垂控制就是选择与传统发电机相似的频率一次下垂特性曲线（Droop Character）作为微源的控制方式，即分别通过P/f下垂控制和Q/V下垂控制来获取稳定的频率和电压，这种控制方法对微源输出的有功功率和无功功率分别进行控制，无需机组间的通信协调，实现了微源即插即用和对等控制的目标，保证了孤岛下微电网内电力平衡和频率的统一，具有简单可靠的特点。
——————————————————————————————————————————补充说一说。
学过电机学都知道，发电机有个功角特性曲线，其中凸极同步发电机的无功功率表达式是：有功功率表达式：我们可以看出，通过控制U和功角来控制有功功率P和无功功率Q。
那么反过来，可以通过控制有功功率P和无功功率Q来控制U和功角所以，微电网中的常规下垂控制是通过模拟传统发电机的下垂特性，实现微电网中微电源的并联运行。
其实质为：各逆变单元检测自身输出功率，通过下垂特性得到输出电压频率和幅值的指令值，然后各自反相微调其输出电压幅值和频率以达到系统有功和无功功率的合理分配。
逆变器输出电压频率和幅值的下垂特性为：其中w0，U0分别为逆变器输出的额定角频率，额定电压。
kp，kq为逆变器下垂系数。
P,Q 分别为逆变器实际输出的有功功率和无功功率。
P0，Q0分别为逆变器额定有功和无功功率。
由上式我们可以得到三相逆变器常规的P-f 和Q-U 下垂控制框图。
注：常规下垂控制是在系统并联逆变器的输出端等效阻抗为大电感的条件下推导得到的。
逆变器 下垂控制
1
2
此处，直接将微电源 等效成直流电源经逆变后得到的交流电源，并传输功率到公共交 流母线上。其相量关系如图：E为逆变电源输出电压的幅值，V为微电网公共交流母线 电压幅值，Z为线路阻抗的幅值，θ为线路阻抗的相角，Φ是以微电网公共交流母线电 压矢量作为参考时逆变电源输出电压矢量的相角。
3
逆变器的输出复功率如下：
17
谢谢老师
18
其原理是：逆变电源检测出各自输出功率的大小， 对有功无功两部分迚行独立的解耦控制，利用下 垂特性得到其输出频率和电压幅值的参考值，从 而合理分配系统的有功、无功功率。
8
首先利用测量模块采集负荷点的电压和电流，计算出微电源的输出瞬时有功、无功功率，
再经过低通滤波器LPF得到相应的平均功率。假设额定频率运行微电源输出的有功功率为 Pn ,fn 和U0分别为电网频率和额定电压幅值，通过下垂环节得到输出频率和电压幅值的指令
4
5
6
逆变器作为与电网连接的接口，可以将直 流电能转换为频率 电压可控的交流电能。 既可以与电网连接工作在并网状态，也可 以单独给负载供电即孤岛模式。
7
由微电源构成的微电网实质上逆变电源的并联系统，逆变器并联的控制目标即是实现 单台逆变器频率、幅值、相位的一致，最终实现各逆变电源对负载电流的均分。根据 前面对功率传输特性的分析，可以模拟传统电力系统同步发电机的下垂特性，实现逆 变电源并联系统的无互线并联控制，即下垂控制。
接。
2假设是改迚电路1，即在电压电流双环前又引入功率给定环节，那么再把下垂斜率控制该迚成PI PID 控制，是否缀余，而且如果给两个逆变器不同的功率给定值，相同的下垂系数，那么功率分担又会怎
样？
3 改迚电路2是两台并联逆变器向同一负载供电，即工作在孤岛状态，那么在并网的时候是否也能直 接这样改迚。
下垂控制原理范文
下垂控制原理范文下垂控制是指在控制系统中，通过一定的方法和控制策略来限制或抑制系统输出的下降过程。
下垂控制的主要目的是保证系统的稳定性和性能。
下垂控制的原理可以从两个方面来理解：1.动态调整控制器参数：下垂控制可以通过实时监测系统的输出值与期望输出值之间的误差，然后根据误差大小来动态调整控制器的参数。
一般情况下，当输出值下降时，误差会增加，控制器可以增大控制信号以抑制下降；相反，当输出值升高时，误差会减小，控制器可以减小控制信号以限制上升。
通过不断调整控制器参数，可以实现动态的下垂控制。
2.使用反馈环路：下垂控制通常通过使用反馈环路来实现。
反馈环路可以将系统输出值与期望输出值进行比较，并根据比较结果来生成控制信号。
当输出值下降时，反馈环路会检测到误差的增加，并相应地产生一个增大的控制信号，以抑制下降。
反之，当输出值升高时，反馈环路会检测到误差的减小，并产生一个减小的控制信号，以限制上升。
通过反馈环路的调整，可以实现系统的自动控制和下垂控制。
为了实现有效的下垂控制，一般需要设计一个合适的控制器。
常用的下垂控制器包括比例-积分-微分（PID）控制器和模糊控制器。
比例-积分-微分（PID）控制器是一种基于系统误差的控制器。
它通过比例项、积分项和微分项来调整控制信号。
比例项与误差成正比，用于调节控制信号的大小；积分项与误差的累积值成正比，用于抑制稳态误差；微分项与误差的变化率成正比，用于抑制系统的振荡。
通过调节PID控制器的参数，可以实现系统的下垂控制。
模糊控制器是一种基于模糊逻辑的控制器。
它通过模糊化、模糊推理和解模糊化三个过程来实现控制系统。
模糊化将系统的输入输出转换为模糊集合；模糊推理根据模糊集合之间的关系和规则，生成模糊控制信号；解模糊化将模糊控制信号转换为具体的控制信号。
模糊控制器可以灵活地处理非线性系统和复杂系统，并实现下垂控制。
通过以上的原理和方法，下垂控制可以有效地限制系统输出的下降过程，使系统具有良好的稳定性和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.逆变器并联下垂控制原理：
01
Z 02Z
22
ϕ∠∆1V ϕ∠∆
图1.两台逆变器并联运行的等效电路
图1中，运用电路理论的知识，并忽略阻抗01
Z 和02Z 中的阻性部分，可得出逆变器1输出地有功功率
和无功功率的表达式为：
1101
sin VV P X ϕ=∆ 21101
cos VV V Q X ϕ∆-= 在并联逆变器输出电压相角ϕ∆很小的情况下，sin ϕϕ∆≈∆和cos 1ϕ∆≈ 成立。
将其代入有功功率和无功功率的公式可以知，逆变器输出地有功功率主要由相角差ϕ∆决定，而无功功率主要由幅值X
V 决定。
基于以上分析，在逆变器并联系统中可以借助同步发电机的自下垂特性，引入有功功率和无功功率的调节作用，分别来调节逆变器输出电压的幅值和频率，即：
0x x x x m P ωω=-
0x x x x V V n Q =-
其中，x ω、0
x V 分别为x 台逆变器空载时输出电压的频率和幅值，x m 、x
n 分别为x 台逆变器输出电压的频率、幅值的下垂系数，如下图2所示。
图2（a ）可以看出，由于逆变器自身特性的差异所造成的逆变器并联运行时输出功率的差异随着频率和幅值下垂系数的增大而减小，但是随着下垂系数的增大电压的偏离度也会随之增大。
因此在实际设计中需要在负载均分度和电压偏离度之间进行折中考虑。
图2（b ）表明利用下垂特性选择不同的下垂系数，可以使不同容量的逆变器并联运行并按其单位容量均分负载，其下垂系数选择如下：
11221122x x
x x m S m S m S n S n S n S ==
====
图2.频率和幅值下垂特性
3.控制方法：
实际应用的外特性下垂并联控制方法主要是两种：一、负载电流前馈方式，二、减弱电压控制环方式。
负载电流前馈控制方法的特点是各个模块的电压调节器均为无静差的PI调节器，且电压环给定随着负载电流的增大而减小。
减弱电压环的控制框图如图3所示：
图3.减弱电压环方式的控制框图
减弱电压环方式比负载电流前馈方式难以设计。
