2020尖子生专用中考物理挑战压轴题专题电和磁 含解析

合集下载

2020年中考物理压轴题全揭秘 专题16 电与磁(教师版含解析)

2020年中考物理压轴题全揭秘 专题16 电与磁(教师版含解析)

专题16电与磁【考点1】:磁场电生磁【例1】(2019•抚顺)如图所示,通电螺线管右上方放置一条形磁体,通电后发现条形磁体N极与通电螺线管上方相互吸引,小磁针静止在如图所示位置。

请标出:(1)电源上端的极性(用“+”或“﹣”表示)。

(2)磁感线的方向。

(3)小磁针右端的磁极(用“N”或“S”表示)。

【解析】(1)由“条形磁体N极与通电螺线管上方相互吸引”可得出通电螺线管的上端为S极;根据螺线管中线圈绕向,利用安培定则可以确定电源下端为正极,上端为负极;(2)在磁体外部,磁感线方向从N极指向S极;(3)由磁极间的相互作用规律可知小磁针右端为S极,如图所示:【点评】本题考查磁极间的相互作用及右手螺旋定则,要求学生熟练应用右手螺旋定则进行判断螺线管的磁极或电流方向。

【变式1-1】(2019•本溪)桌面上放置一个通电螺线管和指南龟,指南龟内部装有条形磁体,当通电螺线管的开关断开时,指南龟龟尾指向地理南极,当开关闭合后,指南龟转动到如图所示的位置静止,请在图中标出:(1)通电螺线管右端的极性。

(2)磁感线方向。

(3)电源左端的极性(用“+”或“一”表示)【解析】(1)地球是一个大磁体,指南龟指南北的原因是由于受到了地磁场的作用;指南龟静止时,指向南的一端是磁体的南(S)极,指向北的一端是磁体的北(N)极,所以龟尾端为磁石的S极。

因异名磁极相互吸引,所以,根据开关闭合后指南龟的龟尾的指向可知,通电螺线管的左端为N极,右端为S极;(2)在磁体外部,磁感线的方向是从N极出发再回到S极,(3)右手握住螺线管,大拇指指向通电螺线管的N极,四指指向电流的方向,则电源的左端为负极,右端为正极,如图所示:【点评】本题考查了指南龟指南北的原因,安培定则的应用,磁感线的特点等,是一道综合性较强的题目。

【变式1-2】(2019•淄博)如图所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关S1和S2时,小磁针N极指向右端,则电磁铁的左端为极,电源右端为极。

全国通用备战2020中考物理专题1.20电与磁含解析20200219546

全国通用备战2020中考物理专题1.20电与磁含解析20200219546

二十、电与磁一、选择题1.(2019·德阳)在图中所示的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是()A.灯不亮,电铃响 B.灯不亮,电铃不响C.灯亮,电铃不响 D.灯亮,电铃响【答案】A【解析】当控制电路的开关S闭合时,控制电路中有电流,电磁铁具有磁性,吸引衔铁,动触头和下面电路接通,电铃工作,和上面的电路断开,所以电灯不亮。

2.(2019·七台河)如图所示四个实验中,能说明电动机工作原理的是()A B C D【答案】D【解析】电动机的工作原理是:通电导体在磁场中受到力的作用;A、该装置是奥斯特实验,表明通电导线周围存在磁场,故A不符合题意;B、该装置是发电机原理图,其原理是电磁感应现象,故B不符合题意;C、该装置是研究电磁铁磁性强弱的实验装置,是电流的磁效应,故C不符合题意;D、该装置是电动机原理图,表明通电的导体在磁场中受到力的作用,故D符合题意。

3.(2019·宜昌)巨磁电阻(GMR)效应指某些材料的电阻在磁场中急剧减小的现象,如图是说明巨磁电阻特性原理的示意图,当闭合S1、S2且将滑片P向右滑动时,下列说法正确的是()GMR指示灯S S2P电磁铁VLA.指示灯变暗,电压表示数变大B.指示灯变暗,电压表示数变小C.指示灯变亮,电压表示数变大D.指示灯变亮,电压表示数变小【答案】A【解析】由左图可知,电磁铁与滑动变阻器串联,当闭合S1、S2且将滑片P向右滑动时,变阻器接入电路中的电阻变大,电路的总电阻变大,由I= UR可知,左侧电路中的电流变小,通过电磁铁的电流变小,电磁铁的磁性变弱,因巨磁电阻的电阻在磁场中急剧减小,所以,巨磁电阻(GMR)的阻值变大,右图中指示灯和巨磁电阻串联的总电阻变大,电路中的电流变小,灯泡两端的电压变小,因灯泡的亮暗取决于实际功率的大小,所以,由P=UI可知,灯泡的实际功率变小,灯泡变暗,故CD错误;因串联电路中总电压等于各分电压之和,所以,巨磁电阻两端的电压变大,即电压表的示数变大,故A正确、B错误。

2020-2021年 中考物理电与磁20(附带答案解析)

2020-2021年 中考物理电与磁20(附带答案解析)

2020-2021年中考物理电与磁20(附带答案解析)一、电与磁选择题1.图中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。

当它在磁场中按箭头方向运动时,能产生感应电流的是()A. B. C. D.【答案】 C【解析】【解答】解:磁极间的磁感线是从N极指向S极,由图可知,C中导体做切割磁感线运动,所以会产生感应电流,C符合题意;ABD中的导体运动时,导体运动方向与磁感线方向平行,都不会切割磁感线,所以不会产生感应电流,ABD不符合题意;故答案为:C。

【分析】产生感生电流的条件:①电路必须闭合;②只是电路的一部分导体在磁场中;③这部分导体做切割磁感线运动.2.如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置,电路中有感应电流的是()A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中,线圈与磁感线垂直时,不切割磁感线,不能产生感应电流,ABC不符合题意;乙图中a导线向下切割磁感线,而丁图a导线向上切割磁感线,两图中a导线切割磁感线的方向相反,所以感应电流的方向相反,D符合题意.故答案为:D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

解答这类题目的思路是先明确产生感应电路的条件:①闭合电路的一部分导体;②导体切割磁感线运动这两个条件。

3.如图所示,两辆相同的小车上分别固定一块磁体和一个铁块,将它们靠近到一定距离后由静止释放,两小车同时运动下列说法正确的是()A. 两小车相互远离B. 小车运动起来是因为小车有惯性C. 磁体对铁块有作用力,同时铁块对磁体也有作用力D. 磁体对铁块的作用力和铁块受到的重力是一对平衡力【答案】 C【解析】【解答】解:A、因为磁体对铁块具有吸引力,所以将它们靠近到一定距离后由静止释放,两小车将靠近,A不符合题意;B、力是改变物体运动状态的原因,小车运动起来是因为磁体和铁块之间彼此产生了力的作用,带动小车运动,B不符合题意;C、物体间力的作用是相互的,所以磁体对铁块有作用力,同时铁块对磁体也有作用力,C 符合题意;D、磁体对铁块的作用力和铁块受到的重力不在一条直线上,方向不相反,大小也不一定相等,不是一对平衡力,D不符合题意。

压轴题05 电流与电路(解析版)-2020年中考物理挑战压轴题(尖子生专用)

压轴题05 电流与电路(解析版)-2020年中考物理挑战压轴题(尖子生专用)

压轴题05电流和电路1.如图所示的电路中,电阻R1的阻值为30Ω,闭合开关S,A1的示数为0.4A,A的示数为0.6A,求:(1)R1两端的电压;(2)R2的电阻;(3)R2的电功率。

【答案】(1)12V;(2)60Ω;(3)2.4W【解析】【分析】【详解】(1)由电路图可知,两个电阻并联,其两端电压即为电源电压,电流表A1测量支路电阻R1的电流,电流表A测量干路电流,由并联电阻特性可知1110.4A30Ω12VU I R==⨯=(2)由并联电路分流特性,电阻R2的两端电压即为电源电压,与电阻R1的两端电压相同,可知通过电阻R2的支路电流为210.6A-0.4A0.2AI I I=-==则1 2212V60Ω0.2AURI=== (3)由电功率公式21212V0.2A 2.4WP U I==⨯=答:(1)R1两端的电压为12V;(2)R2的电阻为60Ω;(3)R 2的电功率为2.4W 。

2.标有“6V 3W ”的小灯泡L 与额定功率为6W 的电阻器R 按如图电路连接在一个恒定电压的电源上,闭合开关S 时,灯L 正常发光,且电流表的示数为0.75A 。

求:(1)电源电压;(2)流过小灯泡的电流;(3)电阻器R 的电阻值;(4)电路的总功率。

【答案】(1) 6V ;(2) 0.5A ;(3) 24Ω;(4) 4.5W【解析】【分析】【详解】(1)由图可知小灯泡L 与电阻器R 并联,闭合开关S 时,灯L 正常发光,根据并联电路电压规律可知电源电压L 6V U U ==(2)由P=UI 可得通过小灯泡的电流L 3W 0.5A 6VP I U ===额额 (3)闭合开关S 时,灯L 正常发光,电流表测干路电流,示数为0.75,根据并联分流的特点可知通过电阻器R 的电流R L 0.75A 0.5A 0.25A I I I =-=-=根据并联电路电压规律可知电阻器R 两端电压为6V ,由U I R=可得电阻器R 的电阻值 R R 6V 24Ω0.25AU R I === (4)电路的总功率 6V 0.75A 4.5W P UI ==⨯=。

(尖子生专用)2020中考物理挑战压轴题专题08电功和电功率(含解析)

(尖子生专用)2020中考物理挑战压轴题专题08电功和电功率(含解析)

压轴题08 电功和电功率1.“道路千万条,安全第一条;行车不规范,亲人两行泪。

”酒后不开车是每个司机必须遵守的交通法规。

甲图是酒精测试仪工作电路原理图,电源电压U =6V ;R 1为气敏电阻,它的阻值随气体中酒精含量的变化而变化,如乙图所示。

气体中酒精含量大于0且小于80mg/100mL 为酒驾,达到或者超过80mg/100mL 为醉驾。

使用前通过调零旋钮(即滑动变阻器R 2的滑片)对测试仪进行调零,此时电压表示数为U 1=5V ,调零后R 2的滑片位置保持不变。

(1)当电压表示数为U 1=5V 时,求R 1消耗的电功率 (2)当电压表示数为U 1=5V 时,求R 2接入电路中的阻值(3)某次检测中,电流表示数I 1′=0.2A,请通过计算,判断此驾驶员属于酒驾还是醉驾。

【答案】(1)0.5W (2)10Ω (3)此驾驶员为酒驾. 【解析】 【详解】(1)由图可知,当气体中酒精含量为0mg/100mL 时,R 1的阻值为50Ω由P =UI ,UI R=得:P 1=211U R =()25V 50Ω=0.5W ;(2)通过R 1的电流为:I 1=11U R =5V 50Ω=0.1A ,因为R 2与R 1串联,所以通过R 2的电流为:I 2=I 1=0.1A ,由U 总=U 1+U 2得R 2两端的电压为:U 2=U 总−U 1=6V −5V=1V ,由UI R=得R 2=22U I =1V0.1A=10Ω;(3)由UIR=得R’总='1UI总=6V0.2A=30Ω,因为R1与R2串联,则R总=R1+R2,此时R1的阻值为R1′=R总′−R2=30Ω−10Ω=20Ω,由图可知,R1的阻值随气体中酒精含量减小而增加,当R1=10Ω时,气体中酒精含量为80mg/100mL,则当R1′=20Ω时,气体中酒精含量大于0mg/100mL且小于80mg/100mL,故此驾驶员为酒驾。

2.如图所示,电源电压和灯L的电阻保持不变,定值电阻R1=20Ω,灯L标有“6V 3W”字样。

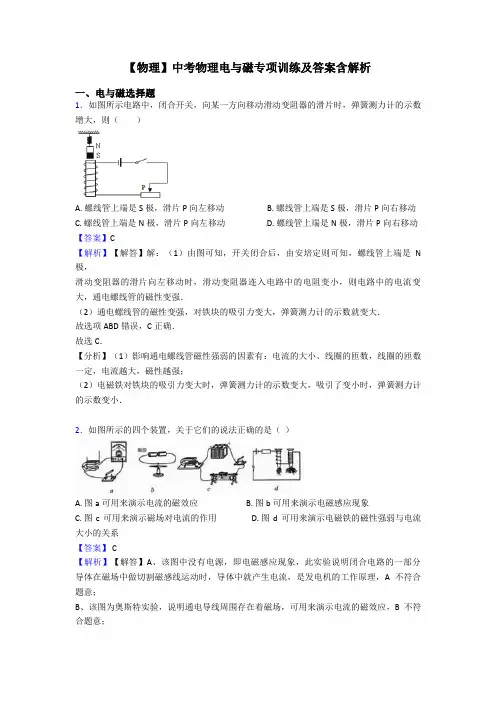

【物理】中考物理电与磁专项训练及答案含解析

【物理】中考物理电与磁专项训练及答案含解析

【物理】中考物理电与磁专项训练及答案含解析一、电与磁选择题1.如图所示电路中,闭合开关,向某一方向移动滑动变阻器的滑片时,弹簧测力计的示数增大,则()A. 螺线管上端是S极,滑片P向左移动B. 螺线管上端是S极,滑片P向右移动C. 螺线管上端是N极,滑片P向左移动D. 螺线管上端是N极,滑片P向右移动【答案】C【解析】【解答】解:(1)由图可知,开关闭合后,由安培定则可知,螺线管上端是N 极,滑动变阻器的滑片向左移动时,滑动变阻器连入电路中的电阻变小,则电路中的电流变大,通电螺线管的磁性变强.(2)通电螺线管的磁性变强,对铁块的吸引力变大,弹簧测力计的示数就变大.故选项ABD错误,C正确.故选C.【分析】(1)影响通电螺线管磁性强弱的因素有:电流的大小、线圈的匝数,线圈的匝数一定,电流越大,磁性越强;(2)电磁铁对铁块的吸引力变大时,弹簧测力计的示数变大,吸引了变小时,弹簧测力计的示数变小.2.如图所示的四个装置,关于它们的说法正确的是()A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源,即电磁感应现象,此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,是发电机的工作原理,A不符合题意;B、该图为奥斯特实验,说明通电导线周围存在着磁场,可用来演示电流的磁效应,B不符合题意;C、该图中有电源,即闭合开关后,磁场中的金属棒就会在磁场中运动,即说明通电直导线在磁场中受到力,C符合题意;D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关,D不符合题意;故答案为:C。

【分析】探究通电导体在磁场中受力的作用的装置中,有电源,磁体、导线等,当导线中电流相等时,可以探究电磁铁的磁性和线圈匝数的关系.3.下列设备,利用电磁继电器工作的是()A. 水位自动报警器B. 动圈式话筒C. 电磁起重器D. 直流电铃【答案】 A【解析】【解答】解:A、如图,由容器、左侧电源和电磁铁组成的是控制电路,由有灯和右侧电源组成的是工作电路,这是一个电磁继电器用控制电路来控制工作电路的。

2020年中考物理三轮冲刺《电与磁》专项测试题(含答案)

2020年中考物理三轮冲刺《电与磁》专项测试题(含答案)

《电与磁》专项测试题一、单选题(每小题只有一个正确答案)1.一根条形磁棒,摔成两节后,其中任何一节磁体磁极的个数是()A.只有一个B.仍是两个C.变成四个D.只有半根有磁性2.小华同学在做“探究电磁铁”实验中,使用两个相同的大铁钉绕制成电磁铁进行实验,如图所示,下列说法中正确的是()A.要使电磁铁磁性增强,应将变阻器的滑片向右移动B.电磁铁B的磁性比电磁铁A的磁性强C.电磁铁B磁性较强,所以通过它的电流较大D.若将两电磁铁上部靠近,会相互吸引3.如图所示的电磁铁是由5匝线圈绕制而成,开关闭合后,以下说法正确的是A.右端是N极,每匝线圈之间相互吸引B.右端是N极,每匝线圈之间相互排斥C.右端是S极,每匝线圈之间相互吸引 D.右端是S极,每匝线圈之间相互排斥4.如图所示,是研究电流热效应的部分电路,甲电阻丝阻值小于乙电阻丝阻值.比较通电后两电阻丝两端的电压和功率A.U甲=U乙 P甲=P乙 B.U甲<U乙 P甲>P乙C.U甲<U乙 P甲<P乙 D.U甲>U乙 P甲<P乙5.下列说法中正确的是A.磁感线是铁屑组成的B.可以通过铁屑来判断磁场中某点的磁场方向C.磁场看不见摸不着,但可通过小磁针来感知它的存在D.小磁针的S极在某点所受磁场力的方向,跟该点磁感线的方向相同1/ 96.一根钢条接近小磁铁,小磁铁的N极被吸向钢条;这一现象说明钢条原来A.一定有磁性,接近磁极的一端是S极B.一定有磁性,但不能确定它的极性C.一定没有磁性D.不一定有磁性7.电动汽车越来越多地进入普通家庭,电动汽车的核心部件是电动机,下面图中能正确反映电动机工作原理的是()A.B.C.D.8.如图,弹簧测力计下悬挂一小条形磁铁,使弹簧测力计沿着水平放置的大条形磁铁的左端 N 极开始,向右端 S 极处逐渐移动时,弹簧测力计示数将.A.逐渐增大 B.逐渐减小 C.先减小后增大 D.先增大后减小9.小冬利用压力传感器、电磁继电器、光敏电阻等元件,设计了一个机动车超载自动拍照电路.当有车辆通过时光控开关会自动闭合,若车辆超重时,压力开关会闭合,使摄像系统电路接通,可自动拍摄超重车辆号牌.下列有关说法正确的是()A.机动车驶过埋有压力开关的路口,摄像机就会自动拍摄B.只要光控开关接收到车辆驶过信息,摄像机就会自动拍摄C.当光控开关和压力开关都闭合时,摄像机才会自动拍摄D.若将光控开关和压力开关并联,也能起到相同的作用10.关于电磁铁,几位同学有下面的一些说法,你认为其中错误的是()A.电磁铁通电时有磁性,断电时没有磁性B.电磁铁中通过的电流越大,它的磁性就越强C.在电流一定的情况下,外形相同的螺线管线圈匝数越多,它的磁性越强D.往通电螺线管中插入金属棒就会使通电螺线管的磁性增强11.科学家探索自然界的秘密,要付出艰辛的努力.十九世纪英国科学家法拉第,经过十年坚持不懈的努力,发现了电磁感应现象,下图中能表明这一现象的实验是()A.B. C.D.12.如图所示,两条条形磁体靠近的两个端头处各放有一个小铁钉,当两磁体相互接触时,小铁钉将会A.相互靠近 B.相互远离 C.落下 D.静止不动13.小科以塑料管为连接轴将两个玩具电机的转轴连接起来,并连接如图所示的电路,开关 S 闭合后,灯泡发光。下列说法错误的是()A.甲电机的工作原理和动圈式话筒相同B.甲电机相当于发电机C.乙电机工作是电磁感应D.甲、乙电机都实现了电能和机械能之间的转化14.如图,下列关于电磁现象的表述不正确的是()A.甲图闭合开关,线圈转动,说明磁场对电流有力的作用B.乙图给导线通电,导线附近磁针发生偏转,说明电流周围存在磁场C.丙图闭合电路的部分导体ab在磁场中上下运动,灵敏电流计指针一定会偏转D.丁图用橡胶棒接触验电器金属球,金属箔片张开,说明橡胶棒带电15.关于电动机的工作原理,以下说法正确的是( )A.磁极间的作用B.电流的磁效应C.磁场对电流的作用D.电磁感应现象3/ 9二、多选题(每小题至少有两个正确答案)16.下列说法正确的是()A.磁场周围存在磁感线B.利用小磁针,可以判断磁场中某点的磁场方向C.磁体之间的相互作用是通过磁场发生的D.磁感线分布越密的地方,其磁场越弱17.关于电磁现象,下列说法正确的是()A.通电导体在磁场中一定受到磁场力B.发电机是根据电磁感应原理制造的C.电子定向移动时能产生磁场D.电磁继电器应用了电流的磁效应18.为了防止中考考试作弊,监考人员利用手持式金属探测器对考生进行检查(如图所示),当靠近金属物体时,在金属导体中就会产生涡流电流,探测器发出警报。

(尖子生专用)2020中考物理挑战压轴题专题11物理方法专题(含解析)

(尖子生专用)2020中考物理挑战压轴题专题11物理方法专题(含解析)

压轴题11 物理方法专题1.在测定一个未知电阻X R 的阻值时,小明和小亮设计了如图甲所示的实验电路,其中1R 是电阻箱,S 1为单刀双掷开关。

(1)闭合开关S 后,把开关S 1接到触点1,调节滑动变阻器R ,使电压表有个合适的示数U ;把开关S 1接到触点2后,小明和小亮采取了不同的实验操作。

小明的操作:保持滑片P 的位置不变,只调节电阻箱1R ,直到电压表示数为U ; 小亮的操作:同时调节滑动变阻器R 和电阻箱1R ,直到电压表表示数为U 。

你认为两人的操作中,_____的操作是正确的。

(2)选择正确的实验操作后,电阻箱1R 上各旋钮的位置如图乙所示,其读数为_____Ω,则待测电阻X R 的阻值应为_____Ω。

(3)下列实验中,所用方法与上述相同的是(______)A .探究二力的合成时,用合力来代替两个力的作用效果B .探究摩擦力与接触面粗糙程度的关系时,保持压力一定C .探究力与运动的关系时,推理出小车在不受力时的运动情况D .探究液体内部的压强时,用U 型管两侧液面的高度差来体现液体压强的大小【答案】小明108108A【解析】【详解】(1)[1]S 闭合,S 1接触1时,调节滑动变阻器,滑动变阻器连入电路阻值为R 滑。

电压表示数为U ,所以:x x R R R U U =+滑总① S 1接触2时,只调节电阻箱,电压表示数为U :11R R R U U =+滑总② S 1接触2时,调节电阻箱与滑动变阻器,电压表示数为U :11R R R U U '=+滑总③ 由①②式得:11x x R R R R R R =++滑滑 R 滑不变,1X R R =。

由①③式得:11x x R R R R R R '=++滑滑 R R '滑滑>时,1X R R >,R R '滑滑<时,1X R R <,所以小明操作正确。

(2)[2][3]电阻箱的电阻为:11100Ω010Ω81Ω108ΩR =⨯+⨯+⨯=所以1108ΩX R R ==;(3)[4]本实验采用等效替代的方法测X R 的阻值;A .探究二力的合成时,用合力来代替两个力的作用效果,A 项符合题意;B .探究摩擦力与接触面粗糙程度的关系时,保持压力一定,B 项不符合题意;C .探究力与运动的关系时,推理出小车在不受力时的运动情况,C 项不符合题意;D .探究液体内部的压强时,用U 型管两侧液面的高度差来体现液体压强的大小,故D 项不符合题意;2.小阳用图所示的实验器材测量平均速度:(1)该实验的原理是___________________;(2)该实验需要的测量工具是刻度尺和_____________;(3)小车通过全程1s的平均速度为1v,通过上半段路程2s的平均速度为2v,则1v______ 2v(选填“大于”、“小于”或“等于”);(4)小阳还想探究不同质量的物体从斜面上滑到低端的平均速度是否相同,他应该让质量____(选填:“相同”或“不同”)的小车,从同一斜面的________(选填“相同”或“不同”)高度由静止滑下,通过测量小车到达斜面低端所用的________来比较平均速度.【答案】svt=停表大于不同相同时间【解析】(1)该实验的原理是:Svt =.(2)由原理可知,测量长度需要用刻度尺,测量时间需要用停表.(3)因为下车下滑时速度越来越快,所以全程的平均速度大于上半段的平均速度.(4)在探究不同质量的物体从斜面上滑到低端的平均速度是否相同时,应该让质量不同的小车,从同一斜面的相同高度由静止滑下,通过测量小车到达斜面低端所用的时间来比较平均速度.点睛:题通过斜面小车实验来考查学生的分析能力和对速度的计算,是一道基础题,在解决(4)时要注意控制变量.3.从高空下落的物体,速度越来越大,所受到的空气阻力也会随速度的增大而增大,因此物体下落一段距离后将以某一速度做匀速运动,通常把这个速度称为收尾速度。

2020中考物理 临考压轴冲刺 电与磁(含答案)

2020中考物理 临考压轴冲刺 电与磁(含答案)

2020中考物理临考压轴冲刺电与磁(含答案)一、选择题(本大题共8道小题)1. 下面关于磁体性质说法不正确的是()A. 任何磁体都有两个磁极B. 同名磁极互相吸引,异名磁极互相排斥C. 磁体的周围存在着磁场D. 小磁针静止时,N极总指向地球北方2. 关于磁场和磁感线,以下说法正确的是()①磁场看不见摸不着,但可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场对放入其中的磁体有力的作用④地球周围存在磁场A. ①②③B. ①②④C. ①③④D. ②③④3. 图中的a表示垂直于纸面的一根导线,它是闭合电路的一部分,当它在磁场中按箭头方向运动时,不能..产生感应电流的情况是()4. 如图所示,开关闭合,小磁铁处于静止状态后,把滑动变阻器的滑片P缓慢向右移动,此时悬挂的小磁铁的运动情况是()A. 向下移动B. 向上移动C. 静止不动D. 无法确定5. 如图所示是一种环保型手电筒,只要将它来回摇动,小灯泡就能发光,能说明该手电筒工作原理的装置图是()6. 在如图所示电路中,闭合开关S,将滑动变阻器滑片P向右移动时,图中的电磁铁()A. b端是N极,磁性减弱B. b端是S极,磁性减弱C. a端是N极,磁性增强D. a端是S极,磁性增强7. 如图,下列关于电磁现象的表述不正确的是()A. 甲图闭合开关,线圈转动,说明磁场对电流有力的作用B. 乙图给导线通电,导线附近的磁针发生偏转,说明电流周围存在磁场C. 丙图闭合电路的部分导体ab在磁场中上下运动,灵敏电流计指针一定会偏转D. 丁图用橡胶棒接触验电器的金属球,金属箔片张开,说明橡胶棒带电8. 物理知识在生活中应用非常广泛,下列事例都是利用电磁感应原理工作的是()①来回摇晃手摇式手电筒,使磁体在线圈中运动,小灯泡就能发光;②对着动圈式话筒说话,声音带动线圈在磁场中运动,产生变化的电流;③将带有磁条的银行卡在POS机的线圈中刷一下,POS机便通过产生的电流读出银行卡的信息;④动圈式扬声器的线圈中通过变化的电流时,线圈在磁场力的作用下,带动纸盆振动发出声音.A. ①②③B. ②③④C. ①③④D. ①②④二、填空题(本大题共6道小题)9. 如图所示是一种温度自动报警器的原理图.制作时,在________(选填“煤油”或“水银”)温度计的玻璃管中插入一段金属丝,使温度计两端分别与电源的两极相连.当温度达到金属丝下端所指的温度时,电磁铁具有________,将衔铁吸引过来,使电铃发出报警信号.10. 电动机在生活中已得到广泛应用,主要是利用电动机在工作时将电能转化为________;在探究感应电流产生的实验中,要改变感应电流的方向,可以改变导体切割磁感线的运动方向或________方向.11. 如图所示,导体ab左右运动时,电流计指针左右摆动,这是________现象,利用这个原理可以制作________(选填“发电机”或“电动机”).12. 如图所示,是探究“磁场对通电导线的作用”的实验装置,当闭合开关S时,导线ab中电流的方向是从________(选填“a到b”或“b到a”),导线ab受到磁场力的作用而向左运动;如果只改变电流方向,那么导线ab将向________运动.科学家在该实验基础上发明了电动机,实现了把________能转化为机械能.13. 如图所示,用漆包线绕成矩形线圈,将线圈两端的导线拉直并用刀将漆全部刮掉,作为转动轴.将线圈放在金属支架上,在它下面放一块小磁体,用纸做一个小风车固定在转动轴上,将装置与小量程电流表相连,使小风车转动,可观察到__________________的现象,说明电路中有电流产生,此过程中________能转化为电能,若将电流表换成干电池接入电路,线圈________(选填“能”或“不能”)持续转动.14. 课外兴趣小组自制了一个“温度自动报警器”(原理如图所示).使用时发现电磁铁磁性不够强,改进的办法有________________(只需填出一种).要使图中电磁铁通电时左端为N极,a点应接电源的________极.三、作图题(本大题共3道小题)15. 请标出图中小磁针的N极.16. 如图所示,小磁针在条形磁体作用下处于静止状态,请标出小磁针的N极和A点处的磁场方向(用箭头表示).17. 如图所示螺线管悬挂在条形磁铁的旁边,螺线管通电后向左偏移,请标出通电螺线管N、S极和电流方向.2020中考物理临考压轴冲刺电与磁-答案一、选择题(本大题共8道小题)1. 【答案】B【解析】任何一个磁体都有两个不同的磁极,它们同时存在,A正确,但不符合题意;磁极间的相互作用的规律是:同名磁极相互排斥,异名磁极相互吸引,B错误,符合题意;磁体周围存在着磁场,它看不见、摸不着,C 正确,但不符合题意;地磁的南极在地理的北极附近,所以小磁针静止时,小磁针的N极总是指向地球的北方,D正确,但不符合题意.故选B.2. 【答案】C【解析】磁感线并不是磁体周围真实存在的曲线,而是人们为了形象的描述磁场,根据磁场中小磁针的排布而假想的,②是错误的,①③④是正确的.故选C.3. 【答案】D【解析】由图分析可知,A、B、C中的导线运动时都会切割磁感线,所以会产生感应电流;D中导线运动方向与磁感线方向平行,没有做切割磁感线运动,所以不会产生感应电流.故选D.4. 【答案】B【解析】闭合开关后,根据安培定则可以判断出,螺线管的上端为S极,小磁铁下端为S极,由同名磁极相互排斥可知,弹簧被压缩,当滑动变阻器向右移动,电阻减小,电流增大,通电螺线管的磁性增强,小磁铁继续向上移动.故选B.5. 【答案】B【解析】将环保手电筒摇动时,小灯泡就发光,此过程中是将机械能转化为电能的过程.在各装置中,选项B是电磁感应现象,其原理与手电筒的工作原理相同.故选B.6. 【答案】A【解析】当滑片向右移动时,连入电路中的电阻变大,使得电路中的电流变小.因电磁铁的磁性强弱与线圈的匝数和电流大小有关,当匝数一定时,电流越小,磁性越弱;由安培定则可知,电磁铁的b端为N极,a端为S极.综合分析可知本题的答案为A.7. 【答案】C【解析】甲图是电动机的原理图,说明了磁场对电流有力的作用,A选项正确;乙图是奥斯特实验,说明通电导线周围存在着磁场,B选项正确;丙图中要产生感应电流,导体ab要做切割磁感线运动,即导体ab在磁场中应水平运动,C选项错误;验电器是检验物体是否带电的仪器,它是根据同种电荷相互排斥的原理工作的,用橡胶棒接触验电器的金属球,金属箔片张开,说明橡胶棒带电,D选项正确.故选C.8. 【答案】A【解析】电磁感应原理是闭合电路的一部分导体切割磁感线,产生感应电流,机械能转化为电能. ①来回摇晃手摇式手电筒,切割磁感线,产生感应电流,机械能转化为电能,与电磁感应原理相同;②对着动圈式话筒说话,声音带动线圈在磁场中运动,切割磁感线产生电流,机械能转化为电能,与电磁感应原理相同;③将带有磁条的银行卡在POS机的线圈中刷一下,切割磁感线产生电流,机械能转化为电能,与电磁感应原理相同;④动圈式扬声器通过变化的电流,线圈受力振动,电能转化为机械能,与电动机的原理相同. 故选A.二、填空题(本大题共6道小题)9. 【答案】水银磁性【解析】自动报警电路里面温度计里面的测温物质应该是导体,因此应该用水银温度计。

2020年中考物理挑战压轴题附详解(七)

2020年中考物理挑战压轴题附详解(七)

压轴题07电和磁1.小明家的饮水机具有自动加水和加热两种功能,烧水时,先按一下加水按钮,自吸泵把水从水桶抽到壶内,当壶内水位达到规定容量时,自吸泵自动停止抽水;再按一下加热按钮,加热装置将对壶内的水加热。

如图所示.“控制电路”中的热敏电阻R1的阻值随温度变化的曲线如图所示.电磁铁线圈电阻可忽略不计,“饮水机”共安装有2根加热电热丝和一根保温电热丝,当电磁铁线圈中电流大于或等于50mA时,继电器的衔铁被吸合,使加热电路断开,保温电路工作。

当线圈中的电流小于或等于40mA时,继电器的衔铁被释放,使加热电路闭合.电磁继电器的电源两端电压U=6V,饮水机的参数如表所示已知水的比热容c水=4.2×103 J/(kg·℃),水的密度ρ水=1.0×103 kg/m3,g取10 N/kg,电热水机的铭牌数据如表.(1)电磁继电器的接线柱________(M/N)应与家庭电路的火线相连。

(2)如果自吸泵抽水效率为60%,求自吸泵将1.2 L水提升0.5 m消耗的电能_____.(3)加热电路中2根“220V 600W”电热丝的合理连接方式是___________(并联/串联)(4)为了实现温度控制,饮水机加热电热丝(图中未画出)应该选择接在以下的____。

A.AD端 B.BC端C.AB端D.CD端(5)假设饮水机内水温达到90℃时,温控电路就将电路切换到保温状态,此时滑动变阻器的阻值为__________Ω。

(6)现将滑动变阻器R2的阻值适当调小,则该饮水机的保温范围将比原来____(大/小).2.图甲是电梯结构的示意图,它主要是由轿厢、滑轮、配重、缆绳及电动机等部件组成,小明家住21楼,他乘电梯从1楼匀速上升到21楼用时60s,已知每层楼的高度为3 m.小明重500 N,轿厢重4500 N,动滑轮和细绳的重力以及摩擦力均忽略不计,针对此过程,解答下列问题.(1)拉力F的功率为多大____?(g取10 N/kg)(2)动滑轮A提升小明的机械效率为多少_____?(3)图乙是该电梯超载报警系统工作原理图,在工作电路中,当电梯没有超载时,触点K与触点A接触,闭合开关S,电动机正常工作;当电梯超载时,触点K与触点B接触,电铃发出报警铃声,即使闭合开关S,电动机也不工作.在控制电路中,已知电源电压为8 V,保护电阻R2= 100Ω,电阻式压力传感器R1的阻值随乘客压力(F压)大小变化如图丙所示,电磁铁线圈的阻值忽略不计,当电磁铁线圈电流超过0.02 A时,电铃就会发出警报声.①由图丙可知,电梯承载的人越多,电阻式压力传感器R1受到的压力越大,电阻___________,当电流达到0.02A时,衔铁被吸下,电铃发出警报声;②若乘客人均重为600 N,该电梯最多可以乘载多少人______?③在安全的前提下,如果想增大该电梯的载重量,可以怎样改变控制电路_____?3.如图,一质量为40g。

2020年中考专题训练 电与磁(含答案)

2020年中考专题训练 电与磁(含答案)

2020年中考专题训练电与磁一、单选题1.磁体的特征是()A.与带电体一样,有吸引轻小物体的性质B.只能吸引铁不能吸引其他金属C.能够吸引铁、钴、镍和其他磁性材料D.只能吸引异名磁极2.世界上第一个清楚地、准确地论述磁偏角的科学家是()A.牛顿B.哥伦布C.爱迪生D.沈括3.下列做法中能够改变通电螺线管外部磁场方向的是()A.增加线圈的匝数B.改变电流的大小C.改变螺线管中的电流方向D.在螺线管中插入铁芯4.下列几种物质不能被磁化的是()A.碳钢B.铸铁C.铜棒D.镍片5.小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示.下列说法正确的是()A.图中P、Q两点相比,P点处的磁场较强B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变6.某通电螺线管与一只定值电阻串联后,接到电源两端,下列措施不能增加通电螺线管磁性的是()A.增加螺线管匝数B.减小串联电阻的阻值C.地球周围空间存在磁场D.换用新电池,以提高电压7.如图所示,在将磁铁插入铜质漆包线绕制的线圈的过程中,灵敏电流计(量程很小的电流表)的指针会向右摆动.则下列说法中正确的是()A.条形磁体相当于“电源”B.若将磁铁拔出来,则灵敏电流计的指针将不会摆动C.上述过程中是把电能转化为机械能D.上述过程中的原理是电磁感应二、填空题8.如图是手摇节能LED手电筒,它可在无电的情况时手摇发电,是一款永远有电、无需更换灯泡的手电筒.手摇发电时利用了____原理,将机械能转化为____能.9.研究发现,人体内部存在磁场,人体内部的磁场与人体健康密切相关.①人体内部的磁场与地磁场相比很弱,若用磁感线描述人体内部的磁场和地磁场,则下列判断中合理的是______(选填:a、b或c).a.人体内部磁场的磁感线分布较疏b.人体内部磁场的磁感线分布较密c.两者磁场的磁感线疏密大致相同②对人体内部磁场存在的原因提出猜想,请写出一种猜想及其依据.________________.10.如图所示,将挂着铁块的弹簧测力计在水平放置的条形磁铁上自左端向右逐渐移动时,测力计的示数将________.11.放在磁场中的小磁针在受到磁场力的作用时,小磁针N极受力方向和磁场方向__________,如果小磁针能够自由转动,则小磁针静止时S极的指向与磁场方向________.12.图中的a表示垂直于纸面的一根导体,它是闭合电路的一部分,它在磁场中如箭头所示的方向运动时,在哪种情况下不会产生感应电流?________.13.如图甲所示装置是用来研究______,根据图乙所示的现象可以制成______.14.能够长期保持磁性的磁体叫做 ________,它包括 ________磁体和 ________磁体.三、实验题15.课堂上,老师做了如图所示的演示实验,给直导线(铝棒)通电,观察到直导线运动起来.(1)实验现象说明______________有力的作用.____________机就是利用这种现象制成的.(2)判断“有力的作用”的依据是________.A.力是维持物体运动的原因B.一切物体都有惯性C.物体运动状态改变时,一定受到力的作用(3)将磁极上下对调,观察直导线的运动情况,这样操作是为了研究________________.16.在研究“磁场对通电导体(电流)有力的作用”实验中.(1)利用图甲所示的装置研究“磁场对电流的作用”时,应在“a”、“b”之间接入______(填“灵敏电流计”“电源”或“灯泡”),根据该原理可制成______.(2)如图乙、丙中,磁体间磁场的磁感线方向都是从磁体N极水平指向S极,且线圈所处的空间磁场强弱是恒定不变的(也称匀强磁场).(a)在乙图中,通电后cd段导线受磁场力的方向为竖直向下,此时,ab段导线所受磁场力的方向是竖直向上,这两个力不是一对平衡力,这是因为______A.二力不是作用在同一物体上B.二力不是作用在同一直线上C.二力的作用点不同D.二力大小不是相等(b)图丙中的线圈可以持续转动,是在外部加装了__________,该装置能使线圈平面刚处于________(填“平行磁感线”“垂直磁感线”或“任一”)位置时,自动改变线圈中的电流方向.(c)写出一种让图丙中线圈转动更快的措施:____________.17.为了探究导体在磁场中怎样运动,才能在电路中产生电流,采用了图中所示的实验装置:(1)将细导线悬挂的导体放入蹄形磁体中,闭合开关,电流计指针不偏转,让导体在蹄形磁体中左右运动,电流计指针______偏转;断开开关,让导体在蹄形磁体中左右运动,电流计指针______偏转.(填”会“或”不会“)(2)将细导线悬挂的导体放入蹄形磁体中,闭合开关,让导体在蹄形磁体中竖直上下运动,电流计指针______偏转;让导体在蹄形磁体中斜向上或斜向下运动,电流计指针______偏转.(填”会“或”不会“)(3)综合以上实验现象可知,导体在磁场中运动产生电流的条件是:导体必须是______电路的一部分,且一定要做______的运动.(4)在这个试验中______能转化为了电能.四、作图题18.如图所示的装置,闭合S,滑片P向左移动时,弹簧测力计示数增大,请在电磁铁周围作一条磁感线,并标出电源的正负极(用电路符号表示).19.在图中,标出任意一条磁感线的方向.20.如图所示,闭合开关S后,请标出小磁针的N极.五、阅读理解题21.阅读《电磁感应的应用﹣﹣动圈式话筒》,回答下列各题.电磁感应的应用﹣﹣动圈式话筒迈克尔·法拉第(Michael Faraday)英国物理学家、化学家,也是著名的自学成才的科学家.1791年9月22日出生萨里郡纽因顿一个贫苦铁匠家庭.他的父亲是个铁匠,体弱多病,收入微薄,仅能勉强维持生活的温饱.但是父亲非常注意对孩子们的教育,要他们勤劳朴实,不要贪图金钱地位,要做一个正直的人.这对法拉第的思想和性格产生了很大的影响.电磁感应是法拉第在电磁学中最重大的发现之一,这一发现永远改变了人类文明.依据电磁感应的原理,人们制造出了发电机,使得电能的大规模生产和远距离输送成为可能;另一方面,电磁感在电工技术、电子技术以及电磁测量等方面都有广泛的应用.人类社会从此迈进了电气化时代.什么是电磁感应呢?如图1所示,当导体回路的一部分ab在磁场中做切割磁感线运动时,回路中就会产生电流的现象.这种利用磁场产生电流的方法叫做电磁感应,产生的电流叫做感应电流.在剧场里,为了使观众能听清演员的声音,常常需要把声音放大,放大声音的装置主要包括话筒、扩音器和扬声器三部分.其中话筒的工作原理就是电磁感应,话筒是把声音转变为电信号的装置.如图2所示是动圈式话筒构造原理图,它是利用电磁感应现象制成的,当声音信号(声波)使金属膜片振动时,连接在膜片上的音圈(线圈)随着一起振动,音圈在永磁铁的磁场里振动时,相当于音圈回路的一部分在磁场中做切割磁感线运动,音圈中就产生感应电流(电信号),感应电流的大小和方向都变化,变化的振幅和频率由声音信号(声波)决定,这个信号电流经扩音器放大后传给扬声器,从扬声器中就发出放大的声音.请根据上述材料,回答下列问题:(1)动圈式话筒可实现______信号与______信号的相互转换;(2)电磁感应现象是将机械能转换为______能;扬声器能将电能主要转化为______能.22.阅读以下材料,回答问题.指南针是我国古代的四大发明之一.司南是春秋战国时期发明的一种指南针,如图甲所示,它由青铜盘和磁勺组成,磁勺放置在光滑青铜盘的中心,可以自由转动.古文《论衡·是应篇》中记载:“司南之杓,投之于地,其柢指南”.司南的作用,放在地上,它的勺柄静止时指向南方.磁勺能够指示方向,是利用了地磁场对磁勺的作用(1)若假想地磁场是由地球内部一块大磁铁产生的,图乙和丙所示的两个示意图中,能合理描述这块大磁铁的是______.(2)司南的勺柄应为该磁体的____(选填“N”或“S”)极.(3)某物理研究所尝试利用一块天然磁石制作一具“司南”,图丁所示为天然磁石的磁感线分布情况,则应将磁石的______(选填“A”、“B”、“C”或“D”)处打磨成勺柄.(4)把天然磁石按照正确方法打磨成磁勺后,放在粗糙的木盘上,使磁勺水平自由转动直至最终静止,但磁勺勺柄总不能正确指南.将粗糙木盘换成较光滑的青铜盘才略有改善.这是因为磁勺和盘子之间的______影响了实验效果.答案解析1.【答案】C【解析】A、磁体只能吸引吸引铁、钴、镍等磁性物质,不能吸引轻小物体;A错误;B、磁体不但能吸引铁,而且还能吸引钴和镍的物质;B错误;C、物体能够吸引铁、钴、镍和其他磁性材料的性质叫做磁性;C正确;D、磁体的磁极间具有异名磁极相互吸引的性质,还能吸引吸引铁、钴、镍等磁性物质;D错误.2.【答案】D【解析】北宋学者沈括在《梦溪笔谈》记载了指南针指向“常微信东,不全南也”,是第一位指出地磁偏角的科学家;3.【答案】C【解析】由右手螺旋定则可知,螺线管的极性取决于线圈的绕向及电流方向,即改变任何一个因素,磁极的方向都会改变,但两个因素都改变,磁极的方向不变,且其方向与线圈的匝数、电流的大小及有无铁芯无关,故只有C符合题意,ABD不符合题意.4.【答案】C【解析】能被磁铁吸引或磁化的物质称为磁性材料,如铁、钴、镍.生活中具有磁性材料的物体,都容易被磁铁吸引,因此碳钢、铸铁、镍片都能够被磁化;但是铜不是磁性材料,因此铜棒不能被磁化.5.【答案】C【解析】A、由图可以看出通电螺线管的磁场和条形磁体的磁场一样,并且可以看到Q点铁屑的分布比P点密集,由此可以确定Q点的磁场比P点强,故A错误;BC、只改变电流方向,则磁场方向发生改变,但通电螺线管的磁场强弱不变,故B错误,C正确;D、只增大螺线管中的电流,则磁场的强弱发生改变,但磁场方向不变,故D错误.6.【答案】C【解析】A、在相同条件下,增加螺线管匝数,磁性增强,不符合题意;B、减小串联电阻的阻值,由欧姆定律可知,电流增大,磁性增强,不符合题意;C、地球周围空间存在磁场,不能增加通电螺线管磁性,符合题意;D、换用新电池,以提高电压,电流增大,磁性增强,不符合题意.7.【答案】D【解析】由于磁体的磁极磁性最强,即磁感线最为密集,故将条形磁体插入或拔出线圈时,相当于线圈做切割磁感线运动,故电路中会产生感应电流,该现象就是电磁感应现象,即消耗了机械能,产生了电能,且此时的线圈就相当于电源,故上述说法中D是正确的.8.【答案】电磁感应电【解析】摇动手电筒,手电筒中的线圈就会做切割磁感线运动,从而产生电流,使灯泡发光,利用了电磁感应现象,将线圈运动的机械能转化为电能.9.【答案】①a②电流周围有磁场,人体内也有电流【解析】①磁场越强,反映在磁感线上分布较密,磁场越弱,反映在磁感线上分布较疏;人体内部的磁场与地磁场相比很弱,若用磁感线描述人体内部的磁场和地磁场,则人体内部磁场的磁感线分布较疏,故选a;②根据奥斯特实验,通电导体周围有磁场,对人体内部磁场存在的原因提出猜想:电流周围有磁场,人体内有电流.10.【答案】先减小后变大【解析】磁体的不同位置磁性的强弱不同,其中,两端最强称为磁极,中间最弱,几乎没有磁性.所以当铁块从条形磁铁的左端移动到右端过程中,在到达磁体中间的过程中,磁体对铁块的吸引力变小;从中间到最右端的过程中,磁体对铁块的吸引力变大.11.【答案】一致相反【解析】规定放在磁场中的小磁针静止时北极所指的方向为磁场的方向,所以小磁针北极受力方向和磁场方向一致,而南极所指方向与磁场方向相反.12.【答案】A【解析】如图,三个选项中磁感线都是从上到下,A选项中导线没有切割磁感线运动,导体中不会产生感应电流;BC选项中导线切割磁感线运动,导体中有感应电流产生.13.【答案】电磁感应电动机【解析】电动机是根据通电线圈在磁场中受力转动的原理制成的;发电机是根据电磁感应现象制成的.甲图是电磁感应实验,当导体ab在磁场中做切割磁感线运动时,电路中会有感应电流产生,电流表指针偏转,将机械能转化为电能,图甲图可以演示电磁感应现象.乙图是通电导体在磁场中受到力的作用实验.闭合开关,导体AB有电流通过,在磁场的作用下将受力运动.在此过程中,将电能转化为机械能.根据这个原理制成了电动机;14.【答案】永磁体,天然,人造【解析】能够长期保持磁性的磁体叫做永磁体,它包括天然磁体和人造磁体.15.【答案】(1)磁场对放入其中的电流电动(2)C(3)通电导体在磁场中受力的方向与磁场方向是否有关【解析】(1)导线通电后产生了运动,说明磁场对放入其中的电流有力的作用,人类根据这一现象制成了电动机;(2)判断有力的作用,是根据导线在磁场中受力的作用,而为是改变物体运动状态的原因;故选C(3)将磁极对调后,可以看到导线的运动方向发生了变化,故可以研究通电导体在磁场中受力的方向与磁场方向是否有关.16.【答案】(1)电源电动机(2)(a)B(b)换向器垂直磁感线 (c)增大线圈中的电流(或增加线圈的匝数、换更强的磁场等).【解析】(1)因为通电导体在磁场中受力会运动,观察图可知缺少一个电源,因此利用如图甲所示的装置研究“磁场对电流的作用”时,应在“a”、“b”之间接入电源,根据此原理制成了电动机;(2)(a)在乙图中,通电后cd段导线受磁场力的方向为竖直向下,此时,ab段导线所受磁场力的方向是竖直向上,这两个力不是一对平衡力,这是因为这两个力不作用在一条直线上.所以选项B 符合题意.(b)图丙中的线圈可以持续转动,是在外部加装了换向器.当通电线圈所在平面与磁感线垂直时,它能自动改变线圈中的电流方向,从而使线圈持续转动.(c)线圈转动的快慢与电流的大小、线圈的匝数、磁场的强弱等因素有关,所以要使线圈转动的更快,可以增大线圈中的电流、增加线圈的匝数、换更强的磁场等.17.【答案】(1)会不会(2)不会会(3)闭合切割磁感线(4)机械【解析】(1)将细导线悬挂的导体放入蹄形磁体中,闭合开关,没有切割磁感线,电流计指针不偏转;让导体在蹄形磁体中左右运动,导体切割磁感线,有感应电流产生,电流计指针会偏转;断开开关,让导体在蹄形磁体中左右运动,虽然导体切割磁感线,但由于开关断开,电路没有电流,电流计指针不会偏转;(2)将细导线悬挂的导体放入蹄形磁体中,闭合开关,让导体在蹄形磁体中竖直上下运动,导体没有切割磁感线,没有感应电流产生,电流计指针不会偏转;闭合开关,让导体在蹄形磁体中斜向上或斜向下运动,导体做切割磁感线运动,有感应电流产生,电流计指针会偏转;(3)综合(1)(2)中的实验现象可知,导体在磁场中运动产生电流的条件是:导体必须是闭合电路的一部分,且一定要做切割磁感线的运动.(4)此实验中消耗了机械能,获得了电能,是将机械能转化为电能的过程.18.【答案】【解析】当滑片P向左移动时,滑动变阻器接入的电阻变小,电路中的电流变大,电磁铁磁性变强,若弹簧测力计示数增大,则由此可以判断,电磁铁的上端为S极;根据右手螺旋定则知,通电螺线管的上端是S极,下端是N极,在磁体外部,磁感线是N极发出,回到S极,电流由上端流入,下端流出,故电源的左端为正极,右端为负极,19.【答案】【解析】磁感线的方向在磁体的外部是从磁体的N极流出回到S极,由此可以根据图示的磁体的NS极来确定图示的磁感线的方向.20.【答案】【解析】由电池的正极,电流在通电螺线管线上的电流方向向上,根据安培定则,通电螺线管左端为N性,根据异名磁极相互吸引,小磁针的右端为S极,左端N极.21.【答案】(1)声电(2)电机械【解析】(1)动圈式话筒的工作原理是:电磁感应现象的应用,工作过程是:声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器,即将声信号转化为电信号的过程;(2)电磁感应现象中消耗机械能,产生电能,所以是将机械能转换为电能的过程;而扬声器是消耗电能,产生机械能,所以是将电能转化为机械能的过程;22.【答案】(1)丙(2)S(3)C(4)摩擦【解析】(1)地球是一个大磁体,地磁场的形状与条形磁铁相似,地磁场的南北极与地理南北极相反,即地磁的北极在地理的南极附近,故丙图正确.(2)磁勺的勺柄指南,根据地理的南极正是地磁的N极,异名磁极相互吸引,因此,勺柄为该磁体S极.(3)如(丁)所示,根据天然磁石的磁感线分布,可判断C端是S极,也就是磁勺的勺柄.(4)把天然磁石打磨成的磁勺放在粗糙的木盘上,由于摩擦力较大,很难正确指示南北方向,将粗糙木盘换成较光滑的青铜盘,摩擦力减小了,能正确指示南北方向.这说明磁勺和盘子之间的摩擦力影响了实验效果.。

中考物理电与磁试题(有答案和解析)

中考物理电与磁试题(有答案和解析)

中考物理电与磁试题(有答案和解析)一、电与磁选择题1.下列描述正确的是()A. 静止时在水平面上的小车受力图B. 匀速直线运动的路程与时间的关系C. 条形磁铁的磁场分布D. 电流表的读数为2.7A【答案】 A【解析】【解答】解:A、小车静止,在竖直方向上受:向下的重力和向上的支持力,它们是一对平衡力,故A正确;B、匀速直线运动的s﹣t图象应该是一条经过原点的直线,而图中是一条平行横轴的直线,故B错误;C、在磁体外部,磁感线的方向总是从N极出发流向S极,故条形磁铁的右端应为S极,左端应为N极,故C错误;D、由图可知,接线柱接的是0~0.6A,则分度值为0.02A,则由指针位置可知电流表的读数为0.54A,故D错误.故选A.【分析】A、对小车进行受力分析,在水平地面上静止的小车,处于平衡状态,受平衡力作用;B、匀速直线运动的s﹣t图象是一条经过原点的直线;C、根据磁体外部磁感线的方向分析;D、根据电流变所选量程,确定分度值,然后再读数.2.巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象,图中GMR是巨磁电阻,闭合开关S1、S2,移动滑动变阻器的滑片,以下分析正确的是()A. 滑片向左移动时,电磁铁磁性减弱,指示灯亮度变暗B. 滑片向左移动时,电磁铁磁性增强,指示灯亮度变亮C. 滑片向右移动时,GMR电阻变小,指示灯亮度变亮D. 滑片向右移动时,GMR电阻变大,指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时,滑动变阻器电阻变小,电流变大,电磁铁磁性增强,由于GMR电阻随磁场增强而急剧减小,所以指示灯电路的总电阻变小,电流变大,指示灯亮度变亮,A不符合题意,B符合题意;C. D. 滑片向右移动时,滑动变阻器电阻变大,电流变小,电磁铁磁性减弱,由于GMR电阻随磁场增强而急剧减小,所以指示灯电路的总电阻变大,电流变小,指示灯亮度变暗,CD不符合题意;故答案为:B。

【分析】由滑动变阻器滑片的移动得知电路中电流的变化情况,通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时,其磁性强弱的变化;巨磁电阻和灯泡串联,先判断巨磁电阻的变化,根据欧姆定律可知电路中电流的变化,根据P=I2R可知灯泡实际功率的变化,进一步判断亮暗的变化.3.下图中是探究电磁铁磁性强弱与电流大小关系的是()A. B. C. D.【答案】D【解析】【解答】解:A、图中是奥斯特实验的装置,说明了电流周围存在磁场,故A不符合题意;B、图中没有电源,但有灵敏电流计,是探究电磁感应现象的装置,故B不符合题意;C、图中有电源,是研究磁场对电流作用的装置,故C不符合题意;D、图中电磁铁和滑动变阻器串联,通过调节滑片改变电路中的电流,即研究电磁铁的磁性强弱与电流大小的关系,故D符合题意.故选D.【分析】(1)通电导线周围存在磁场,称为电流的磁效应;(2)闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流,这种现象叫做电磁感应,发电机就是利用这个原理制成的;(3)通电线圈在磁场中受力转动,电动机就是利用这个原理制成的;(4)电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关.4.如图所示,是一种自行车前轮的结构图,行驶中,磁铁靠近传感器时磁场能使其中的带电粒子发生偏转(即相当于通电导体在磁场中受力运动),产生一种信号,信号传入速度计能测出自行车行驶的速度和里程。

2020年中考物理电与磁专题复习(带答案)

2020年中考物理电与磁专题复习(带答案)

2020年中考物理电与磁专题复习(名师精选全国真题+解析答案,值得下载)(时间:45分钟满分:100分)基础巩固一、选择题(每小题6分,共36分)1.关于磁现象,下列说法正确的是()A.铜、铁、铝都是磁性材料B.地磁场的S极在地理的北极附近C.磁场是由磁感线组成的D.导体在磁场中运动就会产生磁感应电流答案:B解析:常见的磁性材料包括铁、钴、镍等,铜、铝是非磁性材料,故A错误;地磁的两极与地理的两极相反,地磁场的S极在地理的北极附近,故B正确;磁场是一种看不见、摸不着的真实存在的特殊物质,而磁感线是人们为了研究方便而假想出来的,故C错误;闭合电路的一部分导体在磁场中切割磁感线时,电路中才会产生感应电流,故D错误。

2.下图中磁体两极间磁感线的画法正确的是()答案:A3.物理学家在科学发展的历程中,做出了杰出的贡献。

下列叙述符合历史事实的是()A.牛顿最早发现了“磁偏角”B.法拉第首先发现了电流的磁效应C.阿基米德最早总结了杠杆平衡条件D.奥斯特首先发现了电磁感应现象答案:C解析:最早发现磁偏角的是沈括,A错误;首先发现电流的磁效应的是奥斯特,B错误;最早总结杠杆平衡条件的是阿基米德,C正确;首先发现电磁感应现象的是法拉第,D错误。

4.如图所示,在“探究什么情况下磁可以生电”的实验中,保持磁体不动,下列现象描述正确的是()A.导线ab竖直向上运动时,电流表指针会偏转B.导线ab竖直向下运动时,电流表指针会偏转C.导线ab从图中所示位置斜向上运动时,电流表指针不会偏转D.导线ab分别沿水平向右和水平向左运动时,电流表指针偏转的方向相反答案:D解析:导线ab竖直向上或向下运动,即平行于磁感线运动,不能产生感应电流,电流表指针不会偏转,故A、B错误;导线ab从图中所示位置斜向上运动,此时导线ab做切割磁感线运动,所以在电路中会产生感应电流,电流表指针会偏转,故C错误;导线ab分别沿水平向右和水平向左运动时,即在磁场方向不变的情况下,改变导体的运动方向,感应电流的方向会改变,则电流表指针偏转的方向相反,故D正确。

(物理)中考物理电与磁试题(有答案和解析)

(物理)中考物理电与磁试题(有答案和解析)

(物理)中考物理电与磁试题(有答案和解析)一、电与磁选择题1.如图所示,是某保密室的防盗报警电路,当有人闯入保密室时会使开关S闭合.下列说法正确的是()A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时,上端为S极D. 当有人闯入保密室时,b灯亮【答案】D【解析】【解答】解:AB、电磁继电器是利用电流的磁效应工作的,发电机是利用电磁感应原理制成的,电动机是根据通电线圈在磁场中受力而转动工作的,故AB错误;C、根据安培定则可知,电磁铁工作时,上端为N极,故C错误;D、当有人闯入保密室时会使开关S闭合,电磁铁有磁性,吸引衔铁,电灯b所在电路接通,b灯亮,故D正确.故选D.【分析】(1)电磁继电器是利用电流的磁效应工作的,发电机是利用电磁感应原理制成的,电动机是根据通电线圈在磁场中受力而转动;(2)根据安培定则判断电磁铁的NS 极;(3)电磁继电器的工作原理,当控制电路接通时,电磁铁有磁性,衔铁被吸下;当控制电路断开时,电磁铁无磁性,衔铁在弹簧的作用下被拉起,结合实际情况进行分析.2.下图中是探究电磁铁磁性强弱与电流大小关系的是()A. B. C. D.【答案】D【解析】【解答】解:A、图中是奥斯特实验的装置,说明了电流周围存在磁场,故A不符合题意;B、图中没有电源,但有灵敏电流计,是探究电磁感应现象的装置,故B不符合题意;C、图中有电源,是研究磁场对电流作用的装置,故C不符合题意;D、图中电磁铁和滑动变阻器串联,通过调节滑片改变电路中的电流,即研究电磁铁的磁性强弱与电流大小的关系,故D符合题意.故选D.【分析】(1)通电导线周围存在磁场,称为电流的磁效应;(2)闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流,这种现象叫做电磁感应,发电机就是利用这个原理制成的;(3)通电线圈在磁场中受力转动,电动机就是利用这个原理制成的;(4)电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关.3.下列说法中不正确的是()A. 甲图中,当接通电源时金属杆由静止开始向左运动,若磁场方向保持不变,改变电流方向,金属杆依然由静止开始向左运动B. 乙图是电动机的工作原理图,此装置使电能转化为机械能C. 丙图中,当磁体不动、导体棒向右运动,与导体棒不动、磁体向右运动产生的感应电流方向相反D. 丁图是发电机的工作原理图,此装置使机械能转化为电能【答案】A【解析】【解答】解:AB、图AB有电源,是电动机的工作原理图,是根据通电导体在磁场中受到力的作用,受力的方向与磁场方向和电流方向有关,若磁场方向保持不变,改变电流方向,金属杆由静止开始向右运动,此装置使电能转化为机械能,故A错误,B正确;C、感应电流的方向与导体运动方向和磁感方向有关,如果只改变一个因素,则感应电流的方向改变,当导体棒不动、磁体向右运动,相当于磁体不动,导体棒向左运动,故当磁体不动、导体棒向右运动,与导体棒不动、磁体向右运动产生的感应电流方向相反,故C正确;D、丁图没有电源,是发电机的工作原理图,此装置使机械能转化为电能,故D正确.故选A.【分析】(1)通电导体在磁场中受到力的作用,受力方向与两个因素有关:一个是磁场方向,另一个是电流方向.如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变.(2)电动机是利用通电导体在磁场中受到力的作用,此装置使电能转化为机械能;(3)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这叫电磁感应现象,感应电流的方向与导体运动方向、磁感线方向有关.发电机就是根据电磁感应原理制成的,此装置将机械能转化为电能.4.手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。

(物理)中考物理电与磁专项测试题(含答案解析)

(物理)中考物理电与磁专项测试题(含答案解析)

(物理)中考物理电与磁专项测试题(含答案解析)一、选择题1.下列关于磁现象说法中正确的是()A. 磁感线越密集的地方磁场越弱B. 发电机是利用电磁感应原理工作的C. 地磁场的N极在地球的北极附近D. 电磁铁磁性的强弱不能通过调节电流的大小来控制【答案】B【解析】【解答】解:A、磁场中的磁感线密集的地方说明该处磁场强,磁感线稀疏的地方磁场弱,故A错误;B、发电机即通过线圈在磁场中做切割磁感线的运动,此时电路中会产生电流,是电磁感应现象,故B正确;C、地磁N极在地理南极附近,地磁S极在地理北极附近.故C错误;D、电磁铁的磁性与线圈匝数和电流大小有关,所以电磁铁的磁性强弱可以通过改变电流大小来控制,故D错误.故选B.【分析】(1)在磁场中磁感线的疏密来表示磁场的强弱.(2)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这叫电磁感应现象,其前提条件是施加运动,结果是产生电流.(3)地球本身是一个巨大的磁体,地磁两极和地理两极不重合.(4)电磁铁的磁性强弱与电流大小、线圈匝数多少、有无铁芯有关.2.电磁炮是一种先进的动能杀伤武器,它是利用磁场对通电导体作用的原理,对金属炮弹进行加速,具有速度快、命中率高等待点。

下图中与此工作原理相同的是()A. B.C. D.【答案】 D【解析】【解答】解:A、图中实验装置,无电源,研究电磁感应现象,A不符合题意;B、图中实验为电流的磁效应,B不符合题意;C、图中的实验时探究带电体的性质,C不符合题意;D、图中实验装置,有电源,研究通电导体在磁场中受力,D符合题意。

故答案为:D。

【分析】电流存在着三种效应:(1)电流流过导体时导体发热,这种现象是电流的热效应.(2)电流流过导体时导体周围产生磁场,这种现象是电流的磁效应.(3)电流流过导体时导体发生化学变化,这种现象是电流的化学效应.3.下列的四幅图,对应的说法正确的是()A. 如图甲,通电导线周围存在着磁场,将小磁针移走,该磁场消失B. 如图乙,闭合开关,通电螺线管右端端为N极C. 如图丙,此实验装置原理与发电机原理相同D. 如图丁,实验研究的是通电导体在磁场中受到力的作用【答案】 B【解析】【解答】A.将小磁针移走,磁场也不会消失,A不符合题意;B. 如图乙,闭合开关,根据安培定则判断通电螺线管右端端为N极,B符合题意;C.图丙中实验装置原理与电动机原理相同,C不符合题意。
