点玻设计详解
幕墙设计中的点支式玻璃幕墙设计研究

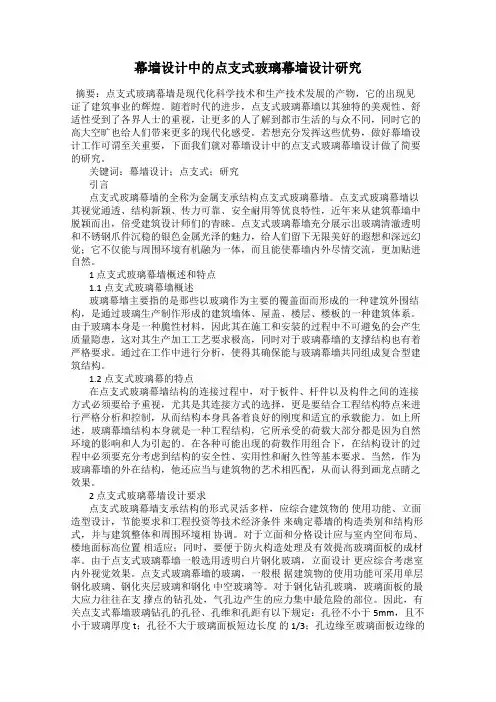

幕墙设计中的点支式玻璃幕墙设计研究摘要：点支式玻璃幕墙是现代化科学技术和生产技术发展的产物，它的出现见证了建筑事业的辉煌。
随着时代的进步，点支式玻璃幕墙以其独特的美观性、舒适性受到了各界人士的重视，让更多的人了解到都市生活的与众不同，同时它的高大空旷也给人们带来更多的现代化感受。
若想充分发挥这些优势，做好幕墙设计工作可谓至关重要，下面我们就对幕墙设计中的点支式玻璃幕墙设计做了简要的研究。
关键词：幕墙设计；点支式；研究引言点支式玻璃幕墙的全称为金属支承结构点支式玻璃幕墙。
点支式玻璃幕墙以其视觉通透、结构新颖、传力可靠、安全耐用等优良特性，近年来从建筑幕墙中脱颖而出，倍受建筑设计师们的青睐。
点支式玻璃幕墙充分展示出玻璃清澈透明和不锈钢爪件沉稳的银色金属光泽的魅力，给人们留下无限美好的遐想和深远幻觉；它不仅能与周围环境有机融为一体，而且能使幕墙内外尽情交流，更加贴进自然。
1 点支式玻璃幕墙概述和特点1.1 点支式玻璃幕墙概述玻璃幕墙主要指的是那些以玻璃作为主要的覆盖面而形成的一种建筑外围结构，是通过玻璃生产制作形成的建筑墙体、屋盖、楼层、楼板的一种建筑体系。
由于玻璃本身是一种脆性材料，因此其在施工和安装的过程中不可避免的会产生质量隐患，这对其生产加工工艺要求极高，同时对于玻璃幕墙的支撑结构也有着严格要求。
通过在工作中进行分析，使得其确保能与玻璃幕墙共同组成复合型建筑结构。
1.2 点支式玻璃幕的特点在点支式玻璃幕墙结构的连接过程中，对于板件、杆件以及构件之间的连接方式必须要给予重视，尤其是其连接方式的选择，更是要结合工程结构特点来进行严格分析和控制，从而结构本身具备着良好的刚度和适宜的承载能力。
如上所述，玻璃幕墙结构本身就是一种工程结构，它所承受的荷载大部分都是因为自然环境的影响和人为引起的。
在各种可能出现的荷载作用组合下，在结构设计的过程中必须要充分考虑到结构的安全性、实用性和耐久性等基本要求。
当然，作为玻璃幕墙的外在结构，他还应当与建筑物的艺术相匹配，从而认得到画龙点睛之效果。
精巧的钢结构连接——点支式玻璃幕墙多图赏析
精巧的钢结构连接——点支式玻璃幕墙多图赏析点支式玻璃幕墙是一种以精巧的钢连接构件（一般为不锈钢）以点支承的方式（每块玻璃为四点固定最为常见）将无框安全玻璃与内部或外部的支撑结构固定在一起的一种玻璃幕墙结构系统。
德国柏林索尼中心的点支式玻璃幕墙建筑师：海墨特·扬（Helmut Jahn）点支式全玻幕墙玻璃面板固定的形式点支式全玻幕墙面板固定的形式常有以下三种：钻孔固定式：玻璃钻孔后以金属结构件固定，通过特殊的金属驳接爪固定于背后支撑结构上，即常称的DPG（Dot Pointed Glass）方式，这也是国内点支式全玻幕墙采用最多的模式。
图1 不同的开孔式点支玻璃构造示意图各种接驳金属件上海东方艺术中心建筑师：保罗.安德鲁钢管结构支承的异形点支式玻璃幕墙，不锈钢支承头隐藏于夹层玻璃中，远看幕墙如同全隐框胶粘玻璃幕墙。
夹固式点支幕墙的典型示意图采用夹固式的点支玻璃幕墙最大的优点在于玻璃无需钻孔，避免了玻璃开孔后的应力集中，简化了施工程序，降低了成本。
这种模式更为适合中空玻璃面板，避免两片玻璃穿孔及孔周圈的密封，减少中空玻璃失效的几率。
法国巴黎德方斯新区某建筑特殊的金属夹固件形成了玻璃幕墙的特殊肌理。
（本建筑幕墙应该是传统框架式玻璃幕墙夹固件的构造，虽然从受力特征上不属于点支承玻璃幕墙，但作为夹固件的形式可以参考。
）不同形式的点支式玻璃幕墙面板固定形式示意图点支式玻璃幕墙的玻璃面板的划分形式从理论上讲可以有多种选择，考虑到经济投入，实际中一般多为横平竖直的矩形，偶尔也有一些其他规则的形式如菱形、三角形。
某建筑呈菱形布置的玻璃面板（钢管柱体支撑结构）匈牙利布达佩斯某建筑双层幕墙外层（非密闭）的点支式三角形玻璃板块及菱形钢管支承网架点支式玻璃幕墙支撑结构形式点支式玻璃幕墙根据其背后支撑结构的形式大致可分为以下类型：点支式玻璃幕墙支撑结构形式示意图（由左-右，由上-下分别为：玻璃肋、柱体、桁架、索网、拉杆、索杆、索桁架支承结构）(1)玻璃肋板支承式：以玻璃肋板作为支撑结构。
点式玻璃幕墙及拉索幕墙介绍
钢桁架点式幕墙（定义及效果图）
钢桁架点接驳式全玻幕 墙是采用钢结构为支撑 受力体系的玻璃幕墙， 所用的钢结构可以是圆 钢管钢杠，也可以是鱼 腹式钢铰支桁架或其它 形式铰支桁架。钢结构 上安装钢爪，面板玻璃 四角开孔，钢爪上的紧 固件穿过面板玻璃上的 孔，紧固后将玻璃固定 在钢爪上。此结构选材 灵活、施工简单。
点式玻璃幕墙
2014.3.12
一,点式玻璃幕墙
系统
定义：
点式玻璃幕墙：由玻璃、 玻璃面板、点支承装置 和支承结构构成的玻璃 幕墙
二、点式玻璃幕墙的分类
1、按支承结构分类：
主体结构点支承玻璃幕墙； 刚性钢结构点支承玻璃幕墙； 钢拉索结构点支承玻璃幕墙； 钢拉杆结构点支承玻璃幕墙； 自平衡索桁架点支承玻璃幕墙； 玻璃肋支承点支承玻璃幕墙；
点式玻璃幕墙施工步骤：
采用钢结构为支承结构施工步骤 现场测量放线 埋板安装 转接件安装 龙骨安 装 爪件底座放线 底座安装 爪件安装 驳接 头与面板组装 玻璃面板安装 贴美纹纸 打胶 验收
采用玻璃肋为支承结构施工步骤 现场测量放线 埋板安装 转接件安装 玻璃肋 安装 爪件安装 驳接头与面板组装 玻璃面板安 装 贴美纹纸 打胶 验收
钢结构工程实例
钢结构工程实例图
钢结构工程实例
钢结构工程实例
沉头式驳接头，玻璃开孔工艺：
点式玻璃幕墙玻璃加工工艺：
浮头式驳接头玻璃开孔工艺
点式玻璃幕墙玻璃加工工艺：
点式玻璃幕墙技术规范中的几个重点
3.2.1 点式玻璃幕墙采用的玻璃，必须经过钢化处理 3.2.4 点式玻璃幕墙采用夹层玻璃时，其胶片不得小于 0.76mm。 4.3.1 点式玻璃幕墙可采用，单片钢化玻璃，钢化夹胶玻 璃及中空钢化玻璃，当采用钢化夹胶玻璃和中空钢化玻璃 时，内外片玻璃的差值不大于2mm。 8.1.1 采用浮头式连接的幕墙玻璃厚度不应小于6mm，采用 沉头式连接的幕墙玻璃厚度不应小于8mm。 8.1.3 玻璃之间的空隙宽度不应小于10mm，且应采用硅酮建 筑密封胶嵌缝。
点式幕墙基础知识资料
点式幕墙基础知识点式玻璃幕墙（Point Supported Fixing System Full Glass Wall）也有人称作驳接式全玻璃幕墙，指幕墙玻璃的每一分格以点连接形式（用钢爪或其他连接件）将幕墙荷载和作用传到中间支撑结构，再由中间结构传到主体结构的无金属框，视野开阔的玻璃幕墙。
它改变了过去着重用玻璃来表现窗户、建筑，表现质感，表现体形的传统手法，而是更多的利用玻璃透明的特性，追求建筑物内外空间的流通和融合，人们可以透过玻璃清楚的看到支撑玻璃的整个结构系统，是这种结构系统从单纯的支撑作用转向表现其可见性。
由于这种奇特效果，虽然他诞生到现在只有30多年时间，以广泛应用于各种大型公共建筑。
点式连接玻璃幕墙在30多年的时间里，自身经历了一个发展和完善的过程，最初是在经过强化处理后的玻璃四角打好孔，然后用铜质矩形连接板内外夹住玻璃，并用螺栓加以固定，内侧连接板与金属肋相连接，金属肋支撑在主体结构上，达到玻璃固定定位，当时点式连接全玻璃幕墙安装高度曾达到20米以上。
70年代在此基础上作了改进，取消了外表面上看的很清楚的铜质连接板，而用在外表面几乎看不清楚的面积极小的平头螺钉，即在强化玻璃的四角按螺栓的断面形式打孔在螺孔中塞入圆孔型垫圈，螺栓通过垫圈中部的孔，并在螺栓与玻璃平面接触处也衬以平垫圈，使螺栓与玻璃通过垫圈的缓冲作用减少外力（重力、风荷载、地震作用、温度变化）引起的应力集中。
80年代又开发了半球状铰接螺栓，它可以自由转动，而且这个特别螺栓的转动中心和玻璃的重心（即厚度的中心）是一致的，它比平式体系有了显著的改进，平式体系由于玻璃的支撑构件都突出于玻璃之外，很容易在连接处产生扭矩，而半球状铰接螺栓则是转动中心与玻璃重心一致，可减少这种效应，后来又开发了称作H型的连接件，它对每四块玻璃的四个孔洞予以连接，在四个点上分设每块玻璃各自的回转铰，以此来消除外力引起的每块玻璃的部分位移。
除H型连接件支撑玻璃外，在竖向每组玻璃中间有一组弹簧承受下面玻璃的荷载。
点式玻璃幕墙设计分析
点式玻璃幕墙设计分析本文通过查阅相关资料，对点支式玻璃幕墙设计中设计的实用性和巧妙性、点支式玻璃幕墙设计的符合性、节点设计、小缝隙铝板节点设计、断桥铝板防雷节点设计等设计要点进行了总结，对测量放线、核实预埋线、安装支承部件、固定驳接系统、安装玻璃面板等点支式玻璃幕墙工艺设计流程进行分析，以确保幕墙设计的合理性。
标签：点式玻璃幕墙；技术；设计众所周知玻璃是一种脆性材料，由于生产和制作时不可避免的存在着内在缺陷，给玻璃幕墙的应用带来了一定影响。
此外，在工程施工建设中，受到生产工艺、施工工艺、施工设计理念的限制，使得幕墻结构安装体系和支撑架也存在问题，这使得幕墙结构的质量无法得到保障，结构的美观性和功能也得不到有效发挥。
为此，在目前的结构设计中我们对玻璃幕墙的支撑方式进行了深入的研究，逐渐形成了点支式玻璃幕墙这一新概念、新理念。
一、点支式玻璃幕墙设计要点（一）设计的实用性和巧妙性设计师在对点支式玻璃幕墙设计时应当仔细对建筑施工图进行研究讨论，并及时征求业主方的相关设计意见，然后将其结合起来设计出符合施工现状的设计方案和设计构思。
在设计阶段，设计单位不应当急于求成，应当仔细研究建筑的相关结构，掌握其主体结构的受力情况，从而设计出适合该主体建筑的玻璃幕墙结构。
还应当考虑玻璃幕墙的防火设计、防雷设计、玻璃板块与相邻结构的设计。
同时需要对玻璃幕墙的上端和下端面的设计因素进行考虑。
在设计时相关设计人员应当采取措施巧妙构思、合理搭配，使其影响外观视觉的难点转化为玻璃幕墙增辉的亮点。
（二）点支式玻璃幕墙设计的符合性点支式玻璃幕墙的设计是否与原主体结构吻合是极为重要的因素，同时点支式玻璃幕墙进行施工时都需要严格按照施工图纸进行施工，因此要求施工图纸能够符合实际施工情况，于是相关设计人员在对点支式玻璃幕墙进行设计之前应当对该建筑的大体结构进行仔细研究，并在公共现场进行核实，避免出现设计不符合施工要要求等情况，一旦出现这样的问题将会影响到点支式玻璃幕墙的施工质量。
点式波浪形玻璃幕墙施工工法(2)
点式波浪形玻璃幕墙施工工法一、前言点式波浪形玻璃幕墙施工工法是一种先进的玻璃系统安装方法，逐渐成为建筑行业中常见的幕墙施工工法。
它的特点是适应范围广泛，工艺原理科学可靠，施工工序流程清晰，质量控制严格，安全措施完善，经济效益显著。
本篇文章将对点式波浪形玻璃幕墙施工工法进行详细介绍。
二、工法特点点式波浪形玻璃幕墙施工工法具有以下特点：1. 点式支撑：采用点式支撑结构，减少金属遮挡面积，提高建筑视野和透光性。
2. 波浪形设计：玻璃幕墙采用波浪形设计，赋予建筑独特之美，增加建筑立面的动感。
3. 多样化的图案：可以根据需求和设计要求制作多种图案，满足建筑个性化设计的需求。
4. 耐候性强：采用优质材料和先进的处理工艺，使得玻璃幕墙具有良好的耐候性和抗风、抗水等性能。
5. 显著的隔热保温效果：玻璃幕墙中的玻璃层与外界环境隔离，有效阻挡了室内的热量散失，提高了能源利用效率。
三、适应范围点式波浪形玻璃幕墙施工工法适用于各类建筑项目，特别是高层建筑和商业综合体。
它可以应用于办公楼、酒店、商业中心、体育馆、机场等建筑，不仅能够满足建筑的外观需求，还能够提供良好的隔热保温和安全防护功能。
四、工艺原理点式波浪形玻璃幕墙施工工法的实施，需要通过对施工工法与实际工程之间的联系进行详细的分析和解释。
首先，根据实际工程的需求和设计要求，确定玻璃幕墙的形状、材料和尺寸。
然后，通过计算和分析，确定玻璃幕墙的结构形式和点支撑方式。
在施工过程中，采用优质的材料和先进的技术措施，保证玻璃幕墙的施工质量和使用寿命。
五、施工工艺点式波浪形玻璃幕墙施工工法的施工过程主要包括以下几个阶段：1. 设计与定位：根据实际工程需求和设计图纸，确定玻璃幕墙的形状、尺寸和点支撑位置。
2. 材料准备：准备玻璃幕墙所需的玻璃、支撑结构材料和密封材料等，并进行质量检查。
3. 施工准备：对施工现场进行清理和平整，组织劳动力和机具设备，搭建施工脚手架和起重设备。
4. 点支撑安装：根据设计要求，在建筑主体上安装点支撑结构，并进行调试和固定。
点支式玻璃幕墙玻璃设计规定[工程类精品文档]
![点支式玻璃幕墙玻璃设计规定[工程类精品文档]](https://img.taocdn.com/s3/m/253650095f0e7cd184253640.png)
点支式玻璃幕墙玻璃设计规定[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】点支式玻璃幕墙玻璃设计规定？【解答】1、玻璃面板的跨内弯曲应力计算值比较精确，所以可取大面强度进行验算。
局部应力较难得到精确的计算值，故取边缘强度（大面强度折减后的值）进行验算，以考虑局部应力的计算误差。
2、点支式玻璃幕墙中的玻璃面板通过支承装置连接于支承结构上。
支承装置的点连接处一般采用活动铰，玻璃面板点支座有一定的平移和转动自由度。
这样，在垂直于面板的荷载作用下，玻璃面板中面不会因弯曲产生中面拉应力场。
所以，应该采用小挠度理论计算面板的内力和位移。
、对某一形状和支承条件的玻璃面板，一旦其尺寸比例la、lb、c的比例确定后，则在相同荷载作用下，其应力分布及挠度分布是确定的，其大小与面板的几何尺寸有关。
应力σ的大小与la（或lb）的二次方成正比，挠度u与la（或lb）的四次方成正比。
σ的大小与荷载的大小成正比，与板面厚度的平方成反比。
应力系数α为无量刚值。
、挠度u的大小与荷载的大小成正比，与面板厚度的立方成反比，同时与材料的弹性模量成反比，并与泊桑比有关。
挠度系数β与面板的形状及支承条件有关，也与荷载的分布有关，与材料的弹性模量成反比，但与荷载的大小，面板的平面尺寸和厚度无关。
、本规程给出了计算四点支承面板最大应力和最大变形的应力系数和挠度系数。
这些公式不适用于六点支承面板。
、对于中空玻璃和夹层玻璃，现行行业标准《玻璃幕墙工程技术规范》JGJ102对计算方法、等效厚度t的取值有具体规定。
3、点支式玻璃幕墙中玻璃面板与边框的温度挤压应力，可根据温差引起的板伸长与边框空隙的差值计算得到。
当按规定验算时，fg应取边缘强度。
根据国外资料，钢化玻璃自身可承受由温差290℃左右产生的温度应力，所以本规程未对中央与边缘温度差产生的温度应力作出规定。
点玻设计详解
点玻设计详解点式玻璃幕墙一、前言1.1什么是点式玻璃幕墙点式玻璃幕墙（Point Supported Fixing System Full Glass Wall）系指幕墙玻璃的每一分格，以点连接形式（用钢爪或其它连接件）将幕墙荷载和作用传递到中间支撑结构的无金属框，视野开阔的玻璃幕墙。
或称点式全玻璃或无框全玻幕墙。
在一些文献及广告宣传资料：有下列一些称呼：1）全新理念的玻璃驳接系统（Glass jointing System with Completely new concept）2）玻璃幕墙点式连接法（Curtain wall Dot Point glazing）。
3）玻璃的星形连接（Spider Glass）。
4）拉维来特体系（La Villette System）。
还有很多，不一一枚举。
不论怎样称呼或定义，点式玻璃幕墙至少应包含下列内容：1）它不仅是一个方法，而是一个系统（System），构成系统的各要素，互相依存，互相制约，互相影响。
2）该系统三要素是：玻璃（幕墙的面板）；钢爪或其它连接件；中间支撑结构（支撑由钢爪传来的面板荷载和作用，并由该结构传递到主体结构）3）中间支撑结构对玻璃的连接是点连接。
幕墙玻璃作用的分布荷载，通过钢爪等连接件，将这些分布荷载转换成集中荷载传递到中间结构上。
中间结构对玻璃是点支撑。
4）视野开阔，通透性强。
随着玻璃物理性能的提高，和玻璃技术的发展，围绕着玻璃作为建筑的外围护结构出现了三种结构形式：首先是明框玻璃幕墙，其次是隐框玻璃幕墙，而建筑师为了更多地利用玻璃通透的特性，追求建筑物内外空间的流通和融合，进一步显示结构美，表现建筑师的设计理念，于是诞生了第三代无框的点式玻璃幕墙。
巴黎罗浮宫的玻璃金字塔以及拉维来特科学城，堪称为代表作。
点式玻璃幕墙（H型钢爪，拉索结构）见图一图一二、玻璃2.1 玻璃通是脆性断裂。
在传统的强度计算中，材料被看成是不包含裂纹的连续体，这种理想化的材料，是很少存在的，大部分材料都可能存在裂纹，当一定尺寸的裂纹所受的荷载超过某个极限时，裂纹就会迅速扩大，而导致材料破裂。
浅析幕墙设计中的点支式玻璃幕墙设计
浅析幕墙设计中的点支式玻璃幕墙设计摘要：点支式玻璃幕墙是幕墙支承体系中最简单的一个，最大限度的通透性是这个系统最大的特点。
本文通过分析，从点支式玻璃幕墙中空及夹层玻璃板的承载特点出发，结合试验与数值计算的结果，给出了点支式中空及夹层玻璃板的垂直荷载作用下的应力、挠度的计算方法。
关键词：幕墙设计点支式玻璃幕墙设计特点一、点式玻璃幕墙技术的特点由于建筑点式玻璃幕墙技术是由金属连接件和紧固件将玻璃与支承结构连接成一个整体的组合式建筑结构，与有框( 含隐框、半隐框) 玻璃幕墙相比，点式玻璃幕墙技术的特点:1．通透性好: 由于大片玻璃是通过几个点与支承结构相连接，因此视线被遮挡的面积降低到最小，使视野开阔到最大限度。
2. 安全性好: 经过钢化后的玻璃石通过金属件用机械的手段固定到支承结构上，耐候密封胶只起密封作用而不考虑其他受力，即使在外来撞击下，使单片玻璃破坏落下“玻璃雨”，也不可能出现整块玻璃坠落的严重伤人事故。
3. 灵活性好: 由于在金属连接件和紧固的设计中考虑了各种措施，使每个连接点可以自由转动外，还允许有一定的位移，用于调节土建施工中不可避免的误差，因此，玻璃不会产生安装应力，并且可以适应支承结构受荷载后产生的变形，使玻璃受力状态良好，不仅如此，用点式连接方法可以最大程度地体现建筑造型的要求。
4. 工艺感强: 点式结构可以使用许多种形式，变化无穷，有良好的工艺性、艺术性，便于设计师选择使用。
5. 环保节能: 由于建筑点式玻璃追求明快的风格，因而在玻璃的使用上多选择光污染极小的白玻、超白玻和低辐射玻璃，同时辅以室内或室外遮阳系统，在减少甚至杜绝污染的同时，可大大降低能耗，尤其是使用中空技术，效果更加明显。
点支式玻璃幕墙建筑体系是用金属连接件和紧固件将建筑玻璃与金属( 或玻璃) 支撑结构连接成整体的新型组合式建筑结构形式( 1) 。
现行点支式玻璃幕墙下程技术规程规定分别使用下列( 1) 、( 2) 式计算点支单层玻璃在垂直荷载作用下，长边边缘应力和板心挠度。
建筑点支式玻璃幕墙设计要点分析
建筑点支式玻璃幕墙设计要点分析摘要：点支式玻璃幕墙由于其具有高透明度，犹如一面悟性的帷幕将室内、外完美地分割，能完美实现建筑物内外的通透与融合，因而在当前的建筑幕墙设计中得到较为广泛的应用。
点支式幕墙的设计可以使人们在欣赏建筑通透与轻盈的同时，又展现了结构之美和精细的施工、构件工艺之美。
因此，相关设计人员要掌握点支式玻璃幕墙设计的相关要点，将其功能发挥到最大。
关键词：建筑工程；点支式玻璃幕墙；设计要点1.各类点支式玻璃幕墙的特点1.1玻璃肋支承点支式玻璃幕墙中，玻璃面板将外部的风压力和吸力传递给起梁作用的玻璃肋，主要特点是有较强的通透性，其构造较为简洁。
1.2单柱式支承点支式玻璃幕墙是采用单根钢管、工字梁或者方柱作为受力支承结构，其主要特点是构造较为简洁，占地面积小，容易孕育建筑物的韵律感。
1.3桁架式支承点支式玻璃幕墙是使用平行弦桁架、三角形桁架等桁架结构作为受力支承结构，其特点是将钢结构的雄浑“美”与玻璃的“透”相结合。
1.4拉杆式支承点支式玻璃幕墙是用圆钢拉杆和悬空连接杆组成空间受力拉杆系统作为受力支承结构，由于拉杆承担拉力好，连接杆受压。
加上拉杆的直径较细，整个受力结构系统轻盈、飘逸，通透性较好，缺点是安装调试难度大，造价成本高。
1.5拉索式支承点支式玻璃幕墙由钢绞线和悬空连接杆张拉成为空间索桁架，其拥有较强的承载能力，轻盈美观，通透性好，是高科技和现代建筑艺术的结合，是点支式玻璃幕墙中应用最广的支承结构形式。
其技术难度较大。
1.6索网支承点支式玻璃幕墙是对拉索拉杆桁架结构进行简化，将拉紧的钢索平行的布置在玻璃接缝的后面，将玻璃结构的通透性提高到最大限度，在玻璃幕墙外部，很难看到有支承结构。
2.建筑点支式玻璃幕墙设计的优越性2.1采光性能良好点支式玻璃幕墙采用将玻璃面板与支承结构的点式连接设计，便于充分利用玻璃的透明质感，将建筑内视线被遮挡的可能性降到最低，保障建筑能够获取最为良好的视野。
论述点支式玻璃幕墙设计的相关要点
论述点支式玻璃幕墙设计的相关要点摘要：本文主要分析了点支式玻璃幕墙的构成和特点，概述了点支式玻璃幕墙的设计原则，并简要分析了它的设计要点。
关键词：点支式；玻璃；幕墙；设计1点支式玻璃幕墙的构成点支式玻璃幕墙的全称为金属支承结构点支式玻璃幕墙。
点支式玻璃幕墙以其视觉通透、结构新颖、传力可靠、安全耐用等优良特性，近年来从建筑幕墙中脱颖而出，倍受建筑设计师们的青睐。
点支式玻璃幕墙的结构主要分为：玻璃面板、点支式装置和支撑结构。
这些点支式玻璃幕墙在结构和功能上都有其独特性，主要构成包括：1.1金属支撑结构类型金属支撑结构是最早的点支式玻璃幕墙结构，是人们较为熟悉和采用最多的一种结构类型，其实用性强，构造简单。
1.2点支式全玻璃幕墙它的支撑结构为玻璃板，被称为玻璃肋。
通过金属紧固件和连接件将玻璃面板和玻璃肋相连接就构成了玻璃幕墙。
由玻璃面板和玻璃肋构成的全玻璃幕墙结构简单，能给人赏心悦目的感觉，最大化的开阔了视野。
并且其在一定程度上消除了室内外墙体的隔阂感，内外相接，浑然天成，使人耳目一新。
1.3拉杆（索）式玻璃幕墙拉杆式玻璃幕墙主要是采用不锈钢拉杆或拉索作为支撑，通过金属紧固件和金属连接件与拉杆或拉索将玻璃进行连接。
拉杆式玻璃幕墙，能充分体现机械加工的精密度，其每个构件都十分小巧精致，构型美观，结构性强。
2点支式玻璃幕墙的特点由于建筑点式玻璃幕墙技术是由金属连接件和紧固件将玻璃与支承结构连接成一个整体的组合式建筑结构，点式玻璃幕墙具有一些独特的优点：2.1通透性好点支式玻璃面板主要是通过几个支撑点点与支撑结构相连接，视线几乎无处遮挡，使视野开阔到最大限度。
2.2灵活性好点支式玻璃幕墙的灵活性好。
点支式玻璃幕墙的玻璃一般不产生安装应力，当支撑结构受到荷载作用时，会顺应支撑结构产生变形，以防应力的过度集中。
这样不仅能减少和消除玻璃板孔边的应力集中，使玻璃板与连接件处于铰接状态，还能使玻璃板上的每个连接点都可以自由地转动或少许平动，以此来弥补施工过程中存在些许误差。
点支玻璃幕墙设计要点
点支玻璃幕墙设计要点摘要：点支式玻璃幕墙作为一种新型的建筑外围结构体系，在现代建筑工程中得到了广泛应用，而要确保这种幕墙结构形式的功能和优势得到有效发挥，则还需要技术人员的进一步研究，通过完善玻璃幕墙结构的分析和设计方法来推动其发展和进步。
本文进一步分析了点支玻璃幕墙的设计建议，以供同仁参考借鉴。
关键词：玻璃幕墙；点支式；设计1 点支玻璃幕墙构造设计要求点支式玻璃幕墙支承结构的形式灵活多样，幕墙构造类别和结构形式的选择应综合考虑建筑物的使用功能、立面造型设计、节能要求、工程投资等技术经济条件。
同时，玻璃幕墙应与建筑物的整体结构和周围环境相互协调与衬托，形成更加综合的室内外视觉效果，如立面与分格设计也应与室内空间布局、楼地面标高位置等相适应。
根据建筑物的使用功能可以采用不同的幕墙玻璃，如单层钢化玻璃、钢化夹层玻璃或钢化中空玻璃等。
对于钢化钻孔玻璃，玻璃面板的最大应力往往在支撑点的钻孔处、气孔边产生的引力最危险的部位。
因此，根据《点支式玻璃幕墙工程技术规程》点支式幕墙玻璃钻孔的孔径、孔维和孔距要求：“孔径不小于5 mm，且不小于玻璃厚度t；孔径不大于玻璃面板短边长度的 1 /3；孔边缘至玻璃面板边缘的距离不小于2 t，且不小于孔径；位于玻璃面板角部的钻孔，孔边缘至玻璃面板角部顶点的距离不小于4 t；玻璃面板短边长度不小于8 t。
”点支式玻璃幕墙面板间的接缝宽度与玻璃的厚度，应根据结构计算来确定，以确保在发生最大控制位移时面板与面板之间不出现挤压或碰撞，玻璃面板之间的接缝一般应用耐候硅酮密封胶填嵌密实，以防雨水渗漏。
另外，支承连接玻璃的不锈钢爪件与玻璃上空置的接口也应密封防水。
考虑防火安全，在玻璃幕墙与楼板、隔墙等处的缝隙上应使用不燃材料进行填充，并用防火板托住。
在防火板与玻璃之间灌注防火密封胶，并进行相应的技术处理，还可用防火玻璃作层间隔断。
2 点支式玻璃幕墙的设计要点2.1 保障设计的实用性无论对于何种幕墙结构形式，其设计首先要保障的就是建筑使用者的使用需求，并在此基础上对建筑的幕墙结构形式进行设计，同时还要确保最终的设计方案必须能够满足实际建筑的受力特点以及现场施工要求。
点式玻璃幕墙设计和安装中几个注意事项
——立足行业先锋，塑造完美品质
•
•
• •
•
二、点式幕墙的玻璃通过驳接件固定在支撑体系上，驳接件与支撑体系 固定后即形成支撑体系的一部分，而玻璃是靠玻璃的开孔固定在驳接件 上，玻璃所处的状态应是悬挂状态， 玻璃通过驳接头悬挂在上方两个驳接爪下部的长孔中，长孔使玻璃牢固 悬挂，并且易于调整水平方向的误差和热膨胀位移。玻璃下部通过驳接 头与下方驳接爪的上部圆孔连接，圆孔直径比驳接头连接螺杆有较大的 间隙，用于补偿竖向加工以及安装误差，同时吸收玻璃竖向热膨胀位移 。因此竖直的点式幕墙最上部适用于的驳接爪。采用 驳接爪时一定要注 意调整安装间隙，防止产生附加应力。 玻璃的热胀冷缩和玻璃的重力都会使玻璃产生很大的水平力(T=G/tgα， α→0，则T→∞)，在一定极限状态下会使安装后的玻璃在一定的条件下 破坏。这有时也是玻璃自爆的原因。 驳接头是将玻璃固定在驳接爪上的构件，为减少玻璃随风压变形对玻璃 开孔处的应力集中，目前已多数采用可转球头式驳接头，但是目前该类 产品良莠不齐，因为玻璃变形时以中性层为中心对称变形，驳接头的转 动中心应在玻璃的中部才不产生附加应力，对于夹胶玻璃和中空玻璃也 是如此，因此在选用驳接头时应检查其结构设计是否在玻璃中心。 驳接头的转动用于吸收玻璃随风压的变形，因此驳接头灵活活动是减少 附加应力的保证，活动愈灵活，玻璃变形时对开孔处产生的附加应力愈 少，因此选用驳接头时应检查其灵活程度，尽量减少附加扭矩。
点支式玻璃幕墙设计中应注意的若干问题
点支式玻璃幕墙设计中应注意的若干问题点支式玻璃幕墙设计中应注意的若干问题一、前言点支式玻璃幕墙的定义在《玻璃幕墙工程技术规范（JGJ102-2003）》中是这样规定的：由玻璃面板、点支承装置和支承结构构成的玻璃幕墙叫点支式玻璃幕墙。
本文将就点支式玻璃幕墙设计中应注意的若干问题进行一下解析。
中国馆位于世博轴东侧，上南路与北环路交汇处，处于世博园区的核心区域，占据浦东区域主入口的显要位置。
作为基座的地方馆水平展开，融入城市公共生活；其上的国家馆攫取传统的片段，以清晰的结构、鲜艳的中国红、磅礴的气势构成城市新的地标。
整个中国馆在一种不对称的平衡结构中彰显出了国家的和谐与稳定。
二．点支式玻璃幕墙介绍点支式幕墙按其支承形式可分为一下几种结构体系：（1）玻璃肋支承式该幕墙用玻璃作为受力支承结构，其主要特点是通透性好，构造简单且结构无腐蚀性问题，适用于大堂、大厅及共享空间等。
作为受力结构的玻璃肋必须采用夹胶玻璃。
（2）单管或钢管桁架支承式该幕墙采用单管或各种桁架结构，如鱼腹桁架、平行弦桁架、三角形桁架等作为受力支承结构。
其特点是将钢结构的雄浑构造美和玻璃的“透”完美的结合起来，使该幕墙充满了现代艺术感。
（3）索（杆）桁架支承式该幕墙采用钢拉索或钢拉杆（可采用不锈钢或碳钢，由业主方来确定）和悬空连接杆通过合理布置经过预应力张拉形成空间桁架系统作为受力支承结构。
其特点是整个结构体系为一柔性体系，受载能力强，轻盈美观，通透性好，技术难度高，是高科技和现代建筑艺术的完美结晶。
但是施工难度大，张拉工艺要求复杂，对施工精度要求高。
（4）单索支承式该幕墙采用纵横交错的两道索或者只设纵向索作为受力支承结构。
其特点是轻盈通透，拉索与玻璃胶缝在视觉上相重合，大大提高了可视面积，并且在施工方面也较拉索桁架容易。
（5）预应力自平衡索桁架支承式点支式玻璃幕墙预应力自平衡索桁架是一种由中间压杆（钢管）、辅助横杆和呈抛物线形状布置的索组成：索的预应力通过两端连接由主压杆承担，预应力不会传给主体结构，在桁架内部形成力的平衡，在承受正负风压时，它相当于一个两端简支桁架的结构功能。
点式玻璃幕墙的分类、结构特征、设计及施工
点式玻璃幕墙的分类、结构特征、设计及施工一、前言点式玻璃幕墙又称点驳接玻璃幕墙、点支式玻璃幕墙、点式无框玻璃幕墙、拉维来特玻璃幕墙等，是于二十世纪六、七十年代首先在国外开发出来的新型幕墙结构安装体系，是随着玻璃物理性能和玻璃加工的提高及建筑事业的发展而产生和不断完善的。
点式玻璃幕墙充分利用了玻璃材料通透的特性，使建筑物内外空间融为一体，扩大了建筑物内部的空间感，同时也从外立面效果显示了建筑的结构美。
巴黎罗浮宫玻璃金字塔、法国拉维来特科学城、德国莱比锡展览中心以及我国的上海大剧院等建筑堪称点式玻璃幕墙应用的典范。
二、点式玻璃幕墙的分类及结构特征第一代点式玻璃幕墙为夹板式或补丁式幕墙，其基本结构是在玻璃四角打孔，以矩形金属板及螺栓内外夹紧固定，位于内侧的金属板再与支承结构连接，玻璃通过夹板承接并将自重力和其它荷载力传至支承结构及建筑结构上。
夹板式连接方法因其金属夹板与玻璃接触面较大，限制玻璃在风压作用下的均匀弯曲变形，在金属板与玻璃接触边缘会造成较大的应力集中，且外观效果较差，因此目前已较少采用。
第二代点式玻璃幕墙为皮尔金顿平面系统，其基本结构为在玻璃四角钻孔，然后用螺柱固定，为了减少钻孔部位的附加应力，在支撑结构连接处设置柔性垫片，并用弹簧支撑螺栓安装，形式有沉头式和浮头式两种。
此种结构对外立面效果的改善做了很大的改进，但因其四角用螺栓直接与板后的支撑结构固定，螺栓连接处的自由位移空间较小，使钻孔边缘仍产生较大的附加应力，所以有逐渐被第三代结构所取代的趋势。
第三代点式玻璃幕墙为铰接螺栓，连接固定方式，又称拉维来特式系统。
基本结构仍为在玻璃四角钻孔，用螺栓固定，与皮尔金顿系统不同的是连接螺栓采用球铰状螺栓紧固玻璃，球铰螺栓可在±10°范围内转动，其转动中心与玻璃板中心一致，这种上结构体系可大大减少连接处的附加弯矩，减少了因附加弯矩产生局部应力集中造成的玻璃破裂现象，使整个墙面在风压作用下更趋近一种柔性体系，缓和了风压对幕墙造成的破坏。
点式玻璃幕墙结构设计分析_0
点式玻璃幕墙结构设计分析摘要：点式玻璃幕墙具有较多的优点，在建筑中得到了广泛的应用。
点式玻璃幕墙点式玻璃幕墙具有独立的支承结构，具有一定的独立性，其分析方法和设计原则和主体结构相类似，为此本文就点式玻璃幕墙结构设计进行了简要的探讨。
关键词：点式玻璃幕墙；结构设计；结构选型Abstract: point glass curtain wall with more advantages, in building a wide range of applications. Bullet point glass curtain wall glass curtain wall point independent of the supporting structure, and has a certain independence, the analysis and design principles and main body structure similar, this paper will point the glass curtain wall structure design was briefly discussed in this paper.Keywords: point glass curtain wall; Structure design; Structure selection引言点式玻璃幕墙系指幕墙的钢化玻璃面板通过不锈钢爪接件连接到支承钢结构上，具有独立的支承体系，且钢化玻璃面板与支承结构通过不锈钢爪接件分离开来，钢化玻璃面板之间只有防水胶，没有铝合金框架，使得点式玻璃幕墙建筑具有更加通透的建筑效果。
点式玻璃幕墙一改过去着重用玻璃来表现窗户、表现建筑、表现质感、表现体型的传统做法，更多地利用玻璃的透明特性，追求建筑物内外空间的流通和融合。
因此，点式玻璃幕墙一经出现，便在世界各地迅速发展。
浅析幕墙设计中的点支式玻璃幕墙设计
浅析幕墙设计中的点支式玻璃幕墙设计幕墙的形式多种多样，而其中最为简单的是点支式玻璃幕墙，这种形式的幕墙最显著的特点就是充分利用了玻璃的通透性，这一特点完全符合公共建筑未来的发展趋势。
本文简单介绍了点支式玻璃幕墙的分类，特点以及在设计施工中的问题。
标签：点支式玻璃幕墙;特点;设计施工问题社会经济在不断地发展，人们对建筑物的要求也越来越高。
今年玻璃、金属等材料的制造工艺有了很大的发展，因此玻璃幕墙的应用也就更加的广泛，使建筑外形有了巨大的变化，尤其是玻璃工艺的迅速发展，自然会引起人们的思考，思考怎么利用玻璃的透明性来建造更多先进的建筑物，这样就产生了建筑点式玻璃幕墙技术，他的结构形式新颖，具有其他形式不可代替的优点，“更通透、更安全、更灵活，”尽可能地展现了现代建筑的工艺美、技术美，因此，点式玻璃幕墙备受建筑师们的青睐。
一、点支式玻璃幕墙的形式点支式幕墙根据支承形式可分为以下几种，1玻璃肋支承式。
该幕墙用夹胶玻璃来支承结构，这类幕墙最主要的特点就是通透性好，采光好，构造单一且不存在腐蚀性问题，经常用于大堂、大厅等结构中。
2桁架支承式。
该幕墙主要采用单管或各种桁架结构作为受力支承结构，有鱼腹桁架、平行弦桁架、三角桁架等形式。
这种结构是将钢结构的雄浑美和玻璃的通透美结合起来，使幕墙建筑结构充满了现代艺术感。
3单索支承式。
采用纵横交错的两道索或者只设纵向索作为受力支承结构。
它在视觉上给人感觉轻盈通透，而且拉索与玻璃胶缝完美重合，使得可视面积大大增加，并且也比拉索桁架的施工容易。
4预应力自平衡索桁架支承式点支式玻璃幕墙。
所谓预应力自平衡索桁架它的结构形式是由中间压杆，起辅助作用的横杆和像抛物线形状的索组成。
索的预应力传递到主压杆，而不会传给主体结构，在桁架内部形成平衡力系，当有正负风作用时，它相当于一个两端简支的桁架体系。
5组合支承式。
该结构利用钢结构、拉索、拉杆等相互组合受力。
其特点是可以把各种结构的优点组合在一起从而形成一个新的结构体系，无论从通透性还是美观上都完美无缺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点式玻璃幕墙一、前言1.1什么是点式玻璃幕墙点式玻璃幕墙（Point Supported Fixing System Full Glass Wall）系指幕墙玻璃的每一分格，以点连接形式（用钢爪或其它连接件）将幕墙荷载和作用传递到中间支撑结构的无金属框，视野开阔的玻璃幕墙。
或称点式全玻璃或无框全玻幕墙。
在一些文献及广告宣传资料：有下列一些称呼：1）全新理念的玻璃驳接系统（Glass jointing System with Completely new concept）2）玻璃幕墙点式连接法（Curtain wall Dot Point glazing）。
3）玻璃的星形连接（Spider Glass）。
4）拉维来特体系（La Villette System）。
还有很多，不一一枚举。
不论怎样称呼或定义，点式玻璃幕墙至少应包含下列内容：1）它不仅是一个方法，而是一个系统（System），构成系统的各要素，互相依存，互相制约，互相影响。
2）该系统三要素是：玻璃（幕墙的面板）；钢爪或其它连接件；中间支撑结构（支撑由钢爪传来的面板荷载和作用，并由该结构传递到主体结构）3）中间支撑结构对玻璃的连接是点连接。
幕墙玻璃作用的分布荷载，通过钢爪等连接件，将这些分布荷载转换成集中荷载传递到中间结构上。
中间结构对玻璃是点支撑。
4）视野开阔，通透性强。
随着玻璃物理性能的提高，和玻璃技术的发展，围绕着玻璃作为建筑的外围护结构出现了三种结构形式：首先是明框玻璃幕墙，其次是隐框玻璃幕墙，而建筑师为了更多地利用玻璃通透的特性，追求建筑物内外空间的流通和融合，进一步显示结构美，表现建筑师的设计理念，于是诞生了第三代无框的点式玻璃幕墙。
巴黎罗浮宫的玻璃金字塔以及拉维来特科学城，堪称为代表作。
点式玻璃幕墙（H型钢爪，拉索结构）见图一图一二、玻璃2.1 玻璃通是脆性断裂。
在传统的强度计算中，材料被看成是不包含裂纹的连续体，这种理想化的材料，是很少存在的，大部分材料都可能存在裂纹，当一定尺寸的裂纹所受的荷载超过某个极限时，裂纹就会迅速扩大，而导致材料破裂。
表征临介拉应力和裂纹尺寸之间关系的力学参数为材料断裂韧度Ke，按照线弹性断裂力学，有裂纹（工型）构件断裂判据为：σπα = Keσ构件断裂时临界拉应力a o——构件断裂时裂纹临界长度Ke——材料的断裂韧度从式中可以看出，材料的Ke高，在相同a o情况下，断裂时临界拉应力高。
钢材的Ke比玻璃大，对于典型的裂纹尺寸，钢构件的临界拉应力也大，通常大于屈服应力，因此钢材在断裂之前，可以通过材料屈服来调整和分配应力。
所以钢材强度较高通常是韧性断裂。
但玻璃不同于钢材，研究表明，理想的玻璃具有很高的强度，大约为1.2×104兆帕，但实际上，玻璃在制造过程中，不可避免地出现微小裂纹缺陷，玻璃的断裂韧度比钢材低，临界应力比钢材低，加之玻璃在断裂之前，没有材料屈服效应，不具有重新调整和分配应力的能力，因此玻璃的断裂强度比较低，对裂纹和应力集中比钢材更为敏感，通常是低应力的脆性断裂。
2.2 点式玻璃幕墙，宜用钢化玻璃。
2.2.1 点式玻璃幕墙和玻璃面板承受荷载和自重，是通过钢爪传递的，在钢爪孔附近的应力，一般大于玻璃其它部位的应力，非钢化玻璃强度低，而钢化玻璃的强度高，是一般玻璃的3-5倍，所以国内外的点式幕墙宜采用钢化玻璃。
2.2.2 点式玻璃幕墙的玻璃一般均采用悬吊式，玻璃自重通过上孔来承受。
自重是一种长期荷载，如果是非钢化玻璃，在承受长期荷载情况下，会发生蠕变，其长期强度要比初始强度低，甚至会低1/3，因此承受长期荷载非钢化玻璃的点式玻璃幕墙容易发生瞬间破裂，相反地，玻璃钢化后，表面层产生了压应力，玻璃受到荷载后，产生的拉应力和钢化玻璃的表层的压力共同作用下，可使裂纹附近的实际拉应力降低，从而提高了构件和材料实际的断裂韧度Ke，并有效地抑制了玻璃的蠕变。
尽管夹层玻璃和夹丝玻璃在断裂时，连接在一起，但不能阻止裂缝扩展，不能减弱玻璃易裂的性能。
2.3点式玻幕墙采用水平钢化玻璃。
点式玻璃幕墙所有玻璃的钻孔和其它机械加工都必须在玻璃钢化之前完成。
在玻璃垂直钢化中，玻璃从一排夹具上吊挂下来，夹具夹住玻璃的上部边缘，由于玻璃加热过程中的软化，夹具会在玻璃上留下痕迹，加上玻璃自重，会使原先的钻孔向下拉长，两条垂直边向内弯曲，影响玻璃垂直度和平整度，水平钢化可以消除这些问题，因而点式玻幕幕墙宜采用水平钢化玻璃。
2.4钢化玻璃必须均热化处理。
由于钢化玻璃具有自爆倾向，目前解决自爆较好的方法，是在玻璃钢化后，在一定温度下，保温一段时间进行均热处理。
2.5玻璃的切割和钻孔由于玻璃表面的裂纹大小直接影响其脆断的强度，因而在玻璃的切割及钻孔等深加工中，减少表面裂纹，提高加工精度，尤为重要。
下面就此建议如下：1）切割：用电脑切割机进行切割，使玻璃边缘精确准直，角部园滑或倒角。
倒角宜为1mm×45°2）磨边：玻璃切削后，应进行机械磨边，磨削加工裕量不少于0.3mm。
应削后玻璃尺寸小于或等于2m，公差±0.5mm；应削后玻璃尺寸大于2m，大于或等于4m，公差±0.8mm，两对角线误差0.5mm，磨削边缘应光滑，不得有肉眼可见的裂纹和缺陷。
3）钻孔：用金刚钻头钻孔，建议用自动钻孔和磨边机，通过电脑定位，钻孔及磨削一气呵成。
4）孔壁磨削裕量不小于0.2mm，应削后尺寸公差宜符合表1规定表1序号名称公差1 孔径+0.5mm2 孔玻口+0.3mm3 孔深+0.2mm4 孔位直线度±0.5mm5 孔位垂直度±0.5mm5）玻璃上的孔宜在玻璃的上、下两面用两部钻头冈时完成操作，其同心度差距应小于0.5mm。
6）孔和玻璃也最小距Lx,Ly≥4t+γ和100mm，孔边和玻璃角边距D1≥6t，见图二所示t——玻璃厚度r——圆孔半径7）垂直面倾斜5°以上的幕墙宜用夹层玻璃，中空玻璃外片最好是采用夹层玻璃，采用浮头式球铰螺栓连接件。
3.1玻璃点连接方法第一代为夹板式连接或称补丁板式连接。
（Patch Plate）如图三其基本结构是在玻璃打孔，然后用方形连接板前后夹住玻璃，并用螺栓加以固定，位于玻璃后面的连接板则与金属助连接，从而把玻璃板吊住。
第二代：皮尔金顿平面系统。
（The Pilkington Planar System）(如图四)其基本构造是在玻璃四角打孔，然后用螺栓固定。
为了减少打孔处的附加应力，采用了软连接技术，即在支撑结构固定连接处放置柔性垫片。
并用弹簧板支持。
第三代：铰接螺栓系统（Articnlataol bolts）又称为拉维莱特体系（La Villette System ）（图五）图五其基本结构为仍用螺栓固定，与皮尔金顿平式体系不同的是采用球状铰接螺栓，可在±10°范围内转动，其转动中心与面板中心是一致的，这就可以大减少连接处的附加弯矩。
3.2球铰螺栓的重要性：采用球铰螺栓是当前普遍采用的连接法，球铰是关键部件。
这在一定范围内的自由转动，对玻璃约束力就会大大减少。
根据日本旭硝子公司对玻璃打孔周边有限元分析的结果，当玻璃分格尺寸为2m×2m；风压为200Kgf/m2时，采用球铰螺栓，玻璃板中的最大应力为405 Kgf/cm2，孔洞边缘最大应力为405Kgf/cm2，均小于最大允许应力值500Kgf/cm2。
如果没有应用球铰螺栓，则孔洞边缘最大应力值为1410Kgf/cm2，后者是前者的3倍多，这就是说在点式幕墙结构设计中，减少玻璃面板在点连接处的附加弯矩尤为重要。
（日本旭硝子公司的应力分析见图六）图六3.3铰接螺栓定性分析1）铰接接头在玻璃平面外和玻璃平面内受重力示意图七所示。
图七从图中可看出，铰接在玻璃平面外则附加弯矩作用在玻璃上，铰接在玻璃平面重心内，则附加弯矩不作用在玻璃上。
2）当承受风荷载时，玻璃产生弯曲情况如图八所示。
图八当用铰接螺栓时，由于玻璃变形不受到约束，因而减小了附加弯矩。
3.4螺栓连接件结构形式（见表一）3.5球铰螺栓既要能灵活转动，又不能间隙过大，一般结构见图九。
图九3.6螺栓和钢爪连接3.6.1螺栓和钢爪连接的扭矩过大则容易压碎玻璃，过小则螺栓容易松动，产生间隙。
其连接扭矩宜设计计算，安装时以定力扭矩般手加以控制。
3.6.2 钢爪不能与玻璃直接接触，以前通常在钢爪与玻璃之间加一个热塑性衬套和垫片，然而热塑性衬套有蠕变倾向，时间长了，最终导致钢爪和玻璃直接接触。
国外有些公司经过研究，采用了铝衬套，并且申请了专利。
铝的柔性用以隔离玻璃和钢爪的硬接触，而铝的蠕变倾向比热性塑料小，时间长了，钢和玻璃不会直接接触。
3.7 常用钢爪的结构形式见表二3.8 钢爪要具备吸收幕墙平面变形的能力（见图十）。
四孔X型钢爪，取决于四孔的尺寸；H型钢爪取决于结构形式，分别是图十一和图十二。
图十图十一图十二X型四孔钢爪，其中有两个孔为椭圆形，该孔在垂直方向与连接螺栓公称直径一致，以承受玻璃自重；水平方向的长度，取决于吸收幕墙平面变形的设计。
另外两孔在垂直方向的长度要大于连接螺栓的公称直径，水平方向的长度与上两孔一致，但四个孔都要承受垂直于玻璃平面的荷载。
3.9中空玻璃采用双层穿透钢爪的技术难点，在于防止玻璃打孔后漏气问题。
解决方法通常是：在铰接螺栓处插入了一个环状垫圈，并在与玻璃交接处，加上异丁烯橡胶片保证密封，结构示意见图十三。
图十三四、玻璃的设计计算4.1玻璃面板的强度设计计算：目前国内常见的有两种计算方式。
一是有限元法，通过软件进行计算。
该计算一般只输出计算结果。
另一种是简化为四角支承板矩形板的力学模型进行设计计算。
如图十四：a= Ly – 2Eyb= Lx –2Ex图十四f(挠度)=K f qa4/Bc M(弯矩)=K m(弯矩系数) ×q×a26×q×a2×K mσ= ————————≤f g边——————（1）t2L y——长边L x——短边 Bc=Et3/12（1-μ2）板的刚度M——弯矩q——面分布荷载设计值σ——板中最大应力设计值f g边——玻璃边缘强度设计值K f——挠度系数K M——弯矩系数t——玻璃的板厚σ——玻璃应力设计值系数可在《建筑结构静力计算手册》中查得查表时注意以下几点：1）《手册》只给了μ=0，μ=1/6，μ=0.3三种情况μ=0 代表的是一种理想材料，实际不存在。
μ=1/6 主要用于混凝土材料μ=0.3 主要用于钢材而玻璃的μ=0.2 需另查附表。
2）四角支承在计算公式中的Ly为长边。
3）表内为单位板宽的弯矩系数。
4.2法国AVIS技术委员会的计算公式4.2.1四角支承板的力学计算模型与工程实际最少有以下的差别。
