玻璃天桥和玻璃栈道中钢化玻璃的受力及设计分析

玻璃天桥和玻璃栈道中钢化玻璃的受力及设计分析

随着社会经济的日益进步,我国的旅游产业也随之蓬勃发展。

在诸多景区中,传统旅游项目已经无法满足人们的需求。

因此,很多景区修建了玻璃天桥、玻璃观景平台和玻璃栈道来吸引游客。

近些年,玻璃天桥和栈道等工程项目如雨后春笋般出现,其数量多、规模大。

这些工程项目给人们带来刺激性体验的同时也存在巨大的安全隐患。

针对该类玻璃工程,我国可参考的技术标准不多,且技术研究严重滞后于工程应用;施工和监管的不利也造成了工程质量参差不齐;另外,玻璃天桥和栈道等工程项目一旦出现了事故,其后果是灾难性的。

在此背景下,2018年6月,河北省发布了我国首部关于玻璃天桥和玻璃栈道的规范DB 13(J)/T 264—2018《景区人行玻璃悬索桥与玻璃栈道技术标准》。

DB 13(J)/T 264—2018规定桥面玻璃必须采用夹层玻璃,而玻璃的设计方法主要参照JGJ 113—2015《建筑玻璃应用技术规程》。

然而,JGJ 113—2015的应用对象是普通的建筑玻璃。

对于玻璃天桥和玻璃栈道而言,其安全等级要求更高,如果按照普通建筑玻璃的要求来设计,会带来一定的隐患。

钢化夹层玻璃主要应用于玻璃幕墙、高铁风挡、汽车挡风玻璃等。

国内外学者对夹层玻璃已进行了大量的研究。

王勋等用试验和有限元的方法研究了四边简支夹层玻璃板的抗弯承载性能,研究表明:JGJ 102—2003《玻璃幕墙工程技术规范》没有考虑夹层对整体玻璃承载性能的影响,因此计算的玻璃挠度比试验结果大。

石永久等利用有限元和有限差分法研究了夹层玻璃板的承载性能,并且提出了夹层玻璃的设计方法。

刘强等研究了聚乙烯醇缩丁醛(PVB)夹层玻璃梁和Sentry Glas®(SGP)夹层玻璃梁的整体稳定性能,并且通过试验分析了玻璃梁在短期和长期荷载作用下的破坏模式以及夹层胶种类对玻璃梁开裂后性能的影响。

Baraldi对夹层玻璃梁提出了简化的有限元模型,并且通过实例验证有限元模型计算的有效性。

Bedon等通过有限元方法研究了夹层玻璃梁开裂后的性能,他们分析了不同固定件对其受力性能的影响。

栏杆推拉力试验标准

栏杆推拉力试验标准

栏杆推拉力试验标准为了制定一个楼梯扶手高度标准,可以参考《民用建筑设计通则》JGJ37-87中的强制性条文,相关规定如下。

一、住宅楼梯栏杆扶手1、室内共用楼梯扶手高度自踏步前沿量起至扶手上皮不宜低于0.9米,水平扶手超过0.5米长时,其高度不宜低于1米。

2、室外共用楼梯栏杆高度不宜低于1.05米,中高层住宅不应低于1.10米。

3、楼梯井宽度大于0.2米时,不宜选用使儿童易于攀登的花格,栏杆垂直杆件之间净空不应大于0.11米。

二、栏杆凡阳台、外廊、室内回廊、内天井、上人屋面、及室外楼梯等临空处,应设置防护栏杆,并应符合下列规定:1、栏杆应以坚固、耐久的材料制作,并能承受荷载规范规定的水平荷载。

2、临空处高度在24米以下时,栏杆高度不应低于1.05米;临空处高度在24米及以上(包括中高层住宅)时,栏杆高度不应低于1.10米。

3、栏杆高度应从楼地面或屋面至栏杆扶手顶面的垂直高度计算。

如底部有宽度大于或等于0.22米,且高度低于或等于0.45米的可踏部位,应从可踏部位顶面起计算。

4、栏杆离地面或屋面0.1米高度内不应留空。

三、有儿童活动的场所,栏杆应采用不易攀登的构造楼梯、扶手、栏杆应符合下列规定:1、楼梯除设成人扶手外,并应在靠墙一侧设幼儿扶手,其高度不应大于0.6米。

2、楼梯栏杆垂直杆件之间的净距不应大于0.11米。

当楼梯井净宽度大于0.2米时,必须采取相应安全措施。

3、住宅、托儿所、幼儿园、中小学、及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造。

当采用垂直杆件做栏杆时,其杆件净距不应大于0.11m。

4、文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所,当采用垂直杆件做栏杆时,其杆件净距也不应大于0.11m。

四、条文解释外廊、内天井及上人屋面等处一般都是交通和疏散通道,人流较集中,特别在紧急情况下容易出现拥挤现象,因此临空处栏杆高度应有安全保障。

根据国标GB10000088《中国成年人人体尺寸》资料换算成年男子人体直立状态下的重心高度1006.80mm,穿鞋后的重心高1006.8 mm+20mm=1026.80mm,因此对栏杆的最低安全高度确定为1.05m。

建筑室内无立柱玻璃栏板水平推力荷载试验研究

建筑室内无立柱玻璃栏板水平推力荷载试验研究

建筑室内无立柱玻璃栏板水平推力荷载试验研究1. 引言1.1 研究背景建筑室内无立柱设计是近年来建筑领域的一个新兴概念,其以其开放、通透的特点吸引了越来越多的设计师和业主的关注。

由于无立柱设计在结构上存在一定的挑战,特别是在承载水平推力荷载方面的表现仍然存在一定的不确定性,因此有必要进行相关的试验研究来验证其可行性和安全性。

本研究旨在通过水平推力荷载试验,探讨建筑室内无立柱玻璃栏板结构在面对推力荷载时的受力情况,为未来的设计和实践提供可靠的依据。

通过对这一领域的研究,可以进一步完善建筑室内无立柱设计的理论体系,促进该设计理念在实际项目中的应用,推动建筑行业向着更加灵活、现代化的方向发展。

1.2 研究目的本研究的目的是通过对建筑室内无立柱玻璃栏板水平推力荷载试验的研究,探讨其在真实工程中的应用可行性和安全性。

具体目的包括:1.验证无立柱设计在水平推力荷载下的稳定性和抗力性能;2.分析无立柱设计在不同推力荷载条件下的变形和破坏模式;3.为建筑设计师提供关于无立柱设计的参考数据和建议,提高建筑结构的安全性和美观性。

通过本研究,可以为建筑行业提供更多对无立柱设计的认识和了解,促进该设计理念在实际工程中的推广和应用。

1.3 研究意义研究意义是指本研究对建筑行业和社会的重要意义。

建筑室内无立柱设计是现代建筑中的一种创新设计理念,其突破了传统建筑结构的限制,使空间更加开阔,美观大方。

本研究通过对建筑室内无立柱玻璃栏板水平推力荷载试验的深入研究,旨在为该设计理念的实际应用提供科学依据。

具体地,本研究将探讨建筑室内无立柱设计在承受水平推力荷载时的性能表现,从而为建筑结构设计和施工提供参考依据。

研究成果有助于提高建筑室内无立柱设计的安全性和稳定性,同时也为建筑行业的发展提供了新的设计思路和实践经验。

本研究具有重要的理论和实践意义,对于推动建筑行业的技术创新和发展具有积极的促进作用。

2. 正文2.1 试验方法试验方法是对本研究的核心内容,是通过实验验证建筑室内无立柱玻璃栏板的水平推力荷载性能。

建筑护栏水平荷载推力检测

建筑护栏水平荷载推力检测

附录B 护栏水平荷载推力检测B.1 一般规定B.1.1计量仪表(百分表、位移计等)应在检测前计量检定合格,加载装置(千斤顶或砝码等)应在检测前校验合格,且应满足测试精度要求。

条文说明:检测所用千斤顶的精度要求应满足力值偏差不超过+2%。

B.1.2护栏基本检测的平面尺寸、杆体材料、锚固方式、安装工艺等应与工程上的护栏一致。

条文说明:试验用护栏的平面尺寸、杆体材料等应与实际工程用护栏保持一致。

对于有实际工程应用经验的常规铁制护栏、木质护栏、玻璃护栏等可不做承载力检测,而只按本规程的要求做相应的验收检测。

B.1.3对于根部采用螺栓连接或焊接锚固的护栏,应在连接处细部构造施工完毕后进行试验。

B.1.4试件横向至少包括3个分格,试件规格、材料、构造及安装方式应与实际工程一致,检测时不应增加任何附加设施。

B.1.5由均布荷载转化为两点部位荷载的施力F 计算: 2qL F 式中:F ——每点部位施力(N );q ——均布荷载值(N/m );L ——试件长度(m )。

B.1.6试验前,宜进行预压,以检查试验装置的工作是否正常。

预压荷载可取为检验荷载的20%~30%。

条文说明:检测装置受力后往往因安装问题而有一部分不可恢复的变形,通过预压,不仅检测检测装置能否正常工作,同时也可很大程度消除这部分变形。

B.1.7 加载装置的承载力和刚度应满足最大试验荷载要求。

条文说明:承载力检测的主要目的是通过对护栏水平方向的加载试验,了解护栏的整体结构性能,为护栏的设计和施工提供依据。

B.2 水平推力检测B.2.1 加载应按以下步骤进行:1)按图B.2.1所示,以相邻两立柱的中心A点、B点作为施载点;2)按图B.2.1所示,以施力点A、点B的一边20mm以内处、中间立柱和两边上立柱的扶手上设测量点,测量点应为平整垂直面;3)施加约F/2荷载作预加荷载,作用1min后卸载,以该状态为基准;4)继续施加荷载F,作用5min后,检测扶手的最大挠度、水平位移值以及卸载后的最大残余挠度,并观察各连接部位松弛或脱落情况。

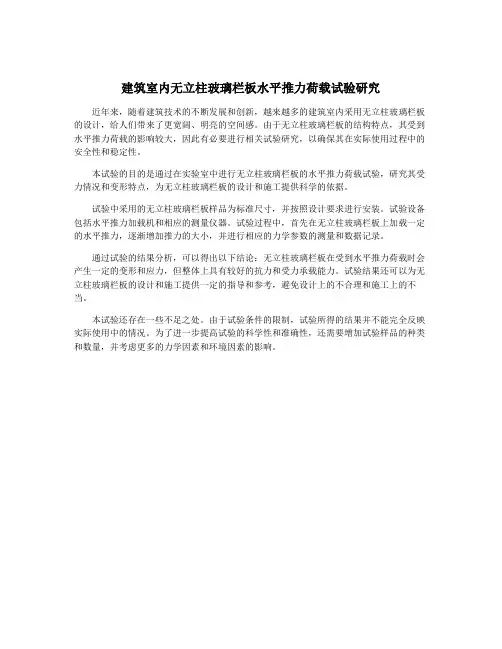

建筑室内无立柱玻璃栏板水平推力荷载试验研究

建筑室内无立柱玻璃栏板水平推力荷载试验研究

建筑室内无立柱玻璃栏板水平推力荷载试验研究
近年来,随着建筑技术的不断发展和创新,越来越多的建筑室内采用无立柱玻璃栏板的设计,给人们带来了更宽阔、明亮的空间感。

由于无立柱玻璃栏板的结构特点,其受到水平推力荷载的影响较大,因此有必要进行相关试验研究,以确保其在实际使用过程中的安全性和稳定性。

本试验的目的是通过在实验室中进行无立柱玻璃栏板的水平推力荷载试验,研究其受力情况和变形特点,为无立柱玻璃栏板的设计和施工提供科学的依据。

试验中采用的无立柱玻璃栏板样品为标准尺寸,并按照设计要求进行安装。

试验设备包括水平推力加载机和相应的测量仪器。

试验过程中,首先在无立柱玻璃栏板上加载一定的水平推力,逐渐增加推力的大小,并进行相应的力学参数的测量和数据记录。

通过试验的结果分析,可以得出以下结论:无立柱玻璃栏板在受到水平推力荷载时会产生一定的变形和应力,但整体上具有较好的抗力和受力承载能力。

试验结果还可以为无立柱玻璃栏板的设计和施工提供一定的指导和参考,避免设计上的不合理和施工上的不当。

本试验还存在一些不足之处。

由于试验条件的限制,试验所得的结果并不能完全反映实际使用中的情况。

为了进一步提高试验的科学性和准确性,还需要增加试验样品的种类和数量,并考虑更多的力学因素和环境因素的影响。

栏杆水平推力试验

栏杆水平推力试验
栏杆水平推力试验
(等效荷载方法进行荷载试验)
试验目的:规范建筑护栏的设计、施工、检测、验 收以及对原材料和产品的要求,消除建筑护栏事故
隐患。
检测依据
▪ 《建筑结构荷载规范》(GB 50009-2012) ▪ 《建筑结构检测技术标准》(GB/T 50344-
2004) ▪ 《重庆市建筑护栏技术规程》(DBJ50-123-
) 向荷载应取1.2Kn/m,水平荷载与竖向荷载应分别考虑。 ---《建筑结构
荷载规范》(GB 50009-2012)
▪ 荷载 N换算成累计荷载M(单位kg) ▪ 称重砖块的重量
5、荷载试验要求及步骤
▪ (1)试压前,易进行预压,以检查试验装置的 工作是否正常。预压荷载可取为检验荷载的 20%~30%。
样品编号: 栏杆类型: 检测日期:
构件部位
荷载累积 间隔时间
读数(测点位移)(mm)
及长度 (m)
荷载级别 (kg)
(min)
表1
表2
表3
表4
表5
表6
备注
审核:
检测/记录:
大荷载(活荷载标准值)取1.0kN/m,按最不利情况考虑,分项系数为1.4,故 施加的水平荷载设计值为1.4kN/m。注:a、(住宅、宿舍、办公楼、旅馆、医 院、托儿所、幼儿园,栏杆顶部的水平荷载应取1.0kN/m)b、(学校、食堂、 剧场电影院、车站、礼堂、展览馆或体育场,栏杆顶部水平荷载应取1.0kN/m,竖项Βιβλιοθήκη 护栏允许位移[u]次
类型
两端支撑 悬臂构件
1
木结构
L0/250 L0/125
2
金属
普通和薄壁 型钢
L0/250
L0/125

建筑室内无立柱玻璃栏板水平推力荷载试验研究

建筑室内无立柱玻璃栏板水平推力荷载试验研究

建筑室内无立柱玻璃栏板水平推力荷载试验研究摘要:本研究旨在探讨建筑室内无立柱玻璃栏板在受到水平推力荷载时的性能和稳定性。

通过对玻璃栏板在不同水平推力荷载下的试验研究,分析了其在不同荷载条件下的变形和破坏模式,并对其抗水平推力能力进行了评估。

研究结果可为设计和施工提供参考,从而确保建筑室内无立柱玻璃栏板的安全可靠。

一、引言随着建筑技术的不断发展,越来越多的室内空间采用了无立柱设计,其中玻璃栏板作为建筑装饰和隔离的重要部分在室内空间中得到了广泛的应用。

由于室内空间的特殊性,无立柱玻璃栏板在受到水平推力荷载时存在一定的安全隐患,因此对其抗水平推力能力进行研究和评估显得尤为重要。

二、试验方案1. 试验对象本次试验选取了常见的建筑室内无立柱玻璃栏板作为研究对象,包括不同规格和材质的玻璃栏板。

通过对多种玻璃栏板进行试验研究,可以全面、客观地评估其抗水平推力能力。

2. 试验装置为了模拟实际使用条件下的水平推力荷载,本次试验设计了一套专用的试验装置。

该装置由水平推力加载器、力传感器、数据采集系统等组成,可以对玻璃栏板施加不同大小和方向的水平推力。

本次试验采取了逐步加荷的方式,对玻璃栏板施加从小到大的水平推力,记录其变形和破坏情况,并分析试验结果。

对比不同规格和材质的玻璃栏板在相同荷载条件下的表现,评估其抗水平推力能力。

三、试验结果分析1. 变形和破坏模式通过试验发现,玻璃栏板在受到水平推力荷载时会产生不同程度的变形,主要包括弯曲和扭转。

随着荷载的增大,玻璃栏板的变形逐渐加剧,最终出现破坏。

在破坏模式方面,玻璃栏板的破坏主要表现为玻璃的碎裂和栏板的脱落。

不同规格和材质的玻璃栏板在破坏时表现出不同的特点,一些玻璃栏板在受到较大荷载时出现了局部弯曲破坏,而另一些玻璃栏板在破坏前出现了较明显的变形。

2. 抗水平推力能力通过试验分析发现,玻璃栏板的抗水平推力能力与其规格和材质密切相关。

一般来说,厚度较大、强度较高的玻璃栏板具有更好的抗水平推力能力,能够承受更大的水平推力荷载而不破坏。

玻璃栈道现场静载试验

玻璃栈道现场静载试验

现场静载试验A.1 一般规定A.1.1 玻璃栈道现场静载试验分为使用性能检验和结构性能检验,根据不同检验类型确定测试内容和控制荷载,静载试验宜采取使用性能检验。

[说明]:静载试验装置和设置,应能模拟结构实际荷载的大小和分布,应能反映结构或构件实际工作状态,同时应保证构件的变形和破坏不影响测试数据的准确性,且不造成检验设备的损坏和人身伤亡事故。

A.1.2 静载试验应选择受力集中、缺陷较多或病害较严重的典型区跨,结构相对独立的区域应单独进行现场荷载试验。

A.1.3 检验荷载应分级加载,每级荷载不宜超过最大荷载的20%,在每级加载后应保存足够的静止时间,并检查结构构件是否存在开裂、屈服、屈曲的迹象。

达到使用性能检验或承载力检验的最大荷载后,应持荷至少1h,每隔15min测取一次荷载和变形值,变形值在15min内不再明显增加为止。

加载完成后,应分级卸载,在每一级荷载和卸载全部完成后测取残余变形值。

[说明]:变形或位移的测试,应考虑支座的沉降变形的影响,正式荷载检验前应施加一定的初试荷载然后卸载,让试验各部件贴紧检验装置。

加载过程中应记录荷载变形曲线,当这条曲线表现出明显非线性时,应分析原因并减小荷载增量。

A.1.4 试验加载过程中栈道结构位移或变形突然增长,混凝土构件裂缝急剧开展,且超过相应限值,或对栈道结构使用寿命造成较大的影响,应终止加载。

A.2 试验准备A.2.1 试验之前应制订试验方案,试验方案应包括下列内容:1 测试内容:试验区域、控制截面及控制测点的布置,由委托方或设计单位指定时,宜在试验方案中注明;2 试验荷载:加载方式、荷载值;3 仪器设备:相关设备、辅助设备及传感器等应在检定或校准有效期内,应满足测量准确度、分辨力、量程等性能要求,以及气候环境、机械环境和电磁环境的适应性要求。

4 试验程序:加载、卸载程序与测试程序,试验终止条件;5 组织与分工:试验组织框架,人员分工职责,具体协调要求;6 安全措施:明确试验期间人员、设施、仪器设备等安全保障措施;7 试验资料整理的要求:现场试验数据的处理,包括加、卸载的荷载量,所测荷载-位移曲线、荷载-应变曲线、自振频率等。

建筑室内无立柱玻璃栏板水平推力荷载试验研究

建筑室内无立柱玻璃栏板水平推力荷载试验研究

建筑室内无立柱玻璃栏板水平推力荷载试验研究【摘要】本研究旨在探究建筑室内无立柱玻璃栏板在水平推力荷载下的试验表现,并分析影响因素及极限值。

通过试验方法与过程的详细描述,结合试验结果和数据分析,得出了推力荷载对结构的影响规律。

提出了针对性的结构设计建议,为相关领域的工程实践提供参考。

未来,研究成果可在建筑设计和施工中得到应用,提升结构稳定性和安全性。

本研究具有重要的实用价值和指导意义。

建筑室内无立柱玻璃栏板水平推力荷载试验研究为相关领域的进一步研究提供了基础,未来可以深入探讨结构的优化设计和安全性提升。

【关键词】建筑、室内、无立柱、玻璃栏板、水平推力、荷载、试验、研究、试验方法、试验结果分析、影响因素、极限值、结构设计建议、总结、成果应用前景、后续研究方向1. 引言1.1 研究背景建筑室内无立柱玻璃栏板是现代建筑中常见的装饰和隔断结构,其美观、透光、空间感强等特点受到广泛关注。

在实际使用中,由于设计不当或者外部环境因素影响,玻璃栏板可能会承受水平推力荷载,使其整体结构产生变形或者破坏,从而带来安全隐患。

对建筑室内无立柱玻璃栏板在水平推力荷载下的性能进行研究具有重要意义。

目前,关于建筑室内无立柱玻璃栏板水平推力荷载的试验研究相对较少。

有限的研究成果不能很好地支撑相关设计规范的制定和完善,也不能为工程施工和维护提供科学依据。

开展建筑室内无立柱玻璃栏板水平推力荷载试验研究,探究其受力性能、极限值等关键参数,对于提高玻璃栏板结构的抗风性能、安全性能具有重要意义。

本文旨在通过试验研究,获取建筑室内无立柱玻璃栏板在水平推力荷载下的受力特性,为相关领域的设计和工程实践提供有益参考。

1.2 研究目的本研究的目的在于探究建筑室内无立柱玻璃栏板在水平推力荷载下的性能表现,分析其破坏机制和受力特点,为相关领域的设计与施工提供理论依据和技术支持。

具体目标包括:1. 研究不同类型的玻璃材料在水平推力荷载下的变形和破坏情况,探讨其承载能力和极限状态。

游乐园玻璃栈道施工方案

游乐园玻璃栈道施工方案

游乐园玻璃栈道施工方案一、背景介绍随着游乐园的发展和变革,玻璃栈道作为游乐园景点的一种新型建筑结构,因其独特的风格和观赏性而受到越来越多游客的喜爱。

本文将介绍游乐园玻璃栈道的施工方案,以确保施工的安全和顺利进行。

二、施工准备施工前需要进行充分的准备工作,以保证施工的顺利进行。

具体的准备工作如下:1.材料准备:根据设计要求购买合适的玻璃板材、钢结构、连接件等施工所需材料,并对其进行检查和储存。

2.施工人员:确定施工团队成员,包括工程师、技术人员、施工人员等,并进行必要的培训和指导。

3.机械设备:根据施工需求,准备好各种施工所需的机械设备,如起重机、吊车、钢筋剪切机等。

4.施工计划:制定详细的施工计划,包括施工进度、施工步骤、安全措施等,并进行相应的图纸和文档的编制。

三、施工步骤1.场地准备:根据设计要求,对施工场地进行测量和清理,确保场地平整、干净,并进行必要的土方开挖、基础处理等工作。

2.安装钢结构:根据设计图纸,在场地上搭建起钢结构框架,并进行合理的加固,保证玻璃栈道的稳定性和安全性。

3.玻璃板安装:根据设计要求,将事先准备好的玻璃板一块一块地安装到钢结构上,并使用专用的连接件进行固定。

在安装过程中,要保证玻璃板的整体平整、无裂痕,并进行必要的调整和修正。

4.连接件固定:将连接件与钢结构和玻璃板进行固定,确保连接牢固、安全可靠。

5.质量检查:在施工阶段进行中和施工结束后,进行质量检查,确保施工质量符合设计要求和相关标准。

四、安全措施1.人员安全:施工过程中,要确保人员的安全,提供必要的个人防护装备,并进行安全培训,让施工人员充分了解施工区域的风险和安全注意事项。

2.现场防护:在施工现场要设置合理的防护措施,如围栏、标志牌、警示灯等,以引导游客和其他人员绕过施工区域,防止意外事故的发生。

3.材料质量:要对所使用的玻璃板、钢结构和连接件等材料进行质量检查,确保其符合相关标准,并严禁使用有质量问题的材料。

玻璃栈道栏杆推力试验

玻璃栈道栏杆推力试验

栏杆推力试验B.0.1栏杆水平推力试验应选取人流集中的最不利或最典型跨段进行,通过测试结果反映栏杆体系的安全状况及使用性能。

栏杆水平推力试验的荷载应为设计使用荷载,且不应小于2.0kN/m,施加的最大荷载应根据测试跨段的长度计算得出。

[说明]:由于玻璃栈道栏杆的安全性直接关系到生命财产安全,故栏杆推力试验是玻璃栈道工程竣工验收及安全性评定过程中一项重要的检测项目。

根据中国建筑科学研究院有限公司课题研究成果,栏杆水平推力取2.0kN/m可以满足栏杆承载力及变形要求,同时也满足防护科学的要求。

B.0.2栏杆水平推力试验内容为待测栏杆立柱、扶手最不利位置的水平变形位移,测试方法和仪器设备应能模拟实际荷载的分布及大小,应能反应栏杆体系实际工作状态,不应造成检测设备的损坏和人身伤亡事故。

B.0.3栏杆水平推力试验可选择单跨栏杆检测,有条件宜选取连续二跨栏杆同时进行检测,可选用组合拉力法(见下图B.1)或推力加载法进行检测。

[说明]:由于栏杆为纵向连续整体,为减少相邻栏杆对测试栏杆的约束影响作用,栏杆水平推力试验宜选用连续三跨栏杆同时进行检测,这样可以减少栏杆整体性的影响,得到比较可靠的检测结果。

组合拉力法是一种栏杆水平推力的现场测试方法。

其中的仪器设备包括:钢绞线、多个滑轮、力传感器、荷载加载器和测距装置;通过滑轮依次与待测栏杆和固定物上预设的施力位置固定连接;钢绞线的起始端固定在固定物上预设的起始固定点上,其中段以折线方式依次穿过各个滑轮,其末端依次穿过力传感器和荷载加载器并固定在固定物上预设的末端固定点上;荷载加载器,用于在钢绞线上加载或卸载预设的荷载;力传感器,用于测量加载在钢绞线上的荷载;测距装置设置在预设的施力位置的一侧,用于测量预设的施力位置的水平位移。

应用本方法可以方便、快捷地现场完成栏杆推力试验。

具体布置见附图B.1。

推力加载法是采用适宜的栏杆推力模拟装置直接对待测栏杆进行加载,采用该方法可以输出稳定、精确的推力,解决栏杆推力测试过程中推力施加的问题。

旅游景区玻璃桥检测评定栏杆水平荷载试验、索力振动法测试、玻璃面板相关计算方法

旅游景区玻璃桥检测评定栏杆水平荷载试验、索力振动法测试、玻璃面板相关计算方法

附录A 栏杆水平荷载试验A.0.1栏杆水平荷载试验应选取人流集中的最不利或最典型跨段进行。

栏杆水平荷载试验的荷载应为荷载标准值或设计要求,施加的最大荷载应根据测试跨段的长度计算确定。

A.0.2栏杆水平荷载试验应测试栏杆立柱、扶手的最不利位置水平变形位移,测试方法和仪器设备应能模拟实际荷载的分布及大小,且反映栏杆体系的实际工作状态。

A.0.3栏杆水平荷载试验可选择单跨栏杆检测,宜选取连续二跨栏杆同时进行检测,施加荷载可采用拉力法或推力法。

A.0.4试验荷载的施加和量测应符合下列规定:1应分级加载,每级荷载不宜超过最大荷载的20%,在每级加载后应保持足够的持荷稳定时间(不少于5min),并检查构件是否出现终止加载条件;2 达到最大荷载后,应持荷至少1h,每隔15min 测取一次荷载和变形值,直到变形值在15min 之内不再增加为止;3 加载完成后应分级卸载,在每一级荷载和卸载全部完成后测取变形值;4 试验加载过程中玻璃桥结构位移或变形突然增长、混凝土构件裂缝急剧开展且超过相应限值,应终止加载。

A.0.5栏杆水平荷载试验结果评定为符合要求,应满足下列要求:1 加载或持荷过程中,栏杆的立柱和横杆未出现较大变形或失稳,锚栓、螺栓等连接件未发现松动或滑移,支座未出现裂缝或局部损伤等情况;2 荷载-变形曲线宜为线性关系;3 卸载后残余变形不应超过设计要求或所记录到最大变形值的20%。

附录B 索力振动法测试B.0.1 振动法测试要求索两端的约束条件明确,否则要通过现场试验确定换算索长。

【条文说明】振动频率法测量索力原理是,在一定条件下索股拉力与索的振动频率存在对应的关系,在已知索的长度与分布质量时,可通过索股的振动频率可计算索的拉力。

B.0.2 振动法测试系统及技术应包括如下要求:1 传感器、放大器系统要有足够的灵敏度,可以测量索的自然环境随机振动微弱信号;2 测试系统要满足不同索长自振频率对仪器频率响应特性的精度要求,宜有0.3~100Hz 的带宽;3 信号采集与分析装置应有频率分析功能,可以获得索的前3~5阶自振频率;4 测量时应能同时监测记录信号的质量。

建筑室内无立柱玻璃栏板水平推力荷载试验研究

建筑室内无立柱玻璃栏板水平推力荷载试验研究

建筑室内无立柱玻璃栏板水平推力荷载试验研究作者:郭旸闫威雷丽萍来源:《装饰装修天地》2020年第07期摘; ; 要:玻璃栏板作为一种围护结构,在商业建筑中被广泛运用,因其材料易碎,延展性较强等特点,易受施工工艺及环境的影响,因此玻璃栏板在水平荷载影响下其安全性能是否满足设计要求,成为了急待研究的问题。

本次研究对水平推力装置及水平荷载作用下的无立柱玻璃栏板结构性能进行了研究。

关键词:玻璃栏板;水平推力;反力装置;荷载试验1; 前言商业建筑是提供商品交換和商品流通的建筑,由于商业建筑属于公共性建筑,在满足正常使用功能的同时,其外观及内部装璜也应满足一定的艺术效果和美学效果,随着玻璃在建筑上的普及,人们越来越多的将玻璃运用到商业建筑的栏板等围护结构上,带来轻巧通透、外观时尚、占用面积小、增大视觉空间的作用,但由于玻璃易碎、延展性较强等特点,与传统混凝土栏板及钢制栏杆相比,更容易受施工工艺及环境影响,具有一定的安全隐患。

而在实际工程中,往往不易于对原位玻璃栏板施加水平推力,故本次研究将根据实际工程有针对性的设计推力装置,并通过相关试验研究不同施工工艺情况下同批玻璃栏板在水平推力下的结构性能。

2; 工程概况该项目位于云南省昆明市,为某商业综合体建筑,总建筑面积25万㎡,建筑室内区域有中空中庭,二层至顶层室内步行街装潢通过无立柱玻璃栏板结构围护。

该无立柱玻璃栏板为12mm+1.52sgp+12mm钢化夹胶超白玻璃,单片玻璃尺寸为1495mm×1710mm×25.52mm×嵌入高度300mm。

无立柱玻璃栏板通过Q235B级U型槽预埋固定在主体结构外悬挑钢结构上,外悬挑钢结构与混凝土主体结构采用预埋件连接,预埋件锚筋为HRB400级钢筋,玻璃栏板根部直接插入通长12mm厚的镀锌U型槽口内,槽口内灌注10mm厚CGM高强灌浆料并填满,栏板扶手连接为顶装壁厚3mm以上的不锈钢型材或铝合金型材,扶手型材与玻璃栏板采用线连接。

建筑护栏水平荷载推力检测

建筑护栏水平荷载推力检测

附录 B 护栏水平荷载推力检测B.1 一般规定B.1.1 计量仪表(百分表、位移计等)应在检测前计量检定合格,加载装置(千斤顶或砝码等)应在检测前校验合格,且应满足测试精度要求。

条文说明:检测所用千斤顶的精度要求应满足力值偏差不超过+2%。

B.1.2 护栏基本检测的平面尺寸、杆体材料、锚固方式、安装工艺等应与工程上的护栏一致。

条文说明:试验用护栏的平面尺寸、杆体材料等应与实际工程用护栏保持一致。

对于有实际工程应用经验的常规铁制护栏、木质护栏、玻璃护栏等可不做承载力检测,而只按本规程的要求做相应的验收检测。

B.1.3 对于根部采用螺栓连接或焊接锚固的护栏,应在连接处细部构造施工完毕后进行试验。

B.1.4 试件横向至少包括3 个分格,试件规格、材料、构造及安装方式应与实际工程一致,检测时不应增加任何附加设施。

B.1.5由均布荷载转化为两点部位荷载的施力F计算:F qL2式中:F ——每点部位施力(N);q ——均布荷载值(N/m);L ——试件长度(m)。

B.1.6 试验前,宜进行预压,以检查试验装置的工作是否正常。

预压荷载可取为检验荷载的20%~30%。

条文说明:检测装置受力后往往因安装问题而有一部分不可恢复的变形,通过预压,不仅检测检测装置能否正常工作,同时也可很大程度消除这部分变形。

B.1.7 加载装置的承载力和刚度应满足最大试验荷载要求。

条文说明:承载力检测的主要目的是通过对护栏水平方向的加载试验,了解护栏的整体结构性能,为护栏的设计和施工提供依据。

1——位移计; 2——挠度B.2 水平推力检测B.2.1 加载应按以下步骤进行:1)按图 B.2.1所示,以相邻两立柱的中心 A 点、 B 点作为施载点;2)按图B.2.1所示,以施力点 A 、点B 的一边 20mm 以内处、中间立柱和两 边上立柱的扶手上设测量点,测量点应为平整垂直面;3)施加约 F/2荷载作预加荷载,作用 1min 后卸载,以该状态为基准;4)继续施加荷载 F ,作用 5min 后,检测扶手的最大挠度、水平位移值以及 卸载后的最大残余挠度,并观察各连接部位松弛或脱落情况。

某商业综合体室内栏杆水平推覆荷载试验及分析

某商业综合体室内栏杆水平推覆荷载试验及分析

摘 要 : 以某商业综合体为例,介绍了室内步行街栏杆水平推覆的试验内容及原理,并构建了力学模型,得出的试验结果满足规范
要 求 ,通过现场观察,试验过程中栏杆各连接部位均未发现松弛或脱落情况。
关 键 词 :水平倾覆试验,栏 杆 ,力学模型,挠度值
中图分类号:TU312.1
文献标识码:A
〇 引言
当 前 ,随着我国建筑行业的快速发展,大 型 商业综合 体 已 经 成 为 各 大 中 城 市 的 普 遍 商 业 形 式 ,形 成 室 内 多 层 商 业 步 行 街 。其 中 ,室内步行街装修工程中,栏杆扶手成为重要的围护结构,其受 力性能直接影响到商业步行街安全性。
护策略;对于交通便利但是损坏较为严重的建筑遗产则予以修 复 、重 建 。与此同时,通 过 展 览 、讲 解 等 方 式 ,将更加直接的历史 观 感 传 递 给 游 览 者 ,借 此 达 到 教 育 国 民 的 目 的 。并 且 以 历 史 建 筑
33-34.
[2] 数据来源于吉林省文物局网站,[EB/ OL].
托将其定义为,“修复的、重建的或者复制的群落。其中有若干建 瞬 息 万变的城市和社会发展节奏,“活 化 ”是 历 史 建 筑 保 护 的 趋
筑或构筑物被修复、重 建 或 移 建 ,以展示某种历史或文化场景和 势和未来发展方向。“活 化 ”历史建筑不仅能够达到保护历史建
活 动 。”这一保护策略包括原地保护、易地保护以及重建。适用于 筑 的 目 的 ,而 且 在 公 众 教 育 方 面 发 挥 其 不 可 替 代 的 作 用 。另 外 ,
实践证明,“挂牌式”的建筑遗产T保he护模"O式u已t经do不o足r 以m应u对seumMst业ra家te,2g0y16(r1e8s)e=a36r-c40h. in the northeast of architectural heritage protection

团体标准《景区玻璃栈道建设规范》

团体标准《景区玻璃栈道建设规范》

ICS号中国标准文献分类号团体标准T/CNPA XXX - XXXX景区玻璃栈道建设规范英文名称XX年XX月XX日发布 XX年XX月XX日实施中国风景名胜区协会发布本标准………本标准主要内容包括:主编单位:参编单位:主要起草人员:主要审查人员:1 总则 (1)2 术语和符号 (2)2.1术语 (2)2.2符号 (2)3 基本规定 (4)3.1混凝土、钢筋及预应力筋 (4)3.2结构用钢材 (5)3.3玻璃 (7)3.4其他 (7)4 玻璃栈道设计 (9)4.1一般规定 (9)4.2岩土工程勘察 (9)4.3总体设计 (10)4.4荷载及组合 (10)4.5结构设计 (11)4.6栈道玻璃 (11)4.7附属设施 (13)5 施工及验收 (14)5.1一般规定 (14)5.2施工准备 (15)5.3玻璃栈道施工 (15)5.4钢结构、玻璃结构、木结构、附属结构施工 (16)5.5验收 (16)6 检测与评定 (21)6.1一般规定 (21)6.2玻璃栈道检测 (22)6.3评定 (23)7 运营安全管理 (25)7.1一般规定 (25)7.2安全管理措施 (25)7.3风险管控 (25)7.4检测维护 (26)7.5应急管理 (28)8 安全年检 (29)附录A 动力荷载试验 (30)本标准用词说明 (31)引用标准名录 (32)参考文献 (34)1 总则1.0.1 为规范景区人行玻璃栈道的建设与管理,按照安全、适用、经济、美观、耐久、便于养护的原则,制定本标准。

1.0.2本标准适用于景区内人行玻璃栈道的设计、施工、检测与评定、运营安全管理。

1.0.3景区内人行玻璃栈道的设计、施工、检测与评定、运营安全管理除应符合本标准外,尚应符合国家及现行相关标准的规定。

2 术语和符号2.1 术语2.1.1 人行玻璃栈道pedestrian glass trestle以钢化玻璃作为面层沿崖壁修建供人通行的通道,以下简称玻璃栈道。

栏杆水平推力试验

栏杆水平推力试验


护栏
允许位移[u]

类型
两端支撑 悬臂构件
1
木结构
L0/250 L0/125
2
金125
4
结构 铝合金 L0/200 L0/100
5 玻璃结构 --------- L0/100 L0/50
6 混泥土结构 --------- L0/250 L0/125
▪ 注:当满足下列所有条件时,试验段的
2010);
准备工作
▪ 检测单位:检测设备备齐(试验铁笼、电子 台秤 、百分表 、扣件、细钢丝)
▪ 施工单位:砖块、钢管及扣件、工人
现场试验步骤
▪ 1、搭架子
2、现场试验步骤
▪ 绑扎钢丝
3、现场试验步骤
▪ 架百分表
4、计算
▪ 栏杆长度×1.0 ×1.4=水平横向最大荷载N (单位Kn/m)----在阳台栏杆顶部(水平扶手)施加水平横向荷载,最
样品编号: 栏杆类型: 检测日期:
构件部位
荷载累积 间隔时间
读数(测点位移)(mm)
及长度 (m)
荷载级别 (kg)
(min)
表1
表2
表3
表4
表5
表6
备注
审核:
检测/记录:
1、护栏的锚固处开裂; 2、在荷载作用下,护栏自身材料发生开裂、断 裂。
▪ (3)然后分级卸载(卸荷分级次数不宜少 于3次),在每一级荷载全部完成后测量其 相应变形值。
6、数据结果判定(护栏顶点允许位移值应满足
表4.3.2且不大于20mm)
▪ 允许位移限值-见《重庆市 建筑护栏技术规范》 DBJ50-123-2010中表4.3.2
) 向荷载应取1.2Kn/m,水平荷载与竖向荷载应分别考虑。 ---《建筑结构

阳台悬臂式玻璃栏板抗推力试验研究解析

阳台悬臂式玻璃栏板抗推力试验研究解析

阳台悬臂式玻璃栏板抗推力试验研究解析作者:周武冬王盼来源:《科学与信息化》2018年第25期摘要为提升玻璃在主体墙面装修工程中的利用率,提升整体墙面的通透性与自然性,提出对传统玻璃进行创新设计的建议,即改进为一种阳台玻璃。

文章以某住宅建筑玻璃板为研究对象,在工程施工现场对试件进行制作,同时进行水平抗推力破坏性试验,试验结果发现该悬臂式玻璃栏板安全性优良,在此基础上对部分节点进行优化设计,以进一步提升其在工程建筑中的使用效果。

关键词悬臂式玻璃栏板;住宅建筑;抗推力试验;优化设计伴随着随着落地窗的出现与应用,玻璃墙慢慢成为时代的新宠。

人们对家居环境的可拓展性给予厚望,但是家庭的传统玻璃墙对空间的开发性具备很大局限性。

很传统混凝土栏板相比,玻璃栏板具有轻质通透、采光性能优良、美观与占用空间小等优势,但是在直观上其给人一种不牢固之感,以致一些商品住宅用户忧虑重重。

故此,本文笔者采用了设计工程中的悬臂式受力阳台玻璃栏板,对其抗推力进行试验,同时对相关问题进行探讨。

1 工程概况某住宅工程建筑总面积为16㎡,共由9栋高层住宅楼构成,其中5、6号楼均是43层,总高度为150m,其余各栋楼为33~36层,工程在2013年9月施工,2016年11月竣工。

本工程西侧有一占地面积为135万㎡的高尔夫球场,为获得最优的景观效果,客厅西向的阳台栏板均应用玻璃栏板。

2 试验研究2.1 制作试件结合本工程建筑门窗实况,设计图纸,现场制作1组试件(共计3片玻璃。

编号为I~III),每一试件均应用6+1.51(pvb)+8mm厚夹胶无色透明双面钢化玻璃,玻璃选用规格为1380mm(宽)x 1060mm(高),栏板上端无须安设铝合金扶手[1]。

2.2 测位移点、加荷点安置玻璃试件4个角处别布设位移观测表,上边中部为千斤顶加荷点,具体位置如图3所示。

2.3 加荷方案分析到体、物品靠压栏板扶手产生的现实水平荷载的主导是活荷载为主,决定在本试验中应用连续加载法。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

栏杆推力试验
B.0.1栏杆水平推力试验应选取人流集中的最不利或最典型跨段进行,通过测试结果反映栏杆体系的安全状况及使用性能。

栏杆水平推力试验的荷载应为设计使用荷载,且不应小于2.0kN/m,施加的最大荷载应根据测试跨段的长度计算得出。

[说明]:由于玻璃栈道栏杆的安全性直接关系到生命财产安全,故栏杆推力试验是玻璃栈道工程竣工验收及安全性评定过程中一项重要的检测项目。

根据中国建筑科学研究院有限公司课题研究成果,栏杆水平推力取2.0kN/m可以满足栏杆承载力及变形要求,同时也满足防护科学的要求。

B.0.2栏杆水平推力试验内容为待测栏杆立柱、扶手最不利位置的水平变形位移,测试方法和仪器设备应能模拟实际荷载的分布及大小,应能反应栏杆体系实际工作状态,不应造成检测设备的损坏和人身伤亡事故。

B.0.3栏杆水平推力试验可选择单跨栏杆检测,有条件宜选取连续二跨栏杆同时进行检测,可选用组合拉力法(见下图B.1)或推力加载法进行检测。

[说明]:由于栏杆为纵向连续整体,为减少相邻栏杆对测试栏杆的约束影响作用,栏杆水平推力试验宜选用连续三跨栏杆同时进行检测,这样可以减少栏杆整体性的影响,得到比较可靠的检测结果。

组合拉力法是一种栏杆水平推力的现场测试方法。

其中的仪器设备包括:钢绞线、多个滑轮、力传感器、荷载加载器和测距装置;通过滑轮依次与待测栏杆和固定物上预设的施力位置固定连接;钢绞线的起始端固定在固定物上预设的起始固定点上,其中段以折线方式依次穿过各个滑轮,其末端依次穿过力传感器和荷载加载器并固定在固定物上预设的末端固定点上;荷载加载器,用于在钢绞线上加载或卸载预设的荷载;力传感器,用于测量加载在钢绞线上的荷载;测距装置设置在预设的施力位置的一侧,用于测量预设的施力位置的水平位移。

应用本方法可以方便、快捷地现场完成栏杆推力试验。

具体布置见附图B.1。

推力加载法是采用适宜的栏杆推力模拟装置直接对待测栏杆进行加载,采用该方法可以输出稳定、精确的推力,解决栏杆推力测试过程中推力施加的问题。

附图B.1 组合拉力法加载示意图
B.0.4试验的荷载应分级加载,每级荷载不宜超过最大荷载的20%,在每级加载后应保持足够的持荷稳定时间(不少于15min),并检查构件是否出现终止加载条件。

达到最大荷载后,应持荷至少1h,每隔15min测取一次荷载和变形值,直到变形值在15min之内不再明显增加为止。

然后应分级卸载,在每一级荷载和卸载全部完成后测取变形值。

B.0.5栏杆水平推力试验结果应满足下列要求:荷载-变形曲线宜为线性关系,卸载后残余变形不应超过所记录到最大变形值的20%,且不大于H i/250。

相关文档
最新文档
