15.冷媒配管工程15.1 冷媒配管设计1、冷媒配管长度和落差(表1 )300mm 以上图215.2 冷媒配管选取1）冷媒配管类型选定(表2 )102)室内机主、配管尺寸选定(表3 )1）请根据上表选择室外机连接配管管径，如果超配，出现主配管大于主管的情况，则按照就大原则，选择较大值的主管和主配管。
例如：三台外机16+16+14并联（总容量为46HP），连接的所有内机总容量为1360，假设所有配管等效长度≥90m，则按照外机总容量为46HP查表4.4得其主管为：Φ38.1/Φ22.2；根据所有内机总容量为1360查表4.3得其主配管为：Φ41.3/Φ22.2，按照就大原则，最终确定主管规格为：Φ41.3/Φ22.2。
4）室外机并联连接配管组件和并联管管径(表5)注：为保证室内机的最佳使用效果，请把支配管长度控制在10m以内。
若超过10m（长度禁止超过20m）,室内换热效果将受到影响。
15.3 配管设计示例例：现以(16+12+10)HP三个模块组合为例说明配管的选定。
（假设所有配管等效长度大于90m，每条支配长度为5m）2410123）主配管L2的下游内机有N1～N4，其总容量为140×4=560，管L2尺寸为Φ28.6/Φ15.9，分歧管B选用FQZHN-03C。
4）主配管L7的下游内机有N6、N7，其总容量为71×2=142,管L7尺寸为Φ15.9/Φ9.5，分歧管G选用FQZHN-01C。
5）主配管L6的下游内机有N5～N7，其总容量为140+71×2=282，管L6尺寸为Φ22.2/Φ9.5，分歧管F选用FQZHN-02C。
6）主配管L9的下游内机有N9、N10，其总容量为56×2=112，管L9尺寸为Φ15.9/Φ9.5，分歧管I选用FQZHN-01C。
7）主配管L8的下游内机有N8～N10，其总容量为140+56×2=252，管L8尺寸为Φ22.2/Φ9.5，分歧管H选用FQZHN-02C。
多联机冷媒管管径计算
多联机冷媒管管径计算
一、多联机冷媒管管径的选择原则
多联机制冷系统中，冷媒管的管径选择应该遵循以下原则：
1.确定每个室内机的最大冷媒流量：根据室内机的额定制冷量和设计冷量负荷，计算出每个室内机的最大冷媒流量。
2.综合考虑制冷系统的总冷媒流量：根据整个制冷系统的总制冷量和设计冷量负荷，计算出制冷系统的总冷媒流量。
3.选择合适的管径：根据冷媒流量和流速要求，选择合适的冷媒管管径。
二、多联机冷媒管管径的计算方法
1.经验法：经验法适用于一般的多联机冷媒管管径选择。
根据经验公式计算出各个管段的流量和压降，然后根据流量压降表选择合适的管径。
2.计算法：计算法适用于较复杂的多联机冷媒管网络。
通过计算各个节点的冷媒流量和压降，然后根据流量压降表选择合适的管径。
下面是一个简单的多联机冷媒管计算示例：
假设一个多联机制冷系统包含3个室内机，每个室内机的最大冷媒流量分别为0.5kg/s、0.6kg/s和0.4kg/s。
根据制冷系统的总制冷量和设计冷量负荷，计算出总冷媒流量为1.5kg/s。
根据冷媒流量和流速要求，选择合适的冷媒管管径。
一般来说，冷媒管的流速应在10-30m/s之间。
根据经验公式或计算方法计算各个管段的流量和压降，选择合适的管径。
最后，需要注意的是，多联机冷媒管管径的计算应该综合考虑制冷系统的实际情况和要求，同时还应该遵循相关的制冷设备和管道设计标准。
多联机室外机组冷凝水管规格
多联机室外机组冷凝水管规格一、冷凝水管的管径。
1. 一般来说呀，冷凝水管的管径大小得根据多联机室外机组的制冷量来确定。
要是制冷量比较小的机组呢，管径可能就不需要太大。
比如说小功率的多联机，可能15mm或者20mm管径的冷凝水管就够用啦。
这就好比一个小水龙头，它不需要特别粗的水管来排水，因为水流量没那么大嘛。
2. 但是呢，要是那种制冷量很大的多联机室外机组，那可就得用大一点管径的冷凝水管了。
像32mm或者40mm管径的可能才合适呢。
这就像大瀑布一样，水流量大，就得有个粗一点的通道让水排出去，不然就会堵起来，那就麻烦大啦。
二、冷凝水管的材质。
1. 常见的冷凝水管材质有PVC材质的。
这种材质可好了，价格比较实惠，对于咱们很多普通的多联机安装来说，是个很不错的选择。
就像是经济实惠的小棉袄，虽然不是特别高大上，但特别实用。
而且PVC材质的冷凝水管安装也比较方便，柔韧性也还可以，能根据实际的安装环境稍微弯曲一下。
三、冷凝水管的坡度。
1. 冷凝水管在安装的时候要有一定的坡度哦。
这个坡度可重要了，就像小滑梯一样，水得顺着这个坡度才能顺利地流出去。
一般来说，这个坡度要保持在1%到3%左右。
如果坡度太小了，水就流得慢，可能还会积在管里，时间长了就会滋生细菌什么的，可恶心了。
2. 如果坡度太大呢，可能会对冷凝水管的连接部位造成一定的压力，容易导致连接松动或者漏水。
这就像一个人跑步，要是坡度太陡了，跑着跑着可能就摔倒了，所以这个坡度得恰到好处才行。
四、冷凝水管的长度限制。
1. 冷凝水管的长度也是有一定限制的。
不能太长啦，要是太长的话，水在管里流动的阻力就会增大。
就像一个人走很长很长的路，走得久了就会累得走不动了。
一般来说，单根冷凝水管的长度最好不要超过30米。
如果实际安装中需要更长的距离，那就得考虑增加一些辅助设备，比如排水泵之类的。
2. 不过增加排水泵也会带来一些其他的问题，比如增加成本啦，还得定期检查排水泵是否正常工作之类的。
多联机中央空调冷媒配管工程操作步骤及施工要点
多联机中央空调冷媒配管工程操作步骤及施工要点1.操作步骤安装室内机→按图纸配铜管→安装铜管管道→置换氮气→钎焊→吹净→铜管调直→气密试验→真空干燥→追加冷媒2.要点配管直径(mm)Φ20以下Φ20—40Φ40以上支撑点间隔（m)1.5米、2。
0米、2.5米。
c）局部位置的固定为防止配管伸缩导致局部产生应力集中，一般应考虑在分歧管和端管和墙体贯穿孔附近加以局部固定。
4) 分歧管组件的安装要求1）设置分歧管组件的位置时，应注意:a) 分歧管不能用三通管代替.b）必须按照施工图纸和安装说明书确认分歧管组件的型号以及连接的主管和支管的管径。
c)分歧管组件前后500mm的距离内不能设置急弯（90°弯角)或者连接其他分歧管组件。
d）尽量使分歧管组件的安装位置放置于便于焊接的场所（如无法保证可先预制组件）。
e) 水平或垂直安装分支器，水平夹角应在15°角以内。
f) 分歧管安装水平且应设支架，分歧管平放在吊架上g）⑤为了保证冷媒分流均匀，安装分歧管组件时应注意其水平直管道的距离。
a.铜管转弯处与相邻分歧管间的水平直管段距离应≥1m。
b.相邻两分歧管间的水平直管段距离应≥1m。
c.分歧管后连接室内机的水平直管段距离应≥0。
5m。
5) 节流部件水平的安装注意事项：a。
电子节流部件安装时应垂直向上水平安装，禁止倾斜、倒置。
b.电子膨胀阀应安装在便于检修的位置；c。
电子膨胀阀与内机之间管长的距离应尽量大于1米；d。
电子节流部件与室内外机配管连接时，应用两只扳手操作，以免铜管变形或开裂。
e。
电子节流部件与室内外机配管连接时，应采用喇叭口连接，禁止用焊接连接，因焊接产生的热量会经铜管传至电子膨胀阀，导致电子膨胀阀损坏。
f.连接时请注意连接方向（参见电子节流部件上的标贴）g、电子膨胀阀两端头的保温应包好不露出铜管；h、电子膨胀阀的控制线应与电源线保持15公分以上的距离。
冷媒铜管规格
冷媒铜管规格【原创实用版】目录1.冷媒铜管的概念与分类2.冷媒铜管的规格尺寸3.冷媒铜管的选择方法4.冷媒铜管的应用领域5.冷媒铜管的发展趋势正文一、冷媒铜管的概念与分类冷媒铜管，主要用于空调、制冷系统中，作为冷媒（制冷剂）流动的通道。
根据冷媒的类型，冷媒铜管可以分为 R22 制冷剂铜管、R410a 制冷剂铜管、R134a 制冷剂铜管等。
根据结构形式，冷媒铜管可分为普通管和翅片管等。
二、冷媒铜管的规格尺寸冷媒铜管的规格尺寸主要包括管径和壁厚。
在我国，冷媒铜管的规格主要参照 GB/T 17213.1-2019《工业用鳍管第 1 部分：无缝鳍管》标准。
常见的管径有 6mm、9.52mm、7.94mm、7mm 等，壁厚有 0.5mm、0.6mm、0.7mm 等。
三、冷媒铜管的选择方法在选择冷媒铜管时，应考虑以下因素：1.制冷剂的类型：根据所使用的制冷剂类型选择相应规格的冷媒铜管。
2.系统设计压力：根据系统的设计压力，选择合适的管径和壁厚。
3.传输距离：传输距离较长时，应选择较大管径的冷媒铜管，以减少流阻和压力损失。
4.使用环境：考虑使用环境的温度、湿度等因素，选择具有良好耐腐蚀性和抗氧化性的冷媒铜管。
四、冷媒铜管的应用领域冷媒铜管广泛应用于空调、制冷、热泵、冷冻冷藏等系统中，如家用空调、中央空调、冷冻机组、冷库等。
五、冷媒铜管的发展趋势随着制冷技术的发展和环保要求的提高，冷媒铜管也在不断更新和改进。
未来冷媒铜管的发展趋势主要体现在以下几个方面：1.环保型制冷剂：随着 R22 制冷剂的逐步淘汰，R410a、R134a 等环保型制冷剂的应用将越来越广泛，相应的冷媒铜管需求也将增加。
2.高效节能：随着节能减排的需求，未来冷媒铜管将向更高效、更节能的方向发展，如采用薄壁管、翅片管等结构形式。
冷媒铜管规格
冷媒铜管规格冷媒铜管规格是指冷媒在空调、制冷设备及其他制冷系统中传输的管道的规格。
冷媒铜管规格通常包括管道直径、壁厚、管长等多个参数。
这些规格的选择对于冷媒传输的效率和系统的稳定性具有重要影响。
下面将介绍一些常见的冷媒铜管规格及其应用。
1. 直径：冷媒铜管的直径通常以毫米（mm）为单位。
常见的直径规格有6mm、8mm、10mm、12mm等。
直径越大，冷媒在管道中的流速越快，传输效率也越高。
因此，在冷媒流量较大的系统中，通常选择较大直径的冷媒铜管。
2. 壁厚：冷媒铜管的壁厚是指管道壁的厚度，通常以毫米（mm）为单位。
常见的壁厚规格有0.6mm、0.8mm、1.0mm等。
壁厚越大，冷媒铜管的强度越高，可以承受更大的压力。
因此，在高压力、高温度的制冷系统中，通常选择较大壁厚的冷媒铜管。
3. 管长：冷媒铜管的管长通常以米（m）为单位。
根据具体的制冷系统布局和安装需求，可以选择不同长度的冷媒铜管。
在一些较长的冷媒传输距离中，需要选择较长的冷媒铜管，以确保冷媒的流通畅通。
冷媒铜管规格的选择需要综合考虑多个因素，包括系统的制冷负荷、冷媒种类、工作温度和压力、管道布局等。
不同的冷媒铜管规格适用于不同的制冷系统。
常见的冷媒铜管规格如下：1. 6mm×0.6mm冷媒铜管：适用于小型空调、冷柜等制冷设备，制冷负荷较小的系统。
2. 8mm×0.8mm冷媒铜管：适用于中型空调、冷库等制冷设备，制冷负荷适中的系统。
3. 10mm×1.0mm冷媒铜管：适用于大型空调、冷库等制冷设备，制冷负荷较大的系统。
4. 12mm×1.0mm冷媒铜管：适用于超大型空调、中央空调等制冷设备，制冷负荷非常大的系统。
除了上述常见规格外，还有其他规格的冷媒铜管可供选择，以满足不同系统的需求。
在选择冷媒铜管规格时，还需要考虑到制冷系统的工作条件。
例如，在高温度、高湿度的环境中，需要选择耐腐蚀、耐高温的冷媒铜管。
多联机配管选型表..

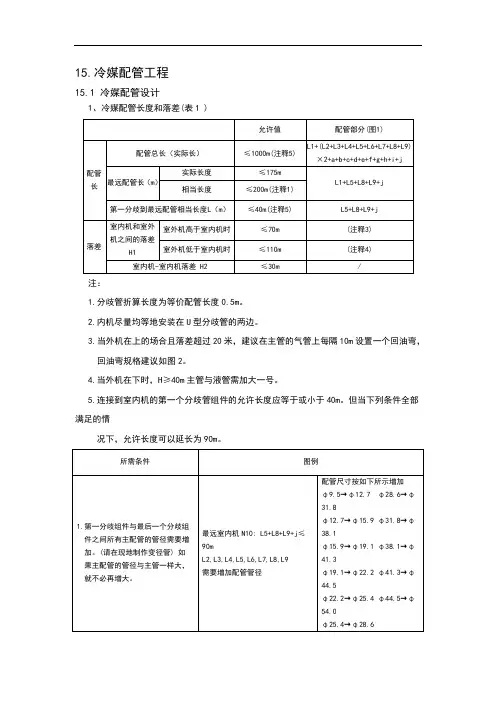

多联机配管选型表..15.冷媒配管⼯程15.1 冷媒配管设计1、冷媒配管长度和落差(表1 )注：1.分歧管折算长度为等价配管长度0.5m。
2.内机尽量均等地安装在U型分歧管的两边。
3.当外机在上的场合且落差超过20⽶，建议在主管的⽓管上每隔10m设置⼀个回油弯，回油弯规格建议如图2。
4.当外机在下时，H≥40m主管与液管需加⼤⼀号。
5.连接到室内机的第⼀个分歧管组件的允许长度应等于或⼩于40m。
但当下列条件全部满⾜的情况下，允许长度可以延长为90m。
6.所有分歧管必须采⽤美的专⽤的分歧管，不按此要求操作可能导致系统严重故障!图1注：1、所有分歧管必须采⽤美的专⽤的分歧管，不按此要求操作可能导致系统严重故障；2、内机尽量均等地安装在U 型分歧管的两边。
300mm 以上图215.2 冷媒配管选取1）冷媒配管类型选定(表2 )24N10注：1、所有分歧管必须采⽤美的专⽤的分歧管。
2、内机尽量均等地安装在U型分歧管的两边。
3、表中所有配管等效长度L1+…+L6+a+…+g+0.5*6(分歧管折算为等价配管长度0.5m)。
4、配管等效长度为单程配管等效长度，即等于⽓侧或液侧的等效长度。
2)室内机主、配管尺⼨选定(表3 )注意：A.A表⽰：配管下游内机（从该段配管的⾄最后⼀台内机之间所有内机）的能⼒之和。
B.第⼀分歧管以外机总能⼒为准，其他分歧管不得⼤于第⼀个分歧管。
C.与主配管相连的分歧接⼝尺⼨若与主配管尺⼨不符，须作适当转接3）室外机主管尺⼨，连接⽅法 (表4)注意：1）请根据上表选择室外机连接配管管径，如果超配，出现主配管⼤于主管的情况，则按照就⼤原则，选择较⼤值的主管和主配管。
例如：三台外机16+16+14并联（总容量为46HP），连接的所有内机总容量为1360，假设所有配管等效长度≥90m，则按照外机总容量为46HP查表4.4得其主管为：Φ38.1/Φ22.2；根据所有内机总容量为1360查表4.3得其主配管为：Φ41.3/Φ22.2，按照就⼤原则，最终确定主管规格为：Φ41.3/Φ22.2。
中央空调冷媒管设计
11.冷媒配管设计11.1 冷媒配管设计(顶出风系列)1、冷媒配管长度和落差(表1 )1.分歧管折算长度为等价配管长度0.5m。
2.内机尽量均等地安装在U型分歧管的两边。
3.当外机在上的场合且落差超过20米，建议在主管的气管上每隔10m设置一个回油弯，回油弯规格建议如图2。
4.当外机在下时，H≥40m主管的液管需加大一号。
5.连接到室内机的第一个分歧管组件的允许长度应等于或小于40m。
但当下列条件全部满足的情况下，允许长度可以延长为90m。
217218图1注：1、所有分歧管必须采用美的专用的分歧管，不按此要求操作可能导致系统严重故障；2、内机尽量均等地安装在U 型分歧管的两边。
图211.2 冷媒配管选取(顶出风系列)1）冷媒配管类型选定(表2 )300mm 以上219注：1、所有分歧管必须采用美的专用的分歧管。
2、内机尽量均等地安装在U 型分歧管的两边。
3、表中所有配管等效长度L1+…+L6+a+…+g+0.5*6(分歧管折算为等价配管长度0.5m)。
4、配管等效长度为单程配管等效长度，即等于气侧或液侧的等效长度。
2)室内机主配管尺寸选定(表3 )A.A 表示：配管下游内机（从该段配管的至最后一台内机之间所有内机）的能力之和。
B.第一分歧管以外机总能力为准，其他分歧管不得大于第一个分歧管。
C.与主配管相连的分歧接口尺寸若与主配管尺寸不符，须作适当转接24N 103）室外机主管尺寸选定 (表4)原则，选择较大值的主管和主配管；5）室外机本身接口管径尺寸(表6)6)室内机支配管尺寸和连接方式(表7)注：为保证室内机的最佳使用效果，请把支配管长度控制在10m以内。
若超过10m（长度禁止超过20m）,室内换热效果将受到影响。
22022111.3 配管设计示例(顶出风系列)例：现以(16+12+10)HP 三个模块组合为例说明配管的选定。
（假设所有配管等效长度大于90m ，每条支配长度为5m ）一、室内侧支配管室内侧支配管有a~g ，支配管尺寸选择请参照下表。
冷媒管尺寸
Φ 15.88* Φ 34.90*
气管
液管 该分歧管 后所连接 的室内机 的总容量
气管
Φ 15.88*1.0 Φ 19.05*1.2 Φ 25.40*1.2 Φ 28.58*1.2 / Φ 34.90*1.4 / / / 分歧管与室内机之间 Φ 6.35*0.8 <=4.7KW Φ 9.52*0.8 >4.7KW Φ 9.52*0.8 <=2.8KW Φ 12.7*1.0 2.8-4.7KW Φ 15.88*1.0 4.7-8.5KW Φ 19.05*1.2 >8.5KW 备注：卡式天花机YDCK12-1B的气管尺寸为Φ 9.52*0.8；YDCK18-1B的气管尺寸为Φ 1
室外机的容量区分
该分歧管 后所连接 的室内机 的总容量
该分歧管 后所连接 的室内机 的总容量
YDOH260-300 YDOH220 YDOH240 并联室外机与分歧管之间 液管 Φ 15.88*1.0 Φ 19.05*1.2 气管 Φ 34.90*1.4 Φ 41.3*1.6 分歧管与分歧管之间 Φ 9.52*0.8 <=16KW Φ 12.70*1.0 16-30KW 液管 30-50KW Φ 15.88*1.0 Φ 19.05*1.2 50-85KW / / >85KW / / / / / / Φ 15.88*1.0 <=9.0KW Φ 19.05*1.2 9.0-16KW Φ 25.40*1.2 16-21KW Φ 28.58*1.2 21-35KW 气管 Φ 34.90*1.4 35-50KW Φ 38.1*1.4 50-68KW / / Φ 41.3*1 68-90KW / / / / / >90KW / / / / 分歧管与室内机之间 Φ 6.35*0.8 <=4.7KW 液管 Φ 9.52*0.8 >4.7KW Φ 9.52*0.8 <=2.8KW Φ 12.7*1.0 2.8-4.7KW 气管 Φ 15.88*1.0 4.7-8.5KW Φ 19.05*1.2 >8.5KW 备注：卡式天花机YDCK12-1B的气管尺寸为Φ 9.52*0.8；YDCK18-1B的气管尺寸为Φ 1 YDOH180 YDOH200
多联机管径选取表
●分歧管的选型●分歧集管的选型室外机存油弯(气管中每隔6～8米落差设置1个)室内机分歧接管组件室内外机之间的落差室内机之间的落差● 分支集管的安装 只有水平安装一种方式。
● 冷媒配管长度的限制允许值（8～50HP ）配管部分配管长 配管总长实际长度 ≤500m L1+L2+...+Li+a+b+…+i最远配管长实际长度≤150mL1+L2+。
.. +Li+i等效长度≤175m 第一分歧部到最远配管等效长度≤65 m L2+L3+。
.+Li+i落差内外机落差室外机在上≤50 m - 室外机在下 ≤40 m — 内机间落差≤15 m—当室外机在室内机的上方时,需在气管中每隔6~8m 垂直落差设置一个存油弯。
等效长度是指弯头等部位在考虑了管内的压力损失后的换算长度.下面是其计算公式： 等效长度=实际管长度+弯头数量╳各种弯头的等效长度+存油弯数量╳各种存油弯的等效长度分歧管每处的等效长度为0。
5m ，分支集管的每处的等效长度为1。
0m 。
弯头和存油弯的等效长度见下表：管径等效长度管径等效长度弯头(m ）存油弯(m ） 弯头(m ） 存油弯(m ）φ9。
52 0.18 1。
3 φ28。
6 0.50 3.7 φ12.7 0。
20 1.5 φ31.8 0。
55 4.0 φ15。
88 0。
25 2。
0 φ34。
9 0。
60 4.4 φ19.05 0。
35 2.4 φ38.1 0.65 4。
7 φ22.23 0。
40 3.0 φ41。
3 0。
705。
0φ25。
40。
453.4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内机主配管尺寸选定：
主配管尺寸 mm（不得大于主管的
下游内机容量 A （× 100W）
尺寸）
适用分歧管气管液管
A＜ 168 ￠ 15.9 ￠ 9.5 FQZHW-01C 168≤A＜224 ￠ 19.1 ￠ 9.5 FQZHW-01C
224≤A＜330 ￠ 22.2 ￠ 9.5 FQZHW-02C
330≤A＜470 ￠ 28.6 ￠ 12.7 FQZHW-03C
470≤A＜710 ￠ 28.6 ￠ 15.9 FQZHW-03C
710≤A＜1040 ￠ 31.8 ￠ 19.1 FQZHW-03C 1040≤A＜1540 ￠ 38.1 ￠ 19.1 FQZHW-04C 1540≤A＜1800 ￠ 41.3 ￠ 19.1 FQZHW-05C 1800≤A ￠ 44.5 ￠ 25.4 FQZHW-05C
注意： 1）A 表示：配管下游内机（从该配管的至最后一台内机之间所有内机）
的能力之和。
2）第一分歧管以外机总能力为准，其他分歧管不得大于第一分歧管。
3）与主配管相连的分歧接口尺寸若与主配管尺寸不符，续作适当转换。
室外机本身接口尺寸：
室外机接口管径尺寸（mm）
型号
气侧液侧8/10HP￠ 25.4￠12.7
12/14/16HP ￠ 31.8 ￠ 15.9 18HP￠ 31.8￠19.1
室外机主管尺寸：
室外机
容量
8HP 10HP 12~14HP 16HP 18~22HP 24HP 26~34HP 36~54HP 56~66HP 68~88HP 所有配管长度＜ 90m时主管尺寸所有配管长度≥ 90m时主管尺寸
气侧液侧室内第一分歧气侧液侧室内第一分歧（mm）（ mm）管（mm）（mm）管￠￠
FQZHN-02C
￠
￠12.7 FQZHN-02C 19.1 9.53 22.2
￠￠
FQZHN-02C
￠
￠12.7 FQZHN-02C 22.2 9.53 25.4
￠￠
FQZHN-02C
￠
￠15.9 FQZHN-03C 25.4 12.7 28.6
￠￠
FQZHN-03C
￠
￠15.9 FQZHN-03C 25.4 12.7 31.8
￠￠
FQZHN-03C
￠
￠19.1 FQZHN-03C 28.6 15.9 31.8
￠￠
FQZHN-03C
￠
￠19.1 FQZHN-03C 28.6 15.9 31.8
￠￠
FQZHN-03C
￠
￠22.2 FQZHN-04C 31.8 19.1 38.1
￠￠
FQZHN-04C
￠
￠22.2 FQZHN-04C 38.1 19.1 38.1
￠￠
FQZHN-05C
￠
￠22.2 FQZHN-05C 41.2 19.1 41.2
￠￠
FQZHN-06C
￠
￠25.4 FQZHN-06C 44.5 22.2 54.0
注意： 1）表中所有配管指气管+液管等效管长之和。
2）请根据上表选择室外机连接配管管径，如果超配，出现主配管大于主管的情况，则按照就大原则选择较大值的主管和主配管。
