DriverMonitor的基本使用及参数的下载上传
drivemonitor使用说明
DriveMonitor 使用简介DriveMonitor getting started摘要DriveMonitor 使用简介详细介绍了DriveMonitor 调试软件的各项功能,包括安装、通讯设置、电缆连接、通信协议以及主要常用功能的介绍,易于操作和掌握。
关键词DriveMonitorKey Words DriveMonitor目录1 DriveMonitor 简介 (5)1.1 DriveMonitor 的适用对象: (5)1.2 DriveMonitor 的主要功能 (5)1.3 操作模式 (5)1.4 DriveMonitor 的版本 (5)1.5 如何获取DriveMonitor 调试软件 (5)2 DriveMonitor软件的安装 (6)3 Drivemonitor 与传动装置建立连接 (7)3.1 基于USS 通讯的连接 (7)3.1.1 PC和装置之间的通讯电缆 (7)3.2 与MASTERDRIVE 装置建立连接 (7)3.2.1 Drivemonitor新建项目 (7)3.2.2 Drivemonitor 在线设置 (8)3.2.3 装置内部参数设定 (9)3.2.4 在线连接 (9)3.3 与SIMOREG 装置连接 (10)5: PG/PC设定( 不是必须的过程) (10)3.4 与MICROMASTER4标准传动装置的连接 (10)3.4.1 通过RS232接口连接的参数设置 (10)3.4.2 通过COM口连接的参数设置 (11)3.5 基于PROFIBUS的通讯连接 (11)3.5.1 PRIFIBUS通讯的软硬件要求 (11)3.5.2 通讯设置步骤 (11)3.5.3 装置参数设置 (13)4 Drivemonitor 常用功能应用 (13)4.1 在线参数设置 (13)4.2 参数备份和参数下载 (14)4.2.1 参数备份 (14)4.2.2 参数下载 (14)4.3 参数文件的导出导入 (15)4.4 参数比较功能 (15)4.5 参数表转化成EXCEL表形式 (16)4.6 参数类型选择 (16)4.7 故障诊断 (17)4.7.1 一般诊断 (17)4.7.2 BUS 诊断 (17)4.8 装置连接量(K 和 B )的应用查询 (18)4.9 TRACE 功能应用 (18)5 DRIVEMONITOR版本升级 (20)5.1 整个版本的升级 (20)5.2 添加单个新版本装置 (20)6 变频器装置FIRMWARE版本升级 (22)7 CBP通讯板的软件版本升级 (24)DriveMonitor 简介DriveMonitor 是实现对西门子传动设备现场调试的一个工具软件. 可以进行参数设定, 故障分析和跟踪记录等功能.DriveMonitor 的适用对象:1: MICROMASTER2: MASTERDRIVES3: SIMOVERT4: SIMOREGDriveMonitor 的主要功能1: 参数设定2: 装置诊断3: 参数备份和刷新4: 数据记录跟踪5: 参数比较等操作模式在线和离线两种模式操作. 可以直接在线修改参数( 立即有效),也可离线完成.参数的形式有:1: 所有参数列表2: 自由参数列表3: 图形参数, 包括基本参数和工艺参数DriveMonitor 的版本目前的版本是: V5.3.2.0 即 V 5.3 + SP2 . 可以通过( Help / about drive monitor ) 得到. 如图所示:如何获取DriveMonitor 调试软件1: 可以通过SIEMENS 网站下载/WW/view/en/10804984/1331002: 设备随机资料光盘中获得.2: 与SIMOREG 通讯的RS232 电缆连接图.3: 与MICMASTER 通讯的RS 232 / RS 485 连接电缆图.可采用标准的RS232串口通讯电缆. 即电缆两头2和3 线交叉, 5 线直通.与MASTERDRIVE 装置建立连接Drivemonitor新建项目1: 双击Drivemonitor快捷图标打开画面2: 通过file / new / base on factory setting or empty parameter set 新建一个项目3: 根据弹出的画面进行设置,如图所示:依此设定,如图所示1) USS 通讯2) COM 口选择 ( COM1 )3) 波特率设定 (9600K )装置内部参数设定1: 使用X300 端口, SCOM13: 通讯口的诊断, 点击诊断DIAGNISTIC, TEST, READ4: 建立新项目(DRIVE MONITOR TESTING), 并插入一个DRIVE (VC-PLUS)5: 建立参数与DRIVE MONITOR 的连接,选中PARAMETER右键, EXPERT, PARAMETER LIST. 7: 如果没法实现在线需检查和确认PROFIBUS 协议, 确认版本V3.4, 设置BUS装置默认装置参数设置P918 =3 DP 地址 (根据实际站地址)其它参数默认Drivemonitor 常用功能应用在线参数设置打开Drivemonitor , 新建一个项目(新文件名), 设置传动装置接口和有关参数. 点ONLINE RAM 或是 ONLINE EEPROM 在线连接.调试参数时, 可以建立一个自由的参数表.参数下载选FILE / DOWNLOAD / WRITE RAM OR SAVE EEPROM 可以下载到RAM 或是EEPROM , 选择要下载的文件.参数文件的导出导入可以实现对参数文件的导出和导入应用, 点FILE / EXPORT OR IMPORT / DATABASE OR FREE PARA / BASIC DEVICE OR TECH .参数比较功能可以对两个参数文件中的参数进行比较, 并列出设置不同的参数.注意比较功能必须在OFFLINE 条件下进行.参数表转化成EXCEL表形式可以把参数表的形式转化成EXCEL表格的形式,方便保存和打印.参数类型选择可以选择显示的参数类型,比如: 用户参数,系统参数,固定参数,全部参数,自由参数等. 方便进行设备调试.故障诊断一般诊断可以通过故障诊断信息记录来查询故障信息. 选DIAGNOSTICS / GENERAL DIAGNOSTICS,BUS 诊断可以对通讯总线上的数据设置和数据传送进行诊断. 点DIAGNOSTICS / BUS DIAGNOSTICS点击DIAGLOSTICS(诊断)的TRACE功能1: 点SETTING, 弹出设置对话框2: 选TRACE13: 勾选记录项4: 选择连接量K参数5: 采样时间 ( 可选择默认)6: 触发前需记录的内容( 如不需要记录触发前内容可设为0 )7: 触发条件, 当这个值大于/小于/等于设定值时,开始记录当前值. 也可以设置二进制条件. 设置完成后, 点START按钮后就直接开始记录, 如点GO按钮后, 当条件满足后开始记录. 例如记录实际输出电流, 触发条件是当BIN22=1时开始记录.( 即有启动命令时)点GO键, 等待出发条件.装置启动, 开始记录时弹出对话框如下:为此,须下载并安装DC Master V2.2 的Databases. 其链接入下:/WW/llisapi.dll?query=22386444&func=cslib.cssearch&c ontent=skm%2Fmain.asp&lang=en&siteid=csius&objaction=cssearch&searchinprim=0&nodeid0 =10804928&x=41&y=8DC Master software V2.22 Databases.双击 sg70v22_des.exe 解压到 C:\6RA703: 升级操作步骤1): 装置断电2): 连接好通讯电缆, 注意要把连接装置侧的插头上的ON/OFF 开关打向ON .3): 装置送电, 此时PMU 显示E 状态4: 打开版本文件 (MASTERDRIVE V3.4 )下载完成后, 装置断电, 拔掉通讯电缆插头后把插头上的ON/OFF 开关打向OFF,重新上电则升级完成. 其它类型装置的版本升级同上操作.注意: 如操作失误或是版本文件错误,升级后PMU 上显示FF13故障.注意: 1: 必须用USS 通讯方式进行2: 用ONLINE RAM 方式, 不能用ONLINE EEPROM 3: 可以通过帮助文件获得支持..。
chromedriver用法
文章标题:深入探索ChromeDriver的用法和应用一、引言在如今互联网高度发达的时代,网络浏览器的使用已经成为我们生活中不可或缺的一部分。
而Chrome浏览器作为目前世界上最受欢迎的网络浏览器之一,其自动化测试工具ChromeDriver也备受关注。
本文将深入探讨ChromeDriver的用法和应用,帮助读者更全面地了解和应用这一工具。
二、ChromeDriver概述ChromeDriver是一个由Chrome团队开发维护的WebDriver实现,它提供了与Chrome浏览器进行交互的方式。
使用ChromeDriver,我们可以在自动化测试、网页截图、性能分析等方面发挥出其强大的作用。
ChromeDriver也支持多种编程语言和操作系统,使其具有广泛的适用性。
三、ChromeDriver的安装与配置1. 安装ChromeDriver- 我们需要下载与自己所使用的Chrome浏览器版本相对应的ChromeDriver版本。
- 将下载的ChromeDriver可执行文件放置在系统环境变量中,或者将其路径添加到代码中。
2. 配置ChromeDriver环境- 在编写自动化测试脚本时,需要调用ChromeDriver,并设置一些参数来控制浏览器的行为。
- 通过对ChromeDriver的配置,我们可以实现更多自定义化的操作和功能。
四、ChromeDriver基本用法1. 启动浏览器- 使用ChromeDriver启动浏览器是我们进行自动化测试的第一步,可以通过简单的代码实现浏览器的启动。
2. 导航网页- 通过ChromeDriver可以实现对浏览器的位置区域导航,控制浏览器打开指定的网页。
3. 定位元素- ChromeDriver提供了多种定位元素的方式,如通过ID、class、tag name等方式,可以准确地找到页面上的元素。
4. 操作页面- 通过ChromeDriver可以实现对页面元素的点击、输入文字、下拉框选择等操作,模拟用户真实的操作行为。
本地下载工具(PC Loader)使用说明
本地下载工具使用说明书[V1.0.5]百富计算机技术(深圳)有限公司PAX COMPUTER TECHNOLOGY LTD.1. 介绍 (4)1.1 目的 (4)1.2 修改历史 (4)1.3 缩略词 (4)2. 下载环境的搭建 (4)2.1 安装及运行本地下载工具(PC Loader) (4)2.2 连接PC机与POS终端 (5)2.3 串口设置 (5)2.4 POS终端进入下载界面 (6)3. 本地下载工具使用说明 (7)3.1下载应用程序 (7)3.1.1. 下载终端应用程序 (7)3.1.2. 查看POS终端信息与应用信息 (10)3.1.3. 删除终端应用 (11)3.2下载参数文件 (11)3.3下载字库 (12)3.4下载用户公钥(US_PUK,UA_PUK) (12)3.5重建文件系统 (12)3.6下载驱动(Driver) (12)3.7通讯设置 (13)3.8下载固件(Firmware) (14)3.8.1. 选择POS终端类型 (15)3.8.2. 下载引导系统(BOOT) (15)3.8.3. 下载监控程序(Monitor) (15)3.8.4. 下载键盘驱动程序(KBD Driver) (15)3.8.5. BOOT重建文件系统 (16)3.9编辑参数文件 (16)3.9.1. 参数文件格式 (16)3.9.2编辑参数文件 (16)3.10脚本文件方式下载 (17)3.10.1. 脚本文件格式 (17)3.10.2. 编辑脚本文件 (18)图1 下载工具主界面 (5)图2 POS与PC机连接示意图 (5)图3 串口设置 (6)图4 POS机下载界面 (6)图5 下载应用程序界面 (7)图6下载应用程序[1]—界面 (8)图7 下载应用程序[2]—选择下载程序 (8)图8 下载应用程序[3]—进度显示 (9)图9 应用程序下载[4]—下载成功 (10)图10 POS终端信息与应用信息 (10)图11 参数文件所属应用选择对话框 (11)图12 下载驱动界面 (13)图13 通讯设置界面 (14)图14 固件下载界面 (14)图15 编辑参数文件界面 (16)1.介绍本地下载工具(PC Loader)用于向POS终端下载应用程序,参数文件,字库,显示信息注册表(DMR),用户公钥(US_PUK,UA_PUK),重建文件系统,下载驱动,下载固件(包括BOOT,MONITOR,序列号下载)。
Drivemonitor 软件的使用指南1
DriveMonitor 的安装语言Language install in DriveMonitor
摘要调试软件DRIVE MONITOR 安装时选择语言.
关键词调试软件, 语言
Key Words Drive monitor , Language
A&D Service & Support Page 2-4
问: DriveMonitor 安装时选择为英文,安装后却为德文?
答:DriveMonitor 软件包是用来调试或监控SIEMENS 变频器的工具,有强大的功能. DriveMonitor 安装时选择为英文,安装完再须修改一些设置才为英文菜单.具体步骤见下:
1.双击DriveMomitor 软件
2.选择第三列菜单,并下拉
3.选择第三栏— 语言选择为英文,再重起动DriveMomitor,此时即为英文菜单
A&D Service & Support Page 3-4
附录-推荐网址
西门子(中国)有限公司
自动化与驱动集团客户服务与支持中心
网站首页:/Service/
专家推荐精品文档:/Service/recommend.asp
驱动技术常问问题:/CN/view/zh/10803928/133000 “找答案”驱动技术版区:
/service/answer/category.asp?cid=1038
A&D Service & Support Page 4-4。
monitor asset manager使用方法

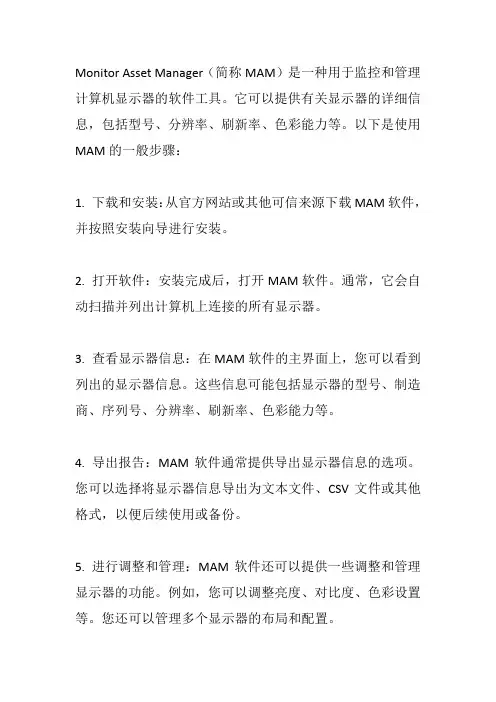

Monitor Asset Manager(简称MAM)是一种用于监控和管理计算机显示器的软件工具。
它可以提供有关显示器的详细信息,包括型号、分辨率、刷新率、色彩能力等。
以下是使用MAM的一般步骤:
1. 下载和安装:从官方网站或其他可信来源下载MAM软件,并按照安装向导进行安装。
2. 打开软件:安装完成后,打开MAM软件。
通常,它会自动扫描并列出计算机上连接的所有显示器。
3. 查看显示器信息:在MAM软件的主界面上,您可以看到列出的显示器信息。
这些信息可能包括显示器的型号、制造商、序列号、分辨率、刷新率、色彩能力等。
4. 导出报告:MAM软件通常提供导出显示器信息的选项。
您可以选择将显示器信息导出为文本文件、CSV文件或其他格式,以便后续使用或备份。
5. 进行调整和管理:MAM软件还可以提供一些调整和管理显示器的功能。
例如,您可以调整亮度、对比度、色彩设置等。
您还可以管理多个显示器的布局和配置。
请注意,不同的MAM软件可能具有不同的界面和功能。
因此,在使用MAM软件之前,最好阅读软件的用户手册或官方文档,以了解更详细的使用方法和功能。
iMonitor云监控软件用户手册【模板】
iMonitor云监控软件用户手册目录1.安装指南 (2)1.1.注册帐户 (2)1.2.登录账户 (2)1.3.下载客户端软件 (2)1.4.杀毒软件配置 (3)1.5.安装客户端软件 (3)1.6.开始监控 (4)2. 卸载指南 (5)3. 使用情景拍摄 (6)4. 常见问题 (7)1.安装指南1.1.注册帐户:【网址】(请使用您常用的电子邮箱进行注册。
)1.2.登录账户:【网址】1.3.下载客户端软件:(1)在要监控的电脑上打开浏览器。
(2)用您的账户ID登录iMonitor 监控中心(3)点击“开始” -》“添加windows电脑”, 点击蓝色文字部分“iMonitor 客户端软件(点击下载)”下载客户端软件。
1.4.杀毒软件配置:将客户端程序的安装文件夹和主程序文件路径添加到杀毒软件的例外列表或者信任列表中。
客户端的安装文件夹的文件夹是"C:\Windows\system\sys\syscon",客户端主程序路径是“C:\Windows\system\sys\syscon\mssys.exe”。
如果客户端程序已被杀毒软件禁止,请重新安装客户端软件。
1.5.安装客户端软件:1.6.回到iMonitor监控中心,开始监控:如果您在安装客户端方面还有疑问的话可以通过以下方式联系我们:电话: ********QQ: ********Skype:imonitor.support邮箱:【邮箱地址】2.卸载指南如您想卸载已安装的客户端程序,请在被监控电脑上重新运行客户端安装程序,这时安装程序会提示您进行卸载,如下图所示。
卸载是有密码保护的,必须输入正确的账户密码才能进行卸载。
3.使用情景拍摄使用方便,无论是在办公室还是家里,或者是在乘坐交通工具,无论是电脑还是手机,只要有网络的地方,您就可以随时监控被监控的对象,尽享科技带来的便捷体验!被监控的设备可以是电脑(包括Windows和苹果电脑),也可以是安卓手机和平板电脑。
怎样使用Drive Monitor或者STARTER从AOP中读取参数组
问题:怎样使用Drive Monitor或者STARTER从AOP中读取参数组?解答:从AOP中读取参数组按以下步骤进行:1. 从AOP 中读取参数组之前,变频器的参数组必须存入AOP。
如果必需的话,首先把变频器(读取功能)的参数组上载到AOP中。
关于这方面的详细信息请参考AOP(高级操作面板)操作指导手册的7页2.3节“下载参数组”。
注意:如果变频器是处于维修模式(P0003 =4),在执行上传时,4 级参数仅保存在一个上传的AOP参数中。
这一点在MM440上使用无传感器矢量控制SVC时特别重要。
2. 使用PC连接组件把AOP连接到PC/PG,然后打开调试软件Drive Monitor或者是STARTER。
3. 检查AOP内部参数设定详细信息请参考AOP操作指导手册的10页第2.5章“AOP参数设定”,进一步的信息如下:-模式上选择“内部”(参考21页第5章)-选择“参数”(参考23页第6章)-选择AOP参数组-选择所有参数(选件“所有”)-设定P0003为3如果需要的话必须检查以下AOP的内部参数设置:基本从站地址P8552 =0 (根据需要地址可以选择)标准波特率P8553 = 6 或者更高(例如:8表示38400波特)自动波特率 P8554 = 0 (自动波特率关闭)这些设置允许AOP和Drive Monitor / STARTER之间通信。
4. AOP必须处于从站模式。
AOP面板上应显示:“AOP 为PC 的一个从站”。
Drive Monitor 和STARTER 操作步骤分别如下:Drive Monitor(详细信息见10页2.6节AOP操作指导手册)5. 打开Drive Monitor,建立一个新的项目,在驱动属性域内,做如下设置:-选择变频器类型(MM420 / MM440);-选择驱动版本;-总线地址= AOP 基本从站地址(P8552) +参数组号;-PZD的数量= 2 (与AOP操作手册里的设置不同)。
Drive tools软件使用说明
YASKAW A驱动管理软件使用Drive Manager Application安川电机(上海)有限公司驱动系统控制事业部安川高压变频器安川Drive tool实现PC与变频器完美连接PC机将需要安装的驱动管理软件安装到个人电脑里面选中需要安装的软件文件夹并打开选择中文版本分别打开两个安装目录文件夹,安装disk1文件夹下的setup文件,建议默认安装无需另外选择安装路径帮助文件安装前仔细阅读帮助文件,可有助您便捷快速安装安装完成后桌面会出现一个文件夹,选中并打开文件夹打开上步文件夹后会显示两个软件启动快捷方式驱动管理软件通信软件上图的两个快键方式一个是驱动管理,一个是建立通信连接,在进入驱动管理前,必须先建立通讯连接,当通讯连接成功驱动管理才能在线操作,如果通信连接不成功,只能作为本地读取数据文件双击通信设定打开通信连接软件,双击后将会在电脑右下角出现软件图标,如图所示双击图标双击图标后在电脑屏幕上会弹出下面窗口,在该视窗可进行通信连接设定建立通讯连接需要更改逻辑端口号、端口类型和物理端口,其他无需设置,最后会在状态栏显示连接状态,详细设置方法请参考下页说明双击逻辑端口1,会弹出如下对话框更改端口类型,点击下拉箭头选择串行口如右图所示设定逻辑端口为串行口之后,继续点击窗口下面详细按钮进行物理端口设定,设置方法请参考下页说明点击详细按钮,如右图所示设置物理端口必须和自己的计算机物理端口相匹配,如下图所示查出计算机物理端口后将默认的物理端口更改右键单击我的电脑,点击管理进入计算机管理页面,点击设备管理器在右侧端口下拉菜单里面可以查出计算机物理端口为COM5计算机不同物理端口定义也不相同。
注:必须将串口转USB的转接头插入电脑USB接口,才能显示计算机端口号在该栏更改物理端口,其他选项无需变更 点击保存后请退出软件,重新启动软件后设置才有效,具体操作请参考下一页面更改物理端口完成后点击确定再次确定后显示如下画面点击保存页面No Device 表示目前没有连接,如果数据线连接至变频器时将会出现Ready 提示您通信准备完成如果您更改计算机时,请更改物理端口点击保存后弹出对话框,确定保存,点击“是”关闭对话框将软件从任务栏中退出,然后在桌面安装文件夹内重新打开软件,设置成功。
DriverMonitor的基本使用及参数的下载上传
一、DriverMonitor的基本使用DriveMonitor是我们日常维护中应用频率较高的工程软件,特别是在6SE70、6RA70等交、直流系统调试和修改参数是时都可以用DriveMonitor来监控波形并进行参数的在线修改。
下面将DriveMonitor的基本应用作一说明。
单击桌面上的DriveMonitor图标打开软件就会显示下面图示。
由图示可见我们可以选择新建页面或打开原有页面也可以进行一些常用设置,这与其它应用软件一样这里不作详述.当我们选择新建页面时就会出现下面的选项框,其中Unit type表示设备型号,点击下版本号拉键如下图所示可根据实际情况选择不同的控制板类型,对于6SE70系列设备来说整流装置应选MASTERDRIVES RRU,逆变器和变频器应选MASTERDRIVES VC(CUVC)。
在这里我们是以6SE70系列的逆变器为例所以选的是MASTERDRIVES VC(CUVC)。
选好控制板类型后我们还可以通过Technology Type选择相应的工艺板类型,其中包括T200、T300等等。
我们举例中没有用到工艺板所以选择No technology type。
选好相应的控制板和工艺板后点击OK则会进入Drive Navigator界面。
在Drive Navigator 界面中不但包括包括常用的打印、设置、返回、保存等功能键也包括设备通信、参数修改、观察波形等界面的切换建。
如上图所示点击“在线”键则可实现软件与设备之间的通讯。
“在线”键分RAM 和EEPROM 两个。
用RAM 连线时在线修改的参数只保存在装置的RAM 中,这样修改的参数在装置掉电后会被清除,这样做的优点是万一参数修改有错误我们可以通过装置掉电快速的恢复原有参数.用EEPROM 连线时在线修改的参数会直接存入装置EEPROM 中即使掉电也还存在.为了避免改错参数无法恢复的情况我们提倡平时修改参数时用RAM 连线,但一定要注意在改完参数确定无错误后不要忘记将新参数先上传到计算机再由计算机下载到装置的EEPROM 中,以防止出现装置断电新参数被清除的情况。
Masterdrive MC_CN
5
西门子(中国)有限公司 自动化与驱动集团 运动控制部
西门子运动控制器
Compact 和 Chassis 型驱动器安装
类似于 Compact Plus 型驱动器,根据应用需要可以将开 传感器连接在 CUVC 板上的端子接线排(X101)。
X101 – 数字量和模拟量输入/输出接口。这些接口必须根 需要进行配置,详细功能图见 FD80 和 FD90。.
Slot A Slot B Slot C
Masterdrive MC
3
西门子(中国)有限公司 自动化与驱动集团 运动控制部
西门子运动控制器
Compact Plus 型驱动器安装
如果逆变器在订货时包含了选件,那么在交货时所订购的选件卡就已经安装在装置中 了。
根据应用需要,可以将开关或者传感器连接到数字量或者模拟量的输入输出(即:端 子接线排 X101)。 X101 – 数字量和模拟量输入/输出接口。这些接口必须根据使用需要进行配置,详细功能
3.1 复位参数到工厂设定 ......................................................................................................................8 3.2 功率部分设定...................................................................................................................................9 3.3 快速参数设置...................................................................................................................................9 4. 使用 PC 进行驱动器配置..................................................................................................... 13 4.1 SIMOVERT MASTERDRIVE / PC 连接方法....................................................................................13 4.2 设定串行接口的地址和波特率 ....................................................................................................14 4.3 DRIVEMONITOR 设置.......................................................................................................................15 4.4 建立连接.........................................................................................................................................16 5. 使用 DRIVEMONITOR 配置驱动器..................................................................................... 17 6. 标准功能.............................................................................................................................. 24 6.1 简单定位.........................................................................................................................................24 7. SIMOLINK ........................................................................................................................... 31 7.1 配置实例.........................................................................................................................................32 7.2 SIMOLINK 总线管理器配置 ........................................................................................................34 7.3 SIMOLINK 总线收发器配置 ........................................................................................................35 8. F01 工艺软件 ....................................................................................................................... 37 8.1 激活 F01 工艺软件 500 小时试用功能........................................................................................38 8.2 使用 F01 实现角同步、返回参考点、定位功能 .......................................................................39
一步步教你如何第一次使用Monitor
一步步教你如何第一次使用Monitor-51仿真器,LED 灯和按键试验本教程将会从最基础的开始,一步步教你建立工程,编辑文件,编译文件,仿真和调试程序,直到试验板上出现了你想要的结果...本文使用的C51例程下载 keyandledtest.rar第一步,连接好主机板上的串口线和电源线插好。
将串口线的一端插在主机上,另一端插在计算机的串口上,并记住串口号,通常计算机靠上面的一个串口是com1,下面一个是com2,这些同计算机BIOS设置有关。
试验板上的LED和按键与51单片机的连接如以下电路图,我们编程时必须按照线路连接进行编程,以便能够驱动试验板上的硬件。
现在我们开始进行软件编程。
打开keilC51软件,可以看到以下界面:我们先在e:盘的根目录下建“e:/跑马灯”目录,以方便程序的编写和调试,调试过程中产生的文件都将放在这个目录中。
现在开始建立一个工程,点菜单Project/New Project,选择保存在在“e:/ 跑马灯”目录,文件名为“跑马灯”,点保存,如下图:这时,将出现下面的窗口,综合我们现在要编的程序的规模,我们选择最常用的Atmel89C52.这个芯片拥有标准52内核,片内资源在右边的框中有显示。
注:由于仿真机是用来仿真标准的52内核(兼容51内核),对于某些拥有特殊功能的51单片机(如ADuC812),并不能仿真它的特殊功能部分,而是只能仿真其中的标准52内核部分。
即使市面上的高级的51仿真机都是如此。
点确定,该页面自动关闭。
在7.06以上的版本还会出现以下提示框,在这里,我们不去理会它,选择“否”,跳过既可。
现在我们开始建立新的程序文件,点击菜单File/New,将新建立一个新的文本文件,点击File/Save,将这个文件保存为“led.c”。
再点击左边的那个框框里的“Target 1”,左边的“+”号。
将展开“Source Group 1”项,用右键点击“Source Group 1”项,选择“Add Files to Group‘Source Group 1’”,将跳出下面的窗口:选择“led.c ”文件,点add将led.c文件加入到我们的工程中。
python中driver用法
python中driver用法在Python中,"driver"通常是指与Web浏览器交互的驱动程序,用来进行自动化测试或网络爬虫等操作。
最常见和广泛使用的驱动程序是Selenium WebDriver。
Selenium WebDriver是一个用于浏览器自动化的框架,支持多种主流浏览器,如Chrome、Firefox和Safari等。
在使用Selenium WebDriver时,需要先下载并配置相应浏览器的驱动程序,以便能够控制和操作浏览器。
下面是关于Selenium WebDriver的使用方法的详细介绍。
1. 安装Selenium和浏览器驱动程序要使用Selenium WebDriver,首先需要安装Selenium库和相应浏览器的驱动程序。
Selenium库可以使用pip命令进行安装:pip install selenium对于不同的浏览器,需要下载并设置相应的浏览器驱动程序。
以Chrome为例,可以通过以下链接下载Chrome的驱动程序:下载后将驱动程序的路径添加到系统的环境变量中。
2. 创建驱动程序对象在Python中,我们可以使用selenium.webdriver模块来创建浏览器驱动程序的对象。
代码示例:pythonfrom selenium import webdriver# 创建Chrome驱动程序对象driver = webdriver.Chrome()在创建驱动程序对象时,可以指定驱动程序的路径,如:pythondriver = webdriver.Chrome("path/to/chromedriver")3. 控制浏览器进行操作通过创建驱动程序对象,我们可以控制和操作浏览器进行各种操作,如打开网页、查找元素、模拟键盘输入等。
3.1 打开网页:python# 打开网页driver.get("3.2 查找元素:python# 使用CSS选择器查找元素element = driver.find_element_by_css_selector("input#username")# 使用XPath查找元素element = driver.find_element_by_xpath("input[@id='username']")3.3 模拟键盘输入:python# 在输入框中输入文本element.send_keys("Hello, World!")3.4 点击元素:python# 点击按钮element.click()3.5 获取元素的属性:python# 获取元素的文本内容text = element.text# 获取元素的属性值value = element.get_attribute("value")4. 处理浏览器窗口和页面切换Selenium WebDriver提供了一些方法来处理浏览器窗口和页面切换。
Drive-Window使用指南
Drive Window使用指南Drive Window使用指南《数据监控》一、首先打开Drive Window工具二、选择ABB.SMP,单击OK,进入如下画面三、双击左上方的蓝色区域,向下移动滚动条,找到Parameters并双击四、单击01:ACTUAL SIGNALS,在右侧上方显示出许多参数五、单击所需要监控的参数,然后分别点击Add Monitored I ems;Activate/Deactivate Items or I tem Set;Lock/Unlock I ems三个按钮,一般监控输出频率、输出电流、输出力矩、输出功率、直流母线电压、模块温度六条曲线。
五、双击Parameters,只显示选中的参数六、设置历史缓冲区时间:双击History Buffer,在弹出对话框中填入所需时间,单位为秒,尽量设置长一些,一般设为20000,然后单击OK。
七、设置X轴长度,双击X Axis Length (s),一般设置为100即可。
八、设置Y轴最大值,双击Y Axis Maximum,一般设置为650,大于所监控数据中的最大值即可。
九、设置Y轴最小值,双击Y Axis Minimum,设置为0。
十、单击启动监控按钮Start or Continue Monitoring,即可对所选参数进行监控。
十一、监控过程中如果想查看过去的波形,可按下暂停键Pause Monitoring,查看结束,按下启动按钮会继续监控,暂停期间的数据不会丢失。
十二、监控结束:按下停止按钮Stop Monitoring。
十三、按下停止按钮后必须把以前的曲线删除后才能重新启动监控。
(重要曲线需要先保存)十四、保存曲线:单击File,找到Graph目录下的Save All并单击,在弹出对话框中选择存放位置和文件名,再点击保存即可。
《软件备份》一、Drive Window与电脑、ABB主板连接正常后,单击菜单栏的file,找到System Software-New-Backup Package并单击二、单击菜单栏的file,找到System Software子菜单Back All并单击此时,Drive Window自动开始备份,如下图所示:三、备份完成后,单击菜单栏的file,找到System Software子菜单SaveAs并单击四、在弹出对话框中选择保存位置和想要保存的文件名,点击保存即可。
