静音发电机组知识大全图文讲解参考模板
发电机组培训资料PPT课件演示教学
轴 支架 飞块 传动套筒 5. 连杆机构 6. 调速弹簧 7. 调速螺钉
感应元件：3，6 执行元件：4，5 操纵机构：7
调速原理：离心力和弹簧力的平衡
调速器的分类 (一)
机械调速器：感应元件为飞铁和弹簧机构，直接传动执行元件。 该类调速器常和喷油泵组合成一体，在小功率柴油机中用途广泛。
润滑系统– 油泵
燃油系统– 组成
燃油系统– 流向
燃油系统– 流向
电子执行器 - ACB275 系列
SPEED CONTROL UNIT PART # 873747 SERIAL # V8543
MADE FOR VOLVO BY GOVERNORS AMERICA CORP.
A
B
C
- 电液调速器：信号感测为电子式，执行机构为液压伺服器。 采用不同工作能力的伺服器，可满足不同功率柴 油机的 要求。
Volvo Penta 常用的调速器为机械调速器和全电子调速器
调速器的分类 (二)
单制式调速器: 调速弹簧预紧力固定不变, 当柴油机转速超过最高标定 转速时调速器才起作用. 又称恒速调速器.
AUX
- + BATTERY
IDLE
10V OUTPUT
SPEED
GAIN
STABILITY
DROOP
SPEED RAMPING
STARTING FUEL
C1 OFF LEADCIRCUIT ON
ON C2 SOFT COUPLING OFF
ESD5500 转速遥控
5 k
50 k
5 k
液压调速器：感应元件为飞铁和弹簧机构，液压伺服器将感应 元件的信号放大，再操纵喷油泵的调油齿杆。 该类调速器工作能力大，调节精度高，广泛用于大功率柴油机。
发电机组培训课件
汇报人： 2023-12-18
目录
• 发电机组基础知识 • 发电机组安装与调试 • 发电机组运行与维护 • 发电机组安全与环保要求 • 发电机组维修与保养知识 • 发电机组操作员培训课程设计
思路与方法
01
发电机组基础知识
发电机组定义与分类
发电机组定义
发电机组是一种将机械能转换为电能的设备，通常由发动机、发电机、控制系 统等部分组成。
发电机组分类
根据不同的分类标准，发电机组可分为多种类型，如按照能源类型可分为汽油 发电机组、柴油发电机组、燃气发电机组等；按照输出功率可分为小型发电机 组、中型发电机组、大型发电机组等。
发电机组工作原理
发动机工作原理
控制系统工作原理
发动机通过燃烧燃料将化学能转换为 热能，再通过膨胀将热能转换为机械 能。
控制系统是发电机组的重要组成部分 ，它负责控制发动机的启动、停止、 速度等，以确保发电机组在各种情况 下都能稳定运行。
发电机工作原理
发电机利用磁场和导线的相对运动产 生电流。当导线切割磁力线时，导线 中会产生感应电动势，从而产生电流 。
发电机组主要部件与功能
• 发动机：发动机是发电机组的核心部件，它负责提供机械能。发动机的性能参 数如功率、油耗、排放等都会影响发电机组的整体性能。
• 冷却系统：冷却系统是发电机组的重要组成部分，它负责将发动机产生的热量 及时散发出去，以防止发动机过热。冷却系统的性能参数如散热效率、冷却液 流量等都会影响发动机的性能和寿命。
02
发电机组安装与调试
安装前准备工作
ቤተ መጻሕፍቲ ባይዱ
确定安装位置和布局
根据发电机组型号和规格，确定合适的安装位置和布局，确保周 围环境安全、通风良好。

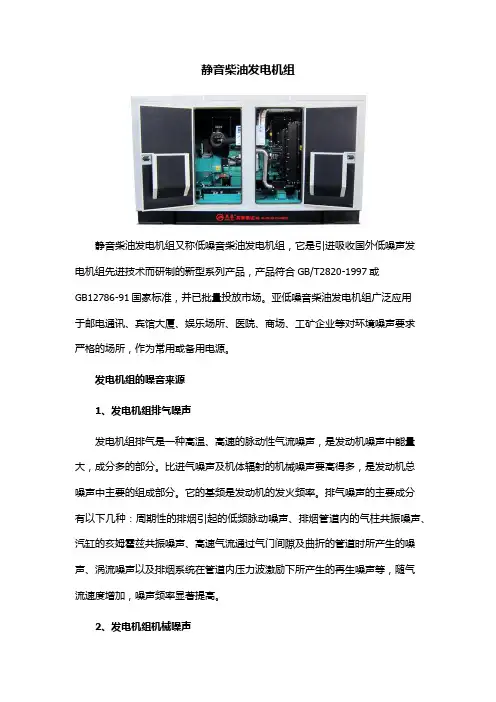

静音柴油发电机组
静音柴油发电机组静音柴油发电机组又称低噪音柴油发电机组，它是引进吸收国外低噪声发电机组先进技术而研制的新型系列产品，产品符合GB/T2820-1997或GB12786-91国家标准，并已批量投放市场。
亚低噪音柴油发电机组广泛应用于邮电通讯、宾馆大厦、娱乐场所、医院、商场、工矿企业等对环境噪声要求严格的场所，作为常用或备用电源。
发电机组的噪音来源1、发电机组排气噪声发电机组排气是一种高温、高速的脉动性气流噪声，是发动机噪声中能量大，成分多的部分。
比进气噪声及机体辐射的机械噪声要高得多，是发动机总噪声中主要的组成部分。
它的基频是发动机的发火频率。
排气噪声的主要成分有以下几种：周期性的排烟引起的低频脉动噪声、排烟管道内的气柱共振噪声、汽缸的亥姆霍兹共振噪声、高速气流通过气门间隙及曲折的管道时所产生的噪声、涡流噪声以及排烟系统在管道内压力波激励下所产生的再生噪声等，随气流速度增加，噪声频率显著提高。
2、发电机组机械噪声发电机组机械噪声主要是发动机各运动部件在运转过程中受气体压力和运动惯性力的周期变化所引起的震动或相互冲击而产生的，其中严重的有以下几种：活塞曲柄连杆机构的噪声、配气机构的噪声、传动齿轮的噪声、不平衡惯性力引起的机械震动及噪声。
柴油发电机组强烈的机械震动可通过地基远距离传播到室外各处，然后再通过地面的辐射形成噪声。
这种结构噪声传播远、衰减少，一旦形成很难隔绝。
3、发电机组燃烧噪声发电机组燃烧噪声是柴油在燃烧过程中产生的结构震动和噪声。
在汽缸内燃烧噪声声压级是很高的，但是，发动机结构中大多数零件的钢性较高，其自振频率多处于中高频区域，由于对声波传播频率响应不匹配，因为在低频段很高的汽缸压力级峰值不能顺利地传出，而中高频段的汽缸压力级则相对易于传出。
4、发电机组冷却风扇和排风噪声发电机组风扇噪声是由涡流噪声和旋转噪声组成的，旋转噪声由风扇的叶片切割空气流产生周期性扰动而引起；涡流噪声是气流在旋转的叶片截面上分离时产生的，由于气体的粘性引起的旋涡流，辐射一种非稳定的的流动噪声。

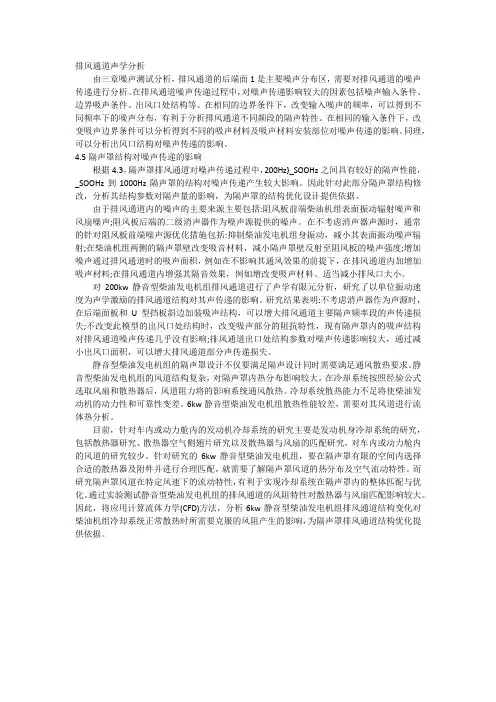

静音发电机排风解析
排风通道声学分析由三章噪声测试分析，排风通道的后端面1是主要噪声分布区，需要对排风通道的噪声传递进行分析。
在排风通道噪声传递过程中，对噪声传递影响较大的因素包括噪声输入条件、边界吸声条件、出风口处结构等。
在相同的边界条件下，改变输入噪声的频率，可以得到不同频率下的噪声分布，有利于分析排风通道不同频段的隔声特性。
在相同的输入条件下，改变吸声边界条件可以分析得到不同的吸声材料及吸声材料安装部位对噪声传递的影响。
同理，可以分析出风口结构对噪声传递的影响。
4.5隔声罩结构对噪声传递的影响根据4.3，隔声罩排风通道对噪声传递过程中，200Hz}_SOOHz之间具有较好的隔声性能，_SOOHz到1000Hz隔声罩的结构对噪声传递产生较大影响。
因此针对此部分隔声罩结构修改，分析其结构参数对隔声量的影响，为隔声罩的结构优化设计提供依据。
由于排风通道内的噪声的主要来源主要包括:阻风板前端柴油机组表面振动辐射噪声和风扇噪声;阻风板后端的二级消声器作为噪声源提供的噪声。
在不考虑消声器声源时，通常的针对阻风板前端噪声源优化措施包括:抑制柴油发电机组身振动，减小其表面振动噪声辐射;在柴油机组两侧的隔声罩壁改变吸音材料，减小隔声罩壁反射至阻风板的噪声强度;增加噪声通过排风通道时的吸声面积，例如在不影响其通风效果的前提下，在排风通道内加增加吸声材料;在排风通道内增强其隔音效果，例如增改变吸声材料、适当减小排风口大小。
对200kw静音型柴油发电机组排风通道进行了声学有限元分析，研究了以单位振动速度为声学激励的排风通道结构对其声传递的影响。
研究结果表明:不考虑消声器作为声源时，在后端面板和U型挡板斜边加装吸声结构，可以增大排风通道主要隔声频率段的声传递损失;不改变此模型的出风口处结构时，改变吸声部分的阻抗特性，现有隔声罩内的吸声结构对排风通道噪声传递几乎没有影响;排风通道出口处结构参数对噪声传递影响较大，通过减小出风口面积，可以增大排风通道部分声传递损失。
发电机结构知识讲解
发电机结构知识讲解发电机结构介绍1 发电机基本构成汽轮发电机主要由定子、转子、端盖和轴承等部件组成，具体的发电机结构见下图。
2 发电机冷却方式发电机的发热部件，主要是定子绕组、定子铁芯(磁滞与涡流损耗)和转子绕组。
必须采用高效的冷却措施，使这些部件所发出的热量散发除去，以使发电机各部分温度不超过允许值。
发电机采用水-氢-氢冷却方式，即发电机定子绕组及引线是水内冷，发电机的转子绕组是氢内冷，转子本体及定子铁芯是氢冷。
为此，发电机还设有定子水冷系统，发电机氢冷系统和为防止氢气从轴封漏出的密封油系统。
3 发电机定子发电机定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
1)机座与端盖机座是用钢板焊成的壳体结构，它的作用主要是支持和固定定子铁芯和定子绕组。
此外，机座可以防止氢气泄漏和承受住氢气的爆炸力。
在机壳和定子铁芯之间的空间是发电机通风(氢气)系统的一部分。
由于发电机定子采用径向通风，将机壳和铁芯背部之间的空间沿轴向分隔成若干段，每段形成一个环形小风室，各小风室相互交替分为进风区和出风区。
这些小室用管子相互连通，并能交替进行通风。
氢气交替地通过铁芯的外侧和内侧，再集中起来通过冷却器，从而有效地防止热应力和局部过热。
端盖是发电机密封的一个组成部分，结构如图所示。
为了安装、检修、拆装方便，端盖由水平分开的上下两半构成，并设有端盖轴承。
在端盖的合缝面上还设有密封沟，沟内充以密封胶以保证良好的气密。
轴瓦采用椭圆式水平中分面结构，轴瓦外园的球面形状保证了轴承有自调心的作用。
在转轴穿过端盖处的氢气密封是依靠油密封的油膜来保证。
密封瓦为铜合金制成，内圆与轴间有间隙，装在端盖内圆处的密封座内。
密封瓦分成四块，在径向和轴向均有卡紧弹簧箍紧，尽管密封瓦在径向可以随轴一起浮动，但在密封座上下均有销子可以防止它切向转动。
密封油经密封座和密封瓦的油腔流入瓦和轴之间的间隙沿径向形成油膜以防止氢气外泄。
在滑环端轴承及油密封设有对地绝缘以防止轴电流损伤转轴。

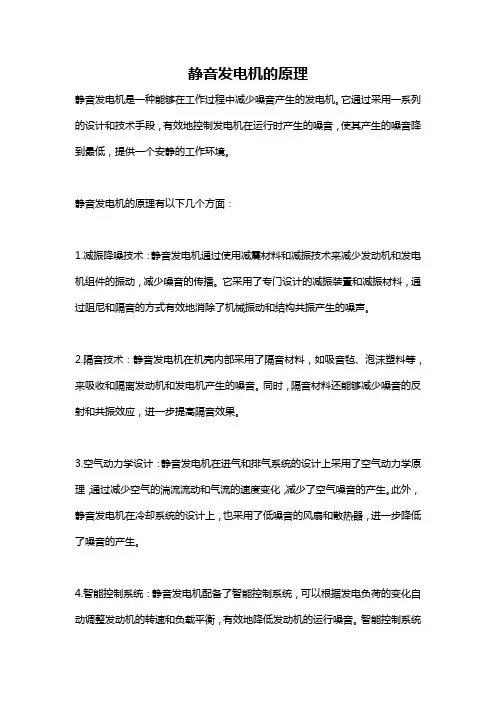

静音发电机的原理
静音发电机的原理静音发电机是一种能够在工作过程中减少噪音产生的发电机。
它通过采用一系列的设计和技术手段，有效地控制发电机在运行时产生的噪音，使其产生的噪音降到最低，提供一个安静的工作环境。
静音发电机的原理有以下几个方面：1.减振降噪技术：静音发电机通过使用减震材料和减振技术来减少发动机和发电机组件的振动，减少噪音的传播。
它采用了专门设计的减振装置和减振材料，通过阻尼和隔音的方式有效地消除了机械振动和结构共振产生的噪声。
2.隔音技术：静音发电机在机壳内部采用了隔音材料，如吸音毡、泡沫塑料等，来吸收和隔离发动机和发电机产生的噪音。
同时，隔音材料还能够减少噪音的反射和共振效应，进一步提高隔音效果。
3.空气动力学设计：静音发电机在进气和排气系统的设计上采用了空气动力学原理，通过减少空气的湍流流动和气流的速度变化，减少了空气噪音的产生。
此外，静音发电机在冷却系统的设计上，也采用了低噪音的风扇和散热器，进一步降低了噪音的产生。
4.智能控制系统：静音发电机配备了智能控制系统，可以根据发电负荷的变化自动调整发动机的转速和负载平衡，有效地降低发动机的运行噪音。
智能控制系统还可以监测和预测故障，及时进行保护和维修，提高发电机的可靠性和安全性。
除了上述原理外，静音发电机还采用了其他一些技术手段来降低噪音，如使用低噪音滤波器、静音消音器、低噪音发动机等。
这些技术手段的综合应用，使得静音发电机在发电过程中产生的噪音明显减少，可以满足特殊环境对噪音要求较高的需求。
总的来说，静音发电机通过减振降噪技术、隔音技术、空气动力学设计和智能控制系统等多种原理和技术手段的应用，实现了对发电机噪音的有效控制。
它不仅为用户提供了安静的工作环境，还可以保护用户的听力和身体健康。
因此，静音发电机在电力供应、紧急备用电源等领域得到了广泛的应用。
静音发电机的说明书
静音发电机的说明书使用指南：感谢您购买我们的静音发电机。
本说明书将为您提供关于发电机的详细信息、操作指南和注意事项。
在使用之前，请仔细阅读本说明书，并按照指导进行操作，以确保您的安全和设备的正常运行。
1. 产品概述静音发电机是一种专为减少噪音而设计的发电机。
它采用先进的隔音技术和降噪材料，有效降低了噪音水平，使其成为您的理想选项。
此外，该发电机具有以下特点：- 高效节能：采用高效能发电系统，提供稳定的电力输出，同时具备低能耗的特性。
- 环保节能：可使用环保燃料，降低对环境的影响，并减少燃料消耗。
- 可靠稳定：具备稳定的电压输出，可满足各种电器设备的需求，不会对设备造成损坏。
- 操作简便：用户友好的设计，简单易懂的控制面板，方便您快速上手使用。
2. 使用方法- 步骤一：放置发电机将发电机放置在通风良好的平坦地面上，并确保周围有足够的空间供发电机排放废气。
- 步骤二：添加燃料打开发电机的燃料仓口，按照使用手册的指导，添加适量的燃料。
请注意使用环保燃料，并遵守当地的环境保护法规。
- 步骤三：连接电器设备使用适当的电缆将发电机输出口与需要供电的电器设备连接，并确保插头连接牢固。
- 步骤四：启动发电机按下发电机的启动按钮，等待几秒钟，发电机即可启动。
在启动过程中，请确保您的手指和其他物体不接触旋转部件，以免发生安全事故。
- 步骤五：调整输出电压如需调整输出电压，请根据需要旋转电压调整旋钮，并确保设备仍然在稳定工作范围内。
3. 注意事项- 请勿在封闭或缺乏通风的地方使用发电机，以防止废气中毒或引起火灾。
- 切勿将发电机暴露在雨水中，以免发生电击或设备损坏。
- 使用合适的电缆并正确连接电器设备，确保电缆不会被压到或损坏。
- 定期检查发电机的燃料和润滑油，确保其处于良好的工作状态。
- 如果您发现发电机存在异常噪音、异味或其他异常情况，请立即停止使用，并联系我们的服务中心。
感谢您选择我们的静音发电机。
我们致力于为您提供高品质、高性能的产品，并为您的需求提供全方位的支持。
发电机知识培训
02 发电机操作和维 护
发电机操作流程
操作前检查
在操作发电机之前，应进行详细的检查，包括检查燃油、 冷却液、润滑油等是否充足，以及检查电缆、开关等电气 设备是否正常等。
运行监控
在发电机运行过程中，应密切关注发电机的运行状态，包 括发动机的温度、压力、转速等参数，以及输出电压和电 流是否稳定。
启动操作
随着环保意识的不断提高，发电机技术的发展趋 势也包括降低污染排放和提高环保性能。
3
智能化
随着人工智能和物联网技术的快速发展，发电机 技术的智能化发展趋势也越来越明显。
新技术在发电机领域的应用
新能源技术
随着新能源技术的不断发展，风能、太阳能等可再生能源技术在发 电机领域的应用也越来越广泛。
电力电子技术
操作前检查
使用发电机前，应进行详细的检 查，包括发电机主体、燃料、电 气系统等，确保没有异常情况。
操作规程遵守
严格按照发电机操作手册进行操 作，不要随意更改或省略步骤。
操作后维护
每次使用后，应对发电机进行维 护保养，包括清洁、检查、润滑
等。
发电机安全防护措施
防火措施
发电机应配备灭火器或其他灭火设备，并定期检查其使用状态。 同时，发电机房应安装烟雾报警器，并定期检查其灵敏度。
如发电机出现故障，应立即停止使用，并联系专 业人员进行排查和维修。
火灾处理
如发生火灾，应立即使用灭火器或其他灭火设备 进行灭火，并立即拨打火警电话。
05 发电机发展趋势 和新技术应用
发电机技术的发展趋势
1 2
高效化
随着能源资源的日益紧张，发电机技术的首要发 展趋势是提高效率，降低能源消耗。
环保化
隙等。
发动机过热
《发电机组培训》课件
发电机组的应用场景
03
工业领域的应用
电力供应：为工厂、企业等提供稳定的电 力供应
应急备用：在停电或故障时，作为应急备 用电源
工业生产：为工业生产提供动力，如冶金、 化工、机械制造等
建筑施工：为建筑施工提供临时电源，如 桥梁、隧道、道路等
农业灌溉：为农业灌溉提供动力，如抽水、 灌溉等
通信基站：为通信基站提供电力，保证通 信畅通
安全意识的培养和操作人员的资质要求
安全意识：了 解发电机组的 安全操作规程， 提高安全意识
操作人员资质 要求：具备相 关专业背景， 经过专业培训
和考核
操作人员职责： 负责发电机组 的日常维护和 操作，确保安
全运行
操作人员培训： 定期进行安全 操作培训，提 高操作技能和 应急处理能力
YOUR LOGO
YOUR LOGO
,
发电机组培训
汇报人：
汇报时间：20XX/01/01
目录
01.
添加标题
02.
发电机组概 述
03.
发电机组的 应用场景
04.
发电机组的 维护和保养
05.
发电机组的 发展趋势和 未来展望
06.
发电机组的 安全使用和 操作规范
单击添加章节标题内容
01
发电机组概述
02
发电机的定义和作用
发电机组振动过大：检查发电机组安装是否牢固，调整发电机组位 置
发电机组噪音过大：检查发电机组内部是否有异物，调整发电机组转 速
发电机组输出电压不稳定：检查发电机组内部电路是否正常，调整 发电机组输出电压
发电机组的保养注意事项
定期检查发电机组的油位、油质和油温， 确保油位正常、油质良好、油温适宜
发电机知识培训ppt
根据实际需要，通过调节发电机的负载来控制发动机的转速 和输出功率。
功率因数调整
根据电网需求，适当调整发电机的功率因数，以实现最佳效 率和节能效果。
发电机的维护和保养
日常保养
定期检查发电机外观及周围环境，保持清洁干燥，并检查电缆、插头等部件是否有破损或 松动。
定期保养
对发电机进行拆解检查，更换磨损部件，清洗空气滤清器和燃料滤清器，并加注润滑脂或 更换机油。
评估发电机在特定环境和工况条件下的性能表现。
特殊工况要求
针对特殊场合，如医院、银行等重要设施，还需考虑备用发电机组的自动切换和 故障排除等功能。
产品性能与可靠性
产品性能与质量
了解发电机的性能特点、品质保证和可靠性方面的信息。
使用寿命和维护需求
掌握发电机组的使用寿命、保养周期以及维护需求，以便制 定合理的维护计划。
定子绕组
定子绕组就是发电机的线圈，嵌在定子铁芯槽内，通过滑环 和电刷与外界电路连接。
滑环和电刷
滑环
滑环是发电机的滑环之一，其作用是将转子的电流引入或引出。
电刷
电刷是滑环上的接触元件，将电流从滑环上引入或引出。
机壳和端盖
机壳
机壳是发电机的外壳，用以保护和支撑发电机内部结构。
端盖
端盖是发电机的端部结构，用以支撑和保护转子、定子和滑环等部件。
2023
发电机知识培训ppt
目 录
• 发电机概述 • 发电机的组成与结构 • 发电机的运行和维护 • 发电机的故障分析与处理 • 发电机的选型与配置
01
发电机概述
定义与分类
定义
发电机是将机械能转换为电能的大型设备，由电磁感应原理 实现。
分类
发电机组基础知识介绍
调节器阀和 传感器
ECM
速度传感器 温度传感器 压力传感器
Cummins QS 燃油系统喷油器
Metering and injection
PT metering
Injection
Cummins QS 燃油系统喷油器
喷油结束和机械接触
接触 接触 接触
DDC/MTU 2000 燃油系统
燃油及正时的压力供应
低压供油 正时及油门执行器
正时
燃油
燃油控制模块
QSK60 HPI燃油系统相关参数
进气岐管温度 进气岐管压力
喷油器供油压力
燃油泵压力 燃油温度
进气岐管温度 进气岐管压力
喷油器供油压力
燃油泵压力 燃油温度
带载时的燃油系统相关参数 空载时的燃油系统相关参数
Cummins QS 燃油喷油器
排量：又叫工作容积，指活塞由一个止点到另一个止点的 扫过 的容积。多缸发动机排量为各缸工作容积的总和。 压缩比：气缸总容积与燃烧室容积之比。表示了活塞由下 止点到上止点时，缸内气体被压缩的程度。
发动机的五个主要的系 统：
燃油系统 进排气系统 冷却系统 润滑系统 起动、充电系统
燃油系统
燃油系统的目标
发动机及发电机原理
发动机的基本部件
发动机的基本部件有：缸体、缸头、气缸、曲轴、连杆、活塞、 凸轮轴、减振器、气门机构等。
发动机内部构造
曲柄连杆机构
曲柄连杆机构是发动 机实现工作循环，完 成能量转换的主要运 动零件。它由活塞连 杆组和曲轴飞轮组等 组成。在作功行程中， 活塞承受燃气压力在 气缸内作直线运动， 通过连杆转换成曲轴 的旋转运动，并从曲 轴对外输出动力。而 在进气、压缩和排气 行程中，飞轮释放能 量又把曲轴的旋转运 动转化成活塞的直线 运动。
发电机组的基本常识
发电机组的基本常识（一）发电机结构：1.充电机2.发动机电控器3.预润滑马达4.起动马达5.起动马达6.电阻器7.充电机断路器8.后冷却器温度传感器9.大气压力传感器10.曲轴箱压力传感器11.发动机电控器(ECM)断路器12.发动机冷却液温度传感器13. 已过滤机油压力传感器14. 未过滤机油压力传感器15.发动机正时\转速传感器16.燃油滤清器压力传感器(已过滤) 17.燃油滤清器压力传感器(未过滤)18.左排气温度传感器19.左涡轮增压进气压力传感器20.右排气温度传感器21.右涡轮增压进气压力传感器22.涡轮增压气输入压力传感器23.空气关断电磁阀(左,选配件)24.空气关断电磁阀(右,选配件) 25.喷油器电磁阀26.辅助起动电磁阀27.辅助起动电磁阀28.预润滑压力开关(选配件)（二）柴油机和汽油机的比较1、燃烧室：大部分柴油机燃烧室顶上有成形的燃烧室。
而汽油机的燃烧室一般是由缸头和活塞之间的空间构成的。
2、柴油机重量较大：因为它要承受较高的燃烧压力和温度。
3、压缩比：柴油机有较高的压缩比。
4、柴油机能做较大的功：柴油机通常可以在低转速转速下做较大的功。
柴油机经常运转在800转/分到2200转/分之间，扭矩大，功率大。
5、柴油燃烧效率高：对于一定的输出功率，柴油机通常比汽油机燃油利用率高，它只需要较少柴油便可输出额定功率。
（三）燃烧过程：柴油机：空气在燃烧室中压缩，直到温度和压力足够使柴油着火，然后在适当的时候柴油被喷射到高温高压的燃烧室中，发生燃烧。
汽油机：在燃烧室中，燃油和空气的混合气被压缩后，用火花塞点燃混合气。
在以上的两种发动机中，燃烧产生热能，它使密闭在燃烧室中的燃烧气体膨胀，推动活塞下行。
在活塞向下运动时，它推动发动机的其它部件对外作功。
发动机就使用这两种运动把燃烧产生的热能转换成实用的动力。
（四）发动机机构术语缸径（Bore）：气缸的内径，它以英寸或毫米表示。
缸径决定了能供燃烧的空气容积。
静音型发电机的说明书
静音型发电机的说明书欢迎使用我们的静音型发电机！本说明书将为您提供详细的关于本产品的介绍、使用和维护方法。
请认真阅读本手册，并按照手册指导正确使用和保养您的设备。
如有任何疑问，请随时联系我们的客服人员。
产品简介静音型发电机是一种环保节能、安全可靠的电力设备。
它利用内燃机发动机驱动交流发电机，通过特殊的隔音材料和技术处理，降低噪音和振动，从而实现静音发电。
本发电机适用于家庭、商业、休闲、野外作业等场合，可以为您提供稳定的电力供应。
使用方法1. 前使用本设备，请仔细阅读说明书，了解本机的使用和维护方法。
2. 安装本机时，请确保基础坚硬平整、支撑牢固，以免机器在工作时跳动或倾斜。
3. 接通电源前，需要检查电路和插头是否良好无损，同时检查负载是否稳定。
4. 打开消音罩，启动机器，此时发电机需要逐渐增加负荷，不得一下子过大，以免机器无法承受。
5. 在使用过程中，如遇到任何故障或异常情况，请立即停止使用并联系客服人员解决。
保养方法1. 定期进行机器的清洁和检查，如发现积尘积垢等，应及时清除和处理。
2. 油量应定期检查，如油量不足，应及时添加，并定期更换机油。
3. 机器在长期未使用时，应储存于干燥通风、温度适宜的环境下，并定期进行起动和养护。
4. 定期检查设备的各项工作参数，保证其处于正常状态。
注意事项1. 此设备应在安全可靠的环境下使用。
2. 不得进行任何非法改装或拆卸设备。
3. 不得将本机用于医疗器械等非法目的。
4. 本机仅限于家庭、商业和野外作业使用，不得用于危险环境或高温环境下。
5. 如遇到任何其他问题，请及时联系客服人员，切勿自行修理或维护。
感谢您使用我们的静音型发电机！我们希望此设备能够为您的生活和工作带来便利和效益。
如有任何疑问或建议，欢迎您随时与我们联系。
发电机知识培训发电机基础知识PPT发电机及其附属设备简介
重庆大唐国际彭水水电开发有限公司 黎均平
目录
➢ 第一部分 发电机基本知识 发电机工作原理 发电机的分类 水轮发电机型号 ➢ 第二部分 水电厂发电机介绍 水轮发电机结构及其作用 辅助装置
第一部分 发电机基本常识
发电机工作原理
三相同步发电机由原动机拖动直流励磁的同步发电机转子，以 转速n(rpm)旋转，根据电磁应原理，三相定子绕阻便感应交流 电势。定子绕阻若接入用电负载，电机就有交流电能输出。
• 推力瓦由头部为球面的抗重螺栓支承，抗重螺栓垂直拧入 装有螺纹套筒的轴承座上。调整抗重螺栓的高度，可使瓦 块保持在同一水平面上，使瓦块受力均匀。
– 推力瓦
• 推力瓦是推力轴承中的关键部件，它是整个机组转动部分 和固定部分的摩擦面，并且承受整个机组转动部分的重量 和轴向水推力。
• 推力瓦一般做成扇形块，中小型水轮发电机推力轴承的推 力瓦数多为6块～8块。
• 彭水电厂发电机上端轴外径为 1370mm，轴向长约 2475mm。由锻钢制成。下端轴外径为 2100mm，轴向 长7510mm。由锻钢制成。上端轴上端与水轮机补气装置 连接，下端与转子支架中心体上端法兰连接。下端轴上端 与转子支架中心体下法兰连接，下端与水轮机主轴连接。
• 发电机机架
机架是立轴水轮发电机安置推力轴承、导轴承、制动器及 水轮机受油器的支撑部件，是水轮发电机较为重要的结构 件。 机架由中心体和支臂组成，一般采用钢板焊接结构，中心 体为圆盘形式，支臂大多为工字梁形式。 机架按其所处的位置分为上、下机架，按承载性质分为负 荷机架和非负荷机架 。
水轮发电机立式卧式水轮发电机型号磁极个数型号额定功率mw定子铁芯外径sf立式空冷水轮发电机sfs立式水冷水轮发电机sfw卧式水轮发电机sfg贯流式水轮发电机彭水电厂发电机主要参数型式立轴半伞式空冷三相流同步发电机型号sf3507015880额定功率350mw额定电压18kv额定电流12474额定频率50hz额定转速857min水轮发电机结构及其作用水轮发电机一般由定子转子轴承机架以及制动系统冷却系统组成
静音发电机原理
静音发电机原理
静音发电机利用了隔音材料和智能控制技术来降低发电机的噪音。
其工作原理可以归纳为以下几个方面：
1. 发动机隔音：通过在发电机周围安装隔音材料，如隔音罩和隔音垫，减少发动机排出的噪音传播到周围环境的可能性。
隔音材料可以有效吸收振动和噪音，从而降低发动机的噪声。
2. 排气消声：在发电机的排气管道中加装消声装置，如消声器或消声波纹管，用于减少排气过程中产生的噪音。
消声装置通过引导和分散排气气流的方式，降低了排气噪音的强度。
3. 智能控制技术：静音发电机还采用了智能控制技术，如电子控制系统和音频传感器。
电子控制系统可以监测发电机的运行状态，并根据需要进行调节，以在发电机的整个运行过程中保持合适的噪音水平。
音频传感器用于实时监测发电机的噪音输出，并根据噪音信号的强度进行反馈控制。
通过以上的技术手段，静音发电机实现了在发电的同时最大限度地降低噪音水平的目标。
这使得静音发电机在需要低噪音环境的场所，如住宅区、商业区或娱乐场所等得到了广泛的应用。
同时，静音发电机也为用户提供了更加舒适和安静的使用体验。
静音型柴油发电机组
宁波日兴动力科技有限公司 宁波重康船舶设备有限公司产品描述：静音柴油发电机组是引进国外低噪音发电机和发动机技术而精心设计的；设计理念先进，品种齐全。
产品除具备系列柴油发电机组各项功能外，还具备以下特点：机组噪音低，总体机构紧凑，占用空间小；箱体全部为可拆卸式结构，箱体采用钢板拼接而成，表面涂有高性能防锈漆，同时具备降噪和防雨功能；箱体内部采用多层屏障阻抗错配式消声结构、内置式大型阻抗式消音器。
箱体结构设计合理。
产品技术参数：◆适用于20-500KW的发电机组◆噪音标准符合ISO3744。
◆内饰采用专用消音材料，内置式消音器使结构紧凑。
良好的通风和防辐射结构。
◆特别处理的箱体，完全适应全天候使用的要求。
◆箱体的合理位置设置观察窗，方便观察和操作。
◆特别设置的减震器，使机组运行安静和平稳。
◆大容量的基座油箱省却了安装和连接的过程服务承诺：我公司销售的所有型号的发电机组可免人工，免材料。
保用期一年或2000小时。
保用期内机组如发生故障，所有的修理费，零配件由我公司承担。
公司将以满足用户的需求为宗旨，长期为用户提供纯正的备品备件、技术咨询，机组改造及人员的培训。
接到用户反馈的质量问题后，在24小时内作出答复或派出售后服务人员，尽快到达现场，做到用户不满意服务不停止。
服务体系：一、售前服务专业工程师为用户提供售前的技术咨询和规划配套指导，解答用户在使用过程中遇到的疑难问题和提供相关的技术指导；对于备用电力的建站方式选择，机组容量的选定，配电设备，投建标准等，我们会选派具备多年从业经验的工程技术人员进行实地考察，给予客户清晰明确的建议与指导，并开列具备契约书性质的可行性方案、费用明细、验收标准等，力图让用户买的放心，用得省心。
二、售中服务我公司保证机组交付使用后每两个月巡回用户一次，考查机组使用情况，评估机组品质提出使用保养建议。
集成的客户处理系统，通过强大的数据库支持和自动生成报告来精确地进行产品跟踪，提供最佳售后服务网点和的灵活的配送机制。
车载静音柴油发电机的那些原理
车载静音柴油发电机的那些原理
静音柴油发电机机组具有起动性能优良、电压稳定、低排放、低噪音，运行可靠、维护方便等优点。
移动应急柴油发电机组，移动柴油发电机。
静音柴油发电机原理：
柴油机曲轴旋转便带动发电机转动发电，发电机有直流发电机和交流发电机。
直流发电机主要由发电机壳、磁极铁芯、磁场线圈、电枢和炭刷等组成。
工作发电原理：
当柴油机带动发电机电枢旋转时，由于发电机的磁极铁芯存在剩磁，所以电枢线圈便在磁场中切割磁力线，根据电磁感应原理，由磁感应产生电流并经炭刷输出电流。
交流发电机主要由磁性材料制造多个南北极交替排列的永磁铁（称为转子）和硅铸铁制造并绕有多组串联线圈的电枢线圈（称为定子）组成。
消声器一般是用薄钢板冲压焊接而成。
它的工作原理是降低排气的压力波动和消耗废气流的能量
一般采用以下几种方法:
①多次改变气流方向；
②使气流多次通过收缩和扩大相结合的流通断面；
③将气流分割为很多小的支流并沿不平滑的表面流动；
④降低气流温度
基本型柴油机的消声器，它是多腔膨胀共振型（在膨胀筒圆周充有吸声的超细玻璃纤维），在标定工况下可使噪声下降约为30dB（A）。
标签:
柴油发电机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静音发电机组知识大全图文讲解
目录
⏹静音发电机组特点
⏹静音发电机组详细参数
⏹静音发电机组工作原理
⏹静音发电机组操作方法
⏹静音发电机组四冲程燃烧过程
⏹静音发电机组噪音源及处理方法
一、静音发电机组特点
静音发电机组是引进国外低噪音发电机和发动机技术而精心设计的；静音发电机组设计理念先进，品种齐全。
静音发电机组除具备系列柴油发电机组，柴油发电机组各项功能外，还具备以下特点：
1、机组噪音低，总体机构紧凑，占用空间小；
2、箱体全部为可拆卸式结构，箱体采用钢板拼接而成，表面涂有高性能防锈漆，同时具备降噪和防雨功能；
3、箱体内部采用多层屏障阻抗错配式消声结构、内置
式大型阻抗式消音器。
箱体结构设计合理，箱体内部设有大
容量油箱，左右同时设有两扇检修门，以便机组故障检修；
4、同时在箱体上开有观察窗和机组紧急停机故障按钮，以便观察机组的运行情况及在机组出现紧急情况时以较快的速度停机避免机组受到损坏
静音发电机具有的特点：
1、减振设施，柴油机和发电机与桥架之间采用高性能减震器，减少震动产生的噪音。
2、隔声罩，采用四至五层的吸音材料的隔声罩，技术成熟，吸音隔音，效果明显。
3、进风消声体，三层吸音材料的迷宫式进风消声体，既保证新鲜空气的足够进入，又有效地密闭
了噪声外扬。
4、排风消声体，三层吸音材料的迷宫式排风消声体，既保证排风的通畅，又有效地密闭了噪声传
播扩散。
5、排气消声器，阻抗复合型消声器的采用，大大降低了废气排放出时的噪音，排放能够符合国家
标准。
6、电力电缆连接采用固定式接线盒结构，直接在箱体外连接。
二、静音发电机组详细参数
整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成
1. 发动机（ENGINE）
2. 发电机（ALTERNATOR/ GENERATOR）
3. 控制系统（CONTROL PANEL/ CONTROL SYSTEM）
4. 启动马达 START MOTOR
5. 启动电池 START BATTERY （电池接于马达上面）
发动机与发电机连接方式：
1、柔性连接（用连轴器将两部分连接）
2、钢性连接，有高强度螺栓将发电机钢性连接片与发动机飞轮盘连接，接好之后放在公共底架上，之后再配上各种起保护作用的传感器（机油探头，水温探头，油压探头等），由控制系统来显示各种传
感器的工作状态。
控制系统通过电缆与发电机和传感器连接以显示数据
三、静音发电机组工作原理
柴油机驱动发电机运转，将柴油的能量转化为电能。
在柴油机汽缸内，经过空气滤清器过滤后的
洁净空气与喷油嘴喷射出的高压雾化柴油充分混
合，在活塞上行的挤压下，体积缩小，温度迅速
升高，达到柴油的燃点。
柴油被点燃，混合气体
剧烈燃烧，体积迅速膨胀，推动活塞下行，称为
‘作功’。
各汽缸按一定顺序依次作功，作用在活
塞上的推力经过连杆变成了推动曲轴转动的力量，
从而带动曲轴旋转。
将无刷同步交流发电机与柴油机曲轴同轴安装，
就可以利用柴油机的旋转带动发电机的转子，利
用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
这里只描述发电机组基本的工作原理。
要想得到可使用的、稳定的电力输出，还需要一系列的柴
油机和发电机控制、保护器件和回路。
若连续运行超过12h，其输出功率将低于额定功率约90%柴油发电机的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。
活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。
当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。
活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。
活塞将要到达顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。
四、静音发电机组操作方法
柴油发电机组说明：手动操作
1、手动启动柴油发电机组前应检查燃油、机油、冷却水是否适量。
不足的应及时补充。
机组应无漏油、漏水的现象。
2、应将柴油发电机组自动控制器的自动控制按钮拨至中间位置。
3、打开启动电路的钥匙，向右继续扭动钥匙使柴油机启动，启动成功后，将钥匙回拨到充电位置。
4、柴油发电机组停机后，应将钥匙及时拨回中间位置
柴油发电机组说明：自动操作
1、在市电正常情况下，将自动控制器的自动控制按钮向上拨至“自动”位置。
此时禁止手动启动柴油机。
当市电停电后，柴油发电机组能自动启动，并经ATS开关自动向电网供电。
2、在柴油发电机组自动启动运行后，应及时将钥匙开关拨至充电位置。
3、市电来电后，机组能自动停机。
停机后应将钥匙开关拨至中间位置，防止电瓶倒电，影响下次使用
柴油发电机组说明：维护、保养
1、柴油发电机组在运行60小时后需更换机油、清洗柴滤、空滤。
2、应经常检查电瓶的电解液，不足时应及时补充。
3、应经常检查皮带松紧情况，调节张紧机构，保持张紧状态。
4、寒冷季节应打开水加热和油加热开关，使机组保持一定温度，确保柴油发电机组能正常使用
五、静音发电机组四冲程燃烧过程
燃烧过程：
1．燃烧准备阶段（滞燃期）
从燃油喷入到着火开始这一时期为燃烧准备阶段。
在这一阶段，燃油需加热、蒸发、扩散并与气流混合等物理准备过程，以及分解、氧化等化学准备过程。
2．速燃阶段
从着火开始到气缸内出现高压力时止的这一阶段。
当少量柴油着火以后，可燃混合气的数量继续增加火焰迅速传播，燃烧速度加快，放热速率高。
气缸内的压力和温度急剧升高。
但压力升高过快时，会使曲柄连杆机构受到很大的冲击载荷，并伴随有尖锐的敲击声，柴油机工作粗爆，这种情况应予以限制。
为使柴油机工作平稳，大压力增长率不应超过292kPa～588kPa／1°（曲轴转角）
3．主燃阶段（缓燃期）
从爆发压力出现点到高燃烧温度出现点之间的阶段为主燃阶段。
本阶段的特点是喷油已经结束，大部分的燃油在此期间燃烧，放出总热量的约80％左右，燃气温度上升到高点。
但由于活塞的下移，气缸容积增大，所以气缸内的压力变化不大。
供油在这一阶段结束。
4. 过后燃烧阶段
从高燃烧温度点到燃烧结束止的阶段。
在这一阶段，氧气已大量消耗，后期喷入的燃油就没有足够的氧气与之混合进行燃烧，加之活塞的进一步下移，气缸内压力和温度有较大的下降，使燃烧条件更加恶化，以致燃油燃烧不完全，出现排气冒黑烟现象，使有关零部件热负荷增加，影响柴油机经济性和使用寿命，所以应尽量减少后燃期的燃烧
六、静音发电机组噪音源及处理方法
发电机噪声包括定子和转子之间的磁场脉动引起的电磁噪声，以及滚动轴承旋转所产生的机械噪声
噪声治理办法
确保柴油发电机组通风条件即不降低输出功率的前提下，采用高效吸音材料和降噪消声装置对进、排风通道和排气系统进行降噪处理，使之噪声排放达到国家标准85db。
⒈降低排气噪声。
排气噪声是机组最主要的噪声源，其特点是噪声级高，排气速度快，治理难度大。
采用特制的阻抗型复合式的消声器，一般可使排气噪声降低40-60db。
⒉降低轴流风机噪声。
降低发电机组冷却风机噪
声时，必须考虑两个问题，
一是排气通道所允许的压
力损失。
二是要求的消声量。
针对上述两点，可选用阻性
片式消声器
进风口应与发电机组、
排风口设置在同一直线上。
进风口应配以阻性片式消
声器，由于进风口压力损失
亦在容许范围之内，可以使
机房内进出风量自然达到
平衡，通风散热效果明显。
室内空气的交流，机房的良好隔声，会使闭式水冷发电机组停机时机房内的空气得不到对流，房内的高温亦不能及时降下来，可采用低噪声轴流风机，再配上阻性片式消声器。
山东华全为您提供。
