二冲程发动机原理是指内燃机在两个活塞作功的循环中只进行两个冲程（吸气和工作冲程）的内燃机。
相比四冲程发动机，二冲程发动机在相同大小的缸径下可以达到更高的功率输出。
其原理如下：
1. 吸气冲程：活塞从上止点向下止点运动，供油泵开始工作，将混合气（燃料和空气的混合物）经进气道注入缸内。
此时，排气门处于关闭状态，活塞在下止点时将缸内废气排出。
2. 压缩冲程：活塞从下止点向上止点运动，将混合气压缩，使其压力和温度升高。
排气门仍处于关闭状态，确保混合气不会逃逸。
3. 燃烧冲程：在活塞上止点附近，点火塞引燃混合气，产生爆炸，驱动活塞向下运动，释放能量。
同时，活塞向下运动时，曲轴上的连杆将转动动力到曲轴轴端的输出轴上。
4. 排气冲程：当活塞再次到达下止点时，排气门打开，废气从排气管排出。
同时，供油泵开始喷油，以备下一个循环时的吸气冲程使用。
总结起来，二冲程发动机通过两个冲程（吸气和工作冲程）完成一个工作循环，相比四冲程发动机减少了一个冲程，使得汽车在相同体积条件下能够输出更大功率。
但二冲程发动机也存在一些问题，如污染物排放多和燃油消耗大等。
随着环保要求的提高，四冲程发动机逐渐成为主流。
二冲程引擎的工作原理pptx
企业未来的路
制造商们一直在努力使四冲程引擎小型化 和轻便化，您能够看到研究产品通过各种 新式的水上和草坪护理类产品面世。
二冲程引擎的结构
二冲程引擎的பைடு நூலகம்作原理
二冲程引擎原理分解
• • • • 从火花塞点火开始 汽缸中的燃料和空气被压缩 随后火花塞点火点燃混合物 产生的爆炸驱动活塞向下运动
• 而在活塞向下运动时，它压缩位于曲轴箱中的 燃料空气混合物。 • 当活塞到达这一行程的底部时，排汽口被打开。 汽缸中的压力将大部分废汽排出汽缸
二冲程引擎的优势
与四冲程引擎相比有三个重要的优势： 1：二冲程引擎没有阀门，因此可以简化它们的构造并降低它们的 重量。 2：二冲程引擎每次回转都点火一次，而四冲程引擎每隔一次回转 才点火一次。这大大提升了二冲程引擎的功率。 3：二冲程引擎能够在任何定位下工作，这对链锯之类的设备非常 重要。而标准的四冲程引擎如果不是竖立放置就可能会出现油 的传输问题，而要解决这个问题则会增加引擎的复杂度。 这些优势使二冲程引擎更轻便、简单而且制造起来成本更 低。二冲程引擎同时还有利用同样的空间提供两倍功率的潜力， 因为它每次回转有两倍的冲程数。较轻的重量和两倍的功率赋 予了二冲程引擎与很多四冲程引擎设计相比更大的功率重量比.
二冲程引擎的工作原理
引擎工业运用分类
1：今天道路上行驶的几乎所有汽车和卡车中的两类发动 机。汽油和柴油汽车发动机都被归类为四冲程往复式内 燃机。 2：还有第三类发动机，被称为二冲程引擎，通常用于低 功率设备。一些可能拥有二冲程发动机的设备包括： • 草坪和园艺设备（链锯、抛草机、修剪器） • 越野摩托 • 机动脚踏车 • 摩托艇 • 小型舷外发动机 • 无线电遥控模型飞机
压缩冲程 对比
曲柄轴的动量开始驱动活塞往回朝火花 塞动，进入压缩冲程
二冲程发动机工作过程
二冲程发动机工作过程

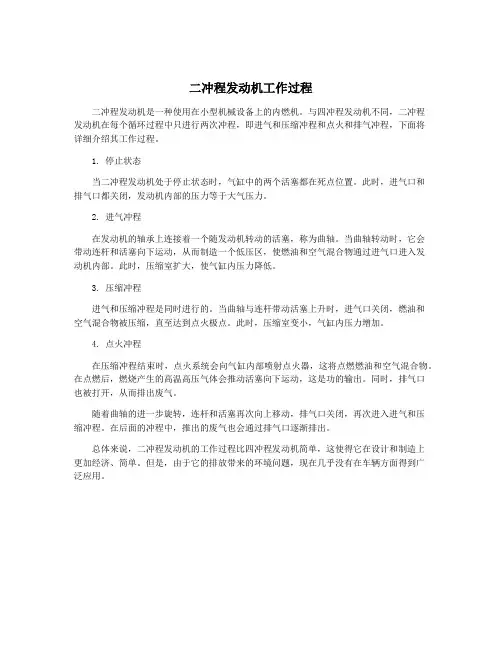

二冲程发动机是一种使用在小型机械设备上的内燃机。
与四冲程发动机不同，二冲程
发动机在每个循环过程中只进行两次冲程，即进气和压缩冲程和点火和排气冲程，下面将
详细介绍其工作过程。
1. 停止状态
当二冲程发动机处于停止状态时，气缸中的两个活塞都在死点位置。
此时，进气口和
排气口都关闭，发动机内部的压力等于大气压力。
2. 进气冲程
在发动机的轴承上连接着一个随发动机转动的活塞，称为曲轴。
当曲轴转动时，它会
带动连杆和活塞向下运动，从而制造一个低压区，使燃油和空气混合物通过进气口进入发
动机内部。
此时，压缩室扩大，使气缸内压力降低。
3. 压缩冲程
进气和压缩冲程是同时进行的。
当曲轴与连杆带动活塞上升时，进气口关闭，燃油和
空气混合物被压缩，直至达到点火极点。
此时，压缩室变小，气缸内压力增加。
4. 点火冲程
在压缩冲程结束时，点火系统会向气缸内部喷射点火器，这将点燃燃油和空气混合物。
在点燃后，燃烧产生的高温高压气体会推动活塞向下运动，这是功的输出。
同时，排气口
也被打开，从而排出废气。
随着曲轴的进一步旋转，连杆和活塞再次向上移动，排气口关闭，再次进入进气和压
缩冲程。
在后面的冲程中，推出的废气也会通过排气口逐渐排出。
总体来说，二冲程发动机的工作过程比四冲程发动机简单，这使得它在设计和制造上
更加经济、简单。
但是，由于它的排放带来的环境问题，现在几乎没有在车辆方面得到广
泛应用。
两冲程增压发动机构造
两冲程增压发动机构造引言：随着汽车工业的发展，汽车发动机也在不断进行创新和改进。
其中，两冲程增压发动机是一种高效、高性能的发动机类型。
本文将介绍两冲程增压发动机的构造和工作原理，以及它的优缺点。
一、两冲程发动机的基本构造两冲程发动机是指在每两个冲程中完成一个工作循环的发动机。
与传统的四冲程发动机相比，它在相同排量下具有更高的功率输出。
而增压技术则是在进气过程中增加气缸内的气体密度，提高燃烧效率和动力输出。
1. 活塞和气缸：两冲程发动机中的活塞和气缸构造与四冲程发动机类似，但由于每两个冲程完成一个工作循环，所以每个气缸只有一个曲轴转动的上行冲程和一个下行冲程。
2. 气门和进气系统：两冲程发动机的进气系统通常采用增压器来提高进气压力和气体密度。
增压器可以通过压气机或涡轮增压器实现。
增压器将压缩空气送入气缸，提高燃烧效率和动力输出。
3. 燃油系统：两冲程发动机的燃油系统与传统发动机相似，包括燃油喷射器、喷油泵和燃油供应系统。
燃油喷射器将燃油喷射到进气道或气缸中，实现燃烧过程。
4. 曲轴和连杆：两冲程发动机的曲轴和连杆系统与传统发动机相似，负责将活塞的上下运动转化为曲轴的旋转运动。
曲轴通过连杆将动力传递给传动系统。
二、两冲程增压发动机的工作原理两冲程增压发动机的工作原理可以简单概括为进气、压缩、燃烧和排气四个过程。
1. 进气过程：进气过程是指增压器将空气压缩后送入气缸。
增压器通过压气机或涡轮增压器实现，将大量的空气送入气缸，提高气体密度。
2. 压缩过程：压缩过程是指活塞在上行冲程中将进气气体压缩。
由于进气气体的密度增加，压缩比也相应增加，提高了燃烧效率和动力输出。
3. 燃烧过程：燃烧过程是指燃油喷射器将燃油喷射到气缸中，与压缩空气混合并点燃。
燃烧产生的高温高压气体推动活塞向下运动，传递动力给曲轴。
4. 排气过程：排气过程是指活塞在下行冲程中将燃烧产生的废气排出气缸。
废气通过排气门排出，为下一次工作循环做准备。
摩托车发动机原理 第三章 二冲程发动机的换气过程
二冲程发动机换气过程的描述（二）
一、二冲程发动机的换气过程
二冲程发动机进气、压缩、燃烧、膨胀和排气过程是用两 个活塞行程来完成的，其换气过程的工作顺序是：在膨胀行程 的末期，活塞下行，首先打开排气口，开始排气，而后扫气口 开启，具有一定压力的新鲜充量由扫气口流入气缸，并强迫废 气由排气口流出，进行充量更换，然后，活塞到达下止点后又 上行，依次将扫气口和排气口关闭，换气过程结束。新鲜充量 由扫气泵提供，扫气泵的作用是对新鲜充量进行压缩，使其压 力提高后，再进入气缸。
2．过后排气[对应时面图MDGM]
从扫气口关(SC点)到排气口关(EC点)称作过后排气。，它是 靠活塞上行强制把充量排出。这时由于气缸进气已结束，气 缸中大量的新气也随废气一起被排出，使燃料流失，油耗率 增加，同时使HC排放增加，使二冲程发动机的排放指标HC远
远高于四冲程发动机。因此，这一段愈少愈好。
增加曲轴箱的压缩比受结 构的限制不可能太大，一般 εk=1.25～1.4之间。
3．转阀进气方式对β的影响
图3—1 6是在日本山叶G—1型摩托车发动机上，利用拖动法测得的不
同进气相位角，不同转速下，转阀进气的给气比β的变化曲线。
4．簧片阀进气方式
图3-17是簧片阀进气的发动机剖面图及簧片阀另件图。这 种进气方式由于开启角大，关闭角小，可防止低速进气反喷， 低速给气比较活塞阀进气方式高。高速区，由于簧片阀的流 通阻力损失大，其β比前两种进气方式低，另外。曲轴箱上的
在下止点后活塞上行，扫气期间 气缸压力增加，从而产生气缸向曲轴 箱倒流，pk增加，故 β下降。
曲线(b)表示对该转速下，气口尺 寸适中。在IC点pk高，SC点pk低β最大。
曲线(c)表示气口尺寸过小。在IC 因尺寸过小阻力大，pk上升慢，直到IC 时pk还很低。在扫气期间，其压力下降 也慢，直到扫气口关闭(SC)时，压力pk 还很高，故给气比β也较小。

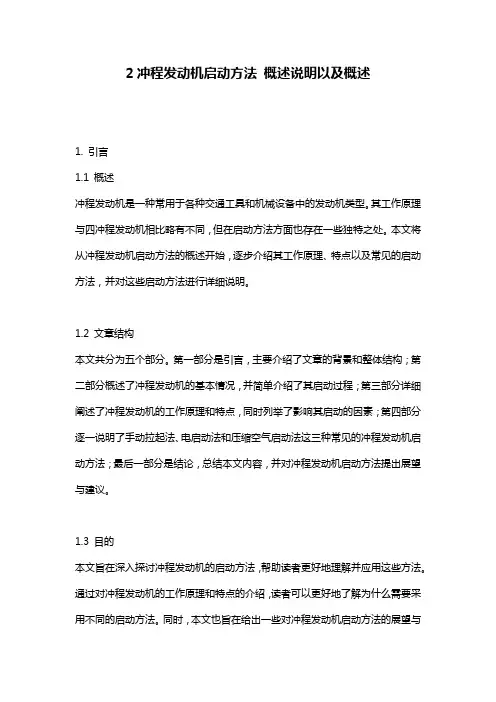

2冲程发动机启动方法_概述说明以及概述
2冲程发动机启动方法概述说明以及概述1. 引言1.1 概述冲程发动机是一种常用于各种交通工具和机械设备中的发动机类型。
其工作原理与四冲程发动机相比略有不同，但在启动方法方面也存在一些独特之处。
本文将从冲程发动机启动方法的概述开始，逐步介绍其工作原理、特点以及常见的启动方法，并对这些启动方法进行详细说明。
1.2 文章结构本文共分为五个部分。
第一部分是引言，主要介绍了文章的背景和整体结构；第二部分概述了冲程发动机的基本情况，并简单介绍了其启动过程；第三部分详细阐述了冲程发动机的工作原理和特点，同时列举了影响其启动的因素；第四部分逐一说明了手动拉起法、电启动法和压缩空气启动法这三种常见的冲程发动机启动方法；最后一部分是结论，总结本文内容，并对冲程发动机启动方法提出展望与建议。
1.3 目的本文旨在深入探讨冲程发动机的启动方法，帮助读者更好地理解并应用这些方法。
通过对冲程发动机的工作原理和特点的介绍，读者可以更好地了解为什么需要采用不同的启动方法。
同时，本文也旨在给出一些对冲程发动机启动方法的展望与建议，帮助相关领域的研究人员和工程师在实际应用中做出更合理的选择。
2. 冲程发动机启动方法概述2.1 冲程发动机简介冲程发动机是一种内燃机，通过活塞在汽缸中上下运动，将燃料与空气进行混合并与火花点燃从而产生能量。
它使用往复式循环过程，包括吸入、压缩、爆发和排放四个冲程。
2.2 启动过程概述冲程发动机在启动之前需要充分准备。
启动过程包括供油、供电等一系列操作，以确保引擎可以正常工作。
首先，启动器提供起始转矩来帮助活塞开始运转。
然后，燃料系统向汽缸提供燃料，并形成可燃混合物。
接着，点火系统在适当的时刻产生火花点燃混合物，引起爆炸反应。
最终，爆炸产生的推力使得活塞向下运动，并从排放门排出废气。
2.3 常见的启动方法为了完成冲程发动机的启动过程，有几种常见的启动方法：2.3.1 手动拉起法：这种方式适用于小型冲程发动机或紧急情况下。
二冲程发动机的工作原理
二冲程发动机的工作原理一、引言二冲程发动机是一种传统的内燃机，它在工作过程中只需要两个行程就能完成吸气、压缩、爆发和排气等四个过程，因此具有结构简单、重量轻、功率大等优点。
本文将从发动机的工作原理入手，详细介绍二冲程发动机的工作原理。
二、二冲程发动机的组成部分1. 活塞2. 曲轴3. 连杆4. 缸体和缸盖5. 气门和气门驱动机构6. 燃油喷射系统三、工作原理1. 吸气过程当曲轴转动时，活塞向下运动，形成一个低压区域。
此时，汽油混合气通过进气道进入缸内，并被压缩到活塞上方。
2. 压缩过程当活塞向上运动时，汽油混合气被压缩到高压状态。
同时，在这个过程中，空气也被压缩到活塞下方。
3. 爆发过程当汽油混合气被压缩到一定状态时，火花塞产生火花点燃汽油混合气，从而产生爆发力，推动活塞向下运动。
4. 排气过程当活塞向下运动时，废气被排出缸体并通过排气管排出。
四、二冲程发动机的优缺点1. 优点(1) 结构简单：由于只需要两个行程就能完成吸气、压缩、爆发和排气等四个过程，所以结构相对简单。
(2) 重量轻：二冲程发动机只有两个行程，因此相对于四冲程发动机来说，重量更轻。
(3) 功率大：由于每个缸在每转一圈时都会进行一次爆发过程，因此功率比较大。
2. 缺点(1) 污染严重：由于燃油和空气混合后直接进入缸内燃烧，所以废气中含有大量的未完全燃烧的有害物质。
(2) 能源利用率低：由于没有利用废气中的能量进行工作，因此能源利用率比较低。
五、结论二冲程发动机是一种传统的内燃机。
它在工作过程中只需要两个行程就能完成吸气、压缩、爆发和排气等四个过程，因此具有结构简单、重量轻、功率大等优点。
但是，由于燃油和空气混合后直接进入缸内燃烧，所以废气中含有大量的未完全燃烧的有害物质，并且没有利用废气中的能量进行工作，因此能源利用率比较低。
二冲程发动机的工作原理
二冲程发动机的工作原理
二冲程发动机的工作原理如下：
1. 进气冲程：活塞从死点下行死点开始，同时进气门打开，空气-燃油混合物进入缸内。
活塞下行一定距离后，进气门关闭，进气冲程结束。
2. 压缩冲程：活塞从下行死点开始逆行，在缸壁的帮助下将进入缸内的空气-燃油混合物压缩，使其压力和温度升高。
3. 动力冲程：在活塞从下行死点逆行的过程中，当活塞越过曲柄轴中部的位置时，点火系统点火，点燃压缩过的混合物。
燃烧产生的高温高压气体推动活塞向上运动，同时曲柄轴转动，通过连杆传递动力给车辆。
4. 排气冲程：在活塞上升过程中，排气门打开，燃烧产生的废气从缸内排出。
活塞到达上行死点后，排气门关闭，完成了一次工作循环。
需要注意的是，二冲程发动机的压缩冲程和动力冲程是连在一起的，即在同一次活塞运动中完成。
此外，二冲程发动机没有独立的润滑系统，通常需要将润滑油直接混入燃油中，以实现对活塞和缸体的润滑。
二冲程发动机简介
⼆冲程发动机简介什么是⼆冲程第⼀个⾏程：活塞从上⽌点到下⽌点。
完成两个动作1.⽕花塞点⽕，做功——排⽓2.关闭进⽓，把空混合⽓从活塞下部压⼊曲轴箱，从活塞上部再进⼊汽缸第⼆个⾏程：活塞从下⽌点到上⽌点。
完成两个动作1.关闭所有进排⽓，压缩混合⽓。
2.完成⼀个做功循环需要活塞运动两个⾏程，所以叫⼆冲程。
⼯作原理发动机⽓缸体上有三个孔，即进⽓孔、排⽓孔和换⽓孔，这三个孔分别在⼀定时刻由活塞关闭。
其⼯作循环包含两个⾏程：⼆冲程发动机原理图1.第⼀⾏程：活塞⾃下⽌点向上移动，三个⽓孔同时被关闭后，进⼊⽓缸的混合⽓被压缩；在进⽓孔露出时，可燃混合⽓流⼊曲轴箱。
2.第⼆冲程：活塞压缩到上⽌点附近时，⽕花塞点燃可燃混合⽓，燃⽓膨胀推动活塞下移作功。
这时进⽓孔关闭，密闭在曲轴箱内的可燃混合⽓被压缩；当活塞接近下⽌点时排⽓孔开启，废⽓冲出；随后换⽓孔开启，受预压的可燃混合⽓冲⼈⽓缸，驱除废⽓，进⾏换⽓过程。
优点1.⼆冲程发动机没有阀，这就⼤⼤简化了它们的结构，减轻了⾃⾝的重量。
2.⼆冲程发动机每⼀回转点⽕⼀次，⽽四冲程发动机每隔⼀次回转点⽕⼀次。
这就付与了⼆冲程发动机重要的动⼒基础。
3.⼆冲程发动机可在任何⽅位上运转，这在某些设备如链锯上很重要。
标准四冲程发动机可能在油料晃动的时候发⽣故障，除⾮它是直⽴着的。
解决这个问题就会⼤⼤增加发动机的灵活性。
这些优点使⼆冲程发动机更加轻便，简易，制造成本低廉。
⼆冲程发动机另外还有将双倍的动⼒装进同⼀空间内的潜⼒，因为每⼀回转它有双倍的动⼒冲程。
轻便和双倍动⼒的结合使它与许多四冲程发动机相⽐具有惊⼈的“ 推重⽐”。
缺点1.⼆冲程发动机⽆法像四冲程发动机那样可持续使⽤那么长时间。
精密润滑系统的不⾜意味着⼆冲程发动机的零部件耗损得更快。
2.⼆冲程润滑油⾮常昂贵，每使⽤⼀加仑汽油你就需要四盎司润滑油。
如果你在轿车上使⽤⼆冲程发动机，那么你每⼀千英⾥就要烧掉⼀加仑的润滑油。
3.⼆冲程发动机的燃料消耗效率不⾼，因⽽你每加仑油跑不了⼏⾥路。
rotax两冲程航空发动机结构图
手拉启动器447UL /503UL 582UL mod 90618UL二冲程配件说明：Array a启动拉绳1700MMb启动拉绳2600MMc 启动拉绳3200MMd 启动拉绳3700MMe启动拉绳2200MMf 成卷状g改进型的绳索固定装置：由结扣代替钥匙夹（从序列号5.742.150开始）当心：当使用没有绳结的新手拉启动器时，使用新的绳索盘（17）81C :L O C T I T E 648说明：a 582UL90型从发动机序列号：4,015.239开始b 从系列产品开始c 拧紧时在启动器外壳和电启动器之间保留1M M 的间隙d 582UL90型到发动机序列号：4,015.238为止（没有液态减震阻尼器组件）电启动器，磁电机端结构d 03784说明：a 带圈状齿轮固定架b 没有圈状齿轮固定架c 碳刷固定架不可作为单独零部件使用，视为底部框架组件866555整体电启动器，功率输出端结构041758说明：a 轴衬不可作为单独零部件使用，视为驱动外壳组件866880整体b 底部框架不可作为单独零部件使用，视为底部框架组件866900整体c 轴衬不可作为单独零部件使用，视为驱动外壳组件866900整体d 碳刷不可作为单独零部件使用，视为碳刷固定架组件866890整体e 弹簧不可作为单独零部件使用，视为碳刷固定架组件866890整体电启动器-单独部分，磁电机端结构说明：a 碳刷不可作为单独零部件使用，视为碳刷固定架组件866891整体b 弹簧不可作为单独零部件使用，视为碳刷固定架组件866891整体电启动器-单独部分，E 型齿轮箱上38730d041766说明：a 非可用零部件进气消音器，适用于447UL 29,5kw 及503UL 35kw 型进气消音器88730d 04411*siehe Kapitel 9.4.1*see chapter 9.4.1说明：a 如果安装空滤则在顶部；b 如果安装空滤则在底部；c 非可用零部件进气消音器，适用于503UL 37kw 及582UL90/90 40/48kw 型0d*siehe Kapitel 9.4.1*see chapter 9.4.1说明：a 非可用零部件进气消音器，适用于582UL99及618UL 型双浮子式汽化器：96型36MMEdited by Foxit PDF Editori Array说明：a 基于适用于带操纵拉索加浓阀的风冷发动机汽化器。
二冲程发动机的结构和工作原理
二冲程汽油机的结构和工作原理内容简介：四冲程发动机完成进气，压缩，作功和排气这一循环需要四个冲程来实现，而二冲程发动机只需要两个冲程就可以实现，那么它是如何实现的呢？在汽车、拖拉机、船用及大中型发电设备所应用的发动机均是四冲程发动机。
而在一些小功率设备上，如小型摩托车、草坪园艺修理使用的设链锯、抛草机、修剪器、小型发电机、无线电遥控飞机上，采用的发动机是二冲程发动机。
为什么这些小功率设备用二冲汽油机呢？主要原因---特点：（1）二冲程取消了气门及气门驱动机构，所以结构简单；（2）二冲程发动机可在任何方位上运转，大大增加发动机的灵活性。
（3）二冲程发动机每一回转点火一次，做功一次，动力基础较强。
详解二冲程汽油机的工作原理：第一个冲程：活塞由下止点向上止点运动，依次完成排气、换气，压缩及进气，在到达上止点前某一刻，火花塞点火。
活塞处于下止点，此时排气孔和换气孔处于打开状态，燃烧后的气体由排气孔排出，同时同曲轴箱内的新鲜气体由换气孔进入气缸；活塞上行，关闭排气孔和换气孔，开始压缩气缸内的混合气；活塞上行打开进气孔，新鲜混合气吸入曲轴箱；第二冲程：活塞由上止点向下止点运动，完成作功、排气和换气。
其中换气贯穿两个冲程。
火花塞点燃混合气后，推动活塞下行作功；活塞的下行，曲轴箱内的混合气被预压缩。
当活塞即将到达下止点时，排气孔打开，开始排气；同时曲轴箱内的预压缩的混合气经换气孔进入气缸；这个过程称为换气过程；到达下止点后，循环进入第一个冲程。
二冲程发动机润滑方式：二冲程机在吸入气缸的混合气中含有一小部分的机油，润滑活塞和气缸内壁。
因为有机油参与燃烧发动机会冒蓝烟，所以因烧机油而产生蓝烟是正常现象。
排气蓝烟的程度取决于混合气中供合的机油比例。
掺机油比例较难掌握，过程繁杂。
污染较大。
污染不足零不见损耗增大，寿命减小。
新型无连杆二冲程航空活塞发动机结构分析
ｒ ｏ ｄ ｓ ａ ｔ ｉ ｓ ｉ ｆ ｅ ｄ ａ ｅ ｒ ｏ ｎ ａ ｕ ｔ ｉ ｃ ｐ ｉ ｓ ｔ ｏ ｎ ｅ ｎ ｇ ｉ ｎ ｅ ｓ ｂ ｙ ｈ ｉ ｇ ｈ ｈ ｅ ａ ｔ ｅ ｉｃ ｆ ｉ ｅ ｎ ｃ ｙ ａ ｎ ｄ ｈ ｉ ｇ ｈ ｐ ｏ ｗｅ ｒ ／ ｗｅ ｉ ｇ ｈ ｔ ｒ ａ ｔ ｉ ｏ ．Ａｂ ｏ ｖ ｅ ａ ｌ ｌ ，
第２ ７卷 第 ２期
Ｖ０ １ ． ２ ７ Ｎｏ ． ２
重 庆 理 工 大 学 学 报（ 自然科 学）
Ｊ ｏ ｕ ｎａ ｒ ｌ ｏ ｆ Ｃ ｈ ｏ ｎ ｇ ｑ ｉ ｎ ｇ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ （ Ｎ ａ ｔ ｕ ｒ ａ ｌ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ）
明： 新 型大缸 径无 连杆 发来自机 结构 能满足 航 空 活塞发 动机 高效率 、 高功 重 比 的需 求 ， 具 备 较 高的
应 用价值 。
关
键
词： 大缸 径 无连杆 ； 二 冲程 活塞 汽 油机 ； Ｃ Ａ Ｔ Ｉ Ａ； 高功 重 比 ； 高热效 率 文献 标识 码 ： Ａ 文章 编号 ： １ ６ ７ ４— ８ ４ ２ ５ （ ２ ０ １ ３ ） ０ ２— ０ ０ ３ ９－ ０ ６
王 小彬 ， 杨海青 ， 陶晓雷
（ 南京 航空 航天 大 学 能源 与动力 学 院 ， 南京 ２ １ ０ ０ １ ６ ）
摘
要： 为了开发 出一种无 曲柄连杆机构的大缸径二 冲程点燃式活塞发动机 ， 参考 国外设
计 专利 ， 运 用三 维 Ｃ Ａ Ｄ软件 构 建 发 动 机 概 念 电子 样 机 ， 分 析 发 动 机 结 构 与 工 作 原 理 。 结 果表
Ａｂ ｓ ｔ ｒ ａｃ ｔ ：Ｉ ｎ ｏ ｒ ｄ ｅ ｒ ｔ ｏ ｄ ｅ ｓ ｉ ｇ ｎ ａ ｎ ｅ ｗ ｋ ｉ ｎ ｄ ｏ ｆ ｔ ｗｏ － ｓ ｔ ｒ ｏ ｋ ｅ ｓ ｐ ａ ｒ ｋ ｉ ｇ ｎ ｉ ｔ ｉ ｏ ｎ ｉ ｎ ｔ ｅ ｎａ ｒ ｌ ｃ ｏ ｍｂ ｕ ｓ ｔ ｉ ｏ ｎ ｅ ｎ ｇ ｉ ｎ ｅ ｗｉ ｔ ｈ ａ
二冲程和四冲程的区别
二冲程摩托车的热力部分主要由气缸盖、气缸、活塞、活塞环等零件组成。
四冲程摩托车的热力部分主要由气缸头、气缸头盖、气缸、活塞、活塞环以及配气机构组成。
配气机构包括气门、气门导管、气门座、气门弹簧、配气凸轮、配气链条、配气链轮、链条张紧器、摇臂等零部件组成。
相比较而言，二冲程摩托车比四冲程摩托车体积小、结构简单、重量轻，制造维修方便。
二、工作过程不同为使发动机能连续工作、燃烧，需要一系列动作按一定的顺序重复执行。
首先将混合气体吸入气缸内，气体被压缩后燃烧产生膨胀，燃烧产生的气体从气缸排出。
如此进气、压缩、燃烧、排气四个动作重复进行的过程被称为发动机的工作循环。
二冲程发动机曲柄旋转360°完成一个工作循环，即曲柄旋转一圈发动机燃烧做功一次，它是靠气缸壁上的扫气口、排气口完成进、排气过程的(如图2)。
四冲程发动机曲柄旋转720°完成一个工作循环，即曲柄旋转两圈发动机燃烧做功一次，它是靠配气凸轮来控制进、排气门完成进、排气过程的。
由于二冲程发动机曲柄旋转一圈做一次功，四冲程发动机的曲柄旋转两圈做一次功，所以二冲程发动机的扭矩较四冲程发动机均匀；同时在相同曲轴转速和相同工作容积的情况下，二冲程发动机输出的功率比四冲程发动机高一倍，但因二冲程发动机有扫气损失，并且换气时减少了有效工作行程，所以它的实际输出功率仅比四冲程发动机高50%～70%。
三、润滑方式不同二冲程发动机有两种润滑方式，一种是混合润滑，即将润滑油混合在汽油中；另一种润滑方式是分离润滑，即利用机油泵，将润滑油打入曲轴轴颈等处，然后与新鲜混合气混合后一同进入燃烧室内烧掉。
这样燃烧后形成的积炭和焦状沉积物会粘死活塞环，造成漏气，堵塞扫、排气口，造成功率损失，加速曲柄连杆滚针轴承的磨损。
四冲程发动机的润滑方式也有两种：一种是飞溅润滑，即利用发动机工作时运动零件飞溅起来的油滴或油雾润滑摩擦表面；另一种润滑方式是压力润滑，依靠机油泵，将润滑油输出到配气凸轮、气门摇臂等处，然后收集回来经过过滤后循环使用，同时还能带走摩擦部件的摩擦物(如铜屑、铝屑等)。
摩托车发动机构造 原理照片图解
摩托车发动机构造原理照片图解气缸、活塞：图6-2 气缸的另一视角图GY6气缸如图6-1所示。
我们从图6-1可以看到，在气缸体边上有槽（或叫正时链条通道），正时链条从此通过到达气缸头，其中还要安装链条的导板片（图6-3a）、链条张紧器（图6-3b）。
图6-1中我们可以看到气缸正前方有一个孔，它是用来安装正时链条的链条调整器总成的，链条调整器总成如图6-3所示。
当正时链条发生磨损松动及异响时，我们可以通过链条调整器来对其进行一定的调整。
图6-3a 导板片图6-3b 链条张紧器图6-3 GY6链条调整器总成我们在前面已经了解过曲轴箱，在实际的安装中，图6-1所示的气缸，应该是反过来朝下安装在曲轴箱上的。
在图6-1中，气缸中间圆形的缸套部分，就是活塞在气缸中上下运动的空间。
我们没有找到GY6活塞的专门图片，但图6-4给出了一些活塞的照片，图6-5给出了一组活塞环的照片。
图6-4 一组活塞图片图6-5 一组活塞环图片见图6-4，活塞上有环槽部，用来安装活塞环。
活塞环分气环、油环。
GY6有二道气环，一道油环。
气环是用来防止燃烧室气体进入曲轴箱，而油环是用来防止润滑机油窜入燃烧室的。
在这里给大家提一个问题，为什么活塞顶部有两个倾斜凹坑？你想一想吧，答案是：避免活塞位于气缸上止点时与进排气门相撞而设置的。
国产上述GY6配件零售价格：缸体大约是￥200多块，国产的活塞价格大约是￥40左右，活塞环￥70左右。
合资的和进口的就贵许多，甚至数倍。
BHGY6强制风扇：在上述的文章中，我们看到了躲在屁股下座垫下发动机里的某些真面目，但是也许会有超级菜鸟问，我还是看不到呀！是的，气缸头和气缸是被包围起来的，像巴基斯坦的妇女，永远戴着一层面纱，这个面纱就是：发动机风扇导风罩，如图7-1所示。
图7-2是风扇盖。
图7-3是各种冷却风扇。
图7-1 风扇导风罩图7-2 风扇盖图7-3 各种冷却风扇在上文中我们看到了气缸头、气缸的图片，为了带走燃烧产生的大量热量，我们可以看到它们外周覆盖的巨大散热片，但是还是不行啊，热啊，于是就用塑料罩包起来，用风扇不停地吹，塑料罩的功用就是形成冷却气流流动的气道。
6第六讲二冲程发动机基本原理
6第六讲二冲程发动机基本原理二冲程发动机是一种内燃机，其工作循环是在两个冲程内完成的。
相比较四冲程发动机而言，二冲程发动机具有体积小、结构简单、维护方便等优点，在一些特殊应用场合具有一定的市场。
二冲程发动机的基本原理如下：1.汽缸工作原理：二冲程发动机通常采用一组活塞、气缸和爆发装置。
首先，活塞在压缩冲程中向气缸内推动混合气体，将其压缩。
然后，在爆发冲程中，爆发装置点燃混合气体，产生高温高压气体，将活塞推动回原始位置。
这个过程中的能量释放用于推动活塞和输出动力。
2.发动机气门：二冲程发动机通常没有气门。
相对于四冲程发动机需要额外的气门控制系统，二冲程发动机的结构更为简单。
3.混合气体进出：在冲程过程中，混合气体通过进气门进入气缸，同时排出废气。
进气和排气是通过进、排气口来完成的。
4.燃气点火：点火装置将混合气体点燃，产生爆发动力。
二冲程发动机通常采用蓄能器点火系统，将能量储存至发动机需要时进行点燃。
5.排气系统：二冲程发动机通常采用单向排气系统，通过排气口将废气排出气缸。
另外，二冲程发动机废气中富含二次喷射的未燃燃料，因此其排放的废气污染程度较高。
6.冷却系统：由于二冲程发动机在较短的时间内完成工作循环，产生大量的热量。
因此，冷却系统的设计和维护对于二冲程发动机至关重要。
总而言之，二冲程发动机通过在两个冲程内完成压缩和爆发过程，将燃料能转化为机械能。
二冲程发动机的结构相对简单，但其排放污染较多。
在一些特殊应用场合，如小型机械设备和摩托车等，二冲程发动机仍然具有一定的市场。
两冲程发动机排气管内部构造
两冲程发动机排气管内部构造
嘿，朋友！你知道两冲程发动机排气管内部构造吗？这可真是个有趣的玩意儿啊！
两冲程发动机的排气管，那可不是简单的一根管子哟！它就像是发动机的“好伙伴”，起着至关重要的作用。
从结构上看，它主要由进气端、膨胀室和排气端这几个部分组成。
进气端就像是个“入口守卫”，负责让废气顺利进入。
膨胀室呢，那可是个有大作用的地方，就好比是一个“能量储存库”。
废气在这里会经历一系列奇妙的变化，压力和速度都会有所调整。
而排气端则是废气最终离开的通道，把处理好的废气排放出去。
举个例子吧，就像我们跑步，气管就是我们的呼吸道，把我们需要的氧气吸进来，再把不需要的二氧化碳排出去。
两冲程发动机的排气管也是这样，兢兢业业地工作着。
你想想看，如果没有这个精心设计的排气管，那发动机的工作能顺畅吗？肯定不行啊！它就像是乐队里的指挥家，让整个“演奏”有条不紊地进行着。
而且啊，不同类型的两冲程发动机，它的排气管内部构造也会有所不同哦！有些可能会更加复杂，有更多的弯曲和设计，这都是为了让发动机发挥出更好的性能。
就好像不同的运动员，根据自己的特点和项目，需要不同的装备和训练方式一样。
在实际应用中，我们还得根据具体情况来选择合适的排气管呢！比如在赛车中，就需要那种能让发动机爆发出超强动力的排气管。
哎呀，那速度，简直让人热血沸腾！这可不是随便说说的，那些赛车手们可最有发言权啦！
总之，两冲程发动机排气管内部构造可真是个值得我们好好研究的东西，它蕴含着无尽的奥秘和可能性呢！你是不是也对它更感兴趣了呢？。
