建筑物电子信息系统防雷技术规范培训稿
【2019年整理】建筑物电子信息系统防雷技术规范gb50343-培训稿

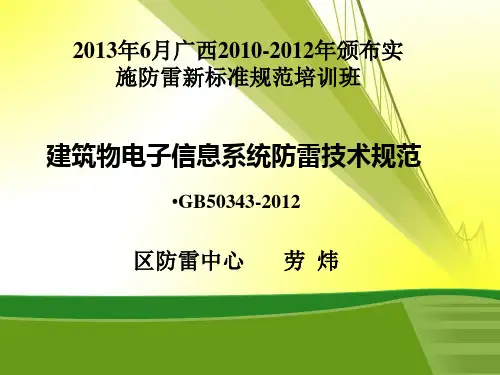

建筑物电子信息系统防雷技术规范
•GB50343-2012
பைடு நூலகம்
区防雷中心
劳 炜
• 编制目的： • 为了规范建筑物电子信息系统的防雷工程，提 高工程质量，防止和减少雷电对建筑物电子信 息系统造成的危害，保护人民的生命和财产安 全。 • 适用范围： • 新建、改建、扩建的建筑物电子信息系统防雷 的设计、施工、验收、维护和管理。 • 不适用于爆炸和火灾危险场所的建筑物电子信 息系统防雷。
•2 术语
术语从21条增加至37条，新增部分主要是SPD的性能指标 和试验参数 2. 0. 30 Ⅰ类试验 按本规范第2. 0.19 条定义的标称放电电流In ，第2.0.27 条 定义的1. 2/50μs 冲击电压和第2.0.21 条定义的冲击电流Iimp 进行的试验。I类试验也可用T1 外加方框表示。 2. 0. 31 Ⅱ类试验 按本规范第2. 0.19 条定义的标称放电电流In ，第2.0.27 条 定义的1. 2/50μs 冲击电压和第2.0.20 条定义的最大放电电流 Irnax进行的试验。Ⅱ类试验也可用T2 外加方框表示。 2.0.32 Ⅲ类试验 按本规范第2.0.29 条定义的复合波进行的试验。 Ⅲ 类试验 也可用T3 外加方框表示。
•2 术语
术语从21条增加至37条，新增部分主要是SPD的性能指标 和试验参数 2. 0. 23 残压 (Ures) 放电电流流过浪涌保护器时，在其端子间的电压峰值。 2. 0. 24 限制电压 施加规定波形和幅值的冲击时，在浪涌保护器接线端子间测 得的最大电压峰值。 2. 0. 25 电压保护水平 (U p) 表征浪涌保护器限制接线端子间电压的性能参数，该值应大 于限制电压的最高值。 2. 0. 26 有效保护水平(Up/ f ) 浪涌保护器连接导线的感应电压降与浪涌保护器电压保护水 平Up 之和。 Up/ f =Up+ΔU
防雷技术培训
2.术语和定义
2.1 后备过电流保护
位于电涌保护器外部的前端，作为电气 装置的一部分的过电流保护装置。
2.2 检验批
按同一的生产条件或规定的方式汇总起 来供检验用的，由一定的数量样本组成的 检验体。
2.3 主控项目
1）导体为钢材时，焊接时的搭接长度及焊接方法要求应符合 表4.1.2的规定。
2）导体为铜材与铜材或铜材与钢材时，连接工艺应采用放热 焊接，熔接接头应将被连接的导体完全包在接头里，要保证连接 部位的金属完全熔化，连接牢固。
焊接材料 搭接长度
焊接方法
扁钢与扁钢 不应少于扁钢宽度的2倍
两个大面不应少于3个棱边焊 接
三、检测仪器设备经法定检验机构检定合格， 并贴上合格标志。
1、电阻测试设备： 2、特定项目测试设备： 3、长、宽、高、厚度测试设备： 4、数据处理设备： 5、通讯设备： 6、辅助设备和交通工具： 7、GPS定位仪和适应检测的其他仪器
四、检测主要采用标准
《建筑物防雷设计规范》GB50057－2010 《建筑物电子信息系统防雷技术规范》GB50343-2012 《建筑物防雷工程施工与质量验收规范》GB50601-2010 《建筑物防雷装置检测技术规范》GB/T21431－2008 《建筑电气工程施工质量验收规范》GB50303－2002
建筑工程中对安全、卫生、环境保护和公 众利益起决定性作用的检验项目。
3.基本规定
3.1 施工现场质量管理 防雷工程施工现场的质量管理，应有相应的施工技术标准、健 全的质量管理体系、施工质量检验制度和综合施工质量水平判断 评定考核制度。
3.1.2 施工人员、资质和计量器具应符合下列要求： 1、施工中的各工种技工、技术人员均应具备相应的资格。 2、施工单位应具备相应的施工资质。 3、在安装和调试中使用的各种计量器具，应经法定计量认证机构 检定合格，并应在检定合格有效期内使用。
建筑物电子信息系统防雷技术规范
建筑物电子信息系统防雷技术规范一.防雷与接地(一).电源线路防雷与接地应符合下列规定：1进、出电子信息系统机房的电源线路不宜采用架空线路。
2电子信息系统设备采用TN交流配电系统时，配电线路和分支线路必须采用TN—S系统的接地方式。
4在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。
使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。
5浪涌保护器连接导线应平直，其长度不宜大于0.5m。
当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。
当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。
浪涌保护器应有过电流保护装置，并宜有劣化显示功能。
6浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。
(二).信号线路的防雷与接地应符合下列规定1进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。
电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。
2电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、(三).天馈线路的防雷与接地应符合下列规定1架空天线必须置于直击雷防护区（LPZO）内。
2天馈线路浪涌保护器的选择，应根据被保护设备的工作频率、平均输出功率、连接器型式及特性阻抗等参数，选用插入损耗及电压驻波比小，适配的天馈线路浪涌保护器。
规定。
4具有多付天线的天馈传输系统，每付天线应安装适配的天馈浪涌保护器。
建筑物电子信息系统防雷技术规范
建筑物电子信息系统防雷技术规范一、引言建筑物电子信息系统是指为了满足建筑物内电子设备运行需要而建设的系统，包括通信系统、网络系统、安防系统等。
随着科技的发展，电子信息系统在建筑物中的应用越来越广泛。
然而，雷电对建筑物电子信息系统的安全造成了严重的威胁。
为了确保建筑物电子信息系统的正常运行和使用，制定本防雷技术规范，旨在规定建筑物电子信息系统防雷的必要技术要求和防雷措施。
二、技术要求1. 防雷设施建设：建筑物电子信息系统的防雷设施应根据建筑物的实际情况进行合理设计。
包括建筑物外接闪电等防雷器、接地装置以及预防雷电波通过线路进入建筑物的措施。
2. 天线避雷器：对于通信系统、无线网络系统等使用天线的电子信息系统，应安装天线避雷器。
天线避雷器具备快速反应速度和高能量吸收能力，能有效保护建筑物内的电子设备。
3. 建筑物接地系统：建筑物的接地系统是防雷的基础。
接地装置应符合国家相关标准要求，并与建筑物的金属结构、设备设施等可导电部分连接良好，确保防雷措施的有效性。
4. 防雷保护装置：对于建筑物内重要的电子设备，应设置防雷保护装置，如防雷电源、防雷插座等。
防雷保护装置能够及时将雷电流引入地下，保护电子设备的安全运行。
5. 建筑物导线布线：建筑物内的导线布线应合理规划，避免在高雷电活动频繁区域设置。
导线应选择符合防雷要求的特殊材料，以提高其防雷性能。
同时，导线的连接点应进行可靠的接地，保证设备与设备之间的互联能够正常运行。
三、防雷措施1. 选择合适的建筑物位置：在选址阶段，应避开雷击频繁和雷电活动强度较高的地区，选择相对安全的建筑物位置，减少雷电对建筑物电子信息系统的威胁。
2. 定期进行防雷设施维护和检查：防雷设施应定期进行检查和维护，确保其正常运行。
特别是雷电接地装置，应及时清除导电部分的积灰和杂物，保持良好的接地效果。
3. 安装避雷带：对于高层建筑物，应安装避雷带。
避雷带能将雷电引入地下，避免雷电对建筑物电子信息系统造成直接威胁，提高系统的安全性。
建筑物电子信息系统防雷技术规范完整参考课件
总则

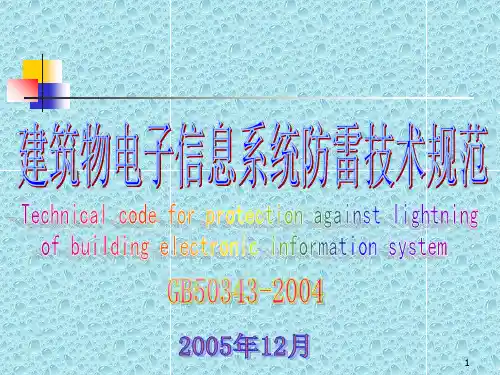

建筑物电子信息系统防雷技术规范
1.0.1为防止和减少雷电对建筑物电子信 息系统造成的危害，保护人民的生命和 财产安全，制定本规范。
随着经济建设的高速发展，各种电子、微电子 装备已在各行业大量使用。由于这些系统和设备耐 过电压能力低，雷电高电压以及雷电电磁脉冲侵入 所产生的电磁效应、热效应都会对系统和设备造成 干扰或永久性损坏。
建筑物电子信息系统防雷技术规范
自45m及以上外墙上的栏杆、门窗等较大金属物 与防雷装置联结。
ⅴ、竖直敷设的金属管道及金属物顶端和底端与防雷 装置联结。
ⅵ、所有进出建筑物的金属管道进行总等电位联结。 ⅶ、卫生间内的局部设施进行局部等电位联结。 ⅷ、在电源线路上加装多级电源SPD。
16
总则
建筑物电子信息系统防雷技术规范
（2）、传导：也称之为避雷针的装置，避雷针就 是一个接地的金属装置，高端比建筑物顶端更高，以 吸收闪电，把闪电的强大电流传导到大地中去，吸收 闪电的部分叫做接闪器。
（3）、分流：凡是从室外来的导线都要并联一种 SPD至接地，线不仅在入户处，在每个需要做防雷的 设备入机壳处都要装SPD至接地。
9
总则
3
总则
建筑物电子信息系统防雷技术规范
1.0.2本规范适用于新建、扩建、改建的 建筑物电子信息系统防雷的设计、施工、 验收、维护和管理。
本规范不适用于易燃、易爆危险环境和 场所的电子信息系统防雷。
4
总则
建筑物电子信息系统防雷技术规范
1.0.3在进行建筑物电子信息系统防雷设计时， 应根据建筑物电子信息系统的特点，将外部防 雷措施和内部防雷措施协调统一，按工程整体 要求，进行全面规划，做到安全可靠、技术先 进、经济合理。
1.0.4电子信息系统的防雷必须坚持预防为主、 安全第一的原则。当需要时，可在设计前对现 场雷电电磁环境进行评估。
建筑物电子信息系统防雷技术规范学习
当ω ≈ 0.85 m 时, SF=20dB , ds/1=0.69m
5.4.2系统接地型式
• IT、TT、TN
第一个字母:电源端与地的关系; 第二个字母:电气装置的外露可导电部分与地的关系
条文说明中的解释：
5.4.3-9
Ks1=Ks2=0.12ω ω为格栅形空间屏蔽或网格状LPS引下线的 宽度，或是作为自然LPS 的建筑物金属柱子的 间距或钢筋混凝土框架的间距。
5.4.4-1电压与SPD额定工作电压的对应关系参考值
通信线类型
额定工作电压/V
SPD额定工作电压/V
DDN/X.25/帧中继
<6或40-60
18或80
xDSL
<6
18
2M数字中继
<5
6.5
ISDN
40
80
模拟电话线
< 110
180
100M以太网
<5
6.5
同轴以太网
<5
6.5
RS232
< 12
18
RS422/485
<5
6
视频线
<6
6.5
现场控制
< 24
29
不当之处,敬请批评指正!
如果第②步和第③步均已满足要求，刚认为 SPD与被保护设备已达到能量配合；如果有一个步 骤未能满足要求，则继续以下步骤：
• ④ 在下一个雷电防护区域（LPZ1-LPZ2）选择安装 SPD2，使得Up≤0.8Uw。检查SPD1与SPD2之间的距 离，如果SPD1与SPD2之间的距离未能满足10m （SPD1为开关型）或5m(均为限压型)，其间必须 加装退耦器，退耦器的大小可根据两SPD的性能参 数按式下式计算获得：
建筑物电子信息系统防雷技术规范
建筑物电子信息系统防雷技术规范This manuscript was revised by JIEK MA on December 15th, 2012.建筑物电子信息系统防雷技术规范一.防雷与接地(一). 电源线路防雷与接地应符合下列规定：1 进、出电子信息系统机房的电源线路不宜采用架空线路。
2 电子信息系统设备采用TN 交流配电系统时，配电线路和分支线路必须采用TN—S 系统的接地方式。
4 在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。
使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。
5 浪涌保护器连接导线应平直，其长度不宜大于。
当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。
当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。
浪涌保护器应有过电流保护装置，并宜有劣化显示功能。
6 浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。
(二).信号线路的防雷与接地应符合下列规定1 进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。
电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。
2 电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、(三).天馈线路的防雷与接地应符合下列规定1 架空天线必须置于直击雷防护区（LPZO）内。
2 天馈线路浪涌保护器的选择，应根据被保护设备的工作频率、平均输出功率、连接器型式及特性阻抗等参数，选用插入损耗及电压驻波比小，适配的天馈线路浪涌保护器。
建筑物电子信息系统防雷技术规范
建筑物电子信息系统防雷技术规范建筑物电子信息系统防雷技术规范一、前言建筑物电子信息系统的重要性越来越受到人们的重视，而防雷技术则是保障其稳定运行的关键。
本文旨在阐述建筑物电子信息系统防雷技术规范，提高建筑物电子信息系统的安全性和可靠性。
二、建筑物电子信息系统建筑物电子信息系统是指包括通信、数据、广播、监控、安防、电视、音响、电脑、网络等各种形式的音视频、数据或信号传输系统。
建筑物电子信息系统的故障不仅会影响生产、经济和安全，还可能造成重大损失。
三、建筑物防雷基础知识雷电是一种强烈的大气静电放电现象，其电磁干扰对建筑物电子信息系统产生很大的影响，甚至可能烧毁电子设备，因此需要特别加以防护。
建筑物的防雷可以从以下几个方面入手：1.建筑物主体结构的防雷：通过设置避雷针或吸收装置等，将雷击电流引导到地下，达到防雷的效果。
2.电子设备的防雷：可采用输入滤波器、绝缘放电管、静电保护、避雷器等设备，提高设备的抗雷击性能。
3.接地的防雷：即将设备的接地接口连接到可靠接地端子上，以达到防雷的效果。
四、建筑物电子信息系统防雷技术规范1.设备选择：在选购设备时，要特别关注其抗雷击性能，选择较为可靠的厂家和组件。
2.接地系统：接地系统是防雷的基础，必须采用合适的接地装置和方式，并保持接地电阻的合理范围。
3.设备布局：设备应该远离铁质结构、高压电线和磁场强烈的设备，以减少电磁干扰和雷击风险。
4.防雷保护措施：在电子设备前应设置专用的避雷器或者终端之类的装置，以防止雷击直接掉在设备上。
5.电缆系统防雷：电缆传输系统中常常受到雷击干扰，应对电缆进行正确的绝缘和屏蔽。
6.设备散热要求：在高温环境下的设备更容易受到雷击干扰，应当加强散热，以降低设备工作温度。
7.定期检测：要定期检测建筑物电子信息系统的防雷情况，及时对存在的隐患进行处理，确保系统的稳定运行。
五、结论建筑物电子信息系统防雷技术规范旨在提高建筑物电子信息系统的安全性和可靠性。
建筑物电子信息系统防雷技术规范(GB50343-)培训稿-122页PPT精选文档
Ⅰ类试验的SPD
Ⅱ类试验的SPD
•2 术语
术语从21条增加至37条，新增部分主要是SPD的性能指标 和试验参数
2.0.33 插入损耗 传输系统中插入一个浪涌保护器所引起的损耗，其值等于浪 涌保护器插入前后的功率比。插入损耗常用分贝(dB)来表示。 2.0.34 劣化 由于浪涌、使用或不利环境的影响造成浪涌保护器原始性能 参数的变化。 2. 0. 35 热熔焊 利用放热化学反应时快速产生超高热量，使两导体熔化成一 体的连接方法。 2.0.36 雷击损害风险 (R) 雷击导致的年平均可能损失(人和物)与受保护对象的总价值(人 和物)之比。
1. 0. 3 建筑物电子信息系统的防雷应坚持预防为主、安全第一 的原则。
1. 0. 4 在进行建筑物电子信息系统防雷设计时，应根据建筑物 电子信息系统的特点，按工程整体要求，进行全面规划，协调 统一外部防雷措施和内部防雷措施，做到安全可靠、技术先进、 经济合理。
4
•1 总则
1. 0. 5 建筑物电子信息系统应采用外部防雷和内部防雷措施进 行综合防护。
2019年6月广西2019-2019年颁布实 施防雷新标准规范培训班
建筑物电子信息系统防雷技术规范
•GB50343-2019
区防雷中心 劳 炜
• 编制目的： • 为了规范建筑物电子信息系统的防雷工程，提
高工程质量，防止和减少雷电对建筑物电子信 息系统造成的危害，保护人民的生命和财产安 全。 • 适用范围： • 新建、改建、扩建的建筑物电子信息系统防雷 的设计、施工、验收、维护和管理。 • 不适用于爆炸和火灾危险场所的建筑物电子信 息系统防雷。
•3 雷电防护分区
3.1 地区雷暴日等级划分 3.1.1 地区雷暴日等级应根据年平均雷暴日数划分。 3.1.2 地区雷暴日数应以国家公布的当地年平均雷暴日数 为准。 3.1.3 按年平均雷暴日数，地区雷暴日等级宜划分为少雷 区、中雷区、多雷区、强雷区： 1 少雷区： 年平均雷暴日在25d 及以下的地区;
建筑物防雷设计规范全面培训内容
第一部分 雷电学原理
➢ 对地闪击：雷云与大地（含地上的突出物）之 间的一次或多次放电。
➢ 雷击：对地闪击中的一次放电。 ➢ 雷击点： 闪击击在大地或其上突出物上的那一
点。一次闪击可能有多个雷击点。 ➢ 雷电流：流经雷击点的电流。
第二部分
雷电危害形式
➢ 直击雷：闪击直接击于建（构）筑物、其他物 体、大地或外部防雷装置上，产生电效应、热 效应和机械力者。
➢ 接地系统：将等电位连接网络和接地装置连在一起的整 个系统。
第四部分 内部系统
➢ 建（构）筑物内系统： 建（构）筑物内的电气系统和电子系统。
• 电气系统：由低压供电组合部件构成的系统。 也称低压配电系统或低压配电线路。
• 电子系统：由敏感电子组合部件构成的系统。
第五部分 防雷装置SPD
➢ 电涌保护器（SPD）：用于限制瞬态过电压和分泄电涌 电流的器件。它至少含有一个非线性元件。
• 差模保护：电子系统电涌保护器的保护部件 连接在线与线之间称差模保护。
• 共模保护：电子系统电涌保护器的保护部件 连接在线与地之间称差模保护。
第三部分 防雷装置（除SPD外）
➢ 防雷等电位连接：将分开的诸金属物体直接用连接导体 或经电涌保护器连接到防雷装置上以减小雷电流引发的 电位差。
➢ 等电位连接带：将金属装置、外来导电物、电力线路、 电信线路及其他线路连于其上以能与防雷装置作等电位 连接的金属带。
➢ 等电位连接网络：将建（构）筑物和建（构）筑物内系 统的（带电导体除外）的所有导电性物体互相连接组成 的一个网。
建筑物的防雷设计规 范全面培训内容
前言
本规范共分6章和9个附录。主要内容包括：总 则、术语、建筑物的防雷分类、建筑物的防雷 措施、防雷装置、防雷击电磁脉冲等。
建筑物电子信息系统综合防雷技术
建筑物电子信息系统综合防雷技术第一节概述一、雷电是发生在因强对流天气而形成的雷雨云层间和雷雨层与大地之间强烈瞬时放电现象。
当今还没有一个完整理论能够将全部雷电现象说明清晰。
目前的方法是将不同理论综合起来，尽可能完善地说明各种雷电想象。
二、雷电的形成1、雷电形成的三个条件：空气中必须有足够的水汽；有使潮湿水气强烈持久上升的气流；有使潮湿空气上升凝聚成水珠或冰晶的气象、地理条件。
2、带电云层形成的差不多过程：潮湿水气在强烈上升的过程中凝聚成小水滴，水滴在运动过程中相互碰撞、摩擦，产生电荷，在碰撞时水滴分裂，大水珠带正电荷，小水珠带负电荷由上升气流推向云层上部，在大气电场的极化作用下，云层上部带负电荷，下部带正电荷、形成带不同电荷的云层。
3、雷电的形成的差不多理论：1）、雨滴分裂作用理论当潮湿水气上升到高空，由于高空气温较低，产生凝聚，在上升气流运动过程中逐步增大形成小水滴。
由于上升气流的不稳固，水滴在运动过程中相互摩擦、碰撞、分裂形成大小不等的水珠，大水珠带正电荷，小水珠带负电荷，小水珠容易被上升气流带到上层云层，大水珠则留在下层或降落到地面，如此便形成了电荷的分离过程。
当带电荷云层逐步积存到足够的电荷量时，便产生闪电现象，形成雷电。
实验证明：①、水滴分裂时确实是大水珠带正电荷，小水珠带负电荷；②、分裂水滴所需气流的速度为3—8m/S，正是雷云中上升气流的速度。
2）、电场极化理论距离地面80公里以上的电离层具有一定的导电能力，而且是带正电荷的，而大地是带负电荷、形成比较稳固的大气电场。
因此，电离层和地这两个带电导体中间被不导电的大气所绝缘，形成一个电容器。
使处于其中的任何导体上端带负电荷，下端带正电荷，（云层也是如此）既发生极化。
此外，近地大气中还常有一定量的离子，其中正离子较重（约为电子的2000倍）不大活动，而负离子则活动性较大，在大气电场的作用下，负离子向上运动，正离子向下运动形成上负下正离子层；另外，空气中水滴分裂后形成上负下正的带电云层，进一步被大气电场极化，这些云层电荷量逐步积存增多，达到了足够的能量时，便产生闪电现象，形成雷电。
建筑物电子信息系统防雷技术规范(GB50343-)培训稿 共122页PPT资料
•4 雷电防护等级划分 和雷击风险评估
4.3按电子信息系统的重要性、使用性质和价值确定雷电 防护等级 4.3.1 建筑物电子信息系统可根据其重要性、使用性质和 价值，按表4.3.1 选择确定雷电防护等级。 表4.3.1 建筑物电子信息系统雷电防护等级22来自•4 新增的雷击风险评估
4.4 按风险管理要求进行雷击风险评估
• 第三步，计算R1~R3，与各自的风险容许值RT 做比较，确定是否需要做防雷。（防雷必要性 评估）
4 新增的雷击风险评估
• 第四步，计算年平均节省费用（防雷经济性评估） S=CL－(CPM+CRL)小于0则是经济的 没有保护措施时的损失价值 CL=（RA+RU）
×CA+(RB+RV)×(CA+CB+CS+CC)+(RC+RM+RW+R Z)×CS 有保护措施时的损失价值 CRL=（RA+RU） ×CA+(RB+RV)×(CA+CB+CS+CC)+(RC+RM+RW+R Z)×CS 保护措施的年平均费用 CPM=Cp×(i+a+m)(i-利率，a-折旧率，m-维护费用， cp防雷装置费用)
•3 雷电防护分区
3.2 雷电防护区划分
3.2.1 需要保护和控制雷电电磁脉冲环境的建筑物应按本 规范第3.2.2 条的规定划分为不同的雷电防护区。 3.2.2 雷电防护区应符合下列规定:
LPZ0A ————直击雷非防护区 LPZ0B ————直击雷防护区 LPZ1 ————第一防护区 LPZ2 ~n————后续防护区
2019年6月广西2019-2019年颁布实 施防雷新标准规范培训班
信息系统综合防雷培训
雷 击 电 磁 脉 冲
之
静电感应
当空间有带电的雷雨云出现时，雷雨云下的地面及建筑物等都 由于静电感应的作用带上异性电荷。由于从雷雨云的出现到发生所 需要的时间相对于主放电过程的时间要长得多，因此大地可以有充 分的时间积累大量异性电荷。同样，与雷雨云先导通道下端靠近的 电力线、信号线等长导线受到很强的电场力的作用，积聚起大量异 性电荷，这些电荷与先导通道内的电荷之间因有电力线作用而被束 缚住。
先驱放电常常表现为分枝状，这些分枝状的先驱放电通 常只有一条放电分枝到达大地。当先驱放电到达大地， 或与大地放电迎面会合以后，就开始放电阶段，这就是 雷击。
在主放电中雷雨云与大地之间所聚集的大量电荷，通过 先驱放电所开辟的狭小电离通道发生猛烈的电荷中和， 放出能量，以至发出强力的闪光和震耳的雷鸣。在雷击 中，雷击点有巨大的电流流过。
雷电是脉冲放电现象
雷电流大多数是重复的，通常一次雷电包括3～4次放电。 由于雷雨云非常之大，它各部分密度不完全相同，导电 性能也不一样，所以它所包含的电荷不能一次放完，第 一次放电是由雷雨云最低层发出的，随后放电是从较高 云层、或相邻区发出的。一次放电全部时间可达十分之 几秒。
雷电是雷雨云对地或雷雨云之间剧烈放电现象，它具有 电流的一切效应。大多数雷电流为几十kA ，也有少数 上百kA甚至几百kA ，电流变化率高，一次放电约为 几～几十μs。
三、雷电的分类
空
间
晴天闪电
云内闪电
位
雷云闪电
置
云际闪电 云地闪电
线状闪电（链状）
形
状 带状闪电（球状）
片状闪电（球状）
声
有声闪电
相
对
直击雷
音
无声闪电
建筑物及内部系统防雷技术标准培训 课件
雷击点、损害类型和损失类型
损害类型 ——D1：接触和跨步电压导致的人员伤亡（人
和牲畜） ——D2：实体损害 ——D3：过电压导致的电气和电子系统的失效
损失类型 ——L1：生命损失 ——L2：向大众服务的公共设施的损失 ——L3：文化遗产损失 ——L4：经济损失
S1型案例
2007年5月23日下午4:34分，重庆市开县义和镇兴业村小学突 然遭遇雷击。目前已查明，本次雷击共造成该小学四、六 年级学生伤亡
雷击灾害图片 ---- 雷击玻璃
雷闪数学模型
（电气—几何模型）
hr=10I0.65
引自IEC62305-1：2010 P36（A.1) GB50057-2010 P159
滚球法（1）
滚球法（2）
滚球法（3）
雷击点、损害类型和损失类型
雷击点
建筑物
公共设施
损害 来源
S1
损害 类型
D1 D2 D3
61643-1/12/21/22已idt为GB18802.1/12/21/22 61643-311/321/331/341已idtGB18802.311/321/331/341
《关于推进采用国际标准的若干意见》
采用国际标准和国外先进标准是我国一项重 大技术经济政策，是促进技术进步，提高产 品质量，扩大对外开放，加快与国际惯例接 轨的重要措施。
电效应、热效应和机械力（冲击波）
雷击电磁脉冲（LEMP）
因直击雷的路（闪电电涌侵入）和场 （空间电磁场）效应，对电气和电子设备的 破坏
雷电流经电阻、电感、电容耦合产生的电 磁效应，包括闪电电涌和辐射电磁场。
球型雷击一例
2001年7月11日下午，工体东路一号楼 遭雷击，造成整座楼掉闸停电，十余 户电视机高频头被击坏，有几人看到 了有一火球从楼顶晃过，其中有一住 户由于雷击使煤气表底冒出有一、二 尺长的火苗，把闸门关了，火才熄灭， 由于及时发现，未造成更大的损失。 否则，后果不堪设想。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•3 雷电防护分区
3.1 地区雷暴日等级划分 3.1.1 地区雷暴日等级应根据年平均雷暴日数划分。 3.1.2 地区雷暴日数应以国家公布的当地年平均雷暴日数 为准。 3.1.3 按年平均雷暴日数，地区雷暴日等级宜划分为少雷 区、中雷区、多雷区、强雷区： 1 少雷区： 年平均雷暴日在25d 及以下的地区;
2.0.19 标称放电电流 (I n) 流过浪涌保护器，具有8/20μs 波形的电流峰值，用于浪涌 保护器的Ⅱ 类试验以及Ⅰ类、Ⅱ 类试验的预处理试验。通过 次数能达15次 2.0.20 最大放电电流 (lmax) 流过浪涌保护器，具有8/20μs 波形的电流峰值，其值按Ⅱ 类动作负载试验的程序确定。lmax大于In （2~3倍）。通过次 数1次 2.0.21 冲击电流 (limp) 由电流峰值lpeak 、电荷量Q 和比能量W/R 兰个参数定义的 电流，用于浪涌保护器的I 类试验，典型波形为10/350ρ 通过 次数1次。 2.0.22 最大持续工作电压 (Uc )
•2 术语
术语从21条增加至37条，新增部分主要是SPD的性能指标 和试验参数
2. 0. 30 Ⅰ类试验 按本规范第2. 0.19 条定义的标称放电电流In ，第2.0.27 条 定义的1. 2/50μs 冲击电压和第2.0.21 条定义的冲击电流Iimp 进行的试验。I类试验也可用T1 外加方框表示。 2. 0. 31 Ⅱ类试验 按本规范第2. 0.19 条定义的标称放电电流In ，第2.0.27 条 定义的1. 2/50μs 冲击电压和第2.0.20 条定义的最大放电电流 Irnax进行的试验。Ⅱ类试验也可用T2 外加方框表示。 2.0.32 Ⅲ类试验 按本规范第2.0.29 条定义的复合波进行的试验。 Ⅲ 类试验 也可用T3 外加方框表示。
2004版本为 少雷区：＜20d 2 中雷区：年平均雷暴日大于25d ，不超过40d 的地区;
2004版本 多雷区20d＜雷暴日数≤40d 3 多雷区： 年平均雷暴日大于40d ，不超过90d 的地区
2004版本 高雷区40d＜雷暴日数≤60d 4 强雷区： 年平均雷暴Байду номын сангаас超过90d 的地区
•2 术语
术语从21条增加至37条，新增部分主要是SPD的性能指标 和试验参数
2. 0. 23 残压 (Ures) 放电电流流过浪涌保护器时，在其端子间的电压峰值。 2. 0. 24 限制电压 施加规定波形和幅值的冲击时，在浪涌保护器接线端子间测 得的最大电压峰值。 2. 0. 25 电压保护水平 (U p) 表征浪涌保护器限制接线端子间电压的性能参数，该值应大 于限制电压的最高值。 2. 0. 26 有效保护水平(Up/ f ) 浪涌保护器连接导线的感应电压降与浪涌保护器电压保护水 平Up 之和。
1. 0. 3 建筑物电子信息系统的防雷应坚持预防为主、安全第一 的原则。
1. 0. 4 在进行建筑物电子信息系统防雷设计时，应根据建筑物 电子信息系统的特点，按工程整体要求，进行全面规划，协调 统一外部防雷措施和内部防雷措施，做到安全可靠、技术先进、 经济合理。
4
•1 总则
1. 0. 5 建筑物电子信息系统应采用外部防雷和内部防雷措施进 行综合防护。
•1、总则 2、术语 3、雷电防护分区 4、雷电防护等级划分和雷击风险评估 5、防雷设计 6、防雷施工 7、检测与验收 8、维护与管理
•1 总则
1. 0.1 为防止和减少雷电对建筑物电子信息系统造成的危害， 保护人民的生命和财产安全，制定本规范。
1. 0. 2 本规范适用于新建、改建和扩建的建筑物电子信息系统 防雷的设计、施工、验收、维护和管理。本规范不适用于爆炸 和火灾危险场所的建筑物电子信息系统防雷。
Ⅰ类试验的SPD
Ⅱ类试验的SPD
•2 术语
术语从21条增加至37条，新增部分主要是SPD的性能指标 和试验参数
2.0.33 插入损耗 传输系统中插入一个浪涌保护器所引起的损耗，其值等于浪 涌保护器插入前后的功率比。插入损耗常用分贝(dB)来表示。 2.0.34 劣化 由于浪涌、使用或不利环境的影响造成浪涌保护器原始性能 参数的变化。 2. 0. 35 热熔焊 利用放热化学反应时快速产生超高热量，使两导体熔化成一 体的连接方法。 2.0.36 雷击损害风险 (R) 雷击导致的年平均可能损失(人和物)与受保护对象的总价值(人 和物)之比。
建筑物电子信息系统防雷技术 规范培训稿
• 编制目的： • 为了规范建筑物电子信息系统的防雷工程，提
高工程质量，防止和减少雷电对建筑物电子信 息系统造成的危害，保护人民的生命和财产安 全。 • 适用范围： • 新建、改建、扩建的建筑物电子信息系统防雷 的设计、施工、验收、维护和管理。
• 不适用于爆炸和火灾危险场所的建筑物电子信 息系统防雷。
1. 0. 6 建筑物电子信息系统应根据环境因素、雷电活动规律、 设备所在雷电防护区和系统对雷电电磁脉冲的抗扰度、雷击事 故受损程度以及系统设备的重要性，采取相应的防护措施。
1. 0. 7 建筑物电子信息系统防雷除应符合本规范外，尚应符合 国家现行有关标准的规定。
5
综合防雷系统
•2 术语
术语从21条增加至37条，新增部分主要是SPD的性能指标 和试验参数
Up/ f =Up+ΔU
•2 术语
术语从21条增加至37条，新增部分主要是SPD的性能指标 和试验参数
2. 0. 27 1. 2/50ρ 冲击电压 视在波前时间为1. 2μs ，半峰值时间为50μs 的冲击电压。 2.0.28 8/20μs 冲击电流 视在波前时间为8μs ，半峰值时间为20μs 的冲击电流。 2. 0. 29 复合波 复合波由冲击发生器产生，开路时输出1. 2/50μs 冲击电压， 短路时输出8/20μs 冲击电流。提供给浪涌保护器的电压、电 流幅值及其波形由冲击发生器和受冲击作用的浪涌保护器的阻 抗而定。开路电压峰值和短路电流峰值之比为2 Ω， 该比值定 义为虚拟输出阻抗Zf 。 短路电流用符号Isc 表示，开路电压 用符号Uoc 表示。
