模拟电子技术期中考试题
模拟电子技术期中考试卷
模拟电子技术期中考试卷
1.（10分）两级阻容耦合放大电路如图所示，已知T 1的g m =1ms ，r ds =200k Ω， T 2的β=50，r be =1k Ω，⑴画出该放大电路的微变等效电路；
⑵求放大电路的电压放大倍数i O U U A .
../ ；
⑶求放大电路的输入电阻R i 和输出电阻R o ;
2. （10分）已知电路如图所示，T1和T2管的饱和管压降│U CES │＝3V ，V CC ＝15V ， R L ＝8Ω。
选择正确答案填入空内。
（1）电路中D1和D2管的作用是消除 。
A ．饱和失真
B ．截止失真
C ．交越失真
（2）静态时，晶体管发射极电位U EQ 。
A ．＞0V
B ．＝0V
C ．＜0V
（3）最大输出功率P OM 。
A ．≈28W
B ．＝18W
C ．＝9W
（4）当输入为正弦波时，若R 1虚焊，即开路，则输出电压 。
A ．为正弦波
B ．仅有正半波
C ．仅有负半波
（5）若D1虚焊，则T1管 。
A ．可能因功耗过大烧坏
B ．始终饱和
C ．始终截止
U
o
CC。
模拟电子技术期中考试题
模拟电子技术期中考试题1.填空题：（每空2分，任意选择选作，最多可得50分）（1）三种双极型管的基本组态放大电路中，输入电阻最大的是共集电放大电路；输入电阻最小的是共基放大电路；输出电压与输入电压反相的是共射放大电路；电压放大倍数最大的是共射和共基放大电路；电压放大倍数最小的是共集电放大电路；输出电阻最小的是共集电放大电路；电流放大倍数最大的是共集电放大电路；既有电流放大又有电压放大的是共射放大电路。
（2）天然的硅和锗经过高度提纯后形成具有共价键（或晶格对称）结构的本征半导体；在本征半导体中掺入微量的三价杂质元素，可形成P型半导体，其多子是空穴，少子是自由电子，不能移动的离子带负电；掺入微量的五价杂质元素，可获得N型半导体，其多子是自由电子，少子是空穴，不能移动的离子带正电。
（3）二极管的伏安特性曲线上可分为死区、正向导通区、反向截止区和反向击穿区四个区。
双极型三极管的输出特性曲线上可分为放大区、饱和区和截止区三个区。
（4）双极型管主要是通过改变基极小电流来改变集电极大电流的，所以是一个电流控制型器件；场效应管主要是通过改变栅源间电压来改变漏极电流的，所以是一个电压控制型器件。
（5）组成放大电路的基本原则是：外加电源的极性应使三极管的发射结正偏、集电结反偏。
（6）放大电路的基本分析法有静态分析法和动态分析法；其中动态分析法的微变等效电路法只能用于分析小信号放大电路；确定放大电路的静态工作点可采用估算法和图解法。
（7）多级放大电路的耦合方式通常有阻容耦合、直接耦合和变压器耦合三种方式；集成电路中一般采用直接耦合方式。
（8）放大电路中出现的饱和失真和截止失真称为非线性失真；频率失真称为线性失真。
2.简答题：（每小题10分，也可任意选作）（1）双踪示波器在电子仪器中的功能是什么？说说信号为1kHz时，周期档位如何选择？答：双踪示波器在电子仪器中可以用来准确显示任意波形、任意频率和一定幅度的电信号轨迹。
模拟电子技术试题及答案
模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，以下哪个元件不是基本的线性元件？A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是：A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用？A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是：A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中，若要实现电压跟随器，应该使用运算放大器的哪种配置？A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时，其导通电压是：A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是：A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中，为了减少噪声，通常采用以下哪种方法？A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：1-5 D A C B B；6-10 B D D C B二、填空题（每空1分，共10分）1. 一个理想的运算放大器的输出电压范围是_________。
2. 运算放大器的开环增益通常表示为_________。
3. 一个理想的二极管在反向偏置时，其电流是_________。
4. 模拟滤波器按照频率特性可以分为_________、_________和_________。
5. 稳压二极管的工作原理是利用PN结的_________特性。
答案：1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题（每题10分，共20分）1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。
《模拟电子技术基础》期中测试题
《模拟电子技术基础》期中测试题一、填空题:(40分1.在本征半导体中加入三价元素可形成 p 型半导体,加入五价元素可形成 n 型半导体。
2.当PN 结外加正向电压时,扩散电流大于漂移电流,耗尽层变 zai ;当PN 结外加反向电压时,扩散电流小于漂移电流,耗尽层变宽。
3.二极管最主要的特性是单向导电。
在常温下,硅二极管的开启电压约 0.5 V ,导通后在较大电流下的正向压降约0.7 V ;锗二极管的开启电压约 0.1 V ,导通后在较大电流下的正向压降约0.2 V 。
4.为保证三极管处于放大状态,其发射结必须加正向偏置电压,集电结必须加反向偏置电压。
5.场效应管是一种亚控器件,它利用善缘电压控制漏极电流i D 。
6.NPN 型三极管共射放大电路的输出波形有底部失真,它属于饱和失真,消除该失真要增大 Rb 的阻值。
7.某三极管的极限参数P CM =150mW,I CM =100mA,U (BRCEO =30V,若它的工作电压U CE =10V,则工作电流I C 不得超过 mA ;若工作电压U CE =1V ,则工作电流不得超过 mA ;若工作电流I C =1mA,则工作电压不得超过 V 。
8.图1.8(a和(b是两个放大管的不完整的符号,根据图中所给数据和电流方向,判断它们的导电类型分别为型和型,用半导体材料和制成,电流放大系数β分别为和。
图1.8图1.99.根据图 1.9中各三极管的电位,判断它们所处的状态分别为饱和、放大、截止。
10.三极管处于放大状态时,是工作在其特性曲线的放大区;场效应管工作在放大状态时,是工作在其特性曲线的恒流区。
11.集成运放的内部电路是一种耦合的多级放大电路,它的放大倍数非常高,但是各级静态工作点Q是相互的。
12.互补对称输出电路容易产生交越失真,主要因为两个对称三极管特性有电压,在回路加偏置电压可消除该失真。
13.阻容耦合多级放大电路各级的Q点相互独立,能够放大高频信号。
模拟电子技术(期中考试)

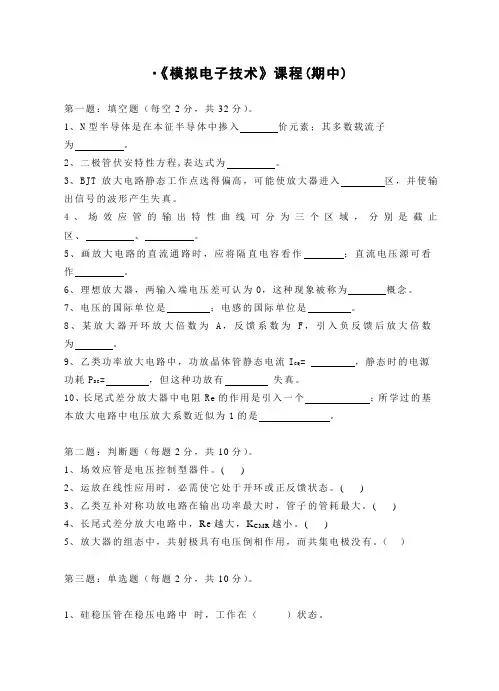

·《模拟电子技术》课程(期中)第一题：填空题（每空2分，共32分）。
1、N型半导体是在本征半导体中掺入价元素；其多数载流子为。
2、二极管伏安特性方程,表达式为。
3、BJT放大电路静态工作点选得偏高，可能使放大器进入区，并使输出信号的波形产生失真。
4、场效应管的输出特性曲线可分为三个区域，分别是截止区、、。
5、画放大电路的直流通路时，应将隔直电容看作；直流电压源可看作。
6、理想放大器，两输入端电压差可认为0，这种现象被称为概念。
7、电压的国际单位是；电感的国际单位是。
8、某放大器开环放大倍数为A，反馈系数为F，引入负反馈后放大倍数为。
9、乙类功率放大电路中，功放晶体管静态电流I C Q= ，静态时的电源功耗P D C=，但这种功放有失真。
10、长尾式差分放大器中电阻Re的作用是引入一个；所学过的基本放大电路中电压放大系数近似为1的是。
第二题：判断题（每题2分，共10分）。
1、场效应管是电压控制型器件。
( )2、运放在线性应用时，必需使它处于开环或正反馈状态。
( )3、乙类互补对称功放电路在输出功率最大时，管子的管耗最大。
( )4、长尾式差分放大电路中，Re越大，K CMR越小。
( )5、放大器的组态中，共射极具有电压倒相作用，而共集电极没有。
（）第三题：单选题（每题2分，共10分）。
1、硅稳压管在稳压电路中时，工作在（）状态。
A.正向导通状态B.反向齐纳击穿状态C.反向截止状态D.放大状态2、若三级放大电路中的各级电压增益Au1=40dB、Au2= Au3=20dB，则该放大电路的电压放大倍数为（）倍。
A.100B.80C.1000D.100003、在某放大电路中，测得三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是（）。
A.NPN 型硅管B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管4、在图中，能够构成复合管的是( ) 。
5、放大器引入串联负反馈后，闭环输入电阻（）。
模拟电子技术期中试题(2020)

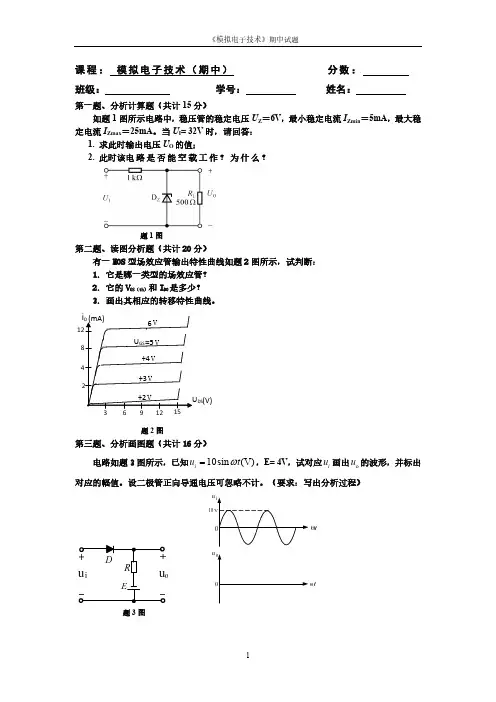

课程： 模拟电子技术（期中） 分数： 班级： 学号： 姓名： 第一题、分析计算题（共计15分）如题1图所示电路中，稳压管的稳定电压U Z ＝6V ，最小稳定电流I Zmin ＝5mA ，最大稳定电流I Zmax ＝25mA 。
当U I = 32V 时，请回答：1. 求此时输出电压U O 的值；2. 此时该电路是否能空载工作？为什么？题1图 第二题、读图分析题（共计20分）有一MOS 型场效应管输出特性曲线如题2图所示，试判断：1. 它是哪一类型的场效应管？2. 它的V GS（th）和I D0是多少？3. 画出其相应的转移特性曲线。
DS (V)题2图第三题、分析画图题（共计16分）电路如题3图所示，已知10sin (V)i u t ω=，E= 4V ，试对应i u 画出ou的波形，并标出对应的幅值。
设二极管正向导通电压可忽略不计。
（要求：写出分析过程）题3图第四题、读图分析题（共计15分）如题4图所示，已知115k R =Ω，235k R R ==Ω，4 2.3k R =Ω，5100k R =Ω，6L 5k R R ==Ω，500S R =Ω，12V CC V =，两只晶体管的12150ββ==，BEQ1BEQ20.7V U U ==，请回答：1. 分别说明T1和T2管的组态；（10分）2. 说明该多级放大器采用的耦合方式；（5分）3. 求该多级放大器的输入电阻i R 。
（选做）R +ou u题4图第五题、分析计算题（共计34分）如题5(a)图所示三极管放大电路的50β=， BE 0.7V U =，200bb r '=Ω1. 现已测得静态管压降CEQ 6V U =,估算R b 约为多少千欧；（6分）2. 画出交流微变等效电路；（6分）3. 计算r be ；（5分）4. 若输入电压有效值U i =1mV ，经过该电路放大后测得的输出电压有效值U O 为多少？（6分）5.若Ce 开路，则在U i =1mV 时，输出电压有效值U O 为多少？（6分）6. 若测得o u波形出现如题5(b) 图所示时，说明电路产生什么失真？产生这种现象的原因是什么？（5分）tωo /u 题5(a)图 题5 (b)图。
模拟电子技术期中测试
模电期中测试一、 填空题(1空1分，共30分)1. 自然界的各种物质按导电能力分__导体____、_半导体______、__绝缘体________。
2. 杂质半导体具有___P______型和_____N _____型之分。
3. PN 结加正向电压，是指电源的正极接_P________区，电源的负极接_______N __区，这种接法叫___正向偏置法______。
4. N 型半导体是在本征半导体中掺入___+5_____价元素，其多数载流子是___自由电子_________，少数载流子是___空穴________。
5. P 型半导体是在本征半导体中掺入__+3______价元素，其多数载流子是____空穴________，少数载流子是___自由电子________。
6. 二极管的最主要特性是____单向导电性___________，它的两个主要参数是反映正向特性的___电流_____和反映反向特性的___电压________。
7. 稳压二极管是利用二极管的___反向击穿________特性进行稳压的。
8. .双极型晶体管从结构上可以分成__NPN____和___PNP ____两种类型，它们工作时有_自由电子____和____空穴__两种载流子参与导电。
9. 晶体三极管用来放大时，应使发射结处于__正向___偏置，集电结处于_反向____偏置。
10. 为了实现下列目的，应引入A.电压B.电流C.串联D.并联①为了稳定放大电路的输出电压，应引入_A ____。
②为了稳定放大电路的输出电流，应引入__B ___。
③为了增大放大电路的输入电阻，应引入__C ___。
④为了减小放大电路的输入电阻，应引入__D ___。
⑤为了增大放大电路的输出电阻，应引入__B ___。
⑥为了减小放大电路的输出电阻，应引入__A ___。
※电流串联电阻大，电压并联电阻小，对应出入电阻二、 判断题(每题2分，共10分)1.漂移电流是少数载流子在内电场作用下形成的。
模拟电子技术期中试卷.pptx
10、判断下面三级管的工作状态（
C．-4V ）
三、判断题（每题 1 分，共 10 分）
1、晶体二极管击穿后立即烧毁。 （）
2、用万用表测二极管正向电阻，插在万用表标“+”号插孔的测试棒（通常是红色棒 ）
所连接的二极管的管脚是二极管正极，另一为负极。 （ ）
3、晶体三极管的发射区和集电区是由同一类半导体（P 型或 N 型）构成的，所以 极 e 和 c 极可以互换使用。（）
4、三极管处于截止状态时，发射结正偏 （）
5、晶体三极管具有能量放大功能。 （）
6、硅和锗是制作半导体器件的主要材料。 （）
7 、 二 极 管 两 端 加 上 0.7V 的 电 压 就 能 导 通 。 （ ）8 、 无论是 NPN 还是 PNP 三极管处于放大状态时都要求 Vc>Vb>Ve 。 （ ）
A．一定导通 B．超过死区电压才能导通 C．超过 0.7 伏才导通 D．超过 0.3 伏才导通 2.下列 元器件中，（）可将电信号转化成光信号。 A．二极管 B．三极管 C．发光二极管 D．光电二极管 3.处于饱和状态时，三极管的发射结和集电结分别处于（ ） A. 发射结和集电结都处于正偏 B. 发射结处于正偏，集电结处于反偏 C. 发射结处于反偏，集电结处于正偏 4.对直流通路而言，放大电路中的电容应视为 。 A、直流电源 B、开路 C、短路 5、测得放大电路中三极管的各极电位如图，则该三极管为（ ）
Rb1 Rc
C2 C2
+ +
++
V
C1
+
V
RL
Re
+ Ce
_
（a）
Rb2
Re
Ce
_
模拟电子技术期中测验题及答案
模拟电子技术期中测验题及答案————————————————————————————————作者：————————————————————————————————日期：2013－2014学年第(2)学期期中考试答案课程代码 0471003/3122200 课程名称 模拟电子技术A/模拟电子技术教师签字一、选择及填空题:（共52分，每空2分）1．在某放大电路中，测得晶体管的三个电极①、②、③的流入电流分别为－1.2mA 、－0.03mA 、1.23mA 。
由此可判断电极①是 C ，电极②是__B __，电极③是_A ___（A ．发射极， B ．基极， C ．集电极）； 该晶体管的类型是_ A ___（A ．PNP 型， B ．NPN 型）；该晶体管的共射电流放大系数约为_ A ___（A ．40 ，B ．100，C ．400）。
2．写出图示各电路的输出电压值（设二极管导通电压V U D 7.0=），=1O U 1.3V ，=2O U 0v 。
3.已知下面图（a ）所示电路的幅频响应特性如图（b ）所示。
影响f L 大小的因素是 C ，影响f H 大小的因素是 A 。
（A ．晶体管极间电容，B ．晶体管的非线性特性，C ．耦合电容）ff Hf LOC R b R c+V CCu i( a )( b ).A u20lg u o当信号频率等于放大电路的f L 或f H 时，放大倍数的值约下降到中频时的 B （A. 0.5 B. 0.7 C.0.9）倍。
当f ＝ f L 时，o U 与iU 相位关系是 C （A. 45˚ B. -90˚ C. －135˚）。
题号 一 （52分） 二.1 （18分） 二.2 （14分） 二.3（16分） 总成绩 得分 班 级 学 号 姓 名密封装订线密封装订线R b +V CCC 2R LC 1u i u o 120236u CE V60μA 40μA50μA 30μA 51448=10μA I B 20μA 2610VTR c Qi C mA4．有一放大电路对一电压信号进行放大，当输出端开路时输出电压是5V ；接入2k Ω负载后，输出电压降为 4V ，这说明放大电路的输出电阻为 0.5K Ω 。
模拟电子技术试题及答案
模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。
A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。
A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。
A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。
A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。
A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。
A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。
A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。
A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。
答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。
答案：高13. 运算放大器的输出电压范围受到限制。
答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。
答案：非线性15. 负反馈可以提高放大器的。
答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。
答案：阻容；变压器17. 差分放大电路由两个放大电路组成。
答案：对称18. 集成电路中的晶体管通常采用工艺制造。
答案：平面19. 模拟电路中的“地”是信号的点。
答案：参考20. 模拟乘法器可以用于实现调制。
模电期中考试题库及答案
模电期中考试题库及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，三极管工作在放大区的条件是（）。
A. 基极电流大于集电极电流B. 发射结正向偏置，集电结反向偏置C. 发射结反向偏置，集电结正向偏置D. 发射结和集电结都正向偏置答案：B2. 理想运算放大器的输入电阻是（）。
A. 0ΩB. ∞ΩC. 1ΩD. 1kΩ答案：B3. 共发射极放大电路中，若基极电流增大，则集电极电流将（）。
A. 增大B. 减小C. 不变D. 无法确定答案：A4. 在多级放大电路中，耦合方式为（）可以避免零点漂移。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：A5. 差分放大电路中，若输入信号为共模信号，则输出电压将（）。
A. 增大B. 减小C. 基本不变D. 无法确定答案：C6. 场效应管的控制量是（）。
A. 漏极电流B. 漏极电压C. 栅源电压D. 漏极电流和漏极电压答案：C7. 正弦波振荡电路中，若要产生正弦波，则相位移动网络的相位移动量应为（）。
A. 90°B. 180°C. 270°D. 360°答案：A8. 理想二极管的正向导通电压为（）。
A. 0VB. 0.7VC. 0.3VD. 1V答案：A9. 电源滤波电路中，若要提高滤波效果，可以（）。
A. 增大电感B. 增大电容C. 增大电阻D. 减小电感答案：B10. 负反馈放大电路中，反馈信号与输入信号相位（）。
A. 相同B. 相反C. 无法确定D. 有时相同有时相反答案：B二、填空题（每题2分，共20分）1. 三极管的三个极分别是发射极、集电极和______。
答案：基极2. 运算放大器的差模输入电压是两个输入端电压的______。
答案：差值3. 共基极放大电路的电流增益为______。
答案：14. 差分放大电路的差模输入电压是两个输入端电压的______。
答案：差值5. 场效应管的漏极电流与栅源电压之间的关系是______。
模拟电子技术期中试卷(101102)
浙江传媒学院《模拟电子技术》期中考试卷2010 — 2011学年第二学期班姓名学号V U 82-=、V U 2.53-=，则三极管对应的电极是：1为 极、2为 极、3为 极，该三极管属 型三极管。
4、在下图所示电路中， 已知VCC ＝12V ，晶体管的β＝100，'b R ＝100k Ω。
试求下列空格（要求先填文字表达式后填得数）。
（1）当i U ＝0V 时，测得U BEQ ＝0.7V ，若要基极电流I BQ ＝20μA ， 则'b R 和R W 之和Rb ＝______________________≈_________k Ω；而若测得U CEQ ＝6V ，则Rc ＝______________________≈____________k Ω。
（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o U ＝0.6V ， 则电压放大倍数u A ＝_____________________≈________。
若负载电阻R L 值与R C 相等 ，则带上负载后输出电压有效值o U ＝_______________＝___________V 。
5、在三极管三种组态放大电路中，输出电阻最小的是____________，高频特性最好的是___________________，输入电阻最大的是____________________。
三、简答题（每小题5分，共10分）1、简述利用半导体可以制造哪些器件？其各自的特性是什么？2、温度的变化对放大器有什么影响？如何解决？四、分别改正下图所示各电路中的错误，使它们有可能放大正弦波信号。
要求保留电路原来的共射接法和耦合方式。
(每小题5分，共20分)五、计算题(共计40分)1、电路如图P1.4所示，已知u i＝5sinωt (V)，二极管导通电压U D＝0.7V。
试画出u i与u O的波形，并标出幅值。
(8’)2、电路如图P2.19所示，晶体管的 ＝60，'bb r =100Ω。
模拟电子技术基础试卷期中答案
R o = 2 kΩ
（b） Au = − ： ɺ
(1 + β) Re ≈ 0.99 （或 ≈ 1 ） rbe + (1 + β)Re
Ro = Re //
rbe ≈ 19Ω 1+β
ɺ 2． ： U o = Au U i （a）
RL ≈ 146mV Ro + RL RL ≈ 294mV Ro + RL
ɺ （b） U o = Au U i ：
RL ≈ 7.56V Rc + RL
′ Rc = Rc // RL ≈ 1.89kΩ
′ U CEQ =V ′ CC− I CQ Rc ≈ 4.9V
2．
R b1 . Ui . Ib . . Uo
R b2
r be
β Ib
Rc
RL
3． rbe = rbb′ + (1 + β)
UT ≈1.9k Ω I EQ
3 3
0 3
截止 导通
导通 导通
0.3 3.3
四、非客观题(5 小题,共 49.0 分) (10 分)[15 1.5 2.5 3.5 t ms
(12 分)[2][答案] 1． ： Au = − （a） ɺ
βRc ≈ −0.97 （或 ≈ −1 ） rbe + (1 + β)Re
====================答案==================== 答案部分，(卷面共有 20 题,100.0 分,各大题标有题量和总分) 一、选择题(8 小题,共 30.0 分) (1 分)[1][答案] C|A (2 分)[2][答案] A|C (6 分)[3][答案] A|A|C|D|B (2 分)[4][答案] C (8 分)[5][答案] B|C (2 分)[6][答案] B|A (6 分)[7][答案] C|A|C|B|D (3 分)[8][答案] A|A|B 二、是非(5 小题,共 14.0 分) (2 分)[1][答案] 错 (1 分)[2][答案] 对|错 (2 分)[3][答案] 错 (3 分)[4][答案] 对|对对|错 (6 分)[5][答案] 错|对|对|错 三、填空题 (2 小题,共 7.0 分) (2 分)[1][答案] 3.5V (5 分)[2][答案] U1 / V 0 0 U2 / V 0 3 VD1 导通 导通 VD2 导通 截止 U O/ V 0.3 0.3
模拟电子技术考试题及答案
模拟电子技术考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电子电路中，放大器的基本功能是（）。
A. 整流B. 滤波C. 放大信号D. 调制2. 负反馈在放大器中的作用是（）。
A. 增加增益B. 减小增益C. 稳定放大器D. 提高频率响应3. 理想运算放大器的开环增益是（）。
A. 有限的B. 无限的C. 零D. 负数4. 一个放大器的输入电阻是1kΩ，输出电阻是50Ω，那么它的电压增益是（）。
A. 20B. 20kC. 不确定D. 0.055. 一个二极管的正向压降是0.7V，当通过它的电流为20mA时，消耗的功率是（）。
A. 14mWB. 0.014WC. 0.014mWD. 1.4mW6. 一个电路的频率响应曲线是一条直线，说明这个电路是（）。
A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 全通滤波器7. 一个共射放大器的电流增益是-10，电压增益是-100，那么它的输出电阻是（）。
A. 10ΩB. 100ΩC. 1kΩD. 10kΩ8. 晶体管的三种基本放大电路分别是（）。
A. 共射、共基、共集B. 共射、共基、共漏C. 共射、共集、共漏D. 共基、共集、共漏9. 在模拟电子技术中，什么是“饱和区”？A. 信号失真区域B. 信号放大区域C. 信号衰减区域D. 信号调制区域10. 一个放大器的输入信号是正弦波，输出信号是方波，这个放大器可能应用在（）。
A. 音频放大B. 视频放大C. 脉冲放大D. 信号调制答案：1-5 CCBDD 6-10 DCDCC二、填空题（每题2分，共10分）1. 在模拟电子电路中，________是用来测量电路输出电压的仪器。
2. 一个理想的电压源具有________和________的特性。
3. 运算放大器的输入端通常具有________和________的特性。
4. 一个放大器的增益可以通过改变________来实现。
5. 负反馈可以提高放大器的________和________。
模拟电子技术试题及答案
模拟电子技术试题及答案一、单项选择题（每题2分，共10分）1. 模拟电路中，以下哪个元件不是基本的线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D2. 在理想运算放大器中，输入阻抗是：A. 有限值B. 无穷大C. 零D. 负值答案：B3. 晶体管的放大作用主要取决于其：A. 集电极B. 发射极C. 基极D. 所有极答案：C4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 三角波D. 锯齿波答案：D5. 在运算放大器电路中，虚短是指：A. 同相输入端和反相输入端电压相等B. 同相输入端和反相输入端电压相等且为零C. 同相输入端和反相输入端电流相等D. 同相输入端和反相输入端电流相等且为零答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是模拟信号的特点？A. 连续变化B. 数字化C. 可以进行模拟放大D. 可以进行模拟滤波答案：ACD2. 运算放大器的典型应用包括：A. 放大器B. 信号整形C. 振荡器D. 电源答案：ABC3. 模拟电路中常用的滤波器类型包括：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：ABCD4. 以下哪些因素会影响晶体管的放大能力？A. 基极电流B. 集电极电流C. 发射极电流D. 温度答案：ABD5. 在模拟电路中，负反馈的作用包括：A. 提高增益稳定性B. 降低输出阻抗C. 增加输入阻抗D. 减少非线性失真答案：ABD三、填空题（每题2分，共10分）1. 在模拟电路中，信号的放大是通过________来实现的。
答案：晶体管或运算放大器2. 理想运算放大器的输出阻抗是________。
答案：零3. 模拟电路中的噪声通常来源于________和________。
答案：电源和环境4. 模拟信号的频率范围通常从直流（DC）到________赫兹。
答案：几十兆5. 在模拟电路设计中，________是用来减少信号失真的。
答案：负反馈四、简答题（每题5分，共20分）1. 简述模拟电路与数字电路的区别。
模拟电子技术期中试卷(一)(可编辑修改word版)
模拟电子技术期中试卷（一）一、选择题。
（每题3 分，共36 分）1.在杂质半导体中，少数载流子的浓度主要取决于。
A.掺杂工艺B.温度C.杂质浓度D.晶体缺陷2.在某放大电路中,晶体管三个电极的电流如图所示，已量出I 1 =-1.2mA, I2=-0.02mA, I3= 1.22mA 由此可知对应电极①是。
A.发射B.基极C.集电D.不定3.晶体三极管用来放大时,应使发射结处于偏置,集电结处于偏置.A.正向,反向B.反向,正向C.反向,反向D.不定4.如果在电路中测出某NPN 管三个电极对地电位分别为:V E = 1.0V ;VB= 1.65V ;VC= 1.3V , 则该管工作在区。
A.放大B.饱和C.截止D.击穿5.P NP 型晶体三极管处于放大状态时,各级电位关系正确的是。
A.Vc <Vb <VeB.Ve<Vc<VbC.Vc >Vb>VeD.Vc<Ve<Vb6.在图示电路中,设 C1、C2 对交流信号的影响可以忽略不计,当输入 f=1KHz 的正弦电压信号后,用示波器观察Vi和Vo ,则二者的相位关系为。
A.相差90ºB.相差45ºC.相同D.相差180º7.为了减小温漂，通用型运放的输入级大多采用。
A．共射电路 B.差动放大电路C．OCL 电路（互补对称电路） D.共集电路8.在放大器中引入直流负反馈,说法正确的是。
A.稳定输出电压B.稳定输出电流C.性能不变D.静态工作点稳定性变好9．射随器适合作多级放大电路的输出级，是因为它的（）A. 电压放大倍数近似为1B. r i很大C. r O很小10.PN 结反向击穿电压的数值增大，小于击穿电压，。
A．其反向电流增大B．其反向电流减小C．其反向电流基本不变11.由理想二级管组成的电路如图所示，其A、B 两端的电压为。
A.-12VB.+6VC.-6VD.+12V12.在甲乙类互补对称功放电路中，为了改善交越失真，应。
模拟电子技术期中试卷
天津市第一轻工业学校2003年上学期01级《模拟电子技术》期中试卷班级_______姓名______学号____成绩_____一、填空1、本征硅中若掺入5价元素的原子，则多数载流子应是，掺杂越多，则其数量一定越，相反，少数载流子应是掺杂越多，其数量一定越。
室温下，若多数载流子的浓度达到1015/cm3,则少数载流子的浓度为。
2、PN节空间电荷区又称为，在平衡条件下，电性呈，因为区中所带的电量相等。
P区侧应带，N区侧带。
空间电荷区内的电场为，其方向从指向。
3、场效应管的导电机理为，而晶体三极管为。
比较两者受温度的影响优于。
4、场效应管属于式器件，其G、S间的阻抗要晶体三极管B、E间的阻抗，后者则应属于式器件。
5、晶体三极管3种工作区域是、、，与此不同，场效应管常把工作区域分为、、。
6、场效应管3个电极G、D、S类同晶体三极管的电极，而N沟道、P沟道场效应管则分别类同于、两种类型的晶体三极管。
7、掺杂半导体中影响多数和少数载流子数量的主要的因素是，温度变化时受影响更大的是载流子。
8、半导体二极管按制造工艺分为、、三种。
通常流过的电流最大，流过的电流最小。
而对工作频率而言，最高，最低。
9、在放大电路中，若测的某管的三个电极的电位分别为-2.5v，-3.2v，-9v，则分别代表管子的三个电极是，，。
10、一个单端输出的差动放大电路，要提高共模抑制比的方法为。
二、判断1、交流放大电路中，耦合电容C1、C2和发射极旁路电容总是可看作对交流短路。
（）2、晶体管放大电路中，耦合电容C1、C2取得较大，而场效应管放大电路中取得较小，是由于晶体管是电流控制元件，而场效应管是电压控制元件。
（）3、直流负载线是静态下，负载开路时工作点移动的轨迹。
（）4、交流负载线是动态下，接负载工作点移动的轨迹。
（）5、单管放大电器的电压放大倍数A u= -βR c/r be，所以R c越大，电压放大倍数就越大。
（）6、单管放大电路中，当电源电压U cc和集电极电阻R c决定后，若基极电流I B太大会引起饱和失真，I B太小会引起截止失真。
模拟电子技术期中考试题及答案汇编
2013－2014学年第(2)学期期中考试答案课程代码 0471003/3122200 课程名称 模拟电子技术A/模拟电子技术:（共52分，每空2分）1.2mA 、－0.03mA 、1.23mA 。
C ，电极②是__B __，电极③是_A ___（A ．发射极， B ．基极， C ．集电极）； 该晶体管的类型是_ A ___（A ．PNP 型， B ．NPN 型）；该晶体管的共射电流放大系数约为_ A ___（A ．40 ，， C ．400）。
V U D 7.0=），=1O U 1.3V ，=2O U 。
a ）所示电路的幅频响应特性如图（b ）所示。
影响f L 大小的因素是 C ，影响f H 大小的因素是 A 。
（A ．晶体管极间电容，B ．晶体管的非线性特性，C ．耦合电容）HLV CC( a )( b )f L 或f H 时，放大倍数的值约下降到中频时的 B （A. 0.5 B. 0.7 C. 0.9）f ＝ f L 时，o U 与iU 相位关系是 C （A. 45˚ B. -90˚ C. －135˚）。
5V ；接入2k Ω负载后，输出电压降为 班 级 学 号 姓 名R L12E4826104V，这说明放大电路的输出电阻为0.5KΩ。
5．为下列不同的要求分别从图示电路中选择合适的电路形式。
（1）．电压放大倍数uA >10，并具有较大的电流放大能力的电路是 A 。
（2）．电压放大倍数uA >10，并且输出电压与输入电压同相的电路是 C 。
（3）．电压放大倍数uA ≈1，输入电阻iR>100kΩ的电路是 B 。
L( a )L( b )L( c )6．放大电路及相应的晶体管输出特性如下图所示，直流负载线和Q点也标在图上（设U BEQ＝0.7V）。
（1）电源电压V CC= 12 V，cR= 2 Ωk，bR= 377 Ωk；最大不失真输出电压幅值=omU 4.5 V；；为获得更大的不失真输出电压，bR应减小（增大、减小）（2）若Ω=KR6L，画出交流负载线，要标出关键点的数值；(2分)7. 欲将方波电压转换成三角波电压，应选用哪种运算电路 B 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电子技术期中考试题
1. 填空题：（每空2分，任意选择选作，最多可得50分）
（1）三种双极型管的基本组态放大电路中，输入电阻最大的是共集电放大电路:输入电阻最小的是一共堆放大电路:输出电压与输入电压反相的是共射放大电路;电压放大倍数最大的是共射和共基放大电路:电压放大倍数最小的是共集电放大电路:输出电阻最小的是一共集电放大电路: 电流放大倍数最大的是共集电放大电路:既有电流放大又有电压放大的是共射放大电路。
（2）天然的硅和错经过髙度提纯后形成具有共价键（或晶格对称）结构的本征半导体:在本征半导体中掺入微量的三价杂质元素，可形成上型半导体，其多子是空穴，少子是自由电子，不能移动的离子带负电:掺入微量的五价杂质元素，可获得N型半导体,其多子是自由电子，少子是空穴，不能移动的离子带匸电。
（3）二极管的伏安特性曲线上可分为死区、正向导通区、反向截止区和反向击穿区四个区。
双极型三极管的输出特性曲线上可分为放大区、饱和区和截止区三个区。
（4）双极型管主要是通过改变基极小电流来改变集电极大电流的,所以是一个电流控制型器件：场效应管主要是通过改变栅源间电压来改变漏极电流的,所以是一个电压控制型器件。
（5）组成放大电路的基本原则是：外加电源的极性应使三极管的发射结卫J扁、集电结反偏。
（6）放大电路的基本分析法有静态分析法和动态分析法:其中动态分析法的微变等效电路法只能用于分析小信号放大电路:确建放大电路的静态工作点可采用估算法和图解法。
（7）多级放大电路的耦合方式通常有阻容耦合、直接耦合和变压器耦合三种方式:集成电路中一般采用直接耦合方式。
（8）放大电路中出现的饱和失頁•和截止失真称为非线性失真:频率失真称为线性失真。
2. 简答题：（每小题10分，也可任意选作）
（1）双踪示波器在电子仪器中的功能是什么？说说信号为1kHz时，周期档位如何选择？
答：双踪示波器在电子仪器中可以用来准确显示任意波形、任意频率和一上幅度的电信号轨迹。
如果需要显示的电信号频率为1kHz时，周期是频率的倒数，应为1ms,根据一个周期显示信号应占3~5格的原则，应选择0.2ms这一档位，信号波一个周期就会占用横向5格，满足要求。
（2）函数信号发生器在电子线路的测量中能做什么？
答：函数信号发生器在电子线路中，可以产生一个一定波形、一定频率和一立幅度的电信号提供给实验电路作输入信号。
测量该电信号的幅度时，应用电子毫伏表的读数为准。
（3）电子线路的测疑中，为什么要使用电子亳伏表而不用普通电压表测量电压？电子亳伏表的读数是所测电压的有效值还是最大值？还是邮-峰值？
答：电子线路中电信号的频率往往占用相当宽泛的频带，而普通交流电压表只适用于测量50 Hz的工频交流电，对不冋频率的信号测量会产生较大的误差。
电子亳伏表则是测量电子线路中的交流电斥有效值时，不会受频率变化的影响而岀现误差的电子仪器，因此测绘电子线路中的电压需用电子毫伏表。
电子亳伏表的读数是所测电压的有效值。
3•计算题：（可任选一题，其中第1题作对可得40分，第2题作对可得60分）
（1）图示分压式偏置放大电路中，已知&=3kQ,/?Bi = 80kG, /?B2=20kQ,
/?E=lkQ, 8=80,①画出直流通道，进行静态分析（设£/BE=0.7V）：②画岀微变
等效电路，进行动态分析（设冊=3000）。
彳+
解：静态分析是画出放大电路的直流通道后，求出直'—流通道中
的/BQ、/CQ和t/cEQ。
画直流通道的原则：放大电路中所有电容开路处理,
4
直流电源作为理想电汗源。
H=/?B1// Ru 〃 /"bc^/*bc^790Q
fo=/?C —3kQ (2)图示放大电路中,已知Rc=5・16kQ, /?Bi = HOkQ, /?B2 = 180kQ,居=12kQ, /=50,①画出直流通道，进行静态分析 （设^BE =0.7V ）；②画出微变等效电路，进行动态分析（设 f=l°OQ )。
R n （计算过程略写，只给结果）V B ~5V /CQ Q/CQ =4・3mA ^BQ ^53.8|.I A U CEQ V 7.8 V 直流通道 微变等效电路 动态分析: 仪=300Q + (l + 80)26m% 3mA®
解: . 12-(一12)-0・7 BQ — 05.16 + 290+(1 + 0)12 a 0.02mA = 20/zA /CQ = 01 BQ = 50 x 0.02 mA = lniA U CEQ =24-1x(5.16 + 12) = 6.84V 并 2 6e~l ・4kQ 动态分析: 心=100Q + (l + 50)26m%02mAi ・4kC 心=&=5」6kQ
5160 MO
O
2—184 "0叫_304 790 A=—
4。
