TracePro-训练课程2005-0425

合集下载

TracePro_Study

Summary●軟體簡介●分析流程●範例說明(1) Remote Control(2) Led ModelTracePro的分析功能：●光線資料（光線位置、方向、通量）（Ray Histories）●光照度、輝度、CIE色座標、色度分析（Irradiance map）●光強度分析（Candela plot）●偏振效應（Polarization map）●選擇需要分析的光線（Ray sorting）●人眼視覺類比（Photorealistic Render）光強度Cd (燭光)一燭光等於頻率540×1012 赫之光源發出之單色輻射，在一定方向每立弳之輻射通量為683分之1瓦特之發光強度。

1.光強度(luminous intensity)2.燭光(candela)3.1979年第1 6屆國際度量衡大會決議採用。

亮度cd/m^2一燭光每平方公尺等於在均勻輻射下，每平方公尺之面積燭光強度之亮度。

亮度(luminance)功J (焦耳) 一焦耳等於一牛頓之力作用於物體上，使作用點沿力之方向增加一公尺位移時，其力與位移之乘積。

(1 J=1 N‧m)；(m2‧kg‧s-2)1.功(work)2.能(energy)，熱量(quantity of heat) 之單位亦為焦耳。

3.焦耳(joule)功率W (瓦特)一瓦特等於每秒作功一焦耳之功率。

(1 W=1 J/s)；(m2‧kg‧s-3)1.功率(power)2.輻射通量(radiant flux)之單位亦為瓦特。

3.瓦特(watt)光通量lm (流明)一流明等於一燭光之均勻點光源放射於一立弳之立體角範圍內之光通量。

(1 lm=1 cd‧sr)；(cd‧sr)1.光通量(luminous flux)2.流明(lumen)3.光束：光源單位時間內所發出的光之總能量照度Lux(勒克斯)1平方公尺面積上總光通量有1流明時,稱為該面積上照度為一勒克斯(Lux)1 Lux=lm/m^21.照度2.勒克斯分析流程●建立(修改)模型⏹TracePro 直接建立模型。

Tracepro学习教程

07.06.2021
Tracepro建模
Insert> Lens Element
要点： A.透镜的材料 B.透镜的参数 C.透镜的位置
07.06.2021
Tracepro建模
Insert> Fresnel Lens
要点： A.透镜的材料 B.透镜的参数 C.透镜的位置
07.06.2021
Tracepro建模
光学软件建模
Tracepro与很多光学模拟软件如ZEMAX,OSLO,Code V等是共用的，所以可以直接用Tracepro打开这些软件保存的文档。
07.06.2021
Tracepro建模
Tracepro自建模
Tracepro软件本身提供了一个强大的模型库，使用者可以根据自己的需要选择不同的模块来建立模型。其路径就是 :Insert>
Tracepro学习教程
Tracepro的操作界面介绍
工作菜单
导航区
工作区
实体模型
07.06.2021
消息区
Tracepro的操作界面介绍
07.06.2021
Tracepro的操作设置
View>Preference
此处可以设置Tracepro操作界面中显示方面的参数，如界面的显示单位，缩放时的倍率，显示光线的颜色，方式等等。
07.06.2021
Tracepro设计实例
模型添加完毕后，最后需要添加一个接受平面。接受平面可以根据实际需要定义它的大小，位置。模拟完毕后，我们可以从接受平面上得到有效光效，光斑效果等模拟结果。
首先，Insert Primitive Solide，添加接受平面。其次，将接受平面用过Apply Properties中Surface定义为Perfect Absorber。最后，点击，开始模拟。

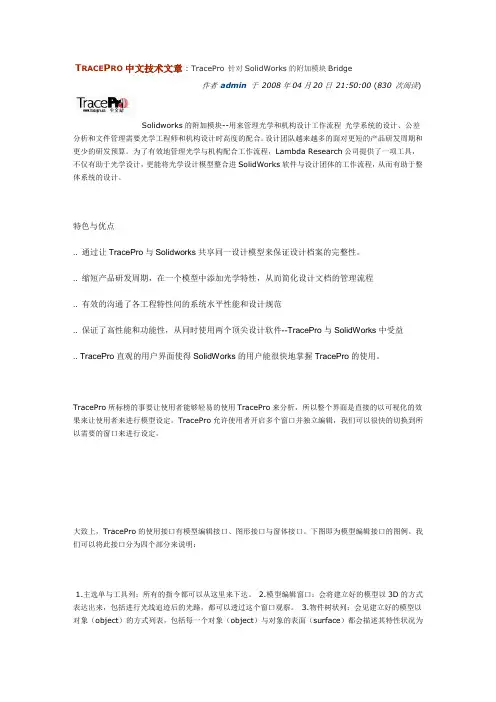

tracepro

通常LED的应用设计是使用几组LED光机模组取代传统的白炽灯泡，再安装到相应的装备中。例如，应用在摄影中LED环形灯，我们使用一些具有特定的配光曲线的LED，代替传统的白炽灯做成的LED环形灯，具有低能耗、响应速度快、可靠性好的特点。
使用SolidWorks和TracePro构建和分析LED环形灯的例子。
使用SolidWorks建立完整LED模型，其包括一个透镜、反光杯、电路部分、发光芯片。每个发光芯片的上表面设置为朗勃体（发光芯片的侧面的发光相对来说非常小，可忽略），每个发光芯片模拟1百万条光线。接着构建一个亚克力的透明罩来封装LED和电路部分。
再构建PC电路板和环形灯的前后面板并把其表面特性定义为完美的吸收。当以上所有的模型建立好之后同时保存为SolidWorks档和TracePro档。
LED环形灯的制造商不仅要求关心LED有好的发光效率，同时也关心光线的白度、LED的配光曲线等。好的LED环形灯需要能够为照相机全视场内提供均匀的照明，同时没有杂散光。
如图所示：12颗高亮度LED，LED的型号：Cree?公司white Xlamp?7090 XR系列，57LUX，2700K，half angle：100度，详细的信息参考Cree公司的网站：
TracePro分析
在TracePro里定义发光谱线并对LED环形灯进行光线追迹。配光曲线如图6所示
接下来我们在LED环形灯的内环建立一个探测平面来分析其杂散光，建立一个探测平面可以通过TracePro也可以通过SolidWorks来建立。如图7所示，对LED环形灯进行光线追迹，使用TracePro的ray sorting功能可以观察所有打到探测面的杂散光。照度图和配光曲线图可以帮助设计者去分析收集到的杂散光的严重程度；设计者也可以把收集到的杂散光构建为光源档案，然后以此为光源去追迹照相机，在CCD上观察杂散光的影响情况。通常，LED环形灯实际使用状况来讲，只有小视场的光线才会影响到照相机的像质。

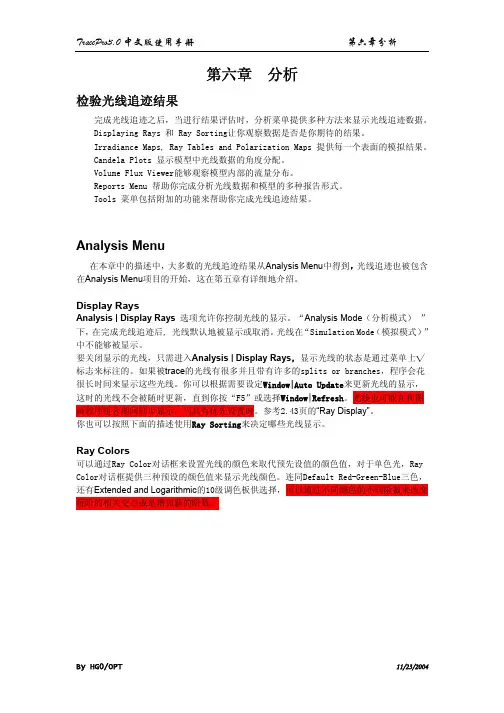

Tracepro中文手册第六章

第六章分析检验光线追迹结果完成光线追迹之后，当进行结果评估时，分析菜单提供多种方法来显示光线追迹数据。

Displaying Rays 和 Ray Sorting让你观察数据是否是你期待的结果。

Irradiance Maps, Ray Tables and Polarization Maps 提供每一个表面的模拟结果。

Candela Plots 显示模型中光线数据的角度分配。

Volume Flux Viewer能够观察模型内部的流量分布。

Reports Menu 帮助你完成分析光线数据和模型的多种报告形式。

Tools 菜单包括附加的功能来帮助你完成光线追迹结果。

Analysis Menu在本章中的描述中，大多数的光线追迹结果从Analysis Menu中得到，光线追迹也被包含在Analysis Menu项目的开始，这在第五章有详细地介绍。

Display RaysAnalysis | Display Rays 选项允许你控制光线的显示。

“Analysis Mode（分析模式）”下，在完成光线追迹后, 光线默认地被显示或取消。

光线在“Simulation Mode（模拟模式）”中不能够被显示。

要关闭显示的光线，只需进入Analysis | Display Rays，显示光线的状态是通过菜单上√ 标志来标注的。

如果被trace的光线有很多并且带有许多的splits or branches，程序会花很长时间来显示这些光线。

你可以根据需要设定Window|Auto Update来更新光线的显示，这时的光线不会被随时更新，直到你按“F5”或选择Window|Refresh。

光线也可能在和图画程序组合期间同步显示，当具有优先设置时。

参考2.43页的“Ray Display”。

你也可以按照下面的描述使用Ray Sorting来决定哪些光线显示。

Ray Colors可以通过Ray Color对话框来设置光线的颜色来取代预先设值的颜色值，对于单色光，Ray Color对话框提供三种预设的颜色值来显示光线颜色。

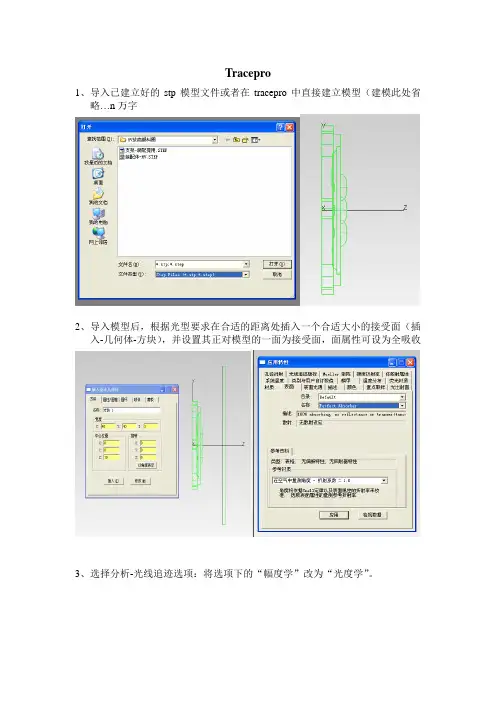

tracepro操作步骤

Tracepro
1、导入已建立好的stp模型文件或者在tracepro中直接建立模型（建模此处省
略…n万字
2、导入模型后，根据光型要求在合适的距离处插入一个合适大小的接受面（插
入-几何体-方块），并设置其正对模型的一面为接受面，面属性可设为全吸收3、选择分析-光线追迹选项：将选项下的“幅度学”改为“光度学”。

4、在Tracepro模型窗口的左边，选取模型中“芯片”的模型，选择其芯片各表
面的表面光源属性（对于大尺寸芯片，可只选取其上表面；小尺寸芯片，需选择其多个表面，具体情况得具体分析）。

右键-属性-表面光源：光源形式为光通量，光通量根据芯片定，若要精确模拟，确保光总线数量在10W左右。

5、在Tracepro模型窗口的左边，选取模型中“支架”的模型，点中右键-属性-
表面：目录为Default，名称为Perfect Mirror。

6、在Tracepro模型窗口的左边，选取模型中“透镜”的模型，点中右键-属性-
材质，此处因为默认材质库中没有该特性的硅胶，故需要手动添加。

点击材质对话框的右下角的“检视数据”：点击“新建目录”，输入名称，点击“新增特性”，输入名称，然后单击键入“折射率”、“吸收率”，单击保存图标，关闭页面退出。

在属性-材质中选择刚才建立的属性。

7、一般来说，Tracepro模拟只需要定义以上几个关键点：芯片-表面光源，支架-表面，透镜-材质，接受面-表面。

高端灯光设计师之TracePro配光设计与应用

反光罩案例分析
反射器设计:
1、选择棱晶面来建模； 2、模拟设计的实体模型。以Tracepro配光设计软件来验证；
结论: 完成轨道金卤射灯系列，G8.5光源10°、24°、40°反射器
10°反射器
24°反射器
40°反射器
同样打开Tracepro配光设计软件，导入光源资料，再插入上述所建的40 度反射器实体模型，调整到实际灯具中的相对位置上。点击光线追踪，待光线追踪完成后，直接点击光斑效果图、极座标或直角坐标。如下图。
通过软件TRACEPRO ，可以得到灯具出光角度—通过灯具的3D模块进行仿真就可以提前知道灯具的光束角。例如下图反光罩光束角为30 度。
获取灯具打到多远距离的光斑分布、照度分布图：
设计灯具时，根据软件仿真得到的配光图和照度图可判断灯具光学性能。如果设计达不到预想目标，软件可提供修改方向：
通过照度分布光斑图-分析光斑每处的光线来源以便提供修改参考。
长条形的光源
有两个对称平面的光强分布
反射设计原理
有一个对称面的柱面反射器
长条形的光源
有一个对称平面的等光强分布
不对称反射器
旋转对称光源
有一个对称平面的等光强分布
反射器反光示意图
主反射器
球面反射器
M1
θ-α 2
R θ
α
{
M
FRO
2
反射器反光示意图
光源
像点
光源
反射器反光示意图
F2
F1
M1 M2
一：灯具光学讲议二：配光设计工具——Tracepro 三：配光测试工具——分布光度计四：配光设计实践与案例五：反射器设计汇总
五：反射器设计汇总
反射器表面的纹理效果

TracePro光源建立及设定

12
9
表面光源
• 表面光源可直接建立在表面上 • 发射形式：
– – – – – 表面特性光通量照度黑体辐射灰体辐射
• 波长形式：
• 表面光源产生器
– 不连续波长 – 自动产生的波长
10
表面光源产生器
Surface Source Property Generator
11
档案光源
• ASCII档记录光源位置、方向及通量 • 可自行输入Excel • Incident Ray Table 也可储存为档案光源
均匀高斯朗伯型太阳光单一波长或多波长光源应用光纤光学激光二极管格点光源法线向量指上向量格点图形圆形矩形扰动矩形十字随机棋盘形格点光源均匀光通位置加权
建立及设定光源
建立光源
• TracePro5.0版本后的光源波长，分析单位独立设定 • 可建立三种光源
– 格点光源：与几何模型无关 – 档案光源：从外部导入 – 表面光源：可直接用于模型表面
2
格点光源
• 适用情况
－边界确定的平面－发光形式：均匀、高斯、朗伯型、太阳光－单一波长或多波长光源
• 应用
－光纤光学－激光二极管
3
格点光源
4格点光源5Fra bibliotek格点光源
指上向量
法线向量
6
格点图形
圆形矩形扰动矩形
十字
随机
棋盘形
7
格点光源
8
格点光源
均匀光通/位置加权：每条光线能量相同，位置不均匀分布均与位置/光通加权：每条光线能量不同，位置均匀分布

TracePro 7.0自学课件(3)

Surface Properties 表面材质 RepTile 鳞甲，设定网点 Irradiance 辐照度 Lens 透镜 Aperture 孔径 Semi-Diameter 半孔径 Decenter 位移 Obstruction 遮蔽物
Position 位置 Aspheric 非球面 Units 单位 Thinkness 厚度 Catalog 目录 Block 方形 Cylinder/Cone圆筒/圆锥 Torus 圆环
TracePro 7.0 自学课件（3）
黄振永
TracePro
定义属性编辑属性应用属性
一般而言，在你能够“应用”属性之前，你需要先“定义”它。
然而为了正确地定义属性，你要得到希望定义的属性的测量数据。
例如，如果你有一种特殊涂料想用在你的模型表面，在定义涂料的TracePro属性前，你必须先测量其属性。
应用属性
Define→Apply Properties
TracePro 光线追迹
TracePro通过光线轨迹控制来模拟光通量通过模型的分布：
描光模式：Analysis mode 和Simulation mode
TracePro通过光线轨迹控制来模拟光通量通过模型的分布：
描光设置：Raytrace→Raytrace Options...
Sphere 球形 Thin Sheet Plane 平面 Define 定义光线特性 Apply Proterties 应用特性，使用材质 Edit Property Data 编辑特性 Surface Properties 表面材质 Material Properties 材料材质

tracepro学习经验和知识点

• 1.直接在表面属性编辑器中选取stack类型，然后选者膜类型，因为薄膜堆层编辑器从属于表面属性编辑器
• 2.先在薄膜堆层编辑器中定义几层薄膜，保存后可嵌入到你定义的一个表面属性，然后应用属性到表面
定义表面光源
• Flux和irradiance是不连续光源 • Blackbody和graybody是连续光源 • 不连续波段和连续波段的选择是针对
Tracepro中光线颜色的介绍 2023最新整理收集 do something
• 当只有单色光作用时 • 1.红色表示光线衰减至原来的100%~66%； • 2.绿色表示光线衰减至原来的66%~33%； • 3.蓝色表示光线衰减至原来的33%~0%。 • 但建立多色光源时，光线颜色不再表示能
量，而是表示不同颜色的光
重点采样的设置
• 1.设置面光源 • 2.在该面光源的apply properties中选取
importance sampling选项卡，在该选项卡中增加重点采样面
重点采样面设置
重点采样
• 手动重点采样和自动重点采样 • 自动设置重点采样可以用于已经定义了
prescription的光学系统 • 注： prescription为属性选项卡，它规定了
3.irradiance map 看到的是通过2中选出的光线携带的能量，所以在各个中间的面上，irradiance map得到的结果里，总能量上都是一致的。作小模型验证过
4exit surface 上出射的能量是如何计算的？从现有的文献看一开始并不知道是多少，是方向的计算得来得，具体的计算方法，待详。
理论或测量得到数据制成光源文件
• 按照上一ppt页的制作方法保存为txt格式后，删除其值，输入实测值，特别注意文件头

TracePro教程上海交通大学

成像设计、透镜，镜头设计
4
光学计算软件的计算方法
Non-Sequential Ray Tracing（非序列光线追迹）
TracePro 属于非序列描光以实体对象构建光路系统光线与实体表面的作用顺序不需设计者指定光线与实体表面的作用可以同时计算反射、折射、散
射、吸收、衍射等行为需要足够多的光线数量以更接近真实的情况计算速度比较慢不易做自动优化和公差分析主要应用
8
初始设定
对计算机内存、虚拟内存的要求较高
增加物理内存和虚拟内存的数量在进度大量光线计算时不要运行其它软件
9
初始设定
菜单 Æ Help Æ About 查看TracePro版本 ACIS Version
第一套使用ACIS核心的软件可以顺畅的与其它造型软件进行文件的相互转换
该数据库也保存了所有用户自定义材质等信息
材质相同
材质数据库
模型文件2 模型文件1
12
初始设定
数据库设定
设定TracePro数据库TracePro.mdb路径 View>>Customize… OML文件仅包含
光路系统的部分信息，如果共享资料需要将材质等参数导出成文本文件。 Tools Æ Database Æ Export (F12)将材料保存成Excel格式文件
光学计算软件的计算方法
Sequential Ray Tracing(序列光线追迹)
OSLO 属于序列描光以光学面建立模型单一光源或者对多光源的设置受到局限需要设计者指定光学面的计算顺序各个光学表面仅计算一次（反射、折射、散射）计算速度快可以进行优化和公差分析主要应用
多波长模拟时：代表波长的长波、短波 Demo/Color/SF6Prisim 示例

Tracepro入门与进阶1-40

Tracepro 入门与进阶CYQ DESIGN STUDIO1Tracepro 入门与进阶CYQ DESIGN STUDIO内容简介本书以美国 Lambda Research Corporation 的最新 3.24 版本为蓝本进行编写，内容涵盖了 tracepro3.24 光学仿真设计的概念、tracepro 软件的配置和用户定制、光学元件模型的创建、描光、分析等内容。

本书章节的安排次序采用由浅入深，前后呼应的教学原则，在内容安排上，为方便读者更快、更深入地理解 tracepro 软件中的一些相关概念、命令和功能，并对运用该软件进行光学仿真设计的过程有一个全局的了解，本书中介绍了单片 LCD 投影机的仿真设计全过程，同时在本书的最后一章详细介绍了背光源等光学仿真设计过程，增强了本书的可读性和实用性，摆脱单个概念、命令、功能的枯燥讲解和介绍。

本书可作为光学专业人员的自学教程和参考书籍，也可作为大专院校光学、光电专业的学生学习 tracepro 的使用教材。

2Tracepro 入门与进阶CYQ DESIGN STUDIO前言Tracepro 是一套可以做照明光学系统分析、传统光学分析，辐射度以及光度分析的软件，它也是第一套由符合工业标准的 ACIS 立体模型绘图软件发展出来的光机软件。

功能强大的 Tracepro 减轻了光学设计人员的劳动强度，节约了大量的人力资源，缩短了设计周期，还可以开发出更多质量更高的光学产品。

但目前 Tracepro 学习教程甚少，不少初学者苦于无参考学习资料而举步为艰。

本人根据从事光学设计的经验与运用 Tracepro 的体会，汇集成书，目的是使 Tracepro 的初学人员能快速入门，快速见效，使已入门者能进一步提高 Tracepro 的应用水平和操作能力，从而在工作中发挥更大的效益，为中国的光学事业作出贡献！本书乃仓促而成，虽然几经校对，但错误之处在所难免，恳请广大读者朋友予以指正，不甚感谢！电子邮箱： cyqdesign@陈涌泉 2004 年 12 月 4 日3Tracepro 入门与进阶CYQ DESIGN STUDIO目录第一章 TracePro3.24 软件介绍与安装 --------------------------------------------------1 1.1 TracePro 软件介绍-------------- --------------------------------------------------5 1.2 TracePro3.24 软件安装 --------------------------------------------------7 第二章基本功能介绍 ---------------------------------------------------------------------15 2.1 用户界面介绍 ---------------------------------------------------------------------15 2.2 系统设置 ------------------------------------------------------------------------23 2.3 建立模型途径 ---------------------------------------------------------------------24 2.4 建立模型 --------------------------------------------------24 2.4.1 Lens Element 建立 --------------------------------------------------25 2.4.2 菲涅尔透镜的建立 -----------------------------------------------------26 2.4.3 反射镜的建立 -------------------------------------------------------------27 2.4.4 基本形状建立 -------------------------------------------------------------28 2.4.5 其它模型 ------------------------------------------------------------------29 2.5 定义光学特性 --------------------------------------------------------------------29 2.5.1 运用属性 -------------------------------------------------------------------29 2.5.2 编辑属性数据- -------------------------------------------------------------30 2.6 分析功能-----------------------------------------------------------------------------31 2.6.1 照度、辉度分析-- ---------------------------------------------------------32 2.6.2 光强度分析 ----------------------------------------------------------------33 第三章入门设计实例--- ----------------------------------------------------------------34 3.1 球形反光碗设计--------------------------------------------------------------------35 3.2 光源的建立 -------------------------------------------------------------------------39 3.3 聚光镜的建立 ----------------------------------------------------------------------40 3.4 菲涅尔透镜的建立-----------------------------------------------------------------42 3.4.1 焦距为 120mm 的菲涅尔透镜的建立 -----------------------------------43 3.4.2 焦距为 185mm 的菲涅尔透镜的建立-------------------------------------46 3.5 液晶屏的建立-----------------------------------------------------------------------48 3.6 投影镜头的建立--------------------------------------------------------------------50 3.7 LCD 投影机光学系统的建立 ---------------------------------------------------56 第四章进阶设计实例----------------------------------------------------------------------62 4.1 导光管设计 -------------------------------------------------------------------------62 4.2 背光源设计 -------------------------------------------------------------------------79 4.2.1 背光源技术介绍--------------------------------------------------------------79 4.2.2 设计背光源--------------------------------------------------------------------904Tracepro 入门与进阶CYQ DESIGN STUDIO第一章：TracePro 软件介绍与安装1.1 TracePro软件介绍TracePro 是一套能进行常规光学分析、设计照明系统、分析辐射度和亮度的软件。

TracePro 点光源的设置教程

TracePro 点光源的设置
点击定义，出现图1界面。

步骤一：格点设置。

把外半径设置成很小的数值，内半径设置为0，这样格点光源可视为点光源。

法线向量和指向向量按图1设置（法线向量若填-1，则发光方向指向Z轴负向）。

若光源设在Z轴10mm 处，Z栏目里边就填写10，若光源设在坐标原点，X、Y、Z栏目都填0。

环数设置越多，出射光线条数就越多。

图1
步骤二：光束设置。

按图2填写数据，半角R决定了光束角度，若填60，则光束角度为120度。

偏振设置为“无偏振”，波长设置为0.5461微米或其它数值，点击插入点光源，设置完毕。

点击追光按钮就可以看到点光源发出的光束了。

图2
步骤三：点光源修改。

若想修改点光源，点击左下角“光源”，则在左上角出现格点光源、面光源和档案光源，把格点光源展开，点击你以前设置的点光源便出现设置时的对话框，从而可以进行修改。

TracePro-训练课程2005-0425

版权所有讯技科技股份有限公司
31
定义光学特性
• Apply Properties标签介绍
➢ Material ➢ Surface Properties
-材质新增 -光学特性之编辑
2020/11/24
版权所有讯技科技股份有限公司
32
定义颜色及偏振片
➢ Prescription -找出光线与surface作用之顺序，用于
偏好设定
• Preferences
2020/11/24
版权所有讯技科技股份有限公司
15
TracePro模拟步骤
• 建立模型及材質，光學特性
• 光源建立
• 描光设定
• 分析功能
2020/11/24
版权所有讯技科技股份有限公司
16
建立模型方式
• TracePro直接建立
– 利用TracePro内建之功能建立各种模型
• Healing-可利用healing来修正模型错误
2020/11/24
版权所有讯技科技股份有限公司
ns Design Software data
– ZEMAX – OSLO – CodeV – ACCOS – Sigma2000
2020/11/24
2020/11/24
版权所有讯技科技股份有限公司
4
Ray tracing II
➢ Non-sequential ray tracing(非序列性描光) ▪ 以对象之观念建构模型 ▪ 无顺序之考虑 ▪ 对同一对象可同时计算穿透,反射,吸收及散射 ▪ 需模拟大量光线(需较长时间) ▪ 最接近真实光线之行径 ▪ 不易作最佳化及公差分析
TracePro TRAINING COURSE

TracePro练习实例(培训用)

2020/1/16
（9）在TracePro中，新建一个窗口，把第（8）步得到的模型复制到这里，然后插入两圆柱，使复制过来的模型分别与两圆柱取差集，切去两端部分；
2020/1/16
（10）再插入两方块，数据如图，把上一步得到的模型与两方块作差集处理，得到可以切割散热器的鳞片；
（11）把得到的散热器鳞片复制到设计球泡灯的窗口，使其向上移动1mm，然后复制，旋转6度，依次下去，插入60个鳞片，把得到的60个鳞片取并集，整合成一个模型；
（3）插入圆管作为固定孔，数据如图所示，复制一个圆管，绕Z轴旋转180度，使上一步的模型与两圆管取并集；
2020/1/16
插入两圆管
（4）插入圆柱，数据如图，再复制一个，绕Z轴旋转180，使上一步得到的模型与两圆柱取差集，差出固定孔；
2020/1/16
差集出穿线孔
插入两圆柱
（5）插入圆锥，作为散热器支架，数据如图，然后连续复制三个，各绕Z轴旋转90度，把上步得到的模型与四圆锥取并集，到这完成底座的建模；
（4）插入圆柱，如图所示，支架与圆柱取差集，差出放热沉的地方；
2020/1/16
片，如图所示；
2020/1/16
（7）插入电极，先插入方块Block1，再插入Block2，两者取差集，把差出的电极1，绕Z轴旋转180度，得到电极2；
2020/1/16
（8）插入荧光粉，如图所示，复制芯片，使荧光粉与芯片差集，差出放芯片的位置；
四个散热器支架
2020/1/16
（6）散热器的建模，插入圆管，数据如图所示；
2020/1/16
（7）把刚插入的圆管复制到一个新建窗口里面，插入三个方块，使圆管与其取差集，得到散热器鳞片；

TracePro 训练课程参考文档

2
版
10
SAT特性
•可储存于SAT file之Data
–Material Properties –Surface Properties –Surface Source parameters –Importance sampling targets –Prescription data –Object and surface names –Exit surface for simulation mode
2
版
23
多面体反射面
• Facetted Rim Ray • 指定光源位置、
大小及目标位置、大小，便可自动产生多面体反射面
2
版
24
遮光板及水管状
• Baffle Vane • Tube
2
版
25
基本形状
•Primitive Solids
–Block –Cylinder/Cone –Torus –Sphere –Thin Sheet
2
版
6
版本
•目前版本3.3.1版
–包含有一个主程序及数个 CAD Translator
–Photo realistic Render –主程序分为四个等级
RC ,LC ,Standard ,Expert
•每年数次版本更新
2
版
7
国内使用群
• 投影显示器:中强光电，明碁，台达，大亿，奇景光电，美隆电子，铼德，浙江舜宇… • 镜头：普立尔，佳能(Canon)，玉晶，致申，台达，葳强，光宝… • LED封装及应用:工研院，仁宝，亿光，东贝，光宝，天津光宝，今台，佰鸿，铼宝，玉景，艾笛森… • LCD模块:友达光电,瀚宇彩晶，广辉，胜华，瑞仪光电，芸光，中强，华上，深圳宏瑞光电，国冶星，苏州冠鑫，世成，李洲… • 罗技，菱光，精碟，欣昱晟，东莞莹辉，上海奥姆龙（OMRON），丽

TracePro课件授课课件

• 应用属性
• 编辑属性数据
3.光线追迹 (RAYTRACING)
• TracePro通过光线轨迹控制来模拟光通量通过模型的分布
• 描光模式 Analysis mode 和Simulation mode
• 描光设置 Analysis→Raytrace Option
• 栅格化描光 Analysis→Grid Raytrace
• 点击Insert插入，然后缩放
• 接下来使用Revolve命令对上面输入的光管进行右端面延伸： 1、选中光管右端面，即表面2。 2、选择Edit→Surface→Revolve命令。 3、在Revolve Surface Selection对话框中，延转角度Angle为90 度，半径25。 4、位置坐标输入见图：
• TracePro的4个等级：
• RC：只能仿真反射式光学机构； • LC：可以分析较少对象数及光源数的系统； • Standard：标准配备，可分析大部分照明及光学系统； • Expert：增加 RepTile 功能，方便设计多且重复的对象。
• TracePro用“Generalized Raytracing”技术来追迹光线,这种技术允许你引入光线到一个模型，而在物件和表面相交处并没有引起额外的损失。在每个每交点，个体光线遵从吸收、反射、折射、衍射和散射定律。
• 当光线在实体中沿不同路径传播时,TracePro跟踪每条光线的光通量。TracePro计算光的吸收、镜面反射及折射、衍射和散射能量。
SEQUENTIAL RAY TRACING
• 以光学面来建构模型 • 单一光源 • 计算时考虑光学面的顺序 • 各光学面只计算一次 • 计算速度快，时间短 • 可作最佳化计算(Optimization)和公差分析(Tolerance)

Tracepro培训一光源设置

Half angle: 定义发散角度均匀角度高斯分布 Lambertian分布日照分布
光束方向一般设置为垂直于格点。若需调整光线方向，可通过调整格点光源方向设置。
2016/1/20
wavelengths
单一波长，Raytrace光线条数与可点光线条数一致；多波长刚按波长数成正比增加。更改波长对应weight仅减少对应光线的光通量，不减少追迹光线数。左例：格点光线条数：rays/wave 271 每条光线能量 1W 两个波长，计追迹光线542条
2016ቤተ መጻሕፍቲ ባይዱ1/20
Grid setup-格点边界设置
圆形矩形
可实现环形发光面
Grid setup-格点图形
格点图形定义格点边界中发光点的位置，有以下6种变化
2016/1/20
Grid setup-格点光线条数及计量单位
经圆形边界，圆形格点图形为例。通过定义格点图形的环数可设置光线条数。
Ex: Ring 10 rays/wave 210 Ring 100 rays/wave 22350 计量单位：辐度学、光度学辐度学光度学
Grid setup-格点光源方向设置
左图例设置为光线朝Z轴正向出射
2016/1/20
Beam setup-密度分布
• 均匀分布 • 高斯分布
均匀光通 /位置加权均匀位置/光通加权
Beam waist: the 1/e2 point. X,Y 方向可设置不同宽度
2016/1/20
Beam setup-角度分布、光束方向
Junyi.Zheng
2016/1/20
建立光源
TracePro5.0版本后的光源波长，分析单位独立设定 • 可建立三种光源 – 格点光源：与几何模型无关 – 档案光源：从外部导入 – 表面光源：可直接用于模型表面

TracePro-训练课程2005-0425

TracePro_Study

Tracepro学习教程

tracepro

Tracepro中文手册第六章

tracepro操作步骤

高端灯光设计师之TracePro配光设计与应用

TracePro光源建立及设定

TracePro 7.0自学课件(3)

tracepro学习经验和知识点

TracePro教程上海交通大学

Tracepro入门与进阶1-40

TracePro 点光源的设置教程

TracePro-训练课程2005-0425

TracePro练习实例(培训用)

TracePro 训练课程参考文档

TracePro课件授课课件

Tracepro培训一 光源设置

Tracepro培训一光源设置
