幕墙深化设计施工图审图要点1图纸目录(应包含以下图纸)(1)封面、目录(2)设计说明(3)幕墙构件平面、立面布置图(4)墙材与龙骨、各向龙骨间的连接、安装详图(5)主龙骨与主体结构连接的构造详图2图纸深度及设计审图要点(1)设计说明:注明设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格。

焊缝质量等级、防腐及防火措施。

建筑幕墙面板材料要求及物理性能幕墙式建筑外墙保温材料要求窗槛墙、窗间墙的填充材料要求防火封堵材料要求幕墙防雷做法重点检查材料要求:幕墙式建筑外墙保温材料应为A级,可采用憎水型岩棉。

建筑幕墙面板的燃烧性能应为B1级以上。

金属夹芯复合板材,其芯材应采用不燃保温材料。

窗槛墙、窗间墙的填充材料应采用不燃保温材料(A级)。

非幕墙式建筑外墙保温材料燃烧性能:高度大于50米为A级;高度学院50米为A级或B1级。

(2)幕墙构件平面、立面布置图:图中标注墙面材料、竖向和水平龙骨(或钢索)材料的品种、规格、型号、性能;与建筑、结构专业核对幕墙专业门洞、窗洞位置;幕墙立面部位均要有结构供幕墙受力。

检查幕墙与内装地面、景观地面交接处标高;与结构专业核对幕墙专业预埋件位置、标高;外立面分格应考虑室内功能及墙体布置;幕墙逃生窗数量设置应符合消防安全要求,逃生窗四周要有防火封堵做法。

与室内建筑平面核对逃生窗位置。

幕墙窗扇开启方向应满足当地消防安全要求;窗槛墙高度要求大于800mm;建筑外墙上,防火墙两侧的门窗洞口边缘水平距离应满足规范要求(2m或4m),否则应设置固定乙级防火门、窗,并要在幕墙门窗平立面布置图中有所体现;办公楼、酒店等高层建筑外窗禁止采用外平开;外开时应限制开启距离,并采用防脱设置;高层建筑采用外开上悬窗时,应设有防脱设置。

防脱装置及五金锁点配置要在图纸中有所体现;玻璃幕墙、外窗临空处要设置栏杆;栏杆高度应符合要求。

采用玻璃作为栏板时,应选用防撞击夹胶玻璃;幕墙图纸中要设置预留外墙清洗点,外墙清洗点要有节点做法;幕墙图纸应结合泛光的灯具布置、安装、维修进行设计,要有维修马道、爬梯;所有钢化玻璃均需做均质处理。

幕墙深化设计施工图审图要点

幕墙深化设计施工图审图要点

幕墙深化设计施工图审图要点1图纸目录(应包含以下图纸)(1)封面、目录(2)设计说明(3)幕墙构件平面、立面布置图(4)墙材与龙骨、各向龙骨间的连接、安装详图(5)主龙骨与主体结构连接的构造详图2图纸深度及设计审图要点(1)设计说明:注明设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格。

焊缝质量等级、防腐及防火措施。

建筑幕墙面板材料要求及物理性能幕墙式建筑外墙保温材料要求窗槛墙、窗间墙的填充材料要求防火封堵材料要求幕墙防雷做法重点检查材料要求:幕墙式建筑外墙保温材料应为A级,可采用憎水型岩棉。

建筑幕墙面板的燃烧性能应为B1级以上。

金属夹芯复合板材,其芯材应采用不燃保温材料。

窗槛墙、窗间墙的填充材料应采用不燃保温材料(A级)。

非幕墙式建筑外墙保温材料燃烧性能:高度大于50米为A级;高度学院50米为A级或B1级。

(2)幕墙构件平面、立面布置图:图中标注墙面材料、竖向和水平龙骨(或钢索)材料的品种、规格、型号、性能;与建筑、结构专业核对幕墙专业门洞、窗洞位置;幕墙立面部位均要有结构供幕墙受力。

检查幕墙与内装地面、景观地面交接处标高;与结构专业核对幕墙专业预埋件位置、标高;外立面分格应考虑室内功能及墙体布置;幕墙逃生窗数量设置应符合消防安全要求,逃生窗四周要有防火封堵做法。

与室内建筑平面核对逃生窗位置。

幕墙窗扇开启方向应满足当地消防安全要求;窗槛墙高度要求大于800mm;建筑外墙上,防火墙两侧的门窗洞口边缘水平距离应满足规范要求(2m或4m),否则应设置固定乙级防火门、窗,并要在幕墙门窗平立面布置图中有所体现;办公楼、酒店等高层建筑外窗禁止采用外平开;外开时应限制开启距离,并采用防脱设置;高层建筑采用外开上悬窗时,应设有防脱设置。

防脱装置及五金锁点配置要在图纸中有所体现;玻璃幕墙、外窗临空处要设置栏杆;栏杆高度应符合要求。

采用玻璃作为栏板时,应选用防撞击夹胶玻璃;幕墙图纸中要设置预留外墙清洗点,外墙清洗点要有节点做法;幕墙图纸应结合泛光的灯具布置、安装、维修进行设计,要有维修马道、爬梯;所有钢化玻璃均需做均质处理。

幕墙工程施工图会审要点

幕墙工程施工图会审要点

幕墙工程施工图纸会审要点1.总则1.1 为指导建筑幕墙工程施工图设计文件的审查工作,使建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定,并切实保障幕墙工程的设计质量,制定本要点。

1.2 本要点供施工人员对建筑幕墙工程进行施工图技术性审查时参考执行。

1.3本要点审查的对象:由支承结构体系与面板组成的,可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

1.4 建设单位报请建幕墙工程施工图技术性审查的资料应包括以下主要内容:1.4.1 作为建筑幕墙工程设计依据的相关建施、结施图。

改变原有幕墙设计形式及用材的应由原设计人员签字确认。

1.4.2 全套建筑幕墙工程施工图纸及相关结构、热工计算书,采用软件计算的应注明软件名称、版本号。

1.4.3 审查需提供的其它相关资料。

1.5 本要点由下列内容组成:1.5.1 工程建设标准强制性条文:工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全,人身健康,环境保护和公共利益的条文,它同时兼顾了提高经济和社会效益等方面的要求。

凡审查要点中引用的强制性条文,必须在施工图设计文件中贯彻执行。

1.5.2引用的标准:根据行业特点,除相关的强制性条文外,本要点另行引用了一些与强条关系密切,对安全和公众利益影响较大的重要规范条款,供审查机构根据工程具体情况参照执行。

1.5.3 施工图是否达到规定的设计深度要求。

1.5.4 法律、法规和政府文件中涉及技术管理的规定。

1.6本要点所涉及的标准内容应以现行规范标准内容为准。

对工程建设中采用新技术、新工艺、新材料不符合现行强制性条文的。

应由建设单位组织专题技术论证,报苏州建设行政主管部门审定批准。

1.7本要点适用范围为苏州市。

2.审查要点中引用的强制性条文:2.1 审查依据:《建筑结构可靠度设计统一标准》GB50068-20012.2 审查依据:《建筑结构荷载规范》GB50009-20012.3 审查依据:《建筑抗震设计规范》GB50011-20012.4 审查依据:《公共建筑节能设计标准》GB50189-20052.5 审查依据:《建筑物防雷设计规范》GB50057-94(2000版)2.6 审查依据:《钢结构设计规范》GB50017-20032.7 审查依据:《冷弯薄壁型钢结构技术规范》GB50018-20022.8审查依据:《玻璃幕墙工程技术规范》JGJ102-20032.9 审查依据:《金属与石材幕墙工程技术规范》JGJ133-20012.10 审查依据:《混凝土结构后锚固技术规程》JGJ145-20042.11 审查依据:《建筑玻璃应用技术规范》JGJ113-20033.查要点中引用的强制性标准:3.1 审查依据:《高层民用建筑设计防火规范》GB50045-95(2005版)3.2审查依据:《玻璃幕墙工程技术规范》JGJ102-20033.3审查依据:《金属与石材幕墙工程技术规范》JGJ133-20014. 审查要点中对施工图设计文件深度的要求:4.1 审查依据《建筑工程设计文件编制深度规定》5. 审查要点中引用的相关法律法规:5.1 审查依据:《建设工程质量管理条例》5.2审查依据:建设部关于《建筑安全玻璃管理规定》。

幕墙专业施工图审图要点

幕墙专业施工图审图要点

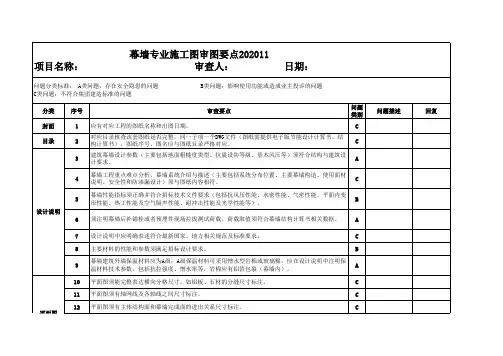

图纸内容审核 是
