在研究各种谐振电路时，常常涉及到电路的品质因素Q 值的问题，那末什么是Q 值呢？下面我们作详细的论述。

1 是一串联谐振电路，它由电容C、电感L 和由电容的漏电阻与电感的线电阻R 所组成。

此电路的复数阻抗Z 为三个元件的复数阻抗之和。

Z=R+jωL+（-j/ωC）=R+j（ωL-1/ωC）⑴
上式电阻R 是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X 表示，ω是外加信号的角频率。

当X=0 时，电路处于谐振状态，此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。

因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。

电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU 品质因素Q=1/ωCR，这里I 是电路的总电流。

电感上的电压有效值UL=ωLI=ωL*U/R=QU 品质因素Q=ωL/R
因为：UC=UL 所以Q=1/ωCR=ωL/R
电容上的电压与外加信号电压U 之比UC/U= （I*1/ωC）/RI=1/ωCR=Q
感上的电压与外加信号电压U 之比UL/U=
ωLI/RI=ωL/R=Q
从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。

rlc串联谐振电路品质因子q

RLC串联谐振电路品质因子Q一、引言RLC串联谐振电路是一种基本的电路结构，由电感(L)、电阻(R)和电容(C)组成。

谐振电路在电子学和通信领域有着广泛的应用，品质因子Q是衡量谐振电路性能的重要指标之一。

本文将深入探讨RLC串联谐振电路的品质因子Q。

二、RLC串联谐振电路的基本原理1.RLC串联谐振电路的结构RLC串联谐振电路由电感L、电阻R和电容C依次串联而成。

电感L和电容C形成谐振回路，电阻R用于限制电流和消耗能量。

2.谐振现象的产生RLC串联谐振电路在特定频率下会产生谐振现象。

当电感L和电容C的阻抗大小相等且互补时，电路呈现共振状态，此时电路中的电流和电压达到最大值。

此频率称为谐振频率。

3.品质因子Q的定义品质因子Q是衡量谐振电路性能的一个重要指标。

它定义为谐振频率下的能量储存与能量损耗的比值。

品质因子Q越大，电路的能量储存能力越强，能量损耗越小，电路的稳定性和选择性越好。

三、品质因子Q的计算方法品质因子Q可以通过不同的方法进行计算，以下是常用的两种计算方法：1.品质因子Q的频率响应法计算这种方法是通过测量谐振电路在不同频率下的电压幅值和相位差，然后根据谐振电路的频率响应特性计算得出品质因子Q的值。

计算公式如下：Q = ωL/R其中，ω为谐振频率，L为电感的感值，R为电阻的阻值。

2.品质因子Q的带宽法计算这种方法是通过测量谐振电路的带宽，即谐振频率下电压幅值降低到其最大值的一半时的频率范围，然后根据带宽和谐振频率计算得出品质因子Q的值。

计算公式如下：Q = f0 / Δf其中，f0为谐振频率，Δf为带宽。

四、品质因子Q的物理意义品质因子Q反映了谐振电路的能量损耗情况和选择性能力。

具体来说，品质因子Q 的物理意义主要包括以下几个方面：1.能量损耗品质因子Q越大，电路的能量损耗越小。

这是因为在谐振频率下，电路中的能量主要储存在电感和电容中，而电阻消耗的能量较少。

因此，高品质因子的电路具有较高的能量储存能力。

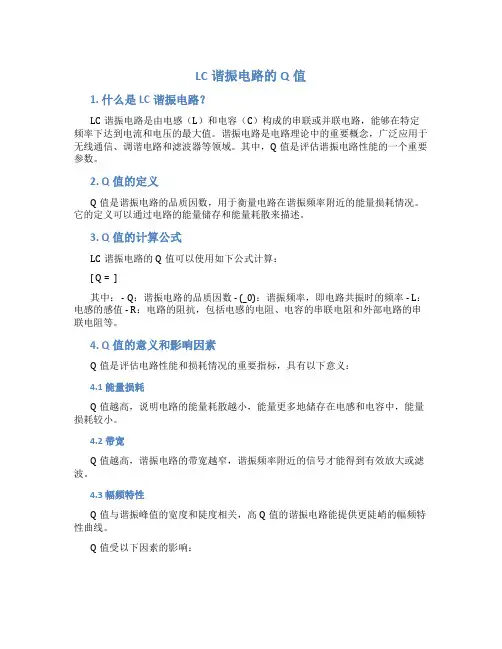

lc谐振电路的q值

LC谐振电路的Q值1. 什么是LC谐振电路？LC谐振电路是由电感（L）和电容（C）构成的串联或并联电路，能够在特定频率下达到电流和电压的最大值。

谐振电路是电路理论中的重要概念，广泛应用于无线通信、调谐电路和滤波器等领域。

其中，Q值是评估谐振电路性能的一个重要参数。

2. Q值的定义Q值是谐振电路的品质因数，用于衡量电路在谐振频率附近的能量损耗情况。

它的定义可以通过电路的能量储存和能量耗散来描述。

3. Q值的计算公式LC谐振电路的Q值可以使用如下公式计算：[ Q = ]其中： - Q：谐振电路的品质因数 - (_0)：谐振频率，即电路共振时的频率 - L：电感的感值 - R：电路的阻抗，包括电感的电阻、电容的串联电阻和外部电路的串联电阻等。

4. Q值的意义和影响因素Q值是评估电路性能和损耗情况的重要指标，具有以下意义：4.1 能量损耗Q值越高，说明电路的能量耗散越小，能量更多地储存在电感和电容中，能量损耗较小。

4.2 带宽Q值越高，谐振电路的带宽越窄，谐振频率附近的信号才能得到有效放大或滤波。

4.3 幅频特性Q值与谐振峰值的宽度和陡度相关，高Q值的谐振电路能提供更陡峭的幅频特性曲线。

Q值受以下因素的影响：4.4 电感与电容的参数电感和电容的感值和串联阻抗对Q值有直接影响。

较大的感值或电容的串联将导致较大的Q值。

4.5 电路的损耗Q值还会受到电感、电容和外部电阻等元件的损耗的影响，损耗越小，Q值越高。

5. Q值的应用Q值在无线通信和频率选择性放大电路等领域有广泛应用。

5.1 无线通信在无线通信系统中，谐振电路的Q值会直接影响通信质量。

高Q值的谐振电路可以提高频率选择性，减小干扰信号对接收信号的影响。

5.2 频率选择性放大电路高Q值的谐振电路可以在特定频率范围内实现放大增益的增强，对所需频率范围内的信号进行放大，而其它频率范围的信号则被抑制。

6. 总结LC谐振电路的Q值是评估电路性能和能量损耗的重要参数，它反映了电路在谐振频率附近的能量储存和能量耗散的情况。

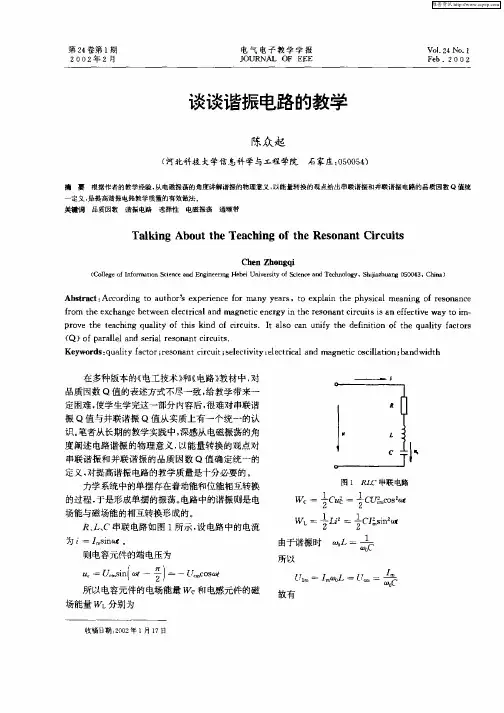

谈谈谐振电路的教学
