电子围栏技术要求及参数
G5S系列电子围栏说明书
亲爱的用户，欢迎您选用广拓电子围栏。
谨此感谢！为了使您更方便使用，请仔细阅读说明书，并按照说明书步骤操作，同时特别注意说明书中所有的警告和注意事项。
请妥善保存此说明书。
由于产品的改进，您所得到的电子围栏产品可能与说明书中图示不完全一致，请以实际产品为准，谨此致歉。
●本产品工作时内部带有高压，为避免电击伤害请勿私自拆装；●产品输出端和前端有5000V～10000V高压，在产品工作状态下，切勿触摸；●切勿在雷电期间安装电子围栏；●切勿将脉冲主机直接安装于潮湿场所。
●本产品一旦出现异常情况，应先切断电源，并及时通知专业安装或检修人员。
切勿自行拆修，否则后果自负；●用户不得自行打开主机维修，否则我方不予保修；●本产品的使用者，必须具有电器安全及触电解救知识；●安装使用前请阅读此说明书，熟悉本产品的正确使用方法并规范操作，否则产生的一切后果，由使用者承担。
目录一、功能与特点 (3)二、技术参数 (4)三、脉冲主机的说明及应用 (5)四、前端围栏的选型 (13)五、前端围栏的安装 (14)六、使用与维护 (20)七、简单故障排除方法 (21)八、布线案例 (20)一、功能与特点G5S系列脉冲电子围栏主机属于第四代网络电子围栏产品。
他把阻挡、威慑、报警、智能显示和联网远程控制等功能有机地集成在一起，是一种崭新的智能型周界阻挡安防报警产品。
针对传统模式电子围栏短路同根导线或脉冲间隔内触发不报警的弊端问题，通过先进的技术，解决当前行业难题，实时智能监控围栏工作状态，引领电子围栏行业领域革新的新潮流。
G5S系列脉冲主机有以下主要功能特点1.1网络光纤通讯接口：主机内置光口模块和网络模块，可以与光纤和网络进行直连通讯，比外置光端机及网络模块方式更稳定可靠。
1.2远程控制：通过控制键盘远程实现定时布防、撤防，电压调节，报警输出延时时间调整等关键参数的调整和控制。
1.3多级联网：通过控制键盘或控制软件，可实现多级联网。
1.4BI-Polar:独有BI-Polar技术，可实现前端围栏上每根线都有高压脉冲电，让入侵者无机可乘。
电子围栏设计方案(四线制)
智能型脉冲电子围栏周界报警系统设计方案1第一部分 安全防范系统新理念1.1“报警为主”转变为“阻挡为主”最新的安防理念“阻挡为主，报警为辅”，颠覆了传统的安防系统以“报警为主”的概念，是当下技防技术的发展趋势。
监控摄像头，被动红外探测、主动红外对射等，他们都可以记录犯罪行为，并且都可以发出报警信号，但却不能有效制止违法犯罪行为。
但如果我们采用脉冲电子围栏，却能起到更全面的作用：心理威慑 → 物理屏障 → 高压打击脉冲电子围栏一套系统可完成从心里到行动上的震慑和阻止，我们的目的不是要惩罚犯罪，而是要制止违法行为的产生，符合世界上最新的安防理念“阻挡为主，报警为辅” 此外电子围栏从安装调试，维护，使用寿命等综合因素来考虑显然比起现有的周界安防产品是一个更好的选择。
1.2省力、省事、省钱在一些重要的场所，例如大型工厂、住宅区、看守所等人员密集且较难管理的场合，我们总要花大力气雇佣、训练一大批保安，筑起人墙来维护稳定。
10个保安为例的工资支出：10×12×2000=24万/年，还要一批人来管理、指挥他们，年年如此。
如果利用脉冲电子围栏，就可省力省事省钱了，即使代替部分人力保安，多年下来，其累加节省的经济和管理成本是非常可观的。
如此高效、有力、节约的管理，才是智者所为！偷完就跑！进不去了！1.3设计理念1.1、安全等级设计周界电子围栏，通常把安全等级分为三级：①一般安全级，采用四线制，防区分段不大于400m。
②中等安全级，采用四线制，防区分段不大于200m。
③高等安全级，采用四制，防区分段不大于100m。
（注：独立式电子围栏通常采用4—8线制）。
1.2、安全性①不准在围栏上接入交流电源，当产品失效或发生故障时，应保证电子围栏不带交流电。
②电子围栏应与电力线路保持足够的安全距离。
③应防止植物沿电缆向上生长，电缆与植物间的最小距离为1m （从植物摇摆时的接近位置计算）。
④电子围栏主机应就近单独接地，不得与电力线路接地共用，接地电阻应小于10Ω。
学校校园电子围栏整体解决方案
学校校园电子围栏整体解决方案V3.0 学校校园电子围栏整体解决方案目录第一章、前言 (1)第一节系统特点 (3)第二节工作原理及技术参数 (4)第三节设计要求 (6)第二章方案设计及工程预算 (9)第一节设计依据 (9)第二节设计原则 (10)第三节设计方案 (11)第四节产品部件组成与介绍 (16)第五节安装过程及安装工艺 (18)第六节预算报价 (24)第一章、前言学校安全保卫工作的现状：目前，无论是普通高校还是中小学校，校园安防现状都不容乐观，基本上处在一个以人防和机防为主的状况中，技防仍然处在起步阶段。
学校不断在人防和机防方面增加投入，如增加学校保安人员，由学生组织校卫队，加高围墙，在学生宿舍的窗户上安装钢筋护栏等。
这些措施产生了一定的效果，但也存在一些弊端，如校卫队会带来持续的支出，宿舍安装钢筋护栏不符合消防要求。
校园安防主要由两部分区域组成：一是教学办公区，一是学生学习和生活的区域。
目前，大部分的中小学学校都实行封闭式管理，但中小学学生的自控力相对较差，自我保护能力也较弱。
所以，从环境来分析，校园安防具有监控点多、监控面积大的特点。
学校的安全保卫工作特点：1.学校周界大，房屋多 , 犯罪分子很容易藏匿。
2.中小学生自控能力相对较差 , 经常通过翻围墙偷跑出学校 ,3.周界监控设备造价高昂，不易大范围使用。
今年全国各地学校发生过多起暴力案件，学校的安保工作更是给学校和政府都带来很大的压力，对此作为最专业的周界系统供应商，我们安防系统供应商提出更好的解决方案尤其重要，电子围栏在学校的应用优势1.具有威慑功能高压电网和警示标志给犯罪分子以极大的心里威慑作用，避免其实施犯罪行为 , 同时能避免学生企图通过翻越围栏跑到校外 .2.主动防护性强企图跨越时给与电击，起到很好的主动防护效果3.防范严密无死角可以依据地形任意架设，没有死角，消除安全盲点4.误报率低能有效防止小动物、树枝、恶劣天气等造成的误报 .5.能与安防、 IT 系统联网可以与监控联动，当报警时，摄像机转向相应位置开始录像；也能很好的融入IT 系统6. 软件可以实现远程操作，方便管理从围墙现场到指挥中心距离很长，所以需要远程控制，比如远程开、关机等。
电子围栏简介
脉冲电子围栏1.电子围栏的定义电子围栏是由脉冲主机和前端围栏组成的智能型周界入侵报警系统。
强调了以“阻挡（有形围栏，制造入侵障碍）为主，报警（声光报警并可与其他安防系统联动）为辅”兼有威慑（降低作案欲望）作用的国际周界安防新概念，同时产品克服了交流电网致命、影响美观的缺点，与传统的红外、微波、静电感应等周界安防系统相比，具有误报率低、不受地形和环境限制、安全性高等明显优点，已被广泛应用于世博会、奥运会、变电站、工厂、小区、学校、别墅、仓库、机场、军事基地、看守所、监狱等各个行业。
2.电子围栏的工作原理脉冲主机由220V供电，产生直流脉冲电压，通过主机的发射端口向前端围栏的电子缆线各发射高压和低压脉冲，由接收端接收高、低压脉冲信号，使围栏系统形成一个完整的回路。
系统具有阻挡和防破坏功能。
整个系统在短路或断路时，系统会发出相应的报警信息。
在布防状态下，一旦有人非法翻越围墙触碰缆线，会受到高压脉冲的电击，同时造成相邻两线的短路，或者有人故意破坏剪断缆线（开路），系统会及时发出警报和指示报警区域。
系统通过总线报警主机或光端远距离传输到监控中心，实现报警记录的存档、打印，通过电脑或电子地图显示报警的区域。
同时触发声光报警器和监控探头。
3.原理图4.功能特点(1)具有物理屏障、主动反击、延迟入侵、准确报警等特性(2)基于脉冲机制，抗干扰能力强，适用范围广(3)适应任意复杂地形环境，实施方便(4)零误报率，可靠性高(克服了传统的红外、感应、振动电缆等技术缺陷，报警基本不受气候、地形、树木、小动物等影响。
)(5)无盲区、无死角、无漏洞。
前端围栏是有形的围栏，可以随着地形高低起伏任意架设。
(6)完全拥有自主知识产权，内置多项专利技术(7)权威检测，在确保防护强度前提下对人体无伤害，安全可靠通过公安部安全与警用电子产品检测中心型式检验通过省质量技术监督局产品质量技术标准认定获得公安厅安防产品生产销售许可(8)基于“阻挡为主、报警为辅”全新周界防护理念，以防护反击降低发案率，通过强力阻挡和准确报警实现提前响应(9)集“强力阻挡、威慑反击、智能报警”功能于一体威慑：带有高压脉冲电的前端围栏给入侵者极大的威慑感阻挡：有形围栏给入侵者带来了很多阻碍报警：如强行入侵，则系统自动发出声、光报警，并可以与其它安防系统联动(如报警主机、视频监控系统、CCTV、1 10报警等)。
张力式电子围栏方案
方案编号：张力式电子围栏V3系列设计方案一、概述张力式电子围栏是一种防止人体攀爬、翻越的物理围栏和感知攀爬、拉压、剪断、破坏物理围栏企图入侵的机电装置的集合体，是一种新型周界防范入侵报警系统。
由张力探测器和总线通信模块、张力探测模块和防区控制主机以及张力线、控制杆、受力杆、支撑杆、弹簧、万向支架、万向轴承支架、紧固螺母等组成。
张力式电子围栏由于采用全新的探测方式和先进的信号处理方法，确保环境的变化引起的张力变化不会超出报警上限和下限值，彻底改变了以往周界安防探测器环境适应性差、易误报的缺点。
因此，张力式电子围栏可以在风霜、雨雪、浓雾、沙尘、高温、低温等严酷环境下始终忠于职守，全天候稳定可靠的工作。
张力式电子围栏加上电源线、报警信号传输控制设备、电源控制器、报警控制中心设备即可构成一种新型周界防范入侵报警系统——张力式电子围栏入侵报警系统。
张力式电子围栏的适用范围张力式电子围栏既可适用于普通住宅小区、别墅住宅区的周界安全防范，也可适用于企事业单位、工厂、仓库、变电站、水厂、电厂、学校，司法系统的看守所、监狱，以及机场、军事基地、政府机构、重点文物保护单位等场所。
凡需要具有周界安全防范和周界防入侵报警的所有场所均可使用张力式电子围栏。
尤其适用于既有周界安全防范需求，又希望周界安全防范设施与周围环境、景观、绿化和谐协调的场合。
二、张力式电子围栏的组成张力式电子围栏由防区探测围栏、报警控制设备、传输线路等3部分组成。
防区探测围栏部分有张力探测器模块、张力控制主机、支架、张力线、收紧器等部件组成。
张力探测模块是根据电子围栏的张力特征，对于攀爬、拉压、剪断电子围栏企图入侵作出响应产生报警信号的装置。
张力控制主机是根据电子围栏的张力特征，感知由于攀爬、拉压、剪断电子围栏企图入侵所引起的电子围栏状态的变化，并把该状态变化转换成电信号的设备。
张力探测模块和防区控制主机配套使用，可产生报警信号。
报警控制设备有地址码模块、报警主机以及直流电源、控制键盘、电子地图等设备构成。

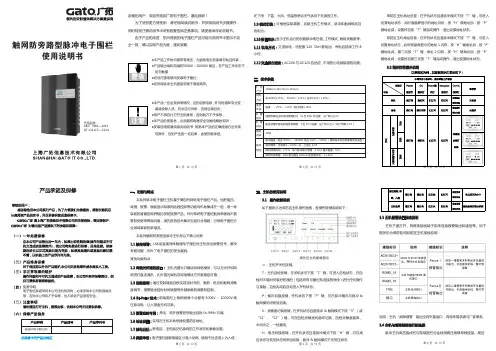

广拓 触网防旁路型脉冲电子围栏 使用说明书
产品标准：GB/T 7946—2015GT 131115—C214第1页 共13页第3页 共13页第6页 共13页第4页 共13页第2页 共13页亲爱的用户，欢迎您选用广拓电子围栏。
谨此感谢！为了使您更方便使用，请仔细阅读说明书，并按照说明书步骤操作，同时特别注意说明书中所有的警告和注意事项。
请妥善保存此说明书。
由于产品的改进，您所得到的电子围栏产品可能与说明书中图示不完全一致，请以实际产品为准，谨此致歉。
●本产品工作时内部带有高压，为避免电击伤害请勿私自拆装； ●产品输出端和前端有5000V～10000V 高压，在产品工作状态下，切勿触摸；●切勿在雷电期间安装电子围栏； ●切勿将脉冲主机直接安装于潮湿场所。
●本产品一旦出现异常情况，应先切断电源，并及时通知专业安装或检修人员。
切勿自行拆修，否则后果自负； ●用户不得自行打开主机维修，否则我方不予保修； ●本产品的使用者，必须具有电器安全及触电解救知识； ●安装使用前请阅读此说明书，熟悉本产品的正确使用方法并规范操作，否则产生的一切后果，由使用者承担。
五免责申明电子围栏系统采用本公司主机的同时，必须采用本公司的前端设备，否则本公司将不予保修，也不承诺产品使用安全。
一、功能与特点本系列脉冲电子围栏主机属于第四代网络电子围栏产品。
他把阻挡、威慑、报警、智能显示和联网远程控制等功能有机地集成在一起，是一种崭新的智能型周界阻挡安防报警产品。
针对传统电子围栏触发单根线不报警和旁路等弊端问题，用先进的技术解决当前行业难题，引领电子围栏行业领域革新的新潮流。
本系列触网防旁路型脉冲主机有以下核心优势：1.1触网报警:人体或金属导体触碰电子围栏时主机发出报警信号，解决旁路问题，弥补了电子围栏的安全漏洞。
其他功能特点：1.2 网络光纤通讯接口： 主机内置光口模块和网络模块，可以与光纤和网络进行直连通讯，比外置光端机及网络模块方式更稳定可靠。
1.3远程控制：通过控制键盘远程实现定时布防、撤防，电压和触网灵敏度调节，报警输出延时时间调整等关键参数的调整和控制。
电子围栏产品技术参数说明
脉冲电子围栏主机1、主要参数电源：AC 180V-240V 50Hz使用温度/湿度： -40 ～ +50℃ / ≤95%输出高压峰值： 5000V ～ 10000V输出低压峰值：700V ～ 1000V脉冲电流峰值：<10A脉冲持续时间：≤0.1S脉冲间隔时间：1S单个脉冲输出最大电量：2.5mC单个脉冲输出最大能量：≤5.0J系统功耗：单防区<10W / 双防区<15W2、产品特性a) 主要功能：高、低压布防、撤防、电压及运行监测、报警输出；b）控制方式：手动、键盘、计算机软件直控、计算机软件远程控制等；c) 差分电压：每条线上有电压，相临两线有压差；d) 故障检测：短路、断线、防拆报警；e) 应用方案：RS-485总线通讯，键盘、计算机、网络等多种集中管理方案;f) 报警联动：DC12V输出、常开/常闭报警输出。
g)自动切换：按设置内容，自动布\撤防，高\低压切换；h) 其他特性：密码登录、防区任意修改、自由设定报警延迟等;i)多点控制：可容纳1台计算机，加上4台控制键盘同时在线控制，任一控制端可放置在RS485总线任何节点位置；j）管理能力：集成分线制报警主机功能，可兼容管理红外对射、光栅对射等；k)控制距离：通过远程局域网组网，可实现跨省、跨地区、甚至跨国控制；l)区扩容：RS485总线直接控制可管理≤32个高压电网防区，通过局域网组网方案可管理≥32个高压电网防区，理论最大防区数无上限；主机质保三年控制键盘a）多控制端联机控制功能，最多可以有4个控制键盘或者一台PC + 4个控制键盘联机（误区：勿将键盘称为键盘主机）；b）最多可控制32个防区；c）修改防区号时可以读出旧防区；d）报警延迟可以设置为：快、正常、慢三种状态；e）可设置警号延迟为 1-9分钟；f）可设置两路定时布撤防功能；g）一键快速布撤防功能，并且可以开启快速布撤防密码；h）无线遥控功能，可学习最多两个无线遥控器多点控制直型铝合金终端杆直型终端杆安装在前端围栏防区的开始、未端、拐角角度小于120°位置设置一根，主要用于承受拉力。
X6电子围栏说明书
本产品通过国家公安部权威认证X6型高低压脉冲电子围栏探测器产品使用说明手册上海客欧电子科技有限公司前言本系统依照中华人民共和国公共安全行业标准以及上海市公安局技防办关于保安系统的有关规定，本着对客户负责的精神，力图达到较高的性能价格比。
本系统以“阻挡为主，报警为辅”的周界安全理念，园区的电子围栏系统注重整体功能完备，系统可靠安全，配置科学合理。
周界防攀越、阻挡报警系统实现基于同一操作平台上的集中控制和功能集成，从而形成功能更加强大、操作更加简单的安保体系。
为使本系统达到技术成熟，经济实用，安全可靠，质量优良的要求，而且是不间断、全天候式的，请严格按照说明书来操作。
目录一、功能与特点 (1)1.1 系统功能 (1)1.2 系统特点 (2)二、产品说明 (3)2.1 产品设计依据 (3)2.2 产品特性 (3)2.3 产品技术参数 (4)2.4控制器主机内部示意图............. ............. (5)2.5控制器主机功能端接线说明 (10)三、电子围栏设计要求 (10)3.1安全等级 (10)3.2安全性 (10)四、电子围栏前端安装 (12)4.1前端安装方式 (13)4.2周界围栏安装角度 (15)4.3终端杆及终端杆绝缘子安装 (16)4.4中间杆及中间杆绝缘子安装 (16)4.5收紧器安装 (17)4.6避雷器安装 (17)4.7合金线之间的连接 (18)4.8围栏警示牌的安装 (18)4.9接地 (18)4.10地下布线 (18)4.11常用连线方式 (19)五、电子围栏设计需求分析 (19)5.1电子围拦系统布线示意图 (19)5.2电子围栏系统组成部分 (20)5.3控制端控制方式 (20)5.4电子围栏周界需求分析 (20)六、主机安装与连线 (21)6.1主机安装 (21)6.2安装配件 (21)6.3主机与围栏连接图 (22)七、主机调试与报警试验 (26)7.1通电检查 (26)7.2报警试验 (26)八、计算机直控软件安装 (27)九、施工安装规范及安全注意事项 (28)9.1施工安装规范 (28)9.2施工中应注意的其他问题 (29)十、附录A 脉冲电子围栏案例欣赏 (30)附录B安全注意事项 (32)一、功能与特点高低压系列脉冲主机产品主要有三大功能：1.威慑功能 2.阻挡功能 3.报警输出。
电子围栏的配置技术要求
电子围栏的配置技术要求（1）电子围栏主机要求环境温度：脉冲电子围栏主机周围空气温度不得超过+55℃，周围空气温度的下限为-25℃。
特性：在高压模式时，应能使每根金属导体上具有5kV~10kV的脉冲电压；应能够检测出脉冲电子围栏前端开路、短路状况；报警输出端口应符合GB 12663的规定；能够分辨出入侵报警和设备故障报警；外壳防护等级符合GB 4208规定的IP30要求；智能型电子围栏主机应能够显示脉冲电子围栏前端每根金属导体实际运行的电压值；智能型电子围栏主机应能够根据需要，调节至高压或低压两种工作模式，并可实现用户自由切换；高压在5kV~10kV之间，低压在1kV以下；智能型电子围栏主机应提供用户可以调节报警电压、报警延时等参数的装置。
（2）基本技术参数：输出电压峰值：5kV~10kV之间；输出电流峰值：<10A；脉冲宽度(脉冲持续时间)：≤0.1s；脉冲间隔时间：1s~1.5s；脉冲输出电量：≤2.5mC；脉冲输出能量：≤5.0J。
（3）其他功能要求要求能分开识别入侵报警和故障报警，便于用户处理警情；主机内部需有晶体锁相设备，可以保证每个脉冲的能量的振幅不会超过限定值，保证了整个系统的安全可靠；要求主机配有RS485通讯端口，每台主机可以互相通讯，可以直接通过控制软件来实现控制；要求主机能够和视频服务器通信，发送告警信号；要求主机具有开路，短路，接地报警，并且可持续报警；要求有声光报警；要求可设置多路防区；脉冲电子围栏主机的备用电源应能够支持独立供电8h以上，一般采用蓄电池作为备用电源，应符合GB 12663的规定。
（4）电子围栏前端设备要求电子围栏前端设备由终端拉线杆、终端杆绝缘子、固定夹、金属过线杆、金属过线杆绝缘子、收紧器、合金导线、高压绝缘导线、警示牌、避雷器、U型挂线座、螺纹式线线连接器、终端杆防雨帽、金属杆防雨帽、多功能测试表等组成；为了保证电子围栏整个系统的正常运行和较长的使用寿命，电子围栏前端设备必须具有抗高压、抗污、抗氧化、耐腐蚀等基本功能；电子围栏上需设置双面夜光警示牌；高压线采用4线制。
兰星LX-2008电子围栏说明书
LX-2008系列脉冲电子围栏产品用户使用手册资料版本V8.1归档时间2018-08-07深圳市兰星科技有限公司为客户提供全方位的脉冲类周界安全防范系统解决方案，有关于Lan s t a r®品牌所有问题，用户可与就近的兰星科技分公司或办事处取得联系，也可直接与公司总部联系。
深圳市兰星科技有限公司版权所有，保留一切权利。
内容如有改动，恕不另行通知。
1.外形尺寸右侧仰视正面侧面顶部2.型号区别系列型号型号区别报警类型及特性说明LX-2008SCD标准单防区短路、断线、防拆LX-2008DCD标准双防区短路、断线、防拆3.技术规格供电及环境参数参数值供电电压AC185V～240V50Hz后备电源铅酸电池，内置，12V4Ah（可选），5～8小时环境特性温度：-25～+55℃湿度：≤95%输出参数输出电压峰值高压5kV～10kV/低压0.7～1kV脉冲电流峰值<10A脉冲持续时间≤0.1s脉冲间隔时间1～1.2s脉冲输出最大电量≤2.5mC脉冲输出最大能量≤5.0J系统功耗：单/双≤10W/≤15W 4.性能特性技术特性报警类型1.通讯失败（仅控制端显示）； 2.防拆报警；3.短路报警；4.断线报警；高压输出反极性差分高压脉冲；防区长度LX-2008全系列型号，单个防区长度应≤500米；平行线制4线（或4线的倍数，防区长度按相应倍数缩短）；5.指示灯及液晶显示屏名称内容以及含义电源电源指示灯，该指示灯亮，表示主机已通电并打开电源开关；布防布防指示灯，该指示灯亮，表示该主机已进入布防状态，脉冲高压已输出；断线断线报警指示灯，该指示灯亮，表示该主机所处防区高压回路有断线故障；短路短路报警指示灯，该指示灯亮，表示该主机所处防区高压回路有短路故障；防拆防拆报警指示灯，该指示灯亮，表示主机在工作状态下机壳被打开；电压显示数字电压显示，实时阶梯式脉冲高压显示（0.2KV/级）；6.主机接线端子各接线端子功能介绍：端口名称功能高压接线端子脉冲高压输出端子，连接前端围栏合金线（按对应高压回路连接）；高压接地端子主机高压回路接地端子（必须可靠接地，否则触碰前端合金线时，将无法形成高压打击回路，人体无明显电击感）；电压切换主机本地电压强制切换开关（注：如需通过RS485总线远程控制，此开关必须置于“0”档位）；通讯接口RS485通讯接口（航空接头）；开关量主机报警开关量信号输出接口（航空接头）；警号输出主机报警警号输出接口（DC12V；航空接头）；开关电源主机电源总开关（当AC220V市电丢失，主机为蓄电池供电时，该开关无法操作，此功能是防止主机市电供电线路被破坏设定的）；弱电保护接地主机弱电保护接地引出线（请单独接地，阻值≤10Ω）AC220V主机AC220V市电电源；7.与前端合金线连接单防区主机与前端合金线连接图：双防区主机与前端合金线连接图：8.2008系列主机接线图9.简易故障排除故障排查方法通讯失败键盘□围栏主机与键盘之间RS485线缆连接是否正确；□围栏主机的电压切换档是否打到“远程控制”档位；□键盘“布撤防设置”中，设置的布防防区号与围栏主机的设置防区号是否一致(围栏主机出厂默认防区号“1”)；□围栏系统一条RS485总线上，不应有防区号重复的状况；电脑□检查电脑通过串口转换模块与围栏主机之间连接是否正确；□围栏主机的电压切换档是否打到“远程控制”档位；□串口转换模块是否为RS232转RS485双向半双工模式；□检查电脑串口是否正常，与软件串口设置是否正确；□电脑软件设置添加的防区号，与围栏主机的设置防区号是否一致(围栏主机出厂默认防区号“1”)；□围栏系统一条RS485总线上，不应有防区号重复的状况；断线□检查前端围栏合金线、高压线等是否有断线的情况，可用万用表测试每个回路是否导通，同一个回路的电阻值应≤100Ω。
电子围栏国家标准
《脉冲电子围栏及其安装和安全运行》国家标准中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会发布发布时间：2008-9－19实施时间：2009－06－01前言本标准与GB 7946—1987相比，主要差异如下：——标准名称由《带电铁丝和电围栏的安装和安全运用》改为《脉冲电子围栏及其安装和安全运行》；——第1章“范围”中补充指出了产品的应用场所范围不由本标准规定；——增加了第2章：规范引用文件；——第3章“术语和定义”中增加了脉冲电子围栏系统、脉冲电子围栏主机、脉冲电子围栏前端等术语；增加了适用于电子围栏的相关国际通用术语：金属导体、绝缘子、高压绝缘线等术语；——增加了第4章“电子围栏主机使用环境条件”；——增加了第5章“脉冲电子围栏系统的一般要求”；——增加了第6章“脉冲电子围栏主机的特性和参数”；将原标准第2章中的相关的参数指标纳入本章；——增加了第7章“脉冲电子围栏前端”中规定了电子围栏主要组成部分的基本技术要求；——第8章“脉冲电子围栏安装”和第9章“脉冲电子围栏运行和维护”是在GB 7946-1987的基础上，参照AS/NZS 3016：1994进行修订；在第8章中,增加了电磁干扰抑制和防止火灾风险的具体规定；——关于附录A“脉冲电子围栏系统试验”，原标准的附录A为资料性附录。
由于电子围栏主机性能关系整个系统的安全运行和可靠性，是系统重要的组成部分，所以此次修订附录A作为标准的一部分，修订为规范性附录；——增加了附录B“脉冲电子围栏的安装示例”，作为资料性附录。
本标准的附录A为规范性附录，附录B为资料性附录。
本标准由全国电气安全标准化技术委员会（SAC/TC25）提出并归口。
本标准主要起草单位：上海广拓信息技术有限公司、机械工业北京电工技术经济研究所、上海电动工具研究所。
本标准参加起草单位：广东出入境检验检疫局技术中心、西门子（中国）有限公司。
本标准主要起草人：王雷、曾雁鸿、刘江、于丽欣、武宗庆、姚东、范一兵。
电子围栏技术要求及参数
电子围栏技术要求及参数公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]北京天安科技电子围栏周界报警系统一、系统要求1)安装本系统后，能在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，以高可靠度、高探测力、低误报率取代了红外线探测器，把入侵者阻挡在周界防区的外围，有效的防止小偷翻入围墙进入防护区进行偷窃。
2)电子脉冲每分钟60次扫描电子墙的每一根导线，高压每个脉冲峰值有5－8千伏，使入侵者难以攀越，以此延长了翻越的时间。
3)系统具有阻挡和防破坏功能。
整个系统在短路、断线、通讯失败及主机机壳被打开时，系统会发出相应的报警信息。
4)电子围栏周界报警系统具有联动功能，能与视频系统进行联动。
5)具有电脑软件远程控制功能。
通过电脑远程对每个防区进行布防、撤防；对每个防区进行高低压转换（例白天设为低压，晚上设为高压）；有警情时，自动弹出电子地图，可直观的显示报警防区的准确位置，并显示报警类型；报警类型、报警时间的记录可直接查询和打印；可以设置管理员与操作员多重密码，防止不必要的人操作。
二、系统功能与特点1)有形界墙——电子网由高强度电子导线、中间杆、承力杆和紧线器等构成，附加在现有的围墙、围栏上或自立式安装，形成完整的有形界墙，使安防区域有明确的分界。
2)系统采用了先进的“阻挡为主，辅助报警”的周界安防理念，集威慑、阻挡、报警、安全于一身。
3)先进的差电压输出功能：每条线都有电击，相邻线之间有压差，使周界电子围栏无懈可击。
4)实时显示电压：LCD液晶显示屏动态显示每条线的电压。
5)远程控制——多功能操作主机的键盘或PC机安装在监控室，通过RS485总线控制几千米外的多个主机，用户可在监控室直接控制前端主机，可根据实际情况选择系统功能和设置相关参数。
6)误报率极低——先进的报警原理，克服了红外、微波、静电感应等的技术缺陷，周界各种绝缘子均为防水设计，加大爬电距离，保证系统在能报警的同时，不受气候因素的影响。
电子围栏方案
电子围栏系统1、系统概述脉冲电子围栏是传统的普通围墙与报警系统的完美结合，在具有普通围墙的阻挡作用的基础上，增加报警功能，误报率极低，同时又具有威慑入侵者的作用，因此，脉冲电子围栏系统弥补了传统周界防护报警系统的弱点，具有物理屏障、主动反击、延迟入侵、准确报警、安全防护等特性。
脉冲电子围栏系统具有：威慑功能、阻挡功能和报警功能。
电子围栏首先给企图入侵者一种威慑感觉；其次增加了围墙的高度，使入侵者难以攀越，延长了翻越的时间；如果强行入侵或破坏系统，系统便能发出报警，而且系统还有报警输出，能与其他的安防系统联动，提高了系统的安全防范等级。
脉冲电子围栏系统广泛应用于各类工矿企业、仓库、变电站、停车场、养殖场、机场、监狱、农场、军事设施、住宅小区、别墅、国境线、军事基地等。
2、系统设计依据《脉冲电子围栏安装及其安全运行》GB/T7946-2008《安全防范工程技术规范》GB 50348-2004《防盗报警控制器通用技术条件》GB 12663-2001《入侵探测器第4部分：主动红外入侵探测器》GB 10408.4－2000《报警系统电源装置、测试方法和性能规范》GB/T 15408-1994《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997《民用建筑电气设计规范》JGJ/T16-92《防盗报警控制器通用技术条件》GB 12663-2001《安全防范系统验收规则》GA 308-2001《安全防范工程程序与要求》GA/T 75-94《入侵报警系统技术要求》GA/T 368-2001《电气装置安装工程接地装置施工及验收规范》GB6510-92《工业企业通讯接地设计规范》GBJ79-85《智能建筑弱电工程设计施工图集》GJBT-471《智能建筑设计标准》GB/T50314-2000《弱电工程通用技术标书》DG/TJ08-603-2002《安全防范工程技术规范》GB 50348-2004《入侵探测器第1部分：通用要求》GB 10408.1－2000《电气装置安装工程电缆线路施工及验收规范》GB50168-92《安全防范系统通用图形符号》GA/T74-2000《建筑电气安装工程质量检验评定标准》GYT253-883、脉冲电子围栏系统组成脉冲电子围栏系统由脉冲电子围栏主机、脉冲电子围栏前端和报警中心报警信号管理设备三部分组成。
电子围栏施工规范
电子围栏施工规范本安装施工规范依据公安部关于《中华人民共和国公共安全行业标准》GA 247--2000 (监所周界高压电网装置)而制定。
主要技术指标1、输入电压220伏，高压输出5000—10000伏。
每段静态功率15瓦。
引:GA247-2000（4.2.2电网输为正弦交流50Hz，额定电压220V，电网输出额定电压应为交流3000~6000V （有效值）范围之间，输入电压180~240V范围内，电网应能正常工作，最大输入电压不应超过250V。
在主电源断电的情况下，后备电源能保证正常启动。
预警状态时，应保证其高压输出。
备用电源能保证高压电网装置正常工作时间不少于4小时）。
2、具有多路多段短路，断网，触网检测声光报警功能。
原则上每面墙为一段，每段又分为四档或五档线，最小系统为四段。
另外，可根据现场具体情况和客户要求增加段数。
引:GA247-2000（4.2.1电网应按地域划分不少于4个区段管理，每区段应分别具有触网报警，断网报警和短路报警功能。
电网用声音，信号灯发出报警信号。
）。
3、镀锌角铁三角支架规格，要求采用GB:5×50×50mm镀锌角铁作为网线支架。
（4.4.4.b 金属线网架应采用能承受150Kg重量经防腐处理的金属支架，倾斜角度根据实际要求应在90~135之间；金属线与线间距应在150~200mm之间。
技术参数如图1。
4、高压瓷瓶为P10型，耐压为10K伏。
(4.4.5 绝缘子的性能应符合电网输出的最高电压要求，应符合GB/T775.1,GB/T775.2的规定。
)。
5、高压网线使用16mm2铝绞线。
（4.4.4.a 金属应符合GB/T1179的规定，应采用16~25mm2的钢芯铝绞线；沿海高盐地区用含稀土材料的铝绞线；用四根或五根导电金属线组成金属线网路。
）。
安装施工步骤及要求1、三角支架的安装：三角支架的底部离地面的高度不得少于4米，每个支架用Φ12mm 的膨胀螺栓三个固定于墙上。
电子围栏介绍
电子围栏功能介绍（周界防盗报警系统项目）品牌简介：脉盾汇聚了众多科技精英，形成了一支资深报警产品专家组成的技术团队，采用先进的芯片，简易的操作系统，公司注重服务，注重质量，始终坚持以用户为本，一路走来获得很多工程伙伴和用户的信任与支持，并且不断有老客户介绍新客户的方式，让品牌加深了客户的满意度。
在此感谢对我们工作的认可与信任！第一部分总体概况●设计符合行业标准及规范，系统设备一律选用有合格检测报告的产品。
●系统具有集中统一管理能力，为管理提供便捷。
我国现在的公共安全管理是集中统一的。
所以要求系统应具备多级集中统一的管理中心，并能实施科学化的管理，使安全防范系统发挥最高的效用。
第二部分系统设计依据《国际电子围栏标准》IEC1011(1989),IEC1011(1991-09)《安全防盗报警设备安全要求和试验方法》GA/T 16796－1997《中华人民共和国安全行业标准》GAT70－94 GAT75－94……第三部分电子围栏系统设计方案3.1 电子围栏概述电子围栏的发展来自欧美，现代的电子围栏来源于澳州。
在中国已获得广泛应用，已经成功应用于奥运会、世博会、国家电网等重大项目，成为周界报警领域的主要产品。
3.2系统设计思想电子围栏脉冲探测器守护周界围墙，如果是保安人员要花费较长的时间才能找到事故发生地点，无法及时处理。
因此进行防区划分非常必要。
通常，电子围栏前端沿着原有围墙安装，脉冲主机亦在室外，通过信号传输设备将报警信号传至后端控制中心。
3.3示意图3.4 系统功能3.5电子围栏系统组成：电子围栏系统主要由脉冲主机、前端配件两大部分组成。
3.6主机主机位置一般安装现场，放置于防水箱内。
系统配有报警喇叭装置，发生报警时，可通过键盘排查警情。
主机功能：高低压转换、线线带电、线线断路报警、相邻两线断路报警，失电报警。
3.7 前端配件前端围栏直接安装在围墙顶部上方或者侧面。
一般电子围栏的高度为85公分。
电子围栏前端由杆子、绝缘子、收紧器、合金导线、高压绝缘导线、警示牌等组。
脉冲电子围栏要求
《本市安防工程用高压电子脉冲式探测器基本技术要求》刊登如下：1 总则1.1 本要求对高压电子脉冲式探测器（俗称脉冲电子围栏）的组成、性能、功能及安装作了规范，是本市安全技术防范工程用高压电子脉冲式探测器的制作、安装、检测、验收和维护的依据。
1.2 高压电子脉冲式探测器除满足本要求外，并应符合国家标准《安全防范报警设备安全要求和试验方法》（GB16796）、《入侵探测器第1部分：通用要求》（GB10408.1）等相关技术要求。
1.3 周界报警系统中使用高压电子脉冲式探测器,一般应配备独立的报警控制主机和控制键盘作为系统的处理/控制/管理设备；如自带报警控制器作为系统的处理/控制/管理设备，则报警控制部分应通过“3C”安全认证。
1.4 高压电子脉冲探测器上应标有产品制造厂名称或公司名称及产品牌号和型号。
2 主要构件及基本功能2.1 高压电子脉冲式探测器应由高压电子脉冲主机和前端探测围栏组成。
2.2 高压电子脉冲主机是产生和接收高压脉冲信号,并在前端探测围栏处于短路、断路状态时能产生报警信号的设备。
2.3 前端探测围栏系由防区终端受力杆、防区区间受力杆、防区区间支撑杆及金属导线等构件组成的有形周界。
2.4 前端探测围栏应能传导高压脉冲信号,并对入侵者产生威慑、阻挡作用。
3 性能要求3.1 高压电子脉冲主机3.1.1 基本输出参数3.1.1.1 脉冲持续时间:≤0.1s。
3.1.1.2 脉冲电压峰值:≥5000V且≤10000 V。
3.1.1.3 脉冲电流峰值:≤10A（0.3ms以上时<300mA）。
3.1.1.4 脉冲间隔时间:≥1s。
3.1.1.5 每个脉冲最大电量:≤2.5mC。
3.1.1.6 每个脉冲输出的最大能量:≤5.0 J。
3.2 前端探测围栏3.2.1 金属导线3.2.1.1 金属导线应选用抗氧化、耐腐蚀，且具有良好导电率的材料制作，并且材料的断裂伸长率宜不大于12%。
3.2.1.2 每100m金属导线的电阻值应不大于2.5Ω。
电子围栏技术要求及参数
北京天安科技电子围栏周界报警系统一、系统要求1)安装本系统后，能在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，以高可靠度、高探测力、低误报率取代了红外线探测器，把入侵者阻挡在周界防区的外围，有效的防止小偷翻入围墙进入防护区进行偷窃。
2)电子脉冲每分钟60次扫描电子墙的每一根导线，高压每个脉冲峰值有5－8千伏，使入侵者难以攀越，以此延长了翻越的时间。
3)系统具有阻挡和防破坏功能。
整个系统在短路、断线、通讯失败及主机机壳被打开时，系统会发出相应的报5)1)2)3)4)5)6)7)无盲区、无死角——周界电子围栏可随地形的起伏架设，大门口、拐角均可安装。
8)系统绝对安全及报警感知性——本系统和交流电网具有本质的不同，它采用了高电压（5000-10000V）低电压（700-1000V）及低能量（小于5个焦耳）脉冲体制，每秒发出一个脉冲信号，因而对人不会构成生命危害，同时电子围栏的柔性玻璃纤维中间杆和专用合金线，不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠。
9)高低压可转换模式——高/低压手动切换、远程设备自动切换。
白天或有人员在围栏附近作业时切换到低压模式，可使前端围栏的脉冲打击力度降低；在夜间或需要高警戒时间，可以恢复到高压脉冲模式。
——仅供参考10)监视和报警——当入侵者穿越或破坏前端围栏（短路或断路）时，系统会及时发出警报和指示报警区域。
系统可以和中心监视、安防管理系统联动，还可以与其他报警、监视产品配套使用。
11)配备蓄电池——主机内配有蓄电池能在停电的情况下继续工作4个小时以上，来电后自动转换成220V供电。
三、技术参数输出高压峰值：5 KV～10KV输出低压峰值：0.7 KV～1KV脉冲电流峰值：<10A14英寸液晶——仅供参考。
